2013年华为一体化微基站解决方案

小微基站实施方案随着移动通信技术的发展，人们对通信网络的需求越来越高。

在城市中，人口密集区域的通信需求尤为突出，传统的宏基站在面对大量用户同时接入时往往会出现网络拥堵、信号覆盖不足等问题。

为了解决这一问题，小微基站成为了一种新的解决方案。

一、小微基站的概念。

小微基站是指覆盖范围小、功率低、建设成本低的微型基站，通常安装在建筑物、街道灯杆等城市建筑物上。

它可以有效地提升室内和室外的覆盖能力，解决室内外信号盲区和弱覆盖问题，为用户提供更加稳定和快速的通信服务。

二、小微基站实施方案。

1. 网络规划，在实施小微基站前，需要对目标区域的网络情况进行全面的规划和分析，确定小微基站的部署位置和覆盖范围。

根据用户密度和通信需求，科学合理地规划小微基站的布设，确保覆盖效果最大化。

2. 技术选型，在选择小微基站的设备和技术方案时，需要考虑到网络的承载能力、覆盖范围和成本等因素。

可以选择支持多频段、多制式的小微基站设备，以适应不同运营商的需求，提高网络的灵活性和兼容性。

3. 建设部署，小微基站的建设部署需要遵循相关的标准和规范，确保设备的安装稳固可靠、电源供应稳定可靠。

同时，需要进行网络优化和调试，保证小微基站的正常运行和覆盖效果。

4. 管理维护，小微基站的管理维护是保障网络稳定运行的重要环节。

需要建立健全的监控系统，实时监测小微基站的运行状态和网络质量，及时发现和解决问题，提高网络的可靠性和稳定性。

5. 优化升级，随着通信技术的不断发展，小微基站也需要不断进行优化升级，以适应新的通信标准和用户需求。

可以通过软件升级、硬件替换等方式，提升小微基站的性能和覆盖能力，保持网络的竞争力。

三、小微基站的优势。

1. 提升覆盖能力，小微基站可以有效地提升室内和室外的覆盖能力，解决室内外信号盲区和弱覆盖问题，为用户提供更加稳定和快速的通信服务。

2. 降低建设成本，相比传统的宏基站，小微基站的建设成本更低，部署灵活，可以更好地适应城市环境的需求，降低网络建设和运营成本。

一体化小基站是指将多种通信技术融合在一起，实现多种通信服务的综合基站设备。

一体化小基站的硬件架构设计是其重要组成部分，直接关系到设备的性能和稳定性。

本文将对一体化小基站的硬件架构设计进行概述介绍。

一、系统整体框架一体化小基站的硬件架构设计需要考虑到其多种通信技术的融合，保证各种通信服务的稳定性和互不干扰。

其系统整体框架应当包括通信处理单元、射频前端单元、电源管理单元等模块。

1. 通信处理单元通信处理单元是一体化小基站的核心模块，负责多种通信技术的信号处理和数据传输。

该模块应当包括高性能的处理器和相应的通信接口，以满足不同通信技术的要求。

另外，通信处理单元还需要考虑到功耗和散热等设计因素，确保设备可以稳定运行。

2. 射频前端单元射频前端单元是实现多种通信技术的关键模块，直接影响设备的传输距离和覆盖范围。

硬件架构设计需要考虑射频前端单元的灵活性和可调性，以适应不同通信频段和制式的要求。

射频前端单元还需要考虑到功耗和发热量等设计因素，确保设备可以稳定工作。

3. 电源管理单元电源管理单元负责为一体化小基站的各个模块提供稳定的电源供应，保证设备能够正常运行。

硬件架构设计需要考虑到电源管理单元的高效能和可靠性，以应对不同工作环境和电源波动的挑战。

电源管理单元还需要考虑到节能和环保等设计因素，提高设备的整体性能和可持续发展能力。

二、硬件设计要点一体化小基站的硬件设计要点包括高性能、可靠性、灵活性等方面的考虑，以及模块之间的协同工作和互通。

其中，以下几点是硬件设计的重点和难点。

1. 高性能一体化小基站需要具备高性能的处理能力和传输速度，以满足多种通信技术的要求。

硬件设计需要考虑到处理器、内存、存储等方面的配置和优化，确保设备能够稳定运行并能够应对各种数据传输和处理需求。

2. 可靠性一体化小基站需要具备高可靠性的硬件设计，以保证设备能够长时间稳定运行。

硬件设计需要考虑到各个模块的质量和可靠性，以及设备的散热和防尘等设计因素，以延长设备的使用寿命并减少维护成本。

GSM网络面临的挑战与压力分布式基站 DBS3036 微基站结构，宏基站容量 RRU 扩容配置方式一体化配套解决方案：APM200 APM30 分体式配套解决方案备电设备安装应用案例节省60％的场地租赁成本节省40％的安装调试成本城区街道站应用场景先进的数字化室内分布系统室内外联合立体覆盖场景热点场馆覆盖场景高速铁路公路带状覆盖场景通过严格的可靠性测试，eMobile选择华为西班牙Vodafone 大规模采用华为分布式基站快速部署新加坡StartHub HSPA网络 BBU体积：442*310*86 mm BBU高度2U RRU 体积： 480*356*100mm，17L（单RRU，不含遮阳罩） 545*376*135mm，27.7L（单RRU，含遮阳罩） 545*376*240mm,49L（双RRU，含遮阳罩）RRU重量 15kg （单RRU，不含遮阳罩） 21kg （单RRU，含遮阳罩）34kg （双RRU，含遮阳罩） EPC4890/4875。

90A的，48V的，分体式的。

但空开不知道是否可以。

电源柜 -48V供电距离最大100米APM200民房楼顶直接落地安装 APM200低层金属平台安装 APM30分体式电池柜落地平台安装 RRU上塔，直流远供场景 RRU 直接上塔GSM建网面临问题及需求华为分布式基站解决方案－产品特性－备电方案－建网经济性分析－多场景应用方案华为分布式基站全球应用无馈线损耗，覆盖效果优于相同配置的宏基站 BBU 通过光纤连接，RRU靠天线安装，消除传统基站3dB馈线损耗 15W 8W 天线口功率 0dB 3dB 馈缆损耗 4dB 4dB 合路损耗 37W 40W 载频功率分布式基站S444 传统宏基站S444 馈线类型 RRU 寻址和建设周期：传统宏基站约30～60天，分布式基站约15天，提前约70% RRU抱杆安装 BBU装于配电柜站址获取容易，安装更加方便搬运方便，手提即可结构先进，快速建网，提前回报 9万～ 12万元 3000 ～ 4000元 10元/Erl 300~400Erl S444 提前30天总收益资费每天收益（元）每天话务量站型收益分析：在机房选址困难区域，单站提前回报约9万～12万元分布式基站寻址困难区域建站的收益分析宏基站机房租金 12000元/年总费用 20000元/年分布式基站机房租金 0 元/年总费用 8000元/年分布式基站传统宏基站节省60% 天面租金 8000元/年天面租金 8000元/年节省40%的配套成本合计防雷接地电源/备电市电引入传输设备空调抱杆及馈缆设施配套项目 1.5 3 室外备电系统约3万元 4.5 含开关电源、配电箱、备电系统，共计4.5万元 0 2 2万元 2 2万元 0 1.5 外置传输设备1.5万元 1.5 外置传输设备1.5万元 0 1 1万元 1 1万元5.5 8.2 － 13.7 － 1 0 无需空调 1 两台2匹空调，0.5万/台 3 0.7 1）天线抱杆0.6万元 2）光纤连接，无馈缆设施，约0.1万元 3.7 1）天线抱杆0.6万元 2）馈缆设施1.4万元 3）机房装修1.5万元 4）机房消防0.2万元节省（万）小计（万）分布式基站小计（万）传统宏基站节省40% 配套件少，容易安装和调试安装调试费用3000元/站工期：3人天具有较多组件，安装调试相对麻烦安装调试费用5000元/站工期：9人天节省40% 分布式基站传统宏基站绿色环保，节省45%设备电力运行成本 S222典型功耗550W 自然散热，无噪音风扇散热，噪音大空调耗能，增成本 S222典型功耗1000W 节省45% 分布式基站 TOC30W 传统宏基站GSM建网面临问题及需求华为分布式基站解决方案－产品特性－备电方案－建网经济性分析－多场景应用方案华为分布式基站全球应用覆盖需求城区环境郊区环境室内环境分布式基站适应多种场景覆盖需求农村环境容量需求铁路干线室内宏基站小基站微微基站室外紧凑性基站小基站分布式基站城区站址困难区域应用场景 BBU驻留室外机柜，共享传输和电源不增加机房租赁成本。

华为基站主设备RRU功能介绍和故障处理方法接着昨天没有说完的，昨天讲了BBU，那今天就讲RRU。

RRU, 射频拉远单元RRU（Radio Remote Unit）带来了一种新型的分布式网络覆盖模式，它将大容量宏蜂窝基站集中放置在可获得的中心机房内，基带部分集中处理，采用光纤将基站中的射频模块拉到远端射频单元，分置于网络规划所确定的站点上，从而节省了常规解决方案所需要的大量机房；同时通过采用大容量宏基站支持大量的光纤拉远，可实现容量与覆盖之间的转化。

RRU,说白了就是个信号发大器，只是传输和解码比较特别。

上次已经说到过BBU,今天我在说一次，BBU全称Building Base band Unit ，中文名：基带处理单元。

RRU（射频拉远单元）和BBU （基带处理单元）之间需要用光纤连接。

一个BBU可以支持多个RRU。

采用BBU+RRU多通道方案，可以很好地解决大型场馆的室内覆盖。

BBU+RRU模式图样如下：1、 RRU ：射频拉远单元1.它负责完成对来自天线的上行射频信号的放大、解调，通过Ir链路将IQ数据传送给BBU，并将来自BBU的下行IQ数据进行调制、放大，通过天线发送出去。

2.RRU从供电方式上分：交流供电和直流供电。

3.RRU从工作模式上分：可分支持TD-SCDMA/TD-LTE两种制式双模RRU和仅支持TD-SCDMA或TD-LTE一种制式的单模RRU 。

1、 DRRU3158-fa1.RRU为双频段8通道RRU，它是天线和BBU之间的射频功能模块，通常安装在室外高塔、桅杆等室外场所。

2.通过不同的软件配置，RRU可以同时支持TD-SCDMA/TD-LTE 两种制式双模工作，最大支持的载波带宽为：TDS单模：18载波3.TDS-L双模：20M+9载波4.RRU工作频段：F频段（1880MHz～1910MHz）/A频段（2010MHz～2025MHz）。

2、 DRRU3158i-fa1.RRU为双频段8通道RRU，它是天线和BBU之间的射频功能模块，通常安装在室外高塔、桅杆等室外场所。

华为融合通信解决方案1. 简介华为融合通信解决方案是一套结合了传统通信和互联网技术的解决方案，旨在提高企业的通信效率和业务流程的数字化转型。

该解决方案包括硬件设备、软件平台和云服务等组成部分，通过将多种通信方式整合在一起，满足企业对多样化通信需求的同时提高通信效率。

2. 解决方案组成2.1 硬件设备华为融合通信解决方案涵盖了各种硬件设备，包括交换机、路由器、无线基站等。

这些设备能够支持多种通信协议和网络技术，使企业能够灵活地进行通信和数据传输。

2.2 软件平台华为融合通信解决方案的核心是软件平台，该平台提供了丰富的功能和服务，包括音视频通信、即时消息、在线会议等。

通过软件平台，企业能够在不同设备上进行统一的通信，实现多种通信方式的无缝切换。

2.3 云服务华为融合通信解决方案还提供了云服务，可以将通信功能和数据存储等服务迁移到云端。

通过云服务，企业能够获得更高的灵活性和可扩展性，同时减少硬件设备的成本和维护工作。

3. 主要特点3.1 多样化通信方式华为融合通信解决方案支持多种通信方式，包括语音通话、视频会议和即时消息等。

企业员工可以根据具体需求选择最合适的通信方式，提高工作效率和沟通效果。

3.2 统一管理和控制通过华为融合通信解决方案，企业能够实现对通信设备和服务的统一管理和控制。

管理员可以通过集中的管理平台进行设备配置和用户管理，同时可以监控和优化整个通信网络的性能。

3.3 强大的扩展性和可定制性华为融合通信解决方案具有强大的扩展性和可定制性。

企业可以根据自身需求扩展或定制特定的通信功能，使解决方案更符合实际业务场景。

3.4 高安全性和可靠性华为融合通信解决方案采用了先进的安全技术和机制，确保通信和数据传输的安全性。

同时，它还具有高可靠性和冗余性，能够保证通信网络的稳定运行。

4. 应用场景4.1 企业办公华为融合通信解决方案可以满足企业内部员工之间的沟通需求，包括语音通话、视频会议和即时消息等。

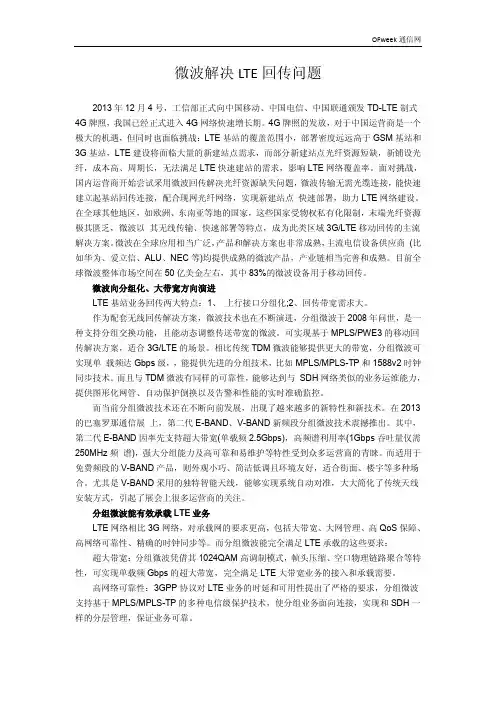

微波解决LTE回传问题2013年12月4号，工信部正式向中国移动、中国电信、中国联通颁发TD-LTE制式4G牌照，我国已经正式进入4G网络快速增长期。

4G牌照的发放，对于中国运营商是一个极大的机遇，但同时也面临挑战：LTE基站的覆盖范围小，部署密度远远高于GSM基站和3G基站，LTE建设将面临大量的新建站点需求，而部分新建站点光纤资源短缺，新铺设光纤，成本高、周期长，无法满足LTE快速建站的需求，影响LTE网络覆盖率。

面对挑战，国内运营商开始尝试采用微波回传解决光纤资源缺失问题，微波传输无需光缆连接，能快速建立起基站回传连接，配合现网光纤网络，实现新建站点快速部署，助力LTE网络建设。

在全球其他地区，如欧洲、东南亚等地的国家，这些国家受物权私有化限制，末端光纤资源极其匮乏，微波以其无线传输、快速部署等特点，成为此类区域3G/LTE移动回传的主流解决方案。

微波在全球应用相当广泛，产品和解决方案也非常成熟，主流电信设备供应商(比如华为、爱立信、ALU、NEC等)均提供成熟的微波产品，产业链相当完善和成熟。

目前全球微波整体市场空间在50亿美金左右，其中83%的微波设备用于移动回传。

微波向分组化、大带宽方向演进LTE基站业务回传两大特点：1、上行接口分组化;2、回传带宽需求大。

作为配套无线回传解决方案，微波技术也在不断演进，分组微波于2008年问世，是一种支持分组交换功能，且能动态调整传送带宽的微波。

可实现基于MPLS/PWE3的移动回传解决方案，适合3G/LTE的场景。

相比传统TDM微波能够提供更大的带宽，分组微波可实现单载频达Gbps级，，能提供先进的分组技术，比如MPLS/MPLS-TP和1588v2时钟同步技术。

而且与TDM微波有同样的可靠性，能够达到与SDH网络类似的业务运维能力，提供图形化网管、自动保护倒换以及告警和性能的实时准确监控。

而当前分组微波技术还在不断向前发展，出现了越来越多的新特性和新技术。
