为什么现在客户总是要隔离型的LED驱动电源

三种常用LED驱动电源详解时间：2014-5-30LED电源有很多种类，各类电源的质量、价格差异非常大，这也是影响产品质量及价格的重要因素之一。

LED驱动电源通常可以分为三大类，一是开关恒流源，二是线性IC电源，三是阻容降压电源。

1、开关恒流源采用变压器将高压变为低压，并进行整流滤波，以便输出稳定的低压直流电。

开关恒流源又分隔离式电源和非隔离式电源，隔离是指输出高低电压隔离，安全性非常高，所以对外壳绝缘性要求不高。

非隔离安全性稍差，但成本也相对低，传统节能灯就是采用非隔离电源，采用绝缘塑料外壳防护。

开关电源的安全性相对较高（一般是输出低压），性能稳定，缺点是电路复杂、价格较高。

开关电源技术成熟，性能稳定，是目前LED照明的主流电源。

图1：开关恒流隔离式日光灯管电源图2：开关恒流隔离式电源原理图图3：开关恒流非隔离式球泡灯电源图4：开关恒流非隔离式电源原理图2、线性IC电源采用一个IC或多个IC来分配电压，电子元器件种类少，功率因数、电源效率非常高，不需要电解电容，寿命长，成本低。

缺点是输出高压非隔离，有频闪，要求外壳做好防触电隔离保护。

市面上宣称无（去）电解电容，超长寿命的，均是采用线性IC电源。

IC驱电源具有高可靠性，高效率低成本优势，是未来理想的LED驱动电源。

图5：线性IC电源图6：线性IC电源原理图3、阻容降压电源采用一个电容通过其充放电来提供驱动电流，电路简单，成本低，但性能差，稳定性差，在电网电压波动时及容易烧坏LED，同时输出高压非隔离，要求绝缘防护外壳。

功率因数低，寿命短，一般只适于经济型小功率产品（5W以内）。

功率高的产品，输出电流大，电容不能提供大电流，否则容易烧坏，另外国家对高功率灯具的功率因数有要求，即7W以上的功率因数要求大于0.7，但是阻容降压电源远远达不到（一般在0.2-0.3之间），所以高功率产品不宜采用阻容降压电源。

市场上，要求不高的低端型的产品，几乎全部是采用阻容降压电源，另外，一些高功率的便宜的低端产品，也是采用阻容降压电源。

隔离电源与非隔离电源对比分析(作者：王南君)首先阐述一个误区：很多人认为非隔离电源不如隔离电源好，因为隔离电源贵，所以肯定贵的就好。

为什么现在大家的印象当中用隔离电源比用非隔离的要好，其实不然，这种想法都是停留在几年前的想法当中。

因为前几年非隔离的稳定性确实没有隔离稳定，但随着研发技术的更新，现如今非隔离已经非常成熟，日渐稳定。

说到安全性，其实现在非隔离电源也是很安全的，只要在结构稍微做下改动，对人体还是很安全的，同样的道理，非隔离电源也是可以过很多安规标准，例如:UL TUV SAA CE等。

实际上非隔离电源损坏的根源就是电源AC线两端的浪涌电压所致，也可以这么说，雷击浪涌吧，这种电压是加在电压AC线两端的瞬间高压，有时高达三千伏，但时间很短，能量却极强，在打雷时会发生，或是在同一条AC线上，当一个大的负载断开瞬间，因为电流惯性的原因也会发生，这个电压进入电源，对于非隔离BUCK电路，会瞬间传达到输出，击坏恒流检测环，或是进一步击坏芯片，造成300v直通，而烧掉整条灯管。

对于隔离反激电源，会击坏MOS,现象就是保管，芯片，MOS管全烧坏。

现在LED驱动电源，在使用过程中坏的，80%以上都是这两种类似现象。

而且，小型开关电源，就算是电源适配器，也经常损坏的是这个现象，均是浪涌电压所致，而在LED电源里，表现的更加普遍，这是因为LED的负载特性是特别的怕浪涌电压的。

如果按照一般的理论来讲，电子电路里，元器件越少，可靠性越高，相应越多的元件的电路板可靠性则越低。

实际上非隔离电路的元件是比隔离电路要少的，为什么隔离电路可靠性高。

其实说白了，不是什么可靠性，而是非隔离电路对于浪涌太敏感，抑制能力差，隔离电路，因为能量是先进入变压器，然后从变压器再输送到LED负载的。

BUCK电路是输入电源一部分直接加在了LED负载上，故前者对浪涌抑制和衰减能力强，所以浪涌来时损坏的机率小而已。

实际上，不隔离电源的问题主要是在于浪涌问题，目前这个问题，因为只有LED灯具在大批量应用时，从概率上才能看出其解决的程度，所以很多人没有提出好的防治办法，更多的人则是不知道浪涌电压为何物，很多人。

隔离电源与非隔离电源的区别公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]LED如今在电源市场上占据着一大块的位置，其亮度高、低功耗、寿命长、启动快，功率小、无频闪、不容易产生视?觉疲劳等优点使之成为受消费者好评的重要因素。

在电源行业，LED的隔离和非隔离恐怕是最常听到的两个名词，那么它们到底是什么两者的区别又是什么主要从以下几个方面：安全性隔离电源是使用变压器将220V电压通过变压器将电压降到较低的电压，然后再整流成直流电输出供电使用。

因为变压器的主线圈承受220V电压，次级线圈只承受输出的?低交流电压，并且主次线圈之间并不直接连接，所以称为隔离电源。

变压器的转换过程是：电-磁-电，没有和大地连接，所以不会发生触电危险。

而非隔离电源是用220V直接输入到电子电路，在通过电子元件降压输出，输入输出是通过电子元件直接连接的，所以称非隔离电源;两者从表面上看就是有无变压?器的区别。

LED非隔离设计仅限于双绝缘产品，例如灯泡的替代产品，其中LED和整个产品都集成并密封在非导电塑料中，因此，最终用户并没有任何触电的危险。

二级产品都是隔离型的，价格相对比较昂贵。

非隔离电路是输入电源通过升降压之后直接加在了LED负载上，有触电危险存在。

所以要通过安规认证，比如3C、UL、CE等，非隔离就麻烦，一般生产厂家没有绝对的设计技术实力，一般不好通过。

因为绝缘及爬电距离不够，只能从灯具物理结构设计了。

灯管是可以接受的，也有全塑的，比如，通常LED和铝散热器之间的绝缘也就靠铝基板的印制板的薄膜绝缘。

虽然这个绝缘层可以耐?2000V高压，但有时螺丝孔的毛刺会产生所谓的爬电现象，使得难以通过CE认证。

但作为完整的LED照明灯具产品，产品表面使用者能接触到的部分一定要经过隔离，不能让人触电。

而从产品整个系统而言，隔离是不可避免的，区别只是设置隔离的位置不同。

作为一个让最终用户能安全使用的产品，一定会考虑绝缘与隔离的可靠性。

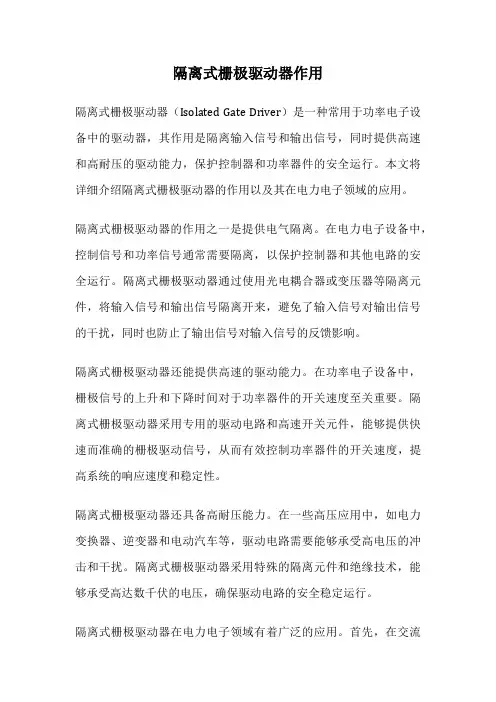

隔离式栅极驱动器作用隔离式栅极驱动器（Isolated Gate Driver）是一种常用于功率电子设备中的驱动器，其作用是隔离输入信号和输出信号，同时提供高速和高耐压的驱动能力，保护控制器和功率器件的安全运行。

本文将详细介绍隔离式栅极驱动器的作用以及其在电力电子领域的应用。

隔离式栅极驱动器的作用之一是提供电气隔离。

在电力电子设备中，控制信号和功率信号通常需要隔离，以保护控制器和其他电路的安全运行。

隔离式栅极驱动器通过使用光电耦合器或变压器等隔离元件，将输入信号和输出信号隔离开来，避免了输入信号对输出信号的干扰，同时也防止了输出信号对输入信号的反馈影响。

隔离式栅极驱动器还能提供高速的驱动能力。

在功率电子设备中，栅极信号的上升和下降时间对于功率器件的开关速度至关重要。

隔离式栅极驱动器采用专用的驱动电路和高速开关元件，能够提供快速而准确的栅极驱动信号，从而有效控制功率器件的开关速度，提高系统的响应速度和稳定性。

隔离式栅极驱动器还具备高耐压能力。

在一些高压应用中，如电力变换器、逆变器和电动汽车等，驱动电路需要能够承受高电压的冲击和干扰。

隔离式栅极驱动器采用特殊的隔离元件和绝缘技术，能够承受高达数千伏的电压，确保驱动电路的安全稳定运行。

隔离式栅极驱动器在电力电子领域有着广泛的应用。

首先，在交流变频调速系统中，隔离式栅极驱动器可以用于控制功率晶体管（IGBT）和金属氧化物半导体场效应晶体管（MOSFET）等功率器件的开关，实现电机的速度调节和能量转换。

其次，在太阳能和风能发电系统中，隔离式栅极驱动器可以用于控制逆变器的开关，将直流电能转换为交流电能，以供给电网或电动设备。

此外，隔离式栅极驱动器还可以应用于电力传输和配电系统、电动汽车充电桩以及电池管理系统等领域。

隔离式栅极驱动器在电力电子设备中起着至关重要的作用。

它能够提供电气隔离、高速驱动和高耐压能力，保护控制器和功率器件的安全运行，提高系统的性能和可靠性。

全面讲解LED驱动电源方案LED驱动电源是一种用于将交流电转换为直流电并为LED灯提供稳定电流的装置。

它在LED照明领域被广泛应用，具有高效、环保、节能等优点。

下面将全面讲解LED驱动电源的方案，从工作原理、分类、特点等方面详细介绍。

一、工作原理LED驱动电源的工作原理是通过把交流电转变为直流电，并通过恒流电路驱动LED灯。

通常情况下，交流电经过变压器降压后，进入整流电路变为直流电。

然后通过电容滤波电路进行滤波，将电压平稳输出。

最后通过恒流电路将电流稳定地输出到LED灯上。

二、分类1.常规驱动电源：常规驱动电源一般采用线性稳压电源，具有结构简单、成本低廉的特点。

但由于线性稳压电源存在功耗大、效率低等问题，因此在大功率LED照明方案中很少应用。

2.开关型驱动电源：开关型驱动电源采用开关电源技术，具有高效、节能的特点。

它能够通过开关管的开关动作实现高频开关，降低功率损耗。

开关型驱动电源包括单端开关型和双端开关型两种结构。

3.恒流驱动电源：恒流驱动电源是一种特殊的LED驱动电源，其输出电流恒定不变。

它能够根据LED灯的亮度和电压变化自动调节输出电流，确保LED灯的稳定亮度和寿命。

恒流驱动电源能够有效保护LED灯，延长其使用寿命。

三、特点1.高效节能：LED驱动电源具有高效节能的特点。

开关型驱动电源的效率一般在85%以上，而恒流驱动电源的效率更高，可达到90%以上。

相较于传统的线性稳压电源，LED驱动电源能够大大提高能源利用效率。

2.电压稳定性好：LED驱动电源具有较好的电压稳定性。

通过滤波电路和稳压电路的设计，能够确保输出电压的稳定性，避免因电压波动导致LED灯亮度不稳定的情况发生。

3.可调性强：LED驱动电源通常具有可变输出电流或电压的功能。

通过调节电流或电压，可以实现对LED灯亮度的调节，满足不同场景的需求。

4.安全可靠：LED驱动电源具备过压保护、过流保护、短路保护等安全功能。

一旦发生异常情况，驱动电源会自动停止工作，确保LED灯和使用者的安全。

LED驱动电源隔离与非隔离的区别目前在一般的led照明市场上，存在非隔离和隔离型驱动电源之分。

所谓的隔离电源是指输入的市电(在中国是220V交流电)与输出端在电气上完全隔离，非隔离电源就是没有隔离。

放在LED灯具中就是，隔离电源驱动的LED灯珠与220V市电是隔开的，而非隔离电源驱动的灯珠与市电是相通的。

虽说这不是新的问题，但经常有朋友会问及，说明确实有必要说说。

那么大侠今天就来讲解，回答到好这个问题，主要从以下几个方面：1. 安全性简单点讲，隔离电源中输入的220V交流电（主线圈）和输出的直流电（次线圈）之间是有变压器隔离开的，主次线圈之间并不直接连接，所以称为隔离电源。

变压器的转换过程是：电-磁-电，没有和大地连接，所以不会发生触电危险。

而非隔离电源是用220V直接输入到电子电路，在通过电子元件降压输出，输入输出是通过电子元件直接连接的，所以称非隔离电源。

非隔离电路是输入电源通过升降压之后直接加在了LED负载上，有触电危险存在。

两者从表面上看就是有无变压器的区别。

所以要通过安规认证，比如3C、UL、CE等，非隔离就麻烦，非隔离设计灯具时需要做到双绝缘，例如球泡灯，LED灯珠和整个产品都集成并密封在非导电塑料中，因此，最终用户并没有任何触电的危险。

一般生产厂家没有绝对的设计技术实力，一般不好通过。

因为绝缘及爬电距离不够，只能从灯具物理结构设计了。

比如，通常LED和铝散热器之间的绝缘也就靠铝基板的印製板的薄膜绝缘。

虽然这个绝缘层可以耐2000V高压，但有时螺丝孔的毛刺会产生所谓的爬电现象，使得难以通过CE认证。

故而广大用户在购买时也请选择正规厂家生产，有安全认证的LED灯具产品，而不是价格低廉无认证的有安全隐患的LED灯具产品。

一般来说作为完整的LED照明灯具产品，产品表面使用者能接触到的部分一定要经过隔离，不能让人触电。

而从产品整个系统而言，隔离是不可避免的，区别只是设置隔离的位置不同。

作为一个让最终用户能安全使用的产品，一定会考虑绝缘与隔离的可靠性。

1.非隔离式恒流电源：非隔离是指在负载端和输入端有直接连接，因此触摸负载就有触电的危险。

目前用得最多的是非隔离直接降压型电源。

也就是把交流电整流以后得到直流高压，然后就直接用降压（Buck）电路进行降压和恒流控制非隔离恒流源的优点是简单、指标高
2.隔离式恒流电源：隔离式是指在输入端和输出端有隔离变压器隔离，这种变压器可能是工频也可能是高频的。

但都能把输入和输出隔离起来。

可以避免触电的危险。

从安全角度讲，隔离的肯定要好过非隔离的
所以说LED灯管的CE,UL认证等，隔离电源比较容易过这些认证，用非隔离电源的基本上是过不了认证的。

内置外置只是代表是不是把电源放在灯管里面，一般来说T8灯管都是内置的多，也不排除很多做外置的，譬如大功率单颗一瓦的。

从结构上看，内置的灯管更漂亮，占的空间更小，易于运输与安装
从热性没有直接放外面的好，容易导致温度升高，LED闪灯或者死灯，使用寿命下降！。

解析LED驱动电源的隔离与非隔离目前在一般的LED照明市场上，存在非隔离设计和隔离型LED 驱动电源之分。

非隔离设计仅限于双绝缘产品，例如灯泡的替代产品，其中LED和整个产品都集成并密封在非导电塑料中，因此，最终用户并没有任何触电的危险。

二级产品都是隔离型的，价格相对比较昂贵，但在用户可以接触到LED和输出接线的地方(通常在LED照明和路灯照明应用的情况下)，这种产品必不可少。

带隔离变压器或者电气隔离的LED驱动电源意味着LED可以直接用手接触而不会触电。

而无隔离变压器的LED驱动电源虽仍可以借助防护外壳实现部分机械绝缘，但此时的LED在工作时并不能直接接触。

绝缘型灯泡在今后将成为主流物理设计决定着驱动器是隔离式还是非隔离式。

安全规则通常要求使用两个独立的隔离层。

设计师可以选择两种物理隔离层，即塑料散光罩和玻璃护罩，并使用非隔离式电源。

如果物理隔离成本太高、存在机械困难或者吸收太多光，就必须在电源中解决电气隔离问题。

隔离式电源通常要比同等功率水平的非隔离式电源大一些。

照明灯设计师必须在他们所设计的每款产品中进行大量的成本及设计优化工作。

由于适用于不同的应用，是采用隔离的绝缘变压器还是采用隔离的防护灯罩外壳，设计者在不同的角度考虑永远会有不同的见解。

通常，他们会从多方面去分析，例如成本与制造工艺、效率和体积、绝缘可靠性和安全规范的要求，等等。

带变压器的驱动成本较高，但也相应让LED灯具变得更加实用，能够满足终端用户偶然接触LED的需要。

当白炽灯玻璃外壳很容易被损坏时，一个E27型号的普通灯泡可被替换成为LED灯。

此外，在工业区或者是办公设备应用中的灯具并不需要接触到终端用户，如路灯和商场照明，这时的LED灯也确实需要隔离变压器。

作为一个让最终用户能安全使用的产品，一定会考虑绝缘与隔离的可靠性。

有些设计者采用隔离的变压器设计，因此他们可以简化散热和灯罩的设计。

如果用非隔离的驱动设计，在灯壳等结构上就必须考虑可靠的绝缘要求。

电源隔离方案随着科技的不断发展，电子设备在我们的日常生活中扮演着重要的角色。

然而，电子设备的安全性和可靠性也引起了人们的关注。

电源隔离方案是一种常用的解决方案，用于保证电子设备的安全和性能。

本文将介绍电源隔离方案的定义、原理和应用。

一、电源隔离方案的定义电源隔离方案是一种将输入端和输出端隔离开来的电气设计。

该方案通过隔离变压器或光耦等设备，使得电源输入与负载输出之间没有直接的电气连接。

这种隔离设计有助于提高电子设备的可靠性和安全性。

二、电源隔离方案的原理电源隔离的原理主要基于隔离变压器的工作原理。

隔离变压器由输入绕组和输出绕组组成，输入绕组和输出绕组之间通过磁场进行电气隔离。

输入绕组与输出绕组通过磁感应的方式传递能量，从而达到电源输入与负载输出之间的电气隔离。

在电源隔离方案中，还可以使用光耦等光电隔离器件。

光电隔离器件通过发光二极管和光敏三极管组成，利用光的传导特性实现输入与输出之间的电气隔离。

光耦器件具有响应速度快、工作温度范围广、耐电磁干扰等特点，被广泛应用于电源隔离方案中。

三、电源隔离方案的应用1. 工业控制系统工业控制系统中经常面临着高电压、大电流的环境，要求设备具有良好的耐压和耐干扰性能。

电源隔离方案可以有效地将高电压的输入信号与低电压的输出信号隔离，保护设备的稳定性和可靠性。

2. 医疗器械医疗器械对电源的要求非常高，安全性是至关重要的。

电源隔离方案可以在保证设备正常运行的同时，避免电气故障带来的伤害风险。

同时，电源隔离还可以有效地减少电磁干扰，保证医疗器械的精度和稳定性。

3. 通信设备随着通信技术的发展，通信设备对电源的要求越来越高。

电源隔离方案可以降低通信设备受到的外界电气干扰，提高信号的传输质量和设备的可靠性。

同时，电源隔离还可以提供电气隔离，增加设备的安全性。

四、总结电源隔离方案是一种常见的电气设计，可以提高电子设备的安全性和可靠性。

通过隔离变压器或光电隔离器件，电源隔离方案实现了输入与输出之间的电气隔离。

LED中驱动电源隔离与非隔离区别目前在一般的led照明市场上，存在非隔离设计和隔离型驱动电源之分。

非隔离设计仅限于双绝缘产品，例如灯泡的替代产品，其中LED和整个产品都集成并密封在非导电塑料中，因此，最终用户并没有任何触电的危险。

二级产品都是隔离型的，价格相对比较昂贵，但在用户可以接触到LED和输出接线的地方（通常在LED照和路灯照明应用的情况下），这种产品必不可少。

带隔离变压器或者电气隔离的LED驱动电源意味着LED可以直接用手接触而不会触电。

而无隔离变压器的LED驱动电源虽仍可以借助防护外壳实现部分机械绝缘，但此时的LED在工作时并不能直接接触。

绝缘型灯泡在今后将成为主流。

物理设计决定着驱动器是隔离式还是非隔离式。

安全规则通常要求使用两个独立的隔离层。

设计师可以选择两种物理隔离层，即塑料散光罩和玻璃护罩，并使用非隔离式电源。

如果物理隔离成本太高、存在机械困难或者吸收太多光，就必须在电源中解决电气隔离问题。

隔离式电源通常要比同等功率水平的非隔离式电源大一些。

照明灯设计师必须在他们所设计的每款产品中进行大量的成本及设计优化工作。

由于适用于不同的应用，是采用隔离的绝缘变压器还是采用隔离的防护灯罩外壳，设计者在不同的角度考虑永远会有不同的见解。

通常，他们会从多方面去分析，例如成本与制造工艺、效率和体积、绝缘可靠性和安全规范的要求，等等。

带变压器的驱动成本较高，但也相应让LED灯具变得更加实用，能够满足终端用户偶然接触LED的需要。

当白炽灯玻璃外壳很容易被损坏时，一个E27型号的普通灯泡可被替换成为LED灯。

此外，在工业区或者是办公设备应用中的灯具并不需要接触到终端用户，如路灯和商场照明，这时的LED灯也确实需要隔离变压器。

作为一个让最终用户能安全使用的产品，一定会考虑绝缘与隔离的可靠性。

作为完整的产品，产品表面使用者能接触到的部分一定要经过隔离，不能让人触电。

而从产品整个系统而言，隔离是不可避免的，区别只是设置隔离的位置不同。

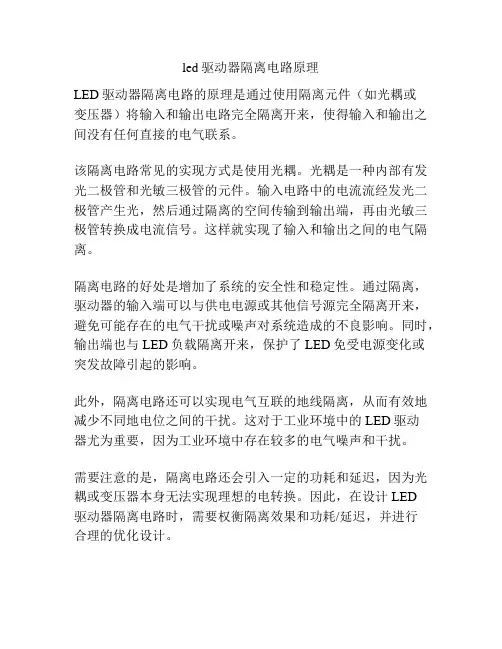

led驱动器隔离电路原理
LED驱动器隔离电路的原理是通过使用隔离元件（如光耦或
变压器）将输入和输出电路完全隔离开来，使得输入和输出之间没有任何直接的电气联系。

该隔离电路常见的实现方式是使用光耦。

光耦是一种内部有发光二极管和光敏三极管的元件。

输入电路中的电流流经发光二极管产生光，然后通过隔离的空间传输到输出端，再由光敏三极管转换成电流信号。

这样就实现了输入和输出之间的电气隔离。

隔离电路的好处是增加了系统的安全性和稳定性。

通过隔离，驱动器的输入端可以与供电电源或其他信号源完全隔离开来，避免可能存在的电气干扰或噪声对系统造成的不良影响。

同时，输出端也与LED负载隔离开来，保护了LED免受电源变化或
突发故障引起的影响。

此外，隔离电路还可以实现电气互联的地线隔离，从而有效地减少不同地电位之间的干扰。

这对于工业环境中的LED驱动
器尤为重要，因为工业环境中存在较多的电气噪声和干扰。

需要注意的是，隔离电路还会引入一定的功耗和延迟，因为光耦或变压器本身无法实现理想的电转换。

因此，在设计LED
驱动器隔离电路时，需要权衡隔离效果和功耗/延迟，并进行
合理的优化设计。

目前在一般的 led 照明市场上,存在非隔离设计和隔离型驱动电源之分。

非隔离设计仅限于双绝缘产品,例如灯泡的替代产品,其中 LED 和整个产品都集成并密封在非导电塑料中,因此,最终用户并没有任何触电的危险。

二级产品都是隔离型的,价格相对比较昂贵, 但在用户可以接触到 LED 和输出接线的地方 (通常在LED 照明和路灯照明应用的情况下 ,这种产品必不可少。

带隔离变压器或者电气隔离的 led 驱动电源意味着 LED 可以直接用手接触而不会触电。

而无隔离变压器的 LED 驱动电源虽仍可以借助防护外壳实现部分机械绝缘,但此时的 LED 在工作时并不能直接接触。

绝缘型灯泡在今后将成为主流。

物理设计决定着驱动器是隔离式还是非隔离式。

安全规则通常要求使用两个独立的隔离层。

设计师可以选择两种物理隔离层,即塑料散光罩和玻璃护罩, 并使用非隔离式电源。

如果物理隔离成本太高、存在机械困难或者吸收太多光,就必须在电源中解决电气隔离问题。

隔离式电源通常要比同等功率水平的非隔离式电源大一些。

照明灯设计师必须在他们所设计的每款产品中进行大量的成本及设计优化工作。

由于适用于不同的应用, 是采用隔离的绝缘变压器还是采用隔离的防护灯罩外壳, 设计者在不同的角度考虑永远会有不同的见解。

通常, 他们会从多方面去分析, 例如成本与制造工艺、效率和体积、绝缘可靠性和安全规范的要求,等等。

带变压器的驱动成本较高,但也相应让 led 灯具变得更加实用,能够满足终端用户偶然接触LED 的需要。

当白炽灯玻璃外壳很容易被损坏时,一个 E27型号的普通灯泡可被替换成为 LED 灯。

此外,在工业区或者是办公设备应用中的灯具并不需要接触到终端用户,如路灯和商场照明,这时的 LED 灯也确实需要隔离变压器。

作为一个让最终用户能安全使用的产品, 一定会考虑绝缘与隔离的可靠性。

作为完整的产品,产品表面使用者能接触到的部分一定要经过隔离,不能让人触电。

而从产品整个系统而言, 隔离是不可避免的, 区别只是设置隔离的位置不同。

隔离式栅极驱动电源模块隔离式栅极驱动电源模块是一种常见的电子元件，广泛应用于各种电路中。

它的作用是提供稳定的电源信号，以驱动栅极，从而控制MOSFET等器件的导通和截止。

在本文中，将详细介绍隔离式栅极驱动电源模块的原理、特点以及应用。

一、原理隔离式栅极驱动电源模块主要由输入端、输出端和隔离电路组成。

输入端接受外部信号，经过隔离电路进行电气隔离，然后输出到输出端，用于驱动栅极。

隔离电路一般采用光耦隔离技术或者变压器隔离技术，能够有效地隔离输入端和输出端，避免信号干扰和传播。

二、特点1. 高隔离性：隔离式栅极驱动电源模块能够有效地隔离输入端和输出端，提供高度的信号隔离，避免信号干扰和传播。

2. 低功耗：隔离式栅极驱动电源模块采用高效的电路设计和低功耗元件，能够提供稳定的输出信号，同时降低功耗。

3. 高稳定性：隔离式栅极驱动电源模块采用稳定的电源电路和可靠的元件，能够在各种环境条件下保持稳定的输出信号。

4. 宽输入电压范围：隔离式栅极驱动电源模块具有宽输入电压范围的特点，能够适应不同电压输入的需求。

5. 多种保护功能：隔离式栅极驱动电源模块通常具有过压保护、过流保护、短路保护等多种保护功能，能够提高系统的可靠性和安全性。

三、应用隔离式栅极驱动电源模块广泛应用于各种电子设备和系统中。

主要应用领域包括：1. 电力系统：隔离式栅极驱动电源模块可以用于电力系统中的开关电源、逆变器、UPS等设备，提供稳定的驱动信号，实现电能的转换和传输。

2. 工业自动化：隔离式栅极驱动电源模块可以用于工业自动化系统中的PLC、变频器、伺服驱动器等设备，提供稳定的驱动信号，实现工业生产的自动化控制。

3. 电动汽车：隔离式栅极驱动电源模块可以用于电动汽车中的电机控制器、充电桩等设备，提供稳定的驱动信号，实现电动汽车的高效运行。

4. 新能源领域：隔离式栅极驱动电源模块可以用于太阳能发电系统、风力发电系统等新能源领域的电力控制设备，提供稳定的驱动信号，实现新能源的利用与管理。

解析隔离与‎非隔离LE‎D驱动电源‎的优缺点目前在一般‎的LED照‎明市场上，存在非隔离‎设计和隔离‎型驱动电源之分。

非隔离设计‎仅限于双绝‎缘产品，例如灯泡的‎替代产品，其中LED‎和整个产品‎都集成并密‎封在非导电‎塑料中，因此，最终用户并‎没有任何触‎电的危险。

二级产品都‎是隔离型的‎，价格相对比‎较昂贵，但在用户可‎以接触到LED和输出接线‎的地方(通常在LE‎D照明和路‎灯照明应用‎的情况下)，这种产品必‎不可少。

解析驱动电‎源的隔离与‎非隔离带隔离变压‎器或者电气‎隔离的LE‎D驱动电源意味着LE‎D可以直接‎用手接触而‎不会触电。

而无隔离变‎压器的LE‎D驱动电源‎虽仍可以借‎助防护外壳‎实现部分机‎械绝缘，但此时的L‎E D在工作‎时并不能直‎接接触。

绝缘型灯泡‎在今后将成‎为主流物理设计决‎定着驱动器是隔离式‎还是非隔离‎式。

安全规则通‎常要求使用‎两个独立的‎隔离层。

设计师可以‎选择两种物‎理隔离层，即塑料散光‎罩和玻璃护‎罩，并使用非隔‎离式电源。

如果物理隔‎离成本太高‎、存在机械困‎难或者吸收‎太多光，就必须在电‎源中解决电‎气隔离问题‎。

隔离式电源‎通常要比同‎等功率水平‎的非隔离式‎电源大一些‎。

照明灯设计‎师必须在他‎们所设计的‎每款产品中‎进行大量的‎成本及设计‎优化工作。

由于适用于‎不同的应用‎，是采用隔离‎的绝缘变压‎器还是采用‎隔离的防护‎灯罩外壳，设计者在不‎同的角度考‎虑永远会有‎不同的见解‎。

通常，他们会从多‎方面去分析‎，例如成本与‎制造工艺、效率和体积‎、绝缘可靠性‎和安全规范‎的要求，等等。

带变压器的‎驱动成本较‎高，但也相应让‎L ED灯具‎变得更加实‎用，能够满足终‎端用户偶然‎接触LED的需要。

当白炽灯玻‎璃外壳很容‎易被损坏时‎，一个E27‎型号的普通‎灯泡可被替‎换成为LE‎D灯。

此外，在工业区或‎者是办公设‎备应用中的‎灯具并不需‎要接触到终‎端用户，如路灯和商‎场照明，这时的LE‎D 灯也确实‎需要隔离变‎压器。

LED恒流驱动电源类别1.直流入-直流出（DC/DC）1.1按照输入输出电压关系又可分为以下几种：a.升压型恒流驱动b.降压型恒流驱动c.升降压型恒流驱动d.单电感式e.双电感式2.交流输入直流输出AC/DC2.1AC/DC恒流源的分类a.非隔离型(在特定情况下符合安规要求)b.隔离型(符合安规要求)主要从4个方面进行对比：1.安全性先介绍下什么是隔离吧，隔离电源是指输入和输出通过变压器实现电气连接的，变压器的转换过程是：电-磁-电，没有和大地连接，所以不会发生触电危险。

而非隔离电路是输入电源通过升降压之后直接加在了LED负载上，有触电危险。

所以要过什么UL,CE这些安规认证，非隔离就麻烦了，绝缘及爬电距离不够，只能从灯具物理结构设计了。

灯管是可以接受的，也有全塑的，但球泡这类基本是铝外壳,这样PCB板与外壳得加强绝缘，本来球泡电源可用空间极小，这样再加上严格的爬电要求，很难做。

带隔离变压器或者电气隔离的LED驱动电源意味着LED可以直接用手接触而不会触电。

而无隔离变压器的LED驱动电源虽仍可以借助防护外壳实现部分机械绝缘，但此时的LED在工作时并不能直接接触。

阻容降压电源为非隔离，高压恒流驱动是隔离的，低压恒流驱动是非隔离的。

因为低压恒流驱动是低压，虽然是非隔离，但基本不会对人有伤害。

作为一个让最终用户能安全使用的产品，一定会考虑绝缘与隔离的可靠性。

2.性能非隔离由于少了变压的能损耗，效率一般能达到91%以上，而且有更高的功率因素。

而隔离一般能效在88%，视功率而定，所以隔离电源发热也比较大。

非隔离拥有更少的元器件稳定性却比较差，可是为什么呢？原因是非隔离电路对于浪涌十分敏感，抑制能力差。

事实上就是指非隔离电源,在批量出货时，返修率高于隔离LED驱动电源,大都是因为炸坏。

而隔离电源炸坏的机率要小不少，非隔离的一般在2%至3%左右。

很多电网电压不稳，非隔离会300V直通输出，击坏芯片，烧坏LED负载。

隔离电源与非隔离电源对比分析一、定义与工作原理：1.隔离电源：隔离电源是一种将输入与输出部分完全隔离的电源设计。

输入与输出两部分之间没有直接的电气连接，通过高频变压器等隔离器件进行间接转换。

由于输入与输出之间没有直接连接，因此隔离电源能够有效地防止电气干扰的传递，提供更高的安全性。

2.非隔离电源：非隔离电源指输入与输出之间存在电气连接的电源设计。

输入与输出之间的连接通常通过变压器的共用绕组或连接元器件实现。

因此，非隔离电源在设计上相对简单，成本也较低。

二、比较分析：1.安全性：隔离电源可以提供更高的安全性。

其输入与输出部分完全隔离，并且通常具有更高的耐压能力，能够有效地避免触电、电击等安全事故的发生。

而非隔离电源由于输入与输出之间存在电气连接，安全性相对较低。

2.绝缘与电气干扰：隔离电源的输入与输出部分之间完全隔离，能够有效地避免电气干扰的传递。

同时，隔离电源通常具有较好的绝缘性能，能够保护用户免受电器绝缘故障的危害。

非隔离电源由于输入与输出电气连接，电气干扰较难防止。

3.特定应用需求：在一些特殊的应用场景中，隔离电源具有一些独特的优势。

例如，在医疗领域，隔离电源可以提供更可靠的电气安全性。

在电力系统中，隔离电源可以用于提供绝缘保护和浮动电源的特殊需求。

非隔离电源的特点在于设计简单、成本低廉，适用于一般的家用电器等场景。

4.成本：非隔离电源由于设计相对简单，通常成本较低。

而隔离电源由于需要使用隔离器件等特殊元器件，造价较高。

5.外部噪音与电磁兼容性：在外部噪音和电磁兼容性方面，由于隔离电源能够提供更好的电气隔离性能，因此相对非隔离电源来说，具有更好的抗干扰能力。

三、适用场景：1.隔离电源适用于对安全性要求较高的场景，如医疗设备、实验室设备等领域。

在这些场景中，对电气安全性的要求较高，要确保用户的人身安全以及设备的长期稳定性。

2.非隔离电源适用于一般的家用电器、电子产品等场景。

对安全性要求相对较低，而更注重成本与性能的均衡。

为什么电路中要使用隔离器件？随着电子技术的不断发展，电路应用范围越来越广泛。

在电路设计过程中，一个重要的问题是如何保障电路和设备的安全性。

隔离器件作为一种关键的电子元件，广泛应用于各种电路中，以确保电路和设备之间的安全隔离。

那么，为什么电路中要使用隔离器件呢？下面将从几个方面详细介绍。

1. 保护人身安全在某些电路应用中，如高压电源或高功率电源，隔离器件能够有效保护人身安全。

例如，在工业设备中，如果没有隔离器件，高压电源可能会对人体产生危险。

而通过使用隔离器件，可以将输入和输出端隔离开来，从而防止电流通过人体，保障人身安全。

2. 防止干扰电路中的不同部分有时需要工作在不同的电位上，因此隔离器件可用于分离这些电路，以防止电流和信号干扰。

在某些应用中，如医疗设备或精密仪器，信号的清晰度和精确性是至关重要的。

通过使用隔离器件，可以有效地将不同信号隔离开来，减少干扰，保障设备的正常运行。

3. 提高电气绝缘性能隔离器件能够提高电路的电气绝缘性能。

在某些特殊环境下，电路可能会受到强电磁场或高温等因素的影响，而隔离器件可以有效隔离电路，降低电气绝缘问题的发生。

同时，隔离器件还能够减少电气噪声的传播，提高电气信号的质量。

4. 方便维护和更换隔离器件的使用还可以方便维护和更换电路元件。

隔离器件一般拥有独立的输入输出端口，可以方便地更换或维护故障元件，而不需要对整个电路进行修改。

这种模块化的设计可以大大减少维修时间和成本，提高设备的稳定性和可靠性。

5. 降低电气击穿风险电气击穿是指电气设备或元件在电压过高时发生放电现象。

隔离器件能够有效降低电气击穿的风险。

通过隔离输入和输出电路，可以防止因电压过高导致的电气击穿现象，从而保护电子元件和设备的安全。

总结：隔离器件作为电子电路中的一种重要元件，不仅可以保护人身安全，还能防止干扰、提高电气绝缘性能、方便维护和更换，并降低电气击穿的风险。

随着电路应用的不断发展，隔离器件的需求越来越大。
