管线布置综合平衡技术一、工程概况：本工程属大型综合建筑，机电安装工程专业种类齐全，包含水(生活水系统，消防水系统，空调水系统)、电(动力、照明系统，消防报警系统，监控系统，楼宇自控系统，数字网络系统)、风(裙楼空调风，地下室消防送风、排烟)等。
为提高工程质量，避免各安装专业、施工阶段管线交叉打架、衔接不当而造成的返工浪费，采用管线布置综合平衡技术，应用量约20000㎡。
二、管线工程综合布置的原则：根据性能和用途的不同，建筑物内管线大体可分为给水管道、排水管道、采暖管道、通风空调系统中的管道、供配电线路等。
这些管道各有各的工艺布置要求，当出现相互交叉、挤占问题时，应从整体出发，使众多功能各异的管线布置得当，遵循以下避让原则：●小管避让大管，因小管避让绕弯所增造价较小；●临时管线避让永久管线；●有压管避让无压管；●金属管避让非金属管；●冷水管避让热水管，热水管避让冷冻水管；●附件少的管道避让附件多的管道；●管道之间的净距要求。
各种管线在同一处布置时，应尽可能做到相互平行、不交叉，并考虑预留出维修更换的操作距离、设置支吊架的空间。
三、管线协调：1）前期设计准备组织设计小组，熟悉图纸，对比现场情况，以及业主、设计院及监理的相关要求。
各个专业协调、沟通其调整的可能性，调整和优化各专业范围内的管线，消除原设计中各专业碰头的位置，使各专业管道综合布置畅通，为下一步施工阶段做好了准备工作。
2）绘制综合平面图：利用计算机绘图软件将各机电专业图纸按照不同图层分别将以叠加，形成机电综合平面图。
再结合功能要求、装饰要求，统一对综合平面图进行讨论，发现问题并加以调整。
尽可能减少机电安装各专业间的矛盾与问题。
3）合理安排施工程序建筑管线施工是一项系统工程，有其自身的客观规律，按照反映这种规律的程序统筹考虑、组织施工，能够保证各项施工活动相互促进、紧密衔接，避免不必要的重复工作，加快施工速度，缩短工期。
4）梁内走管传统的走管方式是在梁下吊设，当管道多时势必降低利用空间，由于这些管道是相对集中的，因此提高整个楼层层高并不经济。
浅谈为什么要做管线布置综合平衡
管线布置综合平衡技术是应用于建筑机电安装工程的施工管理技术，涉及到建筑机电工程中通风空调、给排水（含消防）、电气、智能化控制等专业的管线安装。
管线布置综合平衡技术是根据工程实际将各专业管线设备在图纸上通过计算机进行图纸上的预装配，将问题解决在施工之前，将返工率降低到零点的工作。
采用管线综合平衡技术施工，能更好的落实和调整工程建设方、监理方及设计方的各项要求，尽可能全面发现施工图纸存在的技术问题，并在施工准备阶段全部解决。
管线布置综合平衡技术的推行与应用，可以缩短施工工期，避免各专业管路(线)交叉重叠、衔接不当而造成的返工浪费，提高工程质量并创造一定的经济效益。
特点如下：
①能较快完善节点设计和施工详图设计。
②在保证功能情况下，解决管线设备的标高和位置问题，避免交叉时产生冲突，同时还要配合并满足结构及装修的位置要求。
③在排列各种管道(线)时要考虑施工顺序对不同管线的要求及运行管理维修的需要，要考虑先施工的管道(线)不要影响后续施工的管(线)，还要考虑对于需要维修和二次施工管道（线）的安排。
④能主动进行成本控制。
如采用综合支吊架可减少施工后的拆改工作量；排布好管线可减少窝工损失、降低人工费用等。
管线布置综合平衡技术适用于建筑机电安装工程，应用也较为广泛。
不仅降低施工成本，减少施工中因各种原因带来的返工损失，同时还大大减少了事故隐患，提高施工质量和生产效率，保证施工工期，使社会综合效益和企业经济效益得到双赢。
新工艺.新技术.新材料的使用及效果1)管线布置综合平衡技术①主要技术内容:管线布置综合平衡技术是施工管理技术随着建筑工程施工图纸电子版的应用，为施工过程控制以及竣工资料整理提供了较好的条件，更好的落实和调整过程建设方|监理及设计的各项要求，合理分布各专业管线的位置，在设计交底和综合审图阶段，采用管线综合平衡技术，可以最大限度实现设计和施工之间的衔接，为施工的顺利进行创造条件。
②主要技术特点:1.管线布置综合平衡技术的推行与应用，可以缩短施工工期，避免各安装专业施工阶段管路交叉打架.衔接不当而造成的返工浪费，提高工程质量并创造一定的经济效益。
2.管线布置综合平衡技术较快完善节点设计和施工详图设计。
3.管线布置综合平衡技术通过采用综合图纸解决在保证功能情况下系统内部管线的标高和位置问题，避免交叉时产生冲突，配合并满足结构及装修的各个位置要求，全面发现施工图纸存在的技术问题，并尽可能在施工阶段全部解决。
4.通过机电管线布置综合平衡技术可以在排列各种管道时考虑运行管理维修和二次施工对不同管线尤其是先后施工的管线,同时综合平衡还可考虑对于需要维修和二次施工的管线的安排，对于以后需要维修留出足够的位置。
2)粗直径钢筋连接技术应用中粗直径钢筋直螺纹机械连接,该技术工效高.成本低.连接方法容易掌握.质量稳定。
钢筋直径D>16,直螺纹钢筋接头成本对比其他钢筋连接成本持平甚至较低。
我司在几个大型工地都优先采用此技术，业主.监理.操作人员都非常认同。
本工程推广部位:梁.柱钢筋连接。
①主要技术内容:粗直径钢筋直螺纹机械连接技术是通过不同工艺方式将钢筋端头加工成螺纹,再用带有内螺纹的连接套筒将两根待接钢筋连接起来。
直螺纹接头的特点质量稳定，性能可靠，接头可达到行业标准I.II级的要求。
另外，现场可实现提前预制，在连接作业面施工方便.快捷。
②技术指标:粗直径钢筋直螺纹机械连接接头的技术指标符合行业标准《钢筋机械连接通用技术规程》的规则。

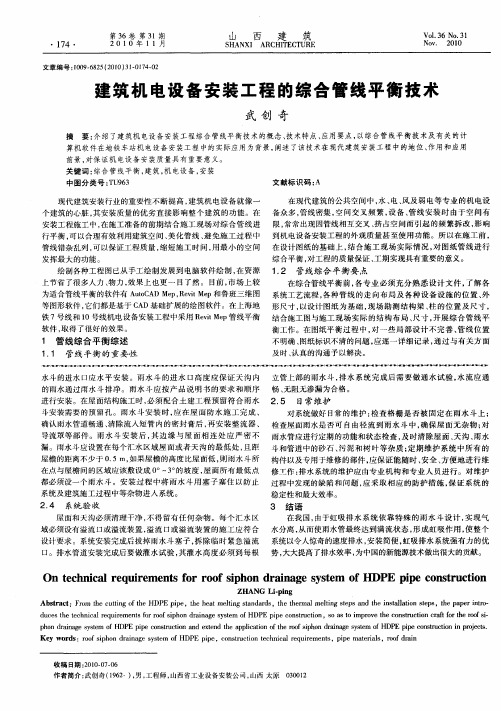

论建筑机电设备安装的综合管线平衡技术分析摘要：现代建筑安装行业的重要性不断提高，建筑机电设备就像一个建筑的心脏，其安装质量的优劣直接影响整个建筑的功能。
在安装工程施工中，在施工准备的前期结合施工现场对综合管线进行平衡，可以合理有效利用建筑空间、美化管线、避免施工过程中管线错杂乱列，可以保证工程质量，缩短施工时间，用最小的空间发挥最大的功能。
本文将结合实际，将简单阐述下建筑机电设备安装工程综合管线平衡技术的概念、技术特点、技术原则，以及管线综合平衡技术施工过程，仅供大家参考。
关键字：建筑机电；设备安装；综合管线；平衡技术；管线布置综合平衡技术是应用于建筑机电安装工程的施工管理技术，涉及到建筑机电工程中通风空调、给排水、电气、智能化控制等专业的管线安装。
管线布置综合平衡技术是根据工程实际将各专业管线设备在图纸上通过计算机进行图纸上的预装配，将问题解决在施工之前，将返工率降低到零点的技术，被建设部列为“建筑业10项新技术”小项技术之一。
采用管线综合平衡技术施工，能更好的落实和调整工程建设方、监理方及设计方的各项要求，尽可能全面发现施工图纸存在的技术问题，并在施工准备阶段全部解决。
一、管线布置综合平衡技术特点管线布置综合平衡技术的推行与应用，可以缩短施工工期，避免各专业管路(线)交叉重叠、衔接不当而造成的返工浪费，提高工程质量并创造一定的经济效益。
技术特点如下：1、能较快完善节点设计和施工详图设计。
2、在保证功能情况下，解决管线设备的标高和位置问题，避免交叉时产生冲突，同时还要配合并满足结构及装修的各个位置要求。
3、在排列各种管道(线)时要考虑施工顺序对不同管线的要求及运行管理维修的需要，要考虑先施工的管道(线)不要影响后续施工的管(线)，还要考虑对于需要维修和二次施工管道（线）的安排。
4、能主动进行成本控制。
如采用综合支吊架可减少施工后的拆改工作量；排布好管线可减少窝工损失、降低人工费用等。
二、管线综合平衡技术原则1、管线平面定位。
3.4综合管线平衡方案3.4.1综合管线平衡技术：1.采用管线综合平衡技术施工，能更好的落实和调整工程建设方、监理方及设计方的各项要求，尽可能全面发现施工图纸存在的技术问题，并在施工准备阶段全部解决，减少返工损失，减少事故隐患。
2.管线布置综合平衡技术的推行与应用，可以缩短施工工期，避免各专业管路(线)交叉重叠、衔接不当而造成的返工浪费，降低施工成本，提高工程质量和生产效率，并创造一定的经济效益。
具体如下：1）能较快完善节点设计和施工详图设计。
2）在保证功能情况下，解决管线设备的标高和位置问题，避免交叉时产生冲突，同时还要配合并满足结构及装修的各个位置要求。
3）在排列各种管道(线)时要考虑施工顺序对不同管线的要求及运行管理维修的需要，要考虑先施工的管道(线)不要影响后续施工的管(线)，还要考虑对于需要维修和二次施工管道（线）的安排。
4）能主动进行成本控制。
如采用综合支吊架可减少施工后的拆改工作量；排布好管线可减少窝工损失、降低人工费用等。
在施工管理方面体现在：（1）工序管理：先通风工程、其次消防工程、再次是强弱电（2）工程管理：各专业分包召开施工协调会，集思广义，确定最佳施工方案（3）制定奖罚制度，做好管线的设计变更等信息发布，变更文件注意时效（4）保工期，合理安排劳力，最大限度减少窝工返工。
5）综合管线布置意义：解决设计中不合理问题、避免无序施工、提高施工效率，否则会造成很多的返工，延缓施工进度，增加施工成本，影响美观，甚至会影响建筑物的正常使用。
3.4.2综合管线平衡技术步骤：1.成立深化设计小组：组长，各专业技术骨干为主要成员2.编制图纸深化设计计划：明确深化设计深度和广度，要求的完成时间，设计设计步骤3.收集深化设计资料：机电、建筑、结构、精装修图纸及变更资料，最好是能收集到电子版，这样能减轻后续CAD绘图的工作量。
综合机电专业管线主要包括以下内容：(1) 给排水系统：给水管道、污废水管道、雨水管道、排水管道、热水及动力管道、中水管道等(2) 消防水系统：各类消防水管道、气体灭火管道等；(3) 通风空调系统：各类风管、空调冷冻水管、冷却水管道、冷凝水管道等；(4) 供配电系统：动力管线、照明管线、母线、桥架等；(5) 弱电系统：消防广播、电话、楼宇自动化、电视、网络等管线桥架。
管线布置综合平衡技术施工工法管线布置综合平衡技术施工工法一、前言：在城市化进程中，各类管线的布置成为一项重要任务。
为了保证布置的效果和质量，管线布置综合平衡技术施工工法应运而生。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及举例说明，并保证内容简洁明了、实用完整、准确可信。
二、工法特点：管线布置综合平衡技术施工工法具有以下几个特点：一是综合平衡，能够满足多种管线布置要求；二是施工效率高，能够提高施工速度和质量；三是资源利用合理，节约施工成本；四是适应性广泛，适用于不同的地质条件和管线类型。
三、适应范围：该工法适用于城市建设、工矿企事业单位、道路交通及农田灌溉等领域的管线布置工作，包括给水、排水、燃气、电力、通信和暖通等各类管线。
四、工艺原理：该工法通过合理规划和布置管线，采取不同的施工工艺和技术措施，以满足实际工程的需求。
工艺原理主要包括：管线布置前的勘察和设计、工程地质条件分析、管线材料选择、管线布置方式确定、管线交叉、分支和连接方式选择等。
五、施工工艺：施工工艺分为勘察设计、材料准备、开挖、地基处理、管线安装和管线保护等多个施工阶段。
具体包括管线标高测量、开挖施工、管线安装、焊接或连接、地基处理、管道保护与固定。
六、劳动组织：组织施工人员按照施工工艺进行作业，明确分工，提高施工效率。
包括项目经理、工程师、技术员、施工员、质量员、安全员等。
七、机具设备：施工过程中需要使用不同的机具设备，包括挖掘机、起重机、排水泵、焊接机、管道铺设机、清洗机、配重车等。
这些机具设备具有高效、稳定、安全等特点。
八、质量控制：通过严格遵守工艺规程、加强质量检查、进行验收等，保证施工过程中的质量达到设计要求。
包括材料的质量控制、焊接接头的质量控制、地基处理的质量控制等。
九、安全措施：提前制定安全技术措施方案，严格落实各项安全要求，做好安全检查与培训工作。

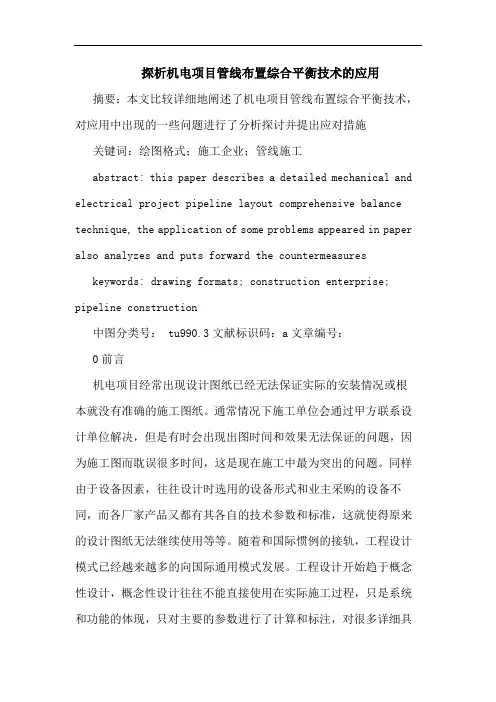

探析机电项目管线布置综合平衡技术的应用摘要：本文比较详细地阐述了机电项目管线布置综合平衡技术，对应用中出现的一些问题进行了分析探讨并提出应对措施关键词：绘图格式；施工企业；管线施工abstract: this paper describes a detailed mechanical and electrical project pipeline layout comprehensive balance technique, the application of some problems appeared in paper also analyzes and puts forward the countermeasures keywords: drawing formats; construction enterprise; pipeline construction中图分类号： tu990.3文献标识码：a文章编号：0前言机电项目经常出现设计图纸已经无法保证实际的安装情况或根本就没有准确的施工图纸。
通常情况下施工单位会通过甲方联系设计单位解决，但是有时会出现出图时间和效果无法保证的问题，因为施工图而耽误很多时间，这是现在施工中最为突出的问题。
同样由于设备因素，往往设计时选用的设备形式和业主采购的设备不同，而各厂家产品又都有其各自的技术参数和标准，这就使得原来的设计图纸无法继续使用等等。
随着和国际惯例的接轨，工程设计模式已经越来越多的向国际通用模式发展。
工程设计开始趋于概念性设计，概念性设计往往不能直接使用在实际施工过程，只是系统和功能的体现，只对主要的参数进行了计算和标注，对很多详细具体的布局、参数都省略了，这种设计方式对设计来说方便快捷，但是这对施工过程却不可行。
概念性设计要求施工单位需要明白和理解设计意图，再根据实际的情况来完善很多图纸上没有的细节，以此图纸来指挥和协调各专业施工，一些大型设计院在这些方面已经开始进行一些尝试，将来可能形成初步设计与施工图纸设计完全分离的情况。
综合管线平衡技术管线（布置）综合平衡技术简介管线（布置）综合平衡技术是应用于建筑机电安装工程的施工管理技术，涉及到建筑机电工程中通风空调、给排水、电气、智能化控制等专业的管线安装。
管线布置综合平衡技术，是通过应用施工图电子版，在计算机上进行施工前的模拟预装配，合理布置机电工程各专业管线，将问题解决在施工之前，避免施工阶段各专业管线交叉、衔接不当造成返工，将返工率降低到零点的技术,提高整体布局的观感质量。
被建设部列为“建筑业10项新技术”小项技术之一。
管线布置综合平衡技术适用于建筑机电安装工程，近几年应用也较为广泛。
综合平衡技术一定要有总承包管理思路，对业主指定分包系统管线和预留扩容管线要做好统筹布置。
分包单位进场后要将其设计人员纳入部门统一管理，机电部门相关技术人员要了解和指导机电分包单位进行管线综合平衡布置。
做到统一管理、共同设计、协调施工、成果共享。
在施工总承包的模式下一般深化设计仅指管线综合平衡布置，在工程总承包的承包模式下，深化设计的范围更为广泛。
综合管线平衡技术特点：1、采用管线综合平衡技术施工，能更好的落实和调整工程建设方、监理方及设计方的各项要求，尽可能全面发现施工图纸存在的技术问题，并在施工准备阶段全部解决，减少返工损失，减少事故隐患。
2、管线布置综合平衡技术的推行与应用，可以缩短施工工期，避免各专业管路(线)交叉重叠、衔接不当而造成的返工浪费，降低施工成本，提高工程质量和生产效率，并创造一定的经济效益。
具体如下：①能较快完善节点设计和施工详图设计。
②在保证功能情况下，解决管线设备的标高和位置问题，避免交叉时产生冲突，同时还要配合并满足结构及装修的各个位置要求。
③在排列各种管道(线)时要考虑施工顺序对不同管线的要求及运行管理维修的需要，要考虑先施工的管道(线)不要影响后续施工的管(线)，还要考虑对于需要维修和二次施工管道（线）的安排。
④能主动进行成本控制。
如采用综合支吊架可减少施工后的拆改工作量；排布好管线可减少窝工损失、降低人工费用等。
在施工管理方面体现在：——工序管理：先通风工程、其次消防工程、再次是强弱电——工程管理：各专业分包召开施工协调会，集思广义，确定最佳施工方案——制定奖罚制度，做好管线的设计变更等信息发布，变更文件注意时效——保工期，合理安排劳力，最大限度减少窝工返工。
综合管线布置意义：——解决设计中不合理问题——避免无序施工——提高施工效率否则会造成很多的返工，延缓施工进度，增加施工成本，影响美观，甚至会影响建筑物的正常使用。
综合管线平衡技术步骤：1、成立深化设计小组：组长，各专业技术骨干为主要成员2、编制图纸深化设计计划：明确深化设计深度和广度，要求的完成时间，设计设计步骤3、收集深化设计资料：机电、建筑、结构、精装修图纸及变更资料，最好是能收集到电子版，这样能减轻后续CAD绘图的工作量。
综合机电专业管线主要包括以下内容：(1) 给排水系统：给水管道、污废水管道、雨水管道、排水管道、热水及动力管道、中水管道等(2) 消防水系统：各类消防水管道、气体灭火管道等；(3) 通风空调系统：各类风管、空调冷冻水管、冷却水管道、冷凝水管道等；(4) 供配电系统：动力管线、照明管线、母线、桥架等；(5) 弱电系统：消防广播、电话、楼宇自动化、电视、网络等管线桥架。
其中过程中的信息管理很重要：包括：各种招投标文件、设计图纸、各种设计规范、制图标准、内部编写的实施方案、标准化文件、工作流程、施工过程中的专题会议记录、图纸过程设计资料、现场施工反馈情况、图纸变更记录、综合布置资料等工程信息。
信息具有很强的时效性，所有的资料在应用过程中持续改进和调整，这需要在信息管理中不断更新，保证及时通报修改信息，确保综合布置图的有效性，避免信息滞后出现无效工作而引起不必要的损失。
4、熟悉图纸：各专业熟悉图纸、理解设计意图和要达到的使用功能，以及对相关专业（建筑、结构、机电图纸）、标准图及规范有一定的了解；多与设计沟通，了解图纸中不能完全体现的设计意图；审图发现设计中不合理的地方；熟悉各个系统管线的走向，管径大小，图纸设计标高、现场的建筑和结构情况、装修图纸要求等内容。
首先应该了解结构专业各平面的梁位、梁高、板厚等问题；其次是了解建筑天花的控制高度及天花的结构形式。
5、找出深化设计的范围和重点：管线交叉影响和密集部位作为重点、装饰面（平面和立面）上的末端设备综合排布满足精装修要求；6、管线综合布置剖面图：要根据结构的梁位、梁高和建筑层高及安装后的高度要求，在管线密集交叉较多或管线安装高度有困难的地方画安装剖面图，同时调整各管道的位置和安装高度，在必要的情况下还需要调整一些管道的截面尺寸(如风管截面)。
为了尽可能减少交叉点，有时须调整管道的水平位置，管道上下排列时，要考虑哪些管道应在上，哪些在下；交叉管时，要考虑哪些管道能上绕，哪些能下绕。
在有限的空间内提出多套排布方案，进行集体讨论比较，确定最优方案；确定后再绘制综合管线布置图；布置总原则：尽量错开、并排、向上、紧凑安装，且必须有足够的安装检修高度(空间)。
布置一般原则：小管让大管、有压让无压管、冷水让热水、气管让水管、电缆桥架与水管的综合排布考虑电缆防水保护措施、附件少的管道让附件多的管道、不影响功能的前提下可适当调整管道和桥架规格。
各种管线在同一处垂直方向布置时,一般是线槽或电缆在上水管在下,热水管在上冷水管在下,给水管线在上排水管线在下，风管尽可能贴梁底安装，风管在上水管在下。
尽可能使管线呈直线,相互平行不交叉,使安装维修方便,降低工程造价。
7、根据剖面图再进行各专业的平面布置调整：管线位置及标高，以便现场施工；8、提交业主审核确认后施工。
将图纸交业主和设计院审核。
审核后的深化图一方面可以作为施工的依据，一方面机电管线综合布置完成后，该图纸将作为结算和设计变更的一个依据。
综合管线平衡技术设计注意要点：绘图格式绘图格式是最能体现施工标准化的一项内容。
在绘制综合管线布局图时,要尽量结合原设计图纸绘图格式，避免在综合平面图上有过多的调整格式的工作；以避免过多的格式影响施工人员阅读。
出图时严格参照标准格式,保证图面的整体效果。
(1)图幅、打印比例、标题栏要求图幅和打印比例既要便于阅读,又要便于配备的打印设备打印图纸。
绘图比例按照1: 1绘制,通过打印比例缩放。
表1 图幅与打印比例标题栏的设置要标识具有必备的信息,还要体现四方会签的作用,体现图纸版本图纸及状态。
( 2)图层、线型、颜色、标注、文本格式在绘制综合平面布置图时,为避免交叉修改和误操作，确保有效反映各专业的单独修改, 每个专业只出现1个图层, 并用中文命名区分。
如“电缆桥架层”,等。
首先必须进行大量的准备工作，将所有设备专业的每张图纸的管道逐一进行详细分析，每个专业最好采用一个图层，包括管线、阀门、设备及附件，用来标注该种管的管径、编号、文字说明等，为了便于区分，每种类型的管线图层和说明图层可采用一种颜色，比如风管、给水管、喷淋管、排水管、动力桥架可采用各自不同的颜色。
另外，由于喷淋管较多，为了图面的清晰一般在较小的支管处断开，标上断开符号，施工时可参照喷淋平面。
剖面图管线不分层。
参照原设计图纸统一规定各系统管线线型、颜色、标注及文本格式，以便图面的清晰、协调且重点突出。
（3）管线布置基本架构绘图人员要仔细阅读施工图纸(包括机电各个专业图纸和建筑结构图纸) ,按照技术要求和业主对各个功能区的标高要求,先规划出各区管线布置的平面定位、标高尺寸和交叉避让基本框架。
A 平面定位管线平面定位要考虑管线外形尺寸、保温层厚度、风管法兰、支吊架尺寸、相邻管线施工规范要求间距、施工人员操作空间、预留管线位置、检修通道等诸多因素。
B 标高布置基本原则:优先布置大管线和尽量不用翻绕的管道，其它管线通过在平面上水平位移避让或者翻弯避让。
对于标高紧张的区域尽量只考虑最大的管线。
C 交叉翻弯通过综合布置,管线在平面水平方向上已经避开,并减少交叉的次数。
管线确实需要交叉翻弯的地方,要遵循“小管让大管,压力流管道让重力流管道,冷水管道让热水管道”的原则来进行。
既要满足技术规范要求,又要符合经济规律。
技术要求主要是考虑规范要求、施工便利等；经济分析是量化的比较，就是“翻弯造价低的管道让翻弯造价高的管道”，然后再确定如何翻弯、在何处翻弯等问题。
以管线综合布局图为架构进行平衡,尽可能减少管线交叉,减少协调和管理难度。
调整时要结合功能要求、现场状况、施工工序进行,做好经济、质量、功效对比分析。
如地下车库无吊顶,让喷淋主管敷设在上层,便于上装喷头安装。
在有吊顶的走廊,则把喷淋主管布置在下层,便于下装喷头安装。
一般车库风管少而大,给排水管线小而多,可以通过分层和平面水平避让来减少深化设计工作量,提高设计工作效率。
综合管线布置注意问题：(1) 空调风管、供回水管、冷凝水管、热水管等需保温，深化设计时应考虑保温层厚度，预留合适的保温空间；(2) 喷淋横干管上要接出支管以布置喷头，管线布置时应留有接出支管的空间；(3) 走廊送回风口、灯具、感烟探测器、喇叭，叭、喷头等布置应统一协调，避免相碰。
一般风口、灯具等要求居中，呈直线布置，以保证装修效果。
喷头与空调送风口有一定的距离，以免影响喷头的响应时间。
(4) 强弱电桥架之间宜有一定间距，以免互相干扰。
有条件时，可分别布置在走廊两侧。
(5) 各专业支、吊架尽量采用综合支、吊架，节省材料，布置美观，必要时把支、吊架占用的空间也要反应在深化图纸中。
(6) 各专业之间的详细接口方案要充分考虑,尤其是设备与弱电之间的通讯协议等问题。
（这一点对综合图影响不大，重点考虑设备采购时应提出相关的通讯协议要求）(7) 详细绘制安装大样图,表现机房内设备的安装位置和安装方式。
(8)车库车位要求净空2200mm。
综合管线引发的商务问题：在进行设计前，施工单位一定要将相关商务事宜与业主协调好，以免日后造成不必要的纠纷。
一般由业主出面组织协调或是指定一个相对主要的机电安装施工单位来协调二次深化事宜，方能保证二次深化设计的顺利完成。
管线布置综合平衡技术的应用就是为了更好地实现设计意图与施工产品之间的衔接，统筹布置各类管线，使其不但满足设计与规范的技术要求，而且要更好地符合使用功能、经济效益和审美标准。
管线综合平衡技术在应用过程中通常都会遇到设计资料操作性不强、管理中执行力不够的问题。
为保证技术成果在施工中准确的执行，必须要有相配套的保证措施。
案例：满足净空要求是管线综合平衡技术的难点。
车库区梁下与控制标高间仅存在400~500mm 空间，卖场区有500~600mm空间。
管线综合排布时首先就是要让占空间最多的风管单层能满足净空要求。
即风管高度不得超过300mm，下部不得再布置其它管线，支架、下翻的喷头及短管（如有）控制在100mm 以内，图1 为难点处理流程。
