常用建筑符号解释一、常用建筑符号解释在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。

@表示钢筋间距，Φ表示钢筋型号，也就是我们所说的一二三四五级钢筋符号。

1、箍筋表示方法：⑴φ10@100/200(2)表示箍筋为φ10，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4)表示箍筋为φ10，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

2、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。

⑵2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。

⑶4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。

⑷3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。

3、梁上部钢筋表示方法：(标在梁上支座处)⑴2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵2Φ22+(4Φ12)表示2Φ22为通长，4φ12架立筋，用于六肢箍。

⑶6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷2Φ22+2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

4、梁腰中钢筋表示方法：⑴G2φ12表示梁两侧的构造钢筋，每侧一根φ12。

⑵G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。

⑶N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。

5、梁下部钢筋表示方法：(标在梁的下部)⑴4Φ25表示只有一排主筋，4Φ25全部伸入支座内。

⑵6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

施工图纸符号大全施工图纸是建筑工程中不可或缺的重要文件，它详细描述了建筑物的设计、构造和施工过程。

施工图纸中使用了许多特定的符号和标记，这些符号代表着不同的建筑元素和设备。

本文将介绍施工图纸中常用符号的含义和解释，帮助读者更好地理解和应用这些建筑符号。

一、基础符号1、直线：在施工图纸中，直线代表物体的轮廓或边界。

例如，墙壁、天花板和地面都可以用直线表示。

2、圆：圆通常用来表示圆形物体或曲面。

例如，管道的接头、阀门的阀座和排水管的管帽都可以用圆表示。

3、矩形：矩形通常用来表示方形物体或平面。

例如，窗户、门和墙壁都可以用矩形表示。

4、弧形：弧形代表曲线形状的物体或表面。

例如，穹顶、拱形门和曲线墙面都可以用弧形表示。

二、设备符号1、电器符号：在施工图纸中，电器符号代表各种电气设备和部件，如电线、开关、插座和灯具等。

每个符号都代表不同的电器元素，例如灯泡表示灯具，方框表示开关。

2、管道符号：管道符号代表各种管道和流体系统，如水管、气管、油管和排水管等。

每个符号都代表不同的管道元素，例如圆圈表示管道的接头，箭头表示管道的方向。

三、结构符号1、楼板符号：楼板符号代表建筑物的楼层和地面。

每个符号都代表不同的楼板元素，例如实线表示楼板的边缘，虚线表示楼板的开孔。

2、柱子符号：柱子符号代表建筑物中的支撑柱。

每个符号都代表不同的柱子元素，例如矩形表示实心柱，圆形表示圆柱。

四、其他符号1、尺寸符号：在施工图纸中，尺寸符号用于标注物体的尺寸和距离。

例如，箭头表示测量方向，波浪线表示连续测量。

2、标高符号：标高符号用于表示地面的高度和建筑物的水平面。

例如，三角形表示标高的高度，虚线表示相对高度。

总结：施工图纸中的符号是建筑工程中的重要语言，它们代表着不同的建筑元素和设备。

掌握这些符号的含义和使用方法对于从事建筑工程行业的专业人员来说非常重要。

本文介绍了基础符号、设备符号、结构符号和其他符号的含义和使用方法，希望能够帮助读者更好地理解和应用这些建筑符号。

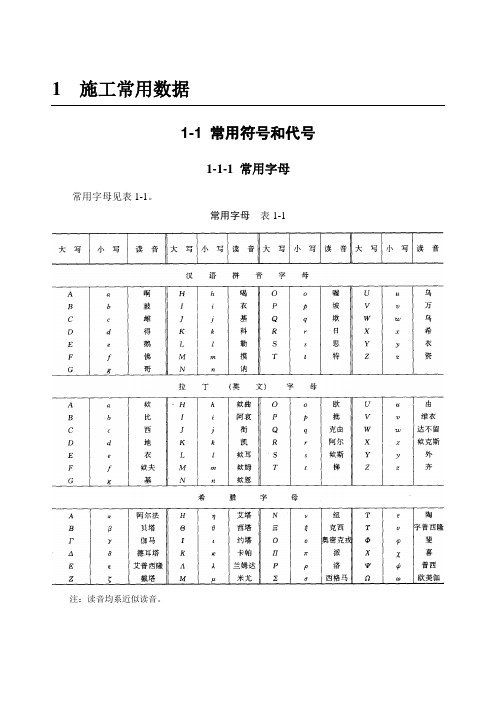

1 施工常用数据1-1 常用符号和代号1-1-1 常用字母常用字母见表1-1。

常用字母表1-1 注：读音均系近似读音。

1-1-2 常用符号1-1-2-1 数学符号数学符号见表1-2。

数学符号表1-21-1-2-2 法定计量单位符号我国法定计量单位〔以下简称法定单位〕包括：1．国际单位制〔SI〕的基本单位〔见表1-3〕国际单位制〔SI〕的基本单位表1-3注：1．圆括号中的名称，是它前面的名称的同义词。

2．无方括号的量的名称与单位名称均为全称。

方括号中的字，在不致引起混淆、误解的情况下，可以省略。

去掉方括号中的字即为其名称的简称。

下同。

3．人民生活和贸易中，质量习惯称为重量。

2．国际单位制〔SI〕的辅助单位〔见表1-4〕国际单位制〔SI〕的辅助单位表1-43．国际单位制〔SI〕中具有专门名称的导出单位〔见表1-5〕国际单位制〔SI〕中的导出单位表1-54．国家选定的非国际单位制单位〔见表1-6〕国家选定的非国际单位制单位表1-6注：1．平面角单位度、分、秒的符号，在组合单位中应采用〔°〕、〔'〕、〔"〕的形式。

例如，不用°/s 而用〔°〕/s。

2．升的符号中，小写字母l为备用符号。

3．公顷的国际通用符号为ha。

4．r为“转”的符号。

5．用于构成十进倍数和分数单位的词头〔见表1-7 〕构成十进倍数和分数单位的词头表1-7注：104称为万，108称为亿，1012称为万亿，这类数词的使用不受词头名称的影响，但不应与词头混淆。

1-1-2-3 文字表量符号文字表量符号见表1-8。

文字表量符号表1-81-1-2-4 化学元素符号化学元素符号见表1-9。

化学元素符号表1-91-1-2-5 常用构件代号常用构件代号见表1-10。

常用构件代号表1-10注：1．预制钢筋混凝土构件、现浇钢筋混凝土构件、钢构件和木构件，一般可直接采用本附录中的构件代号。

在绘图中，当需要区别上述构件的材料种类时，可在构件代号前加注材料代号，并在图纸中加以说明。

一、建筑图纸符号大全@表示钢筋间距Φ表示钢筋型号，CAD快捷键一览创建三维阵列3A创建三维面3F在三维空间创建由直线段组成的多段线3P在二维和三维空间中将某对象与其他对象对齐AL加载AutoLISP、ADS和ARX应用程序AP创建圆弧A计算对象或定义区域的面积和周长AA创建按指定方式排列的多重对象拷贝AR执行外部数据库命令的管理功能AAD输出选择对象的链接信息AEX管理对象和外部数据库之间的链接ALI显示并编辑表数据并创建链接和选择集ARO从链接到文字选择集和图形选择集的行中创建选择集ASE 执行结构查询语言(SQL)语句ASQ创建属性定义-AT改变不依赖于块定义的属性信息-ATE用图案填充封闭区域H或BH根据选定对象创建块定义-B用对话框定义块B用封闭区域创建面域或多段线BO（使用命令行）用封闭区域创建面域或多段线-BO部分删除对象或把对象分解为两部分BR给对象加倒角CHA修改现有对象的特性-CH根据圆心和直径或半径绘制圆C复制对象CO或CP创建属性定义AT编辑单个块的可变属性ATE修改对象的颜色、图层、线型和厚度CH设置新对象的颜色COL编辑文字和属性定义ED显示夹点并设置颜色GR创建并修改标注样式D插入块或另一图形I控制现有对象的特性MO修改对象名称REN设置绘图辅助工具RM设置对象选择模式SE管理已定义的用户坐标系UC选择预置用户坐标系UCP控制坐标和角度的显示格式及精度UN创建和恢复视图V设置三维观察方向VP创建对齐线性标注DAL或DIMALI创建角度标注DAN或DIMANG从前一个或选择的标注的第一尺寸界线处连续标注DBA或DIMBASE 创建圆和圆弧的圆心标记或中心线DCE从前一个或选择的标注的第二尺寸界线处连续标注DCO或DIMCONT 创建圆和圆弧的直径标注DDI或DIMDIA编辑标注DED或DIMED创建线性尺寸标注DLI或DIMLIN创建坐标点标注DOR或DIMORD替换标注系统变量DOV或DIMOVER创建圆和圆弧的半径尺寸标注DRA或DIMRAD在命令行创建和修改标注样式DST或DIMSTY移动和旋转标注文字DIMTED测量两点之间的距离和角度DI将点对象或块沿对象的长度或周长等间隔排列DIV绘制填充的圆和环DO修改图像和其他对象的显示顺序DR打开鸟瞰视图窗口AV输入文字时在屏幕上显示DT定义平行投影或透视视图DV创建椭圆或椭圆弧EL从图形删除对象E将组合对象分解为对象组件X以其他文件格式保存对象EXP延伸对象到另一对象EX通过拉伸现有二维对象来创建三维实体EXT给对象加圆角F创建根据特性选择有关对象时用到的过滤器列表FI创建对象的命名选择集G使用命令行创建选择集-G用图案填充一块指定边界的区域-H修改现有的图案填充对象HE重生成三维模型时不显示隐藏线HI以多种格式向AutoCAD图形文件中插入图像IM使用命令行插入图像-IM控制选定图像的亮度、对比度和褪色度IAD向当前图形中定义并附着新的图像对象IAT为单个图像对象创建新剪切边界ICL向AutoCAD输入3DS/DXF/EPS/SAT/WM等F文件IMP将命名块或图形插入到当前图形中-I插入链接或嵌入对象IO找出两个或多个三维实体的干涉区并用公用部分创建三维组合实体INF 从两个或多个实体或面域的交集创建组合实体或面域IN管理图层LA在命令行上执行LAYER命令-LA创建一条引出线将注释与一个几何特征相连LE或LEAD拉长对象L创建、加载和设置线型LT使用命令行创建、加载和设置线型-LT显示选定对象的数据库信息LI或LS设置线型比例因子LTS把某一对象的特性复制到其他若干对象MA将点对象或块按指定的间距放置ME创建对象的镜像副本MI创建多线ML在指定方向上按指定距离移动对象M从图纸空间切换到模型空间视口MS创建多行文字T或MT使用命令行创建多行文字-T创建浮动视口和打开现有的浮动视口MV创建对象的等距线，如同心圆、平行线和平行曲线O设置运行对象捕捉模式并修改靶框大小OS使用命令行设置运行对象捕捉模式并修改靶框大小-OS移动显示在当前视口的图形P使用命令行移动视口-P插入剪贴板数据并控制数据格式PA编辑多段线和三维多边形网格PE创建二维多段线PL将图形打印到绘图仪、打印机或文件PLOT创建点对象PO创建用多段线表示的正多边形POL自定义AutoCAD系统参数的设置PR显示打印图形的效果PRE从模型空间视口切换到图纸空间PS删除数据库中未用的命名对象，例如块或图层PU退出AutoCADEXIT绘制矩形多段线REC刷新显示当前视口R刷新显示所有视口RA重生成图形并刷新显示当前视口RE重新生成图形并刷新所有视口REA从选择的一组现有对象中创建面域对象REG修改对象名-REN创建三维线框或实体模型的具有真实感的渲染图像RR沿轴旋转二维对象以创建实体REV绕基点旋转对象RO设置渲染系统配置RPR在X、Y和Z方向等比例放大或缩小对象SC从脚本文件执行一系列命令SCR用剖切平面和实体截交创建面域SEC列出系统变量并修改变量值SET显示当前视口图形的着色图像SHA用平面剖切一组实体SL规定光标按指定的间距移动SN创建二维填充多边形SO检查图形中文字的拼写SP创建二次或三次样条曲线SPL编辑样条曲线对象SPE移动或拉伸对象S创建命名样式ST用差集创建组合面域或实体SU校准、配置、打开和关闭已安装的数字化仪TA设置当前三维实体的厚度TH控制对图纸空间的访问以及控制视口的行为TI创建形位公差标注TOL显示、隐藏和自定义工具栏TO创建圆环形实体TOR用其他对象定义的剪切边修剪对象TR通过并运算创建组合面域或实体UNI设置坐标和角度的显示格式和精度-UN保存和恢复已命名的视图-V设置图形的三维直观图的查看方向-VP将块对象写入新图形文件W创建三维实体使其倾斜面尖端沿X轴正向WE将一个外部参照附加到当前图形中XA将外部参照依赖符号绑定到图形XB使用命令行执行XBINDW命令-XB定义外部参照或块剪裁边界，并且设置前剪裁面和后剪裁面XC 创建无限长的直线，称为参照线XL控制图形中的外部参照XR使用命令行执行XREF命令-XR放大或缩小当前视口对象的外观尺寸Z二、水电图纸上各种符号的意义SC:钢管PC:PVC聚乙烯阻燃性塑料管CT:桥架WC沿:墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV:电缆SYV:电视线PE:接地(黄绿相兼)PEN:接零(蓝色)3项线(火线):A项(黄)B项(绿)C项(红)KV:(电压)千伏BV:散线MEB:总等电位LEB:局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内照明灯具安装方式代号：D——吸顶式L——链吊式G——管吊式B——壁装式R——嵌入式BR—墙壁内安装配电线路的标注方法：a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯三、建筑设计图纸中的一些符号在建筑设计图中，L表示是梁、LL表示是连续梁、QL表示圈梁、JL 表示基础梁、TL表示是梯梁、DL表示是地梁，Z表示柱、GZ表示构造柱、KZ表示框架柱，M表示是门、C表示是窗。

一、常用建筑符号解释在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。

@表示钢筋间距，Φ表示钢筋型号，也就是我们所说的一二三四五级钢筋符号。

1、箍筋表示方法：⑴φ10@100/200(2)表示箍筋为φ10，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4)表示箍筋为φ10，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

2、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。

⑵2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。

⑶4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。

⑷3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。

3、梁上部钢筋表示方法：(标在梁上支座处)⑴2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵2Φ22+(4Φ12)表示2Φ22为通长，4φ12架立筋，用于六肢箍。

⑶6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷2Φ22+2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

4、梁腰中钢筋表示方法：⑴G2φ12表示梁两侧的构造钢筋，每侧一根φ12。

⑵G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。

⑶N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。

5、梁下部钢筋表示方法：(标在梁的下部)⑴4Φ25表示只有一排主筋，4Φ25全部伸入支座内。

⑵6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶6Φ25(-2)/4表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

（建筑工程管理）建筑施工常用符号和代号建筑施工常用符号和代号1-1-1常用字母常用字母见表1-1。

常用字母表1-1注：读音均系近似读音。

1-1-2常用符号1-1-2-1数学符号数学符号见表1-2。

数学符号表1-21-1-2-2法定计量单位符号我国法定计量单位（以下简称法定单位）包括：1．国际单位制（SI）的基本单位（见表1-3）国际单位制（SI）的基本单位表1-32．无方括号的量的名称和单位名称均为全称。

方括号中的字，在不致引起混淆、误解的情况下，能够省略。

去掉方括号中的字即为其名称的简称。

下同。

3．人民生活和贸易中，质量习惯称为重量。

2．国际单位制（SI）的辅助单位（见表1-4）国际单位制（SI）的辅助单位表1-4国际单位制（SI）中的导出单位表1-5国家选定的非国际单位制单位表1-6注：1．平面角单位度、分、秒的符号，在组合单位中应采用（°）、（'）、（"）的形式。

例如，不用°/s而用（°）/s。

2．升的符号中，小写字母l为备用符号。

3．公顷的国际通用符号为ha。

4．r为“转”的符号。

5．用于构成十进倍数和分数单位的词头（见表1-7）构成十进倍数和分数单位的词头表1-7注：104称为万，108称为亿，1012称为万亿，这类数词的使用不受词头名称的影响，但不应和词头混淆。

1-1-2-3文字表量符号文字表量符号见表1-8。

文字表量符号表1-81-1-2-4化学元素符号化学元素符号见表1-9。

化学元素符号表1-91-1-2-5常用构件代号常用构件代号见表1-10。

常用构件代号表1-10注：1．预制钢筋混凝土构件、现浇钢筋混凝土构件、钢构件和木构件，壹般可直接采用本附录中的构件代号。

在绘图中，当需要区别上述构件的材料种类时，可在构件代号前加注材料代号，且在图纸中加以说明。

2．预应力钢筋混凝土构件的代号，应在构件代号前加注“Y”，如Y-DL表示预应力钢筋混凝土吊车梁。

12施工网免费为您提供最详细的 建筑常用构件代号大全，包括柱代号、墙柱代号、梁代号、墙梁代号以及其他54种 建筑图纸符号大全 都有。

一、柱代号二、墙柱代号三、梁代号四、墙梁代号五、54种建筑图纸符号大全如果您想下载以上所有常用建筑图纸符号大全，请点击以下的一键下载按钮进行下载一、常用建筑符号解释在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。

@表示钢筋间距，Φ表示钢筋型号，也就是我们所说的一二三四五级 钢筋符号 。

1、箍筋表示方法：⑴φ10@100/200(2)表示箍筋为φ10，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4)表示箍筋为φ10，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

2、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。

⑵2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。

⑶4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。

⑷3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。

3、梁上部钢筋表示方法：(标在梁上支座处)⑴2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵2Φ22+(4Φ12)表示2Φ22为通长，4φ12架立筋，用于六肢箍。

⑶6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷2Φ22+2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

4、梁腰中钢筋表示方法：⑴G2φ12表示梁两侧的构造钢筋，每侧一根φ12。

⑵G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。

建筑识图-建筑图示标注符号大全一、柱的代号大全二、各种梁代号大全三、板的代号大全四、平板式筏板基础五、独立基础代号大全六、条形基础代号大全七、建筑符号洞类代号大全八、建筑其他构件代号大全九、人防图纸宇母代号大全1.FJM6027：防火卷帘（一般为特级），洞口尺寸6000宽*2700髙；2.FMDB6027：防护密闭封堵板（人防钢结构封堵构件），洞口尺寸6000宽*2700高；3.HM1220：钢筋混凝土密闭门（人防门），洞口尺寸1200宽*2000高；4.HK600：悬板式防爆波活门（人防门），洞口尺寸620宽*1400髙，600表示设备接管直径；5.HFM2020：钢筋混凝土防护密闭门（人防门），洞口尺寸2000宽*2000高；6.GHSFM6027：钢结构活门槛双扇防护密闭门（人防门），洞口尺寸6000宽*2700高；7.LKQ：临空墙；8.RFQ：人防墙；9.FHQ：防火墙；10.HHFM：混凝土活门槛防火门；11.GFM：钢制防火门；12.GHFM：钢制活门槛防火门；十、水电安装图纸代号大全十一、排水工程图纸字母大全1.J：给水管道（如果分高低区，通常用首字母G表示高区,D表示低区）；2.W或F：排水管道表示污水；废水；3.XH：消火栓管道；4.Z或者是ZP：自动喷淋管；5.Y：雨水管道；6.R：采暖管道，—般用实线表示供水管，虚线表示回水管压力排水PY；7.PY：压力排水；8.L：冷凝水管道管道立管；另外设备的型号字母；9.Q：流量或者风量；10.H：扬程；11.N：功率；12.P：压力；13.QW：潜污泵；其他阀门儿器具之类的都是用图形区分；14.JL：给水管；15.WL：污水管；16.RJL：热给水；17.RHL：热回水；十二、线踣暗敷部位代号十三、线踣明敷部位代号十四、线路敷设方式代号十五、灯具安装方式十六、钢筋的种类及级别按强度标准可分为这四级：1.一级钢筋(HPB235/HPB300两种)普通是光面钢筋；2.二级钢筋(HRB35)是螺纹钢筋；3.三级钢筋(HRB400)也是螺纹钢筋；4.四级钢筋(HRB500)有月牙肋和螺蚊；十七、建筑工程基础知识大全1.12墙一平米需要64块标准砖；2.18墙一平米需要96块标准砖；3.24墙一平米需要128块标准砖；4.37墙一平米需要192块标准砖；计算公式：1.单位立方米240墙砖用量：1/ (0.24*0.12*0.6)；2.单位立方米370墙砖用童：1/ (0.37*0.12*0.6)；3.空心24墙一平米需要：80多块标准转；4.混凝土重量：2500kg每立方；5.钢筋每延米重量：0.00617*d*d；6.干沙子重量：1600kg每立方；7.石子重量：2100千克每立方；十八、房建四大基础1.独立基础；2.条形基础；3.筏板基础；4.桩基础；十九、房建四大结构类型1.剪力墙结构；2.框架剪力墙结构；3.框架结构；4.砖混结构；二十、熟悉了解钢筋平面符号。

代号大全柱的代号大全1.框架柱:KZ2.转换柱:ZHZ3.芯柱:XZ4.梁上柱:LZ5.剪力墙柱QZ6.构造柱:GZ7.构造边缘柱:GBZ 8.构造角柱:GJZ 9.约束边缘柱:YBZ10.普通柱:Z 11.暗柱:AZ 12.扶壁柱:FBZ13.约束边缘端柱;YDZ 14.约束边缘暗柱;YAZ 15.约束边缘翼墙柱;YYZ 16.约束边缘角柱；YJZ 17.构造边缘端柱；GDZ 18.构造边缘暗柱；GAZ 19.构造边缘翼墙柱；GYZ 20.构造边缘转角柱；GJZ21.梯柱；TL 22.框支柱：KZZ各种梁代号大全1.连梁:LL2.暗梁:AL3.悬挑梁:XL4.框架梁:KL5.框支梁:KZL6.边框梁:BKL7.跨高比不小5的梁:LLK 8.框扁梁:KBL 9.屋框梁:WKL 10.井子梁:JZL 11.梯梁:TL 12.基础梁；JL13.现浇过梁；XGL 14.门过梁;MGL 15.板梁；BL16.梁；L 17.承台梁：CTL 18.圈梁：QL19.单轨吊车梁：DDL 20.吊车梁：DL 21.基础次梁：JCL22.梁垫：LD 23.地下框梁：DKL 24.基础主梁：JZL板的代号大全1 / 61.楼板:LB2.屋面板WB3.悬挑板:XTB4.折板:ZB5.梯板:TB6.平台板:PTB7.柱上板:ZSB8.跨中板带:KZB 9.升降板:SJB 10.后浇带:HJD11.板开洞:BD 12板翻边:FB 13.板加腋:JY14.纵筋加强带；JQD 15.柱帽；ZM 16.板挑檐；TY17.角部加强筋；Crs 18.悬挑阳角放射筋；Ces 19悬挑阴角放射筋；Cis20.抗冲切箍筋；Rh 21.抗冲切弯起筋；Rb 22.密肋板：MB23.天沟板：TGB 24.阳台栏板：YB 25.条形基础底板：TJB26.梁板式筏型基础平板：LPB 27.盖板或沟盖板：GB 28.槽型板：CB29.墙板:QB 30.吊车安全走道板：DB 31.挡雨板或檐口板:YB平板式筏板基础柱下板带；ZXB 跨中板带；KZB 平板筏基础平板；BPB 上柱墩：SZD 下柱墩：XZD 外包式柱脚：WZJ 埋入式柱脚：MZJ独立基础代号大全普通独立基础阶型：DJj 普通独立基础坡型：DJp杯口独立基础阶型：BJj 杯口独立基础坡型：BJp条形基础代号大全条形基础底板坡型：TJBp 条形基础地板阶型：TJBj建筑符号洞类代号大全消防洞；XD 暖气洞；ND 电气洞:DD 预埋洞:SD2 / 6矩形洞：JD 设备预留洞：SD 圆形洞口：YD 洞口：DK建筑其他构件代号大全钢筋骨架：G 钢筋网：W 窗端壁：TD 预埋件：M阳台：YT 雨棚：YP 柱间支撑：DC 垂直支撑：ZC水平支撑:SC 地沟：DG 设备基础：SJ 支架：ZJ钢架：GJ 框架：KJ 窗架：CJ 托架：TJ屋架：WJ 檩条;LT 车档：CD 轨道链接：DG桩：ZH 地下外墙：DWQ 推拉门：TLM 窗：C天窗：TC 门连窗：MLC 门:M 屋门:WM电动保温门：DLM 幕墙窗：MQC 防盗门FDM人防图纸字母代号大全1．FJM6027：防火卷帘（一般为特级），洞口尺寸6000宽*2700高2．FMDB6027：防护密闭封堵板（人防钢结构封堵构件），洞口尺寸6000宽*2700高3．HM1220：钢筋混凝土密闭门（人防门），洞口尺寸1200宽*2000高4．HK600：悬板式防爆波活门（人防门），洞口尺寸620宽*1400高，600表示设备接管直径5．HFM2020：钢筋混凝土防护密闭门（人防门），洞口尺寸2000宽*2000高6．GHSFM6027：钢结构活门槛双扇防护密闭门（人防门），洞口尺寸6000宽*2700高7.临空墙：LKQ 8.人防墙：RFQ 9.防火墙：FHQ10.混凝土活门槛防火门：HHFM 11.钢制防火门:GFM12.钢制活门槛防火门：GHFM3 / 6水电安装图纸代号大全CE：沿顶板明敷 YJV：电缆 SYV：电视线PE：接地（黄绿相兼） PEN：接零（蓝色） SC：钢管 CT：桥梁WC：沿墙暗敷设 WS：沿墙明敷设 CC：沿顶板暗敷设 F：暗敷在地板内3项线（火线）：A项（黄）B项（绿）C项（红）PC：PVC聚乙烯阻燃性塑料管 MEB:总等电位 L:火线 N:零线PE:地线 A、B、C:三相电 U、V、W:三相电R、S、T:三相电 G:发电机 M:发电机 AC:交流VCC:正极 NO:常开触点 NC:常闭触点排水工程图纸字母大全给水管道J(如果分高低区，通常用首字母G表示高区,D表示低区。
