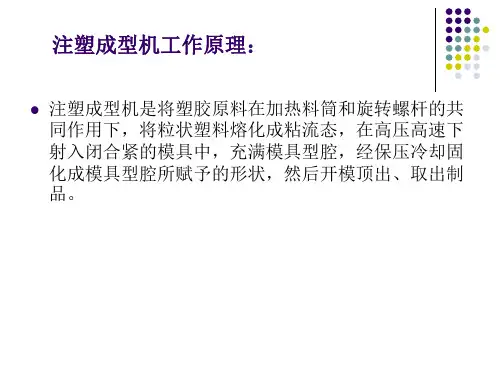

注塑成型机工作原理：
注塑成型机是将塑胶原料在加热料筒和旋转螺杆的共 同作用下，将粒状塑料熔化成粘流态，在高压高速下 射入闭合紧的模具中，充满模具型腔，经保压冷却固 化成模具型腔所赋予的形状，然后开模顶出、取出制 品。
注塑机的分类
注塑机按照注射装置和锁模装置的排列方式： 立式注塑机 卧式注塑机 角式注塑机 多模转盘式塑料注塑机
78
140
50
237x187
280-320
100
0.4
32.4 （1.1） 18
44
注塑参数简单计算： 注射体积V=πD²L/4 D：注射杆直径 L：射胶行程 注射量m=V*ρ 注射压力P=8M1/(D²×S1η) S1：射胶丝杆导程
M1：射胶电机扭矩 注射速度ν=n*S n：电机转速 锁模压力P=2πM2/（ηS2） M2：锁模电机扭矩 S2：锁模丝杆扭矩 η：效率
立式注塑机
其合模部分和注射部分处于同一垂直中心在线，且模具 是沿垂直方向打开的。因此，其占地面积较小，容易安 放嵌件，装卸模具较方便，自料斗落入的物料能较均匀 地进行塑化。但制品顶出后不易自动落下，必须用手取 下，不易实现自动操作。立式塑料注塑机宜用于小型塑 料注塑机，一般是在60克以下的塑料注塑机采用较多， 大、中型机不宜采用。
全电双杆注塑成型机结构：
塑化部件
塑化部件有柱塞式和螺杆式两种，下面就对螺杆式做一下介绍。 螺杆式塑化部件主要由螺杆、料筒、喷嘴等组成，塑料在旋转螺
杆的连续推进过程中，实现物理状态的变化，最后呈熔融状态而 被注入模腔。因此，塑化部件是完成均匀塑化，实现定量注射的 核心部件。 螺杆式塑化部件的工作原理：预塑时，螺杆旋转，将从料口落入 螺槽中的物料连续地向前推进，加热圈通过料筒壁把热量传递给 螺槽中的物料，固体物料在外加热和螺杆旋转剪切双重作用下， 并经过螺杆各功能段的热历程，达到塑化和熔融，熔料推开止逆 环，经过螺杆头的周围通道流入螺杆的前端，并产生背压，推动 螺杆后移完成熔料的计量，在注射时，螺杆起柱塞的作用，在油 缸作用下，迅速前移，将储料室中的熔体通过喷嘴注入模具。 螺杆式塑化部件一般具有如下特点： ① 螺杆具有塑化和注射两种功能； ② 螺杆在塑化时，仅作预塑用； ③ 塑料在塑化过程中，所经过的热历程要比挤出长； ④ 螺杆在塑化和注射时，均要发生轴向位移，同时螺杆又处于时 转时停的间歇式工作状态，因此形成了螺杆塑化过程的非稳定性。
注塑成型机是将塑胶原料在加热料筒和旋转螺杆的共 同作用下，将粒状塑料熔化成粘流态，在高压高速下 射入闭合紧的模具中，充满模具型腔，经保压冷却固 化成模具型腔所赋予的形状，然后开模顶出、取出制 品。
注塑机的分类
注塑机按照注射装置和锁模装置的排列方式： 立式注塑机 卧式注塑机 角式注塑机 多模转盘式塑料注塑机
78
140
50
237x187
280-320
100
0.4
32.4 （1.1） 18
44
注塑参数简单计算： 注射体积V=πD²L/4 D：注射杆直径 L：射胶行程 注射量m=V*ρ 注射压力P=8M1/(D²×S1η) S1：射胶丝杆导程
M1：射胶电机扭矩 注射速度ν=n*S n：电机转速 锁模压力P=2πM2/（ηS2） M2：锁模电机扭矩 S2：锁模丝杆扭矩 η：效率
立式注塑机
其合模部分和注射部分处于同一垂直中心在线，且模具 是沿垂直方向打开的。因此，其占地面积较小，容易安 放嵌件，装卸模具较方便，自料斗落入的物料能较均匀 地进行塑化。但制品顶出后不易自动落下，必须用手取 下，不易实现自动操作。立式塑料注塑机宜用于小型塑 料注塑机，一般是在60克以下的塑料注塑机采用较多， 大、中型机不宜采用。
全电双杆注塑成型机结构：
塑化部件
塑化部件有柱塞式和螺杆式两种，下面就对螺杆式做一下介绍。 螺杆式塑化部件主要由螺杆、料筒、喷嘴等组成，塑料在旋转螺
杆的连续推进过程中，实现物理状态的变化，最后呈熔融状态而 被注入模腔。因此，塑化部件是完成均匀塑化，实现定量注射的 核心部件。 螺杆式塑化部件的工作原理：预塑时，螺杆旋转，将从料口落入 螺槽中的物料连续地向前推进，加热圈通过料筒壁把热量传递给 螺槽中的物料，固体物料在外加热和螺杆旋转剪切双重作用下， 并经过螺杆各功能段的热历程，达到塑化和熔融，熔料推开止逆 环，经过螺杆头的周围通道流入螺杆的前端，并产生背压，推动 螺杆后移完成熔料的计量，在注射时，螺杆起柱塞的作用，在油 缸作用下，迅速前移，将储料室中的熔体通过喷嘴注入模具。 螺杆式塑化部件一般具有如下特点： ① 螺杆具有塑化和注射两种功能； ② 螺杆在塑化时，仅作预塑用； ③ 塑料在塑化过程中，所经过的热历程要比挤出长； ④ 螺杆在塑化和注射时，均要发生轴向位移，同时螺杆又处于时 转时停的间歇式工作状态，因此形成了螺杆塑化过程的非稳定性。

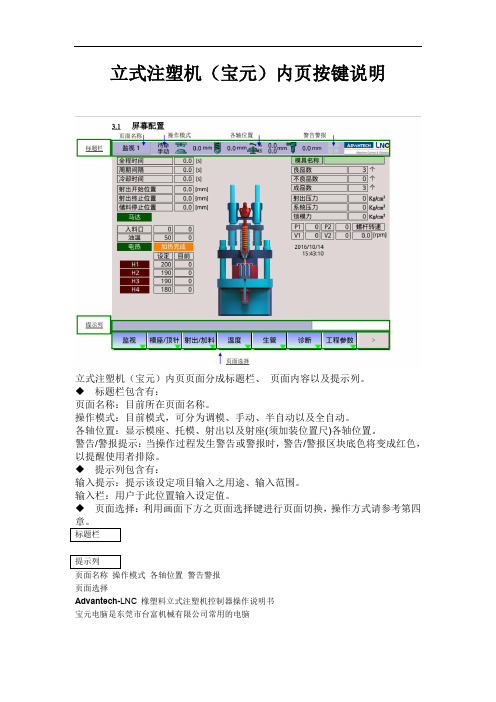

立式注塑机(宝元)内页按键说明
立式注塑机（宝元）内页按键说明
立式注塑机（宝元）内页页面分成标题栏、页面内容以及提示列。
◆ 标题栏包含有：
页面名称：目前所在页面名称。
操作模式：目前模式，可分为调模、手动、半自动以及全自动。
各轴位置：显示模座、托模、射出以及射座(须加装位置尺)各轴位置。
警告/警报提示：当操作过程发生警告或警报时，警告/警报区块底色将变成红色，以提醒使用者排除。
◆ 提示列包含有：
输入提示：提示该设定项目输入之用途、输入范围。
输入栏：用户于此位置输入设定值。
◆ 页面选择：利用画面下方之页面选择键进行页面切换，操作方式请参考第四
页面名称操作模式各轴位置警告警报
页面选择
Advantech-LNC 橡塑料立式注塑机控制器操作说明书
宝元电脑是东莞市台富机械有限公司常用的电脑
页面选择
LNC-IN 系列页面布局使用树状结构，将功能类似之页面置于同一群组，方便使用者设定。
页面下方之功能键F1 至F7 可供使用者于群组间之页面进行切换。
并可利用进入下一层
目录(循环式)。
LNC-IN 系列之画面群组分类如下所示。
开机进入监视页面后，将位于主群组目录，利用页面选择键F1 至F7 可进入各群组，进入群组后将跳出该群组之页面选择。
以上的讲解的是宝元电脑的主面的按键说明书，下次为大家讲解内页面的电脑的按键说明。
如有什么不懂的请大家留言，谢谢。

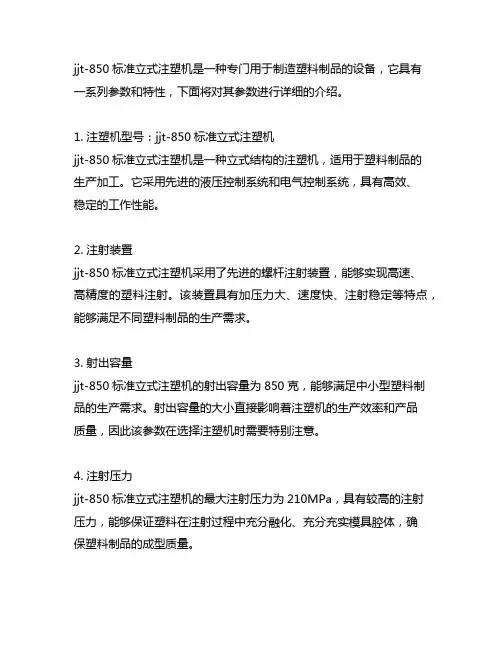

jjt-850标准立式注塑机参数
jjt-850标准立式注塑机是一种专门用于制造塑料制品的设备，它具有一系列参数和特性，下面将对其参数进行详细的介绍。
1. 注塑机型号：jjt-850标准立式注塑机jjt-850标准立式注塑机是一种立式结构的注塑机，适用于塑料制品的生产加工。
它采用先进的液压控制系统和电气控制系统，具有高效、稳定的工作性能。
2. 注射装置jjt-850标准立式注塑机采用了先进的螺杆注射装置，能够实现高速、高精度的塑料注射。
该装置具有加压力大、速度快、注射稳定等特点，能够满足不同塑料制品的生产需求。
3. 射出容量jjt-850标准立式注塑机的射出容量为850克，能够满足中小型塑料制品的生产需求。
射出容量的大小直接影响着注塑机的生产效率和产品质量，因此该参数在选择注塑机时需要特别注意。
4. 注射压力jjt-850标准立式注塑机的最大注射压力为210MPa，具有较高的注射压力，能够保证塑料在注射过程中充分融化、充分充实模具腔体，确保塑料制品的成型质量。
5. 射出速度jjt-850标准立式注塑机的射出速度可调范围较大，能够满足不同塑料制品的成型要求。
射出速度的快慢直接影响着塑料在模具中的填充和充实，因此该参数的调节对注塑成型质量有着重要影响。
6. 锁模力jjt-850标准立式注塑机的锁模力为850kN，具有较大的锁模力，能够确保模具在注塑过程中保持稳定的闭合状态，防止塑料溢出和模具损坏。
7. 开模距离jjt-850标准立式注塑机的最大开模距离为320mm，能够满足不同尺寸塑料制品的成型需求。
开模距离的大小直接影响着模具的更换和调整，因此该参数在生产过程中需要进行合理的调节。
8. 加热功率jjt-850标准立式注塑机的加热功率为7.5kW，具有较大的加热功率，能够保证塑料在注射过程中达到充分的熔融温度，确保塑料制品的成型质量。
jjt-850标准立式注塑机具有一系列优秀的参数和特性，能够满足不同塑料制品的生产需要。
该设备具有高效、稳定的工作性能，适用于中小型塑料制品的生产加工。
立式注塑机吨位与锁模力对照
立式注塑机吨位与锁模力对照摘要：一、立式注塑机的基本概念二、锁模力的计算方法1.锁模力的定义2.计算公式及参数3.实例解析三、立式注塑机锁模力的调节1.调节方法2.调节注意事项四、锁模力与制品质量的关系五、总结正文：立式注塑机是一种常见的塑料加工设备，其性能参数中的锁模力对于制品的质量和生产效率具有重要影响。
本文将详细介绍立式注塑机的吨位与锁模力的对照关系，以及锁模力的计算方法、调节技巧和与制品质量的关系。
一、立式注塑机的基本概念立式注塑机是一种采用垂直合模结构的注塑机，其结构紧凑，操作简便，广泛应用于塑料制品的生产。
吨位是衡量立式注塑机性能的重要指标，它决定了注塑机的合模力和注射量。
二、锁模力的计算方法锁模力是注塑机在合模过程中对模具产生的夹紧力，用以防止模具在注射过程中因模腔压力而分开。
锁模力的计算公式为：锁模力（F）= 模腔压力（P）× 制品在分型面上的投影面积（A）其中，模腔压力P可根据制品的类型和质量要求选取，通常在250-700kg/cm之间。
制品在分型面上的投影面积A是指模具分型时，模具两侧所承受的压力面积。
实例解析：假设一款立式注塑机的吨位为100吨，制品的模腔压力为500kg/cm，制品在分型面上的投影面积为80cm。
则锁模力F = 500kg/cm × 80cm = 40000N。
三、立式注塑机锁模力的调节1.调节方法：合上调模装置开关，调整容模厚薄直到模具的两边开始固定为止，然后断开调模装置开关。
手动操作开模，到开模开尽为止，启动调模装置，减少模厚产生锁模力，断开调模装置，慢速锁模操作。
2.调节注意事项：在调节锁模力时，要注意渐进式地减少模厚，以免模厚减少过多导致不能锁模。
同时，要根据制品的质量和生产要求，合理选择模腔压力和投影面积，确保锁模力满足生产需求。
四、锁模力与制品质量的关系锁模力与制品质量密切相关。
合适的锁模力可以保证模具在注射过程中保持稳定，防止因模腔压力而产生变形或破裂，从而保证制品的尺寸精度和表面质量。
立式注塑机操作规范
立式注塑机操作技能与规范1．开机：首先打开机器C45电源，等机器通电后观察显示屏是否有显示，如无显示或者按键没有动作，请检查紧急停止开关是否复位，（一般顺时针旋转即可）等手段开关指示灯点亮后再按下电热开关电热开始加温.根据自己所注塑的产品材料设定合适的温度，目视显示屏加温段是否正常.等温度到达后，按下马达，让机器运转一会儿.2．调试：当电热和马达启动正常后，开始调试温度，位置与压力（开模，合模，低压，高压，射出，储料，顶出的位置及压力）时间速度.注意调试注塑成型五要素1.温度：材料温度，料筒温度，模具温度，干燥温度，环境温度2.压力：射出压力，保压压力，背压，脱模压力，开模压力，锁模压力3时间：射出时间，保压时间冷却时间干燥时间储料时间4：速度：射出速度，储料速度，开合模速度顶出速度5.位置：储料位置，顶出位置，开合模位置.3．点检：观察机器有无异响，漏油，保护电眼是否有效（用手挡住电眼，按合模键测试）不合模代表电眼有效，反之异常。
检查各按钮是否正常，为了您的安全，一定要做好点检记录后进入工序生产.4．清洗残余塑料：一切就绪后开始空注塑3-4次，把料筒残余料排空；具体为射料-储料-射料-储料重复3-4次；（注意;射料一定要用挡板遮挡，以防塑料喷射到脸部造成伤害）最后在储料状态手动合模-座进-开模5．半自动：按下半自动键，启动合模按钮进入半自动-注塑-储料-冷却-顶出-检查产品是否完好；（如需放嵌件的还要在半自动前放好嵌件）重复以上操作；进入下一模。
6．注塑5大要素1.温度：材料温度，料筒温度，模具温度，干燥温度，环境温度2.压力：射出压力，保压压力，背压，脱模压力，开模压力，锁模压力3.时间：射出时间，保压时间冷却时间干燥时间储料时间4：速度：射出速度，储料速度，开合模速度顶出速度5.位置：储料位置，顶出位置，开合模位置.7．拆模：当我们注塑需要换模具时，首先拆掉模具：及先合模状态，关闭马达，以防因误碰按键和紧急回升导致开模和其余动作，造成人员伤害和模具损坏。

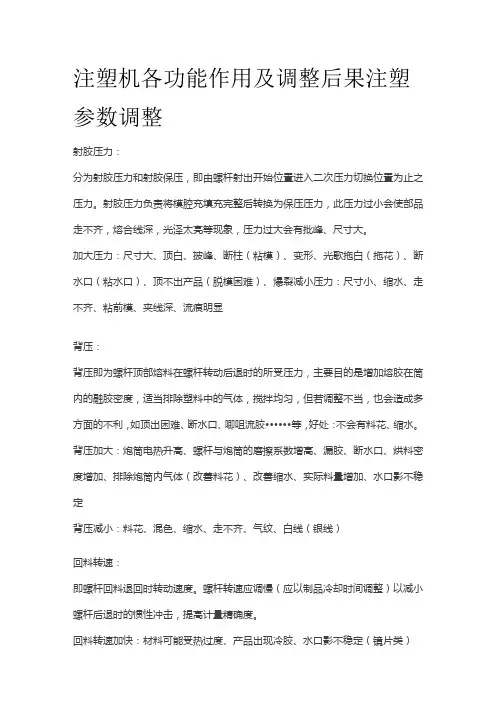

注塑机各功能作用及调整后果 注塑参数调整
注塑机各功能作用及调整后果注塑参数调整射胶压力：分为射胶压力和射胶保压，即由螺杆射出开始位置进入二次压力切换位置为止之压力。
射胶压力负责将模腔充填充完整后转换为保压压力，此压力过小会使部品走不齐，熔合线深，光泽太亮等现象，压力过大会有批峰、尺寸大。
加大压力：尺寸大、顶白、披峰、断柱（粘模）、变形、光歌拖白（拖花）、断水口（粘水口）、顶不出产品（脱模困难）、爆裂减小压力：尺寸小、缩水、走不齐、粘前模、夹线深、流痕明显背压：背压即为螺杆顶部熔料在螺杆转动后退时的所受压力，主要目的是增加熔胶在筒内的融胶密度，适当排除塑料中的气体，搅拌均匀，但若调整不当，也会造成多方面的不利，如顶出困难、断水口、唧咀流胶••••••等，好处：不会有料花、缩水。
背压加大：炮筒电热升高、螺杆与炮筒的磨擦系数增高、漏胶、断水口、烘料密度增加、排除炮筒内气体（改善料花）、改善缩水、实际料量增加、水口影不稳定背压减小：料花、混色、缩水、走不齐、气纹、白线（银线）回料转速：即螺杆回料退回时转动速度。
螺杆转速应调慢（应以制品冷却时间调整）以减小螺杆后退时的惯性冲击，提高计量精确度。
回料转速加快：材料可能受热过度、产品出现冷胶、水口影不稳定（镜片类）回料转速减慢：周期可能延长射胶速度：熔融的塑料在模腔内的流动速度，流动得快、慢决定了部品熔接线的深浅、光泽的程度，排气不良造成的烧焦、批峰、走不齐等。
射胶速度加快：料花出现、夹线好转、走不齐、烧焦、披峰、气泡、气线变深射胶速度减慢：缩水、走不齐、夹线倒索：螺杆旋转回料到设定位置后，再进行不转后退的动作，便可防止射咀与唧咀接触处的处流涎现象，改善射咀处的冷胶。
倒索加大：料花倒索减小：冷胶、胶丝射胶速度VLV2、V3、V4、V5:Vl加大：水口影、胶丝、气纹、披峰Vl减小：走不齐、波纹、水口位偏光、水口位缩水V2加大：水口影、胶丝、水口爆裂、披峰V2减小：水口位偏光、波纹、胶丝V3加大：披峰、顶白、烧焦V3减小：夹线深、走不齐、偏光V4加大：披峰、烧焦、走不齐（排气不良）V4减小：走不齐、夹线深、偏光、尺寸小V5加大：披峰、烧焦、烧白、走不齐（排气不良）V5减小：走不齐、夹线深、偏光、尺寸小炮筒温度：炮筒温度升高：披峰、缩水、变色、胶丝、返胶、回不到料炮筒温度降低：走不齐、啤不出产品射胶时间：射胶时间是在规定的时间内，在一定的压力下，融胶进入模腔内，能使模具刚好填充完整所需的时间。
立式注塑机宝元的页面功能说明
立式注塑机宝元的页面功能说明4.1 监视群组【监视页面1】Advantech-LNC 橡塑料台富立式注塑机控制器监视页面主要用于生产运行时，用以监控机台主要信息。
【监视页面2】此页面可监控各部位生产时序，下方时间计数即为该次的周期时间。
【时间设定】橡塑料立式注塑机控制器操作说明书此页面主要是用来设定生产运行时各动作前的延迟时间与警报是否作用时间。
参数功能设定说明：◆ 全程限制时间：自动运行下，完成整个生产周期之最大容许时间。
当逾时则警报提示。
◆ 周期间隔时间：全自动生产时，当模次生产结束至下一模次生产之等待时间。
◆ 冷却时间：依选用模式开始计时，当时间到达设定值后才允许开模动作。
◆ 关模前延迟时间：自动/半自动时，进行关模动作前之延迟时间。
◆ 开模前延迟时间：自动/半自动时，进行开模动作前之延迟时间。
◆ 座进前延迟时间：自动/半自动时，进行座进动作前之延迟时间。
◆ 座退前延迟时间：自动/半自动时，进行座退动作前之延迟时间。
◆ 射出前延迟时间：自动/半自动时，进行射出动作前之延迟时间。
◆ 射退前延迟时间：自动/半自动时，进行后松退动作前之延迟时间。
◆ 顶进前延迟时间：自动/半自动时，进行托进动作前之延迟时间。
◆ 顶退前延迟时间：自动/半自动时，进行托退动作前之延迟时间。
◆ 加料前延迟时间：自动/半自动时，进行加料动作前之延迟时间。
◆ 移模前延迟时间：自动/半自动时，进行移模动作前之延迟时间。
【一般功能】橡塑料台富立式注塑机控制器此页面之功能列表为机械厂依需要提供给终端用户的功能选项。
【输入输出】信号简易输入此页面可监看输入信号是否正常，提供机械厂与终端用户问题排除信息。
【输入输出】信号简易输出Advantech-LNC 橡塑料台富立式注塑机控制器操作说明书此页面可监看输出信号是否正常，提供机械厂与终端用户问题排除信息。
【输入输出】面板按键此页面可监看面板输入是否正常，提供机械厂与终端用户问题排除信息。

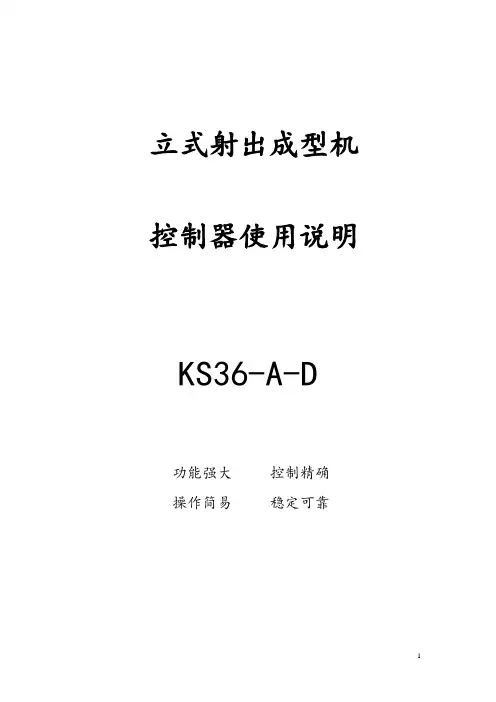

立式注塑机控制器KS36~A~D说明书
立式射出成型机控制器使用说明KS36-A-D功能强大控制精确操作简易稳定可靠安全措施：1、紧急开模。
把紧急开模按扭开关接入X11端口，异常情况下压扣紧急开模按扭时，控制器会停止关模而转为开模。
2、安全电眼。
把安全电眼讯号接入X10端口，当安全电眼被遮时，控制器会停止关模。
注：电眼必须选择被遮时输出低电平的型号。
3、推荐选配我司的关模保护板，型号为CLM-SAFE。
第一章工作参数之显示KS36-A的操作面板上有3个LED数码管显示器，布局及编号如图1所示，在不同的操作模式下对应的显示信息如下：1、数码管DISP1，用于显示分段计时、全程时间、产量，通过“计时/计数”键选择，当系统出现报警时，DISP1亦显示出报警代号，直至报警解除。
分段计时，按一次“计时/计数”键为全程时间，再按一次为产量。
2、数码管DISP2，通常情况下用于显示设定压力值或工作压力值。
按“温度”键进入温度模式时显示温度实际值。
按“F2”键进入压力线性化调整时显示调整点的分度值。
3、数码管DISP3，通常情况下用于显示设定时间值或工作时间值。
按“温度”键进入温度模式时显示温度设定值。
按“F2”键进入压力线性化调整时显示调整点值。
操作面板左边的一竖排指示灯用于表示相应的时间项，当某个指示灯亮时，则DISP3中就显示出与之相应的时间值。
操作面板右边的一竖排指示灯用于表示相应的压力项，当某个指示灯亮时，则DISP2中就显示出与之相应的压力值。
操作面板中间的一横排指示灯用于表示温度项，比如当H1灯亮时，表示DISP3中显示的是第一温段的设定值，DISP2中显示的是第一温段的当前值。
操作面板下方为手动按键区，每个键都有相应的指示灯，灯亮时表示与之对应的动作有输出。
图1第二章工作参数之设定一、时间的设定。
1、通过“”或“”键（如图2）选择相应的时间设定值并在DISP3中显示出来，用“”或“”键可分别更改当前设定值的个、十、百位，完成操作后系统会自动退出设定模式并保存数据。
注塑机台操作说明书(立式)
5.料管温度热键启动，则加热开始，须待设定值温度 达到后，才可射胶动作。
6.检查顶针
7.放置端子
6.将料管内过久的塑料射出数模，视其融化状态而停 止。
7.按下射座前进，使射嘴与模具咀嘴密合后，按下半 自动键，关模键，则一周期的动作开始。
8.以半自动生产N模次，且观察成品状态，在无不良， 无异常状态下，方可正常生产。 10.在生产后1小时内，须每隔10分钟观察其成品变化 程度，并经初件品检合格后，方能正式量产。 11.机台保养，依日常保养表，维护规定处理。
1.电源开关
2.操作面板面
3.电热马达开关
4.检查开锁模
5.检查左右滑板
按半自动批量生产
检查料管温度、模 温、液压油 注塑完单停机
关闭电热马达 关闭总电源
4.机台上方有机台操作键如下： 马达启动、马达停止、手动、半自动、调模前、调模 退、关模、闭模、射胶、加料、松 退、顶针前进、顶针后退、自动顶出、射座进、射座 退。
注塑机台操作说明书(立式）
文件编号：PD-SOP-002
版本：A0
操作图示
操作说明
打开电源开关
1.把机台电源由“OFF”切至“ON”位置，则由电源系 统启动； 2.依电脑指示，以输入键读取档案内容；
页次：1/1
图片说明
启动电热马达开关
检查操作面板、检查 开锁模、检查左右滑 板、检查顶针 放置端子
3.依实际需要按下功能键如下： A．开关模：可调整射胶的速度、压力、位置、时间之 变换； B．射胶：可调整射胶、保压、加料的速度、压力、位 置； C．温度：可输入料管每段的温度值与偏差值； D．顶针：可调整顶出的速度、压力、长度次数； E．生管：可输入数值，使其显示产量、次数、成型稳 定性； F．功能：可输入冷却/中间/周期时间/与机器手臂、 背压的使用与否；
6.检查顶针
7.放置端子
6.将料管内过久的塑料射出数模，视其融化状态而停 止。
7.按下射座前进，使射嘴与模具咀嘴密合后，按下半 自动键，关模键，则一周期的动作开始。
8.以半自动生产N模次，且观察成品状态，在无不良， 无异常状态下，方可正常生产。 10.在生产后1小时内，须每隔10分钟观察其成品变化 程度，并经初件品检合格后，方能正式量产。 11.机台保养，依日常保养表，维护规定处理。
1.电源开关
2.操作面板面
3.电热马达开关
4.检查开锁模
5.检查左右滑板
按半自动批量生产
检查料管温度、模 温、液压油 注塑完单停机
关闭电热马达 关闭总电源
4.机台上方有机台操作键如下： 马达启动、马达停止、手动、半自动、调模前、调模 退、关模、闭模、射胶、加料、松 退、顶针前进、顶针后退、自动顶出、射座进、射座 退。
注塑机台操作说明书(立式）
文件编号：PD-SOP-002
版本：A0
操作图示
操作说明
打开电源开关
1.把机台电源由“OFF”切至“ON”位置，则由电源系 统启动； 2.依电脑指示，以输入键读取档案内容；
页次：1/1
图片说明
启动电热马达开关
检查操作面板、检查 开锁模、检查左右滑 板、检查顶针 放置端子
3.依实际需要按下功能键如下： A．开关模：可调整射胶的速度、压力、位置、时间之 变换； B．射胶：可调整射胶、保压、加料的速度、压力、位 置； C．温度：可输入料管每段的温度值与偏差值； D．顶针：可调整顶出的速度、压力、长度次数； E．生管：可输入数值，使其显示产量、次数、成型稳 定性； F．功能：可输入冷却/中间/周期时间/与机器手臂、 背压的使用与否；

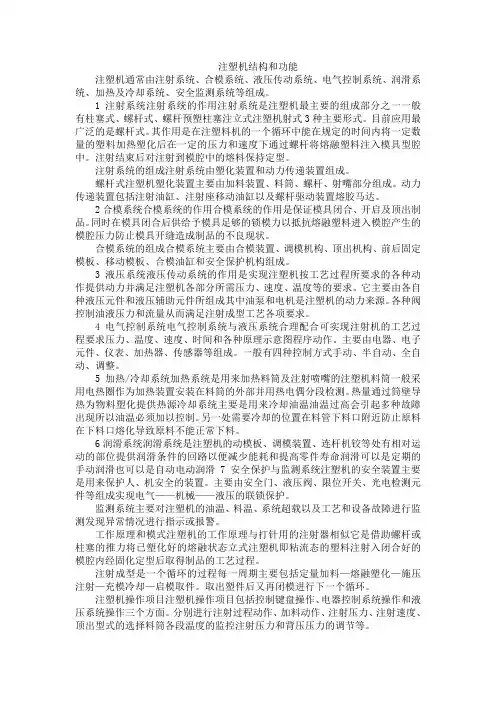

注塑机结构和功能
注塑机结构和功能注塑机通常由注射系统、合模系统、液压传动系统、电气控制系统、润滑系统、加热及冷却系统、安全监测系统等组成。
1注射系统注射系统的作用注射系统是注塑机最主要的组成部分之一一般有柱塞式、螺杆式、螺杆预塑柱塞注立式注塑机射式3种主要形式。
目前应用最广泛的是螺杆式。
其作用是在注塑料机的一个循环中能在规定的时间内将一定数量的塑料加热塑化后在一定的压力和速度下通过螺杆将熔融塑料注入模具型腔中。
注射结束后对注射到模腔中的熔料保持定型。
注射系统的组成注射系统由塑化装置和动力传递装置组成。
螺杆式注塑机塑化装置主要由加料装置、料筒、螺杆、射嘴部分组成。
动力传递装置包括注射油缸、注射座移动油缸以及螺杆驱动装置熔胶马达。
2合模系统合模系统的作用合模系统的作用是保证模具闭合、开启及顶出制品。
同时在模具闭合后供给予模具足够的锁模力以抵抗熔融塑料进入模腔产生的模腔压力防止模具开缝造成制品的不良现状。
合模系统的组成合模系统主要由合模装置、调模机构、顶出机构、前后固定模板、移动模板、合模油缸和安全保护机构组成。
3液压系统液压传动系统的作用是实现注塑机按工艺过程所要求的各种动作提供动力并满足注塑机各部分所需压力、速度、温度等的要求。
它主要由各自种液压元件和液压辅助元件所组成其中油泵和电机是注塑机的动力来源。
各种阀控制油液压力和流量从而满足注射成型工艺各项要求。
4电气控制系统电气控制系统与液压系统合理配合可实现注射机的工艺过程要求压力、温度、速度、时间和各种原理示意图程序动作。
主要由电器、电子元件、仪表、加热器、传感器等组成。
一般有四种控制方式手动、半自动、全自动、调整。
5加热/冷却系统加热系统是用来加热料筒及注射喷嘴的注塑机料筒一般采用电热圈作为加热装置安装在料筒的外部并用热电偶分段检测。
热量通过筒壁导热为物料塑化提供热源冷却系统主要是用来冷却油温油温过高会引起多种故障出现所以油温必须加以控制。
另一处需要冷却的位置在料管下料口附近防止原料在下料口熔化导致原料不能正常下料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（5）喷嘴冷料入模。注塑机通常都因顾及压力损失而只装直通式喷嘴。但是如果机筒前端和喷嘴温度过高，或在高压状态下机筒前端储料过多，产生“流涎”，使塑料在未开始注射而模具敞开的情况下，意外地抢先进入主流道入口并在模板的冷却作用下变硬，而妨碍熔料顺畅地进入型腔。这时，应降低机筒前端和喷嘴的温度以及减少机筒的储料量，减低背压压力避免机筒前端熔料密度过大。
（4）塑料熔块堵塞加料通道。由于塑料在料斗干燥器内局部熔化结块，或机筒进料段温度过高，或塑料等级选择不当，或塑料内含的润滑剂过多都会使塑料在进入进料口缩径位置或螺杆起螺端深槽内过早地熔化，粒料与熔料互相黏结形成“过桥”，堵塞通道或包住螺杆，随同螺杆旋转作圆周滑动，不能前移，造成供料中断或无规则波动。这种情况只有在凿通通道，排除料块后才能得到根本解决。

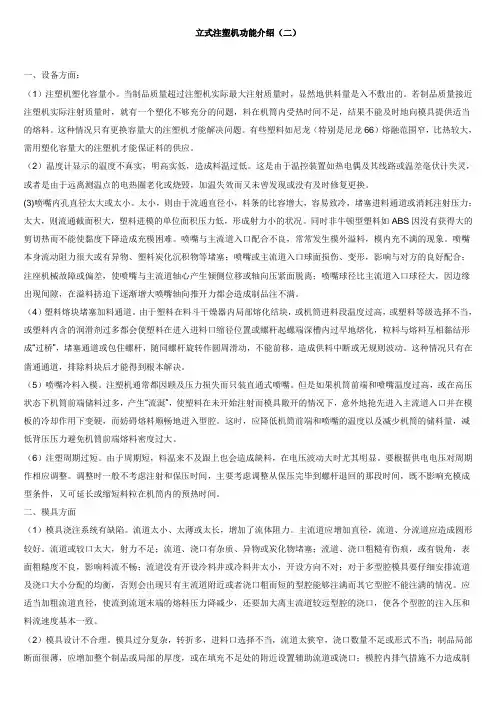

立式注塑机功能介绍（二）
