三菱电梯图纸详解——抱闸回路篇三菱电梯看图纸系列提高篇之抱闸回路很多人可能国产电梯图纸看的666，但是看到三菱图纸的时候就懵逼了，其实他们都是有相似的地方的，所以便于理解，我们引入了国产电梯系统的两个概念：抱闸强激、抱闸维持。

在开始讲解三菱电梯抱闸回路之前我们先来看一个国产电梯新时达F5021的一个抱闸回路1-1图。

我们先来说一下为啥会有抱闸强激这个玩意。

抱闸刚开始打开的一瞬间需要的电压是比较大的，抱闸打开之后一般只需要一半的电压就可以维持抱闸打开不会闭合的这个状态。

这个类似于你骑自行车的经历，大家应该都知道你骑上自行车要想让那个轮子转起来，你把轮子从静止状态变为运动状态的这个瞬间克服的阻力是比较大的，但是这个轮子转起来之后阻力相对来说就比较小了，你只需要很小的力气就可以保持轮子一直转动。

抱闸强激就是为了克服抱闸由静止状态瞬间变为打开状态这个比较大的阻力而诞生的。

电梯有了运行信号之后，KMB抱闸接触器和KMZ抱闸强激接触器同时吸合，抱闸回路走的就是下面1-2图的线路，这个回路就是抱闸强激回路。

很多人可能就会说他为啥不走那个限流电阻，这里我们来打个不是很恰当的比喻，这里有两条水渠，一条畅通无阻，另外一条前面有一个大土堆，水流到达这两条水渠之后肯定是流向那条畅通无阻的水渠而不会流向另外一条水渠。

这个限流电阻就是这里的那个大土堆，这样讲你应该明白了吧。

然后抱闸完全打开之后，抱闸检测开关就会给主板一个信号：报告主板，抱闸已经完全打开。

然后主板就会命令抱闸强激接触器KMZ失电弹开，然后抱闸回路原来走的那个路线就断开了，现在他别无选择就只能走那个抱闸限流电阻，就是1-3图的线路，这个回路就是抱闸维持回路。

现在我们再回归三菱图纸，三菱电梯是没有抱闸强激接触器这个玩意的，但是却有个东西起到了跟抱闸强激接触器一样的作用，这个东西就是抱闸检测开关。

所以我在这里也把三菱电梯的抱闸回路分为了两个回路，一个是抱闸强激回路，一个就是抱闸维持回路。

电梯工作原理及结构图(总4页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除电梯功能及结构图一、主要是由控制部分、驱动部分及曳引部分组成。

从以上链接地址中可以看出电梯全部结构的组成，区别于卷扬机的是，它有交互性、有舒适且安全的乘坐空间。

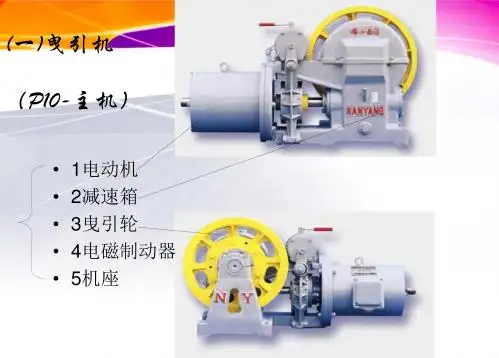

电梯简单理解是这样工作的：它是将动力电能，通过某种变频装置或直接向驱动装置供电，由驱动装置拖动曳引装置，再通过曳引装置上悬挂的钢丝绳拉动井内轿厢做上下运行工作。

所有这些动力驱动是由很多的电气装置、机械装置实现整合工作的。

二、为什么电梯在楼上，而在一楼一按它就会下来呀？电梯停候在上面某层，当一楼按下外召唤时，实际上简单的理解是一个触点开关，按下去的一瞬间，指令通过井内电线传输到控制柜的主控制板（或信号控制板或PC机控制板或最原始的电梯就是继电器动作），我们以控制板为例，它收到瞬间信号以后再次触动控制板内的固有程序，同时由它输出电梯准备如何响应的指令，分别至外呼灯亮及驱动装置，最后电能直接或间接驱使电机带动变速箱转动，通过钢丝绳与曳引轮的摩擦力带动轿厢向下运行，每一层都有一个平层装置来采集电梯所处位置，当电梯快到一楼时，控制板通过程序输出不同信号来控制驱动装置，使电梯换速到1楼平层开门，实现电梯外召指令。

三、为什么在轿厢里按几楼就会在几楼停呀？工作方法类同于你提到的第二个问题，只是把外召按钮搬到了轿内，工作运行也相同。

唯一不同的是轿厢指令起动的程序与外召唤不同，程序是独立的，外召唤有上、下按钮，而轿内的没有上、下之分是直达（除非路过的楼外有同方向召唤指令），站在外面按上及下所响应的结果是不同的，这里我不做详解了，相信楼主经常做电梯有感触，当你要下楼时同时按上、下所得到的电梯响应是有区别的，电梯做的功也不同，不利于节能。

1.电气原理图、电气敷线图及电气符号说明表1)电气符号说明表代号 名称 型号规格 数量安装位置 备注M1 交流电动机 1 上机房M2 自动加油装置 1 上机房BZ 抱闸线圈 AC220V 1 上机房KU 上行方向继电器 DRM570730L 1 控制箱KD 下行方向继电器 DRM570730L 1 控制箱KSP 加速信号继电器 DRM570730L 1 控制箱KC1 制动接触器 3TB44-22 1 控制箱KC2 辅助制动接触器 3TB44-22 1 控制箱KA1 安全检测继电器 DRM570012L 1 控制箱KA2 安全接触器 3TB40-22 1 控制箱KDT 附加制动接触器 3TB40-22 1 控制箱KPH 相序继电器 ABJ1-122 1 控制箱K1 主电源开关 JFD11-80 1 控制箱K2 照明电源开关 DZ47-63 C6 1 控制箱K3 断路器 C45N 3P C40 控制箱FU1、FU2熔断器 6A 2 控制箱FU3 4A 1 控制箱 FU4、FU5、FU7 2A 3 控制箱 FU6 0.5A 1 控制箱XAS2P插座 36V/10A 2 控制箱XAX 下分线箱XS2P+PE插座 220V/10A 2 控制箱XX 下分线箱 GYM 故障显示译码板 XS-Ⅲ 1 控制箱 PGS 上故障显示盒 1 上右端头围裙板 PGX 下故障显示盒 1 下左端头围裙板 V1 上部光电感应开关 ELS263R(ELS263E) 1 上部围裙端头板 V2、V3 上部光电感应开关 BA2M-DDT 2 上部前壁板 V4 下部光电感应开关 ELS263R(ELS263E) 1 下部围裙端头板 V5、V6 下部光电感应开关 BA2M-DDT 2 下部前壁板 CS 接近开关 HS-CS12-N11-V050 2 主机链轮旁 BPQ 变频器 CIMR-F7B4011A 1 上机房 R 制动电阻 1000W 72Ω 2 上机房 PLC 可编程控制器 FX1S-20MR 1 控制箱TC1 电源变压器 TDB100-06 1 控制箱TC2 电源变压器 TDB63-01 1 控制箱TC3 开关电源 S-15-24 1 控制箱SSY 上端钥匙开关LA□-720Y 2 上右端头围裙板SXY 下端钥匙开关 下左端头围裙板SJT2 上端急停按钮LA□-720P 2 上右端头围裙板SJT 3 下端急停按钮 下左端头围裙板SJT 1 控制箱急停按钮LA49-□□J/4 2 控制箱SJT 4 分线箱急停按钮 下分线箱 XJD 检修插头 1 手控检修装置 XJS 上检修插座 1 控制箱 XJX 下检修插座 1 下分线箱SJS 检修上行按钮 1 手控检修装置 SJX 检修下行按钮 1 手控检修装置 SJT 停止按钮 LA49-□□J/4 1 手控检修装置SZS 上正常-检修转换开关LA49-□□X/2 2控制箱SZX 下正常-检修转换开关下分线箱EAS 上梯级照明 AC220V20W绿色 2 上端金属架内 EAX 下梯级照明 下端金属架内 DL 电铃 UC□475 1 金属骨架内STS 上梯级蹋陷开关UKT 2 中上部STX 下梯级蹋陷开关 中下部SZL 左梯级链断链开关UKS 6 涨紧装置SYL 右梯级链断链开关 涨紧装置SS1 上左梳齿异常开关 上梳齿前沿板左下 SS2 上右梳齿异常开关 上梳齿前沿板右下 SS3 下左梳齿异常开关 下梳齿前沿板左下 SS4 下右梳齿异常开关 下梳齿前沿板右下SC1 上左出入口开关LXW403D 4 上左出入口围裙板内SC2 上右出入口开关 上右出入口围裙板内 SC3 下左出入口开关 下左出入口围裙板内 SC4 下右出入口开关 下右出入口围裙板内SW1 上左围裙板开关LXW403D 4 上左围裙板内侧SW2 上右围裙板开关 上右围裙板内侧 SW3 下左围裙板开关 下左围裙板内侧 SW4 下右围裙板开关 下右围裙板内侧SF1 左扶手带断带开关LXK3-20S/J 2 涨紧装置SF2 右扶手带断带开关 涨紧装置 SCL 驱动链断链开关 LXK3-20S/J 1 驱动链旁 SDT 附加制动器检测开关 TR236 1 主驱动旁 DT 电磁铁线圈 5N 380VAC 1 主驱动旁 EU 上部方向指示器 TGF-100 1 上部外盖板端头 ED 下部方向指示器 TGF-100 1 下部外盖板端头2)电气原理图3)电气接线图。

电梯电气原理图电梯电气原理图一．概述不同的电梯，不论采用何种控制方式，总是按轿厢内指令，层站召唤信号要求，向上或向下起动，起行，减速，制动，停站。

电梯的控制主要是指对电梯原动机及开门机的起动，减速，停止，运行方向，指层显示，层站召唤，轿车内指令，安全保护等指令信号进行管理。

操纵是实行每个控制环节的方式和手段。

二．常规继电器控制的典型控制环节1.自动开关门的控制线路自动门机是安装于轿厢顶上，它在带动轿门启闭时，还需通过机械联动机构带动层门与轿门同步启闭。

为使电梯门在启闭过程中达到快，稳的要求，必须对自动门机系统进行速度调节。

当用小型直流伺服电机时，可用电阻串并联方法。

采用小型交流转矩电动机时，常用加涡流制动器的调速方法。

直流电机调速方法简单，低速时发热较少，交流门机在低速时电机发热厉害，对三相电机的堵转性能及绝缘要求均较高。

2. 轿内指令和层站召唤线路轿内操纵箱上对应每一层楼设一个带灯的按钮，也称指令按钮。

乘客入轿厢后按下要去的目的层站按钮，按钮灯便亮，即轿内指令登记，运行到目的层站后，该指令被消除，按钮灯熄灭。

电梯的层站召唤信号是通过各个楼层门口旁的按钮来实现的。

信号控制或集选控制的电梯，除顶层只有下呼按钮，底层只有上呼按钮外，其余每层都有上下召唤按钮。

3.电梯的选层定向控制方法常用的机种如下；手柄开关定向井道分层转换开关定向井道永磁开关与继电器组成的逻辑电路定向机械选层器定向双稳态磁开关和电子数字电路定向电子脉冲式选层装置定向4.电梯的定向，选层线路电梯的方向控制就是根据电梯轿厢内乘客的目的层站指令和各层楼召唤信号与电梯所处层楼位置信号进行比较，凡是在电梯位置信号上方的轿厢内指令和层站召唤信号，令电梯定上行，反之定下行。

方向控制环节必须注意以下几点：轿内召唤指令优先于各层楼召唤指令而定向。

电梯要保持最远层楼乘客召唤信号的方向运行在司机操纵时，当电梯尚未启动运行的情况下，应让司机有强行改变电梯运行方向的可能性在检修状态下，电梯的方向控制由检修人员直接持续揿按轿内操纵箱上或轿厢顶上的方向按钮，电梯才能运行，而当松开方向按钮，电梯即停止。

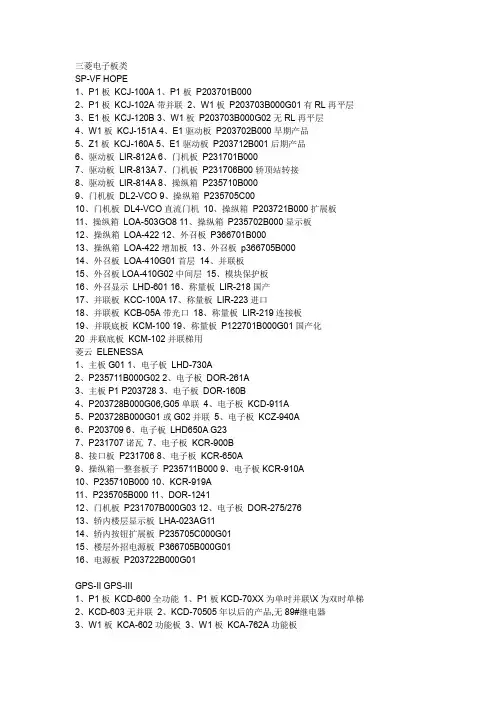

三菱电子板类SP-VF HOPE1、P1板KCJ-100A 1、P1板P203701B0002、P1板KCJ-102A带并联2、W1板P203703B000G01有RL再平层3、E1板KCJ-120B 3、W1板P203703B000G02无RL再平层4、W1板KCJ-151A 4、E1驱动板P203702B000早期产品5、Z1板KCJ-160A 5、E1驱动板P203712B001后期产品6、驱动板LIR-812A 6、门机板P231701B0007、驱动板LIR-813A 7、门机板P231706B00轿顶站转接8、驱动板LIR-814A 8、操纵箱P235710B0009、门机板DL2-VCO 9、操纵箱P235705C0010、门机板DL4-VCO直流门机10、操纵箱P203721B000扩展板11、操纵箱LOA-503GO8 11、操纵箱P235702B000显示板12、操纵箱LOA-422 12、外召板P366701B00013、操纵箱LOA-422增加板13、外召板p366705B00014、外召板LOA-410G01首层14、并联板15、外召板LOA-410G02中间层15、模块保护板16、外召显示LHD-601 16、称量板LIR-218国产17、并联板KCC-100A 17、称量板LIR-223进口18、并联板KCB-05A带光口18、称量板LIR-219连接板19、并联底板KCM-100 19、称量板P122701B000G01国产化20 并联底板KCM-102并联梯用菱云ELENESSA1、主板G01 1、电子板LHD-730A2、P235711B000G02 2、电子板DOR-261A3、主板P1 P203728 3、电子板DOR-160B4、P203728B000G06,G05单联4、电子板KCD-911A5、P203728B000G01或G02并联5、电子板KCZ-940A6、P203709 6、电子板LHD650A G237、P231707诺瓦7、电子板KCR-900B8、接口板P231706 8、电子板KCR-650A9、操纵箱一整套板子P235711B000 9、电子板KCR-910A10、P235710B000 10、KCR-919A11、P235705B000 11、DOR-124112、门机板P231707B000G03 12、电子板DOR-275/27613、轿内楼层显示板LHA-023AG1114、轿内按钮扩展板P235705C000G0115、楼层外招电源板P366705B000G0116、电源板P203722B000G01GPS-II GPS-III1、P1板KCD-600全功能1、P1板KCD-70XX为单时并联\X为双时单梯2、KCD-603无并联2、KCD-70505年以后的产品,无89#继电器3、W1板KCA-602功能板3、W1板KCA-762A功能板4、驱动板KCR-650A 4、E1驱动板KCR-759C5、门机板DOR-111B带到站钟5、门机板DOR-120A6、DOR-110不带到站钟6、DOR-545轿顶转接板7、DOR-525轿顶站转接7、DOR-14305年以后的产品8、操纵箱LHS-200C8层指令板8、操纵箱LHS-400A指令板9、LHS-210A扩展板9、LHS-410A扩展板10、LHD-650B内显10、LHD-650显示板11、外召板LHH-100AG24层站CPU 11、外召板LHH-200APVC面板12、外召显示LHH-022单位显示12、LHH-206不锈钢面板13、LHH-023双位显示13、并联板KCC-70214、并联板KCC-400 14、模块保护板15、模块保护板KCZ-610 15、称量板LIR-218国产16、称量板LIR-218国产16、LIR-223进口17、LIR-223进口17、LIR-219连接板18、LIR-219连接板18、门电机配X65AC-08模块编码器1、无机房PM150RSA060 1、PC-10/20 SP-VF1.0m/s速度用2、驱动模块CM150DY-24H 2、SET3R1024/64 SP-VV(A)梯用3、驱动模块2MBI150N-120 3、SET5R1024/64 SP-VF(A)梯用4、驱动模块CM200DY-12H 4、X65AC-01 SP-VF非1.0m/s速度用5、驱动模块2MBI200N-060 5、X65AC-08门机编码器6mm6、驱动模块2MBI300N-060 6、X65AC-08门机编码器8mm7、驱动模块CM300DY-12H 7、X65AC-10 GPS-CR轴径458、再生模块CM75E3Y-12E 8、X65AC-20 2型/3型/HOPE主机用9、再生模块CM150E3Y-12E 9、SBX8192-5MD X65AC-31无机房梯用10、驱动模块QM200HH-H11、驱动模块SQD300A6012、再生模块QAE75AA60三菱常规配件易损件类按钮类1、油杯方型1、MTB-1 单位圆型2、MTB-2 双位蒂森型3、LHB-005 外召单位2、滑块三菱型4、LHB-006 外召双位3、靴衬8kg 5、LHB-007 轿内单位13kg 6、LHB-008 轿内双位5kg 7、LHB-051 单位4、HOS电锁VF型8、LHB-052 双位5、2801 HOPE/SG-VFA 9、DA150 SG-VFA DC12V6、2型PVC 10、DA160 SP-VFA DC12V7、2型不锈钢11、DA180 HOPE DC12V8、3型12、DA411 HOPE-2G DC12V9、操纵箱锁VF型13、DA430 HOPE-2 DC12V2型10、门勾锁开关类11、三角锁左/右LXW5-11N(安全触板开关)12、氖灯按钮及楼层显示LX-028(直流门机)13、温度保险135度（SF-VF）S3-1370(缓速常闭)14、温度保险GPS-2 HOPE S3-1370(新型缓速常闭)15、温度保险150℃2A220欧（GPS-3 HOPE-2）S3-1371(缓速常开)16、三菱称量钢丝绳有机房EL-1375(限速器)17、S-N21 DC125接触器EL-3654(抱闸)18、S-N50 DC125接触器双簧片(门钩锁)19、三菱曳引轮24系列431\432（层门副门开关）20、三菱曳引轮36系列AZ-05\06\061（层门副锁开关）21、光幕9mm DS-121\131（层门副锁开关）22、光幕三菱二合一3SE3（国产缓冲器）23、三菱称量钢丝绳无机房称量装置LWP-211\122（SP-VF）24行程开关ZR231-11Y（非自复位一开一闭）ZR231-02Z(非自复位二常闭)TR231-11YU（自复位一开一闭）TR231-02YU（自复位二常闭）ZS231-11YU（非自复位一开一闭）TV231-11YU（自复位一开一闭）UKS（自复位一常闭）UKT（非自复位一常闭）干簧管YG-1（SG-VP）平层开关YG-25（GPS-2/3）平层开关YG-28（HOPE）平层开关PAD-1（D8V）位置开关YA043D-166（三菱变频门限位）。

VFCL电梯控制系统中，微机与外围电路（如安全开关、信号显示器和到站钟等）的信息，均需要通过外围I/O电路实现传送。

外围I/O电路主要有：触点信号接收电路和驱动信号输出电路两大类。

为了防止干扰，对I/O电路均采取了隔离措施，并使用内、外电路的工作电源和接地相互独立。

1、触点信号接收电路
触点信号接收电路用于接收门机、平层装置和各种安全开关等外围电路的信号，信号经过光电耦合器隔离后，向CPU总线传送。

图1是典型的触点信号接收电路的接线图，这是一个被广泛应用的电路，结构简单，实用性较强
2、驱动信号输出电路
驱动信号输出电路用于向层站显示器、制动器等外部电路输出驱动信号。

由于外围电路所需要的驱动功率不同，因此，驱动信号输出电路又分为大功率输出和小功率输出两种电路。

大功率输出电路，由晶闸管电路构成（图2）。

小功率输出电路，由继电器构成（图3）。
