污泥干化设备

哪里有污泥干化机工作原理
污泥干化机是一种专门用来处理污泥的设备，其工作原理如下：
1. 脱水：首先，将污泥进料到污泥干化机中，通过刮刀或螺旋推进器等装置将污泥均匀地布置在干化机内部的干化区域。

然后，启动机械设备，对污泥进行初步脱水处理，去除部分水分。

2. 干燥：在脱水后，经过预热器进行预热，然后进入干燥区域。

在干燥区域内，通过加热装置提供的热源，将污泥中的水分蒸发出去，从而使污泥逐渐干燥。

同时，干燥过程中产生的大量水蒸气通过排气装置排出。

3. 燃烧：干燥后的污泥进入燃烧区，通过高温燃烧，将污泥中的有机物质以及其他可燃物质彻底分解。

燃烧时产生的高温和热量不仅可以维持污泥干化机内的高温状态，还可以转化为热能进行回收利用。

4. 排放：经过干燥和燃烧处理后，污泥的水分大大降低，体积和重量也大幅减少。

然后，干化机通过排料装置将处理好的污泥排出机器，通常以颗粒固态的形式排放。

综上所述，污泥干化机的工作原理主要包括脱水、干燥、燃烧和排放等环节，通过连续的操作，将污泥处理成干燥状况，实现对污泥的资源化利用。

一、工业污泥空心桨叶式污泥干燥机（印染污泥桨叶烘干机、化工污泥桨叶干化设备）技术参数：136干燥16-11-29-88物料：工业污泥（印染污泥、化工污泥）PH：6～9氯离子：300ppm～1000ppm进料污泥：≥100吨/天，70%含水率出料污泥：≤40%含水率运行时长：24小时运行，按360天/年运行计热源：压力0.6～0.8Mpa，温度约200℃过热蒸汽电压：380V 50Hz二、工业污泥空心桨叶式污泥干燥机（印染污泥桨叶烘干机、化工污泥桨叶干化设备）设备结构：2.1 结构原理以双轴式为例介绍其结构(空心桨叶干燥机可分为单、双、四根) 。

它由带夹套的端面呈W型壳体、上盖、两根有叶片的中空轴、两端的端盖、通有介质的旋转接头、金属软管以及包括齿轮、链轮的传动机构等部件组成。

设备的核心是两根空心轴和焊在轴上的空心搅拌桨叶。

桨叶形状为楔形的空心半圆形，可以通入加热介质。

除了起搅拌作用外，也是设备的的传热体。

桨叶的两主要传热侧面成斜面，因此当物料与斜面接触时，随着叶片的旋转，颗粒很快就从斜面滑开，使传热表面不断更新，强化了传热。

在桨叶的三角形底部设有刮板，以将沉积于壳底的物料刮起，防止产生死角。

桨叶的排布和各部位尺寸均有一定要求，而且在进料区、干燥区、排料区除桨叶外，另设有辅助机构，以保证整机操作稳定，干燥均匀。

此外，停留时间亦可调节。

空心桨叶干燥机传热面有叶片、搅拌轴、壁面等几部分，而且叶片的传热面积占很大一部分，所以设备结构紧凑，单位容积传热面积大。

另外，搅拌、混合使物料剧烈翻动，从而获得很高的传热系数，因此占地面积和空间都很小，节省了厂房基建费用。

干燥过程气体用量少，流速低，被气体带走的粉尘量少，所以干燥后气体粉尘回收方便，回收设备体积小，可以节省设备投资。

对于需要回收溶剂的干燥过程，可以大大提高溶剂浓度。

由于桨叶结构特殊，物料在干燥过程中交替收到挤压和松弛，强化了干燥。

干燥室内物料的充满率很高，可以达到80%－90%,物料的停留时间通过调节加料速度、搅拌轴转速、物料充满度等参数可调，从几分钟到几小时内任意调节。

污泥干化技术介绍随着国家对污泥含水率要求的提升，如《城镇污水处理厂污泥处置园林绿化用泥质》GBT23486-2022，要求含水率2 主要污泥干化产品转鼓式污泥干化机：适用于规模较大的干化项目；按信道数量分为单信道和三信道转鼓干化机；全干化污泥颗粒粒径分布匀称，平均粒径1-4mm。

带式污泥干化机：低温带式桨叶式污泥干化机：间接加热，热媒为蒸汽或导热油等；无需干泥返混，适用于全干化和半干化；半干化污泥为疏松团装，全干化污泥粒径卧式转盘式污泥干化机：间接加热，热媒为蒸汽或导热油；需干泥返混，适用于污泥全干化和半干化；半干化污泥为疏松团状，全干化污泥颗粒粒径分布不匀称。

立式圆盘式污泥干化机：间接加热，热媒一般只采纳导热油；需干泥返混，仅适用于污泥全干化；全干化污泥颗粒粒径分布匀称，平均粒径1-5mm。

流化床式污泥干化机：直接加热、间接加热或混合加热，热媒为蒸汽或导热油等；无需干泥返混，适用于污泥全干化和半干化；半干化污泥颗粒粒径不匀称，全干化污泥粒径1-5mm。

喷雾式污泥干化机：直接加热，热媒为烟气、热空气、过滤蒸汽等；无需干泥返混，适用于污泥全干化和半干化；雾化液滴粒径在30-150um。

3 污泥干化技术进展趋势无论是工业污泥还是市政污泥，其处理的一个可行性目的就是可以作为原料返回到工艺中。

目前国家出台了多项政策，鼓舞污泥减量化、稳定化、无害化、资源化。

降低污泥含水率是减量化的途径，这也是污泥资源化利用的前提，因而污泥干化技术在国内大力推广。

节能化：世界银行估量，2022年中国由于空气污染造成的环境和健康损失将达到GDP总量的13%，中国政府承诺2022年单位国内生产总值CO2排放比2022年下降40%~45%。

《“十三五”节能减排工作方案》要求，到2022年，全国万元国内生产总值能耗要比2022年下降15%，能源消费总量要掌握在50亿吨标准煤以内。

全国化学需氧量、氨氮、二氧化硫、氮氧化物挥发性有机物排放总量比2022年分别下降10%、10%、15%、15%和10%以上。

污泥处置技术干化方案概述随着城市化进程的加速和工业生产的不断扩大，污水处理厂越来越重视污泥的处理，干化处理成为了一种主流的污泥处理方式。

本文将介绍污泥处置技术中的干化方案。

干化技术干化技术是通过将污泥中的水份蒸发掉，使固体体积减小、重量变轻，从而降低处理成本和环境污染，同时产生大量的有机肥料。

干化技术一般分为太阳能干化、机械干化和热泵干化三类。

太阳能干化太阳能干化是利用太阳能进行污泥的蒸发处理。

将污泥置于露天场地，利用阳光和自然风力将污泥进行干化。

太阳能干化具有处理成本低、无污染的特点。

但是其处理周期长，对于污泥含水率高、容积大的污泥无法进行有效处理。

机械干化机械干化是将污泥置于干燥设备中，通过机械手段将水份蒸发掉。

该技术具有高效、产生有机肥料的特点，可以对含水率高、容积大的污泥进行有效处理。

但是机械干化的处理成本较高，一般适用于大型污水处理厂。

热泵干化热泵干化是将污泥置于热泵设备中，利用热泵对污泥进行干化处理。

该技术具有比太阳能干化周期短、比机械干化处理成本低的特点。

并且可以同时进行污泥干化和热能回收利用。

但是热泵干化设备复杂，一般适用于中型污水处理厂。

干化方案选择原则在进行干化方案选择时，一般需要考虑以下几个方面：污泥性状污泥的性状对干化处理方案的选择有很大的影响。

如含水率、容积等因素都会影响干化处理的效率。

对于含水率高、容积大的污泥，一般采用机械干化或热泵干化。

而含水率低、容积小的污泥可以采用太阳能干化或机械干化。

处理成本干化处理的成本包括设备投资、能耗成本和维护成本等。

一般来说，太阳能干化处理成本低，但处理周期长；机械干化投资大但成本低；热泵干化处理成本较低，但设备复杂。

环保要求干化处理的辅机能量来源一般是化石能源，对于环保要求高的场合，可以考虑采用太阳能干化或热泵干化。

结论污泥处置技术中的干化方案很多，选择时需要根据具体情况综合考虑污泥性状、处理成本和环保要求等因素。

在实际操作中要注意设备的维护和运行管理，确保污泥的干化效率和肥料质量。

介绍几种污泥干化技术1 引言随着社会的发展和人类的进步，人们对生存环境的保护和改善意识不断加强。

加之，国家对环境保护政策实施力度不断加强，使全国范围内污水处理率不断提高，各城市纷纷建设污水处理厂，大、中、小型污水处理厂已达几百座，而且还在迅速增加。

各污水处理厂都面临着如何处置每天产生的大量剩余污泥的问题。

在我国目前尚无妥善的最终处置方法，加之，致病菌的超标，传统上用作农肥，不能完全符合卫生标准。

特别是天津市作为老工业城市，污水中工业废水的比例一直较高，污泥中含有一定比例的重金属物质长期使用会在土壤中富集，造成土地板结，因此近年来污水处理厂脱水污泥无适当出路随意堆放造成二次污染，污泥处置问题已经成为多数污水处理厂急待解决的问题，污泥处置是否妥当已关系到污水处理厂的生存。

纵观欧、美一些国家进入80年代末期，由于污泥在农用、填埋、投海上的各种限制条件和不利因素的逐渐突出，也由于污泥热干化技术在欧、美等国家一些污水处理厂的成功应用，使污泥干化技术在西方工业发达国家很快推广开来。

例如：欧盟在80年代初只有数家污水处理厂采用污泥热干化设备处理污泥，但到1994年底已有110家污泥干化处理厂，并且还在逐年增加。

这项技术同时也得到了越来越多发展中国家环境工程界的重视，也为我国污泥处置提供了宝贵的经验。

2 污泥干化设备的类型2.1 按热介质与污泥接触的方式可分为：2.1.1直接加热式：将燃烧室产生的热气与污泥直接进行接触混合，使污泥得以加热，水分得以蒸发并最终得到干污泥产品，是对流干化技术的应用；2.1.2间接加热式：将燃烧炉产生的热气通过蒸气、热油介质传递，加热器壁，从而使器壁另一侧的湿污泥受热、水分蒸发而加以去除，是传导干化技术的应用；2.1.3“直接一间接”联合式干燥：即是"对流一传导技术"的结合。

2.2 按设备的形式分为：转鼓式、转盘式、带式、螺旋式、离心干化机、喷淋式多效蒸发器、流化床、多重盘管式、薄膜式、浆板式等多种形式。

全干化产品为小颗粒状 ，主要用于土地利 用。 在污 泥半干化 工艺 中 （ 含 固率 ＜ ５ ０ ％） ，干燥
物质不经返混而被一次性干燥后排 出。所排废气不
定且无 臭味 、无病原 体生物 ，可用 于焚烧 回收热值 需除尘可 以直接进行冷凝液化 。用于半干化 的干燥 个焚烧炉相连 ，将半干化污泥进行 自给 或用作肥 料 和土壤改 良剂 （ 若重金 属不超标 ） 。这 器一般与 １

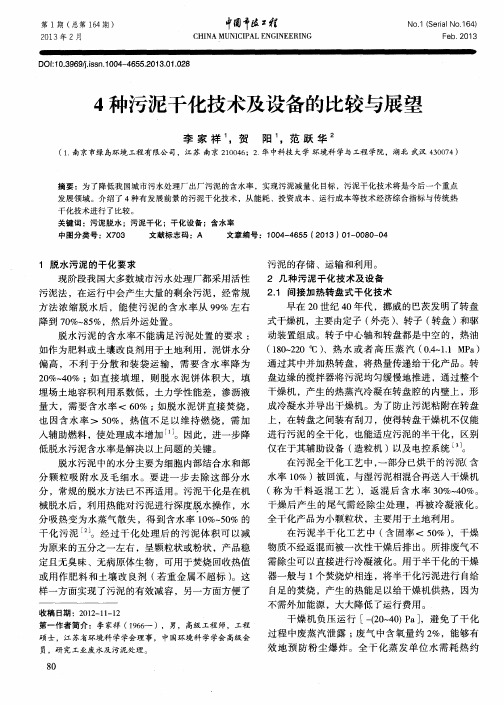

４ 种污泥干化技术及设备的比较与展望
李 家祥 ’ ，贺 阳 ’ ，范 跃 华
（ １ ． 南京市绿 岛环境 工程有 限公 司 ，江 苏 南京 ２ １ ０ ０ ４ ６ ；２ ． 华 中科技 大 学 环境科 学－ ３工程 学院 ，湖北 武汉 ４ － ３ ０ ０ ７ ４）
摘 要 ：为 了降低 我 国城 市污水处 理厂 出厂污 泥 的含 水率 ，实现污 泥减量 化 目标 ，污泥 干化技 术将是 今后一 个重 点
１ 脱 水 污 泥 的干 化 要 求
污泥的存储 、运输 和利用 。 ２ 几 种污泥干化技术及设备
现 阶段我 国大多数城市 污水处理厂都采用活性
． １ 间接加热转盘式干化技术 污泥法 ，在运行 中会 产生大量 的剩余 污泥 ，经 常规 ２ 早在 ２ ０ 世纪 ４ Ｏ年代 ，挪威 的巴茨发 明了转 盘 方 法浓 缩脱 水后 ，能使污 泥 的含 水 率从 ９ ９ ％ 左右
分 颗 粒 吸附水 及 毛 细水 。要 进一 步 去除 这部 分水
成冷凝水并导出干燥机 。为了防止污泥粘附在转盘
上 ，在转盘之间装有刮刀 ，使得转盘干燥 机不仅能
仅在于其辅助设备 （ 造粒机 ）以及 电控 系统 。 在污泥全干化工艺 中， 一部分 已烘干 的污泥（ 含 水率 １ ０ ％） 被 回流 ，与湿污泥相混合再送 人干燥机

污泥干化设备比选干化工艺的选择和设计应充分考虑降低污泥吨水蒸发热耗和吨水蒸发电耗，综合选择干化产品含固率、干化热源和介质、循环气体量和温度，根据实际情况配置循环气体净化和余热回收。

市场上的污泥干化备主要有：三通式回转圆通干燥机（即转鼓干燥机）、间接加热式回转圆通干燥机、带粉碎装置的回转圆通干燥机、流化床干燥机、蝶式干燥机、浆叶式干燥机、盘式干燥机、带式干燥机、太阳能污泥干燥房等。

1三通式回转圆通干燥机三通式回转圆通干燥机的结构图见图4.2-1、图4.2-2图1-1三通式回转圆通干燥机结构图图1-2三通式回转圆通干燥机由于普通的回转圆通干燥机，包括三通式回转圆通干燥机，只能干燥颗粒状的物料。

所以，湿污泥首先要与干污泥进行混合，产生含水为40%左右的半干污泥，然后再进入三通式回转圆通干燥机进行干燥。

干湿污泥的比例大约为1.5到2。

因此，此系统需要混合机，粉碎机和筛分机。

整个系统的投资很大。

运行参数为：热空气进口温度为：650度；热空气出口温度为：100 度；蒸发每磅水需消耗1600BTU的热量，折合每公斤水需消耗8170KJ的热量。

2回转圆通干燥机回转圆通干燥机的工艺流程与三通式回转圆通干燥机相似，只是能耗稍高。

转筒干燥器的主体是略带倾斜并能回转的圆筒体。

湿物料从左端上部加入，经过圆筒内部时，与通过筒内的热风或加热壁面进行有效地接触而被干燥，干燥后的产品从右端下部收集。

在干燥过程中，物料借助于圆筒的缓慢的转动，在重力的作用下从较高一端向较低一端移动。

干燥过程中的所用的热载体一般为热空气、烟道气或水蒸气等。

如果热载体（如热空气、烟道气）直接与物料接触，则经过干燥器后，通常用旋风除尘器将气体中挟带的细粒物料捕集下来，废空气则经旋风除尘器后放空。

回转圆筒干燥器是一种处理大量物料干燥的干燥器。

由于运转可靠，操作弹性大、适应性强、处理能力大，广泛使用于冶金、建材、轻工等部门。

回转圆筒干燥器一般适用于颗粒状物料，也可用部分掺入干物料的办法干燥粘性膏状物料或含水量较高的物料，并已成功地用于溶液物料的造粒干燥中。

为延续污泥在安全性、可靠性、绿色化的优质性能，始终走在污泥处理技术前列的常州干燥，在融合国际领先生产工艺与本土化现状后，经过多年砥砺，自主研发出空心桨叶干燥机。

上述负责人进而指出，空心桨叶干燥机，即一种以热传导为主的卧式搅拌型连续干燥设备。

因搅拌叶片形似船桨，故得名如斯。

作为一款倡导节能环保特色的制造设备，常州干燥的空心桨叶干燥机自是“不甘人后”。

因运作过程中主要倚赖热传导间接加热，故而大量留存的热量利用率将会令该设备效能得以高效提升。

同时，随着搅拌、混合会使物料剧烈翻动，空心桨叶干燥机可获得更高传热系数，占地面积小的特质便随之而来。

此外，由于独特的桨叶结构，物料在干燥过程中不断受到交替的挤压与松弛，使得干燥室内的填充率远超80%。

尔后，通过调节加料速度、搅拌轴转速、物料充满度等参数，常州干燥的空心桨叶干燥机将力促污泥脱水与干化达至指定效果。

目前，该设备已运用于市政污泥、印染污泥、造纸污泥、电镀污泥等重点行业，并凭借连续生产、高效动能、合理成本赢收获了诸多市场赞誉。

可以说，污泥烘干设备的广泛应用，为破局城市污泥处理困境，提升污水处理行业的供给品质，构建水杯民生的战略体系奠定了坚实基础。

无疑，改革已箭在弦上，而常州干燥所坚持的就是顺应时代命题，满足市场需求，奉献出“常州干燥制造”的燎原星火。

136.一611.二988一、污泥干化处理设备，淤泥干化系统，污泥浆叶式烘干设备概述楔型空心桨叶干燥机可对膏状、颗粒状、粉状、浆状物料间接加热或冷却，可完成干燥、冷却、加热、灭菌、反应、低温煅烧等单元操作。

设备中特殊的楔型搅拌传热桨叶，具有较高的传热效率和传热面自清洁功能。

空心轴上密集排列着楔型中空桨叶，热介质或冷却介质经空心轴流经桨叶。

单位有效容积内传热面积很大，热介质温度从-40℃到320℃，可以是水蒸汽，也可以是液体型：如热水、导热油等。

冷却介质可以是冷水或冷冻盐水。

间接传导加热，没有携带空气带走热量，热量均用来加热物料。

污泥干化详细方案一、背景介绍污泥是指城市污水处理厂处理过程中产生的固体废弃物，具有高湿度和高含水率的特点。

为了有效处理和处置污泥，避免对环境造成负面影响，污泥干化技术应运而生。

本文将详细介绍污泥干化的方案及其流程。

二、污泥干化设备选择在污泥干化工程中，设备的选择对干化效果具有重要影响。

常见的污泥干化设备有带式干燥机、回转干燥机、真空干燥机等。

根据实际情况，可以根据干化需求选择合适的设备。

三、污泥干化流程1. 污泥收集和预处理：首先，需要收集污泥并进行初步处理。

包括污泥的收集、固液分离和去除大颗粒杂质等。

2. 污泥混合和均质：将不同来源的污泥进行混合，并进行均质处理。

这可以提高干化过程中的干燥效果。

3. 混合污泥输送：将均质后的混合污泥输送到干化设备中。

可以通过螺旋输送机或皮带输送机等进行输送。

4. 干化过程：将混合污泥送入干化设备，通过加热和脱湿作用，使污泥中的水分蒸发，从而实现干燥效果。

干燥过程中，需要控制温度和湿度，确保污泥能够均匀、充分地干燥。

5. 污泥干燥后处理：在干化完成后，应对干燥后的污泥进行后处理。

可以对污泥进行冷却、粉碎等处理，以便于后续的处理和利用。

四、污泥干化的优势和应用1. 减少废弃物体积：污泥在经过干化处理后，水分含量明显降低，从而减小了污泥的体积。

这有助于减少污泥处理的成本和占地面积。

2. 资源化利用：经过干化处理后的污泥，可以进行资源化利用。

例如，可将干化后的污泥作为有机肥料、建材原料等。

3. 环境友好：通过污泥干化技术，有效降低了污泥中的有害物质含量，减少了对环境的污染。

4. 应用广泛：污泥干化技术适用于城市污水处理厂、工业废水处理厂等污泥处理场景。

五、污泥干化方案的注意事项1. 设备选择：根据污泥的特性和处理要求，选择合适的干化设备，并确保设备的品质和性能达到要求。

2. 温度和湿度控制：在干化过程中，合理控制干燥设备的温度和湿度，以确保污泥能够充分干燥，避免过高或过低的温湿度对干化效果的影响。

2
技术背景
国家每年含水率80%的污泥总量约4000万吨，成份复杂，处置难度高，大部分以填埋 为主，目前国家要求含水率需达到60%才能填埋。
国家对污泥处置的四化要求是：减量化，无害化，稳定化，资源化。其中污泥减量化 在污泥处置中占有非常重要的位置，最符合中国国情。
目前国内污泥减量化主要以污泥深度脱水为主，污泥从80%含水率脱水到60%，污泥 总量会减少一半，后续处置将会变得容易。干化焚烧也是减量处置的一种技术手段，但能 耗很高，臭气和粉尘处理也很麻烦。
热干化
不受气候影响的各类规模 泥量规模不限，热源取 能耗高，工艺操作及设备
的市政污水厂里厂
得途径多，不加药剂 复杂
电渗透
适合于市政污水厂污泥脱 水至80%以后的工艺段， 适合于任何市政污水厂
泥量规模不限，电能清 洁环保，不加药剂，泥 国内规模化应用刚起步， 质优良，设备投资适中，产业化应用需要时间 能耗较低
由于电渗透对污泥有调质作用，使加压脱水具备了前提条件，实验证明，加压结 合电渗透对提供脱水效果降低能耗具有增效提产的作用。 本设备加压在电渗透中段 施加，压区四周设计有可上下浮动的弹性密封框，防止污泥受压后挤出。正压加压 过程分为低压、中压、高压三段，弹性密封框在密封的同时还起到缓冲瞬间高压作 用，从而实现对污泥的梯次柔性加压。
参数 型序批式压力电渗透污泥深度脱水设备
10T—100T可选，模块化 序批
含水率80%左右污泥 50%-60%
<0.2kWh/kg水分 60-100
设备特点
电动能结合正压和负压，脱水干化效果好。 工作电流较低，阳极板寿命长。 极板更换及结垢清理方便简单。 滤带清洗水耗量低。
设备全自动化运行，稳定可靠。 模块化组合，制造成本较低，安装方便，可在线扩产满足不

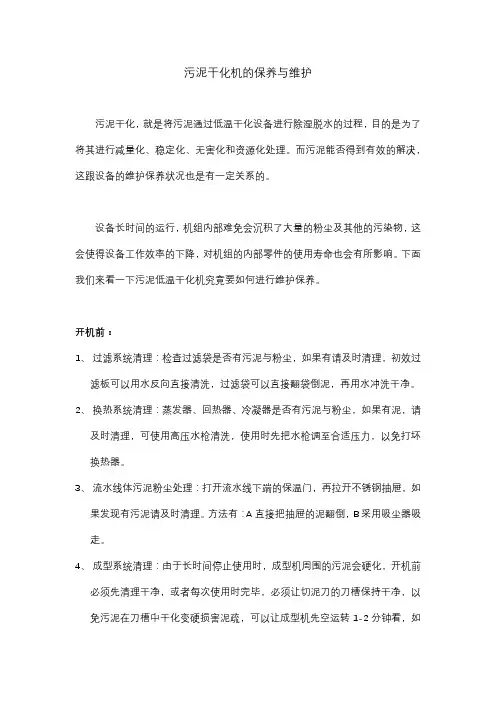

污泥干化机的保养与维护污泥干化，就是将污泥通过低温干化设备进行除湿脱水的过程，目的是为了将其进行减量化、稳定化、无害化和资源化处理。

而污泥能否得到有效的解决，这跟设备的维护保养状况也是有一定关系的。

设备长时间的运行，机组内部难免会沉积了大量的粉尘及其他的污染物，这会使得设备工作效率的下降，对机组的内部零件的使用寿命也会有所影响。

下面我们来看一下污泥低温干化机究竟要如何进行维护保养。

开机前：1、过滤系统清理：检查过滤袋是否有污泥与粉尘，如果有请及时清理，初效过滤板可以用水反向直接清洗，过滤袋可以直接翻袋倒泥，再用水冲洗干净。

2、换热系统清理：蒸发器、回热器、冷凝器是否有污泥与粉尘，如果有泥，请及时清理，可使用高压水枪清洗，使用时先把水枪调至合适压力，以免打坏换热器。

3、流水线体污泥粉尘处理：打开流水线下端的保温门，再拉开不锈钢抽屉，如果发现有污泥请及时清理。

方法有：A直接把抽屉的泥翻倒，B采用吸尘器吸走。

4、成型系统清理：由于长时间停止使用时，成型机周围的污泥会硬化，开机前必须先清理干净，或者每次使用时完毕，必须让切泥刀的刀槽保持干净，以免污泥在刀槽中干化变硬损害泥疏，可以让成型机先空运转1-2分钟看，如果没有清洗干净，再人工清洗干净。

关机后：1、成型机不积累污泥，长时间污泥留在成型泥箱将会变成硬泥块，会导致下次成型故障；2、湿泥输送机不能存留大量污泥，否则长时间不使用将会卡死；3、泥网带运输器不能存留大量污泥，否则长时间会一定腐蚀；4、停机6小时以上应将干燥室内所有污泥干燥并清出，并延时工作10分钟保持烘干房内干燥避免腐蚀；5、密闭循环冷却水冬季应确保添加防冻液避免系统结冰冻；停机24小时以上应确保进料湿泥清除干净；6、停机后对系统进行清洗后应适当运行部分压缩机除湿，确保烘干房干燥；检查电控柜、电控箱清洁情况，如发现有粉尘，请用吸尘器及时清理。

污泥是污水处理后的副产物，是一种由有机残片、细菌菌体、无机颗粒、有害重金属等组成的固体废弃物。

现有的污泥干燥大多采用空气开路干燥技术，虽然此工艺流程可以充分利用干燥后污泥的价值，但存在废气废液排放量大、二次污染严重及及能源利用率低等缺点。

本公司研发了一种圆盘干燥机，该圆盘干燥机能应用于自惰式循环污泥干燥系统。

固废污泥专用圆盘（桨叶）干燥机，污泥烘干处置设备，污泥桨叶干燥设备概述：136.一611.二988圆盘式干燥机作为一种污泥间接加热干化设备在几十年前就已经应用于化学工业，食品工业以及饲料工业。

现在已经发展为相当成熟的干化工艺，在国际市场上占有率也非常高。

YPG型圆盘式干燥机不仅外壳可进行加热，同时内部盘片也进行加热，大大增加干燥面积，提高热效率，确保物料的充分烘干；干燥机是由一个横卧的外壳和一个带有蒸汽加热的转子所构成，轴上安装多个加热盘片，盘片上装有可调节角度的刮板。

在工作时既能加热物料，又可将加热中的物料沿出料端方向推移，转轴内部的蒸汽分配装置能使整齐均匀地分布到每一块加热盘片内，蒸汽在圆盘两侧的盘片内流动，使加热盘片保持恒定的温度，冷凝水通过轴端旋转接头排出。

圆盘干燥机的圆盘有两个作用：一是它给污泥提供足够大的换热面积，二是它缓慢转动，它上面的小推进器推动污泥向指定的方向流动并起到很好的搅拌作用。

圆盘干化机利用每个圆盘的双面传热，可以在小空间里提供很大的换热面积，这使得圆盘干燥机体型紧凑。

圆盘的转动变频可调，转速约为5r/min，因此磨损很小。

圆盘盘面与轴是垂直的，所以它本身的转动不影响污泥的流向，圆盘式干燥机的圆盘边缘有一些小桨叶，这些小桨叶有一定的倾角，既帮助污泥定向流动，双起到搅拌的作用。

外壳是不动的，它容纳污泥和污泥蒸发产生的水蒸汽。

外壳内壁有固定的刮刀。

刮刀很长，伸到圆盘之间的空隙，防止有大块污泥固结在盘片上。

与圆盘上的桨叶类似，固定刮刀也起到搅拌的作用。

随着主轴的旋转，物料在刮板和圆盘的共同作用下得到充分的搅拌和混合，增加最大的换热面积，加热后产生的废气从外壳顶部通过排出，管道内保持有微弱的真空度，使蒸汽不致外泄，同时避免吸入过多冷空气。

污泥干化详细方案污泥干化是指将湿性污泥通过低温加热和脱水处理，将其中的水分蒸发掉，使其成为干燥的物料。

这种处理方法可以有效地减少污泥体积、减少环境污染，并提供了一种资源回收利用的途径。

在本文中，将详细介绍污泥干化的方案。

一、主要设备1. 烘干机：烘干机是实现污泥干化的核心设备，可分为直接热源烘干和间接热源烘干两种类型。

直接热源烘干利用高温气流对污泥进行脱水、烘干处理；间接热源烘干通过传热介质（如热风或热油）间接加热污泥。

选择合适的烘干机型号和规格，确保其能够满足污泥处理量的要求。

2. 输送设备：污泥烘干过程中需要进行输送，常用的输送设备有螺旋输送机、皮带输送机等。

输送设备的选型应根据污泥的性质和处理量进行合理选择，确保输送的顺畅和高效。

3. 辅助设备：包括给料系统、排泥系统和废气处理系统等。

给料系统用于将污泥送入烘干机；排泥系统用于将烘干后的固体废物进行排除；废气处理系统用于处理烘干产生的废气，以防止污染物外排。

二、工艺流程1. 污泥收集与预处理：首先将污泥从污水处理厂或其他场所收集起来，并进行初步的沉淀与脱水处理，以减少水分含量。

2. 运输与存储：将预处理后的污泥进行运输，并存放在专门的储存设施中，以备后续处理使用。

3. 进料与加热：将储存的污泥通过输送设备送入烘干机中，烘干机内部提供适当的加热方式，使污泥开始蒸发水分。

4. 硬化与制粒：当污泥中的水分大部分蒸发后，剩余的固态物质会聚集在一起形成硬块。

此时可以采用制粒机等设备将硬块破碎，以增加其表面积和干燥效果。

5. 烘干与冷却：经过硬化制粒后的污泥再次进入烘干机，继续进行干燥；随着水分的蒸发，污泥的体积会进一步减小，直至达到所需的干燥度。

烘干完成后，需要通过冷却设备对污泥进行冷却处理，以防止过热和二次污染。

6. 产物处理：经过干燥和冷却的污泥成为干燥物料，可以进一步加工利用，如转化为固体燃料、土壤改良剂等。

三、能耗控制与运维维护1. 能耗控制：为了提高干燥效率，减少能源消耗，首先要对设备进行合理的调整和控制。

污泥干化详细方案一、概述污泥干化是一种处理污泥的有效方法，通过将污泥中的水分去除，使其含水率降低至可处理或处置的水平。

本文将介绍一种污泥干化的详细方案，包括干化过程、设备选择和操作要点。

二、干化过程1. 污泥预处理：对于含有大颗粒物质的污泥，应先进行粉碎处理，以提高干化效果。

同时，可根据污泥的特性添加一定量的助剂，如石灰、固化剂等，以促进干化过程。

2. 干化设备选择：常用的污泥干化设备有旋转干燥机、带式干燥机和间歇式干燥机。

根据污泥的特性和处理规模，选择合适的设备。

3. 干化参数调控：根据干化设备的要求，合理调整干燥温度、干燥时间和进出料速度等参数，以达到最佳的干化效果。

同时，可根据污泥的性质进行实时监测和调整。

4. 干化效果评估：针对干化后的污泥，进行含水率、有机物含量和重金属浓度等指标的检测，以评估干化效果和处理效率。

三、设备选择和操作要点1. 旋转干燥机：适用于大规模处理污泥的场合，具有干燥效果好、设备稳定等特点。

操作时，需注意定期清理设备内的污泥积存物，以保证干燥效果。

2. 带式干燥机：适用于中小型处理污泥的场合，具有占地面积小、操作灵活等特点。

操作时，需确保带式的张紧度适中，以避免偏移或松弛造成的故障。

3. 间歇式干燥机：适用于试验研究和小规模处理污泥的场合，具有操作简便、能耗低等特点。

操作时，需掌握好加热和冷却的时间控制，以提高干化效果和设备寿命。

四、运营与维护管理1. 干化设备的日常检查与维护：定期对设备进行检查，包括轴承润滑、传动部位松紧度调整和传感器的校验等，确保设备的正常运转。

2. 污泥的运输与存储管理：采用密闭的运输方式，防止二次污染。

储存时，应选取干燥通风的地点，并采取适当的防火措施，确保安全运营。

3. 废气与废水的处理：对于污泥干燥过程中产生的废气和废水，应进行适当处理，以达到环保要求。

废气可采用吸附、吸收等方法处理，废水可通过沉淀、过滤等工艺进行处理。

五、污泥干化方案的效益1. 资源化利用: 干化后的污泥含水率大幅降低，便于进行无害化处理或资源化利用，如生物质能源利用、土壤改良等。

常用污泥干化装置的分析与选型北控（杭州）生态环境投资有限公司，浙江省杭州市310000摘要：国内大多数企业选择将机械设备初步脱水后的污泥进行填埋处理，存在诸多缺点，目前采用污泥干化装置对污泥进行深度处理已是大势所趋。

简介装置污水处理系统污泥的来源及其特性，阐述已较为广泛应用的薄膜式污泥干化装置、桨叶式污泥干化装置和网带式污泥干化装置等的特点及选型。

关键词：污泥处理；新型设备；应用引言我国一次能源（化石能源）资源禀赋的特点为富煤贫油少气，为平衡我国能源消费结构，“十二五”期间现代行业的工程技术和规模得到快速发展。

项目对水资源的消耗很大，约90%的企业会采用活性污泥法对生产中产生的污水进行初步处理，污水处理系统会产生大量高含水的剩余污泥（简称污泥），且项目因生产工艺及产品的不同等，其污泥中可能存在有害的有机物（如酚类物、醛类物、苯类物）、重金属等，导致剩余污泥在装卸、运输、贮存、处理等过程中给企业带来经济和环保方面的负担。

为实现污泥的减量化处理及资源化利用，采用污泥干化装置对污泥进行深度处理是业内的大势所趋。

1.污泥处理现状1.1污泥的来源及其特性工业废水处理过程中会产生大量的固体悬浮物，这些物质统称为污泥。

污泥既可以是废水中早已存在的，也可以是废水处理过程中形成的，前者如各种自然沉淀中截留的悬浮物，后者如生物处理和化学处理过程中由原来的溶解性物质和胶体物质转化而成的悬浮物。

污泥组分不同，其性质也不同，对应的处理处置方法也不同。

企业因主生产系统工艺的不同等，所产生废水的成分有很大的区别，导致污泥成分也有很大差异。

通常而言，污泥可能具有毒性、易燃性、反应性、放射性、腐蚀性、浸出毒性及高有机物含量、高含盐等特性。

1.2目前国内污泥的处理方法企业以及市政污水处理厂通常将含水99%左右的污泥通过浓缩（如沉淀浓缩、气浮浓缩、离心浓缩）后，得到含水率95%左右的污泥，再使用污泥脱水设备（如带式污泥脱水机、离心式污泥脱水机、板框式污泥脱水机等）将其含水率从95%左右降至60%～85%。

污泥干化详细方案污泥干化技术是一种将湿污泥转化为干固体并减少废物体积的处理方法。

它能有效地处理含水率高、容积大的污泥，减少其对环境的负面影响。

本文将详细介绍污泥干化的方案，以帮助读者更好地了解和应用这种技术。

一、干化设备选择干化设备是污泥干化过程中的核心组成部分。

常见的干化设备包括带式干燥机、回转干燥机和烘干床等。

选择合适的设备需要考虑以下因素：1. 湿污泥的特性：不同的污泥成分和水分含量会对干化设备的选择产生影响。

例如，较粘稠的污泥适合采用带式干燥机，而回转干燥机适用于水分含量较高的污泥。

2. 处理能力：根据污泥处理量的大小选择合适的干化设备，确保设备能够满足处理需求。

3. 能源消耗：考虑设备能源消耗的同时，也需要考虑成本和环境影响因素，选择能源效率较高的设备。

二、干化过程控制干化过程控制对于实现高效干化具有重要意义。

以下是几点值得注意的控制要点：1. 温度控制：适当的温度有助于提高干化效率。

根据不同的污泥特性和干化设备，确定合适的温度范围，并实时监测和控制温度。

2. 冷却系统：在干化结束后，使用冷却系统对干燥的污泥进行迅速冷却，以防止残余热量的积累和进一步水分损失。

3. 气体处理：干化过程中产生的气体需要进行处理，以减少对环境的污染。

采用适当的气体处理设备，如除尘装置和尾气净化器等，确保干化过程安全环保。

三、干化后处理干化后的污泥需要进一步处理，以达到无害化和资源化的目的。

以下是几种常见的干化后处理方式：1. 压实处理：通过将干化后的污泥进行压实，减少体积，便于储存和运输。

2. 热解处理：采用热解技术将污泥转化为可再利用的资源，如生物炭和燃料气等，实现废物的资源化利用。

3. 堆肥处理：将干化后的污泥与其他有机废物混合，进行堆肥处理，制成有机肥料，用于农业或园艺。

四、具体应用案例以下是一个具体的污泥干化方案应用案例，以供参考：某市污水处理厂面临大量污泥处理问题，选择采用带式干燥机进行干化处理。

污泥干化机的作用原理
污泥干化机是一种常见的污泥处理设备，其作用原理主要包括以下几个方面：
1. 加热干燥：污泥干化机通过加热设备，如燃气燃烧炉或电热设备，将污泥进行加热。

加热时，污泥的水分被蒸发并排出机外，从而使污泥中的水分含量降低，实现干化处理。

2. 内外筒循环：污泥干化机通常由内筒和外筒构成。

内筒是污泥的干燥区域，带有筒壁从上到下呈锥形递减的设计，以便加热和干燥的均匀性。

外筒则是放置内筒的空间，外筒内设有齿轮环和齿轮以实现内筒的旋转，从而使污泥在干化过程中不断进行翻转和混合，提高干化效果。

3. 排放处理：在干化过程中，污泥中的水分含量会被蒸发为水蒸气，同时还会产生一些污泥和废气。

为了避免污染环境，污泥干化机通常会设置废气处理装置，如旋风分离器和除尘器，用于收集和处理产生的废气和污泥，从而达到环保要求。

综上所述，污泥干化机通过加热干燥和内外筒循环的方式，将污泥中的水分蒸发出来，并通过排放处理装置处理污染物，实现对污泥的干化处理。

通过这种方式，污泥的湿度降低，体积减少，便于后续的处置和利用。
