轻型钢结构厂房设计要点摘要：在进行轻工业厂房设计时，必须严格执行轻型钢结构厂房设计要点，综合考虑可能影响其设计质量的因素，进而全面提高此方面的设计质量。
基于此情况下，本文总结了厂房结构体系的选型、门式刚架柱网尺寸的选择及结构体系的布置、门式刚架设计、檩条，墙梁及拉条、支撑设计与构造、吊车梁设计方面内容做出了综合论述。
关键词：轻型钢；结构；厂房设计；要点分析引言：近年来，轻型钢结构在建筑工程中得到了越来越广泛的应用，例如在高层建筑、大跨度公共建筑中，都有轻型钢结构设计的身影，它已成为一个城市现代建筑的象征。
随着现代轻型钢结构设计水平提高，从而形式由单一的框架式发展到多元化，如肋玻结构形式、钢桁架结构形式。
一、钢结构设计1.1钢结构形式与结构布置。
钢结构在设计之前应该选择合理的结构体系，合理的建筑结构体系应该是刚柔相济。
钢结构常用的结构体系有框架、平面（桁）架、网架（壳）、索膜、轻钢、塔桅等结构形式。
在钢结构设计的整个过程中都应该注重的是概念设计，所得结构方案往往易于手算、概念清晰、定性正确，并可避免结构分析阶段不必要的繁琐运算。
一般地说要刚度均匀，力学模型清晰简便，层次清楚，条理分明，尽可能限制大荷载或移动荷载的影响范围，控制构件的侧移变形，保证结构具有足够的抗弯和抗剪能力，使其结构传力以最直接简单的线路传递到基础，抗侧支撑的分布应均匀，其形心要尽量靠近侧向力（风震）的作用线，否则应考虑结构的扭转。
结构的抗侧应有多道防线，比如有支撑框架结构，柱子至少应能单独随1/4 的总水平力。
1.2 判定结构的合理性。
要正确使用结构软件，还应对其输出结果做正确的判断。
比如评估各向周期、位移、应力、总剪力、变形特征等。
不同的软件会有不同的适用条件和范围，初学者应充分明了。
工程师们不应该过分信任与依赖结构软件。
工程设计中的计算和精确的力学计算本身常有一定距离，为了获得实用的设计方法，有时会用误差和较大的假定，但对这种误差，会通过适用条件、概念及构造的方式来保证结构的安全。
轻钢结构厂房施工方案1. 引言轻钢结构厂房是一种新型的工业建筑形式，它采用轻型钢材作为主要结构材料，具有重量轻、施工简便、抗震性能好等优点。
本文将介绍轻钢结构厂房的施工方案，包括基础施工、主体结构施工、墙体施工等内容。
2. 基础施工2.1 地基处理在轻钢结构厂房的施工前，首先需要进行地基处理工作。
根据实际情况，可以选择浅基础或深基础的形式。
对于较为坚实的地基，可以选择直接进行浇筑混凝土基础；对于松软的地基，则需要进行地基加固，可以采用灌注桩或钢静桩等形式。
2.2 基础施工流程基础施工流程主要包括以下几个步骤：1.挖掘基坑：根据设计要求，挖掘出适当深度和宽度的基坑。
2.基坑加固：对于较松软的地基，需要进行基坑加固，可以采用灌浆等方式。
3.基础模板制作：根据基础设计进行模板的制作，确保基础形状和尺寸的准确性。
4.钢筋绑扎：根据设计要求，进行基础钢筋的绑扎工作。
5.混凝土浇筑：在模板内浇筑混凝土，保证混凝土的均匀性和密实性。
6.基础养护：对于已经完成的混凝土基础，进行养护，以保证基础的强度和稳定性。
3. 主体结构施工3.1 结构组成轻钢结构厂房的主体结构由轻型钢结构组成，主要包括梁、柱和屋面等部分。
梁和柱通常由冷弯薄壁型钢组成，屋面则采用夹芯板作为覆盖材料。
3.2 主体结构施工流程主体结构施工流程包括以下几个步骤：1.梁柱制作：根据结构设计图纸，将冷弯薄壁型钢按照要求进行切割、剪折和焊接等工艺加工。
2.梁柱安装：将制作好的梁柱进行预装，然后再进行现场安装，使用螺栓进行连接固定。
3.屋面安装：屋面采用夹芯板，先安装檩条，然后将夹芯板铺设在檩条上，并用自攻螺丝固定。
4.楼板施工：在主体结构搭建完成后，进行楼板施工。
楼板可以采用混凝土浇筑、钢筋混凝土楼板或预制板等形式。
4. 墙体施工4.1 墙体材料选择轻钢结构厂房的墙体材料选择多种多样，可以选择轻质砖、彩钢板、玻璃幕墙等。
根据厂房设计的要求和使用目的，选择合适的墙体材料。
钢结构厂房设计方案钢结构厂房设计方案一、设计要求：1. 承重能力：根据厂房用途需具备足够的承重能力，能够保证厂房内设备的安全运行。
2. 安全性：设计要符合相关安全规范，能够抵御自然灾害如地震、风等的影响。
3. 空间利用率高：能够合理规划厂房内的空间，最大程度地提高空间利用率。
4. 施工周期短：在设计中尽量考虑到施工周期的缩短，提高工程进度。
二、设计方案：1. 构造形式：①采用梁柱结构：在设计中采用梁柱结构，能够充分发挥钢材的优势，提高整个厂房的承重能力。
②设计加强部位：在设计中加强梁柱连接处的设计，提高连结部位的稳定性。
③预留施工洞口：在梁柱设计中预留施工洞口，方便施工人员搭建和维护。
2. 屋面设计：①采用金属屋面板：金属屋面板具有重量轻、防水性能好等优点，适合用于厂房的屋面设计。
②耐候性好：金属屋面板能够经受住不同气候的考验，具有很好的耐候性。
③隔热性能强：金属屋面板具有优良的隔热性能，能够有效降低厂房内部的温度。
3. 外墙设计：①采用彩钢板：彩钢板具有颜色多样、施工方便、隔热隔音效果好等特点，是厂房外墙设计的理想选择。
②防火性能好：彩钢板具有良好的防火性能，能够提高厂房的安全性。
③耐候性强：彩钢板能够抵御阳光、雨水等对外墙的侵蚀，具有较长的使用寿命。
4. 设备安装：结合厂房设计，提前规划好设备安装的位置和布局，保证设备的安全与顺利运行。
5. 温度控制：根据厂房用途，设计合适的温度控制方案，包括通风、空调等，保证厂房内温度的舒适。
三、材料选取：1. 钢材：选用高强度低合金结构钢，保证整个厂房的承重能力。
2. 金属屋面板：选择抗腐蚀、耐用的金属屋面板，确保屋面的稳定性和耐久性。
3. 彩钢板：选择质量好、颜色多样的彩钢板，提高厂房的美观度和安全性。
四、设计效果：1. 厂房外观：设计简洁大气，利用彩钢板进行装饰，使厂房外观美观大方。
2. 室内空间布局：合理规划厂房内设备的位置，最大限度地提高空间利用率，提供舒适的工作环境。

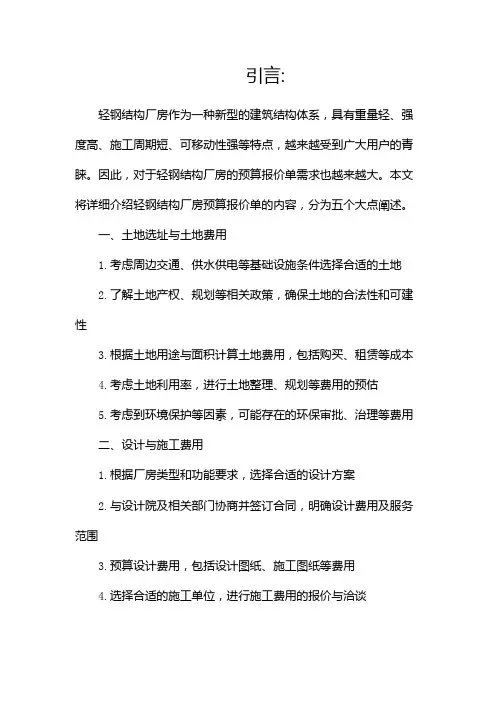

引言:轻钢结构厂房作为一种新型的建筑结构体系，具有重量轻、强度高、施工周期短、可移动性强等特点，越来越受到广大用户的青睐。
因此，对于轻钢结构厂房的预算报价单需求也越来越大。
本文将详细介绍轻钢结构厂房预算报价单的内容，分为五个大点阐述。
一、土地选址与土地费用1.考虑周边交通、供水供电等基础设施条件选择合适的土地2.了解土地产权、规划等相关政策，确保土地的合法性和可建性3.根据土地用途与面积计算土地费用，包括购买、租赁等成本4.考虑土地利用率，进行土地整理、规划等费用的预估5.考虑到环境保护等因素，可能存在的环保审批、治理等费用二、设计与施工费用1.根据厂房类型和功能要求，选择合适的设计方案2.与设计院及相关部门协商并签订合同，明确设计费用及服务范围3.预算设计费用，包括设计图纸、施工图纸等费用4.选择合适的施工单位，进行施工费用的报价与洽谈5.考虑施工期间可能发生的变更、增项等费用，并提前预留相应的资金三、材料与设备采购费用1.根据设计方案和建筑材料要求，列出所需材料清单2.对比不同供应商的价格和质量，选择合适的供应商3.协商并签订采购合同，明确价格、交付时间等细节4.预估材料运输及仓储费用，包括运输工具、人工搬运等费用5.根据施工计划，提前预定建筑设备，考虑设备租赁或购买费用四、人工及管理费用1.根据工程量清单和施工进度，预估人工费用2.考虑施工期间可能的加班费、奖金等额外费用3.预估项目管理费用，包括项目经理、监理人员等薪资和福利费用4.考虑办公场地、通讯费用及杂项费用，如办公用品、会议费用等5.预估项目保险费用，包括工程一切险、人身意外险等五、其他费用1.考虑项目验收及整改期间可能产生的费用，如检测费用、整改费用等2.考虑项目保修期内可能发生的维护费用3.预留一定的风险费用，应对可能的意外情况4.考虑税费成本，包括增值税、土地使用税等5.考虑项目结束后的清理费用，包括场地清理、设备回收等费用总结:轻钢结构厂房预算报价单是基于土地选址与土地费用、设计与施工费用、材料与设备采购费用、人工及管理费用以及其他费用等多个方面的考量而制定的。
钢结构保温工程方案一、背景及项目简介随着现代建筑技术的不断发展，钢结构建筑在建筑领域中得到了广泛的应用。
钢结构建筑具有轻质、强度高、安全可靠、施工周期短、资源利用率高等优点，因此在工业厂房、仓库、商业综合体、体育场馆等领域得到了广泛的应用。
然而，钢结构建筑在节能保温方面还存在一定的不足。
由于钢材的导热性较高，导致钢结构建筑在冬季保温难以达到理想的效果。
因此，针对钢结构建筑的保温工程显得尤为重要。
本项目旨在针对钢结构建筑的保温需求，提供一套完善的保温工程方案。
二、保温材料选择1. 保温棉：保温棉是一种常用的保温材料，它具有导热系数低、吸水率低、耐高温、无毒无害等优点，适合用于钢结构建筑的保温工程。
2. 防火岩棉板：防火岩棉板具有优良的防火性能，密度适中，导热系数低，是一种比较理想的保温材料。
3. 聚氨酯喷涂保温材料：聚氨酯喷涂材料具有优异的保温性能，且施工方便，适合用于钢结构建筑的保温工程。
三、保温工程施工方案1. 表面处理：在进行保温工程前，需要对钢结构表面进行处理，去除锈蚀、尘土等杂质，确保保温材料的附着力。
2. 保温材料施工：根据具体情况选择合适的保温材料进行施工，一般情况下采用两层保温，首先在钢结构表面喷涂聚氨酯保温材料，然后铺设一层保温棉或防火岩棉板，再进行外墙保温面层施工。
3. 外墙保温面层材料选择：外墙保温面层可以选择聚苯板、挂板或石膏板等材料，具体选择根据建筑设计要求和材料性能进行合理选择。
4. 护面层施工：在外墙保温面层完成后，需要进行护面层的施工，通常选择防水、防火、耐候、装饰性能较好的材料，以提高建筑的整体性能和美观度。
四、保温工程质量控制1. 施工前检查：在进行保温工程之前，需要对施工材料进行检查，确保符合设计要求和施工标准。
2. 施工中监控：在保温工程施工过程中，需要对施工质量进行严格的监控，及时解决施工中出现的质量问题。
3. 施工后验收：保温工程完成后，需要进行施工质量的验收，确保保温工程符合设计要求和建筑标准。
ALC板材设计说明设计说明：1．选用本材料时请在建筑设计说明的“墙体”部分和结构设计说明的“材料”部分注明选用“ⅹⅹ墙采用ⅹⅹmm厚蒸压轻质加气混凝土板（ALC板节点构造详见03SG715-1）”即可。
2．设计时设计院只需在图纸上注名墙体的尺寸或在说明部分注明墙体的厚度即可；具体的安装构造和排板需要厂家根据设计院图纸进行二次排版设计并提供节点图和工程量，交由甲方和设计院审查确认；3．本材料在日本和韩国使用非常广泛，因为其优秀的保温和防火性能所以在民用建筑和工业建筑上是最常用的墙体材料；凡日本或韩国、美国和德国投资项目（厂房多）直接设计本材料甲方肯定会认可；4．本材料可以广泛的使用在写字楼、学校教室、办公楼、商场超市、酒店和宾馆客房类公共建筑的内外隔墙和住宅、公寓等民用建筑的填充墙（卫生间/厨房等内隔墙、分户墙和外墙上）；5．因为本材料的轻质性，所以在国外发展已很成熟的钢结构建筑（厂房/公建/住宅等）上本材料是专门配套使用的最主要的墙体建筑材料，所以我国引进本项技术后国家出的图籍也是先已钢结构为主再配以混凝土结构设计的；目录1.关于墙板厚度的选用问题1.1内墙的选用各种型号板材的隔声声指标1.1.1如果设计的是住宅或公寓1.1.2如果设计的是学校1.1.3如果设计的医院1.1.4如果设计的宾馆或酒店1.1.5如果设计的是写字楼\\办公楼\\商场(商铺)等建筑1.2关于外墙的选用问题1.2.1如果设计的是写字楼、学校教室、办公楼、商场、酒店和宾馆客房等公共场所性质的建筑1.2.2如果设计的是住宅\\公寓性质的民用建筑1.2.3如果设计的是工业厂房性质的单体1.2.3.1如果设计的是普通标准厂房（框/排架或钢结构）1.2.3.2如果设计的是有很高保温要求的厂房1.2.3.2.1如果设计的是冷库或恒(冷)温车间1.2.3.2.2如果设计的是纺织行业织布车间2．关于本板材配套物件或特殊需要处理的设计问题2.1关于做卫生间和厨房隔墙的防水问题2.2关于水电预埋管线（盒）、管道等开槽问题2.3关于墙面贴瓷砖或其它小型贴面物品时的处理问题2.4关于墙面吊挂重物(诸如热水器\\洗手盆\\暖气片、室内外空调等)处理问题2.5关于采用本板材作内外墙时墙上有门或窗时的处理问题2.6关于板材和梁、柱、顶板接触处的处理问题2.7关于做外墙干挂石材和金属饰面的问题2.8关于外墙和内墙界面处理问题2.9关于外墙和内墙采用涂料问题2.10关于高度超过板材最大长度时的安装问题3．关于本板材的其它设计应用问题3.1蒸压加气混凝土墙板可以做防火墙/板使用(耐火极限一览表)3.2蒸压加气混凝土墙板可以做装饰板使用3.3蒸压加气混凝土墙板可以做保温板使用3.4蒸压加气混凝土墙板可以做隔声墙(箱\\库)使用3.5蒸压加气混凝土墙板可以假柱(顶板)和建筑外围艺术造型使用关于蒸压加气混凝土墙板的设计1.关于墙板厚度的选用“外墙讲保温、内墙讲隔声”即外墙板材厚薄的基本选用原则是考虑保温效果而确定；内墙板材厚薄的基本选用原则是考虑其隔声技术要求而确定。
钢结构工程新材料、新技术、新工艺的应用及介绍1新材料、新技术、新工艺的应用1.1 新材料所有材料（包括主结构材料、外墙面材料、屋面材料）采用高强度钢板，降低厂房自重。
1.2 新工艺（1）主结构采用美国技术预打孔工艺。
翼缘、端板及连接板采用数控制孔，电脑定位，减少划线工序，提高制作精度和效率。
（2）主结构主焊缝焊接采用双丝双头自动焊，零件板采用半自动混合气体保护焊，整板拼接采用埋弧自动焊，腹板对接采用单面焊双面成型等先进焊接工艺。
1.3 新技术（1）檩条使用热镀锌材料，采用美国技术，电脑化预打孔再成型工艺，充分保证孔位精度。
（2）墙面板、屋面板全部采用美国技术，先下料，再成型工艺。
●360°锁缝屋面板取得美国FM认证，从工艺上根本解决漏水问题●内天沟全部采用不锈钢材料，彻底解决隐蔽工程的防腐问题●所有包角、收边采用电脑化预成型，以保证加工精度（3）屋面采光板加工成与屋面板型一样，可以360°锁缝，防止漏水的发生。
2新材料、新技术、新工艺的介绍2.1 严格的技术体系金属建筑技术体系建立在美国建筑公司（1947年建立）60多年的技术积累的基础上，是成熟的、完备的、久经实践检验的。
公司在企业制度上保证了技术文件可以得到严格切实的执行，任何层级的职员均无权擅自改变技术指标，从而确保产品和服务的品质，这是品牌的一个根本性保障措施。
金属建筑技术体系同时也是开放的和发展的。
致力于为客户提供超出其期望的服务，在提供成熟的标准化产品的同时，坚持投入较多的资源开展研发工作，将新材料、新工艺、新产品、新系统、新技术不断地引入，改进、发展、丰富金属建筑技术体系，为客户提供更多样化的、差异化的服务。
如复合金属幕墙系统、金属屋面翻新系统、集成商业建筑系统、钢结构住宅系统等产品就是结合市场需求和企业发展的需求研发定型的富有竞争力的新产品。
2.2完备的技术文件金属建筑技术体系以文件的形式建立，主要涵盖设计、制造、施工、维护等全环节，具体包含以下内容：1）《技术委员会会议制度》：技术委员会由公司跨部门技术骨干组成，技术委员会会议是技术工作平台。
外墙外保温市场前景浏览次数：335日期：2012年6月26日 11:58前言：在建筑中，外围护结构的热损耗较大，外围护结构中墙体又占了很大份额。
故此，建筑墙体改革与墙体节能技术的发展是建筑节能技术的一个最重要的环节，发展外墙保温技术及节能材料则是建筑节能的主要实现方式。
外墙保温技术最早起源于欧洲，我国是从20世纪80年代中期开始试点，并将该技术广泛应用于建筑领域的。
但目前的建筑节能水平，还远低于发达国家，我国建筑单位面积能耗仍是气候相近的发达国家的3~5倍。
所以建筑节能还是本世纪我国建筑业的一个重要的课题.近年来，随着我国住宅建设节能工作的不断深入，以及节能标准的不断提高，引进开发了许多新型的节能技术和材料，在住宅建筑中大力推广使用。
其中应用于外墙保温的各种泡沫塑料保温材料，如EPS 板、XPS板材及发泡聚氨酯板材等因素其综合性能优异而令人瞩目。
我国目前建筑用能状况：1.我国现有建筑数量巨大，全国有约400亿平方米，其中城镇约130亿平方米。
而且每年还在数亿增长。
现有建筑有99%为非节能建筑，新建筑中节能建筑的比例也较小，约占6%左右。
据有关部门统计，建筑能耗约占全社会总能耗的27.6%，严寒地区更大，占到40%。
建筑能耗还在增长：城市化进程加快，城市人均能耗是农村人的3.5倍，生活水平的提高，能耗随之加大。
冬季室内采暖温度升高，采暖面积加大。
采暖区扩大；夏季室内温度降低，每户空调房间增加。
空调降温区向北扩张等。
2. 以北京为例，看建筑节能情况1988年开始起步，对节能建筑作调研。
1991年全面强制执行"节能30%节能设计标准"1998年全面强行执行"节能50%节能设计标准"。
2004年全面强制执行"节能65%节能设计标准"。
北京市节能65%设计标准规定节能指标提高完全由建筑物围护结构承担实现；以降低冬季采暖能耗为主，兼顾降低夏季降温能耗；既根据建筑体型系数，也根据窗墙比提出对围护结构传热系数的要求。
