人教版高中物理选修3-1 章末检测：第2章 恒定电流

绝密★启用前人教版高中物理选修3-1第二章恒定电流测试本试卷共100分，考试时间120分钟。

一、单选题(共10小题,每小题4.0分,共40分)1.如图所示是某居住小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻，R2为定值电阻，A、B接监控装置．则()A．当有人通过而遮蔽光线时，A、B之间电压升高B．当有人通过而遮蔽光线时，A、B之间电压降低C．当仅增大R1的阻值时，可增大A、B之间的电压D．当仅减小R2的阻值时，可增大A、B之间的电压2.一个用半导体材料制成的电阻器D，其电流I随它两端的电压U变化的关系图象如图(a)所示，将它与两个标准电阻R1、R2并联后接在电压恒为U的电源上，如图(b)所示，三个用电器消耗的电功率均为P.现将它们连接成如图(c)所示的电路，仍然接在该电源的两端，设电阻器D和电阻R1、R2消耗的电功率分别为P D、P1、P2，它们之间的大小关系为()A．P1＝4P2B．P D＝C．P1<4P2D．P D>P23.某同学用电压表、电流表测量一节干电池的电动势和内阻，采用的电路图如图所示，实验操作正确，他记录了七组(U，I)数据，关于数据的处理，下列操作正确的是()A．电压表的读数U的平均值等于电动势EB．任意取两组数据，代入方程E＝U1＋I1r，求出E、rC．画出U－I图象，由图象求E、rD．以上说法都正确4.如图所示，已知微安表G的电阻为R g＝10 Ω，满偏电流I g＝100 μA，现将其改装，使它最大能测量0.15 mA的电流，则下列四种方案中可行的是()A．B．C．D．5.某同学做三种导电元件的导电性能实验，他根据所测量数据分别绘制了三种元件的I－U图象，如图所示，则下述判断正确的是()A．只有乙图正确B．甲、丙图的曲线肯定是偶然误差太大C．甲、丙不遵从欧姆定律，肯定不可能正确D．甲、乙、丙三个图都可能正确，并不一定有较大误差6.如图所示的电路常称分压电路，当a、b间的电压为U时，利用它可以在c、d端获得0至U之间的任意电压．当滑动变阻器的滑片P移至中点时，则Ucd等于()A．UB．UC．UD． 07.如图所示，是两只定值电阻R1、R2的I﹣U图象．有关R1、R2的大小，及它们串联或并联后的I ﹣U图象所在区域，下列判断正确的是（）A．R1＞R2，并联后在区域ⅢB．R1＞R2，并联后在区域ⅡC．R1＜R2，串联后在区域ⅢD．R1＜R2，串联后在区域Ⅰ8.如图所示，两个定值电阻R1＝4R、R2＝2R串联后接在输出电压U稳定于10 V的理想直流电源上，有人把一个内阻不是远大于R1、R2的电压表接在R1两端，电压表的示数为6 V．如果把此电压表接在R2两端，则电压表示数将()A．等于4 VB．等于3 VC．等于5 VD．无法判断9.如图所示的电路，三只相同的灯泡L1、L2、L3，当滑动变阻器的滑动触头向b端移动时()A． L1变亮，L2、L3变暗B． L1、L2变亮，L3变暗C． L1、L3变暗，L2变亮D． L1、L3变亮，L2变暗10.下列器件，利用电流的热效应工作的是（）A．验电器B．电热水器C．电容器D．电感器二、多选题(共4小题,每小题5.0分,共20分)11.(多选)下列说法中正确的是()A．一个电阻和一根无电阻的理想导线并联，总电阻为零B．并联电路任一支路的电阻都大于电路的总电阻C．并联电路任一支路电阻增大(其他支路不变)，则总电阻也增大D．并联电路任一支路电阻增大(其他支路不变)，则总电阻一定减小12.(多选)直流电池组的电动势为E，内电阻为r，用它给电阻为R的直流电动机供电，当电动机正常工作时，电动机两端的电压为U，通过电动机的电流是I，下列说法中正确的是()A．电动机输出的机械功率是UIB．电动机电枢上发热功率为I2RC．电源消耗的化学能功率为EID．电源的输出功率为EI－I2r13.（多选）关于电动势，下列说法中正确的是（）A．一个电源的电动势的大小只由电源本身决定B．因电动势的单位和电势差相同，所以电动势实质上就是电势差C．一个电动势为1.5 V的电池接入电路时，若有1 C的电荷量通过电路，就有1.5 J的化学能转变成电能D．电压表接到电源两极时，测得的就是电动势14.(多选)如图所示电路，电源电动势为E，内阻为r.当开关S闭合后，小型直流电动机M和指示灯L都恰能正常工作．已知指示灯L的电阻为R0，额定电流为I，电动机M的线圈电阻为R，则下列说法中正确的是()A．电动机的额定电压为IRB．电动机的输出功率为IE－I2RC．电源的输出功率为IE－I2rD．整个电路的热功率为I2(R0＋R＋r)三、计算题(共4小题,每小题10.0分,共40分)15.如图所示电路，R1＝2 Ω，R2＝3 Ω，R3＝4 Ω.(1)如果已知流过电阻R1的电流I1＝3 A，则干路电流多大？(2)如果已知干路电流I＝3 A，流过每个电阻的电流多大？16.在如图所示的电路中，电源电动势E＝3.0 V，内电阻r＝1.0 Ω，电阻R1＝10 Ω，R2＝10 Ω，R3＝30 Ω，R4＝35 Ω，电容器的电容C＝100 μF，电容器原来不带电．求接通开关S后流过R4的总电荷量．17.如图所示，电源电动势为12 V，内电阻为r=1 Ω，R1=1 Ω，R2=6 Ω，电动机线圈电阻为0.5 Ω，若开关闭合后通过电源的电流为3 A，则R1上消耗的电功率为多少？电动机消耗的电功率为多少？18.如图所示，线段A为某电源的U－I图线，线段B为某电阻的U－I图线，以上述电源和电阻组成闭合电路时，求：(1)电源的输出功率P出为多大？(2)电源内部损耗的电功率是多少？(3)电源的效率η为多大？答案解析1.【答案】B【解析】由电路图可知，两电阻串联，监控装置与R2并联．当有人通过而遮蔽光线时，R1阻值变大，电路中的总电阻变大，电路中的电流变小，根据U＝IR可知，R2阻值不变时，其两端的电压变小，即A、B间电压降低，故A错误，B正确．当仅增大R1的阻值时，电路中的总电阻变大，电路中的电流变小，根据U＝IR可知，A、B间电压减小，故C错误．当仅减小R2的阻值时，电路中的总电阻变小，电路中的电流变大，电源的内阻和R1阻值不变时，路端电压变小，R1两端的电压变大，A、B间电压减小，故D错误．2.【答案】C【解析】从电阻器D的I—U图线可以得出，电阻器的阻值随所加电压的增大而减小，在题图(b)中，三个电阻消耗的功率相等，都为P＝＝＝，说明三个电阻的阻值相等，即R1＝R2＝R D.连接成图(c)所示的电路时，电阻器D两端的电压小于U，电阻器D的阻值R D′>R D，这时电阻器R D两端的电压U D>，电阻R1两端的电压U1<，电阻R2两端的电压U2＝U D>，由电功率计算式综合比较得出，A、B、D错误，C正确．3.【答案】C【解析】选项A，电压表测的是外电路两端的电压，不等于电动势；选项B，测量的偶然误差很大；选项C，画出U－I图象，这七组数据对应的点不一定都在一条直线上，作U－I图象时，舍去误差较大的点，故由图象法求E、r可减小偶然误差，故正确操作应为C.4.【答案】D【解析】把微安表改装成毫安表，应并联一个分流电阻，并联电阻阻值：R＝＝20 Ω由图示可知，A、B、C错误，D正确．5.【答案】D【解析】以上三个图象分别是三种不同元件的I－U图象，甲图的特点是元件的电阻随着电压的增大而减小，所以当电压增大时电流增大的非常快，乙图就是定值电阻的I－U图象；丙图中元件的电阻随着电压的增大而增大，当电压增大时，电流增大的相对缓慢，所以三图都有可能正确．6.【答案】C【解析】由题，滑片P滑至R的中点，变阻器下半部分电阻为，根据欧姆定律得：U cd＝·＝，故C正确．7.【答案】C【解析】根据欧姆定律公式，I-U图象的斜率越小，电阻越大，故R1＜R2；根据串联电路的电阻特点知，R串比每一个串联的分电阻都要大；根据并联电路中电阻的特点可知，R并比每一个并联电路的分电阻都要小；在这4个电阻值中，R串最大，R并最小，所以两电阻并联后在区域Ⅰ，两电阻串联后在区域Ⅲ，故C正确，A、B、D错误.8.【答案】B【解析】电压表与电阻R1并联时，并联电阻为：R并＝①串联电路中电压分配与电阻成正比，故：＝②其中R1＝4R、R2＝2R联立①②解得：R V＝12R；当电压表与电阻R2并联时，并联电阻为：R并′＝＝R串联电路中电压分配与电阻成正比，故：＝解得：U2＝3 V.9.【答案】B【解析】如图所示的电路，三只相同的灯泡L1、L2、L3，当滑动变阻器的滑动触头向b端移动时L1、L2变亮，L3变暗，故答案选B。

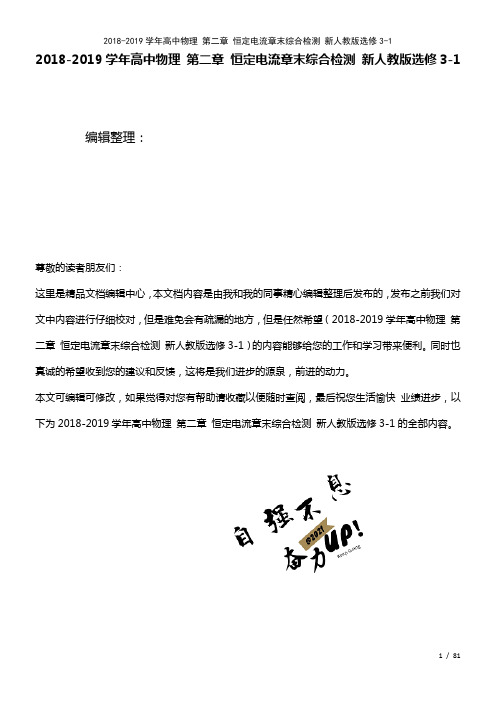

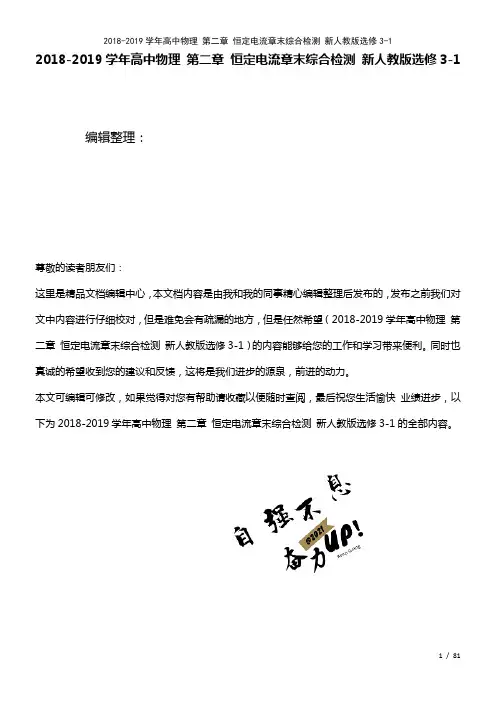

2018-2019学年高中物理第二章恒定电流章末综合检测新人教版选修3-1 编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2018-2019学年高中物理第二章恒定电流章末综合检测新人教版选修3-1）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2018-2019学年高中物理第二章恒定电流章末综合检测新人教版选修3-1的全部内容。

第二章恒定电流章末综合检测一、单项选择题(本题共6小题，每小题5分,共30分，每小题只有一个选项正确，把正确选项前的字母填在题后的括号内）1.神经系统中，把神经纤维分为有髓鞘和无髓鞘两大类,现代生物学认为，髓鞘是由多层类脂物质--髓质累积而成的，具有很大的电阻，经实验测得髓质的电阻率ρ＝8×106Ω·m。

某生物体中的某段髓质神经纤维可看成高为20 cm、半径为4 cm的圆柱体，当在其两端加上U＝100 V的电压时，该神经开始发生反应,则引起该神经纤维产生感觉的最小电流为( )A.0.31 μA B．0。

62 μAC。

0。

15 μA D．0。

43 μA解析:由电阻定义式R＝ρ错误!得R＝8×106×错误!Ω＝3。

18×108Ω.引起该神经纤维产生感觉的最小电流I＝UR＝错误! A＝0。

31 μA，A正确.答案：A2.(2018·广东广州高二检测)两只电阻的伏安特性曲线如图所示，则下列说法中正确的是( )A.两电阻的阻值为R1大于R2B。

两电阻串联在电路中时，R1两端电压大于R2两端电压C。

两电阻串联在电路中时,R1消耗的功率小于R2消耗的功率D.两电阻并联在电路中时，R1的电流小于R2的电流解析:I。

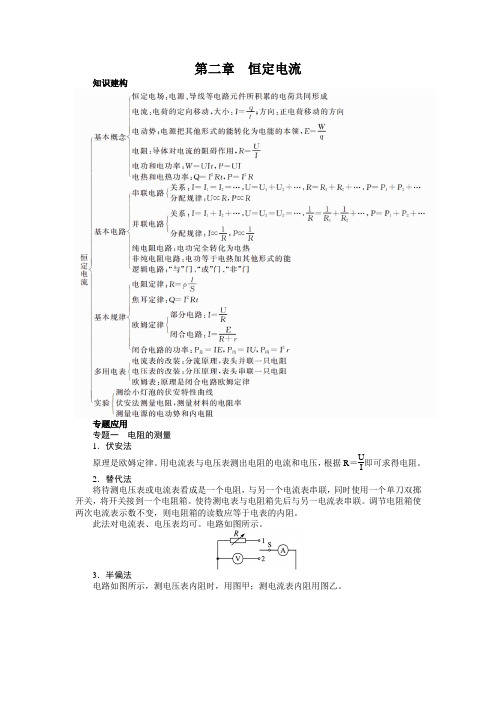

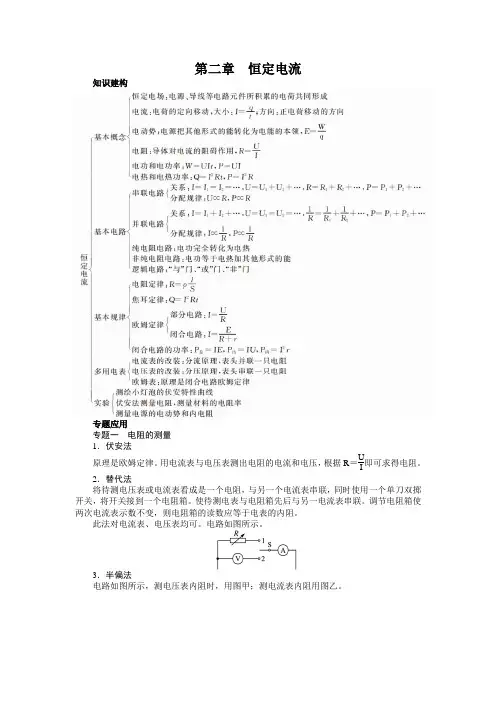

第二章 恒定电流知识建构专题应用专题一 电阻的测量1．伏安法原理是欧姆定律。

用电流表与电压表测出电阻的电流和电压，根据R ＝U I即可求得电阻。

2．替代法将待测电压表或电流表看成是一个电阻，与另一个电流表串联，同时使用一个单刀双掷开关，将开关接到一个电阻箱。

使待测电表与电阻箱先后与另一电流表串联。

调节电阻箱使两次电流表示数不变，则电阻箱的读数应等于电表的内阻。

此法对电流表、电压表均可。

电路如图所示。

3．半偏法电路如图所示，测电压表内阻时，用图甲；测电流表内阻用图乙。

主要步骤：(1)将电阻箱调零，移动滑动变阻器使电表满偏，不再移动其触头。

(2)调节电阻箱，使电表示数变为原来的一半，则电阻箱示数等于电表的内阻。

4．多用电表法(粗测)选用多用电表的欧姆挡直接测量即可。

【例1】一阻值约为30 kΩ的电阻R，欲用伏安法较准确地测出它的阻值，备选器材有：A．电源(E＝16 V，r＝2 Ω)B．电源(E＝3 V，r＝0.5 Ω)C．电压表(量程0～15 V，内阻50 kΩ)D．电压表(量程0～3 V，内阻10 kΩ)E．电流表(量程0～500 μA，内阻500 Ω)F．电流表(量程0～1 mA，内阻250 Ω)G．滑动变阻器(阻值0～200 Ω)H．开关一只，导线若干(1)从上面器材中选出合适的器材________(用字母表示)。

(2)画出实验电路图。

专题二闭合电路的功率问题(1)用电器的目的不同：纯电阻用电器是以发热为目的，例如电炉、电熨斗、电烙铁、白炽灯泡等，它们的电功等于电热；非纯电阻用电器是以转化为热能以外的其他形式的能为目的，发热只是不可避免的热能损失，例如电动机、电解槽、日光灯等，它们的电功大于电热，即W＝Q＋E。

(2)电源输出功率的特点。

①外电路电阻越接近内阻，输出功率越大。

②可变电阻越接近包括内阻及其他电阻的总和，它消耗的功率越大。

(3)非纯电阻电路问题。

分清不同情况下的电能转化的方向，然后确定计算的公式，理顺热功率、输出功率、电功率、效率几个物理量之间的关系。

（精心整理，诚意制作）§1导体中的电场和电流【典型例题】【例1】如图验电器A 带负电，验电器B 不带电，用导体棒连接A 、B 的瞬间，下列叙述中错误的是（ A ）A 、有瞬时电流形成，方向由A 到B B 、A 、B 两端的电势不相等C 、导体棒内的电场强度不等于零D 、导体棒内的自由电荷受电场力作用做定向移动【解析】A 、B 两个导体，由A 带负电，在A 导体周围存在指向A 的电场，故B 端所在处的电势B ϕ应高于A 端电势A ϕ；另外导体棒中的自由电荷在电场力的作用下，发出定向移动，由于导体棒中的自由电荷为电子，故移动方向由A 指向B ，电流方向应有B 到A 。

【答案】A【例2】在彩色电视机的显像管中，从电子枪射出的电子在加速电压U 的作业下被加速，且形成的电流强度为I 的平均电流，若打在荧光屏上的高速电子全部被荧光屏吸收。

设电子的质量为m ，电荷量为e ，进入加速电场之前的速度不计，则在t 秒内打在荧光屏上的电子数为多少？【解析】本题已知的物理量很多，有同学可能从电子被电场加速出发，利用动能定理来求解，如这样做，将可求得电子打到荧光屏的速度，并不能确定打到荧光屏上的电子数目，事实上，在任何相等时间里，通过电子流动的任一横截面的电荷量是相等的，荧光屏是最后的一个横截面，故有t 时间里通过该横截面的电量Q=It ，这样就可得到t 时间里打在荧光屏上的电子数目，n =e It eQ =【例3】如图所示的电解槽中，如果在4s 内各有8c 的正、负电荷通过面积为0.8㎡的横截面AB ，那么⑴在图中标出正、负离子定向移动的方向； ⑵电解槽中的电流方向如何？⑶4s 内通过横截面AB 的电量为多少？ ⑷电解槽中的电流为多大？【解析】⑴电源与电解槽中的两极相连后，左侧电极电势高于右侧电极，由于在电极之间建立电场，电场方向由左指向右，故正离子向右移动，负离子向左移动 ⑵电解槽中的电流方向向右⑶8C 的正电荷向右通过横截面AB ，而8C 的负电荷向左通过该横截面，相当于又有8C 正电荷向右通过横截面，故本题的答案为16C⑷由电流强度的定义I=416=tQ =4A 【基础练习】 一、 选择题：⑶该导体的电阻多大？【能力提升】1、对于有恒定电流通过的导体，下列说法正确的是：（）A、导体内部的电场强度为零B、导体是个等势体C、导体两端有恒定的电压存在D、通过导体某一横截面的电荷量在任何相等的时间内都相等2、对于金属导体，还必须满足下列哪一个条件才能在电路中产生恒定电流？（）A、有可以自由移动的电荷B、导体两端有电压C、导体内存在电场D、导体两端加有恒定的电压3、银导线的横截面积S=4mm2，通以I=2A的电流，若每个银原子可以提供一个自由电子，试推导银导线单位长度上的自由电子数的计算公式，并计算结果（已知银的密度=10.5×103㎏/m3，摩尔质量M=108g/mol，阿伏加德罗常数N A=6.02×1023mol-1，计算结果取一位小数）4、如图所示，AD表示粗细均匀的一段金属导体L，两端加上一定电压，导体中的自由电荷沿导体定向移动的速率为v设导体的横截面积为S，导体内单位体积内的电荷数为n，每个自由电荷的电量为q，试证明导体中的电流强度I＝nqSv§2、3电动势欧姆定律【典型例题】【例1】下列关于电源电动势的说法正确的是（）A、电源是通过静电力把其它形式的能转化为电能的装置B、在电源内部正电荷从低电势处向高电势处移动C、电源电动势反映了电源内部非静电力做功的本领D、把同一电源接在不同的电路中,电源的电动势也将变化【解析】在电源内部,存在由正极指向负极的电场,正电荷受静电力的阻碍不能向正极移动,正是电源内部的化学化学作用或电磁作用提供非静电力才使正电荷从低电势的负极向高电势的正极移动,正是通过非静电力做功,实现了其它形式的能转化为电能。

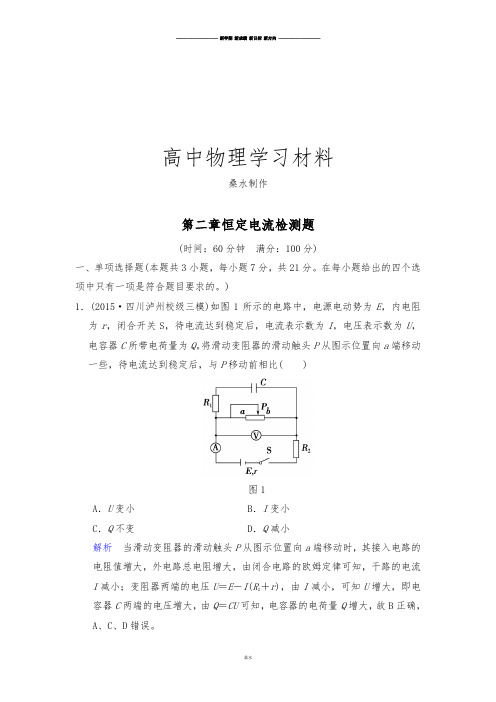

高中物理学习材料桑水制作第二章恒定电流检测题(时间：60分钟满分：100分)一、单项选择题(本题共3小题，每小题7分，共21分。

在每小题给出的四个选项中只有一项是符合题目要求的。

)1．(2015·四川泸州校级三模)如图1所示的电路中，电源电动势为E，内电阻为r，闭合开关S，待电流达到稳定后，电流表示数为I，电压表示数为U，电容器C所带电荷量为Q。

将滑动变阻器的滑动触头P从图示位置向a端移动一些，待电流达到稳定后，与P移动前相比( )图1A．U变小B．I变小C．Q不变D．Q减小解析当滑动变阻器的滑动触头P从图示位置向a端移动时，其接入电路的电阻值增大，外电路总电阻增大，由闭合电路的欧姆定律可知，干路的电流I减小；变阻器两端的电压U＝E－I(R＋r)，由I减小，可知U增大，即电2容器C两端的电压增大，由Q＝CU可知，电容器的电荷量Q增大，故B正确，A、C、D错误。

答案 B2．如图2所示，两平行金属板间带电质点P处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R4的滑片向b端移动时，则( )图2A．电压表读数减小B．电流表读数减小C．质点P将向上运动D．R3上消耗的功率逐渐增大解析当滑动变阻器R4的滑片向b端移动时，R4接入电路部分的电阻减小，外电路总电阻减小，干路电流增大，电源内阻分担的电压增大，则路端电压减小，R1分担的电压增大，则平行金属板两极板间电压减小，带电质点P所受电场力减小，质点P将向下运动，选项C错误；R3两端电压减小，R3中电流减小，通过电流表的电流增大，故电流表读数增大，选项B错误；R3上消耗的功率逐渐减小，选项D错误；由于R2中电流增大，R2两端电压增大，R4两端电压减小，故电压表读数减小，选项A正确。

答案 A3．在如图3所示的电路中，R1＝11 Ω，r＝1 Ω，R2＝R3＝6 Ω，当开关S闭合且电路稳定时，电容器C的带电荷量为Q1；当开关S断开且电路稳定时，电容器C的带电荷量为Q2，则( )图3A．Q1∶Q2＝1∶3 B．Q1∶Q2＝3∶1C．Q1∶Q2＝1∶5 D．Q1∶Q2＝5∶1解析当开关S闭合时，电容器两端电压等于R2两端的电压，U2＝ER2R1＋R2＋r＝E3，Q1＝E3C；当开关S断开时，电容器两端电压等于电源电动势，U＝E，Q2＝E C，所以Q1∶Q2＝1∶3，选项A正确。

第2章恒定电流本卷分第1卷(选择题)和第2卷(非选择题)两局部。

总分为100分，时间90分钟。

第1卷(选择题共40分)一、选择题(共10小题，每一小题4分，共40分，在每一小题给出的四个选项中，第1～6小题只有一个选项符合题目要求，第7～10小题有多个选项符合题目要求，全部选对的得4分，选不全的得2分，有选错或不答的得0分)1．(某某市2014～2015学年高二下学期期中)关于家庭安全用电，如下说法正确的答案是( )A．将移动插座远离水池B．用湿抹布擦去工作中电器上的灰尘C．使用洗衣机时，电器外壳不用接地D．消毒碗柜、电饭煲和电冰箱可以同时使用一个移动插座答案：A解析：插座外表是绝缘体，一旦受潮就不绝缘，故要远离水，故A正确；当用湿抹布擦去工作中电器上的灰尘时，此时电器正在工作，能导致电路短路烧毁，故B不正确；使用洗衣机时，电器外壳容易有静电出现，所以必须接地，将多余电荷导走，故C不正确；消毒碗柜、电饭煲和电冰箱不能同时使用同一移动插座，原因是负载太大，会导致插座烧毁，故D 不正确。

2．(淄博市2013～2014学年高二上学期三校联考)某居民家中的电路如下列图，开始时各局部工作正常，将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍能正常发光。

拔出电饭煲的插头，把试电笔插入插座的左、右插孔，氖管均能发光，如此( )A．仅电热壶所在的C、B两点间发生了断路故障B．仅电热壶所在的C、B两点间发生了短路故障C．仅导线AB断路D．因插座用导线接地，所以发生了上述故障答案：C解析：由于电灯仍正常发光，说明电源是好的，电热壶所在的C、B两点间没有发生短路故障。

把试电笔分别插入插座的左、右插孔，氖管均能发光，说明插座的左、右插孔都与火线相通，说明电热壶所在的C、B两点间没有发生断路故障。

综合分析可知，故障为A、B 间导线断路，即C选项正确。

3．(重庆一中2013～2014学年高二上学期期中)如下列图，电源电动势为E，内阻为r，不计电压表和电流表内阻对电路的影响，当电键闭合后，小灯泡均能发光。

第二章：恒定电流 章末检测(60分钟 100分)一、选择题(共12小题，每小题5分，共60分，在每小题给出的四个选项中，有的小题只有一个选项符合题目要求，有的小题有多个选项符合题目要求，全部选对的得5分，选不全的得2分，有选错或不答的得0分)1．当外电路电阻分别为8 Ω和2 Ω时，单位时间外电路放出的热量正好相等，则电源的内阻为( )A ．1 ΩB ．2 ΩC ．4 ΩD ．8 Ω2.两个小灯泡，分别标有“1 A 4 W ”和“2 A 1 W ”的字样，则它们均正常发光时的电阻阻值之比为( )A.2∶1B.16∶1C.4∶1D.1∶163．(双选)锂电池因能量高环保无污染而广泛使用在手机等电子产品中．现用充电器为一手机锂电流充电，等效电路如图所示，充电器电源的输出电压为U ，输出电流为I ，手机电流的内阻为r ，下列说法正确的是( )A ．电能转化为化学能的功率为UI －I 2rB ．充电器输出的电功率为UI ＋I 2rC ．电池产生的热功率为I 2rD ．充电器的充电效率为IrU×100%4．用欧姆表“×10”挡测量一个电阻的阻值，调零后测量时，发现指针的偏转角很小，下列说法中正确的是( )A ．这个电阻值很小B ．这个电阻值很大C ．为了把电阻测量得更准确些，应换用“×1”挡，重新调零后再测量D ．为了把电阻测量得更准确些，应换用“×100”挡后直接测量5. 如图所示的电路中，电源电动势为6 V ，当开关S 接通后，灯泡L 1和L 2都不亮，用电压表测得各部分电压是U ab ＝6 V ，U ad ＝0，U cd ＝6 V ，由此可判定( )A.L 1和L 2的灯丝都烧断了B.L 1的灯丝烧断了C.L 2的灯丝烧断了D.变阻器R 断路6.如图，E 为内阻不能忽略的电池，R 1、R 2、R 3为定值电阻，S 0、S 为开关，与分别为理想电压表与理想电流表.初始时S 0与S 均闭合，现将S 断开，则( )A.的读数变大，的读数变小 B.的读数变小，的读数变大C.的读数变小，的读数变小D.的读数变大，的读数变大7.在如图所示的电路中，开关S闭合后，由于电阻元件发生短路或断路故障，电压表和电流表的读数都增大，则可能出现了下列哪种故障()A.R1短路B.R2短路C.R3短路D.R1断路8.某一电源的路端电压与电流的关系和电阻R1、R2的电压与电流的关系图如图所示.用此电源和电阻R1、R2组成电路.R1、R2可以同时接入电路，也可以单独接入电路.为使电源输出功率最大，可采用的接法是()A.将R1、R2串联后接到电源两端B.将R1、R2并联后接到电源两端C.将R1单独接到电源两端D.将R2单独接到电源两端9.如图所示，把两个相同的灯泡分别接在甲、乙两个电路中，甲电路两端的电压为8 V，乙电路两端的电压为14 V.调节变阻器R1和R2使两灯都正常发光，此时变阻器消耗的功率分别为P1和P2.则下列关系中正确的是()A.P1＞P2B.P1＜P2C.P1＝P2D.无法确定10.如图所示，平行板电容器两极板间带电质点P原处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R4的滑片向b端移动时，则()A.电压表读数减小B.电流表读数减小C.质点P将向上运动D.R3上消耗的功率减小11.某学生做研究串联电路电压特点的实验时，接成如图所示的电路，接通S后，他将多用电表电压挡的红、黑表笔并联在A、C两点间时，电压表读数为U；当并联在A、B两点间时，电压表读数也为U；当并联在B、C两点间时，电压表读数为零，故障的原因可能是()A.AB段断路B.BC段断路C.AB段短路D.BC段短路12.如图所示的电路中，电源电动势为12 V，内阻为2 Ω，四个电阻的阻值已在图中标出，闭合开关S，下列说法正确的有()A.路端电压为10 VB.电源的总功率为10 WC.a、b间电压的大小为5 VD.a、b间用导线连接后，电路的总电流为1 A二、实验·计算题(共4小题，共40分。

人教版选修3-1第二章恒定电流学校:___________姓名：___________班级：___________考号：___________一、多选题1．灯泡中的灯丝断了，将灯丝搭接起来再用，则以下判断正确的是（_______） A ．比原来更亮B ．比原来更暗C ．搭接起来的地方容易断，其他地方不易断D ．搭接起来的地方不容易断，其他地方容易烧断2．一个表头并联一个电阻R 就改装成了一个大量程的电流表。

把改装后的电表和一个标准电流表串联后去测量电流，发现标准电表的读数为1A ，改装电表的读数为0.9A 。

为了使改装表准确，下列说法正确的是（ ）A ．在R 上并联一个大电阻B ．在R 上串联一个小电阻C ．将R 的阻值稍微变大D ．将R 的阻值稍微变小3．在图所示的电路中，通过电阻R 1的电流I 1是 ( )A ．11U I R =B ．111U I R =C ．1112U I R R =+D ．212U I R = 4．在图所示的电路中，电源的电动势为E ，内阻为r ，R 1、R 3为定值电阻，R 2为滑动变阻器，C 为电容器。

将滑动变阻器的滑动触头P 置于位置a ，闭合开关S ，电路稳定时理想电压表V 1、V 2的示数分别为U 1、U 2，理想电流表A 的示数为I 。

当滑动变阻器的滑动触头P 由a 滑到b 且电路再次稳定时，理想电压表V 1、V 2的示数分别为U 1′、U 2′，理想电流表A 的示数为I′。

则以下判断中正确的是A ．滑动变阻器的滑动触头P 由a 滑向b 的过程中，电容器的带电量减小B ．滑动变阻器的滑动触头P 由a 滑向b 的过程中，通过R 3的电流方向由右向左C ．U 1＞U 1′，U 2＞U 2′，I ＞I′D ．22U U I I -'-'＝R 1＋r 5．额定电压均为220V 的白炽灯L 1和L 2的U －I 特性曲线如图甲所示，现将和L 2完全相同的L 3与L 1和L 2一起按如图乙所示电路接入220V 电路中，则下列说法正确的是（ ）A ．L 2的额定功率约为99WB ．L 2的实际功率约为17WC ．L 2的实际功率比L 3的实际功率小17WD ．L 2的实际功率比L 3的实际功率小82W6．如图所示，闭合电键S 电压表的示数为U ，电流表的示数为I ，现向左调节滑动变阻器R 的触头P ，电压表V 的示数改变量的绝对值为△U ，电流表的示数改变量的绝对值为△l ，则下列说法正确的是（ ）A ．U I 变大B ．U I∆∆变大 C ．电阻R 1的功率变大D ．电源的总功率变大二、单选题 7．物理学发展史群星璀璨，伽利略、牛顿、法拉第等许多物理学家为物理学的发展做出了巨大贡献，以下说法正确的是（ ）A ．伽利略理想斜面实验证明运动不需要力来维持，牛顿用扭秤实验测得万有引力常量B ．法拉第提出“场”的概念，并发现了电流的磁效应C ．库仑研究了静止点电荷之间的相互作用的规律，并测定了静电力常量D ．焦耳研究了电流生热的相关规律，牛顿在前人的基础上总结出了牛顿三定律8．形成持续电流的条件是()A．只要有电压加在物体的两端B．必须保持导体两端有电压C．只在导体两端瞬时加电压D．只要有大量的自由电荷9．关于实验器材，下列说法正确的是（）A．游标卡尺可以测杯子的深度B．电容相同的电容器，其储存的电量必相同C．打点计时器只能接低压交流电源D．定值电阻的阻值与其两端电压成正比，与其通过的电流成反比10．如图所示电路中，电源的电动势为E，内电阻为r，当滑动变阻器的滑片P由a向b滑动的过程中，电流表、电压表的示数变化情况是（）A．电流表示数一直减小，电压表示数一直增大B．电流表示数一直增大，电压表示数一直减小C．电流表示数先增大后减小，电压表示数先减小后增大D．电流表示数先减小后增大，电压表示数先增大后减小11．如图所示的长方体是用电阻率为ρ的均匀金属制成的，长度为2L，其横截面为正方形，边长为L，若将它的a、b端接入电路时的电阻为R，则将它的两个侧面上的c、d端接入电路时的电阻是（）A．R B．R/4 C．R/2 D．4R12．如图所示，开关K原来是闭合的，当R1、R2的滑片处于图中所示的位置时，悬在平行板电容器的带电尘埃P刚好处于静止状态．要使尘埃加速向下运动的方法是( )A ．把R 1的滑片向上移动B ．把R 2的滑片向上移动C ．把R 2的滑片向下移动D ．断开开关K13．电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比。
