阿贝折光仪折光率的测定

新乡医学院医用化学实验课教案首页授课教师姓名及职称新乡医学院化学教研室年月日实验液体有机化合物折光率测定一、实验目的1．了解阿贝折光仪的构造和测定原理。

2．掌握用阿贝折光仪测定液态物质折光率的方法。

二、实验原理根据折射定律，折光率即光线入射角正弦与折射角正弦的比值，当入射角等于90°时，n =1／sinβ0，此时测出临界角β0的大小就可得到折光率。

阿贝折光仪就是基于这种原理制成的，通过调节入射角达到90°，就可直接读出折光率（仪器本身已将临界角换算成折光率）。

三、实验用品阿贝折光仪，擦镜纸，无水乙醇（AR），丙酮（AR），乙酸乙酯（AR），蒸馏水四、实验步骤（1）打开直角棱镜，用丝绢或擦镜纸沾少量乙醇或丙酮轻轻擦洗上下镜面，不可来回擦，只可单向擦。

待晾干后方可使用。

（2）阿贝折光仪的量程为1.300 0~1.700 0，精密度为±0.000 1，温度应控制在±0.1 ℃的范围内。

恒温达到所需要的温度后，将待测样品的液体2~3滴均匀地置于磨沙面棱镜上，滴加样品时应注意切勿使滴管尖端直接接触镜面，以防造成刻痕。

关紧棱镜，调好反光镜使光线射入。

滴加液体过少或分布不均匀，就看不清楚。

对于易挥发液体，应以敏捷熟练的动作测其折光率。

（3）先轻轻转动左面刻度盘，并在右面镜筒内找到明暗分界线。

若出现彩色光带，则调节消色散镜，使明暗界线清晰。

再转动左面刻度盘，使分界线对准交叉线中心，记录读数与温度，重复一次。

（4）测完后，应立即以上法擦洗上下镜面，晾干后再关闭。

在测定样品之前，对折光仪应进行校正。

通常先测纯水的折光率，将重复两次测得的纯水的平均折光率与其标准值比较，可求得折光仪的校正值。

校正值一般很小，若数值太大时，必须调整镜筒上的示值调节螺钉，对整个仪器重新进行校正。

五、思考题1．测定物质折光率的意义是什么?2．每次测定前为什么都要用无水乙醇清洗镜面?3．影响折光率测定的因素有哪些?实验葡萄糖旋光度的测定一、实验目的1．了解旋光仪的基本原理及测定物质旋光度的意义。

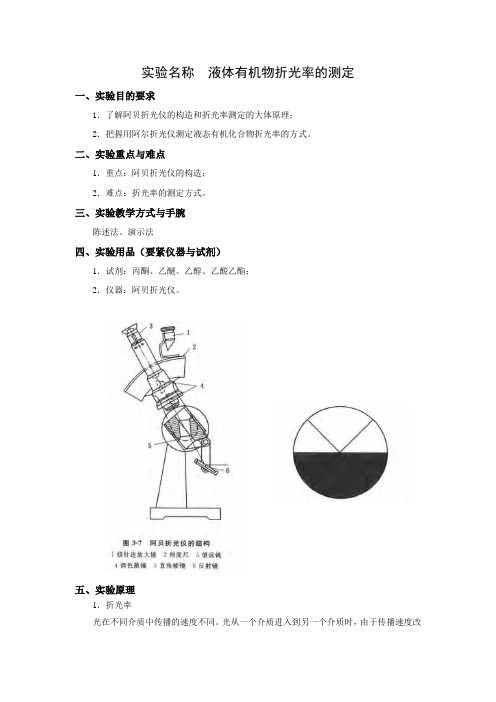

实验名称液体有机物折光率的测定一、实验目的要求1．了解阿贝折光仪的构造和折光率测定的大体原理；2．把握用阿尔折光仪测定液态有机化合物折光率的方式。

二、实验重点与难点1．重点：阿贝折光仪的构造；2．难点：折光率的测定方式。

三、实验教学方式与手腕陈述法、演示法四、实验用品（要紧仪器与试剂）1．试剂：丙酮、乙醚、乙醇、乙酸乙酯；2．仪器：阿贝折光仪。

五、实验原理1．折光率光在不同介质中传播的速度不同。

光从一个介质进入到另一个介质时，由于传播速度改变，也使传播方向发生改变，这种现象称作光的折射。

折射定律： n=v 1v 2=sin αsin βn ：折射率α：入射角β：折射角α> βn > 1界面n=sin β10测定折光率作用：判定有机化合物的纯度和鉴定未知物。

折光率的阻碍因素：要紧由测按时温度和入射光波长阻碍，折光率随温度升高而降低。

n D 20n D 20=n D t + 4.5 ×10-4×(t-20)D 钠光源 λ＝589.3nm2．阿贝折光仪：阿贝折光仪要紧有反射镜、直角棱镜、消色棱镜、读数镜、望远目镜组成。

结合实物具体讲述仪器的构造。

六、实验步骤1．仪器校正（1）预备：从仪器盒中掏出仪器，置于清洁干净的台面上，在棱镜外衣上装好温度计，用超级恒温水浴相连，通入恒温水，一样为20℃或25℃。

当恒温后，松开锁钮，开启下面棱镜，使其镜面处于水平位置，滴入1～2滴丙酮于镜面上，合上棱镜，促使难挥发的污物逸走，再打开棱镜，用丝巾或擦镜纸轻拭镜面。

但不能用滤纸。

待镜面干后，进行校正标尺刻度。

操作时严禁油手或汗手触及光学零件。

（2）校正：用重蒸馏水校正打开棱镜能够，滴1～2滴重蒸馏水于镜面上，转动左面刻度盘，使读数镜内标尺读数等于重蒸馏水的折光率（n =, n =）调剂反射镜，使入射光进入棱镜组，从测量望远镜中观看，使视场最亮，调剂测量镜，使视场最清楚。

转动消色调剂器，排除色散，再用一特制的小旋子旋动右面镜筒下方的方形螺旋，使明暗界限和十字交叉重合，校正工作终止。

实验六 折光率的测定【实验目的】1．掌握折光率的概念及测定折光率的意义 2．了解阿贝折光仪的工作原理和使用方法 【实验原理】 折射率光在不同介质中传播的速度不同。

光从一个介质进入到另一个介质时，由于 传播速度改变，也使传播方向发生改变，这种现象称作光的折射。

折射定律：n=v 1v 2=sin αsin βn ：折射率α：入射角β：折射角α> βn > 1界面n=sin β10测定折射率作用：判断有机化合物的纯度和鉴定未知物。

折射率的影响因素：主要由测定时温度和入射光波长影响。

折光率随温度升高而降低n D20n D 20=n D t +4.5 × 10-4×(t-20)D 钠光源 λ＝589.3nm【仪器、药品】阿贝折射仪，丙酮，乙醇，水，擦镜纸，滴管 【阿贝折射仪】【物理常数】(1)将折射仪置于光源充足的桌面上，但应避免阳光直射，记录温度计所示温度。

(2)恒温后，打开直角棱镜的闭合旋钮，分开上下棱镜。

用滴管加入少量丙酮洗上下镜面，然后用擦镜纸沿一个方向轻轻把镜面擦拭干净。

(3)镜面干燥后，滴加2—3滴试样于磨砂镜面上，使磨砂镜面铺滴一薄层液体，然后台上棱镜，锁紧锁钮。

(4)转动反光镜使光线射入棱镜，视场最亮。

然后转动调节旋钮，由1.3000开始向前转动，直到在目镜中找到明暗分界线，若出现彩色光带，再转动消色散旋钮，直到看到一清晰明暗分界线。

(5)继续转动调节旋钮，使分界线对准“×”交叉线中心，并读出折射率“。

(6)仪器用毕后，用沾有少量乙醚或丙酮的擦镜纸擦干净，晾干两镜面，然后合紧镜面。

【注意事项】[1]阿贝折射仪可以和恒温水浴相连，调节所需温度，通常为20℃。

[2]操作时要特别小心，严禁滴管的末端触及磨砂镜面，以免造成刻痕。

[3]试样液体应充满间隙；测定易挥发液体时应尽量缩短测定时间，或者及时补加试样。

[4]大多数有机物液体的折射率在1.3000一1.7000之间，若不在此范围内，就看不到明暗界线，所以不能用阿贝折光仪测定。

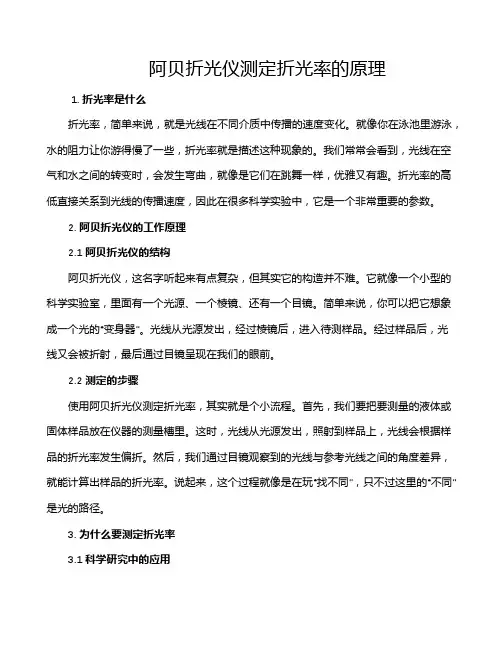

阿贝折光仪测定折光率的原理1. 折光率是什么折光率，简单来说，就是光线在不同介质中传播的速度变化。

就像你在泳池里游泳，水的阻力让你游得慢了一些，折光率就是描述这种现象的。

我们常常会看到，光线在空气和水之间的转变时，会发生弯曲，就像是它们在跳舞一样，优雅又有趣。

折光率的高低直接关系到光线的传播速度，因此在很多科学实验中，它是一个非常重要的参数。

2. 阿贝折光仪的工作原理2.1 阿贝折光仪的结构阿贝折光仪，这名字听起来有点复杂，但其实它的构造并不难。

它就像一个小型的科学实验室，里面有一个光源、一个棱镜、还有一个目镜。

简单来说，你可以把它想象成一个光的“变身器”。

光线从光源发出，经过棱镜后，进入待测样品。

经过样品后，光线又会被折射，最后通过目镜呈现在我们的眼前。

2.2 测定的步骤使用阿贝折光仪测定折光率，其实就是个小流程。

首先，我们要把要测量的液体或固体样品放在仪器的测量槽里。

这时，光线从光源发出，照射到样品上，光线会根据样品的折光率发生偏折。

然后，我们通过目镜观察到的光线与参考光线之间的角度差异，就能计算出样品的折光率。

说起来，这个过程就像是在玩“找不同”，只不过这里的“不同”是光的路径。

3. 为什么要测定折光率3.1 科学研究中的应用测定折光率有很多实际应用，比如在化学、物理和材料科学等领域，都是必不可少的环节。

就拿化学来说，折光率能帮助我们识别物质的纯度。

比如你在厨房做饭，想知道糖水的浓度，折光率就能帮你判断糖的含量。

你想啊，光线在不同浓度的糖水中传播的速度可不一样，测出来的折光率直接反映了浓度的高低，简直是个小侦探。

3.2 日常生活中的用途除了科研，折光率在日常生活中也大有用处。

比如说，眼镜的制作。

如果你近视了，去配眼镜的时候，验光师会测定你的眼球折光率，以确保你戴上眼镜后能看得清楚。

而且，折光率还跟我们日常看到的那些彩虹有关系，彩虹就是光线通过水珠折射后形成的美丽现象。

没错，连彩虹的美丽都离不开折光率的帮忙！4. 总结阿贝折光仪测定折光率，听起来有点高大上，其实就是一个简单而又有趣的过程。

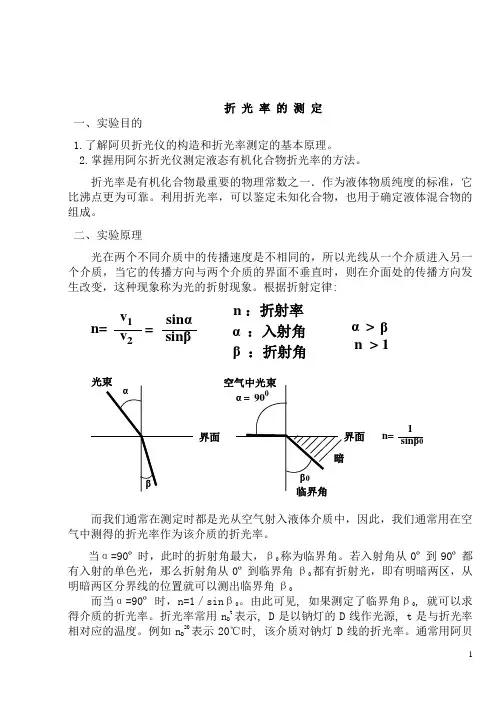

折光率的测定一、实验目的1.了解阿贝折光仪的构造和折光率测定的基本原理。

2.掌握用阿尔折光仪测定液态有机化合物折光率的方法。

折光率是有机化合物最重要的物理常数之一．作为液体物质纯度的标准，它比沸点更为可靠。

利用折光率，可以鉴定未知化合物，也用于确定液体混合物的组成。

二、实验原理光在两个不同介质中的传播速度是不相同的，所以光线从一个介质进入另一个介质，当它的传播方向与两个介质的界面不垂直时，则在介面处的传播方向发生改变，这种现象称为光的折射现象。

根据折射定律:n=v1v2=sinαsinβn ：折射率α：入射角β：折射角α> βn > 1αβ界面光束αβ界面空气中光束=900临界角n=sinβ1暗而我们通常在测定时都是光从空气射入液体介质中，因此，我们通常用在空气中测得的折光率作为该介质的折光率。

当α=90º时，此时的折射角最大，β称为临界角。

若入射角从0º到90º都有入射的单色光，那么折射角从0º到临界角β都有折射光，即有明暗两区，从明暗两区分界线的位置就可以测出临界角β而当α=90º时，n=1／sinβ0。

由此可见, 如果测定了临界角β, 就可以求得介质的折光率。

折光率常用nDt表示, D是以钠灯的D线作光源, t是与折光率相对应的温度。

例如nD20表示20℃时, 该介质对钠灯D线的折光率。

通常用阿贝(Abbe) 折光仪测定物质的折光率。

三、实验装置四、实验内容1．学习阿贝折光仪的使用（1）清洗棱镜表面；（2）滴加样品，锁紧闭合旋钮；（3）调节反光镜，使光线射入棱镜至视野出现明暗分界线；（4）调节消色散旋钮，使明暗分界线清晰，再转动棱镜使明暗分界线恰好通过十字刻线交点；（5）读取折光率。

2．样品折光率的测定（1）用蒸馏水校正；（2）测定乙酸乙酯和正丁醇的折光率并换算成标准值。

五、数据记录样品水乙酸乙酯正丁醇折光率手册值 1.3329 1.3723 1.3993测定值校正后测定值标准值n D20= n obs t +0.00045(t-20)。

阿贝折光仪标准操作规程1、目的：建立一个折光仪测定标准操作规程，规范检验操作。

2、范围：适用于阿贝折光仪的使用操作。

3、责任：质量部QC人员对本规程的实施负责。

4、依据：中国药典附录Ⅶ F 折光率测定法和药品检验标准操作标准ZB C 10001～10007—895. 程序：5.1 操作5.1.1 折光仪的校正：测定前用20℃的水校正仪器，20℃时蒸馏水的折光率为1.3330。

25℃时为1.3325。

40℃时为1.3305。

也可用已知折光率的标准玻璃校正。

5.1.2 测定：5.1.2.1 将进光棱镜和折射棱镜用棉球滴少量丙酮或乙醚洗净用擦镜纸擦干。

通入循环水，使棱镜的温度保持20±0.5℃。

5.1.2.2 滴入供试品，立即闭合棱镜（挥发性强的液体和沸点低的液体用细的滴管从旁边小孔注入供试品）使供试品与棱镜于20℃保持数秒钟。

5.1.2.3 调节大旋钮使在镜筒找到明暗分界线并与交叉线相合，若有虹彩则转动小旋钮彩色渐渐消失，仅剩明暗分界线。

5.1.3 结果判定：转动左边的刻度轮对准刻度，记录读数，读数准确至0.0001，轮流从一边再从另一边将分界线对准十字上，重复观察读数3次，读数间差不得超过0.0003，读数平均值即为供试品的折光率（nb）。

5.2 注意事项5.2.1 折光率随一些因素而变化，随入射波长不同而变化，波长增加折光率下降。

折光率随测定温度不同而变化，折光率随温度增加而减少，所以温度恒定在20±0.5℃（或另有规定的的温度）。

5.2.2 测定完毕后打开棱镜，用擦镜纸轻轻擦干，不论任何情况，不允许用擦镜纸以外任何东西（除棉球外）接触棱镜以免损坏它的平面。

5.2.3 测定用的折光计需能读数至0.0001，测量范围1.3～1.7。

5.2.4 滴入液体不能太少，否则明暗不清。

5.2.5 用软布把整个仪器外部擦网干净，防止有灰，进出水口一定擦干，长期放置需定期擦洗和检查。

化学与化工学院实验课程教案模板（试行）实验名称液体有机物折光率的测定一、实验目的要求：1、熟悉阿贝折光仪的构造2、掌握液体有机化合物折光率的测定方法。

二、实验重点与难点：1、重点:阿贝折光仪的构造2、难点：折光率的测定方法三、实验教学方法与手段:陈述法，演示法四、实验用品（主要仪器与试剂）：1、试剂：丙酮（或乙醚、乙醇等有机溶剂) 1—溴代萘2、仪器：阿贝折光仪五、实验原理：1、折光率：质时光的传播方向会发生改变,这种现象称为光的折射。

如右图所示。

引起光的折射的原因是光在不同介质中的传播速度不同。

光在空气中的传播速度与它在液体中的传播速度之比叫做该液体的折光率。

根据光的折射定律，液体的折射率等于入射角与折射角的正弦之比。

ntλ=v空/v液=sinα/sinβ折光率是有机化合物的特征常数，通过测定折光率可以确定有机化合物的纯度及溶液的组成，也可用于未知物的鉴定.折光率随入射光的波长λ、测定时的温度t、物质的结构等因素而变化。

所以表示物质的折光率时必须标明所用光线的波长和测定温度,当λ和t一定时,折光率是一个常数。

常用nDt表示，D表示钠光.2、阿贝折射仪：阿贝折射仪主要有反射镜、直角棱镜、阿米西消色棱镜、读数镜、望远目镜组成。

结合实物具体讲述仪器的各六、实验步骤：1、仪器校正（1）准备：从箱中取出仪器，放在工作台上，在温度计套中插入温度计，通入恒温水，当温度恒定后，松开直角棱镜锁扭，分开直角棱镜，在光滑镜面上滴加2滴丙酮（或乙醚、乙醇等有机溶剂），合上棱镜，使上下棱镜润湿，洗去镜面污物，再打开棱镜，用擦镜纸擦干镜面或晾干。

（2)校正：将直角棱镜打开，用少许1-溴代萘将标准玻璃块(没有刻度的一面）粘附于光滑棱镜面上,标准玻璃块另一个抛光面应向上，以接受光线，转动棱镜手论,使读数境内标尺读数等于标准玻璃块上的刻示值（读数时打开小反光镜)。

然后观察望远目镜中明暗分界线是否在十字交叉点上，如有偏差，用方孔调节扳手转动示值调节螺钉,使明暗分界线在十字交叉点处。
