管道达因计算规则
- 格式:doc
- 大小:166.62 KB
- 文档页数:9
1、前言近年来,伴随着国家基建紧缩的政策,施工企业的任务严重不足,建筑安装市场的竞争日益激烈,以原有的“预算让利式”的报价方式已经远远不能满足报价的需要,公司领导提出了“成本加成式”的报价策略,即在测算成本的基础上加上一定比例的利润作为投标标价。
这就对各专业的报价人员提出了更高的要求,成本测算成了摆在每个报价人员面前的首要问题。
本人也于那时起,结合自己的专业,开始了对管道成本测算的尝试。
2、确定以DIN作为管道估价单位的原因在中国的习惯是以“米”作为管道计量单位,工程技术人员通常用管道的米数来代表管道施工工程量的大小,然而这样的计量是很不准确的,由于管道的管径、壁厚及管件的含量不同,同样是一千米管道,施工时的工作量相差很大。
在管道计价的时候,管道安装费的估算也是以米为单位称为“米单价”,由于米数不能准确反映管道的实际工程量,每米管道的安装费悬殊很大,给管道安装费用的估算带来了很大麻烦。
近几年,随着中国建筑市场的对外开放,一批国外的总包公司来到中国(如韩国三星、英国克瓦那、日本的日挥千代田、三井等)他们凭借着在设计、设备采购和管理上的优势在中国占据了部分建安市场,这些总包商公司在管道报价中的计量单位为“达因”。
“达因”是国外用以代表管道焊接量的一个通行单位,用“达因”数统计整个项目管道安装所要完成的焊接量,并以此代表整个项目管道安装的工作量。
由于“达因”在计算过程中综合了管件和管径对安装费用的影响因素,所以用“达因”作为工程量计量单位进行成本测算,大管道成本测算开辟了一个新思路,给今后的报价和估价工作带来了方便,并且能更大程度上满足对国外总包商报价的需要,提高报价的竞争力。
3、达因的定义和计算规则“达因”的严格定义为“直径为1英寸的管子周长为1达因”。
“达因”的写法有几种:日本的总包商通常记做“Din—inch”,韩国总包商一般记为“DB”,还有一些总包公司把“达因”记为“Weld--inch”,“Weld--inch”也有简写为“DIN”的。
管道“达因”数计算规则序号类 型焊接方法计算系数1)对接焊管口吋数*12)承插焊管口吋数*0.71)对焊法兰法兰吋数*12)平焊法兰法兰吋数*13)松套法兰法兰吋数*14)盲板法兰
不计算1)带加强圈的支管支管吋数*2.52)不带加强圈的支管
支管吋数*14管子斜角焊支管斜角焊
支管吋数*1.51)丝接后密封焊管口吋数*12)密封焊
管口吋数*0.5
6管道支架焊接
管支架与管子管件焊接
不计7管丝接管道和管件间丝接管口吋数*0.58
煨弯
管道冷或热煨弯
管口吋数*1
5管道密封焊1
管子和管件焊接
2法兰焊接
3支管焊接。
管道Din—inch单价的测算与验证经营二部李恒1、前言近年来,伴随着国家基建紧缩的政策,施工企业的任务严重不足,建筑安装市场的竞争日益激烈,以原有的“预算让利式”的报价方式已经远远不能满足报价的需要,公司领导提出了“成本加成式”的报价策略,即在测算成本的基础上加上一定比例的利润作为投标标价。
这就对各专业的报价人员提出了更高的要求,成本测算成了摆在每个报价人员面前的首要问题。
本人也于那时起,结合自己的专业,开始了对管道成本测算的尝试。
2、确定以DIN作为管道估价单位的原因在中国的习惯是以“米”作为管道计量单位,工程技术人员通常用管道的米数来代表管道施工工程量的大小,然而这样的计量是很不准确的,由于管道的管径、壁厚及管件的含量不同,同样是一千米管道,施工时的工作量相差很大。
在管道计价的时候,管道安装费的估算也是以米为单位称为“米单价”,由于米数不能准确反映管道的实际工程量,每米管道的安装费悬殊很大,给管道安装费用的估算带来了很大麻烦。
近几年,随着中国建筑市场的对外开放,一批国外的总包公司来到中国(如韩国三星、英国克瓦那、日本的日挥千代田、三井等)他们凭借着在设计、设备采购和管理上的优势在中国占据了部分建安市场,这些总包商公司在管道报价中的计量单位为“达因”。
“达因”是国外用以代表管道焊接量的一个通行单位,用“达因”数统计整个项目管道安装所要完成的焊接量,并以此代表整个项目管道安装的工作量。
由于“达因”在计算过程中综合了管件和管径对安装费用的影响因素,所以用“达因”作为工程量计量单位进行成本测算,大管道成本测算开辟了一个新思路,给今后的报价和估价工作带来了方便,并且能更大程度上满足对国外总包商报价的需要,提高报价的竞争力。
3、达因的定义和计算规则“达因”的严格定义为“直径为1英寸的管子周长为1达因”。
“达因”的写法有几种:日本的总包商通常记做“Din—inch”,韩国总包商一般记为“DB”,还有一些总包公司把“达因”记为“Weld--inch”,“Weld--inch”也有简写为“DIN”的。
化工管径计算公式
化工管径计算是化工工程设计中非常重要的一部分。
管径的大小
直接影响到管道系统的流量、节约、成本、材料选择等诸多重要因素。
因此,正确且准确地计算管道的管径,对于化工企业的节约和良好的
经济效益非常重要。
在化工管径计算中,最常使用的计算公式是Darcy-Weisbach公式
和杜布西公式。
其中Darcy-Weisbach公式是一种用于计算摩擦阻力的
公式,公式表达式为:ΔP = f (L / D) (ρV^2 / 2),其中ΔP表示
管道压力损失,L表示管道长度,D表示管道直径,ρ表示介质密度,
V表示流速,f表示管道阻力系数。
通常,本公式适用于流量较大,粘
度较小的流体。
而在杜布西公式中,最基本的公式为:Q= CVd^2(1/2), 其中Q
表示单位时间内液体通过管道的体积,C称为出口系数,V表示液体的
平均速度,d表示管道直径,α≈0。
5是一个修正系数,适用于低速
流动。
此外,还有为计算特定介质情况下流量的科里奥利公式,用于
液体和气体的计算。
除此之外,为了确保管道的故障率降到最低,需要考虑以下因素:介质特性、管道材料、管道长度、管道环境温度、设计温度、压力水
平等方面。
在进行化工管径的计算时,需要整合上述各种因素,综合考虑。
通过精确且科学的计算,以确定正确的管径大小,从而确保流体输送
的效率、安全性和经济效益。
因此,化工企业应该重视化工管径的计算,并确保其正确性、实用性和准确性。
标准实用1 目的为了达到以管道焊口的数量来统计管道安装工程量,实现管道安装进度的数字化管理,特制定本计算规则。
2 适用范围本规则适用于云南大为制氨有限公司年产50万吨合成氨项目管道安装。
3 计算的基本公式 3.1 直管连接计算公式:达因数=管道英寸直径A " 备注:适用于下列情况的所有对接焊接缝: - 管和管 - 管和管件 - 管和法兰 - 管件和管件 - 法兰和法兰3.2 管道支管连接(开三通)(无加强板) 3.2.1 垂直支管计算公式:达因数=管道英寸直径 A "3.2.2 斜支管计算公式:达因数=管道英寸直径A"×1.43.3 管道支管联结(有加强板)3.3.1 垂直支管对接焊.计算公式:达因数=管道英寸直径A"×2+ B"直径(*)其中B"直径= A"直径×23.3.2 斜支管计算公式:达因数=管道英寸直径A"×1.4×2+ B"直径×1(*)其中B"直径= A"直径×23.4 管道凸台计算公式:达因数=英寸直径A"×2计算公式:达因数=管道英寸直径 A "×2备注:上述计算公式,适用于90°和45°特殊分支联结3.5 夹套管 3.5.1 弯头(两半)计算公式: 两半弯头计算计算公式a.) 45°弯头:达因数=管道英寸直径A "×2.7b.) 90°短半径弯头:达因数=管道英寸直径 A "×3c.) 90°长半径弯头:达因数英寸= A "×3.5完整弯头计算公式(不是切成两半型):达因数=管道英寸直径A "×23.5.2 三通计算公式:达因数=管道英寸直径A "+ 管道英寸直径B "×3计算公式:达因数=管道英寸直径A "+管道英寸直径B " 计算公式:达因数=管道英寸直径A "×2.5套管和内管线之间的辅助件施工和安装,不予测量。

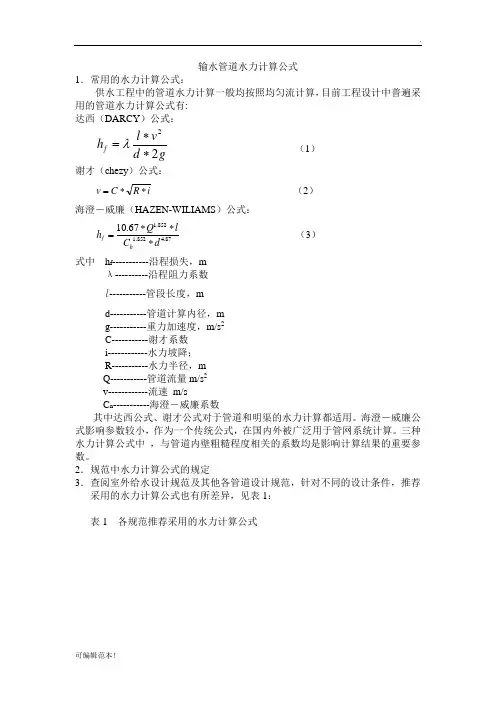

输水管道水力计算公式1.常用的水力计算公式:供水工程中的管道水力计算一般均按照均匀流计算,目前工程设计中普遍采用的管道水力计算公式有:达西(DARCY )公式:g d v l h f 22**=λ (1)谢才(chezy )公式:i R C v **= (2)海澄-威廉(HAZEN-WILIAMS )公式:87.4852.1852.167.10d C l Q h h f ***= (3) 式中 h f -----------沿程损失,mλ----------沿程阻力系数l -----------管段长度,md-----------管道计算内径,mg-----------重力加速度,m/s 2C-----------谢才系数i------------水力坡降;R-----------水力半径,mQ-----------管道流量m/s 2v------------流速 m/sC n -----------海澄―威廉系数其中达西公式、谢才公式对于管道和明渠的水力计算都适用。
海澄-威廉公式影响参数较小,作为一个传统公式,在国内外被广泛用于管网系统计算。
三种水力计算公式中 ,与管道内壁粗糙程度相关的系数均是影响计算结果的重要参数。
2.规范中水力计算公式的规定3.查阅室外给水设计规范及其他各管道设计规范,针对不同的设计条件,推荐采用的水力计算公式也有所差异,见表1:表1 各规范推荐采用的水力计算公式3.1达西公式达西公式是基于圆管层流运动推导出来的均匀流沿程损失普遍计算公式,该式适用于任何截面形状的光滑或粗糙管内的层流和紊流。
公式中沿程阻力系数λ值的确定是水头损失计算的关键,一般采用经验公式计算得出。
舍维列夫公式,布拉修斯公式及柯列勃洛克(C.F.COLEBROOK )公式均是针对工业管道条件计算λ值的著名经验公式。
舍维列夫公式的导出条件是水温10℃,运动粘度1.3*10-6 m 2/s,适用于旧钢管和旧铸铁管,紊流过渡区及粗糙度区.该公式在国内运用较广.柯列勃洛可公式)Re 51.27.3lg(21λλ+∆*-=d (Δ为当量粗糙度,Re 为雷诺数)是根据大量工业管道试验资料提出的工业管道过渡区λ值计算公式,该式实际上是泥古拉兹光滑区公式和粗糙区公式的结合,适用范围为4000<Re<108。
管道阻力的基本计算方法管道阻力是指液体在流动过程中受到的摩擦力和阻力,它是影响管道流量和压力损失的主要因素之一、管道阻力的基本计算方法包括经验公式法、实验法和数值模拟法。
1.经验公式法:经验公式法是根据实际操作经验总结出来的计算方法。
经验公式法包括达西-魏兹巴赫公式、普朗特公式等。
-达西-魏兹巴赫公式:达西-魏兹巴赫公式是最常用的计算管道阻力的经验公式之一,表示为:Rf=λ(L/D)(V^2/2g)其中,Rf是单位长度的管道阻力,λ是阻力系数,L是管道长度,D 是管道内径,V是流速,g是重力加速度。
-普朗特公式:普朗特公式是用于计算气体在管道中流动时的阻力的经验公式,表示为:Rf=λ(L/D)KρV^2其中,K是一修正系数,ρ是气体密度。
2.实验法:实验法是通过实验来测量管道阻力,并将实验结果用于计算。
实验法一般需要进行水力实验或风洞实验,根据实验结果建立经验公式。
-水力实验:水力实验是通过在实验室中建立一段具有标准尺寸的管道,在实验过程中测量流量、压力等参数,从而计算管道阻力。
-风洞实验:风洞实验是用于测量气体在管道中的阻力的方法。
通过在风洞中设置一段具有标准尺寸的管道,在实验过程中测量流动参数,计算管道阻力。
3.数值模拟法:数值模拟法是利用计算机进行流体力学计算,通过数值模拟管道内流体的运动和阻力分布,从而得到管道阻力。
数值模拟法精度较高,能够考虑更多的因素和复杂的条件。
数值模拟法可以利用有限元、有限差分、计算流体力学(CFD)等方法进行计算。
利用计算机软件,将管道的几何形状、边界条件、流体性质等参数输入模拟软件,通过求解流体动力学方程,得到流场图像、速度分布、压力分布等结果,从而计算出管道阻力。
总结起来,管道阻力的基本计算方法包括经验公式法、实验法和数值模拟法。
不同的计算方法适用于不同的情况,工程师可以根据具体需求选择合适的方法进行计算。
管道达因测算1、前⾔近年来,伴随着国家基建紧缩的政策,施⼯企业的任务严重不⾜,建筑安装市场的竞争⽇益激烈,以原有的“预算让利式”的报价⽅式已经远远不能满⾜报价的需要,公司领导提出了“成本加成式”的报价策略,即在测算成本的基础上加上⼀定⽐例的利润作为投标标价。
这就对各专业的报价⼈员提出了更⾼的要求,成本测算成了摆在每个报价⼈员⾯前的⾸要问题。
本⼈也于那时起,结合⾃⼰的专业,开始了对管道成本测算的尝试。
2、确定以DIN作为管道估价单位的原因在中国的习惯是以“⽶”作为管道计量单位,⼯程技术⼈员通常⽤管道的⽶数来代表管道施⼯⼯程量的⼤⼩,然⽽这样的计量是很不准确的,由于管道的管径、壁厚及管件的含量不同,同样是⼀千⽶管道,施⼯时的⼯作量相差很⼤。
在管道计价的时候,管道安装费的估算也是以⽶为单位称为“⽶单价”,由于⽶数不能准确反映管道的实际⼯程量,每⽶管道的安装费悬殊很⼤,给管道安装费⽤的估算带来了很⼤⿇烦。
近⼏年,随着中国建筑市场的对外开放,⼀批国外的总包公司来到中国(如韩国三星、英国克⽡那、⽇本的⽇挥千代⽥、三井等)他们凭借着在设计、设备采购和管理上的优势在中国占据了部分建安市场,这些总包商公司在管道报价中的计量单位为“达因”。
“达因”是国外⽤以代表管道焊接量的⼀个通⾏单位,⽤“达因”数统计整个项⽬管道安装所要完成的焊接量,并以此代表整个项⽬管道安装的⼯作量。
由于“达因”在计算过程中综合了管件和管径对安装费⽤的影响因素,所以⽤“达因”作为⼯程量计量单位进⾏成本测算,⼤管道成本测算开辟了⼀个新思路,给今后的报价和估价⼯作带来了⽅便,并且能更⼤程度上满⾜对国外总包商报价的需要,提⾼报价的竞争⼒。
3、达因的定义和计算规则“达因”的严格定义为“直径为1英⼨的管⼦周长为1达因”。
“达因”的写法有⼏种:⽇本的总包商通常记做“Din—inch”,韩国总包商⼀般记为“DB”,还有⼀些总包公司把“达因”记为“Weld--inch”,“Weld--inch”也有简写为“DIN”的。
什么是焊接达因数?DIN(Dia-inch),计算焊接工作量的单位,也就是焊接当量,国外叫达因,是指直径 1 英寸的一个焊口为1 个焊接当量(1 个达因),10 个1 英寸的焊口就是10 个达因,2 个5 英寸的焊口也是10 个达因,1、Din: dia-inch 就是用接头公称直径来表示工作量的一种计量单位。
包括承插、罗纹和对焊接头。
2、DB: dia-inch-butt 指用寸径表示的对焊接头。
3、焊接当量大致意思同第一条差不多。
以上焊接工作量描述具体包含哪些内容呢?一般来说,在用DIN 描述的工作量清单当中,相应的将管道的工作量大致分解为:焊接达因、热处理、无损检测、阀门安装、支架制作/ 安装、试压和吹洗等。
在用达因表示的工程量清单商务报价方面,总是分别按照材质、管表号、焊接类型、接头类型进行包价。
如:SS SCH20 FW(SW) BW(SW) 38.00 解释一下:不锈钢壁厚SCH20 安装口(预制口)对焊口(承插口)另外:对于各种特殊情况如开孔补强,管廊和工艺焊口,都规定了折算系数。
国外在这些方面作的已经很成熟了,我们需要关注的是各种情况下我们实际的消耗。
实际影响焊工效率的主要因素: a. 管道材料质量:如果管道材料质量较好,那么接头的组对效率和组对质量都很理想,如错边什么的。
焊工焊接效率会比较高,焊接合格率也高,折算下来对平均焊接能力估算值影响是比较大的。
b. 辅助工种配比,实际施工组织中,不能保证焊工有足够多的辅助工种协助,以保证焊工能够连续不断地进行焊接。
如焊口的打磨、组对、点焊等,中间会有很多的中断焊接时间。
c. 焊接质量要求,质量要求高的管道,焊接工艺的执行当然也会更加严格,检查过程也比较正规。
焊工作业中投机取巧的伪效率就降低了。
d. 焊接设备和焊接工艺,采用自动和半自动焊接设备的焊接工艺效率当然要比纯手工焊接效率要高的多。
装置区的可以根据经验公式算:装置区的焊接工程量=管线总长度× 0.127(修正系数)×管线寸口+(弯头数量×管线寸口×2)+(三通数量×管线寸口×3)+(法兰数量×管线寸口)+(大小头数量×管线寸口×2)对于非装置区即管廊区,可以按公式计算非装置区的焊接工程量=焊口数(管线总长度/单根管线长度)×管线寸口+(弯头数量×管线寸口×2)+(三通数量×管线寸口×3)+(法兰数量×管线寸口)+(大小头数量×管线寸口×2)如:管线是3” ,焊口数有20 个,焊接工程量就是60” 。
标准实用
五环科技 股份有限公司 云南大为制氨有限公司 项目号: 03016 0 版
03016-PC18-001 年产50万吨合成氨项目
第 1
页 共 9 页
管道达因数计算规则
编 制
审 核
日 期
2007-1-14
Q /W H P C M -A 50 附录A
1 目的
为了达到以管道焊口的数量来统计管道安装工程量,实现管道安装进度的数字化管理,特制定本计算规则。
2 适用范围
本规则适用于云南大为制氨有限公司年产50万吨合成氨项目管道安装。
3 计算的基本公式 3.1 直管连接
计算公式:达因数=管道英寸直径A " 备注:适用于下列情况的所有对接焊接缝: - 管和管 - 管和管件 - 管和法兰 - 管件和管件 - 法兰和法兰
3.2 管道支管连接(开三通)(无加强板) 3.2.1 垂直支管
计算公式:达因数=管道英寸直径 A "
3.2.2 斜支管
计算公式:达因数=管道英寸直径A"×1.4
3.3 管道支管联结(有加强板)
3.3.1 垂直支管
对接焊.
计算公式:达因数=管道英寸直径 A"×2+ B"直径(*)其中 B"直径= A"直径×2
3.3.2 斜支管
计算公式:达因数=管道英寸直径 A"×1.4×2+ B"直径×1(*)其中B"直径= A"直径×2
3.4 管道凸台
计算公式:达因数=英寸直径 A "×2
计算公式:达因数=管道英寸直径 A "×2
备注:上述计算公式,适用于90°和45°特殊分支联结
3.5 夹套管 3.5.1 弯头(两半)
计算公式: 两半弯头计算计算公式
a.) 45°弯头:达因数=管道英寸直径A "×2.7
b.) 90°短半径弯头:达因数=管道英寸直径 A "×3
c.) 90°长半径弯头:达因数英寸= A "×3.5
完整弯头计算公式(不是切成两半型):达因数=管道英寸直径A "×2
3.5.2 三通
计算公式:达因数=管道英寸直径A "+ 管道英寸直径B "×3
Ф
计算公式:达因数=管道英寸直径A"+管道英寸直径B"计算公式:达因数=管道英寸直径A"×2.5
套管和内管线之间的辅助件施工和安装,不予测量。
3.6 承插焊
计算公式:达因数=管道英寸直径 A"
备注:一般适用于承插焊法兰,管件,阀门和杂件
3.7 密封焊
计算公式:达因数=管道直径英寸A"
3.8 法兰
计算公式:达因数=管道英寸直径A"×2
3.9 水泥粘合管道接缝
计算公式:达因数=管道英寸直径A"×2 备注:适用于水泥粘合管道
3.10 螺纹连接
计算公式:达因数=管道英寸直径A"
3.11 螺纹连接密封焊
计算公式:达因数=管道英寸直径A"× 2
4 达因数计算的修正系数
上述基本公式是以管道英寸直径为达因数计算的基础数据,未考虑管道壁厚δ,因此在实际计算过程中应考虑管道壁厚的修正。
具体规定如下:
当δ<18 mm时,不作修正,即达因数为依据基本公式计算出来的达因数;
当18mm<δ<36 mm时,相应的直径英寸应乘上1.5倍的管道壁厚系数;
当δ≥36 mm时,相应的直径英寸应乘上2倍的管道壁厚系数。
