《公路桥梁信息公示牌设置要求》和《公路桥梁限载标志设置要求》2021

天津市交通运输委员会关于桥梁信息公示牌及桥梁限载标志内容有关问题的批复文章属性•【制定机关】天津市交通运输委员会•【公布日期】2021.06.16•【字号】津交发〔2021〕115号•【施行日期】2021.06.16•【效力等级】地方规范性文件•【时效性】现行有效•【主题分类】公路正文天津市交通运输委员会关于桥梁信息公示牌及桥梁限载标志内容有关问题的批复市公路中心：《天津市公路事业发展服务中心关于桥梁信息公示牌及桥梁限载标志内容有关问题的请示》（津公路中心报〔2021〕70号）收悉。

经研究，现批复如下：一、桥梁信息公示牌根据《交通运输部办公厅关于修订印发〈公路桥梁信息公示牌设置要求〉和〈公路桥梁限载标志设置要求〉的通知》（交办公路〔2021〕20号）要求，结合我市实际，确定桥梁公示牌内容填写信息。

（一）高速公路桥梁：桥梁监管单位为市交通运输委员会（市公路中心）；管理单位和养护单位为高速公路经营管理单位；执法单位为市交通执法总队。

（二）普通国省干线公路大桥、特大桥：桥梁监管单位为市交通运输委员会（市公路中心）；管理单位和养护单位为市养护中心；执法单位为各区交通执法支队。

（三）市直管公路桥梁（外环线及调整线、天津大道、海河通道）：桥梁监管单位为市交通运输委员会（市公路中心）；管理单位和养护单位为市养护中心；执法单位为市交通执法总队。

（四）普通国省干线公路中、小桥梁：桥梁监管单位为市交通运输委员会（市公路中心），管理单位为各区交通运输主管部门，养护单位为各区公路建养中心，执法单位为各区交通执法支队。

（五）农村公路桥梁：桥梁监管单位为各区交通运输主管部门，管理单位、养护单位和执法单位按照“县道县管、乡村道乡村管”的原则由各区自行确定。

二、桥梁限载标志根据《交通运输部办公厅关于修订印发〈公路桥梁信息公示牌设置要求〉和〈公路桥梁限载标志设置要求〉的通知》和《超限运输车辆行驶公路管理规定》（交通运输部令2016年第62号）相关要求，汽车荷载采用公路Ⅰ、Ⅱ级或汽车—超20级设计的桥梁，其限载标志取值为总重49t，轴重13t。

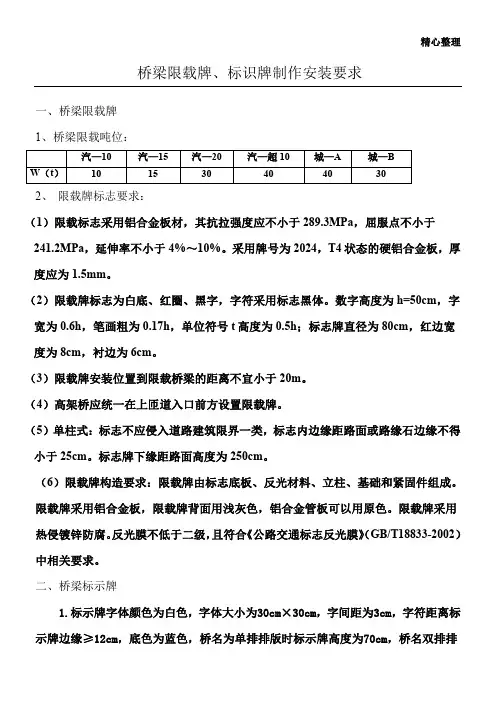

桥梁限载牌、标识牌制作安装要求一、桥梁限载牌1、桥梁限载吨位：汽—10 汽—15 汽—20 汽—超10 城—A 城—B W（t）10 15 30 40 40 30 2、限载牌标志要求：（1）限载标志采用铝合金板材，其抗拉强度应不小于289.3MPa，屈服点不小于241.2MPa，延伸率不小于4%～10%。

采用牌号为2024，T4状态的硬铝合金板，厚度应为1.5mm。

（2）限载牌标志为白底、红圈、黑字，字符采用标志黑体。

数字高度为h=50cm，字宽为0.6h，笔画粗为0.17h，单位符号t高度为0.5h；标志牌直径为80cm，红边宽度为8cm，衬边为6cm。

（3）限载牌安装位置到限载桥梁的距离不宜小于20m。

（4）高架桥应统一在上匝道入口前方设置限载牌。

（5）单柱式：标志不应侵入道路建筑限界一类，标志内边缘距路面或路缘石边缘不得小于25cm。

标志牌下缘距路面高度为250cm。

（6）限载牌构造要求：限载牌由标志底板、反光材料、立柱、基础和紧固件组成。

限载牌采用铝合金板，限载牌背面用浅灰色，铝合金管板可以用原色。

限载牌采用热侵镀锌防腐。

反光膜不低于二级，且符合《公路交通标志反光膜》（GB/T 18833-2002）中相关要求。

二、桥梁标示牌1.标示牌字体颜色为白色，字体大小为30cm×30cm，字间距为3cm，字符距离标示牌边缘≥12cm，底色为蓝色，桥名为单排排版时标示牌高度为70cm，桥名双排排版时标识牌高度为120cm；桥名标示牌长度依据桥名字数而定，标示牌设边框和衬边，其宽度均为3cm。

2.桥梁标示牌铝合金板材的抗拉强度应不小于289.3MPa，屈服点不小于241.2MPa，延伸率不小于4%～10%。

应采用牌号为2024，T4状态的硬铝合金板，厚度应为2.0mm。

限载牌采用铝合金板，限载牌背面用浅灰色，铝合金管板可以用原色。

限载牌采用热浸镀锌防腐。

反光膜不低于二级，且符合《公路交通标志反光膜》（GB/T18833-2002）中相关要求。

桥梁标示牌制作要求 Document serial number【LGGKGB-LGG98YT-LGGT8CB-LGUT-桥梁限载牌、标识牌制作安装要求一、桥梁限载牌1、桥梁限载吨位：2、限载牌标志要求：（1）限载标志采用铝合金板材，其抗拉强度应不小于，屈服点不小于，延伸率不小于4%～10%。

采用牌号为2024，T4状态的硬铝合金板，厚度应为1.5mm。

（2）限载牌标志为白底、红圈、黑字，字符采用标志黑体。

数字高度为h=50cm，字宽为，笔画粗为，单位符号t高度为；标志牌直径为80cm，红边宽度为8cm，衬边为6cm。

（3）限载牌安装位置到限载桥梁的距离不宜小于20m。

（4）高架桥应统一在上匝道入口前方设置限载牌。

（5）单柱式：标志不应侵入道路建筑限界一类，标志内边缘距路面或路缘石边缘不得小于25cm。

标志牌下缘距路面高度为250cm。

（6）限载牌构造要求：限载牌由标志底板、反光材料、立柱、基础和紧固件组成。

限载牌采用铝合金板，限载牌背面用浅灰色，铝合金管板可以用原色。

限载牌采用热侵镀锌防腐。

反光膜不低于二级，且符合《公路交通标志反光膜》（GB/T 18833-2002）中相关要求。

二、桥梁标示牌1.标示牌字体颜色为白色，字体大小为30cm×30cm，字间距为3cm，字符距离标示牌边缘≥12cm，底色为蓝色，桥名为单排排版时标示牌高度为70cm，桥名双排排版时标识牌高度为120cm；桥名标示牌长度依据桥名字数而定，标示牌设边框和衬边，其宽度均为3cm。

2.桥梁标示牌铝合金板材的抗拉强度应不小于，屈服点不小于，延伸率不小于4%～10%。

应采用牌号为2024，T4状态的硬铝合金板，厚度应为2.0mm。

限载牌采用铝合金板，限载牌背面用浅灰色，铝合金管板可以用原色。

限载牌采用热浸镀锌防腐。

反光膜不低于二级，且符合《公路交通标志反光膜》（GB/T 18833-2002）中相关要求。

3. 同一桥梁的标示牌和限载牌安装在一个立柱上，限载牌和标示牌的位置尺寸关系如下图示(过街天桥只有限高牌没有限载牌，且安装在天桥护栏上)，h的高度随着标识牌的宽度的增加而增大。

公路桥梁信息公示牌设置要求一、设置对象所有公路桥梁。

二、设置位置桥梁信息公示牌应分别设置于桥梁两端靠近桥头的行车方向右侧护栏或墩台上。

三、设置要求1.新建和改扩建的公路桥梁信息公示牌应在桥梁建设时同步设置。

2.已按《交通运输部关于进一步加强公路桥梁养护管理的若干意见》（交公路发〔2013〕321号）要求设置的桥梁信息公示牌，结合年度养护工程进行调整完善。

四、版面设计1.按照现行《道路交通标志和标线》（GB5768—2009）的规定，桥梁信息公示牌颜色为白底、黑字、黑边框。

字体应采用交通标志专用字体。

2.公示牌右上方可预留设置桥梁信息二维码。

二维码的生成及维护由桥梁管理单位负责，除桥梁信息公示牌文字公示的信息外，可根据需要公示其他信息，如定期检查的承担单位、时间、技术状况评定结果等。

版面设计示例如下图所示。

单位：mm五、其他要求1.桥梁信息公示牌底板应选用经济、适用、耐久的材料，如铝合金板、薄钢板、合成树脂类板材或其他板材。

板材的相关指标应符合《道路交通标志板及支撑件》（GB/T 23827）及国家相关标准的规定。

2.桥梁信息公示牌金属构件应进行防腐处理，并符合现行《公路交通工程钢构件防腐技术条件》（GB/T 18226）的要求。

3.桥梁信息公示牌宜采用逆反射材料制作，其逆反射材料及耐久性宜与其他交通标志保持一致。

公路桥梁限载标志设置要求一、设置对象在经检查、检测、评定后，不能满足现行桥梁设计规范车辆荷载要求，需要设置限载标志的公路桥梁。

二、设置位置根据桥梁所在公路的技术等级，限载标志的设置位置应符合下列规定：1.高速公路和具有干线功能的一级公路。

在需进行限载的桥梁前适当位置设置限载标志，同时在最近的入口及相邻主线出口处配合指路标志设置限载标志或告示标志。

2.具有集散功能的一级公路和二、三、四级公路。

在需进行限载的桥梁前适当位置设置限载标志，同时在最近可供车辆掉头或绕行的位置前设置限载标志或告示标志。

桥梁限载牌、标识牌制作安装要求一、桥梁限载牌1桥梁限载吨位:2、限载牌标志要求：(1)限载标志采用铝合金板材，其抗拉强度应不小于289.3MPa,屈服点不小于241.2MPa,延伸率不小于4%〜10%。

采用牌号为2024, T4 状态的硬铝合金板，厚度应为1.5mm。

(2)限载牌标志为白底、红圈、黑字，字符采用标志黑体。

数字高度为h=50cm,字宽为0.6h,笔画粗为0.17h,单位符号t高度为0.5h;标志牌直径为80cm,红边宽度为8cm,衬边为6cm。

(3)限载牌安装位置到限载桥梁的距离不宜小于20m。

(4)高架桥应统一在上匝道入口前方设置限载牌。

(5)单柱式：标志不应侵入道路建筑限界一类，标志内边缘距路面或路缘石边缘不得小于25cm。

标志牌下缘距路面高度为250cm。

(6)限载牌构造要求：限载牌由标志底板、反光材料、立柱、基础和紧固件组成。

限载牌采用铝合金板，限载牌背面用浅灰色，铝合金管板可以用原色。

限载牌采用热侵镀锌防腐。

反光膜不低于二级，且符合《公路交通标志反光膜》(GB/T 18833-2002)中相关要求。

二、桥梁标示牌1.标示牌字体颜色为白色，字体大小为30cmi X 30cm,字间距为3cm,字符距离标示牌边缘》12cm,底色为蓝色，桥名为单排排版时标示牌高度为70cm,桥名双排排版时标识牌高度为120cm;桥名标示牌长度依据桥名字数而定，标示牌设边框和衬边，其宽度均为3cm。

2.桥梁标示牌铝合金板材的抗拉强度应不小于 289.3MPa,屈服点不小于241.2MPa,延伸率不小于4%〜10%。

应采用牌号为2024, T4 状态的硬铝合金板，厚度应为2.0mm。

限载牌采用铝合金板，限载牌背面用浅灰色，铝合金管板可以用原色。

限载牌采用热浸镀锌防腐。

反光膜不低于二级，且符合《公路交通标志反光膜》(GB/T18833-2002)中相关要求。

3. 同一桥梁的标示牌和限载牌安装在一个立柱上，限载牌和标示牌的位置尺寸关系如下图示(过街天桥只有限高牌没有限载牌，且安装在天桥护栏上)，h的高度随着标识牌的宽度的增加而增大。

桥梁标示牌制作要求文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-桥梁限载牌、标识牌制作安装要求一、桥梁限载牌1、桥梁限载吨位：2、限载牌标志要求：（1）限载标志采用铝合金板材，其抗拉强度应不小于289.3MPa，屈服点不小于241.2MPa，延伸率不小于4%～10%。

采用牌号为2024，T4状态的硬铝合金板，厚度应为1.5mm。

（2）限载牌标志为白底、红圈、黑字，字符采用标志黑体。

数字高度为h=50cm，字宽为0.6h，笔画粗为0.17h，单位符号t高度为0.5h；标志牌直径为80cm，红边宽度为8cm，衬边为6cm。

（3）限载牌安装位置到限载桥梁的距离不宜小于20m。

（4）高架桥应统一在上匝道入口前方设置限载牌。

（5）单柱式：标志不应侵入道路建筑限界一类，标志内边缘距路面或路缘石边缘不得小于25cm。

标志牌下缘距路面高度为250cm。

（6）限载牌构造要求：限载牌由标志底板、反光材料、立柱、基础和紧固件组成。

限载牌采用铝合金板，限载牌背面用浅灰色，铝合金管板可以用原色。

限载牌采用热侵镀锌防腐。

反光膜不低于二级，且符合《公路交通标志反光膜》（GB/T 18833-2002）中相关要求。

二、桥梁标示牌1.标示牌字体颜色为白色，字体大小为30cm×30cm，字间距为3cm，字符距离标示牌边缘≥12cm，底色为蓝色，桥名为单排排版时标示牌高度为70cm，桥名双排排版时标识牌高度为120cm；桥名标示牌长度依据桥名字数而定，标示牌设边框和衬边，其宽度均为3cm。

2.桥梁标示牌铝合金板材的抗拉强度应不小于289.3MPa，屈服点不小于241.2MPa，延伸率不小于4%～10%。

应采用牌号为2024，T4状态的硬铝合金板，厚度应为2.0mm。

限载牌采用铝合金板，限载牌背面用浅灰色，铝合金管板可以用原色。

限载牌采用热浸镀锌防腐。

反光膜不低于二级，且符合《公路交通标志反光膜》（GB/T 18833-2002）中相关要求。

桥梁养护管理方法（试行）第一章总则第一条为加强和规范太佳高速公路东段桥梁养护管理工作，确保高速公路畅通和桥梁平安运行，依据《山西省高速公路桥梁养护管理方法》等规章制度，结合太佳高速东段桥梁养护管理工作实际状况，特制定本方法。

其次条高速公路桥梁养护管理应贯彻“预防为主，平安至上”的工作方针，努力提高桥梁结构的耐久性和平安性。

第三条各养护单位（养护工区）应高度重视桥梁养护管理工作，严格执行桥梁养护管理的各项规章制度和管理方法，实行科学有效的管理手段和技术措施，对所管辖的高速公路桥梁刚好组织实施检查、检测和养护修理等，确保高速公路畅通和桥梁平安运行。

第四条各桥梁养护管理有关技术人员应依据《公路桥涵养护规范》的要求和规定，刚好、全面驾驭桥梁技术状况，保障桥梁平安运行。

第五条本方法适用于太佳高速公路东段的桥梁养护管理工作。

其次章管理职责第六条高速公路桥梁养护管理实行“统一领导，分级管理，事权一样，责任清晰”的原则。

（一）省高管局是全省高速公路桥梁养护管理工作的监管单位，负责对全省高速公路桥梁养护管理工作进行监督检查，负行业监管责任。

（二）建设管理处是高速公路桥梁（含主线桥、匝道桥、跨线桥等）养护管理工作的管养单位，负责组织实施所管辖高速公路的桥梁养护管理工作，负主要责任。

（三）养护工区是高速公路运营管理单位的派出机构，负责依据《公路桥涵养护规范》具体组织所管辖高速公路的桥梁养护管理工作，负干脆责任。

第七条建管处第一行政负责人同时是桥梁养护管理工作的行政负责人，对高速公路桥梁养护管理负总责；分管养护工程副处长为桥梁养护工程师，对高速公路桥梁养护管理负技术管理责任。

第八条桥梁养护工程师实行定期培训考核和持证上岗制度。

具体事项按山西省高速公路管理局或山西省交通运输厅等上级有关规定执行。

第九条建管处桥梁养护工程师主要职责：（一）主持所管辖桥梁的经常检查和评定，负责组织桥梁定期检查和评定。

并依据检查结果编制、上报养护修理建议支配，提出须进行特别检查的桥梁的申请报告，组织编制桥梁养护、修理、改建方案和对策措施。

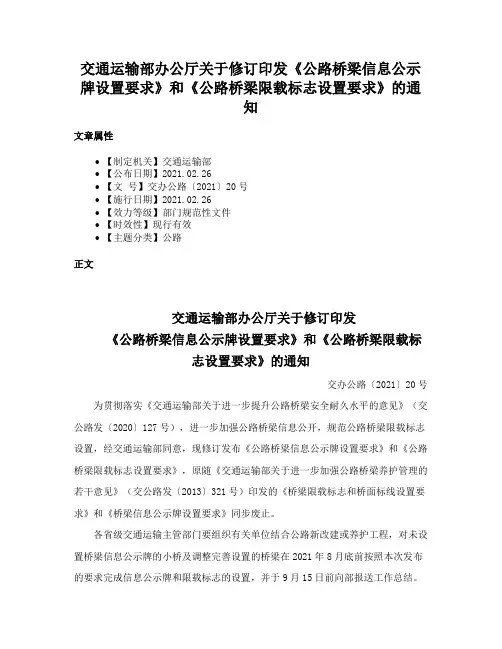

交通运输部办公厅关于修订印发《公路桥梁信息公示牌设置要求》和《公路桥梁限载标志设置要求》的通
知
文章属性
•【制定机关】交通运输部
•【公布日期】2021.02.26
•【文号】交办公路〔2021〕20号
•【施行日期】2021.02.26
•【效力等级】部门规范性文件
•【时效性】现行有效
•【主题分类】公路
正文
交通运输部办公厅关于修订印发
《公路桥梁信息公示牌设置要求》和《公路桥梁限载标
志设置要求》的通知
交办公路〔2021〕20号为贯彻落实《交通运输部关于进一步提升公路桥梁安全耐久水平的意见》（交公路发〔2020〕127号），进一步加强公路桥梁信息公开，规范公路桥梁限载标志设置，经交通运输部同意，现修订发布《公路桥梁信息公示牌设置要求》和《公路桥梁限载标志设置要求》，原随《交通运输部关于进一步加强公路桥梁养护管理的若干意见》（交公路发〔2013〕321号）印发的《桥梁限载标志和桥面标线设置要求》和《桥梁信息公示牌设置要求》同步废止。

各省级交通运输主管部门要组织有关单位结合公路新改建或养护工程，对未设置桥梁信息公示牌的小桥及调整完善设置的桥梁在2021年8月底前按照本次发布的要求完成信息公示牌和限载标志的设置，并于9月15日前向部报送工作总结。

联系人及电话：部公路局董洋雷特，************；部公路科学研究院刘汉雷，156****9981。

交通运输部办公厅
2021年2月26日附件：公路桥梁信息公示牌设置要求
公路桥梁限载标志设置要求。

四川省交通运输厅关于印发《四川省高速公路桥梁养护管理办法》的通知文章属性•【制定机关】四川省交通运输厅•【公布日期】2023.04.21•【字号】•【施行日期】2023.06.01•【效力等级】地方规范性文件•【时效性】现行有效•【主题分类】法制工作正文四川省交通运输厅关于印发《四川省高速公路桥梁养护管理办法》的通知川高公司、成渝公司、藏高公司、蜀道高速、四川路桥，成高股份公司，各高速公路营运公司：《四川省高速公路桥梁养护管理办法》已经2023年第1次厅务会审议通过，现予印发，请遵照执行。

四川省交通运输厅2023年4月21日四川省高速公路桥梁养护管理办法目录第一章总则第二章养护工程师第三章检查与评定第四章养护管理第五章安全与应急第六章监督管理第七章附则第一章总则第一条为加强和规范全省高速公路桥梁的养护管理工作，保障高速公路桥梁安全运行，依据《中华人民共和国公路法》《公路安全保护条例》《收费公路管理条例》《四川省高速公路条例》等相关规定，结合实际，制定本办法。

第二条本办法适用于全省运营高速公路桥梁（以下简称“桥梁”）的养护管理。

第三条桥梁养护管理应贯彻“预防为主，安全至上”的方针，进一步提高桥梁结构安全性和耐久性，保证桥梁经常处于良好的技术状态。

第四条桥梁养护管理实行“统一领导、分级管理”的原则。

交通运输厅主管全省桥梁的管理工作。

省交通执法总队（厅高管局）及所属支队负责全省桥梁的交通运输综合执法和监督管理工作，具体承担全省桥梁运行管理、运营服务监管、安全监管、应急处置等工作。

高速公路经营者是桥梁养护管理的责任主体，按照行业管理规定和养护技术标准等要求，健全桥梁养护工程师制度，编制桥梁年度养护计划，组织桥梁检查，实施养护工程，强化安全应急管理，科学、规范地开展桥梁养护管理工作。

第五条高速公路经营者应根据桥梁养护管理需要和行业管理规定，及时足额落实桥梁养护经费，用于桥梁检查、监测、评定、养护、安全、应急等工作，保障桥梁安全运行。

道路与桥梁工程中的标志标线规范要求道路和桥梁工程中的标志和标线是交通管理的重要组成部分，对确保交通顺畅、降低交通事故风险至关重要。

因此，在工程设计和施工过程中，必须遵守一系列的标志和标线规范要求。

本文将就道路和桥梁工程中的标志标线规范要求进行探讨。

一、标志规范要求在道路和桥梁工程中，标志的设置需要遵循以下规范要求：1. 标志的位置：标志应该设置在交通参与者能够清晰、明确地看到的位置，以提供及时、准确的信息。

2. 标志的高度：标志的底部应离地面一定的距离，一般在1.5米至2.0米之间，以便于行人和司机能够方便地看到并辨认。

3. 标志的大小：标志的大小要符合规定，以确保远距离和近距离都能够清晰可见。

一般来说，标志的尺寸至少应当为标准尺寸的80%以上。

4. 标志的形状和颜色：不同类型的标志应当采用不同的形状和颜色。

比如，警告标志一般采用黄底黑图案，禁令标志一般采用红圈白底黑图案。

5. 标志的反射性能：标志应具有良好的夜间反射性能，能够在夜间或低照度环境下清晰可见，以便司机能够及时作出反应。

二、标线规范要求除了标志之外，标线也是道路和桥梁工程中重要的交通管理措施。

标线的设置需要遵循以下规范要求：1. 标线的宽度：标线的宽度应当符合规定要求，一般来说，道路标线的宽度应在0.15米至0.50米之间，桥梁工程中的标线宽度应在0.20米至0.60米之间。

2. 标线的颜色：不同类型的标线应采用不同的颜色。

比如，黄色实线用于分隔反向行驶的车道，白色虚线用于分隔同向行驶的车道。

3. 标线的延长距离：标线的延长距离应根据实际情况合理设置，以确保司机能够提前做出正确的判断和决策。

4. 标线的反射性能：标线应具有良好的夜间反射性能，能够在夜间或低照度环境下清晰可见，以便司机能够及时作出反应。

总结：道路和桥梁工程中的标志和标线是交通管理中不可或缺的一部分。

在设计和施工过程中，必须严格遵守标志和标线的规范要求，以确保交通安全和畅通。
