AutoCad超级链接的概念与使用

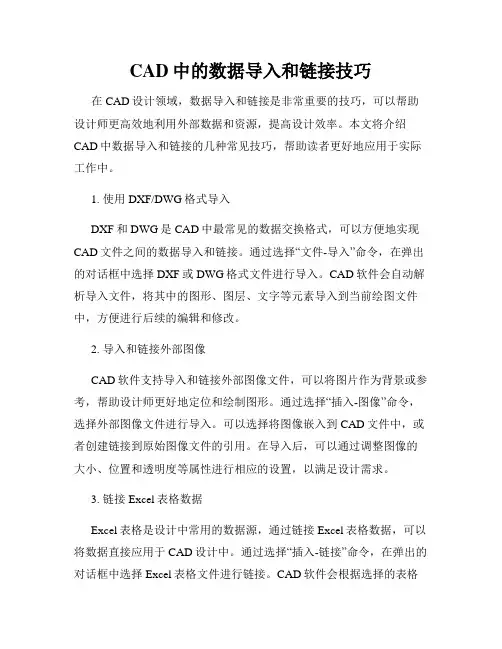

CAD中的数据导入和链接技巧在CAD设计领域，数据导入和链接是非常重要的技巧，可以帮助设计师更高效地利用外部数据和资源，提高设计效率。

本文将介绍CAD中数据导入和链接的几种常见技巧，帮助读者更好地应用于实际工作中。

1. 使用DXF/DWG格式导入DXF和DWG是CAD中最常见的数据交换格式，可以方便地实现CAD文件之间的数据导入和链接。

通过选择“文件-导入”命令，在弹出的对话框中选择DXF或DWG格式文件进行导入。

CAD软件会自动解析导入文件，将其中的图形、图层、文字等元素导入到当前绘图文件中，方便进行后续的编辑和修改。

2. 导入和链接外部图像CAD软件支持导入和链接外部图像文件，可以将图片作为背景或参考，帮助设计师更好地定位和绘制图形。

通过选择“插入-图像”命令，选择外部图像文件进行导入。

可以选择将图像嵌入到CAD文件中，或者创建链接到原始图像文件的引用。

在导入后，可以通过调整图像的大小、位置和透明度等属性进行相应的设置，以满足设计需求。

3. 链接Excel表格数据Excel表格是设计中常用的数据源，通过链接Excel表格数据，可以将数据直接应用于CAD设计中。

通过选择“插入-链接”命令，在弹出的对话框中选择Excel表格文件进行链接。

CAD软件会根据选择的表格和数据范围，在绘图中创建相应的表格元素，并自动更新数据。

设计师可以随时修改Excel表格中的数据，CAD中的表格也会自动更新，保持与Excel的同步。

4. 使用外部参照文件外部参照文件是CAD中常用的链接技巧，可以将一个CAD文件作为外部参照文件嵌入到当前绘图文件中。

通过选择“插入-外部参照”命令，在弹出的对话框中选择要嵌入的CAD文件。

在嵌入后，可以根据需要控制外部参照文件的显示和编辑状态。

设计师可以更改外部参照文件中的图形和设计，当前绘图文件会自动更新。

5. 链接CAD数据库CAD软件通常都支持与数据库进行链接，可以实现CAD设计和数据库的数据交互。

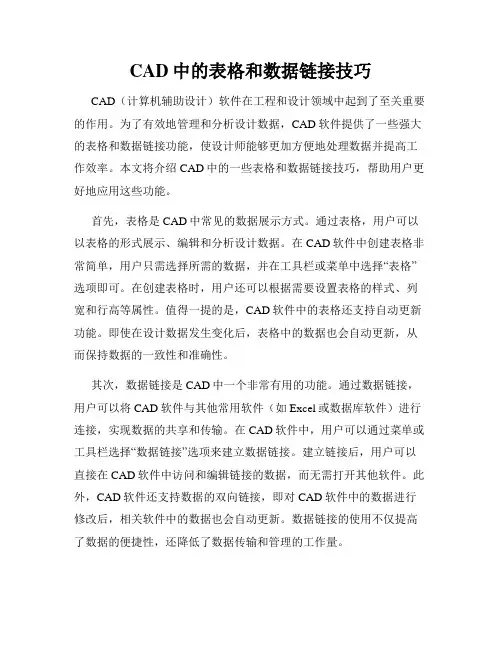

CAD中的表格和数据链接技巧CAD（计算机辅助设计）软件在工程和设计领域中起到了至关重要的作用。

为了有效地管理和分析设计数据，CAD软件提供了一些强大的表格和数据链接功能，使设计师能够更加方便地处理数据并提高工作效率。

本文将介绍CAD中的一些表格和数据链接技巧，帮助用户更好地应用这些功能。

首先，表格是CAD中常见的数据展示方式。

通过表格，用户可以以表格的形式展示、编辑和分析设计数据。

在CAD软件中创建表格非常简单，用户只需选择所需的数据，并在工具栏或菜单中选择“表格”选项即可。

在创建表格时，用户还可以根据需要设置表格的样式、列宽和行高等属性。

值得一提的是，CAD软件中的表格还支持自动更新功能。

即使在设计数据发生变化后，表格中的数据也会自动更新，从而保持数据的一致性和准确性。

其次，数据链接是CAD中一个非常有用的功能。

通过数据链接，用户可以将CAD软件与其他常用软件（如Excel或数据库软件）进行连接，实现数据的共享和传输。

在CAD软件中，用户可以通过菜单或工具栏选择“数据链接”选项来建立数据链接。

建立链接后，用户可以直接在CAD软件中访问和编辑链接的数据，而无需打开其他软件。

此外，CAD软件还支持数据的双向链接，即对CAD软件中的数据进行修改后，相关软件中的数据也会自动更新。

数据链接的使用不仅提高了数据的便捷性，还降低了数据传输和管理的工作量。

除了表格和数据链接，CAD软件还提供了一些其他的数据处理和分析技巧。

例如，用户可以通过条件格式设置来对设计数据进行可视化处理。

CAD软件允许用户通过选择特定条件和样式，将符合条件的数据以不同的颜色、字体或线条显示出来。

这种可视化处理方式可以帮助用户更好地理解和分析设计数据，发现需要优化或修改的地方。

另外，CAD软件中还有一些方便的数据提取功能。

通过这些功能，用户可以从设计文件中提取特定的数据，以进行进一步分析或报告。

例如，用户可以根据设计要求，提取出特定元素的尺寸、体积或其他属性，从而进行设计评估和优化。

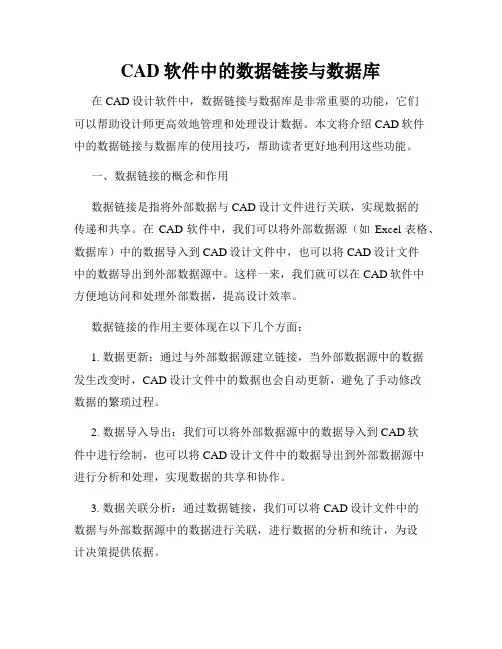

CAD软件中的数据链接与数据库在CAD设计软件中，数据链接与数据库是非常重要的功能，它们可以帮助设计师更高效地管理和处理设计数据。

本文将介绍CAD软件中的数据链接与数据库的使用技巧，帮助读者更好地利用这些功能。

一、数据链接的概念和作用数据链接是指将外部数据与CAD设计文件进行关联，实现数据的传递和共享。

在CAD软件中，我们可以将外部数据源（如Excel表格、数据库）中的数据导入到CAD设计文件中，也可以将CAD设计文件中的数据导出到外部数据源中。

这样一来，我们就可以在CAD软件中方便地访问和处理外部数据，提高设计效率。

数据链接的作用主要体现在以下几个方面：1. 数据更新：通过与外部数据源建立链接，当外部数据源中的数据发生改变时，CAD设计文件中的数据也会自动更新，避免了手动修改数据的繁琐过程。

2. 数据导入导出：我们可以将外部数据源中的数据导入到CAD软件中进行绘制，也可以将CAD设计文件中的数据导出到外部数据源中进行分析和处理，实现数据的共享和协作。

3. 数据关联分析：通过数据链接，我们可以将CAD设计文件中的数据与外部数据源中的数据进行关联，进行数据的分析和统计，为设计决策提供依据。

二、数据链接的操作步骤在CAD软件中，进行数据链接需要进行以下几个步骤：1. 建立链接：首先，我们需要从CAD软件的菜单中找到数据链接的功能，一般位于“工具”或“插件”菜单中。

然后，选择要建立链接的外部数据源类型（如Excel表格、数据库等）。

2. 导入数据：在建立链接后，我们可以选择需要导入的数据，并指定导入的位置和格式。

根据具体的CAD软件和外部数据源的不同，具体的操作步骤可能有所差异，但一般都会提供相关的向导或对话框进行指导。

3. 更新数据：在数据链接建立后，如果外部数据源中的数据发生改变，我们可以通过更新数据的功能，使CAD设计文件中的数据与外部数据源保持同步。

同样，具体的操作步骤会因软件和数据源的不同而有所差异。

按Enter键,确定选择的对象并打开【插入超链接】 对话框. 链接到现有文件或Web页.在"链接至"按钮列表框 中,单击现有文件或Web页按钮,可以给现有文件或Web页 创建链接.在"键入文件或Web页名称"文本框中输入超链 接位置. 单击 按钮.完成超链接创建. 插入超链接对话框中各选项如下. 显示文字.用于为新生成的超链接确定一个描述. 键入文件或Web页名称.用于输入要和选定对象相关联 的文件的URL或路径.
创建Web Web页 12.5 创建Web页
1. 功能 利用AutoCAD提供的网上发布向导,即使用户不熟悉 HTML编码,也可以方便,迅速地创建出精彩的格式化网页, 并可将其发布到Internet上. 2. 执行命令步骤 选择【文件】→【网上发布】命令,打开【网上发 布—开始】对话框. 单击 按钮,继续执行向导.在【网上发布创建Web页】对话框中的"指定Web页的名称"文本框中输 入Web文件名称,在"指定文件系统中Web页文件夹的上级 目录"中通过设置文件的保存位置,在"提供显示在Web页 上的说明"文本框中输入说明文字.
各选项的功能如下. "传递类型和位置"选项区域.用于设置传递的类型,文件 格式,传递文件夹,传递文件名等内容. "传递选项"选项区域.用于设置传递的选项是否包括字体, 是否用传递发送电子邮件,是否绑定外部参照等内容. "传递设置说明"文本框.用于输入传递设置说明信息. 3.输入传递注解并查看报告 在【创建传递】对话框中的"输入要包含在此传递包中 的注解"列表框中,用户可以对传递包进行注解.
(2) 创建Web页可ห้องสมุดไป่ตู้择的是dwf,JPEG和( )3种图像 格式 A.BMP B.PSD C. PNG D.GIF 3. 上机操作 绘制三人沙发并将所绘制图形发布为Web页.

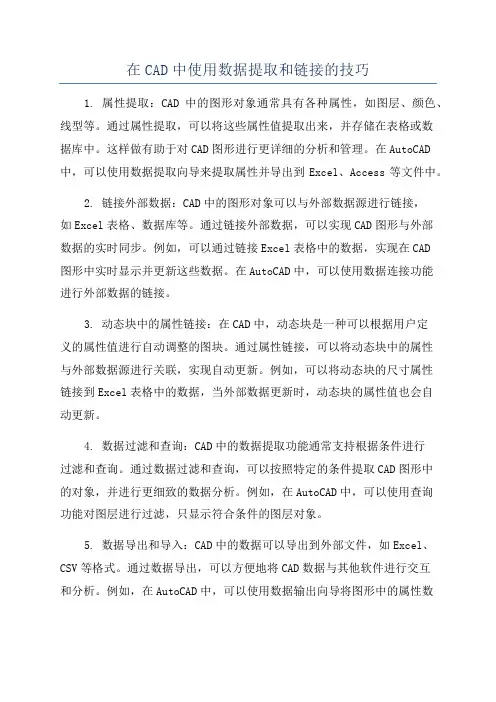

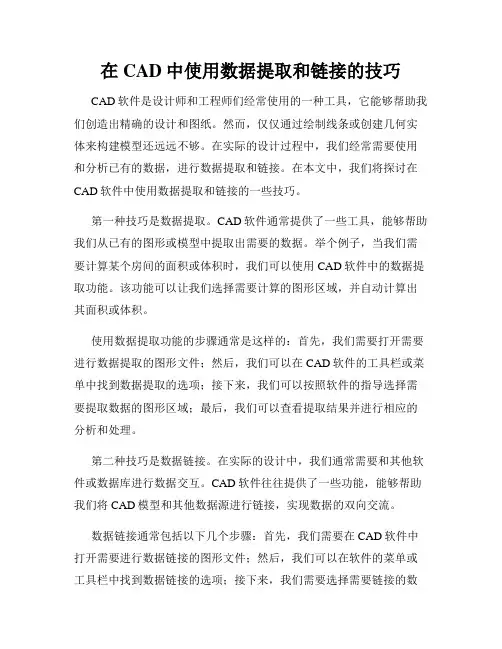

在CAD中使用数据提取和链接的技巧1. 属性提取：CAD中的图形对象通常具有各种属性，如图层、颜色、线型等。

通过属性提取，可以将这些属性值提取出来，并存储在表格或数据库中。

这样做有助于对CAD图形进行更详细的分析和管理。

在AutoCAD 中，可以使用数据提取向导来提取属性并导出到Excel、Access等文件中。

2. 链接外部数据：CAD中的图形对象可以与外部数据源进行链接，如Excel表格、数据库等。

通过链接外部数据，可以实现CAD图形与外部数据的实时同步。

例如，可以通过链接Excel表格中的数据，实现在CAD图形中实时显示并更新这些数据。

在AutoCAD中，可以使用数据连接功能进行外部数据的链接。

3. 动态块中的属性链接：在CAD中，动态块是一种可以根据用户定义的属性值进行自动调整的图块。

通过属性链接，可以将动态块中的属性与外部数据源进行关联，实现自动更新。

例如，可以将动态块的尺寸属性链接到Excel表格中的数据，当外部数据更新时，动态块的属性值也会自动更新。

4. 数据过滤和查询：CAD中的数据提取功能通常支持根据条件进行过滤和查询。

通过数据过滤和查询，可以按照特定的条件提取CAD图形中的对象，并进行更细致的数据分析。

例如，在AutoCAD中，可以使用查询功能对图层进行过滤，只显示符合条件的图层对象。

5. 数据导出和导入：CAD中的数据可以导出到外部文件，如Excel、CSV等格式。

通过数据导出，可以方便地将CAD数据与其他软件进行交互和分析。

例如，在AutoCAD中，可以使用数据输出向导将图形中的属性数据导出到Excel表格中进行处理。

同时，CAD也支持从外部文件导入数据，以便在CAD图形中进行使用。

6. 动态标注和链接：CAD中的标注对象可以与图形中的其他对象进行链接。

例如，在AutoCAD中，可以将标注对象与图形中的尺寸线进行链接，当尺寸线发生变化时，标注对象的数值也会自动更新。

这种链接功能可以提高CAD图形的准确性和一致性。

在CAD中使用数据提取和链接的技巧CAD软件是设计师和工程师们经常使用的一种工具，它能够帮助我们创造出精确的设计和图纸。

然而，仅仅通过绘制线条或创建几何实体来构建模型还远远不够。

在实际的设计过程中，我们经常需要使用和分析已有的数据，进行数据提取和链接。

在本文中，我们将探讨在CAD软件中使用数据提取和链接的一些技巧。

第一种技巧是数据提取。

CAD软件通常提供了一些工具，能够帮助我们从已有的图形或模型中提取出需要的数据。

举个例子，当我们需要计算某个房间的面积或体积时，我们可以使用CAD软件中的数据提取功能。

该功能可以让我们选择需要计算的图形区域，并自动计算出其面积或体积。

使用数据提取功能的步骤通常是这样的：首先，我们需要打开需要进行数据提取的图形文件；然后，我们可以在CAD软件的工具栏或菜单中找到数据提取的选项；接下来，我们可以按照软件的指导选择需要提取数据的图形区域；最后，我们可以查看提取结果并进行相应的分析和处理。

第二种技巧是数据链接。

在实际的设计中，我们通常需要和其他软件或数据库进行数据交互。

CAD软件往往提供了一些功能，能够帮助我们将CAD模型和其他数据源进行链接，实现数据的双向交流。

数据链接通常包括以下几个步骤：首先，我们需要在CAD软件中打开需要进行数据链接的图形文件；然后，我们可以在软件的菜单或工具栏中找到数据链接的选项；接下来，我们需要选择需要链接的数据源，并进行相应的设置和配置；最后，我们可以查看链接结果，并在CAD软件中进行数据的使用和分析。

除了以上两种基本的技巧，CAD软件还提供了许多其他的功能和工具，能够进一步提高我们的工作效率和精确度。

例如，CAD软件中的块定义功能可以帮助我们创建可重复使用的元素；CAD软件中的命名对象功能可以帮助我们对设计中的各个元素进行命名和标识；CAD软件中的标注功能可以帮助我们在图纸中添加文字和尺寸标注；CAD软件中的图层管理功能可以帮助我们对图形进行分类和管理。

CAD中的数据链接和导出技巧在当今的设计和工程领域中，CAD软件已经成为了必不可少的工具。

它提供了许多强大的功能，帮助用户快速而准确地创建和编辑设计。

然而，在实际的项目中，我们常常需要将CAD中的数据链接到其他软件，或者将CAD文件导出为其他格式。

这些操作对于设计师和工程师来说非常重要。

在本文中，我将分享一些CAD中的数据链接和导出技巧，帮助读者提高工作效率。

首先，让我们来看一下如何在CAD中创建数据链接。

数据链接可以将CAD中的图形数据链接到其他软件中，以便进行进一步的分析和处理。

在CAD软件中，常用的数据链接格式有CSV（逗号分隔值）、Excel和数据库。

要创建数据链接，首先需要准备好包含要链接的数据的文件，如CSV文件或Excel文件。

接下来，打开CAD软件，并选择“插入”选项卡中的“数据链接”命令。

在弹出的对话框中，选择“从文件”选项，然后浏览并选择所需的文件。

一旦选择了文件，CAD软件将会自动检测文件中的数据，并将其呈现在一个数据链接表中。

用户可以选择要链接的数据字段，并将其绘制为图形对象。

此外，CAD还提供了一些数据过滤和排序选项，帮助用户更好地管理和分析数据。

创建好数据链接后，用户还可以通过更新链接，将CAD中的图形数据与外部文件中的数据保持同步。

只需选择数据链接表中的某一行，然后右键单击并选择“更新链接数据”命令。

CAD软件将会自动检测并更新与选定行相关联的数据。

另一方面，当我们需要将CAD文件导出为其他格式时，CAD软件也提供了一些方便的功能。

最常见的导出格式包括PDF、图像文件（如JPG、PNG）和DXF（数据交换格式）。

要导出CAD文件，只需选择“输出”选项卡中的“导出”命令。

在弹出的对话框中，选择所需的导出格式，并设置导出选项，如文件名、图纸比例和图面范围。

CAD软件还提供了一些高级导出选项，如图形压缩和层控制。

用户可以根据实际需求进行适当的调整，以达到最佳的导出效果。

此外，CAD软件还支持批量导出，帮助用户快速导出大量CAD文件。

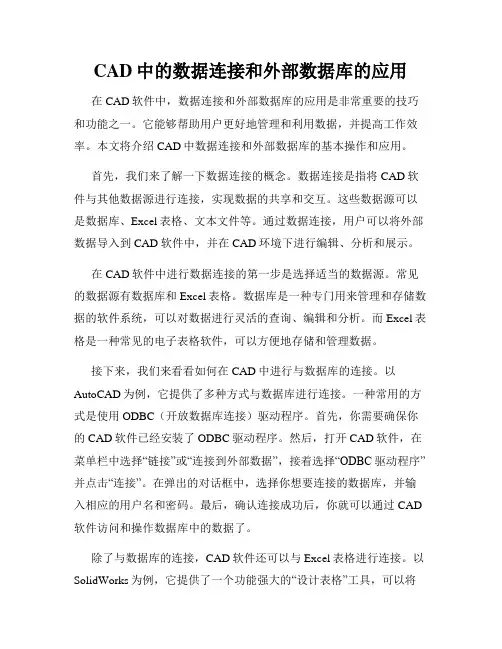

CAD中的数据连接和外部数据库的应用在CAD软件中，数据连接和外部数据库的应用是非常重要的技巧和功能之一。

它能够帮助用户更好地管理和利用数据，并提高工作效率。

本文将介绍CAD中数据连接和外部数据库的基本操作和应用。

首先，我们来了解一下数据连接的概念。

数据连接是指将CAD软件与其他数据源进行连接，实现数据的共享和交互。

这些数据源可以是数据库、Excel表格、文本文件等。

通过数据连接，用户可以将外部数据导入到CAD软件中，并在CAD环境下进行编辑、分析和展示。

在CAD软件中进行数据连接的第一步是选择适当的数据源。

常见的数据源有数据库和Excel表格。

数据库是一种专门用来管理和存储数据的软件系统，可以对数据进行灵活的查询、编辑和分析。

而Excel表格是一种常见的电子表格软件，可以方便地存储和管理数据。

接下来，我们来看看如何在CAD中进行与数据库的连接。

以AutoCAD为例，它提供了多种方式与数据库进行连接。

一种常用的方式是使用ODBC（开放数据库连接）驱动程序。

首先，你需要确保你的CAD软件已经安装了ODBC驱动程序。

然后，打开CAD软件，在菜单栏中选择“链接”或“连接到外部数据”，接着选择“ODBC驱动程序”并点击“连接”。

在弹出的对话框中，选择你想要连接的数据库，并输入相应的用户名和密码。

最后，确认连接成功后，你就可以通过CAD 软件访问和操作数据库中的数据了。

除了与数据库的连接，CAD软件还可以与Excel表格进行连接。

以SolidWorks为例，它提供了一个功能强大的“设计表格”工具，可以将Excel表格中的数据直接导入到CAD软件中。

首先，你需要在Excel表格中准备好要导入的数据。

然后，在SolidWorks中打开“设计表格”工具，选择要导入数据的位置，点击“导入”按钮，并选择你要导入的Excel表格。

在弹出的对话框中，选择需要导入的数据，并调整相应的设置。

最后，确认导入成功后，你就可以在CAD软件中看到导入的数据了。

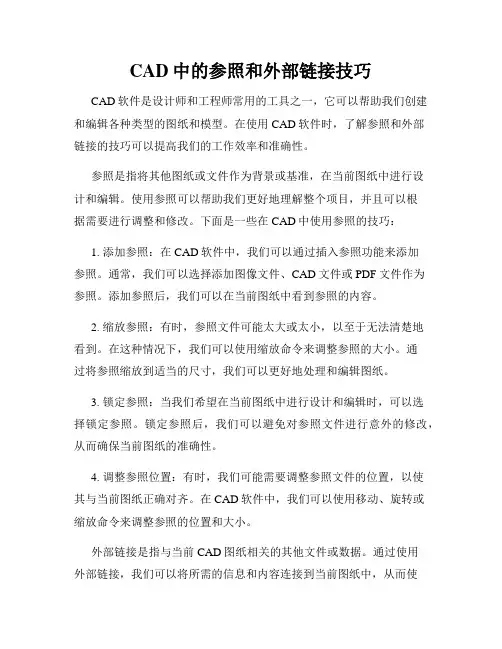

CAD中的参照和外部链接技巧CAD软件是设计师和工程师常用的工具之一，它可以帮助我们创建和编辑各种类型的图纸和模型。

在使用CAD软件时，了解参照和外部链接的技巧可以提高我们的工作效率和准确性。

参照是指将其他图纸或文件作为背景或基准，在当前图纸中进行设计和编辑。

使用参照可以帮助我们更好地理解整个项目，并且可以根据需要进行调整和修改。

下面是一些在CAD中使用参照的技巧：1. 添加参照：在CAD软件中，我们可以通过插入参照功能来添加参照。

通常，我们可以选择添加图像文件、CAD文件或PDF文件作为参照。

添加参照后，我们可以在当前图纸中看到参照的内容。

2. 缩放参照：有时，参照文件可能太大或太小，以至于无法清楚地看到。

在这种情况下，我们可以使用缩放命令来调整参照的大小。

通过将参照缩放到适当的尺寸，我们可以更好地处理和编辑图纸。

3. 锁定参照：当我们希望在当前图纸中进行设计和编辑时，可以选择锁定参照。

锁定参照后，我们可以避免对参照文件进行意外的修改，从而确保当前图纸的准确性。

4. 调整参照位置：有时，我们可能需要调整参照文件的位置，以使其与当前图纸正确对齐。

在CAD软件中，我们可以使用移动、旋转或缩放命令来调整参照的位置和大小。

外部链接是指与当前CAD图纸相关的其他文件或数据。

通过使用外部链接，我们可以将所需的信息和内容连接到当前图纸中，从而使设计和编辑更加方便和高效。

下面是一些在CAD中使用外部链接的技巧：1. 添加外部链接：在CAD软件中，我们可以使用外部链接命令来添加外部链接。

根据需要，我们可以添加任何类型的外部链接，包括文本文件、Excel表格、数据库或网站等。

2. 更新外部链接：一旦添加了外部链接，我们可以在需要时更新链接内容。

通过更新外部链接，我们可以确保所使用的信息和数据始终保持最新状态。

3. 管理外部链接：在CAD中，我们可以使用链接管理器来管理和查看所有的外部链接。

链接管理器可以显示当前图纸中的所有链接文件，并提供相关的管理选项，如删除、重命名或更改链接路径等。

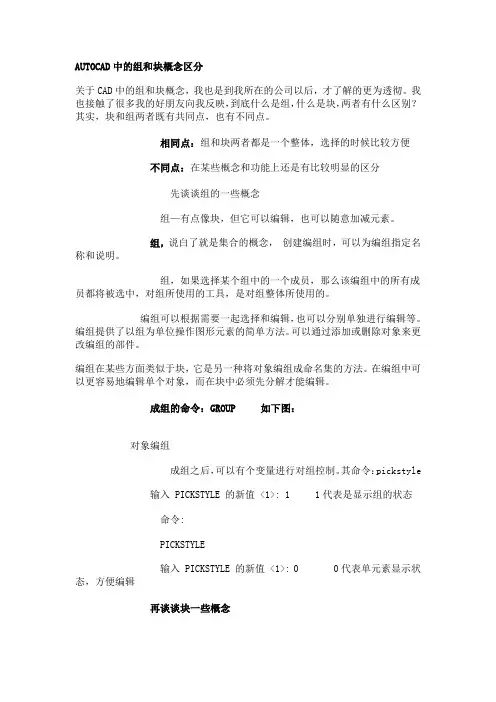

AUTOCAD中的组和块概念区分关于CAD中的组和块概念，我也是到我所在的公司以后，才了解的更为透彻。

我也接触了很多我的好朋友向我反映，到底什么是组，什么是块，两者有什么区别？其实，块和组两者既有共同点，也有不同点。

相同点：组和块两者都是一个整体，选择的时候比较方便不同点：在某些概念和功能上还是有比较明显的区分先谈谈组的一些概念组—有点像块，但它可以编辑，也可以随意加减元素。

组，说白了就是集合的概念，创建编组时，可以为编组指定名称和说明。

组，如果选择某个组中的一个成员，那么该编组中的所有成员都将被选中，对组所使用的工具，是对组整体所使用的。

编组可以根据需要一起选择和编辑，也可以分别单独进行编辑等。

编组提供了以组为单位操作图形元素的简单方法。

可以通过添加或删除对象来更改编组的部件。

编组在某些方面类似于块，它是另一种将对象编组成命名集的方法。

在编组中可以更容易地编辑单个对象，而在块中必须先分解才能编辑。

成组的命令：GROUP 如下图：对象编组成组之后，可以有个变量进行对组控制。

其命令：pickstyle 输入 PICKSTYLE 的新值 <1>: 1 1代表是显示组的状态命令:PICKSTYLE输入 PICKSTYLE 的新值 <1>: 0 0代表单元素显示状态，方便编辑再谈谈块一些概念块可以将图形变为一个整体的对象，可以用分解块，也可以创建块，而且块可以多次插入，和增加属性，有属性块之说。

图形中的对象可能是多个编组的成员，同时这些编组本身也可能嵌套于其他编组中。

可以对嵌套的编组进行解组，以恢复其原始编组配置。

注意：不要创建包含成百或上千个对象的大型编组。

大型编组会大大降低AutoCAD 的运行速度成块的命令：BLOCK 如下图：块定义对话框插入块的命令：INSERT 如下图：AutoCad超级链接的概念与使用[组图]25.3.1 超级链接简介超级链接（Hyperlink）可以看作是一种文件的指针，它提供了相关联文件的路径，以指向在本地、网络驱动器或 Internet 上存储的文件，并可跳转到相应的文件；也可以在超级链接中指定跳转到文件中的一个命名位置，例如 AutoCAD中的一个视图或字处理程序中的一个书签。

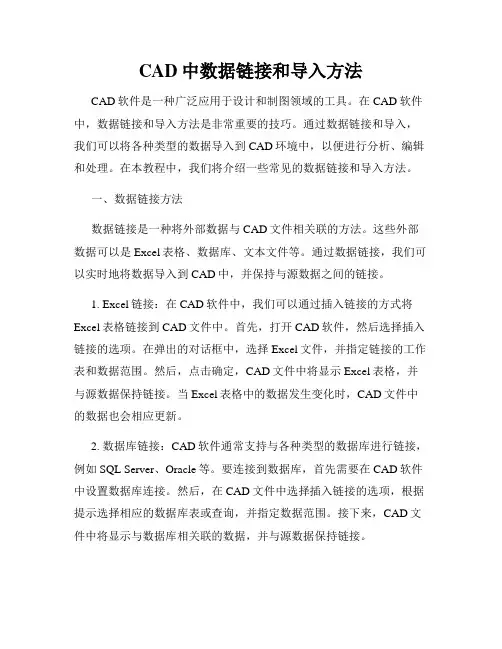

CAD中数据链接和导入方法CAD软件是一种广泛应用于设计和制图领域的工具。

在CAD软件中，数据链接和导入方法是非常重要的技巧。

通过数据链接和导入，我们可以将各种类型的数据导入到CAD环境中，以便进行分析、编辑和处理。

在本教程中，我们将介绍一些常见的数据链接和导入方法。

一、数据链接方法数据链接是一种将外部数据与CAD文件相关联的方法。

这些外部数据可以是Excel表格、数据库、文本文件等。

通过数据链接，我们可以实时地将数据导入到CAD中，并保持与源数据之间的链接。

1. Excel链接：在CAD软件中，我们可以通过插入链接的方式将Excel表格链接到CAD文件中。

首先，打开CAD软件，然后选择插入链接的选项。

在弹出的对话框中，选择Excel文件，并指定链接的工作表和数据范围。

然后，点击确定，CAD文件中将显示Excel表格，并与源数据保持链接。

当Excel表格中的数据发生变化时，CAD文件中的数据也会相应更新。

2. 数据库链接：CAD软件通常支持与各种类型的数据库进行链接，例如SQL Server、Oracle等。

要连接到数据库，首先需要在CAD软件中设置数据库连接。

然后，在CAD文件中选择插入链接的选项，根据提示选择相应的数据库表或查询，并指定数据范围。

接下来，CAD文件中将显示与数据库相关联的数据，并与源数据保持链接。

3. 文本文件链接：CAD软件还支持将文本文件链接到CAD文件中。

要链接文本文件，首先打开CAD软件，然后选择插入链接的选项。

在弹出的对话框中，选择文本文件，并指定分隔符和文本对齐方式。

然后，点击确定，CAD文件中将显示文本文件的内容，并与源文件保持链接。

当文本文件中的内容发生变化时，CAD文件中的数据也会相应更新。

二、数据导入方法数据导入是一种将外部数据导入到CAD环境中的方法。

与数据链接不同，数据导入是一次性的，导入后的数据与原始数据之间没有链接。

1. 图像导入：CAD软件可以导入各种类型的图像文件，例如JPEG、PNG等。

CAD中的数据链接和外部引用在CAD设计过程中，数据链接和外部引用是两个非常重要的概念。

它们可以帮助工程师在设计中更加高效地使用已有的数据和图纸，提高设计的质量和效率。

首先，我们来看一下数据链接。

数据链接是指在CAD设计中使用外部数据文件作为参考，从而在设计中获取所需的信息。

这些外部数据文件可以是Excel表格、文本文件、数据库等。

通过数据链接，我们可以在CAD软件中直接引用并更新这些外部数据，而不需要手动输入或修改。

在CAD软件中，可以通过插入链接来建立数据链接。

首先，选择“插入”菜单下的“数据链接管理器”。

然后，点击“添加链接”按钮，选择要链接的外部数据文件。

CAD软件将会立即建立数据链接，并将外部数据文件中的信息导入到设计中。

此后，只需要在外部数据文件中进行修改，设计中的数据将会自动更新。

数据链接的使用能够大大提升CAD设计的效率。

比如，当我们需要制作一个工程零件的图纸时，可以通过数据链接将该零件的尺寸、材料等信息导入到CAD设计中，避免了手动输入的繁琐和错误。

并且，当外部数据文件中的信息更新时，设计中的数据也会自动更新，保证了设计的准确性和一致性。

另一个重要的概念是外部引用。

外部引用是指在CAD设计中引用其他CAD图纸作为参考，在设计中对这些引用进行编辑和修改。

通过外部引用，我们可以将不同图纸之间的关系联系起来，并在设计中相互参考。

在CAD软件中，可以通过插入外部引用来建立图纸之间的联系。

首先，选择“插入”菜单下的“外部引用”。

然后，选择要引用的CAD图纸文件。

CAD软件将会将该图纸作为一个图层添加到当前设计中。

之后，我们可以在设计中直接修改和编辑这个外部引用，并且通过更新操作使其和原始图纸保持同步。

外部引用的使用使得设计师可以更好地组织和管理CAD图纸。

举个例子，当我们设计一个大型机械装配体时，可以将每个零件的图纸作为外部引用插入到总装图纸中。

这样一来，当其中一个零件的设计发生变化时，只需要修改该零件的图纸，总装图纸中的引用将会自动更新，大大减少了设计的工作量。

图３建立与查询结果的链接
图４描述管段特性的数据行
是：（１）将转存成ｄＢａｓｅＩＨ＋格式的数据库表存放在Ｄ盘
经过上述数据库记录的操作之后，图４给出的描述
ｄａｔａｂａｓｅ文件夹下的ｄｂｆ文件夹中，编目和图解分别为 管段物性的数据库记录成为ＡｕｔｏＣＡＤ图形中口ｒ显示属
ｄａｔａｂａｓｅ和ｄｂｆ；（２）利用Ｅｘｔｅｒｎａｌ Ｄａｔａｂａｓｅ Ｃｏｎｆｉｇｕｒａ－
分记录”Ｉ。借助ＡＳＥ技术，将从船
舶管系物性数据库系统中查询得 到的某一管段的物性数据与Ａｕ．
ｔｏＣＡＤ图形中的三维管段进行链
接。查询得到的数据记录可以作为
属性块插入图形并控制其在图形
中的显示特性。进一步通过ａｔｔｅｘｔ 命令（属性提取）实现对ＡｕｔｏＣＡＤ
图形中众多管段物性参数的提
取、输出和统计。实现的主要步骤
一５６一
随着ＣＡＤ技术应用向标准化、集成化、智能化和网 络化方向的发展，出现了许多新的设计理念，如并行工程、 虚拟设计、无纸化生产以及集成的ＣＡＤ／ＣＡＭ／ＣＡＥ／ ＣＡＰＰ／ＰＤＭ系统。其核心是利用网络数据库技术将涉及 到产品生命周期的方方面面进行集成，实现所有相关数 据的一致与共享。在对某一数据进行修改和更新时，所有 引用和与之链接的信息立即自动更新，从而实现所有信 息只输入一次，多次可用。 １ ＡｕｔｏＣＡＤ数据库链接技术
ｔｏＣＡＤ也已具备较强的数据库链接能力，完全可以作为
７ Ｍｉｃｈａｅｌ Ａｃｃｅｓｓ ｆｏｒ ｗｉｎｄｏｗｓ９５实用教程北京：机械工业
ＣＡＤ系统的图形系统，也可融人基于高端图形系统（如
出版社，１９９６
ＰＲＯ／Ｅ或ＵＧ ＩＩ）的ＣＡＤ系统中。
（收稿口期：２００３－０２—２５）
（上接第５０页） ２．５电子转向助力系统

DWF 格式的图形集的接收方无需安 装 AutoCAD软件。无论图形集的接收方 位于世界的任何地方，都可以使用 Autodesk Express Viewer 查看和打印高质 量的布局。
9.4.1 创建和查看电子图形集
图纸可以被合并到自定义的图形集中以便 发布到 Internet 或 Intranet 上。将电子图 形集保存为可加口令保护的单个多页 DWF6 文件。任何用户都可以使用 Autodesk Express Viewer（免费分发的外 部查看器）对其进行查看或打印。可以电 子邮件附件的形式发送已发布的电子图形 集，使用项目协作站点（如 Buzzsaw）对 其进行共享，也可以将其发布到网站上。
图9-5 “创建传递-文件”选项卡
在“文件”选项卡中，可以单击“添加文 件”按钮向传递集中添加文件。选择“包 括字体”复选框，则可以在传递集中包括 与当前图形有关的字体文件。
“报告”选项卡用于显示在传递集中 包括的报告信息，如图9-6所示。传递集报 告提供了与传递集有关的日志信息，它包 含了所有打包文件的相关内容以及使原始 图形有效之前需要做的工作等内容。用户 可以通过该选项卡中的“另存为”按钮将 报告以文件的形式保存起来。
可以将超链接附着到 AutoCAD 图形 中的任意图形对象上。超链接提供了一种 简单而有效的方式，可以快速将各种文档 （例如：其他图形、材质明细表或工程计 划）与 AutoCAD 图形关联起来。在 AutoCAD 图形中既可以创建绝对超链接， 也可以创建相对超链接。绝对超链接存储 文件位置的完整路径，相对超链接存储文 件位置的局部路径（相对于由系统变量 HYPERLINKBASE 指定的默认 URL 或 目录）。
使用 Design Publisher，可以在任何工程 环境中创建图形集合，同时维护原始图形 的完整性。与原始 DWG 文件不同，DWF 文件不能更改。可以为特定用户自定义图 形集，也可以随着项目的进展在图形集中 添加和删除图纸。

AutoCAD VBA一、A u t o C A D V B A简介•VBA（Visual Basic for Application）VBA是AutoCAD的一种开发工具，具有强大的功能。

Microsoft VBA是一种面向对象的编程环境，它与VB一样具有很强的开发功能。

VBA与VB之间的区别就是VBA AutoCAD在同一处理空间运行，为AutoCAD提供智能和快速的编程环境。

VBA功能：创建对话框和其它界面；●创建工具栏；●建立模块级宏指令；●提供建立类模块的功能；●具有完善的数据访问和管理能力；(ADO、DAO、RDO，C/S)●能够使用Win32API提供的功能，建立应用程序与操作系统之间的通信；在AutoCAD中使用VBA的好处Visual Basic编程环境易学易用；●VBA作为AutoCAD的一个过程运行，这使程序执行速度变得非常快；●对话框结构快速有效，允许开发者在设计时启动应用程序并能得到快速反馈；（易于代码纠错和维护）●对象可以独立出来，也可以嵌入AutoCAD图形。

灵活性很强。

二、理解类和对象在AutoCAD VBA界面中有许多不同类型的对象。

例如:●图形对象，如线、弧、文本和标注都是对象；●样式设置，如线型和标注样式均为对象；●组织结构，如图层、组合和图块也是对象；●图形显示，如视图和视口都是对象；●甚至图形和AutoCAD应用程序本身也是对象。

对象是通过分层方式来组织的，应用程序对象为根对象。

这种分层结构的视图被归结为对象模型。

对象模型提供了你访问下一层对象的途径。

集合对象是预先定义的对象，它包含所有相似对象的实例(即这些对象的父对象)。

集合对象有以下的对象：文档(Documents)集合包含所有在当前AutoCAD进程打开的文档。

模型空间(ModelSpace)集合包含在模型空间中的所有图形对象(图元)。

图纸空间(PaperSpace)集合包含在活动图纸空间布局中的所有图形对象(图元)。

CAD外部引用和图纸链接方法在使用CAD软件进行设计和绘图过程中，我们常常需要引用和链接其他图纸或文件，以便更好地组织和管理我们的项目。

今天，我将向大家介绍一些CAD软件中的外部引用和图纸链接方法，帮助提高工作效率和便捷性。

首先，让我们来了解一下什么是外部引用和图纸链接。

外部引用是指在一个CAD图纸中引用另一个CAD图纸或其他文件，这样我们就可以在当前图纸中显示和编辑被引用文件的内容。

而图纸链接则是指在一个CAD图纸中链接另一个CAD图纸或其他文件，这样我们可以在当前图纸中显示被链接文件的缩略图或预览图以及相关属性信息。

在CAD软件中，外部引用和图纸链接的操作方法略有不同。

下面，我将分别介绍它们的具体方法。

首先，我们来看外部引用的使用方法。

在大多数CAD软件中，可以通过菜单栏或工具栏中的“插入”或“引用”选项来添加外部引用。

点击相关按钮后，会弹出一个文件浏览器窗口，我们可以在其中选择要引用的文件。

引用外部图纸后，我们可以在当前图纸中显示引用文件的内容。

我们可以通过移动、缩放、选择等操作对引用内容进行编辑。

鼠标右键点击引用内容，可以调整其属性，如颜色、线宽等。

除了在当前图纸中编辑引用内容外，我们还可以通过双击引用内容快速跳转到被引用文件中进行编辑。

这样，当被引用文件更新后，引用文件也会自动更新。

接下来，我们来介绍图纸链接的使用方法。

在CAD软件中，可以通过菜单栏或工具栏中的“插入”或“链接”选项来添加图纸链接。

点击相关按钮后，同样会弹出一个文件浏览器窗口，我们可以在其中选择要链接的文件。

链接图纸后，我们可以在当前图纸中显示被链接文件的缩略图或预览图以及相关属性信息。

我们可以通过点击缩略图或预览图来快速查看其内容。

与引用类似，当被链接文件更新后，链接文件中的缩略图或预览图也会自动更新。

在CAD软件中，我们还可以通过一些设置来调整链接图纸的显示方式。

比如，我们可以选择是否显示链接图纸的缩略图或预览图，是否显示其属性信息等。

第一第一页页，，共共六六十十八九页页。 。
要使用(shǐyòng)AutoCAD的Internet功能，用 户必须可以访问Internet或Intranet。要将文件
保存到Internet上，必须对存储(cún chǔ)文件的目录 具有足够的访问权限。利用AutoCAD 2004， 用 户 可 以 在 I n t e r n e t 上 访 问 或 存 储 ( c ún
指定的图形文件被下载到用户的计算机上 并在AutoCAD绘图区域中翻开，用户可以编辑 并保存图形。图形既可以保存在本地，也可以 保存回Internet或Intranet上用户具有(jùyǒu)足 够访问(fǎngwèn)权限的位置。
第六第页六，页，共共六六十八页九。页。
9.1.1 从Internet上翻开和保存
第二第十二十九九页页，，共共六六十十八九页。页。
使用Design Publisher，可以灵活地创立 电子或图纸图形集并将其用于分发，然后，接 收(jiēshōu)方可以查看或打印图形集。 使用 Design Publisher，可以在任何工程环境 中创立图形集合(jíhé)，同时维护原始图形的 完整性。与原始 DWG 文件不同，DWF 文件 不能更改。可以为特定用户自定义图形集，也 可以随着工程的进展在图形集中添加和删除图 纸。
“文件〞选项卡列出了传递集中所包括 的文件，如图9-5所示。在默认情况下，这些 文件包括当前图形文件以及所有相关的附属文 件，如外部参照、绘图样式和字体等。这些包 含文件有两种视图方式，在默认情况下呈树形 结构，分别列出各类文件的文件名。单击文本 框上面的列表(liè biǎo)(liè biǎo)视图方式图标， 可以切换到列表(liè biǎo)视图，这种视图方式 将所有文件都列在一起，并同时显示各文件的 路径名。
