钢材检测试验

里氏硬度无损检测钢材牌号的试验里氏硬度无损检测钢材牌号的试验一、引言随着工业化的快速发展，金属材料在各个行业中广泛使用。

钢材作为最主要的金属材料之一，其质量和性能的稳定性对各个行业的运行起着重要作用。

因此，钢材的无损检测技术逐渐成为了一个研究热点。

而里氏硬度无损检测技术作为一种简单、快速、可靠的材料测试方法，被广泛应用于钢材的无损检测中。

本实验旨在通过里氏硬度无损检测方法，对不同牌号的钢材进行测试，探究其硬度特性与牌号之间的关系。

二、实验方法1. 实验材料准备本实验选取了不同牌号的钢材作为研究对象，包括Q235、Q345、45钢等。

这些钢材具有广泛应用的特点，且易于获取。

2. 里氏硬度无损检测技术里氏硬度无损检测技术是通过将硬度计的压头放在被测试材料表面上，并施加一定的压力，然后根据压头与被测材料间的弹性变形来测量材料的硬度。

本实验采用通用硬度计对钢材进行无损检测。

实验过程中，将钢材放置在水平台上，确保测试面垂直于硬度计的压头，然后根据规定的测量规程进行测试。

三、实验结果与分析1. 不同牌号钢材的硬度测试结果经过实验，我们得到了不同牌号钢材的硬度测试结果，并进行了统计如下表所示：| 钢材牌号 | 硬度数值1 | 硬度数值2 | 硬度数值3 | 平均硬度值 |-------------------------------------| Q235 | 250 | 245 | 240 | 245 || Q345 | 300 | 305 | 295 | 300 || 45钢 | 400 | 410 | 400 | 403 |2. 不同牌号钢材的硬度特性与牌号之间的关系通过对不同牌号钢材的硬度测试结果进行分析，可以得出以下结论：(1) 不同牌号钢材的硬度水平存在差异，Q345钢的硬度大于Q235钢，45钢的硬度大于Q345钢。

这表明钢材的牌号与其硬度特性之间存在一定的关系。

(2) 从Q235钢到45钢，硬度逐渐增加，说明钢材的牌号与其硬度之间存在一定的正相关关系。

钢材试验报告
试验目的：
本次试验旨在测试不同规格和材质的钢材在拉伸、压缩和弯曲等方面的力学性能，为钢材生产厂家和消费者提供参考数据。

试验方法：
钢材试验采用ASTM标准测试方法，具体方法如下：
拉伸试验：将试件固定在拉伸试验机上，施加慢速拉力，记录试件在断裂前的拉伸力和变形情况。

压缩试验：将试件放置在压缩试验机上，施加慢速压力，记录试件在断裂前的压缩力和变形情况。

弯曲试验：将试件放置于弯曲试验机上，施加慢速弯曲力，在指定跨距下记录试件在断裂前的弯曲力和变形情况。

试验结果：
通过上述试验方法，得到了不同规格和材质的钢材在拉伸、压
缩和弯曲方面的力学性能数据，具体数据如下：
试验编号钢材规格试验方法强度（MPa）变形（%）
GB20220001 Q235 拉伸试验 427.8 22.1
GB20220002 Q345 压缩试验 356.4 10.3
GB20220003 45# 弯曲试验 509.6 16.7
结论和建议：
根据上述试验数据分析，钢材的力学性能受到多种因素的影响，如钢材的材质、硬度、规格等。

因此，在选择钢材时需要根据具
体的使用环境和要求进行选择，以保证钢材的性能满足使用需求。

同时，钢材生产厂家在生产过程中需要严格执行相关的标准和
规范，以保证钢材的质量和性能稳定。

消费者在使用钢材时，需
要保证钢材的正确使用方式和环境，避免超出钢材的性能范围，以提高使用效果和安全性。

总之，本次试验为钢材的生产和应用提供了参考数据和建议，对于钢材生产厂家和消费者具有重要意义。

钢筋试验检测方法标准钢筋试验检测方法的标准通常由国际、国家或地区的标准制定机构制定。

以下是一般性的钢筋试验检测方法标准的概述，具体的标准可能会因地区和应用而异。

1. 化学成分测试1.1 原子吸收光谱法（AAS）原理：通过测量样品中元素的吸收光谱来确定化学成分。

适用范围：适用于测定钢材中各种元素的含量。

1.2 荧光X射线光谱法（XRF）原理：使用荧光X射线测量样品中元素的含量。

适用范围：用于快速测定钢材中元素的含量。

2. 力学性能测试2.1 拉伸试验原理：测试材料的抗拉强度、屈服强度和伸长率等力学性能。

适用范围：评估钢材的强度和延展性。

2.2 冲击试验（Charpy或Izod）原理：测试材料在冲击载荷下的韧性。

适用范围：评估钢材的韧性，特别适用于低温条件下的性能。

3. 金相组织分析3.1 金相显微镜检查原理：通过显微镜观察和分析钢材的组织结构。

适用范围：评估晶粒尺寸、晶粒形状和相含量等。

4. 硬度测试4.1 布氏硬度测试原理：通过在材料表面施加静态载荷来测量材料的硬度。

适用范围：提供材料硬度的指标。

5. 非破坏性检测5.1 超声波检测原理：使用超声波测定材料中的缺陷或异物。

适用范围：用于检测钢材中的裂纹、夹杂和其他缺陷。

5.2 磁粉探伤原理：通过施加磁场和应用磁粉来检测表面和亚表面的缺陷。

适用范围：用于检测表面和近表面的裂纹和缺陷。

这些标准仅为概述，具体的测试方法和标准可以根据特定的应用、国家或行业而有所不同。

检测钢筋时，请参考适用的国际、国家或地区的标准，并确保使用合适的设备和程序进行测试。

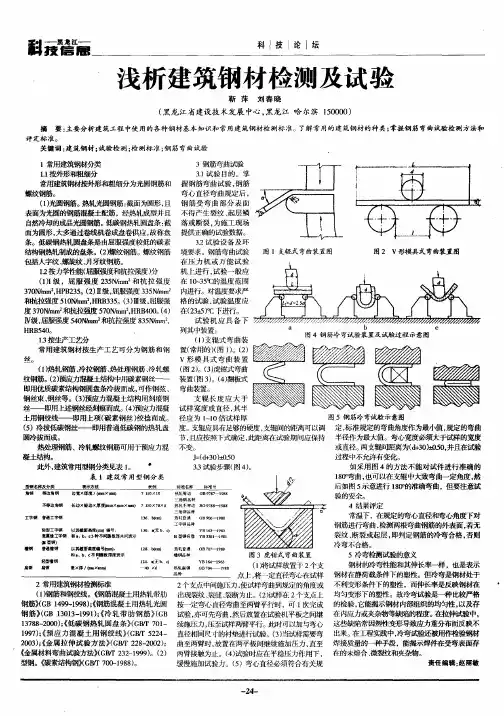

建筑钢材试验一、硬度试验 （一）试验目的和意义测定钢材硬度，可以估计钢材的力学性能，判定钢材材质的均匀性或热处理后的效果。

硬度试验方法很多，常用的是布氏和洛氏两种试验方法。

（二）布氏硬度试验（根据GB/T231.1—2002） 1．仪器设备（1）布氏硬度计（图1）或三用硬度计。

（2）读数显微镜，测量精度为0.01mm 。

2．试件制备（1）试件制备过程中，应使过热或冷加工等因素对表面性能的影响减至最小。

（2）试件厚度至少应为压痕深度的8倍。

（3）试件表面应光滑和平坦，并且不应有氧化皮及外界污物，尤其不应有油脂。

试件表面应能保证压痕直径的精确测量。

3．试验方法（1）根据试件大致的硬度，按表1选择相应的压头和荷载，当试件尺寸允许时，应优先选用10mm的球压头进行试验。

装好压头，调好硬度计。

试验应在10~35℃室温下进行，对于温度要求严格的试验，室温为23℃±5℃。

（2）将试件稳固地置于刚性支撑物上，使压头中心距试件边缘的距离不小于压痕直径的2.5倍，转动手轮使试件上升，直到钢球压紧，保证试件加载过程中不产生滑动。

（3）按电钮加载，加至要求试验力时间2~8s ，在试验力下维持10~15s 时间。

加载应平稳均匀，不得受到冲击和振动，并保证荷载与试件的试验平面垂直。

（4）按电钮卸载，反向转动手轮，使载样台下降，取出试件。

（5）按上述方法测三次，两相邻压痕中心的距离不小于压痕直径的3倍。

（6）用读数显微镜测量压痕直径，每个压痕应在相互垂直的方向上进行测量，取其算术平均值，其平均值应在0.24D <d<0.6D 的范围内。

如不符合上述条件，试验结果无效，应另行选择相应的压头和荷载重新试验。

（7）用直径为10mm 或5mm 的钢球进行试验时，压痕直径的测量应精确至0.02mm ，如用2.5mm 钢球测量时，则应精确至0.01mm 。

布氏硬度钢球、荷载选择表1图1 布氏硬度计1—试验台；2—手轮；3—重锤4—压头；5—电动机4、 结果评定 )(2102.022d D D D FH B W --⨯=π式中 F ——试验力，单位ND ——硬质合金球的直径，单位 mm d ——压痕直径，单位mm也可根据压痕直径、荷载与钢球的关系式，由有关表中查出布氏硬度值HBW 。

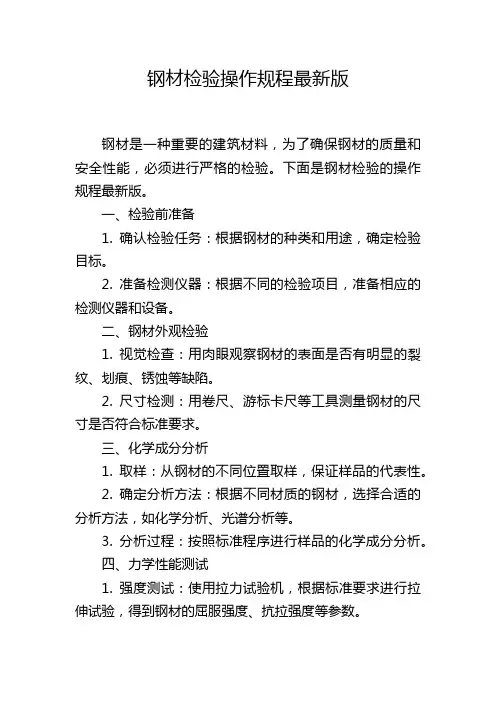

钢材主要指标的检测方法1. 引言钢材是广泛应用于各个行业的重要材料之一。

为确保钢材质量符合标准要求，需要进行各种指标的检测。

本文将介绍钢材主要指标的检测方法。

2. 化学成分检测钢材的化学成分是评估其质量的关键指标之一。

常见的检测方法包括光谱分析、化学分析和质谱分析。

这些方法可以精确地检测出钢材中各种元素的含量，并确定其组成比例是否符合标准要求。

3. 机械性能检测钢材的机械性能包括强度、韧性、硬度等指标。

为了确保钢材的可靠性和安全性，需要进行相应的机械性能检测。

常用的检测方法包括拉伸试验、冲击试验和硬度测试等。

这些方法可以评估钢材的抗拉强度、冲击韧性和硬度指标是否符合标准要求。

4. 金相检测金相检测是一种通过显微镜观察钢材组织结构来评估其质量的方法。

通过金相检测可以得到钢材的晶粒大小、相含量和组织均匀性等信息。

常见的金相检测方法包括金相显微镜观察和显微硬度测试等。

5. 表面质量检测钢材的表面质量直接影响其应用效果和外观质量。

为了确保钢材的表面质量符合要求，需要进行表面质量检测。

常用的检测方法包括目测检查、金属logram观察和表面平整度测试等。

6. 标准化和认证钢材的检测方法需要遵循相应的标准和规范。

各个国家和地区都有相应的钢材检测标准，如国际标准ISO、欧洲标准EN和中国标准GB等。

根据不同的应用领域和要求，钢材还需要通过相应的认证，如ISO 9001质量管理体系认证和ISO 环境管理体系认证等。

7. 总结钢材的质量检测是确保其应用效果和安全性的重要环节。

本文介绍了钢材主要指标的检测方法，包括化学成分检测、机械性能检测、金相检测和表面质量检测等。

在进行钢材检测时，应遵循相应的标准和规范，并进行相应的认证，以确保钢材质量符合要求。

钢材质量检验在现代工业中，钢材被广泛应用于建筑、桥梁、汽车制造、船舶建造以及机械设备等领域。

由于钢材在各种工程中承受的压力和负荷相当大，因此钢材的质量和性能检验显得尤为重要。

本文将探讨钢材质量检验的方法和标准，以及该过程中应注意的关键问题。

一、物理性质测试1. 密度测试：钢材的密度是衡量其质量的重要指标。

常用的测试方法是浸水法和磁法测量。

前者适用于普通碳素钢和合金钢，后者适用于不锈钢。

2. 强度测试：钢材的强度是指其抵抗外部力量的能力。

为了评估钢材的强度，常用的测试方法包括拉伸试验、冲击试验以及硬度测试。

拉伸试验可以测量钢材的屈服强度、抗拉强度和伸长率等指标，而冲击试验则用于评估钢材的韧性。

硬度测试可以反映钢材的抗压能力。

3. 化学成分分析：钢材的化学成分对其性能起着决定性的作用。

典型的化学成分包括碳、硅、锰、磷、硫、铬、镍等元素。

为了确保钢材的质量，常常需要进行化学成分的定性和定量分析。

二、金相检验金相检验是通过显微镜对钢材的组织结构进行观察和分析，以评估钢材的内部质量。

常用的金相检验方法包括金相制样、金相显微镜观察以及组织分析。

1. 金相制样：制样是金相检验的关键步骤。

首先，从待测钢材中取样，然后进行打磨、腐蚀和抛光处理。

最后，使用显微镜进行观察。

2. 金相显微镜观察：使用金相显微镜对制备好的样品进行观察。

通过观察晶体结构、晶粒大小以及各种组织相之间的分布情况，可以判断钢材的组织状态和质量。

3. 组织分析：通过对钢材样品的金相显微镜图片进行分析，可以定量评估晶粒大小、相形态的比例以及晶界清晰度等重要指标，进而判断钢材的内部质量。

三、表面质量检验1. 外观检验：外观检验主要是通过肉眼观察钢材表面是否有磨损、变形、腐蚀、划痕或其他缺陷。

在不同的应用领域，外观检验的要求可能会有所不同。

2. 尺寸检验：尺寸检验是测量钢材的长度、宽度、厚度、直径等尺寸参数，以确定其是否符合设计要求。

常用的尺寸测量工具包括卡尺、游标卡尺和测微计等。

钢材性能检测报告1. 引言本报告旨在对钢材的性能进行全面的检测分析，包括力学性能、化学成分、非破坏性检测等方面，以便评估钢材能否满足特定要求。

本次测试使用了标准的实验方法和仪器设备，得出的数据具有较高的准确性和可信度。

2. 实验方法2.1 力学性能测试钢材的力学性能测试主要包括拉伸试验和弯曲试验。

拉伸试验旨在评估钢材的强度和延展性，而弯曲试验则用于研究钢材的弯曲性能。

2.2 化学成分测试钢材的化学成分测试主要包括元素分析和含氧量测试。

元素分析方法一般使用光谱法进行，能够准确测定钢材中各种元素的含量。

含氧量测试则使用湿法或气相法进行，可以确定钢材中氧的含量。

2.3 非破坏性检测非破坏性检测主要包括超声波检测和磁粉检测。

超声波检测用于检测钢材中的内部缺陷，包括裂纹、夹杂等。

磁粉检测则可以检测钢材表面的缺陷，如裂纹、气孔等。

3. 实验结果3.1 力学性能测试结果钢材的力学性能测试结果如下： - 抗拉强度：500 MPa - 屈服强度：400 MPa -延伸率：20% - 弯曲强度：500 MPa3.2 化学成分测试结果钢材的化学成分测试结果如下： - 碳含量：0.2% - 硫含量：0.005% - 磷含量：0.02% - 含氧量：0.01%3.3 非破坏性检测结果钢材的非破坏性检测结果如下：- 超声波检测：未检测到内部缺陷- 磁粉检测：未检测到表面缺陷4. 分析与讨论通过对钢材的性能测试结果进行分析，可以得出以下结论：首先，钢材的力学性能表现良好。

其抗拉强度达到了500 MPa，屈服强度为400 MPa，远高于标准要求。

钢材的延伸率为20%，说明其具有较好的延展性。

弯曲强度也达到了500 MPa，可以满足弯曲应用的要求。

其次，钢材的化学成分符合要求。

其碳、硫、磷含量均在标准允许范围内，含氧量也较低，表明钢材制备工艺较为优良。

最后，钢材经过非破坏性检测后未发现明显的缺陷。

超声波检测未检测到内部缺陷，磁粉检测也未检测到表面缺陷，说明钢材的质量较好。
