44光电子能谱(XPS)

关于XPS的原理和应用1. 前言X射线光电子能谱（X-Ray Photoelectron Spectroscopy，简称XPS）是一种广泛应用于材料科学、表面物理和化学研究的表征手段。

本文将介绍XPS的基本原理和其在各个领域中的应用。

2. 基本原理XPS基于光电效应原理，利用固体表面的吸收或发射光子的能量差来研究固体表面的化学组成和元素态。

下面是XPS的基本原理：•X射线入射：在实验中，X射线入射到样品表面，与样品中的原子或分子发生相互作用。

•光电子发射：当入射X射线的能量超过样品中原子的束缚能时，会产生光电子的发射。

•能量分析：发射的光电子经过分析器进行能量分析，得到光电子能谱。

•特征能量：通过分析光电子能谱中的特征能量和峰形，可以得到样品的化学组成、表面电荷状态等信息。

3. 应用领域XPS具有高灵敏度和高分辨率的优势，在各个领域中得到了广泛应用。

以下是几个常见的应用领域：3.1. 表面化学分析XPS可以通过分析样品表面的化学组成和化学状态，提供有关表面反应性和化学性质的信息。

在材料科学、催化剂研究和纳米技术等领域中，XPS被广泛用于表面化学分析。

3.2. 材料研究XPS在材料科学中起着至关重要的角色。

通过分析材料的表面元素组成、改变和反应，可以研究材料的结构、性质和性能。

在材料表面改性、材料界面研究等方面，XPS的应用非常广泛。

3.3. 薄膜分析XPS可以用于分析薄膜的物理、化学和电学性质。

通过对不同深度的XPS分析，可以揭示薄膜的结构和成分随深度的变化情况。

薄膜的质量、化学反应和界面效应等方面可以通过XPS得到详细的信息。

3.4. 表面修饰技术XPS可用于评估表面修饰技术的效果和性能。

在金属材料、导电聚合物等方面的研究中，通过分析表面的元素分布和化学组成，可以评估表面修饰技术对材料性能的改善。

3.5. 生物医药领域在生物医药领域，XPS可以用于分析生物材料表面的成分和结构，如药物载体材料、生物传感器等。

材料的有很大的区别
例5：确定二氧化钛膜中+4价和+3价的比例。 对不同价态的谱峰分别积分得到谱峰面积；
查各价态的灵敏度因子，利用公式求各价态的比 例。
例6：化学结构分析 依据：原子的化学环境与 化学位移之间的关系；
羰基碳上电子云密度小， 1s电子结合能大（动能小 ）；峰强度比符合碳数比 。
XPS谱图中伴峰的鉴别：
• 光电子峰：在XPS中最强（主峰）一般比较对称且半宽度
最窄。
• 振激和振离峰：振离峰以平滑连续
谱的形式出现在光电子主峰低动能的
一边，连续谱的高动能端有一陡限。
振激峰也是出现在其低能端，比主峰 高几ev，并且一条光电子峰可能有几 条振激伴线。（如右图所示）
强度I
振离峰
主峰 振激峰
XPS特点
• XPS作为一种现代分析方法，具有如下特点： • （1）可以分析除H和He以外的所有元素，对所有元
素的灵敏度具有相同的数量级。
• （2）相邻元素的同种能级的谱线相隔较远，相互干 扰较少，元素定性的标识性强。
• （3）能够观测化学位移。化学位移同原子氧化态、 原子电荷和官能团有关。化学位移信息是XPS用作 结构分析和化学键研究的基础。
XPS的基本原理
XPS谱图的表示
• 做出光电子能谱图。从而获得试样
横坐标：动能或结合能，单位是eV， 有关信息。X射线光电子能谱因对
一般以结合能 为横坐标。
化学分析最有用，因此被称为化学 分析用电子能谱
纵坐标：相对强度（CPS）
二氧化钛涂层玻璃试样的XPS谱图
XPS的基本原理
给定原子的某给定内壳层电子的结合能还与该原子的 化学结合状态及其化学环境有关，随着该原子所在分
• （4）可作定量分析。既可测定元素的相对浓度，又 可测定相同元素的不同氧化态的相对浓度。

➢ 除在一般的分析中人们所经常使用的Al/Mg双阳极X射线源外，人们为某些 特殊的研究目的，还经常选用一些其他阳极材料作为激发源。
➢ 半峰高宽是评定某种X射线单色性好坏的一个重要指标。
射线
Y
M
Zr
M
Na
K
Mg
K
Al
K
Si
K
Ti
K1
Cr
K1
Cu
K1
能量
132.3 151.4 1041.0 1253.6 1486.6 1739.4 4511 5415 8048
半峰高宽 (eV) 0.44 0.77 0.4 0.7 0.8 0.8 1.4 2.1 2.5
XPS background
尽管X射线可穿透样品很深，但只有样品近表面一薄 层发射出的光电子可逃逸出来。电子的逃逸深度和非 弹性散射自由程为同一数量级，范围从致密材料如金 属的约1nm到许多有机材料如聚合物的5nm。因而这 一技术对固体材料表面存在的元素极为灵敏。 一般情况下，大致估计各种材料的采样深度为： • 对于金属样品为0.5 ～2 nm, • 对于无机化合物为1 ～3 nm, • 对于有机物则为3 ～10 nm。
b. 相同元素不同离子价态比例确定。 ❖ 化合态识别：由于元素所处的化学环境不同，它们的内层电子的轨道结合能
Mg/Al双阳极X射线源的特点： （1）能量范围适中（Mg：1253.7，Al：1486.7eV）
（2） X射线的能量范围窄（0.7和0.85 eV）能激发 几乎除氢、氦以外所有的元素产生光电子；
（3）靶材稳定，容易保存以及具有较高的寿命
XPS background
X射线源
❖ 将X射线用石英晶体的(1010)面沿Bragg反射方向衍射后便可使X射线单色化。 X射线的单色性越高，谱仪的能量分辨率也越高。

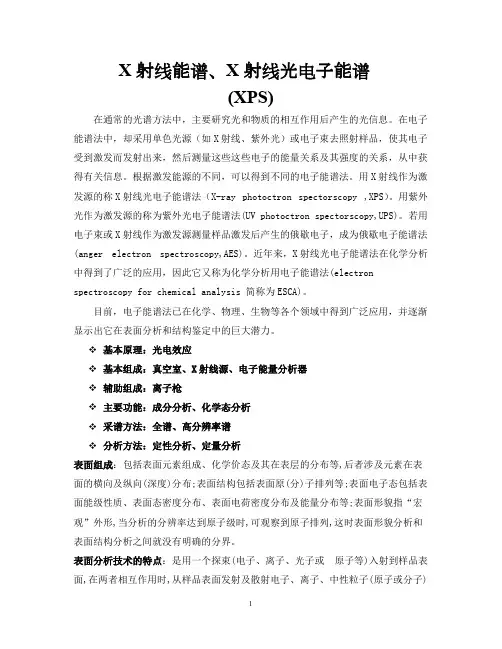

X射线能谱、X射线光电子能谱(XPS)在通常的光谱方法中，主要研究光和物质的相互作用后产生的光信息。

在电子能谱法中，却采用单色光源（如X射线、紫外光）或电子束去照射样品，使其电子受到激发而发射出来，然后测量这些这些电子的能量关系及其强度的关系，从中获得有关信息。

根据激发能源的不同，可以得到不同的电子能谱法。

用X射线作为激发源的称X射线光电子能谱法（X-ray photoctron spectorscopy ,XPS）。

用紫外光作为激发源的称为紫外光电子能谱法(UV photoctron spectorscopy,UPS)。

若用电子束或X射线作为激发源测量样品激发后产生的俄歇电子，成为俄歇电子能谱法(anger electron spectroscopy,AES)。

近年来，X射线光电子能谱法在化学分析中得到了广泛的应用，因此它又称为化学分析用电子能谱法(electron spectroscopy for chemical analysis 简称为ESCA)。

目前，电子能谱法已在化学、物理、生物等各个领域中得到广泛应用，并逐渐显示出它在表面分析和结构鉴定中的巨大潜力。

基本原理：光电效应基本组成：真空室、X射线源、电子能量分析器辅助组成：离子枪主要功能：成分分析、化学态分析采谱方法：全谱、高分辨率谱分析方法：定性分析、定量分析表面组成：包括表面元素组成、化学价态及其在表层的分布等,后者涉及元素在表面的横向及纵向(深度)分布;表面结构包括表面原(分)子排列等;表面电子态包括表面能级性质、表面态密度分布、表面电荷密度分布及能量分布等;表面形貌指“宏观”外形,当分析的分辨率达到原子级时,可观察到原子排列,这时表面形貌分析和表面结构分析之间就没有明确的分界。

表面分析技术的特点：是用一个探束(电子、离子、光子或原子等)入射到样品表面,在两者相互作用时,从样品表面发射及散射电子、离子、中性粒子(原子或分子)与光子等。
