第一章设计要求及系统组成一、基本操作时序：读状态：输入：RS=L，RW=H,E=H 输出：D0~D7=状态字写指令：输入：RS=L,RW=L,D0~D7=指令码，E=高脉冲输出：无读数据：输入：RS=H，RW=H,E= 高脉冲输出：D0~D7数据写数据：输入：RS=H,RW=L。
D0~D7=数据，E=高脉冲输出：无二、、、状态字说明：STA7 D7\ STA6 D6\ STA5 D5 \ STA4 D4 \STA3 D3 \ STA2 D2\\ STA1 D1STA0-6:当前数据地址指针的数值STA7：读写操作使能 1表示禁止，0表示允许对控制器每次进行读写操作之前，都必须进行读写检测，确保STA7为0；但是我们可以进行延时进行实现。
RAM地址映射： LCD 16字*2行00 01 02 03 04 05 06 07 08 08 09 0A 0B 0C 0D 0E 0F (27)40 41 42 4F 50 (67)指令说明：1.初始化设置 1.显示模式设置指令码：00111000（0x38）功能：设置16*2显示，5*7点阵，8位数据接口必须开显示 2.显示开、关及光标设置指令码：00001DCB,功能：D=1 开显示；D=0 关显示；C=1显示光标；B=1 光标闪烁；B=0 光标不显示 000001NS：功能：N=1当读或写一个字符后地址指针加1，且光标加1；N=0相应的减1；S=1当写一个字符，整屏显示左移（N=1）或右移（N=0），以得到光标不移动而屏幕移动的效果。
S=0 当写一个字符，正屏显示不移动。
数据控制：控制器内部设有一个数据地址指针，用户可通过它们来访问内部的全部80字节RAM4.2.1 数据指针设置：指令码：80H+地址码（0-27H,第二行开始：40H-67H） 4..2.2 读数据，写数据其它设置：01H：显示清屏：1.数据指令清零 2 所有显示清零 02H：显示回车：1.数据清零如何进行连接：实际操作中，液晶接到，第一管脚是D，第二管脚是VCC，15和16是背光，D0-D7是数据口，接到单片机的P0口，P0口接了两个锁存器，液晶，D/A，具有高阻状态的都可以随便接，没有影响，，第六管脚是LCDEN相当于 E，使能信号，它接P3^4,R/W接地，表示低电平，因为我们只进行写操作，RS接2实验板上的P3^5;只需这两端口便足以控制液晶，2和3是偏压信号，一端接地，接口信号说明：编号：1 VSS（符号表示）电源地（引脚说明）2VDD 电源正极3VL液晶显示偏压信号4RS数据/命令选择端（H/L）5R/W 读写选择端（H/L）6E使能信号7D0 Data 1/0 8D1 Data 1/0 9 D2 Data 1/0 10 D3 Data 1/0 11D4 Data 1/0 12D5 Data 1/0 13D6 Data 1/0 14D7 Data 1/0 15BLK背光源正极16 BLK背光源负极实际操作：：：先写光标程序；写两个子程序，一个写数据，一个写指令：先进性两个宏定义，再位申明LCDEN与RS；为了电量充足。
学号：课程设计题目LCD1602液晶字符串循环显示学院专业班级姓名指导教师2013年1月15 日课程设计任务书学生姓名：专业班级：指导教师：工作单位：题目要求：利用LaunchPad上的板上资源，外接1602液晶，编写程序使字符串在液晶上循环移动。
时刻安排：2021年元月1日~2021年元月17日下午17：30 指导教师签名：年月日系主任（或责任教师）签名：年月日目录引言 (1)1 课程设计要求 (2)2 硬件电路 (3)2.1 MSP430G2553单片机 (3)2.1.1 MSP430G2553单片机特点 (3)2.1.2 MSP430G2553单片机结构 (3)2.1.3 MSP430G2553的时钟系统 (4)2.1.4 I/O寄放器 (5)2.2 LCD1602液晶屏 (5)3 方案设计 (7)3.1 设计方案 (7)3.2 方案选择 (7)4 程序设计 (8)4.1 程序结构 (8)4.2 主程序源程序 (8)4.3 子程序源程序 (8)4.4 子程序头文件 (12)5 调试 (13)5.1 CCSv5编译软件 (13)5.2 调试进程 (13)6 终止语 (15)附录1：代码 (16)附录2：实物图 (22)参考文献 (23)本科生课程设计成绩评定表 (24)引言本次课程设计旨在设计一个基于MSP430 系列微处置器的LCD1602液晶字符串循环移动。
单片机是一种集成电路芯片，是采纳超大规模集成电路技术把具有数据处置能力的中央处置器CPU随机存储器RAM、只读存储器ROM、多种I/O口和中断系统、按时器/计数器等功能（可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D转换器等电路）集成到一块硅片上组成的一个小而完善的微型运算机系统，在工业操纵领域普遍应用。
现今时期是一个新技术层出不穷的时期，在电子领域尤其是自动化智能操纵领域，传统的分立元件或数字逻辑电路组成的操纵系统，正在以前所未见的速度被单片机智能操纵系统所代替。
51单片机控制LCD1602液晶屏本讲任务：了解液晶1602的相关知识，通过一个例程了解液晶1602的使用。
LCD1602简介:1602液晶也叫1602字符型液晶，它是一种专门用来显示字母、数字、符号的点阵型液晶模块。
它是由若干个5x7或者5x11的点阵字符位组成，每个点阵字符位都可以用显示一个字符，每位之间有一个点距的间隔，每行之间也有间隔，起到了字符间距和行间距的作用，正因为如此，所以它不能很好的显示图片。
例程：/****************LCD驱动基本代码 ******************单片机型号：STC89C52RC*开发环境：KEIL*名称:1602驱动基本代码*************************************************/#include<reg52.h>#include<intrins.h>#define LCD_Data P0#define Busy 0x80sbit LCD_RS=P1^0;sbit LCD_RW=P1^1;sbit LCD_E=P2^5;unsigned char code welcome[]={"YOU ARE WELCOME"};unsigned char code mcu[]={"SL-51A"};void Delay5Ms(void);void WriteDataLCD(unsigned char WDLCD);void WriteCommandLCD(unsigned char WCLCD,BuysC);unsigned char ReadDataLCD(void);unsigned char ReadStatusLCD(void);void LCDInit(void);void DisplayOneChar(unsigned char X,unsigned char Y,unsigned char DData);void DisplayListChar(unsigned char X,unsigned char Y,unsigned char code *DData); void Info_display(void);void Delay5Ms(void){unsigned int TempCyc=3552;while(TempCyc--);}void WriteDataLCD(unsigned char WDLCD){ReadStatusLCD();LCD_Data=WDLCD;LCD_RS=1;LCD_RW=0;LCD_E=0;LCD_E=0;LCD_E=1;}void WriteCommandLCD(unsigned char WCLCD,BuysC) {if(BuysC)ReadStatusLCD();LCD_Data=WCLCD;LCD_RS=0;LCD_RW=0;LCD_E=0;LCD_E=0;LCD_E=1;}unsigned char ReadDataLCD(void){LCD_RS=1;LCD_RW=1;LCD_E=0;LCD_E=0;LCD_E=1;return(LCD_Data);}unsigned char ReadStatusLCD(void) {LCD_Data=0xFF;LCD_RS=0;LCD_RW=1;LCD_E=1;while (LCD_Data & Busy);return(LCD_Data);}void LCDInit(void){LCD_Data=0;Delay5Ms();Delay5Ms();Delay5Ms(); WriteCommandLCD(0x38,0);Delay5Ms(); WriteCommandLCD(0x38,0);Delay5Ms(); WriteCommandLCD(0x38,0);Delay5Ms(); WriteCommandLCD(0x38,1);WriteCommandLCD(0x08,1);WriteCommandLCD(0x01,1);WriteCommandLCD(0x06,1);WriteCommandLCD(0x0C,1);}void DisplayOneChar(unsigned char X,unsigned char Y,unsigned char DData){Y&=0x1;X&=0xF;if(Y)X|=0x40;X|=0x80;WriteCommandLCD(X,0);WriteDataLCD(DData);}void DisplayListChar(unsigned char X,unsigned char Y,unsigned char code *DData) {unsigned char ListLength;ListLength=0;Y&=0x1;X&=0xF;while(DData[ListLength]>=0x20){if(X<=0xF){DisplayOneChar(X,Y,DData[ListLength]);ListLength++;X++;}}}void main(void){LCDInit();DisplayListChar(5,0,mcu);DisplayListChar(0,1,welcome);while(1){;}}。

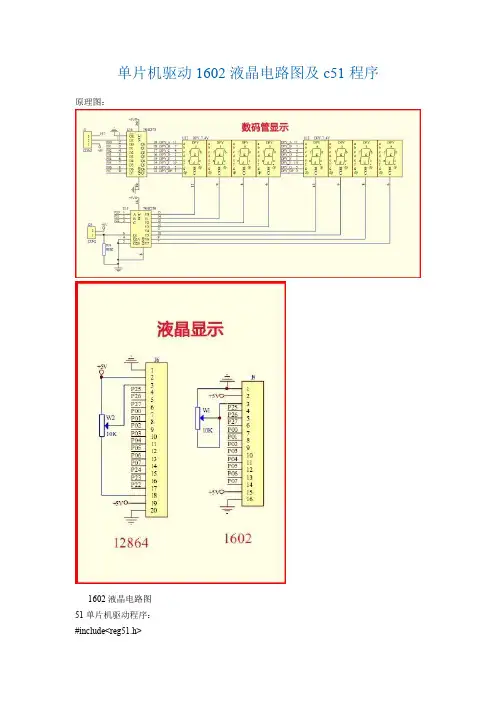

单片机驱动1602液晶电路图及c51程序原理图：1602液晶电路图51单片机驱动程序：#include<reg51.h>#include<intrins.h>#define uint unsigned int#define uchar unsigned char//这三个引脚参考资料sbit E=P2^7; //1602使能引脚sbit RW=P2^6; //1602读写引脚sbit RS=P2^5; //1602数据/命令选择引脚void init(){TMOD=0X00;TH0=0X03;TL0=0X32;IE=0X82;TR0=1;}/********************************************************************* 名称: Delay_1ms()* 功能: 延时子程序，延时时间为1ms * x* 输入: x (延时一毫秒的个数)* 输出: 无***********************************************************************/ void Delay_1ms(uint i)//1ms延时{uchar x,j;for(j=0;j<i;j++)for(x=0;x<=148;x++);}void delay(){_nop_();_nop_();_nop_();_nop_();_nop_();}bit Busy(void){bit busy_flag = 0;RS = 0;RW = 1;E = 1;delay();busy_flag = (bit)(P0 & 0x80);E = 0;return busy_flag;}void wcmd(uchar del){while(Busy());RS = 0;RW = 0;E = 0;delay();P0 = del;delay();E = 1;delay();E = 0;}void wdata(uchar del){while(Busy());RS = 1;RW = 0;E = 0;delay();P0 = del;delay();E = 1;delay();E = 0;}void L1602_init(void){wcmd(0x38);Delay_1ms(5);wcmd(0x38);Delay_1ms(5);wcmd(0x38);Delay_1ms(5);wcmd(0x38);wcmd(0x08);wcmd(0x0c);wcmd(0x06);wcmd(0x01);}void L1602_char(uchar hang,uchar lie,char sign) {uchar a;if(hang == 1) a = 0x80;if(hang == 2) a = 0xc0;a = a + lie - 1;wcmd(a);wdata(sign);}void L1602_string(uchar hang,uchar lie,uchar *p) {uchar a,b=0;if(hang == 1) a = 0x80;if(hang == 2) a = 0xc0;a = a + lie - 1;while(1){wcmd(a++);if((*p == '\0')||(b==16)) break;b++;wdata(*p);p++;}}uchar Keyscan(void){uchar i,j, temp, Buffer[4] = {0xfe, 0xfd, 0xfb, 0xf7};for(j=0; j<4; j++){P1 = Buffer[j];temp = 0x10;for(i=0; i<4; i++){if(!(P1 & temp)){return (i+j*4);}temp <<= 1;}}}void Main(void){uchar Key_Value; //读出的键值L1602_init();init();L1602_string(1,16," 4*4 KeyBoard ");L1602_string(2,16,"You Press The ");for(Key_Value=15;Key_Value>0;Key_Value--){wcmd(0x18);Delay_1ms(250);Delay_1ms(250);}while(1){P1 = 0xf0;if(P1 != 0xf0){Delay_1ms(20); //按键消抖if(P1 != 0xf0){Delay_1ms(20); //按键消抖if(P1 != 0xf0){Key_Value = Keyscan();}}}L1602_char(2,30,Key_Value / 10 + 48);L1602_char(2,31,Key_Value % 10 + 48);}}void timer0() interrupt 1{}。
功能完整的1602LCD时钟实验摘要本设计基于单⽚机技术原理，以单⽚机芯⽚STC89C52作为核⼼控制器，通过硬件电路的制作以及软件程序的编制，设计制作出⼀个多功能数字时钟系统。
单⽚机扩展的LCD显⽰器⽤来显⽰年、⽉、⽇、时、分、秒计数单元中的值。
整个设计包括两⼤部分: 硬件部分和软件部分,以单⽚机为核⼼, 配以⼀定的外围电路和软件。
硬件是整个系统的基础, 软件部分则要合理、充分地⽀持和使⽤系统的硬件, 从⽽完成系统所要完成的任务。
本设计采⽤LCD液晶显⽰，电路简单使⽤⼴泛。
该时钟系统主要由时钟模块、闹钟模块、液晶显⽰模块、键盘控制模块以及信号提⽰模块组成。
能够准确显⽰时间（显⽰格式为年：⽉：⽇：时时：分分：秒秒，24⼩时制），可随时进⾏时间调整，具有闹钟时间设置、闹钟开/关、⽌闹功能。
设计以硬件软件化为指导思想，充分发挥单⽚机功能，⼤部分功能通过软件编程来实现，电路简单明了，系统稳定性⾼。
单⽚机在这种情况下诞⽣了基于单⽚机电⼦时钟。
关键词：单⽚机 LCD1602 数字钟This design based on the single chip microcomputer principle, taking single-chip chip STC89C52 as core controller, through the hardware circuit and software production procedure formulation, designed and produced a multi-function digital clock system. SCM extended LCD display used to display date and time, minutes and seconds counting unit of values. The whole design includes two parts, hardware and software of, based on singlechip, match with certain peripheral circuit and software. Hardware is based in the whole system, the software part then be reasonable and fully support and use the system hardware, thus completing system to complete the task. This design USES the LCD, simple circuit is widely used. This clock system mainly by the clock module, alarm module, LCD module, keyboard control module and signal hint module. To accurately display the time (display format for years: month: day: always: component: seconds seconds, 24-hour system), available for time to adjust, with alarm time setting, alarm clock on/off, stop joking function. Design with hardware and software into guiding ideology, give full play to the SCM functions, most functions through software programming realize, circuit straightforward, stability of the system is high. SCM in this case was born based on single-chip electronic clock. Keywords: SCM LCD1602 digital clock前⾔数字钟是采⽤数字电路实现对时,分,秒数字显⽰的计时装置,⼴泛⽤于个⼈家庭,车站, 码头办公室等公共场所,成为⼈们⽇常⽣活中不可少的必需品,由于数字集成电路的发展和⽯英晶体振荡器的⼴泛应⽤,使得数字钟的精度,远远超过⽼式钟表, 钟表的数字化给⼈们⽣产⽣活带来了极⼤的⽅便，⽽且⼤⼤地扩展了钟表原先的报时功能。
目录一、摘要 (3)二、流程图 (4)三、电路原理 (5)四、操作说明 (7)五、演示图片 (8)六、程序代码 (11)一、摘要本作品采用STC89C52单片机作为主控芯片，选取LCD1602液晶作为显示屏,选用24C02芯片作为外部EEPROM存储得分等数据。
游戏程序应用C语言编译，主要使用函数为显示主界面函数，选择模式函数，随机函数，键盘扫描函数和众多界面函数。
系统配有开机音乐和led短暂特效；以及关闭游戏音乐效果。
目前配有三个难度等级，可以随时添加。
游戏中可以实时显示得分、时间等数据。
能够通过led显示和LCD1602同时显示地鼠的出现。
题目要求中所有内容均已完成，且加入了很多额外显示环节。
二、流程图三、电路原理1、主控芯片2、地鼠led和3*3键盘3、蜂鸣器和buzzer4、1602环节5、24C02芯片四、操作说明1.插上电源后，打开作品左下角的自锁开关启动。
2.系统启动后，会次显示“welcome”字样，以及本队伍的名称，并伴随着短暂的旋律，led闪烁效果。
紧接着便进入游戏选择界面，分别是：1.start 2.s core 3.exit分别对应着开始游戏，进入历史分数菜单，以及结束的功能。
通过button1 和button2键可以进行功能选择的切换和选取，button1用于切换，button2用于确认。
3.选择start选项之后会有5秒钟的准备时间，之后即可进入游戏，游戏分为3个关卡，难度依次上升，具体表现为地鼠产生的时间间隔依次减少，第一次为3秒间隔，往后依次递减。
以9个灯泡作为地鼠，每次随机亮一个灯泡，游戏者需要在另一个3*3的矩阵上在灯泡亮的时间内按下相应的按钮即代表击打相应位置，从而实现打地鼠的模拟功能。
4.游戏界面的上方有左右两行，分别对应显示剩余时间（每次游戏的时间为30秒），以及所获得的分数。
下方也有左右两行，分别对应当前所示洞的序数，5.若击中地鼠：正常情况下分数加1，播放提示音1；6.每关有(30/地鼠实现时间) 个地鼠（或地雷），击打完成后若分数大于等于level*10则进入下一关。
用51单片机和1602液晶做的数字钟数字钟是人们日常生活中常见的时间显示设备，它能够精确显示当前的时间，并且兼具简约和实用性。
本文将介绍使用51单片机和1602液晶屏幕制作自己的数字钟的方法。
所需材料在开始制作之前，我们需要准备以下材料： - 51单片机开发板 - 1602液晶屏幕 - 数字时钟芯片RTC（Real-Time Clock） - 面包板和导线 - 电阻和电容 - 编程器和烧录器硬件连接首先，我们需要将51单片机、1602液晶屏幕和RTC芯片连接起来。
根据硬件接口的定义和引脚功能的规定，我们可以进行以下连接： - 将51单片机的VCC 引脚连接到1602液晶屏幕的VCC引脚，用于提供电源。
- 将51单片机的GND引脚连接到1602液晶屏幕的GND引脚，用于地线连接。
- 将51单片机的P0口连接到1602液晶屏幕的数据线D0-D7，用于数据传输。
- 将51单片机的P2口连接到1602液晶屏幕的RS引脚，用于选择数据和命令传输。
- 将51单片机的P3口连接到1602液晶屏幕的EN引脚，用于启用LCD。
此外，还需要将RTC芯片连接到51单片机上，以实现时间的准确显示。
具体的连接方式可以参考RTC芯片的规格说明书。
软件编程完成硬件连接后，我们需要进行软件编程，以便控制51单片机、1602液晶屏幕和RTC芯片的功能。
初始化首先，我们需要对51单片机和1602液晶屏幕进行初始化设置。
这包括设置引脚的功能模式、初始化1602液晶屏幕的显示模式和清空显示区域。
读取时间接下来，我们需要通过RTC芯片来读取当前的时间。
这通常包括读取RTC芯片存储的年、月、日、时、分和秒的数据。
显示时间读取时间后，我们可以将其显示在1602液晶屏幕上。
这可以通过更新特定的LCD显示区域来实现。
我们可以在指定的位置、特定的行和列上显示时间。
更新时间为了实现实时的时间显示，我们需要定期更新显示的时间。
可以使用定时器中断来定期更新时间，并根据需要刷新液晶屏幕上的显示。
