西交《化工过程设计》期末复习题

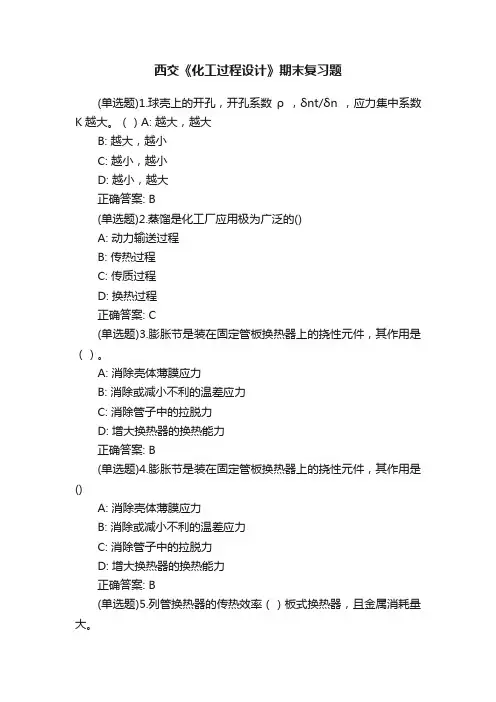

西交《化工过程设计》期末复习题(单选题)1.球壳上的开孔，开孔系数ρ ，δnt/δn ，应力集中系数K越大。

（）A: 越大，越大B: 越大，越小C: 越小，越小D: 越小，越大正确答案: B(单选题)2.蒸馏是化工厂应用极为广泛的()A: 动力输送过程B: 传热过程C: 传质过程D: 换热过程正确答案: C(单选题)3.膨胀节是装在固定管板换热器上的挠性元件，其作用是（）。

A: 消除壳体薄膜应力B: 消除或减小不利的温差应力C: 消除管子中的拉脱力D: 增大换热器的换热能力正确答案: B(单选题)4.膨胀节是装在固定管板换热器上的挠性元件，其作用是()A: 消除壳体薄膜应力B: 消除或减小不利的温差应力C: 消除管子中的拉脱力D: 增大换热器的换热能力正确答案: B(单选题)5.列管换热器的传热效率（）板式换热器，且金属消耗量大。

A: 不如B: 高于C: 等同D: 其他答案均不对正确答案: A(单选题)6.根据结构来分，下面各项中那个不属于管壳式换热器：（）A: 固定管板式换热器B: 蓄热式换热器C: 浮头式换热器D: U形管式换热器正确答案: B(单选题)7.（）不是化工设计的内容。

A: 反应过程选择与优化；B: 分离过程选择与优化；C: 厂区道路规划与设计；D: 化工过程系统优化正确答案: C(单选题)8.塔节的长度取决于()A: 工艺条件B: 塔径C: 操作情况D: 塔板数正确答案: B(单选题)9.管道布置图上的管件通常用( )A: 符号表示。

B: 图形表示。

C: 线段表示。

D: 数字表示。

正确答案: A(单选题)10.流程草图中动力管线用( )A: 中粗实线画出。

B: 中细实线画出。

C: 粗实线画出。

D: 粗虚线画出。

正确答案: A(单选题)11.常见的管壳式换热器和板式换热器属于以下哪种类型的换热器：（）A: 直接接触式换热器B: 蓄热式换热器C: 间壁式换热器D: 中间载热体式换热器正确答案: C(单选题)12.以下哪些内容不是化工设备图的内容（）A: 标题栏B: 明细栏C: 管口方位D: 管口表正确答案: C(单选题)13.生产方法和工艺流程的选择的( )A: 合理性主要指技术上先进、经济上合理。

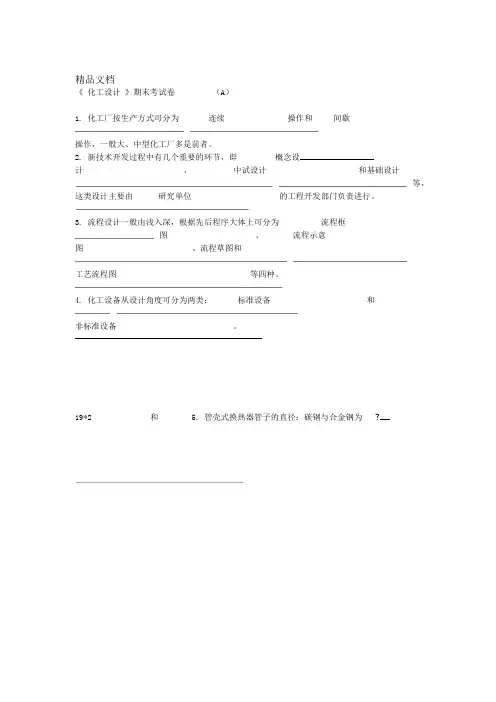

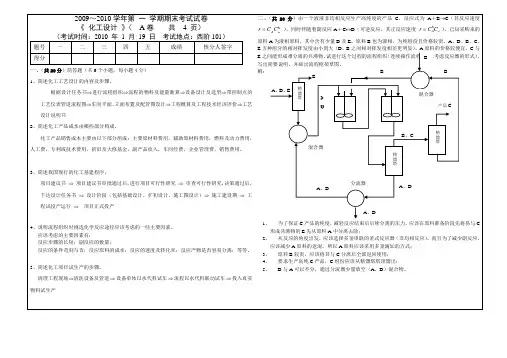

精品文档《化工设计》期末考试卷（A）1. 化工厂按生产方式可分为连续操作和间歇操作，一般大、中型化工厂多是前者。

2. 新技术开发过程中有几个重要的环节，即概念设计、中试设计和基础设计等，这类设计主要由研究单位的工程开发部门负责进行。

3. 流程设计一般由浅入深，根据先后程序大体上可分为流程框图、流程示意图、流程草图和工艺流程图等四种。

4. 化工设备从设计角度可分为两类：标准设备和非标准设备。

19*2 和 5. 管壳式换热器管子的直径：碳钢与合金钢为?和；不锈钢为???19*225*2.5。

管子一般按正三角形25*2或正方形的形式排列。

、图说明书初步设计的最终成果主要包括：6.概算书纸、和附表等。

绝对压力7. 真空度是衡量真空泵性能的主要技术参数之一，可以用真空度表示。

或者 8. 取样流程有直接取样流程和压差式取样流程。

压差式取样流程又有流程和压差式非循环压差式循环流程。

9. 化工管路设计包括管路计算和管路分布设计两大部分。

10. 管道的地下敷设可以分为直接挖地铺设和管沟建设两种。

11. 在化工设计过程中，化工工艺专业人员给设备设计人员提供的设计设备条件单应包括设备简图、技术性指标、管口表。

精品文档．精品文档二、简述题〖共计10分〗1. 在工程设计中化工工艺专业的主要设计内容有哪些？〖7分〗物料衡算和能量衡算物料流程图工艺管道及仪表流程图工艺设备设计设备布置图管道布置图材料统计3. 化工设计中主要的非工艺专业设计有哪些？〖3分〗土建设计设备设计电气设计自控设计给水排水设计采暖通风设计三、计算题〖共计20分〗1. 一种废酸，组成为23％(质量分数)HNO，57％HSO和20％HO，加入93％的浓HSO及42232490％的浓HNO，要求混合成27％HNO及60％HSO的混合酸，计算要合成100kg混合酸所需4332废酸及加入浓酸的数量。

〖6分〗解：设 x——废酸量，kg；y——浓H2SO4量，kg；z——浓HNO3量； kg总物料衡算式 x + y +z=100 (1)H2SO4的衡算式 0.57x + 0.93y=100×0.6=60 (2)HNO3的衡算式 0.23x + 0.90z=100×0.27=27 (3)解(1)，(2)，(3)方程，得x = 41.8kg废酸y = 39kg浓H2SO4z = 19.2kg浓HNO3即由41.8kg废酸、39kg浓H2SO4和19.2kg浓HNO3可以混合成100kg混合酸。

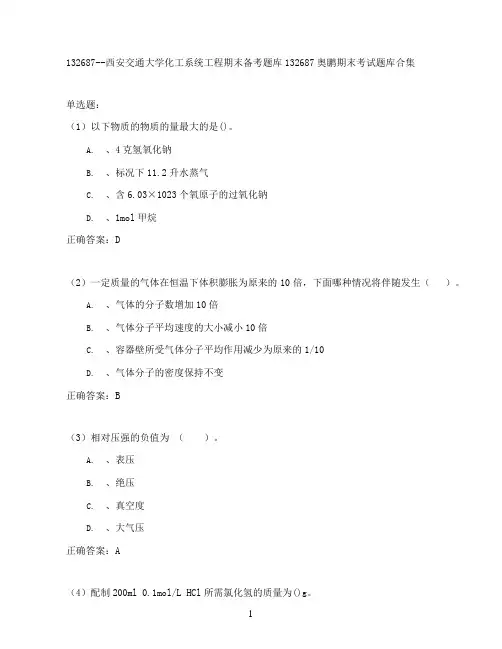

132687--西安交通大学化工系统工程期末备考题库132687奥鹏期末考试题库合集单选题：（1）以下物质的物质的量最大的是()。

A.、4克氢氧化钠B.、标况下11.2升水蒸气C.、含6.03×1023个氧原子的过氧化钠D.、1mol甲烷正确答案：D（2）一定质量的气体在恒温下体积膨胀为原来的10倍，下面哪种情况将伴随发生（）。

A.、气体的分子数增加10倍B.、气体分子平均速度的大小减小10倍C.、容器壁所受气体分子平均作用减少为原来的1/10D.、气体分子的密度保持不变正确答案：B（3）相对压强的负值为（）。

A.、表压B.、绝压C.、真空度D.、大气压正确答案：A（4）配制200ml 0.1mol/L HCl所需氯化氢的质量为()g。

A.、0.73B.、0.02C.、0.36D.、7.3正确答案：A（5）氢气的分子量为()。

A.、1B.、2C.、4D.、6正确答案：B（6）锅炉、压力容器《制造许可证》的有效期为（）。

A.1年B.2年C.3年D.4年正确答案：A（7）人体血液中的血红蛋白与下列物质中的()结合的速度大于其与氧气结合的速度，会使人因缺氧而窒息死亡。

A.氮气B.一氧化碳C.二氧化碳D.丙烯正确答案：B（8）以下关于一氧化碳的描述中，不正确的是()。

A.、一氧化碳是无色有刺激性气味的气体B.、有毒气体C.、水与烧红的煤炭可以反应生成一氧化碳D.、一氧化碳可以作为燃料正确答案：A（9）下列对2mol/LNaOH溶液的叙述中，正确的是()。

A.把2molNaOH溶于1L水所得的溶液B.把80gNaOH溶于水并使体积为1L的溶液C.含有2molNaOH的溶液D.把含40gNaOH的2L溶液蒸发掉一半水所得的溶液正确答案：B（10）一定量的理想气体，在等体积过程中吸收了热量，则()。

A.气体内能增加，压强减小B.气体内能增加，压强增大C.气体内能减小，压强减小D.气体内能减小，压强增大正确答案：B（11）自动控制系统的过渡过程是控制作用不断克服（）的过程。

第一章1、简述化工设计的概念、作用与分类。

答：（1）概念：化工设计是对拟建化工项目在技术和经济上进行全面详尽的安排，是化工基本建设的具体化，是把先进的技术和最新科研成果引入生产的渠道。

（2）作用：化工设计是生产技术中的第一道工序，是化工厂建设中的重要组成部分，设计工作的质量直接关系到工厂的经济效益和社会效益，化工设计是进行技术革新和技术改造的先导，是先进科学技术与生产实践相结合的中间环节，是科研成果实现工业化的桥梁。

分类：根据项目性质可分为：新建项目设计、重复建设项目设计、已有装置的改造设计。

根据化工过程开发程序化工设计可分为：概念设计、中式设计、基础设计和工程设计。

2、化工设计划分为哪三个阶段？并分别叙述其主要内容。

答：初步设计，扩大初步设计和施工设计三个阶段。

初步设计：是根据计划任务书，探求在技术上可能，经济上合理的最符合要求的设计方案，还应编写初步设计说明书。

扩大初步设计：根据已批准的初步设计，解决初步设计中的主要技术问题，使之进一步具体化、明确化，还应编写扩大初步设计说明书与工程概算书（允许误差较大）。

施工设计：根据已批准的扩大初步设计进行的，是施工的依据，为施工服务，应有详细的施工图纸和必要的文字说明书以与工程预算书（误差较小）。

3、写出化工设计程序，并对其主要内容作简单阐述。

答：化工设计程序前期准备工作→项目建议书→可行性研究→决策（评估）→计划任务书→初步设计→扩大初步设计→施工设计4、工艺设计主要包括哪几个方面的内容？设计准备、方案设计、化工计算、车间布置、化工管路设计、提供设计条件、编制概算书的设计文件第二章1、化工厂址选择应考虑的主要因素是什么？（1）节约用地，考虑发展（注：地不能征多，但也应留有发展佘地）；（2）利用城镇设施，节约投资（电、蒸汽、燃料等靠近电厂或水水电站，靠近燃料供应点，水靠近江、河、湖等）；（3）满足环境卫生与交通运输要求（能妥善处理“三废”，优先使用水路、铁路运输，适当增加公路运输）；（4）不旱不涝，地质可靠；（5）少挖少填，有利于协作等，还要与城市规划协调。

化工设计期末考试题及答案# 化工设计期末考试题及答案一、选择题（每题2分，共20分）1. 化工设计中，以下哪个不是反应器的基本类型？- A. 固定床反应器- B. 流化床反应器- C. 离心泵- D. 搅拌釜反应器答案：C2. 在化工生产中，下列哪个参数不是反应器设计时需要考虑的？ - A. 反应速率- B. 反应物浓度- C. 反应温度- D. 反应器的体积答案：D3. 化工设计中，以下哪个不是分离过程的类型？- A. 蒸馏- B. 萃取- C. 过滤- D. 热解答案：D4. 在化工设计中，下列哪个设备不是用于物料输送的？- A. 泵- B. 压缩机- C. 换热器- D. 管道答案：C5. 化工设计中，以下哪个不是换热器的类型？- A. 壳管式换热器- B. 板式换热器- C. 热管换热器- D. 离心机答案：D6. 在化工设计中，以下哪个不是压力容器的设计参数？ - A. 工作压力- B. 工作温度- C. 容积- D. 反应时间答案：D7. 在化工设计中，以下哪个不是化工单元操作？- A. 混合- B. 反应- C. 分离- D. 燃烧答案：D8. 化工设计中，以下哪个不是物料平衡的基本步骤？ - A. 确定输入物料- B. 确定输出物料- C. 计算转化率- D. 确定反应速率答案：D9. 在化工设计中，以下哪个不是能量平衡的基本步骤？- A. 确定输入能量- B. 确定输出能量- C. 确定热损失- D. 确定反应物浓度答案：D10. 化工设计中，以下哪个不是工艺流程图（PFD）的组成部分？- A. 设备清单- B. 物料流- C. 能量流- D. 反应方程式答案：D二、简答题（每题10分，共30分）1. 简述化工设计中物料平衡的重要性及其基本步骤。

答案：物料平衡在化工设计中至关重要，它确保了过程的连续性和效率。

基本步骤包括：确定输入物料的组成和数量，分析过程中的化学反应和物理变化，确定输出物料的组成和数量，以及计算过程中的损失和转化率。

化工设计期末考试题一、选择题（每题2分，共20分）1. 下列哪个选项不是化工设计中的基本原则？A. 安全性B. 经济性C. 可持续性D. 随意性2. 化工设计中的流程模拟软件主要用于：A. 计算化学反应的热力学数据B. 模拟化工过程的流动和反应C. 预测化工产品的市场趋势D. 设计化工设备的机械结构3. 在化工设计中，以下哪项不是工艺流程设计需要考虑的因素？A. 原料的可用性和成本B. 产品的市场需求C. 工人的个人兴趣D. 环境影响和法规要求4. 化工设计中的物料平衡计算主要用于：A. 确定反应器的尺寸B. 计算产品的产量C. 分析反应物的转化率D. 所有上述选项5. 化工设计中的能量平衡计算主要关注：A. 反应过程中的热量变化B. 工厂的能源消耗和效率C. 产品的热值D. 设备的散热问题6. 在化工设计中，以下哪项不是设备设计需要考虑的因素？A. 设备的材料选择B. 设备的操作条件C. 设备的维护成本D. 设备的装饰风格7. 化工设计中的环境影响评估主要涉及：A. 工厂的噪音控制B. 工厂的废水处理C. 工厂的废气排放D. 所有上述选项8. 化工设计中的安全评估通常不包括：A. 火灾和爆炸的风险评估B. 化学品泄漏的应急计划C. 工厂的绿化设计D. 工人的安全培训9. 在化工设计中，以下哪项不是控制系统设计需要考虑的因素？A. 过程变量的监测B. 自动化控制策略C. 操作人员的个人偏好D. 过程的稳定性和可靠性10. 化工设计中的经济评估通常不包括：A. 项目的投资回报率B. 产品的市场竞争力C. 工厂的员工福利D. 项目的成本效益分析二、简答题（每题10分，共40分）1. 描述化工设计中流程模拟软件的主要功能，并举例说明其在实际设计中的应用。

2. 说明化工设计中进行物料平衡计算的重要性，并给出一个简单的物料平衡计算示例。

3. 阐述化工设计中环境影响评估的目的和基本步骤。

4. 讨论化工设计中安全评估的必要性，并列举几个常见的安全评估方法。

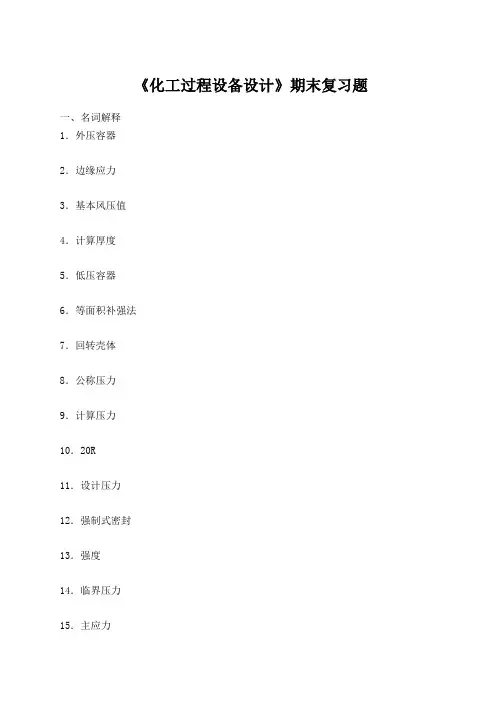

《化工过程设备设计》期末复习题一、名词解释1．外压容器2．边缘应力3．基本风压值4．计算厚度5．低压容器6．等面积补强法7．回转壳体8．公称压力9．计算压力10．20R11．设计压力12．强制式密封13．强度14．临界压力15．主应力16．内压容器17．强度18．无力矩理论19．压力容器20.薄膜应力二、判断是非题（正确的划√，错误划×）1．内压圆筒开椭圆孔时，其长轴应与轴线平行。

2．设计压力为4MPa的容器为高压容器。

3．容器的名义厚度与计算厚度的差值是壁厚附加量。

4．受内压作用的容器必须按强度计算进行壁厚设计。

5．一常压塔最大压应力应发生在安装检修时的设备迎风侧。

6．在补强圈上开有一个M10的小螺纹孔。

7．压力容器无论制造完毕后或检修完毕后，必须进行压力试验。

8．边缘应力具有自限性和局限性。

9．当焊缝系数一定时，探伤比例随焊缝系数的增加而减小。

10．容器的强度反映了外压容器抵抗失稳的能力。

11．压力容器的设计寿命是从腐蚀裕量中体现出来12．法兰密封中，法兰的刚度与强度具有同等重要的意义。

13．当材质与压力一定时，壁厚大的容器的应力总是比壁厚小的容器应力小14．塔的最大质量出现在其水压试验时15．塔的稳定性计算也可用计算法进行计算。

16．从管理角度出发，低压容器一定是一类容器。

17．内、外压容器的壁厚设计均是按强度设计方法进行设计。

18．以无缝钢管制成的压力容器其公称直径为钢管的内径。

19．按无力矩理论求得的应力为薄膜应力，薄膜应力是沿壁厚均匀分布的。

20．法兰联结结构中，垫片是一个不可缺少的元件之一。

三、填空题1、弹塑性材料从拉伸到断裂所经历的四个阶段是___________________________。

2、一钢管由无缝钢管而成，则钢管的公称直径是指它们的。

3、边缘应力特征为①②。

4、中压容器是指其设计压力为。

5、受外压作用的长圆筒发生的是破坏，而不是破坏。

6、设计温度在壁厚设计时与的选择①②有关。

化工设计期末试题及答案在下面为您提供一个化工设计期末试题及答案的例子：试题一：1. 请简要介绍化工设计的基本步骤。

2. 请列举一些常用的化工设备，并简述其应用领域。

3. 请解释化工流程图中常用的符号和表示方法。

4. 请说明化工设计中的安全问题及应对措施。

5. 请讨论化工设计中的环境保护问题。

答案一：化工设计的基本步骤：化工设计通常包括前期调研、工艺设计、设备设计、布置设计、管道设计、控制设计、电气设计等多个阶段。

首先要进行前期调研，包括对项目需求、工艺流程以及原材料供应情况的全面了解。

然后进行工艺设计，确定适合该项目的化工工艺流程。

接下来进行设备设计，选取合适的化工设备进行设计和配置。

布置设计是指将化工设备合理摆放在场地中，确保整个系统的协调运行。

管道设计是将设备间的联系进行规划，并确保安全运行。

控制设计是通过自动化控制系统，对整个化工过程进行监控和调控。

最后是电气设计，确保化工设备的电气系统安全可靠。

常用的化工设备及其应用领域：常用的化工设备包括反应釜、蒸馏塔、搅拌容器、泵、压缩机等。

反应釜主要用于化学反应的进行，广泛应用于有机合成、无机合成等领域。

蒸馏塔主要用于分馏过程，用于纯化各种化工物质。

搅拌容器主要用于搅拌反应过程，确保物质充分混合反应。

泵主要用于将流体从一个地方输送至另一个地方，广泛应用于流体输送和加压。

压缩机主要用于气体压缩，广泛应用于气体输送和储存等领域。

化工流程图中的符号和表示方法：化工流程图中常用的符号包括各种设备、管道、阀门等。

设备一般使用简化的图标表示，如反应釜用一个圆圈表示、蒸馏塔用一个倒三角表示等。

管道通常用一条直线表示，箭头表示流动方向。

阀门一般用一个图标表示，并在图标旁边标注其具体类型。

此外，还可以通过不同的颜色和线型来区分不同的设备和管道，以便于阅读和理解。

化工设计中的安全问题及对策：化工设计中的安全问题包括化学品泄漏、火灾爆炸、高温高压等。

为了保证安全，可以采取以下措施：首先，合理选用化工原料，选择较为安全的物质进行生产。

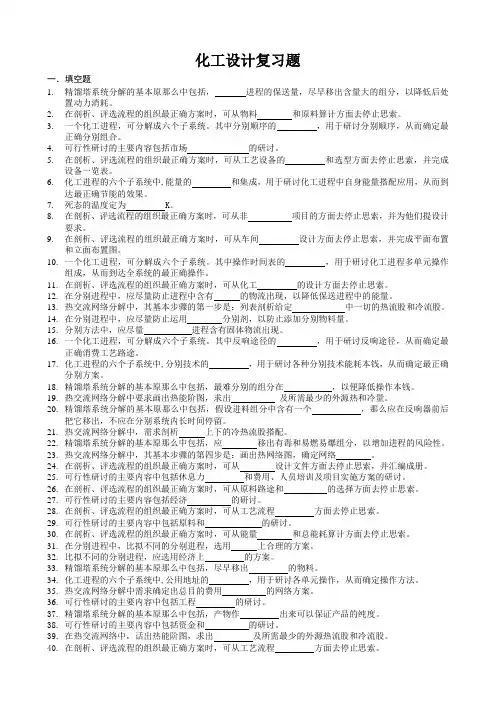

化工设计复习题一．填空题1.精馏塔系统分解的基本原那么中包括，进程的保送量，尽早移出含量大的组分，以降低后处置动力消耗。

2.在剖析、评选流程的组织最正确方案时，可从物料和原料算计方面去停止思索。

3.一个化工进程，可分解成六个子系统。

其中分别顺序的，用于研讨分别顺序，从而确定最正确分别组合。

4.可行性研讨的主要内容包括市场的研讨。

5.在剖析、评选流程的组织最正确方案时，可从工艺设备的和选型方面去停止思索，并完成设备一览表。

6.化工进程的六个子系统中,能量的和集成，用于研讨化工进程中自身能量搭配应用，从而到达最正确节能的效果。

7.死态的温度定为 K。

8.在剖析、评选流程的组织最正确方案时，可从非项目的方面去停止思索，并为他们提设计要求。

9.在剖析、评选流程的组织最正确方案时，可从车间设计方面去停止思索，并完成平面布置和立面布置图。

10.一个化工进程，可分解成六个子系统。

其中操作时间表的，用于研讨化工进程多单元操作组成，从而到达全系统的最正确操作。

11.在剖析、评选流程的组织最正确方案时，可从化工的设计方面去停止思索。

12.在分别进程中，应尽量防止进程中含有的物流出现，以降低保送进程中的能量。

13.热交流网络分解中，其基本步骤的第一步是：列表剖析给定中一切的热流股和冷流股。

14.在分别进程中，应尽量防止运用分别剂，以防止添加分别物料量。

15.分别方法中，应尽量进程含有固体物流出现。

16.一个化工进程，可分解成六个子系统。

其中反响途径的，用于研讨反响途径，从而确定最正确消费工艺路途。

17.化工进程的六个子系统中,分别技术的，用于研讨各种分别技术能耗本钱，从而确定最正确分别方案。

18.精馏塔系统分解的基本原那么中包括，最难分别的组分在，以便降低操作本钱。

19.热交流网络分解中要求画出热能阶图，求出及所需最少的外源热和冷量。

20.精馏塔系统分解的基本原那么中包括，假设进料组分中含有一个，那么应在反响器前后把它移出，不应在分别系统内长时间停留。

化工设计复习题答案填空题：1.根据化工过程开发程序分类,化工设计可分为四种设计类型,分别是概念设计、中式设计、基础设计和工程设计 ;2.化工设计中的计算主要包括：物料衡算、能量衡算和设备造型与计算 ;3.选择生产方法和工艺流程是应着重考虑先进性、可靠性和合理性三原则;4.换热器按照传热方式可分为直接传热式、间壁传热式和蓄热式 ;5.在化工施工图设计中,每个设备只能编一个位号,位号的第一个字母为设备类别代号,说明下列设备类别代号代表什么：T—储罐、塔 R—反应器 V—容器机运设备P—泵 E—换热器塔 F—容器6.在画设备布置图时,剖切到的厂房用粗实线画出,未剖到的厂房用细实线画出;7.在换热器的设计或选型时,需要核算液体在直管内的流速,根据经验,排出下列流体流速由小到大的顺序：a 冷却水；b油类蒸汽；c 气液混合流体；d 油类dacb ;8.在填料塔的设计时,陶瓷填料不适用于氢氟酸、热碱等工艺物料;9.工厂的三废治理工程要“三同时”, 即同时设计、同时加工安装、同时试车运行 ;10.工程设计中的种类主要有三段设计、二段设计和一段设计 ;11.化工设备布置设计的主要任务是确定整个工艺流程中的全部设备在平面上和空间中的正确位置,相应地确定厂房或框架的结构形式 ;12.在化工设计中,工艺设计人员提供设计条件的其他相关专业是土建、给排水、自控、电气、电讯等 ;13.扩大的初步设计完成后要编制的设计文件内容主要包括：编制准确度能满足控制投资或报价使用的工程概算、设计说明书、设计说明书附图附表 ;14.易燃物品的自燃点随压力增加而降低 ;15.工艺流程草图又称为方案流程图、流程示意图 ,一般在生产方法确定后绘制,主要为工艺计算服务,也是工艺方案的确定和工艺流程图设计的依据,但不列入设计文件;16.在泵的选型中,要求流量大而扬程低的,可选用单级离心泵；要求流量小而扬程高的,宜选用复泵、多级离心泵 ;17.在厂房建筑物的视图中,凡未被剖切的墙、梁、柱、楼板等结构的轮廓,用细实线画出；而被剖切后的剖面结构轮廓,用粗实线画出;18.常见的化工设备主要有泵、压缩机、换热器、反应器、蒸馏塔等;19.化工设备的装备图,除了一般机械装备图的内容外,还有技术特性表、接管表、修改表、选用表、图纸目录等,以满足化工设备图的特殊要求;20.在施工图设计中,设备布置设计一般应提供设备布置图、首页图、设备安装图、管口方位图 ;21.管道支架按照其作用可分为：固定支架、滑动支架、导向支架、弹簧吊架;22.在带控制点的工艺流程图中,设备的位号应标注在设备的附近位置;23.物质的可燃性取决于其闪电、自然点、爆炸极限和燃烧热四个因素;24.在冷冻工程中,常用的载冷剂有水、盐和有机物;25.在进行工程投资经济评价时,通常采用静态评价和动态评价两类评价方法;26.项目经济分析评价中的静态评价方法的评价指标为投资收益率、静态还本期和累计现金价值 ;27.目前,国内外化工设计院大多采用的流程模拟软件包括 Aspen plus 、chemCAD和 PRO//II ;图示题：1.在工艺流程图中,下列图形符号分别代表什么设备p302.说明下列图形符号表示的意义p353.画出下列阀门管件的图形符号;p38截止阀异经管球阀隔膜阀4.画出换热器无相变时载热体流量控制的下列两种温度自控方案;p43载热体单回路控制载热体旁路控制5.按照设备布置要求,画出某楼层上圆形、正方形预留孔、单扇门、空门洞或墙孔、窗的表示方法;p376.在带控制点的工艺流程图中,画出第4工段第2个温度指示仪表,画出第4工段第3个压力记录仪表,画出第4工段第1个流量记录检出元件为限流孔板仪表三种集中仪表盘安装仪表的位号标注方法;p40-417.在管路布置中,画出下列管道在同一个立面上的俯视图;p1698.画出管线离开本图纸界区到图号为0103、设备位号为P0203的表示方法,以及管线离开装置设计界区的表示方法;同29.画出离心泵两种流量调节的自控流程：出口节流调节和旁路调节;p4210.分别画出平面图上：圆形安装孔或地坑、方形安装孔或地坑、门、窗的表示方法;同511.画出管道或管件单线表示之间的下列连接方式或表示方法：同7法兰连接承插连接螺纹连接焊接管道转向管道重叠管道交叉12.在管道设计中,画出从左到右坡度为4/1000的管道的表示方法p174是非题：1.可燃液体的燃点温度低于闪点温度,所以,在化工设计时可以只考虑其燃点温度; ×2.两种可燃液体混合物的闪点是它们摩尔分数的加权平均值; ×3.可燃气体的爆炸极限范围随温度的升高而缩小,随压力的增大而扩大; ×4.在化工设备和管道布置时,其定位尺寸的标注要以米为单位,并精确到小数点后3位; ×5.物料流程图不是设计文件; √6.带控制点的工艺流程图又称管道仪表流程图;×7.压缩机流量控制可以采取旁路调节和出口流量调节; ×8.在管道布置图中,管接头、弯头、三通、法兰等,应按规定符号画出,并标出定位尺寸; ×9.易燃混合气体的自燃点化学反应计量比时最低; √10.可燃液体混合物的闪点介于两者之间,而不是摩尔数的加权平均值; √11.可燃液体的燃点高于闪点; √12.可燃气体或可燃液体蒸汽与空气混合,温度越高爆炸极限范围越大,压力越大爆炸极限范围越大; √13.工艺流程草图中的设备高低和相对位置不要求准确画出; √14.不能在容积式泵的管道上直接安装节流装置来调节流量; √15.换热器的温度调节中,调节传热面积的方式主要适合于蒸汽冷凝换热器,调节阀装在冷凝管路上; √16.填料塔的物料为氢氟酸或热碱是不能选用陶瓷材料的填料;√简答题：1.简述化工厂设计的工作程序;p32.简述化工装置设计的主要程序;p63.在化工设计中,简述工艺设计人员提供设计条件的其他主要相关专业;p84.在工艺流程设计中,常进行多种方案的比较论证,简要说明工程上常用的判断根据;p185.简要说明化工容器或管道需要保温的场合类型;p236.简要说明在管道仪表流程图绘制中,常用的三种线条类别及其推荐应用;p297.在管道标注时,例如PL0901–50 A1A –H,说明有关数字及字母符号表示的意义;p358.在绘制化工设备图时,哪些零部件或结构常采用简化画法p969.化工设备图尺寸标注时,尺寸标注的基准面主要有哪些p10310.简述工厂车间布置设计的主要内容;p11511.浮头式换热器布置时需要注意的问题;p12512.简要说明设备布置图的线宽要求p13213.简述建筑统一模数的主要内容;p11714.简要说明设备平面布置设计时,设备定位尺寸的标注基准;p13515.简要说明化工装置管道布置设计的主要任务p15716.在化工设计中公用工程主要指那些p19517.管道仪表流程图和带控制点的工艺流程图有何不同p2818.在工艺管道和仪表流程图中,说明下列物料代码代表的物料名称：RO—原料油 CW—循环水PA—工艺空气 PG —工艺气体PW—工艺水 FG —燃料气IA—仪表空气 SC—蒸汽冷凝水19.简要说明化工设备图尺寸标注常选用的基准p10320.简要说明车间布置施工图设计的主要内容p11521.简要说明车间布置施工图设计和车间布置初步设计的区别p11522.简要说明大型转动设备车间安装布置应注意的问题p12223.简要说明车间设备布置的主要内容p11824.简要说明设备布置图的主要内容;p12825.容积泵主要有哪些种类,调节流量的方式有哪些p4226.循环水的水质稳定处理,有哪些措施p19627.在化工设计中,通风主要包括哪些方式p2021、化工厂设计的工作程序：以基础设计为依据提出项目建议书；经上级主管部门认可后写出可行性研究报告；经上级主管部门批准后,编写任务设计书,进行扩大初步设计；经上级主管部门认可后,进行施工图设计;2、化工装置设计的主要程序：设计准备工作；方案设计；化工计算；车间布置设计；配管工程设计；提供设计条件；编制概算书及编制设计文件;3、简述工艺设计条件的其他主要相关专业：总图、土建、外管、非定型设备、自控、电气、电讯、电加热、采暖通风、给排水、工业炉等4、多种方案比较论证,常用的判断依据：产物收率、原材料单耗、能量单耗、产品成本、工程投资、还有环保、安全占地面积等元素5、化工容器或管道需要保温的场合类型：凡设备或管道表面的温度超过50℃,需要减少热损失；设备内或输送管道内的介质要求不结晶、不凝结；制冷系统的设备和管道中介质输入要求保冷；介质的温度低于周围空气露点温度,要求保冷；季节变化大,有些常温湿气或液体冬季易冻结,有些介质在夏季易引起蒸发、汽化;6、管道仪表流程图绘制中,常用的三种线条类型及其推荐应用：粗线条：主要工艺物料管道、主产品管道和设备位号线、主辅助物料、主公用物料管道和设备位号线；中线条：次要物料、产品管道和其他辅助物料管道,设备、机械图形符号,代表设备、公用工程站等长方框,管道的图纸接续标志,管道的界区标志；细线条：其他图形和线条;如阀门、管件等图形符号和仪表图形符号线,仪表管线、尺寸线;各种标志线、引出线、范围线、表格线、分界线,保温、绝热层线,伴管、夹套管线,特殊件编号框及其他辅助线;7、PL 09 01-50 A1A-H物料代号工序号管道号管径管道等级隔热声8、哪些零部件或结构常采用简化画法：接管法兰、标准化零部件、外购部件、液面计、重复结构简化9、化工设备图尺寸标注基准面有：设备筒体和封头的轴线；设备筒体与封头的环焊缝；设备法兰的连接面；设备支座、裙座的底面；接管轴线与设备表面交点;10、简述工厂车间布置设计的主要内容：初步设计阶段的车间平面布置图和立面布置图、施工图阶段的车间平面布置图和立面布置图;11、浮头换热器布置时需注意要预留抽出管束所需的面积和空间12、设备布置图线宽要求：设备轮廓采用粗线~1.2mm；设备支架与设备基础采用中粗线~0.7mm；对于动设备机泵等如只绘出设备基础,图线宽度用0.9mm；除此之外均采用细线~0.3mm;13、建筑统一模数主要内容：建筑平面立面统一规定一套相应的基数,有关尺寸是相应基数的倍数,便于施工设计; 14、设备平面布置设计时,设备定位尺寸的标准基准：平面上设备平面定位尺寸应以建构筑物的定位轴或管架、管廊的柱中心线为基准线标注定位尺寸,或以已标注定位尺寸的设备中心线为基准线进行标注;也有采用坐标系进行定位尺寸标注的,但应尽量避免以区的的分界线为基准线来标注定位尺寸;15、化工装置管道布置设计主要任务：1确定车间中各个设备的管口方位与之相连接的管段的接口位置2确定管道的安装连接和铺设、支撑方式3确定各管段包括管道、管件、阀门、及控制仪表在空间的位置;4画出管道布置图,表示出车间中所有管道在平面和立面的空间位置,作为管道安装的依据;5编制管道综合材料表,包括管道、管件、阀门、型钢等材质、规格和数量;16、化工设计中公用工程主要指给排水、供电、供热与冷冻以及采暖通风等专业17、管道仪表流程图和带控制点的工艺流程图区别：带控制点的工艺流程图是与初步设计阶段绘制,是一个工程项目设计的一个指导性文件,也是各专业开展设计的依据之一,而管道仪表流程图又称施工流程图,是施工设计阶段的主要成品之一;二者内容不同,带控制点的工艺流程图应画出所有工艺设备;工艺物料管线、辅助物料管线、主要阀门以及工艺参数T、P、流量液位、物料组成、浓度等的测量点,并表示出自动控制的方案;而管道仪表流程图要求画出全部设备,全部物料管线和主要公用工程管线以及开车、停车、事故、维修、取样、备用、催化剂再生所设置的全部阀门、管件、标注所有测量、调节仪表和控制器的安装位置和功能代号;18、工艺管道和仪表流程图中：RO-原料油 CW-循环水 PA-工艺空气 PG-工艺气体PW-工艺水 FG-燃料气 IA-仪表空气 SC-蒸汽冷凝水19、化工设备图尺寸标注常选用基准：设备筒体和封头的轴线；设备筒体与封头的环焊缝；设备法兰的连接面；设备支座、裙座的底面；接管轴线与设备表面交点;20、车间布置施工图设计主要内容：对初步设计进行修改、完善和深化;确定设备管口、操作台、支架及仪表等的空间位置；确定设备的安装方案；确定与设备安装有关的建筑和结构尺寸；确定管道及电电气仪表管线的走向等21、车间布置施工图设计和车间布置初步设计的区别车间布置施工图设计除落实车间布置初步设计的内容外,还要完成如下设计：1绘制设备管口和仪表位置图2物料和设备移动运输设计3与设备安装有关的建筑和结构尺寸4设备安装方案5确定管线位置22、大型转动设备车间安装布置应注意周围留一定的操作维修空间,设备基础要和建筑物基础分离,要设吊装设备,用于设备的安装维修23、车间设备布置主要内容：①确定各个工艺设备在车间平面和立面的位置②确定某些在工艺流程图中一般不予表达的辅助设备或公用设备的位置③确定供安装、操作与维修所用的通道系统的位置和尺寸④在上述各项基础上确定建筑物与场地的尺寸;⑤其他24、设备布置图主要内容1一组视图2尺寸与标注3安装方位标4说明与附注25、容积泵主要类型,调节方式往复泵、齿轮泵、螺杆泵、旋涡泵；旁路调节或改变转速、改变冲程大小来调节流量;26、循环水的水质稳定处理措施：排污、防垢处理、防腐蚀处理、防止微生物生长、除机械杂质27、化工设计中,通风包括哪些方式自然通风、机械通风。

西交《化工过程设计》第六章管道布置设计典型设备的管道布置一、容器的管道布里1．立式容器（包括反应器）(1)管口方位立式容器的管口方位取决于管道布置的需要。

一般划分为操作区与配管区两部分（见图6-1）。

加料口、温度计和视镜等经常操作及观察的管口布置在操作区，排出管布置在容器底部。

(2)管道布置立式容器（包括反应器）一般成排布置，因此把操作相同的管道一起布置在容器的相应位置，可避免错误操作，比较安全。

2．卧式容器(1)管口方位。

①液体和气体的进口一般布置在容器一端的顶上，液体出口一般在另一端的底部，蒸汽出口则在液体出口的顶上。

进口也能从底部伸入，在对着管口的地方设防冲板，这种布置适合于大口径管道，有时能节约管子与管件。

②放空管在容器一端的顶上，放净口在另一端的底下，同时使容器向放净口那头倾斜。

若容器水平安装，则放净口可安装在易于操作的任何位置或出料管上。

如果人孔设在顶部，放空口则设在人孔盖上。

③安全阀可设在顶部任何地方，最好放在有阀的管道附近，这可与阀共用平台和通道。

(2)管道布置。

它的管口一般布置在一条直线上，各种阀门也直接安装在管口上。

若容器底部离操作台面较高，则可将出料管阀门布置在台面上，在台面上操作；否则应将出料管阀门布置在台面下，并将阀杆接长，伸到台面上进行操作。

二、换热器的管道布置1.管口布置与流体流动方向合适的流动方向和管口布置能简化和改善换热器管道布置的质量，节约管件，便于安装。

2.换热器的管道布置(1)平面配管。

平面布置时换热器的管箱正对道路，便于抽出管箱，顶盖对着管廊。

配管前先确定换热器两端和法兰周围的．安装和维修空间，在这个空间内不能有任何障碍物。

配管时管道要尽量短，操作、维修要方便。

在管廊上有转弯的管道布置在换热器的右侧，从换热器底部引出的管道也从右侧转弯向上。

从管廊的总管引来的公用工程管道，可以布置在换热器的任何一侧。

将管箱上的冷却水进口排齐，并将其布置在冷却水地下总管的上方，回水管布置在冷却水总管的管边。

西交《化工过程设计》第六章管道布置设计1. 管道布置设计的内容有什么？答：①确定车间中各个设备的管口方位与之相连接的管段的接口位置。

②确定管道的安装连接和铺设、支承方式。

③确定各管段(包括管道、管件、阀门及控制仪表)在空间的位置。

④画出管道布置图,表示出车间中所有管道在平面和立面的空间位置,作为管道安装的依据。

⑤编制管道综合材料表,包括管道、管件、阀门、型钢等的材质、规格和数量。

2. 管道布置设计应符合的标准有哪些？答： HG/T20549-1998《化工装置管道布置设计规定》和SH3012-2000《石油化工管道布置设计通则》3. 真空管线布置设计时应注意什么？答：真空管线应尽量短,尽量减少弯头和阀门,以降低阻力,达到更高的真空度。

4. 玻璃管等脆性材料管道应如何处理？答：玻璃管等脆性材料管道的外面最好用塑料薄膜包裹,避免管道破裂时溅出液体,发生意外。

5. 管架已有哪些标准设计？答：HG/T21623-1990《管架标准图》和HG/T21640-2000《H型钢结构管架通用图》。

6. 管道支架按其作用分哪几种？答：管道支架按其作用分固定支架、滑动支架、导向支架和弹簧吊架。

7. 立式容器的管口方位划分为哪两部分？答：立式容器的管口方位取决于管道布置的需要。

一般划分为操作区和配管区两部分。

加料口,温度计和视镜等经常操作及观察的管口布置在操作区,排出管布置在容器底部。

8. 卧式容器的人孔如何布置？答：人孔可布置在顶上,侧面或封头中心,以侧面较为方便,但在框架上支撑时占用面积较大,故以布置在顶上为宜。

人孔中心高出地面3.6m以上应设操作平台。

西交《化工过程设计》第三章化工计算物料衡算物料衡算是化工计算中最基本、也是最重要的内容之一，它是能量衡算的基础。

一般在物料衡算之后，才能计算所需要提供或移走的能量。

通常，物料衡算有两种情况，一种是对已有的生产设备或装置，利用实际测定的数据，算出另一些不能直接测定的物料量。

用此计算结果，对生产情况进行分析、作出判断、提出改进措施。

另一种是设计一种新的设备或装置，根据设计任务，先作物料衡算，求出进出各设备的物料量，然后再作能量衡算，求出设备或过程的热负荷，从而确定设备尺寸及整个工艺流程。

物料衡算的理论依据是质量守恒定律，即在一个孤立物系中，不论物质发生任何变化，它的质量始终不变（不包括核反应，因为核反应能量变化非常大，此定律不适用）。

一、物料衡算式1、化工过程的类型化工过程操作状态不同，其物料或能量衡算的方程亦有差别。

化工过程根据其操作方式可以分成间歇操作、连续操作以及半连续操作三类。

或者将其分为稳定状态操作和不稳定状态操作两类。

在对某个化工过程作物料或能量衡算时，必须先了解生产过程的类别。

闻歇操作过程：原料在生产操作开始时一次加入，然后进行反应或其他操作，一直到操作完成后，物料一次排出，即为间歇操作过程。

此过程的特点是在整个操作时间内，再无物料进出设备，设备中各部分的组成、条件随时间而不断变化。

连续操作过程：在整个操作期间，原料不断稳定地输入生产设备，同时不断从设备排出同样数量（总量）的物料。

设备的进料和出料是连续流动的，即为连续操作过程。

在整个操作期间，设备内各部分组成与条件不随时间而变化。

半连续操作过程：操作时物料一次输入或分批输入，而出料是连续的，或连续输入物料，而出料是一次或分批的。

稳定状态操作就是整个化工过程的操作条件（如温度、压力、物料量及组成等）如果不随时间而变化，只是设备内不同点有差别，这种过程称为稳定状态操作过程，或称稳定过程。

如果操作条件随时间而不断变化的，则称为不稳定状态操作过程，或称不稳定过程。
