测量功率计仪器

ZCN 雷畴8Tel:0571-********Fax**************产品介绍本公司提供的功率计和能量计采用光电探头或热探头，产品质量一流、可测波段涵盖紫外到中远红外几乎所有激光波长、可测功率可达数千瓦、能量可达数百焦耳，广泛应用于工业、医疗、科研等众多领域。

激光测量仪器 特点·可测波段涵盖紫外到中远红外几乎所有激光波长 ·可测功率最大可达6000W，最小为100nW ·既可测连续激光，也可测脉冲激光 ·广泛应用于工业、科研、医疗等众多领域>功率计/能量计ZCN 雷畴Email:**********************:9产品介绍激光防护镜系列产品广泛地应用于医疗、军事、航空、科研及工业领域。

该系列产品能够满足客户对相干及非相干光进行防护的应用要求，可以覆盖紫外、可见、红外光的所有激光波段（0.19~10.6µm）。

该系列产品款式多样，新颖舒适，都镀有硬膜，可防划伤损坏。

同时，根据实际使用要求，我们可以为客户提供定制服务。

A-40-D40-HPB 功率计A-200-D60-HPB 功率计W-6000-D55-SHC 功率计激光测量附件 激光防护镜>相关产品集成一体化光纤耦合半导体激光系统见第3页可选款式：所有型号激光防护镜包括以下可选款式（款式说明如下）。

#700：适用范围广泛；柔软边框；顶部及边缘遮护；EN207和ANSI Z136国际标准。

#33：适用范围广泛；款式新颖；柔软边框；顶部及边缘遮护；EN207和ANSI Z136国际标准。

#31：新型完全贴合款式（小尺寸）；柔软边框；顶部及边缘遮护；EN207国际标准。

#35：款式新颖；镜脚可调；佩戴舒适。

#900：适用范围广泛；顶部及边缘遮护；EN207和ANSI Z136国际标准。

#60：适用范围广泛；完全包围式防护；视野更宽广。

#32：款式新颖；镜脚可调；佩戴舒适。

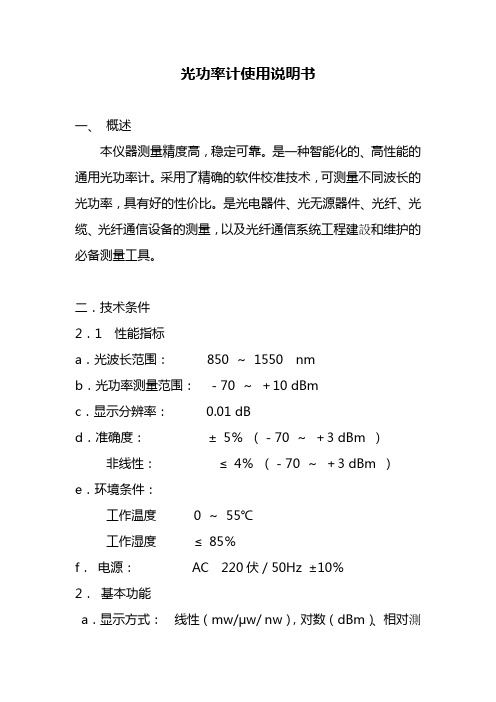

光功率计使用说明书一、概述本仪器测量精度高，稳定可靠。

是一种智能化的、高性能的通用光功率计。

采用了精确的软件校准技术，可测量不同波长的光功率，具有好的性价比。

是光电器件、光无源器件、光纤、光缆、光纤通信设备的测量，以及光纤通信系统工程建設和维护的必备测量工具。

二．技术条件2．1 性能指标a．光波长范围：850 ～1550 nmb．光功率测量范围：－70 ～＋10 dBmc．显示分辨率：0.01 dBd．准确度：±5％（－70 ～＋3 dBm ）非线性：≤4％（－70 ～＋3 dBm ）e．环境条件：工作温度0 ～55℃工作湿度≤85％f．电源：AC 220伏／50Hz ±10％2．基本功能a．显示方式：线性（mw/μw/ nw），对数（dBm）、相对測量（dB）;b．自动功能：自动量程，自动调零，量程保持，平均处理，相对测量处理, 波长校准;三．原理光功率计由五部分组成, 即光探測器、程控放大器和程控滤波器、A/D转换器、微处理器以及控制面板与数码显示器。

A／D变换器P I NI／V 程控放大器和滤波器C P U控制面板和显示器被測光由PIN光探测器检测转换为光电流，由后续斩波稳定程控放大器将电流信号转换成电压信号，即实现I／V转换并放大，经程控滤波器滤除斩波附加分量及干扰信号后，送至A／D转换器，变成相应于输入光功率电平的数字信号，由微处理器（CPU）进行数据处理，再由数码显示器显示其数据。

CPU可根据注入光功率的大小自动设置量程状态和滤波器状态，同时，可由面板输入指令（通过CPU）控制各部分完成指定工作。

不注入光的情况下，可指令仪器自动调零。

四．使用4．1 面板说明1）前面板(1)POWER 电源开关。

(2)W dBm 对数或线性测量方式转换开关按键每按一次此键，显示方式在“W”和“dBm”之间切换，并且数码显示窗右侧相应的指示器发光。

(3)dB(REL) 相对测量按键。

安捷伦功率计使用手册第一章产品概述1.1 产品介绍安捷伦功率计是一款专门用于测试电力系统中功率、频率、功率因素等参数的仪器。

它采用先进的数字技术和高精度的测量模块，能够满足工业、电力、通信等领域的精准测试需求。

1.2 产品特点- 宽测量范围：覆盖从小功率到大功率的全范围测试。

- 高精度：采用先进的测量算法和精密的传感器，确保测量结果的高准确性。

- 大屏幕显示：采用液晶显示屏，显示清晰、信息丰富。

- 多种接口：支持USB、RS232等接口，便于数据传输和外部控制。

- 灵活性：支持多种测量模式和参数设置，满足不同测试需求。

1.3 适用范围安捷伦功率计适用于各种工业生产和实验室测试，包括但不限于电力系统、电机测试、电子产品的功率参数测试等。

第二章产品操作2.1 基本操作1）插入电源线并打开电源开关，待显示屏亮起后即可使用。

2）选择测量模式：根据测试需求选择功率、频率、功率因素等测量项目并设置相应参数。

3）连接被测设备：使用测试夹具或连接线将被测设备与功率计连接。

4）开始测量：根据需要单次测量或设定连续测量时间，开始测试。

2.2 高级功能1）数据存储与传输：功率计可以存储和导出测量数据，通过USB或RS232接口连接到电脑进行数据传输和分析。

2）报警功能：可以设定阈值，并设置警报功能，当测量数值超过设定阈值时，自动触发警报。

3）校准功能：定期对功率计进行校准，确保测量结果的准确性和稳定性。

2.3 故障排除1）仪器无法开机：检查电源线和电源开关是否正常，确认电源是否接通。

2）测量结果错误：检查连接线是否良好，确保被测设备和功率计连接正确。

3）显示屏不清晰：清洁显示屏并调整背光亮度，确保显示效果良好。

第三章注意事项3.1 安全操作- 在测试前确保被测设备处于安全状态，不要在带电状态下进行连接和操作。

- 注意通风和散热，确保设备在合适的工作环境下使用。

3.2 保养- 定期清洁仪器表面和连接器，防止灰尘和杂质影响测试结果。

实验一常用电子仪器的使用常用电子仪器是指在科研实验、工业生产、医疗检测等领域中经常使用的一些基础性电子设备。

它们广泛应用于电子测量、信号处理、电子元器件测试、无线通信等领域。

下面将介绍几种常见的电子仪器的使用方法。

1. 示波器（oscilloscope）示波器是一种用来显示电压随时间变化的仪器。

在使用示波器之前，首先需要将电源连接到示波器上并打开电源开关。

接下来，将待测信号连接到示波器的输入端口上。

调节示波器的触发级别和时间基准，以确保正确显示待测信号。

最后，可以观察并分析示波器上的波形图，从而获取有关信号频率、幅度和相位等信息。

2. 频谱分析仪（spectrum analyzer）频谱分析仪主要用于测量和显示信号的频谱特性。

使用频谱分析仪时，首先需要将待测信号连接到频谱分析仪的输入端口上。

然后，调整频率、带宽和幅度等参数，以使频谱分析仪适应待测信号的特性。

最后，可以观察并分析频谱分析仪上的频谱图，得出有关信号频谱分布的信息。

3. 功率计（power meter）功率计是用来测量信号功率的仪器。

在使用功率计之前，首先需要将待测信号连接到功率计的输入端口上。

接下来，选择适当的功率范围和测量模式，并调整校准和零位。

最后，读取功率计上显示的功率数值，从而获知待测信号的功率大小。

多用途数字示波器是一种集万用表和示波器功能于一体的仪器。

使用多用途数字示波器时，首先需要选择所需的测试功能（如电压、电流、电阻、频率等）。

然后，将测试探头与被测电路正确连接。

最后，读取多用途数字示波器上显示的测试结果。

5. 信号发生器（signal generator）信号发生器可以产生各种频率、幅度和波形的信号。

在使用信号发生器时，首先需要选择所需的信号参数（如频率、幅度、波形等）。

然后，将信号发生器的输出连接到被测电路或设备上。

最后，调节信号发生器的参数，以产生所需的信号。

6. 锁相放大器（lock-in amplifier）锁相放大器主要用于从噪声中提取出微弱的信号。

光功率计原理
光功率计是一种用于测量光功率的仪器，它可以用来测量光源的输出功率，对
于光通信、激光加工等领域具有重要的应用价值。

光功率计的原理是基于光电效应和能量守恒定律，通过将光能转换为电能来实现功率的测量。

下面将详细介绍光功率计的原理及其相关知识。

光功率计的基本原理是利用光电二极管等光电探测器将光信号转换为电信号，
然后通过电路将电信号转换为数字信号，最终计算出光功率值。

光电二极管是一种半导体器件，它的工作原理是当光照射到PN结上时，光子的能量会激发电子跃迁，从而产生电流。

通过测量电流的大小，可以间接地测量出光功率的大小。

在实际测量中，光功率计通常会配合滤波器、放大器等电路来提高测量的精度
和稳定性。

滤波器可以滤除杂散光，减小测量误差；放大器可以放大光电二极管输出的微弱电流信号，使其能够被准确测量。

此外，为了提高测量的灵敏度和动态范围，光功率计还会采用自动增益控制（AGC）等技术来自动调节放大倍数。

光功率计的测量精度受到多种因素的影响，包括光源稳定性、探测器灵敏度、
电路稳定性等。

在实际应用中，需要根据不同的测量要求选择合适的光功率计型号，并且进行定期的校准和维护，以确保测量结果的准确性和可靠性。

总之，光功率计是一种基于光电效应的测量仪器，通过将光信号转换为电信号
来实现对光功率的测量。

在光通信、激光加工等领域具有重要的应用价值，对于提高光学系统的性能和稳定性具有重要意义。

希望本文对光功率计的原理有所帮助，谢谢阅读！。

英维通光功率计说明书1. 引言英维通光功率计是一种用于测量光源输出功率的仪器。

本说明书将详细介绍该功率计的使用方法、技术规格和注意事项，以帮助用户正确操作和维护设备。

2. 功能特点•高精度测量：英维通光功率计采用先进的光电探测技术，能够实现高精度的光功率测量。

•宽波长范围：支持从400nm到1700nm的波长范围内的光功率测量。

•多种接口选项：提供USB、RS232和GPIB等多种接口，方便与其他设备进行连接和数据传输。

•大屏幕显示：配备大尺寸液晶显示屏，直观显示测量结果和参数设置。

•数据存储功能：内置存储器可保存多组测量数据，并支持通过USB接口导出数据到电脑进行分析处理。

3. 使用方法3.1 准备工作在使用英维通光功率计之前，请确保以下准备工作已完成： 1. 将功率计连接至电源，并确保电源稳定。

2. 根据需要选择合适的探头，并将其连接至功率计的探头接口。

3. 打开功率计并等待其初始化完成。

3.2 测量操作1.选择所需的测量波长范围。

2.将待测光源对准功率计的探头，并确保光线正常入射。

3.按下测量按钮，功率计将开始进行测量并显示结果。

4.如需连续测量多个光源，请重复步骤2和3。

3.3 数据存储和导出1.在测量完成后，可以通过菜单功能选择保存数据到内置存储器中。

2.连接功率计与电脑，通过USB接口将数据导出到电脑进行进一步分析处理。

4. 技术规格•波长范围：400nm - 1700nm•测量范围：0dBm - 30dBm•分辨率：0.01dBm•精度：±0.05dBm•接口：USB、RS232、GPIB•显示屏：液晶显示屏，分辨率800x480像素5. 注意事项为确保正确使用英维通光功率计并避免可能的损坏，请注意以下事项： 1. 避免将设备暴露在高温、潮湿或有腐蚀性气体的环境中。

2. 在测量过程中，避免将光源直接对准眼睛，以防止光线对眼睛造成伤害。

3. 使用前请仔细阅读本说明书，并按照指示进行正确的操作。

安捷伦功率计使用手册安捷伦功率计是一款专门用于测试电力系统中功率、频率、功率因素等参数的仪器。

以下是安捷伦功率计的使用手册：一、产品概述安捷伦功率计是一款宽测量范围、高精度的功率测量仪器，适用于工业、电力、通信等领域的精准测试需求。

该仪器采用先进的数字技术和高精度的测量模块，确保测量结果的高准确性和可靠性。

二、主要功能和特点1. 宽测量范围：覆盖从小功率到大功率的全范围测试，满足不同场景的测试需求。

2. 高精度测量：采用先进的测量算法和精密的传感器，确保测量结果的高准确性和稳定性。

3. 多种测量模式：提供多种测量模式，适用于不同类型的电路测试，提高测试的灵活性和效率。

4. 数据分析和记录：可连接至计算机进行数据分析和记录，方便用户进行后续处理和分析。

5. 简单易用的操作界面：操作界面设计简洁直观，易于上手，方便用户进行快速操作和设置。

6. 耐用性强：采用高品质的材料和工艺，确保仪器的耐用性和稳定性，降低维修和更换成本。

三、使用步骤1. 连接电路：将安捷伦功率计正确接入待测电路，确保电路连接无误。

2. 开机与设置：按下开机按钮，等待仪器启动并完成初始化。

根据测试需求，选择合适的测量模式和参数设置。

3. 进行测量：在确认电路连接无误和参数设置正确后，开始进行测量。

观察仪器显示屏上的实时数据，记录所需参数。

4. 数据处理：如需进行数据分析或记录，可将数据导出至计算机进行处理。

使用配套的软件进行数据分析和图表绘制。

5. 关机与保养：在完成测量后，按下关机按钮关闭仪器。

定期对仪器进行保养和校准，确保其性能和使用寿命。

四、注意事项1. 在使用前请仔细阅读本手册并了解仪器的性能和操作方法。

2. 请勿在潮湿、高温或易燃环境下使用本仪器。

3. 在连接电路时请确保电源已关闭并遵循正确的接线顺序。

4. 如遇任何异常或故障情况，请立即停止使用并联系售后服务部门进行处理。

5. 为了保证测试的准确性和安全性，请使用配套的原装配件和附件。

功率仪器使用方法一、引言功率仪器是用来测量电路中的功率值的仪器，它可以帮助我们了解电路的负载情况、电能消耗以及电路的效率等重要参数。

本文将介绍功率仪器的使用方法，希望能够帮助读者更好地掌握功率仪器的使用技巧。

二、选择合适的功率仪器在使用功率仪器之前，我们首先需要根据实际需求选择合适的功率仪器。

常见的功率仪器有功率计、功率分析仪和功率负载仪等，它们在测量范围、测量精度以及功能特点上都有所不同。

因此，在选择功率仪器时，我们应该根据需要确定所需的测量范围和测量精度，同时也要考虑到预算和实际使用场景等因素。

三、准备工作在开始使用功率仪器之前，我们需要做一些准备工作。

首先，确保电路处于安全断电状态，并检查电路的接线是否正确。

其次，检查功率仪器的电源和电缆是否正常工作，以及仪器是否处于校准状态。

最后，将功率仪器连接到待测电路上，并确保连接牢固可靠。

四、进行功率测量1. 设置功率仪器参数在进行功率测量之前，我们需要根据测量需求设置功率仪器的参数。

常见的设置参数包括电流量程、电压量程、功率因数、频率等。

根据电路的特点和测量目的，我们可以通过功率仪器的操作界面进行相应的设置。

2. 进行功率测量设置好参数后，我们可以开始进行功率测量了。

通常情况下，我们可以选择实时测量或者采样测量两种方式进行功率测量。

实时测量可以实时显示功率值的变化，适用于需要实时监测功率的场景；采样测量则是在一段时间内对功率进行采样，然后计算平均值，适用于对功率进行统计分析的场景。

3. 记录测量数据在进行功率测量的过程中，我们应该及时记录测量数据。

可以使用功率仪器自带的数据记录功能，也可以通过连接电脑进行数据记录。

记录下的数据可以用于后续的数据分析和报告撰写。

五、数据分析与应用在完成功率测量之后，我们可以对测得的数据进行分析和应用。

常见的数据分析方法包括功率曲线绘制、功率因数分析、能耗分析等。

通过对测量数据的分析，我们可以了解电路的工作状态、负载情况以及功率的消耗情况，从而对电路进行优化和改进。

光功率计的相关特点都有哪些
光功率计作为一种光学测量仪器，用于测量光信号的强度，也被广泛应用于光通信、光纤传感等领域。

光功率计具有多种特点，下面我们来介绍一下光功率计的相关特点。

1. 测量范围广
光功率计的测量范围很广，一般能够覆盖从纳瓦到数千瓦的范围，这使得光功率计在不同的光通信和光传感器应用场合中都能得到广泛的应用。

2. 容易调节和使用
光功率计的使用相对简单，仅需要将测量头对准光源或光纤，就能够快速、准确地测量光功率。

同时，光功率计还很容易调节，且可以通过连接到计算机等外部设备上实现更多功能。

3. 精度高
光功率计的精度一般在0.1%左右，而且随着技术的进步，精度和测量范围也在不断提高。

这使得光功率计在精密机械加工、医学等多种领域都能够获得广泛应用。

4. 质量稳定
由于光功率计在制造和使用时考虑到了各种影响因素，如温度、湿度等环境条件，并采用了先进的校正和标定技术，使得光功率计在使用过程中能够保持较好的质量稳定性和可靠性。

5. 结构紧凑
现代光功率计设计结构紧凑，仪器体积小，方便携带和使用，同时不影响测量精度。

这使得光功率计在现代化的光通信和光传感技术应用中得到了广泛的推广和应用。

6. 价格合理
随着技术的进步和市场的竞争，现代光功率计的价格已经越来越合理，成本越来越低。

这进一步促进了它在光通信和光传感器等领域的应用和推广。

综上所述，光功率计具有广泛的测量范围、易于调节和使用、精度高、质量稳定、结构紧凑和价格合理等等特点，这些特点使得光功率计在现代光通信和光传感技术应用中得到了广泛的应用和推广。
