基础知识问题汇总【问1】STAAD.Pro能做什么？【答】STAAD.Pro的全称是Structural Analysis And Design，顾名思义，STAAD.Pro能够进行通用结构分析，并支持多个国家规范的构件检验，还可以实现节点设计等工作。

【问2】STAAD.Pro能进行中国规范的钢结构设计吗？【答】STAAD.Pro不能对钢结构进行中国规范设计，Bentley有一款单独进行中国规范检验的产品SSDD，SSDD可以与STAAD.Pro进行交互工作，他们共享一个STD文件。

【问3】STAAD.Pro软件的数据存放方式是什么？【答】使用STAAD.Pro进行分析设计时，结构模型和分析输入数据都存储在一个后缀名为“.STD"的文本文件中，当图形用户界面GUI 应用打开文件同一个已有的模型进行交流时，STD 文件可以提供关于模型的所有信息。

用户可以通过编辑/创建该STD 文件使GUI 和分析引擎都得到相应的改变；STD 文件被STAAD 分析引擎运行分析并将得出的结果数据存储在一些带有类似ANL、BMD、TMH 等后缀名的文件中。

ANL 文本文件存储着由本手册中的命令所创建出的可打印的输出结果。

其它一些文件存储着供GUI 后处理部分使用的结果数据（位移，杆件/单元内力，结构振型，杆件截面内力/位移，等等）。

【问4】STAAD.Pro模型备份存放在哪个文件？【答】STAAD.Pro可以设置按照规定时间备份模型数据，存放在后缀为”.SBK“的文件中。

结构建模问题汇总【问1】STAAD.Pro模型中的外部型钢截面表存放在哪个文件？【答】STAAD.Pro可以让用户自定义外部型钢截面表，存放在后缀为”.UTB“的文件中。

【问2】请问如何把EXCEL中的数据导入STAAD.PRO中？【答】目前从EXCEL中导入STAAD.PRO中的数据只能是几何信息，如节点坐标，构件关联，板构件关联，块体单元关联，要想进行数据转换，先选中EXCEL单元格中的数据，在编辑菜单选择复制，然后启动STAAD.PRO程序，建立一个新文件，在几何建模中选择梁单元或板单元、块体单元，这取决于你要导入的数据信息类型，如果要导入节点坐标，在屏幕的右上方选择节点，然后从编辑菜单选择粘贴（或按ctrl+v）,如果要导入其他单元，只要重复上述命令即可。

Tekla structures软件铁塔建模解决疑难问题根据CAD软件制图和Tekla structures软件制图，发现有如下问题在CAD铁塔放样制图过程中很难解决，或是能解决很麻烦，而在Tekla structures软件制图过程中很轻松解决。

具体比较如下：1、铁塔主材与基础连接段，如果主材的向心角度很较小，而基础骨架螺栓数量多时，在CAD制图时，只是平面的，无法放样出基础丝杆是否与塔柱钢管、地脚板加强劲板等相碰，或不碰，是否方便现场安装基础螺母等，而在Tekla structures软件建模时，在三维状态下可以直接看出和测量出它们之间的距离，自动检验校核，确定是否影响安装。

2、Tekla structures软件具有自动校核检验功能，在建模时，使用螺栓规格、长度等与实际一致，在三维状态下，可以直接检验出螺栓与相关连接件是否相碰，安装是否方便等？在CAD中很难解决，只有通过1:1大样，若为空间多杆件连接时，根本无法确定。

3、空间结构连接的杆件，若出现相互碰撞、打架和安装死角等现象，在CAD中是无法确定，在Tekla structures三维建模状态下，直接可以看出来，或是通过碰撞校核，软件可以自动检验出来？如：横担与主材连接部位，连接方式和连接杆件特别多而复杂。

4、Tekla structures软件，技术人员可以自定义参数化模型节点设计、可依据个人需求自行定义参数化3D实体模型；可自定义参数化零件、节点、细部等等，可以在同一工程中同一模型或不同模型中使用参数化节点，大大提高了建模的效率和准确度，避免了同样的零件重复绘图。

如：1000KV皖电东送钢管塔工程的标准节点:带颈法兰盘、U型端头插板、X型端头插板、C型端头插板以及相同形状的节点等。

5、大跨越铁塔的井道旋转走梯、塔面旋转爬梯、走道及其内外栏杆连接处，连接面特别复杂，用CAD进行平面放样很难完成，但在Tekla structures三维中很方便就能解决相互的连接关系。

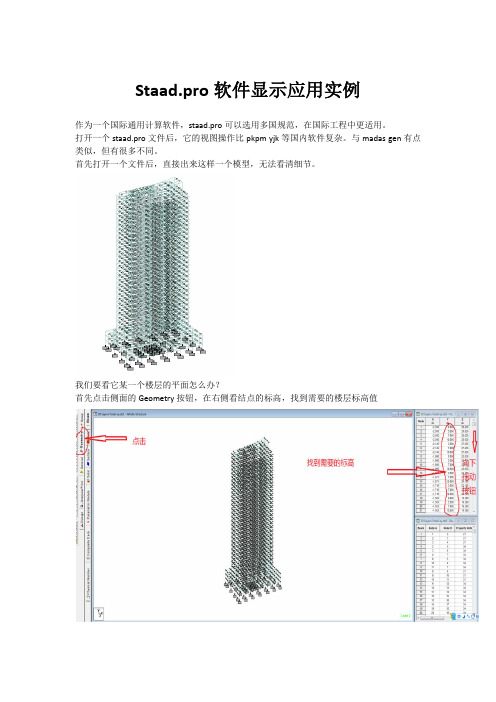

Staad.pro软件显示应用实例作为一个国际通用计算软件，staad.pro可以选用多国规范，在国际工程中更适用。

打开一个staad.pro文件后，它的视图操作比pkpm yjk等国内软件复杂。

与madas gen有点类似，但有很多不同。

首先打开一个文件后，直接出来这样一个模型，无法看清细节。

我们要看它某一个楼层的平面怎么办？首先点击侧面的Geometry按钮，在右侧看结点的标高，找到需要的楼层标高值然后点击上方的select菜单：下拉后找到by range，选择xz平面点击，（y为竖向）在弹出的窗口中填上标高，（如果选择一个标高范围，则可以同时显示几层）程序会选择该10.50m标高上所有的梁。

然后点击上方的view菜单：下拉后找到view selected object only，点击结果如下：点击顶视图：出来了该层的平面图，但没有构件截面，没有荷载，只有节点和线条。

现在要看梁的截面，并且看到梁的边线，点击上方的view菜单：下拉后找到点击structure diagram，弹出窗口选择圆圈内的截面边线，点应用。

还是没有截面？点击label，选择section，点应用。

截面尺寸规格都出来了。

现在要看荷载，为了看得清楚，关掉section，点击none。

点none关掉梁双线显示sectionsoueline。

恢复成节点与线条模式。

点击loads and results，load direct 打上钩，3号圈中选择荷载工况。

点应用。

点击label，load value荷载值打上钩。

结果如下：由于文字没有按构件的方向排列，好像还是看不太清楚。

可以换3d来看。

点击这个3面都是黄色的小按钮。

出来一个好小的视图，放大放大。

用滚轮或者点按钮放大：再局部放大可以点动态按钮：弹出一个新窗口来可以观察细节。

想看梁的具体形状，点击上方的view菜单：下拉后找到点击structure diagram，弹出窗口点应用后，可以看清楚梁的具体形状。

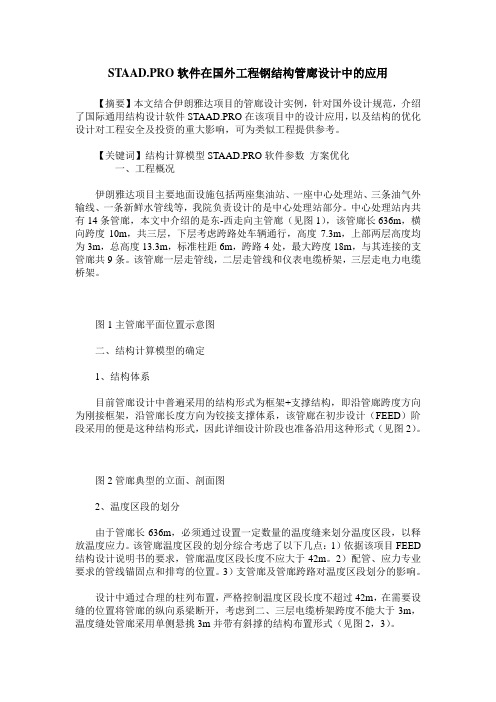

STAAD.PRO软件在国外工程钢结构管廊设计中的应用【摘要】本文结合伊朗雅达项目的管廊设计实例，针对国外设计规范，介绍了国际通用结构设计软件STAAD.PRO在该项目中的设计应用，以及结构的优化设计对工程安全及投资的重大影响，可为类似工程提供参考。

【关键词】结构计算模型STAAD.PRO软件参数方案优化一、工程概况伊朗雅达项目主要地面设施包括两座集油站、一座中心处理站、三条油气外输线、一条新鲜水管线等，我院负责设计的是中心处理站部分。

中心处理站内共有14条管廊，本文中介绍的是东-西走向主管廊（见图1），该管廊长636m，横向跨度10m，共三层，下层考虑跨路处车辆通行，高度7.3m，上部两层高度均为3m，总高度13.3m，标准柱距6m，跨路4处，最大跨度18m，与其连接的支管廊共9条。

该管廊一层走管线，二层走管线和仪表电缆桥架，三层走电力电缆桥架。

图1主管廊平面位置示意图二、结构计算模型的确定1、结构体系目前管廊设计中普遍采用的结构形式为框架+支撑结构，即沿管廊跨度方向为刚接框架，沿管廊长度方向为铰接支撑体系，该管廊在初步设计（FEED）阶段采用的便是这种结构形式，因此详细设计阶段也准备沿用这种形式（见图2）。

图2管廊典型的立面、剖面图2、温度区段的划分由于管廊长636m，必须通过设置一定数量的温度缝来划分温度区段，以释放温度应力。

该管廊温度区段的划分综合考虑了以下几点：1）依据该项目FEED 结构设计说明书的要求，管廊温度区段长度不应大于42m。

2）配管、应力专业要求的管线锚固点和排弯的位置。

3）支管廊及管廊跨路对温度区段划分的影响。

设计中通过合理的柱列布置，严格控制温度区段长度不超过42m，在需要设缝的位置将管廊的纵向系梁断开，考虑到二、三层电缆桥架跨度不能大于3m，温度缝处管廊采用单侧悬挑3m并带有斜撑的结构布置形式（见图2，3）。

图3温度区段划分图3、支撑的布置管廊在每一个温度区段的中部设置一道上、下柱支撑，并在柱间支撑的相应位置布置水平支撑，以形成空间稳定结构。

1 总则1.1 为统一运用STAAD-Ⅲ在国内工程中钢结构的计算，特编制以下使用统一规定。

1.2 由于STAAD-Ⅲ程序是按照美国统一建筑法规（UBC）及美国钢结构设计规范（AISC）进行编制的，它具有能选出钢材型号、验算构件的强度及稳定性、优化设计等优点，因此在国外广泛运用于钢结构的设计，但由于该程序没有包括中国规范，因此设计时应对UBC及AISC中有关计算公式进行了解，结合中国规范不同的部分作相应的修正，其中主要的内容有以下修正：1）基本风压值的修正。

2）地震参数相应的选择。

1.3 本规定仅适用于二层以上（不包括二层）的承重钢框架，活荷载取值按现行结构设计规定，即活荷载包括检修人员和检修人员携带的部分检修机具重量，见公司《钢结构设计规定》。

2 基本风压值的修正作用在结构上的设计风压值按下式计算P C C q Ie q s=⋅⋅⋅W（1）式中：Ce-- 和高度、暴露度、和阵风有关的组合参数，可由UBC规范（94版）表16-G中查得。

Cq-- 风荷载体型系数，可由UBC规范表16-H中查得。

I W-- 建筑物重要性系数，可由UBC规范表16-K中查得，一般工业厂房和室外钢框架结构I可取1.0。

qs-- 作用于33英尺标准高度处的基本风压值，此可由UBC规范表 23-F中由当地的基本风速确定后对应查得，但按我国建筑结构荷载规范GBJ-9，其基本风压值，系按离地10M高，30年一遇10分钟平均最大风速Uo(m/s)为标准，按Wo=Uo21600确定风压值，而美国法规（UBC）是按离地33尺高（相当10M）50年一遇三秒钟瞬时最大风速来确定其基本风压值，二者是不相同的，须乘以1。

46倍增大系数0（详见附件一）另外中国测风速按30年一遇，比美国按50年一遇所测结果偏低，故尚须乘以1.06增大系数，故总的增大系数应为：1.46×1.06=1.55但从最新我国荷载规范征求意见稿中得知，我国测风速的标准将和国际测风速标准取一致，即取50年一遇的数值，因此今后如采用98版新荷载规范时，1.06增大系数可不必采用，取1.46倍增大系数即可。

中国石油天然气股份公司润滑油分公司中国石油华东复合剂厂建设工程产品灌装厂房、成品库棚（202单元）计算书设计：校对：审核：时间：设计单位：计算书目录1、荷载计算 (1)2、45m屋面桁架计算书 (8)3、36m屋面桁架计算书 (16)4、抗风柱计算书 (23)5、柱间支撑计算书 (29)6、屋面檩条计算书 (36)7、墙面檩条计算书 (44)一、荷载计算：1)屋面恒荷载：0.53mm厚YX51-380-760（屋面外板）彩钢板：0.062kN/㎡100mm厚单面铝箔贴面离心玻璃丝保温棉(容重不小于16Kg/立方)：0.016kN/㎡0.53mm厚YX40-410-820（屋面内板）彩钢板：0.051kN/㎡屋面檩条+屋面支撑：0.15kN/㎡考虑挂灯及电线重量：0.08kN/㎡共计：0.359 kN/㎡取恒载0.36 kN/㎡45米跨节点恒载：P=0.36 kN/㎡*7.5m/2*2.24m=3.024 kN取P=3.1 kN36米跨节点恒载：P=0.36 kN/㎡*7.5m/2*1.79 m=2.4165 kN取P=2.5kN2)屋面活荷载：不上人屋面活荷载：0.5 kN/㎡屋面雪荷载：0.40 kN/㎡取雪荷载和不上人屋面活荷载二者之间大值：0.50 kN/㎡45米跨节点活载：P=0.5 kN/㎡*7.5m/2*2.24m=4.2 kN取P=4.2 kN36米跨节点活载：P=0.5 kN/㎡*7.5m/2*1.79 m=3.356 kN取P=3.4kN3)柱顶活荷载：考虑天沟自重、天沟积水、雨水管自重：5kN作用在柱顶4)墙面恒荷载：0.53mm厚YX40-410-820（墙面外板）彩钢板：0.051kN/㎡100mm厚单面铝箔贴面离心玻璃丝保温棉(容重不小于16Kg/立方)：0.016kN/㎡0.53mm厚YX40-410-820（墙面外板）彩钢板：0.051kN/㎡墙面檩条+墙面支撑：0.10kN/㎡共计：0.218 kN/㎡墙面恒荷载取值：0.25 kN/㎡5)边柱柱间墙面恒荷载：○A轴柱柱长11.65m柱间恒荷载：荷载：0.25 kN/㎡x7.5mx（11.65-1）m=19.96kN作用于柱中部6)风荷载：基本风压0.45KN/m2；基本雪压：0.40 KN/m2。

使用Tekla Structures和独立STAAD.Pro描述Bentley公司的STAAD.Pro和Tekla 之间的合作是通过开放的设计接口连接来解决的. 这个文件是通过强调以下方面来讲述T ekla Structures 和独立STAAD.Pro是如何通过接口连接的• 安装• 用法步骤安装安装STAAD链接接: 从Tekla用户服务网站下载安装包(Tekla Structures –下载–版本–12.0 – 12.0 最终版–下载STAAD组件安装文件), 运行“Setup_staadpro.bat”来安装与独立STAAD.Pro.的接口说明:• 独立的STAAD.Pro 必须在安装链接之前安装。

• 如果之后更新STAAD.Pro 版本,那么只要再简单安装一次链接就可以了。

• 接口安装文件不随TS版本升级, 接口会自动支持后续的TS版本, 不需任何修改。

• 支持的独立的STAAD.Pro 版本是2003, 2004, 2005 and 2006。

• 用户服务安装包必须是从一个可以创建临时文件的文件夹里运行, (例如不能从CD运行)。

用法在Tekla Structures里创建一个例如名叫“如何用Tekla Structures分析模型”的分析模型.分析模型的分析引擎根据你所安装的STAAD.Pro版本被设置为STAAD.Pro2003/2004/2005。

按运行键启动T ekla Structures:• 创建Staad 模型(后缀名为.std的文件) i• 运行STAAD.Pro• 导入Staad 文件正常运行STAAD.Pro. 但是要注意是从Tekla Structures中输入信息的那些杆件不能被修改。

如果被修改, 从STAAD.Pro 输入到T ekla Structures中分析结构将不能正确运行。

特别注意的是:• 杆件的2端起始号号不能改变• 杆件不能被切割• 节点位置不能被修改在完成Staad分析之后, 将得到的结果输入到T ekla Structures中来输入构件的截面修改以及杆件两端的受力. 换句话说, Tekla Structures的优化命令一直不需要使用。

Tekla Structures与SmartPlant3D连接流程文件12月20日, 2007 Michael Gustafson, Tekla Inc.目的这个文档的目的是定义整合Tekla Structures(TS)和SmartPlant(SP3D)的范围和步骤流程。

内容基础并且包括了可以应用到工业领域多个学科比如能源和核工业的许多好的实践经验。

要注意的是，这个文档仅是一个指导文件，我们推荐用户根据自己的需要进行一些自行的设置。

流程范围第一阶段的工作通常基于将结构节点从Tekla Structures转换到SP3D。

这一流程的范围是延伸扩展TS和SP3D的持续整合。

数据转换的方法第一阶段的数据主要转换方法是CIS/2(CIMSteel2)，这种格式是钢结构领域非常普通的格式，并且它的应用已经延伸到了混凝土结构的线性构件(开口的混凝土板、墙板)。

未来阶段TS和SP3D之间的发展很可能延伸到以例如CIS2作为数据转换办法的STEP。

第二种数据转换的格式是DGN(或DWG)，DGN可以用来导入所有不包括在CIS/2的格式的对象参考模型。

阶段I –从Tekla输出数据并且输入到SmartPlant (V7-SP2) 用户有几个可行的流程来合作。

其中的2个流程如下方所示，描述的是他们和民用的或使用Tekla Structures的结构工程师或使用SP3D的机械/电力/管道工程师相互之间的关系。

流程 1 下面的示意图1就是流程1的概念图。

示意图 1 –任务向导流程1虽然在结构数据转换中有几个几个切入点，流程1还是集中将Tekla Structures的内容导入到SmartPlant产品中，这种数据转换通常是一个单向的流程;然而3-D协调和决策的参考对象从SmartPlant交换到Tekla是由结构团队来完成的。

这个流程的简单翻译就是包括在Tekla Structures(TS)中开始创建钢结构和混凝土对象。

Staad Pro／China、Tekla Structures在钢结构设计中的相辅相成【摘要】随着当前钢结构产业的深入发展，各种钢结构软件也开始进入人们的视线，开始在钢产业发展中发挥着不可替代的作用。

本文主要是以Staad Pro/China、Tekla Structures软件为研究对象，分析了它们在钢结构设计中的应用及相辅相成的关系。

【关键词】钢产业；结构设计；Tekla Structures，Staad Pro/China中国在大型工程中全部要采用招标形式，而投标公司要想中标必须能拿出一份漂亮的投标文件，符合招标文件范本的相关规定，符合国家、行业现行技术标准、规范和相关政策要求，更重要的是拿出的设计产品，不但能满足上述条件，而且还要在价格上的取得优势。

如何有效科学的设计产品一直是各公司面对的难题。

Staad Pro/China、Tekla Structures相结合设计方式，分别满足了投标期所需要的有限元分析、产品重量报价，设计过程中的深化校核，及为产品生产提供施工图纸、各类报表。

Staad Pro/China是美国BENTLEY软件公司开发研制的三维有限元结构分析与设计软件的汉化版，利用该软件可以对结构进行三维有限元分析和动力分析，可以分析结构中的每一根构件在不同的工况（如启动、制动、暴风、地震等）、不同的荷载情况下的位移、变形、应力，可对结构的静力、动力、非线性、地震反应进行分析；交互式图形界面可以灵活的显示所有的分析和设计，计算结果同时转换为数据文件并可随时由用户进行修改，还可以方便地对计算结果进行详细的图形验证。

广泛的有限单元库可对线性、非线性关系模型和各种工况中所遇到的有限单元进行2D和3D模块分割，可方便地处理各种复杂结构有限单元问题；还可利用其内嵌的中国规范进行规范符合性的检查，从而达到高效、准确地设计每一根构件，使结构在保证安全的前提下达到最优化、最经济的设计。

Staad Pro 获得过ISO 9001认证，并且达到了核工业严格制定的软件验证标准，而且该软件的绘图工作简单方便快捷可为投标工作节省大量时间。
