3500测振监测系统介绍监测系统本特利内华达公司所生产的监测保护系统主要应用在大型旋转和往复式机械的本体振动等监测保护方面，我们的空压机和氧压机系统中都应用了BENTLY测振系统，因为超速对透平机组而言是极其危险的情形之一，所以必须安装超速保护系统。
本特利公司为此研制了由涡流传感器及超速保护监测器组成的电子超速监测系统，它是完整的超速保护系统的一部分。
我们的测振系统应用有3300和3500两种测振，这次重点介绍23500制氧机采用的3500测振系统3500监测系统是当今最新的机器检测系统，此系统能够通过多种传感器采集数据作为一个系统，提供连续、在线监测功能，适用于机械保护应用，它是本特利内华达采用传统框架形式的系统中功能最强、最灵活的系统，具有其他系统所不具备的多种性能和先进功能。
3500监测系统的设计目的如下●每个通道的价格比以往的监测系统更低，一表多用（轴振、偏心、轴位移、加速度可以通用），减少了工厂运作成本。
●数字化和集成化程度高，提高了监测系统的质量。
●支持在线插拔，维护时不需断电。
3500监测系统和我们以前使用的3300相比，3500比3300多了软件系统，而且一个软件多样化，且需要计算机进行组态，但组态完成以后就不再需要计算机。
而且也没有3300那样的显示面板，布置更密集。
BENTLY的3500监测保护系统由传感器（探头、延长电缆、前置器）就地电缆和监视器框架，计算机和软件组成。
我们就先从传感器开始介绍。
传感器1．1 传感器的组成及功能系统有三个独立的部分，其中任何单独一部分都不能称为传感器，这三部分分别是：探头，延伸电缆、前置器。
它既能进行静态（位移）测量,又能进行动态（振动）测量，主要用于油膜轴承机械的振动和位移测量，以及键相位和转速测量。
它能将一种物理量转化为另一种物理量，在前置器（也叫前置变送器）系统中，机械能被转化成电能，这个系统中使用的转换设备被称为前置器。
这种电子设备被安装在金属盒子里。
本特利3500系统简介解读
TSI系统调试基本知识
本内容将围绕大多数电厂中广泛使用的美国本特利（BENTLY）公司生产的振动检测系统3500为模版，全面讲述系统安装、组态、调试过程及调试中常见问题的处理。
第一节 TSI系统硬件基本知识
3500系统能提供连续、在线监测功能，适用于机械保护应用，并为早期识别机械故障提供重要的信息。
该系统高度模块化的设计主要包括：
序号名称型号数量配置要求
1.仪表框架3500/05 一套必须
2.电源模块3500/15 一或两块必须
3.接口模块3500/20 一块必须
4.键相器模块3500/25 一或两块可选
5.监测器模块3500/XX（42、45、53、50）一个或多块必须
6.继电器模块3500/32 一个或多块可选
7.三重冗余继电器模块3500/34 一个或多块可选
8.通讯网关模块3500/92 一个或多块可选
9.3500 框架组态软件必须
见下图：
系统的工作流程是：从现场取得的传感器输入信号提供给3500监测器框架内的监测器和。
本特利3500控制系统可以在线修改下载轴位移参数【原创实用版】目录1.本特利 3500 控制系统的特点和功能2.轴位移参数的含义和作用3.在线修改下载轴位移参数的方法和步骤4.注意事项和建议5.总结正文本特利 3500 控制系统是一种广泛应用于工业领域的智能控制系统，具有高精度、高稳定性和高可靠性的特点。
它能够对各种机械设备进行精确控制，提高生产效率和产品质量，降低维护成本。
本特利 3500 控制系统的功能主要包括报警抑制、复位、跳机倍增和 4~20ma 输出等，可以满足不同设备的控制需求。
轴位移参数是本特利 3500 控制系统中的一个重要参数，它反映了轴系的运行状态和性能。
通过修改轴位移参数，可以调整轴系的运行范围和灵敏度，从而提高控制系统的精度和响应速度。
本特利 3500 控制系统支持在线修改下载轴位移参数，方便用户根据实际需求进行调整。
在线修改下载轴位移参数的方法如下：1.首先，需要确保本特利 3500 控制系统已经连接到计算机，并打开相应的控制软件。
2.在控制软件中，选择需要修改轴位移参数的轴系，并进入参数设置页面。
3.在参数设置页面中，找到轴位移参数选项，并输入需要修改的数值。
4.确认修改后的参数无误后，点击保存按钮，系统将自动下载并应用新的参数设置。
5.在修改参数后，需要对轴系进行自检，以确保新的参数设置是否正确。
可以通过热插拔、通过 modbus、组态软件中的 utilities 菜单或复位按键等方式进行自检。
在修改下载轴位移参数时，需要注意以下几点：1.确保控制系统已经正确连接到计算机，并打开相应的控制软件。
2.在修改参数之前，需要充分了解轴位移参数的含义和作用，以避免误操作。
3.在修改参数时，需要选择合适的数值，以确保轴系的运行范围和灵敏度满足实际需求。
4.在修改参数后，需要进行自检，以确保新的参数设置是否正确。
总之，本特利 3500 控制系统可以在线修改下载轴位移参数，为用户提供了方便的调整方式。
燃气轮机汽轮机保护装置采用的是美国本特利（BENTLY）公司生产的3500保护系统，该系统是计算机化的振动信息系统，可对旋转机械和往复式运动机械的机械状态提供所需要的信息，如不平衡、不对中，轴裂纹和轴承故障等机械问题的早期判定提供可靠依据。
本套安全监视装置用于连续监视机组本体各种参数，其监视参数有转速、轴向位移、胀差汽轮机转子与汽缸的相对膨胀，称为胀差。
习惯上规定转子膨胀大于汽缸膨胀时的胀差值为正胀差，汽缸膨胀大于转子膨胀时的胀差值为负胀差。
根据汽缸分类又可分为高差、中差、低I差、低II差。
胀差数值是很重要的运行参数，若胀差超限，则热工保护动作使主机脱扣。
使胀差向正值增大的主要因素简述如下：1）启动时暖机时间太短，升速太快或升负荷太快。
2）汽缸夹层、法兰加热装置的加热汽温太低或流量较低，引起汽加热的作用较弱。
3）滑销系统或轴承台板的滑动性能差，易卡涩。
4）轴封汽温度过高或轴封供汽量过大，引起轴颈过份伸长。
5）机组启动时，进汽压力、温度、流量等参数过高。
6）推力轴承磨损，轴向位移增大。
7）汽缸保温层的保温效果不佳或保温层脱落，在严禁季节里，汽机房室温太低或有穿堂冷风。
8）双层缸的夹层中流入冷汽（或冷水）。
9）胀差指示器零点不准或触点磨损，引起数字偏差。
10）多转子机组，相邻转子胀差变化带来的互相影响。
11）真空变化的影响。
12）转速变化的影响。
13）各级抽汽量变化的影响，若一级抽汽停用，则影响高差很明显。
14）轴承油温太高。
15）机组停机惰走过程中由于“泊桑效应”的影响。
使胀差向负值增大的主要原因：1）负荷迅速下降或突然甩负荷。
2）主汽温骤减或启动时的进汽温度低于金属温度。
3）水冲击。
4）汽缸夹、法兰加热装置加热过度。
5）轴封汽温度太低。
6）轴向位移变化。
7）轴承油温太低。
8）启动进转速突升，由于转子在离心力的作用下轴向尺寸缩小，尤其低差变化明显。
9）汽缸夹层中流入高温蒸汽，可能来自汽加热装置，也可能来自进汽套管的漏汽或者轴封漏汽。
此文档下载后即可编辑TSI系统调试基本知识本内容将围绕大多数电厂中广泛使用的美国本特利（BENTLY）公司生产的振动检测系统3500为模版，全面讲述系统安装、组态、调试过程及调试中常见问题的处理。
第一节TSI系统硬件基本知识3500系统能提供连续、在线监测功能，适用于机械保护应用，并为早期识别机械故障提供重要的信息。
该系统高度模块化的设计主要包括：见下图：系统的工作流程是：从现场取得的传感器输入信号提供给3500监测器框架内的监测器和键相位通道，数据被采集后，与报警点比较并从监测器框架送到一个地方或多个地方处理。
3500框架中模件的共同特征是带电插拔和内部、外部接线端子。
任何主模件（安装在3500框架前端）能够在系统供电状态中拆除和更换而不影响不相关模块的工作，如果框架有两个电源，插拔其中一块电源不会影响3500框架的工作。
外部端子使用多芯电缆（每个模块一根线）把输入\输出模块与终端连接起来，这些终端设备使得在紧密空间内把多条线与框架连接起来变的非常容易，内部端子则用于把传感器与输入\输出模块直接连接起来。
外部端子块一般不能与内部端子输入/输出模块一起使用。

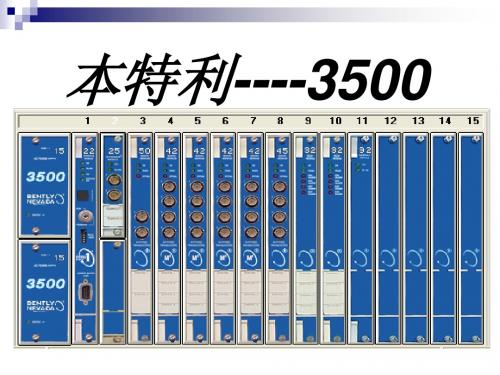

1、3500/05系统框架3500框架用于安装所有的监测器模块和框架电源。
它为3500各个框架之间的互相通讯提供背板通讯，并为每个模块提供所要求的电源。
3500框架有两种尺寸：1 全尺寸框架——19英寸EIA框架，有14个可用模块插槽2 迷你型框架——12英寸框架，有7个可用模块插槽电源和框架接口模块必须安装于最左边的两个插槽中。
其余14个框架位置（对与迷你型框架来说是其余7个位置）可以安装任何模块。
2、3500/15电源模块3500 电源是半高度模块，必须安装在框架左边特殊设计的槽口内。
3500 框架可装有一个或两个电源(交流或直流的任意组合)。
其中任何一个电源都可给整个框架供电。
如果安装两个电源，第二个电源可做为第一个电源的备份。
当安装两个电源时，上边的电源作为主电源，下边的电源作为备用电源，只要装有一个电源，拆除或安装第二个电源模块将不影响框架的运行。
本特利3500中文说明书TSI系统调试基本知识本内容将围绕大多数电厂中广泛使用的美国本特利（BENTLY）公司生产的振动检测系统3500为模版，全面讲述系统安装、组态、调试过程及调试中常见问题的处理。
第一节 TSI系统硬件基本知识3500系统能提供连续、在线监测功能，适用于机械保护应用，并为早期识别机械故障提供重要的信息。
该系统高度模块化的设计主要包括：序号名称型号数量配置要求1.仪表框架3500/05 一套必须2.电源模块3500/15 一或两块必须3.接口模块3500/20 一块必须4.键相器模块3500/25 一或两块可选5.监测器模块3500/XX（42、45、53、50）一个或多块必须6.继电器模块3500/32 一个或多块可选7.三重冗余继电器模块3500/34 一个或多块可选8.通讯网关模块3500/92 一个或多块可选9.3500 框架组态软件必须见下图：系统的工作流程是：从现场取得的传感器输入信号提供给3500监测器框架内的监测器和键相位通道，数据被采集后，与报警点比较并从监测器框架送到一个地方或多个地方处理。
3500框架中模件的共同特征是带电插拔和内部、外部接线端子。
任何主模件（安装在3500框架前端）能够在系统供电状态中拆除和更换而不影响不相关模块的工作，如果框架有两个电源，插拔其中一块电源不会影响3500框架的工作。
外部端子使用多芯电缆（每个模块一根线）把输入\输出模块与终端连接起来，这些终端设备使得在紧密空间内把多条线与框架连接起来变的非常容易，内部端子则用于把传感器与输入\输出模块直接连接起来。
外部端子块一般不能与内部端子输入/输出模块一起使用。
1、3500/05系统框架3500框架用于安装所有的监测器模块和框架电源。
它为3500各个框架之间的互相通讯提供背板通讯，并为每个模块提供所要求的电源。
3500框架有两种尺寸：1 全尺寸框架——19英寸EIA框架，有14个可用模块插槽2 迷你型框架——12英寸框架，有7个可用模块插槽电源和框架接口模块必须安装于最左边的两个插槽中。
