方案二采用边墙型扩展覆盖喷头(K=115),则喷头布置如图二

边墙型喷头设计规范边墙型喷头的优点安装简便，在一些不考虑吊顶的房间，如办公室、客房，边墙型喷头安装比较隐蔽，与风口、灯具互不干扰，较受欢迎；边墙扩展型喷头由于保护面积大，保护跨度大，更是受到设计者的青睐。

但由于边墙型喷头与普通喷头有着不同的特点，设计时往往会出现一些问题。

1、不分场合，随意设计边墙型喷头的缺点是：与室内最不利处起火点的距离较远，影响喷头的受热，造成灭火延误，影响灭火效果。

因此国内外规范对此种喷头的使用条件要求较严，对边墙型扩展覆盖喷头使用更是有着很大限制。

我国《喷规》6.1.3条规定：顶板为水平面的轻危险级、中危险级I级居室和办公室，可采用边墙型喷头。

美国NFPA-13(2002年版)标准规定：边墙型喷头仅能在轻危险级场所中使用，只有在经过特别认证后，才允许在中危险级场所按经过特别认证的条件使用。

有些设计者不论场合，为了美观，随意应用的做法是错误的。

2、喷头保护跨度超过喷头的最大保护跨度边墙型喷头靠边墙安装，水是喷向其正前方的，受重力影响水流最终以抛物线状落地如图所示：从喷头至水流落地点的水平距离叫喷头的射水跨度，因其不满足“能够喷湿对面墙和邻近端墙距溅水盘1.2m高度以下的墙面”的要求，因此不能叫保护跨度。

因为从落地点至溅水盘1.2米高度以下的那段抛物线的水量，在保护区地面上的喷水强度不能满足标准要求，不能起到保护作用。

按照标准要求只取喷头至距喷头溅水盘1.2米高度处之间布水线，这段布水抛物线的水平投影叫最大保护跨度。

设计时有人误将喷头的射水跨度当做喷头的最大保护跨度来校核喷头的保护跨度是错误的。

3、喷头保护面积内喷水强度不足《喷规》表7.1.12中的数据，是标准喷头K=80，在0.1MPa的工作压力下，在喷头前喷水量占流量的70％～80％，喷向背墙的水量占20％～30％流量的原则下，符合喷水强度要求计算出来的。

如果选用标准边墙型喷头，且喷头的工作压力是0.1MPa，可以直接套用表中的数据。

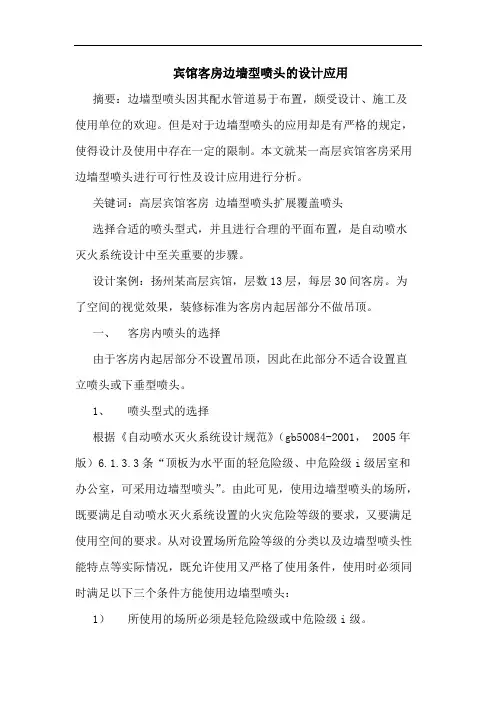

宾馆客房边墙型喷头的设计应用摘要：边墙型喷头因其配水管道易于布置，颇受设计、施工及使用单位的欢迎。

但是对于边墙型喷头的应用却是有严格的规定，使得设计及使用中存在一定的限制。

本文就某一高层宾馆客房采用边墙型喷头进行可行性及设计应用进行分析。

关键词：高层宾馆客房边墙型喷头扩展覆盖喷头选择合适的喷头型式，并且进行合理的平面布置，是自动喷水灭火系统设计中至关重要的步骤。

设计案例：扬州某高层宾馆，层数13层，每层30间客房。

为了空间的视觉效果，装修标准为客房内起居部分不做吊顶。

一、客房内喷头的选择由于客房内起居部分不设置吊顶，因此在此部分不适合设置直立喷头或下垂型喷头。

1、喷头型式的选择根据《自动喷水灭火系统设计规范》（gb50084-2001， 2005年版）6.1.3.3条“顶板为水平面的轻危险级、中危险级i级居室和办公室，可采用边墙型喷头”。

由此可见，使用边墙型喷头的场所，既要满足自动喷水灭火系统设置的火灾危险等级的要求，又要满足使用空间的要求。

从对设置场所危险等级的分类以及边墙型喷头性能特点等实际情况，既允许使用又严格了使用条件，使用时必须同时满足以下三个条件方能使用边墙型喷头：1）所使用的场所必须是轻危险级或中危险级i级。

2）所使用的空间只能是居室或办公室。

3）所使用空间处的顶板必须是水平面，喷头附近不得有阻挡喷水的障碍物。

本工程为高层宾馆，其自动喷水灭火系统的设置危险等级为中危险级i级，满足条件1。

设置场所为客房内，客房空间属于居住空间，满足条件2。

客房内起居部分不设置吊顶，顶板为水平面，满足条件3。

因此本工程客房内满足设置边墙型喷头的条件，选择边墙型喷头。

2、标准型和扩展覆盖型喷头的选择边墙型喷头有标准型和扩展覆盖型两种。

对于标准边墙型喷头，现行《自动喷水灭火系统设计规范》中对喷头的最大保护跨度及最大间距作了明确规定，如下表。

它是按70%的水量向喷头前方喷洒，30%的水量向喷头的后面墙上喷洒，并符合喷水强度要求而定的。

K115标准覆盖面积边墙型喷头1. 背景介绍K115标准覆盖面积边墙型喷头作为一种灭火设备，广泛应用于建筑、工业和商业场所。

它的作用是通过释放压缩的气体或化学药剂来控制和扑灭火灾，保护人员生命和财产安全。

K115标准覆盖面积边墙型喷头是喷头的一种分类，起到灭火和控制火势的作用。

2. K115标准覆盖面积边墙型喷头的功能K115标准覆盖面积边墙型喷头主要适用于覆盖面积较大的场所，如仓库、车间等。

其作用是在火灾发生时，释放出火灾扑灭剂，通过化学反应或者冷却作用来控制火势，使火灾得到扑灭或控制。

K115标准覆盖面积边墙型喷头能够覆盖较大的面积，喷射范围广，对火势的控制效果较为良好。

3. K115标准覆盖面积边墙型喷头的特点K115标准覆盖面积边墙型喷头具有以下特点：- 喷头结构坚固，具有较强的抗压能力，不易受外力影响而损坏；- 喷头设计合理，喷射范围大，能够覆盖较大的火灾区域；- 喷头释放火灾扑灭剂的速度和效果较好，能够迅速控制火势，防止火灾蔓延；- 喷头材质耐腐蚀，使用寿命长，能够在恶劣环境中良好工作。

4. K115标准覆盖面积边墙型喷头的应用范围K115标准覆盖面积边墙型喷头适用于多种场所，包括但不限于：- 工业厂房：如化工厂、制药厂、汽车制造厂等，对于这些场所，喷头能够迅速控制火势，避免生产设备和原材料遭受损失；- 商业场所：如大型超市、购物中心等，喷头能够保护人员生命和财产安全；- 仓库：对于仓储场所，喷头能够及时控制火灾，避免货物损失。

5. K115标准覆盖面积边墙型喷头的标准和认证K115标准覆盖面积边墙型喷头需符合国家相关的标准和认证要求，包括但不限于国家标准、行业标准、国际认证等。

在选择和购物K115标准覆盖面积边墙型喷头时，需要注意其是否符合相关标准和认证要求，以确保其品质和使用效果。

6. 结语K115标准覆盖面积边墙型喷头作为灭火设备的一种，具有较好的控制火势和防止火灾蔓延的效果。

边墙型喷头设计规范 SANY GROUP system office room 【SANYUA16H-边墙型喷头设计规范边墙型喷头的优点安装简便，在一些不考虑吊顶的房间，如办公室、客房，边墙型喷头安装比较隐蔽，与风口、灯具互不干扰，较受欢迎；边墙扩展型喷头由于保护面积大，保护跨度大，更是受到设计者的青睐。

但由于边墙型喷头与普通喷头有着不同的特点，设计时往往会出现一些问题。

1、不分场合，随意设计边墙型喷头的缺点是：与室内最不利处起火点的距离较远，影响喷头的受热，造成灭火延误，影响灭火效果。

因此国内外规范对此种喷头的使用条件要求较严，对边墙型扩展覆盖喷头使用更是有着很大限制。

我国《喷规》6．1．3条规定：顶板为水平面的轻危险级、中危险级I级居室和办公室，可采用边墙型喷头。

美国NFPA-13(2002年版)标准规定：边墙型喷头仅能在轻危险级场所中使用，只有在经过特别认证后，才允许在中危险级场所按经过特别认证的条件使用。

有些设计者不论场合，为了美观，随意应用的做法是错误的。

2、喷头保护跨度超过喷头的最大保护跨度边墙型喷头靠边墙安装，水是喷向其正前方的，受重力影响水流最终以抛物线状落地如图所示：从喷头至水流落地点的水平距离叫喷头的射水跨度，因其不满足“能够喷湿对面墙和邻近端墙距溅水盘1.2m高度以下的墙面”的要求，因此不能叫保护跨度。

因为从落地点至溅水盘1.2米高度以下的那段抛物线的水量，在保护区地面上的喷水强度不能满足标准要求，不能起到保护作用。

按照标准要求只取喷头至距喷头溅水盘1.2米高度处之间布水线，这段布水抛物线的水平投影叫最大保护跨度。

设计时有人误将喷头的射水跨度当做喷头的最大保护跨度来校核喷头的保护跨度是错误的。

3、喷头保护面积内喷水强度不足《喷规》表7．1．12中的数据，是标准喷头K=80，在0.1MPa的工作压力下，在喷头前喷水量占流量的70％～80％，喷向背墙的水量占20％～30％流量的原则下，符合喷水强度要求计算出来的。

民用建筑自动喷水灭火系统边墙型喷头设计与思考摘要:通过对不同建筑场所中边墙型喷头的系统分析,同时结合实际工程案例,论述边墙型喷头的设计要求并分析喷头运行特征,最后从系统工程设计、施工及造价角度对边墙型喷头在实际工程中的设计与选用进行思考和简要总结。

关键词:边墙型；扩大覆盖；喷头；热气流引言建筑自动灭火系统安装实际工程中,由于各种原因导致喷头在火灾初期控火失败的的现象时有发生。

不同用途和型号的喷头,具有不同的使用条件和安装方式。

喷头的选型、安装方式、方位合理与否,将直接影响喷头的响应时间和喷水效果。

随着我国社会经济的发展,建筑功能使用需求的不断提升导致房间的样式较常规做法有很多不同。

根据设置场所建筑功能和实际使用的特点尽可能合理设计选用边墙型喷头也就彰显出工程设计实际意义。

1边墙型喷头规范发展历程1975年,国家基本建设委员会,公安部和燃料化学工业部批准发布《建筑设计防火规范》TJ16-74,于1975年3月1日起试行,成为我国的建筑防火规范史上第一个里程碑。

其中第122条也首次正式提到自动喷水设备的设置内容。

1982年,国家经济委员会和公安部联合批准发布《高层民用建筑防火设计规范》GBJ45-82(试行),该规范于1983年6月1日起试行,其中第6.2.3条、第6.3.3条、第8.1.3条分别对自动喷水灭火系统的用水量和火灾延续时间等作有规定。

1985年12月6日,国家计划委员会批准发布《自动喷水灭火系统规范》GBJ84-85,该规范于1986年7月1日起施行。

此规范正式对侧墙型喷头作有相关规定。

其中第4.4.1条在吊顶、屋面板、楼板下安装边墙型喷头时,其两侧1米范围内和墙体垂直方向2米范围内,均不应设有障碍物。

第4.4.4条边墙型喷头的布置,宽度介于3.6米至7.2米和房间,应沿房间长向的两侧各布置一排边墙型喷头,宽度大于7.2米的房间,除两侧各布置一排边墙型喷头外,还应按本规范表4.1.1的规定在房间中间布置标准喷头。

中华人民共和国国家标准自动喷水灭火系统设计规范Code of design for sprinkler systemsGB 50084—2001主编部门：中华人民共和国公安部批准部门：中华人民共和国建设部施行日期：2 0 0 1 年 7 月 1 日目次1总则2术语和符号2.1术语2.2符号3设置场所火灾危险等级4系统选型4.1一般规定4.2系统选型5设计基本参数6系统组件6.1喷头6.2报警润组6.3水流指了器6.4压力开关6.5末端试水装置7喷头布置7.1一般规定7.2喷头与障碍物的距离8管道9水力计算9.1系统的设计流量9.2管道水力计算9.3减压措施1O供水10.1一般规定10.2水泵10.3消防水箱10.4水泵接合器11操作与控制附录A设置场所火灾危险等级举例附录B塑料、橡胶的分类举例附录C当量长度表附录D减压孔板的局部阻力系数本规范用词说明版权所有请勿转载！copyright©allrightsreserved2001.04Email:****************1 总则1.0.1 为了正确、合理地设计自动喷水灭火系统，保护人身和财产安全，制订本规范。

1.0.2 本规范适用于新建、扩建、改建的民用与工业建筑中自动喷水灭火系统的设计。

本规范不适用于火药、炸药、弹药、火工品工厂、核电站及飞机库等特殊功能建筑中自动喷水灭火系统的设计。

1.0.3 自动喷水灭火系统的设计，应密切结合保护对象的功能和火灾特点，积极采用新技术、新设备、新材料，做到安全可靠、技术先进、经济合理。

1.0.4 设计采用的系统组件，必须符合国家现行的相关标准，并经国家固定灭火系统质量监督检验测试中心检测合格。

1.0.5 当设置自动喷水灭火系统的建筑变更用途时，应校核原有系统的适用性。

当不适应时，应按本规范重新设计。

1.0.6 自动喷水灭火系统的设计，除执行本规范外，尚应符合国家现行的相关强制性标准。

版权所有请勿转载！****************2 术语和符号2.1 术语2.1.1 自动喷水灭火系统 sprinkler systems由洒水喷头、报警阀组、水流报警装置（水流指示器或压力开关）等组件，以及管道、供水设施组成，并能在发生火灾时喷水的自动灭火系统。

浅谈边墙型扩展覆盖面喷头的布置作者：张学伟来源：《科技资讯》 2014年第17期张学伟(同济大学建筑设计研究院(集团)有限公司上海 200092)摘要:本文介绍了边墙型喷头选型的相关规定,并结合实际,分析宾馆客房内不同喷头布置方式的优缺点,选择出较为合理的喷头布置方式,并通过简单计算复核喷头的选型。

关键词:边墙型喷头边墙型扩展覆盖面喷头选型喷头布置客房吊顶中图分类号:TU892 文献标识码:A 文章编号:1672-3791(2014)06(b)-0080-031 喷头选用概述喷头是自动喷水灭火系统组成中最基本的元件,既是感应探头,又是灭火的工具。

喷头的选型对自动喷水灭火系统很重要,关系到系统的灭火效果。

合理的选型,有利于及时、快速、有效的灭火。

不同用途和型号的喷头,分别具有不同的使用条件和安装方式,工程设计时喷头的选用需要考虑多种因素。

由于喷头的选型不当而造成失误的现象比较突出,往往会造成较大的损失。

因此,规范对不同条件下的喷头选型做出了相应的规定。

实际的工程中,有些区域如医院病房、宾馆客房、普通办公室等场所,往往不设吊顶或者局部区域不设吊顶,在满足灭火设计要求下,考虑到布置的美观性,这时就需要设置边墙型喷头。

根据《自动喷水灭火设计规范》GB50 084-2001(2005年版,以下简称《喷规》)6.1.3.3条规定:“顶板为水平面的轻危险级、中危险级Ⅰ级居室和办公室,可采用边墙型喷头。

”此外,从条文解释可知,国外对采用边墙型喷头有严格规定:(1)保护场所应为轻危险级,中危险级系统采用时需经特许。

(2)顶板必须为水平面,喷头附近不得有阻挡喷水的障碍物。

(3)洒水应喷湿一定范围墙面等。

参考国外自动喷水灭火系统基本设计数据表可知,旅馆、医院、办公室、住宅基本均属于轻危险级场所。

笔者认为,《喷规》既参考了国外相关规范,也考虑了国内的需求,根据火灾危险等级分类及边墙型喷头性能特点等实际情况,提出了边墙型喷头的使用规定。

边墙型扩展覆盖喷头一一流量系数K：115的边墙型快速响应喷头。

边墙型喷头沿墙布置，与顶板下布置的顶喷喷头比较，最不利起火点与喷头的距离大，因此感温条件差，而扩展覆盖喷头则更为明显。

为了补偿此类闭式喷感温条件较差的弱点，确定应采用“快速响应”类喷头。

【1】快速响应早期抑制喷头(ESFR)一一ESFR为early suppressionfast response sprinkler的英文缩写，响应时间指数RTI≤28±8(m·s)o·5。

用于保护高堆垛与高货架仓库的大流量特种洒水喷头。

仓库中物品的堆积高度大，火灾的竖向蔓延速度快，火灾放热速率的增长速度快，火头的位置不断提高。

此类火灾虽能较为迅速地驱动喷头，但灭火的难度大,堆垛和货架对喷水的遮挡作用大。

此种喷头的特点是，RTI数值小、动作灵敏，工作压力高、喷水的动量大、穿透力强，可增大实际送达燃烧面的灭火水量，使控灭火效果明显增强。

会展中心等物品堆积高度较低的其他类型高大空间场所，由于火焰高度低、烟气上升至顶板的距离大，致使流经喷头的烟气温度低、流速慢，烟气驱动喷头的条件差，而导致喷头动作缓慢。

因此，达到一定高度后，将难以保证喷头的开放时间，以及下喷水量能够有效覆盖火灾区域。

闭式喷头在初期火灾阶段开放，开放喷头的下喷水量有效覆盖起火范围；且送达物品燃烧面的水量大于冷却燃烧面灭火所需求的水量，是闭式系统成功控灭火的三个要素。

闭式喷头能够及时动作并有效覆盖起火范围的场所，其室内净空高度，据国外资料介绍为 8～25ft(2．4～7．5m)。

此外，我国(火灾自动报警系统设计规范)规定感温探测器的最大安装高度为8m、感烟探测器的最大安装高度为12m。

为了保证湿式系统的有效性，应控制其应用场所的最大净空高度。

采用湿式系统的场所，其室内最大净空高度不应大于表5的规定。

仅用于保护室内钢屋架等建筑构件、和设置货架内喷头的闭式系统，不受此表规定的限制。

边墙型喷头设计规范边墙型喷头的优点安装简便，在一些不考虑吊顶的房间，如办公室、客房，边墙型喷头安装比较隐蔽，与风口、灯具互不干扰，较受欢迎；边墙扩展型喷头由于保护面积大，保护跨度大，更是受到设计者的青睐。

但由于边墙型喷头与普通喷头有着不同的特点，设计时往往会出现一些问题。

1、不分场合，随意设计边墙型喷头的缺点是：与室内最不利处起火点的距离较远，影响喷头的受热，造成灭火延误，影响灭火效果。

因此国内外规范对此种喷头的使用条件要求较严，对边墙型扩展覆盖喷头使用更是有着很大限制。

我国《喷规》 6.1.3 条规定：顶板为水平面的轻危险级、中危险级I级居室和办公室，可采用边墙型喷头。

美国NFPA-13(2002年版)标准规定：边墙型喷头仅能在轻危险级场所中使用，只有在经过特别认证后，才允许在中危险级场所按经过特别认证的条件使用。

有些设计者不论场合，为了美观，随意应用的做法是错误的。

2、喷头保护跨度超过喷头的最大保护跨度边墙型喷头靠边墙安装，水是喷向其正前方的，受重力影响水流最终以抛物线状落地如图所示：从喷头至水流落地点的水平距离叫喷头的射水跨度，因其不满足“能够喷湿对面墙和邻近端墙距溅水盘1.2m高度以下的墙面”的要求，因此不能叫保护跨度。

因为从落地点至溅水盘 1.2 米高度以下的那段抛物线的水量，在保护区地面上的喷水强度不能满足标准要求，不能起到保护作用。

按照标准要求只取喷头至距喷头溅水盘 1.2 米高度处之间布水线，这段布水抛物线的水平投影叫最大保护跨度。

设计时有人误将喷头的射水跨度当做喷头的最大保护跨度来校核喷头的保护跨度是错误的。

3、喷头保护面积内喷水强度不足《喷规》表7.1.12中的数据，是标准喷头K=80,在O.IMPa的工作压力下，在喷头前喷水量占流量的70%〜80%，喷向背墙的水量占20%〜30%流量的原则下，符合喷水强度要求计算出来的。

如果选用标准边墙型喷头，且喷头的工作压力是0.1MPa可以直接套用表中的数据。

边墙型扩展覆盖喷头技术探讨本文探讨了高层旅馆客房采用边墙型扩展覆盖喷头的可行性及其设计要点，并对正确理解《自动喷水灭火系统设计规范》中的有关规定及其条文解释提出观点。

关键词：边墙型扩展覆盖喷头旅馆客房火灾危险品级标准喷头流量压力喷头的合理选型和布置在自动喷水灭火系统的设计中起着相当重要的作用。

边墙型扩展覆盖喷头是指流量系数K=115的边墙型快速响应喷头。

我国《自动喷水灭火系统设计规范》GB50084-2001（以下简称《喷规》）对边墙型标准喷头和边墙型扩展覆盖喷头都作了相关规定。

本文针对工程实例对边墙型扩展覆盖喷头提出笔者的观点。

某高层旅馆（四星级酒店）标准客房的净尺寸为×。

由于建筑专业室内不设吊顶，因美观需要，只能采用边墙型喷头。

按照我国《喷规》附录A，该旅馆客房属中危险级Ⅰ级。

方案一：该客房内喷头采用边墙型标准喷头(K=80)，按照《喷规》表边墙型标准喷头的最大保护跨度与间距（m）两排相对喷头的最大保护跨度注：1 两排相对喷头应交错布置；2 室内跨度大于两排相对喷头的最大保护跨度时，应在两排相对喷头中间增设一排喷头。

则喷头布置如图一。

图一可看出，一间客房内边墙型标准喷头多达6个，无疑加大了系统的设计流量（具体详本文后脸部份），也给客房的室内装修增添了困难.方案二：采用边墙型扩展覆盖喷头(K=115)，则喷头布置如图二。

图二可看出，采用边墙型扩展覆盖喷头，则仅需布置一个喷头。

很明显此种喷头的长处是保护面积大，安装简便，配水管道易于布置，室内装修超级方便。

图二方案二为多数设计单位采用。

但边墙型扩展覆盖喷头尚未纳入国家标准《自动喷水灭火系统洒水喷头性能要求和实验方式》GB5135-95的规定内容当中，《喷规》对此仅规定了：“顶板为水平面的轻危险级，中危险级Ⅰ级居室和办公室，可采用边墙型喷头。

”其条文解释则又称国外对采用边墙型扩展覆盖喷头有严格规定：保护场所应为轻危险级，中危险级系统采历时须经特许。

边墙喷头设计规范严重危险级生产建筑物每只喷头最大保护面积(米2) 8.0喷头最大水平间距( 米) 2.8 喷头与墙、柱面的最大间距( 米) 1.4严重危险级储存建筑物每只喷头最大保护面积(米2) 5.4 喷头最大水平间距( 米) 2.3 喷头与墙、柱面的最大间距( 米)1.1中危险级每只喷头最大保护面积(米2)12.5 喷头最大水平间距( 米)3.6 喷头与墙、柱面的最大间距( 米)1.8轻危险级每只喷头最大保护面积(米2) 21.0 喷头最大水平间距( 米)4.6 喷头与墙、柱面的最大间距( 米)2.3不知道对你有没有帮助。

边墙型喷头的设计边墙型喷头的优点安装简便，在一些不考虑吊顶的房间，如办公室、客房，边墙型喷头安装比较隐蔽，与风口、灯具互不干扰，较受欢迎；边墙扩展型喷头由于保护面积大，保护跨度大，更是受到设计者的青睐。

但由于边墙型喷头与普通喷头有着不同的特点，设计时往往会出现一些问题。

1、不分场合，随意设计边墙型喷头的缺点是：与室内最不利处起火点的距离较远，影响喷头的受热，造成灭火延误，影响灭火效果。

因此国内外规范对此种喷头的使用条件要求较严，对边墙型扩展覆盖喷头使用更是有着很大限制。

我国《喷规》6．1．3 条规定：顶板为水平面的轻危险级、中危险级I级居室和办公室，可采用边墙型喷头。

美国NFPA-13(2002年版)标准规定：边墙型喷头仅能在轻危险级场所中使用，只有在经过特别认证后，才允许在中危险级场所按经过特别认证的条件使用。

有些设计者不论场合，为了美观，随意应用的做法是错误的。

2、喷头保护跨度超过喷头的最大保护跨度边墙型喷头靠边墙安装，水是喷向其正前方的，受重力影响水流最终以抛物线状落地如图所示：从喷头至水流落地点的水平距离叫喷头的射水跨度，因其不满足“能够喷湿对面墙和邻近端墙距溅水盘1.2m高度以下的墙面”的要求，因此不能叫保护跨度。

因为从落地点至溅水盘1.2米高度以下的那段抛物线的水量，在保护区地面上的喷水强度不能满足标准要求，不能起到保护作用。

北京市规划委员会北京市公安局市规发[2004]1268号关于在民用建筑内扩大自动喷水灭火系统设制范围并颁布《简易自动喷水灭火系统设计规程》（北京市地方标准）的通告各有关单位：自动喷水灭火系统是当今应当应用广泛、技术成熟且经济合理的室内灭火设置，国家消防技术规范对建筑内安装自动喷水灭火系统已有具体规定。

为遏制公众聚集场所的火灾事故发生，保护人民生命财产安全，防止重、特大火灾的发生，北京市决定下列建筑均应设置自动喷水灭火系统：1、建筑物总面结大于2000平方米的商店、超市及其库房；2、单位建筑物面积大于2000平方米的商店、招待所、旅游度假中心；3、单位建筑面积大于1000平方米的餐馆、茶馆；4、建筑面积大于500平方米，设制在民用建筑内的商店、对外营业餐厅及其厨房、地下室旅馆；5、独立建造的国家标准《建筑设计防火规范》所定义的歌舞娱乐放映游艺场所，凡建筑面积大于500平方米时，均应设置自动喷水灭火系统。

由北京市建筑设计标准化办公室组织，北京市公安局消防局、公安部天津消防研究所主编的《简易自动喷水灭火系统设计规程》（DBJ01-617-2004），经北京市规划委员会、北京市公安局审定，批准为北京市地方标准，自通告发布之日起正式执行。

《简易自动喷水灭火系统设计规程》是对国家标准《自动喷水灭火系统设计规范》的补充。

工程建设首先要执行国家标准，当国家标准尚未规定，但符合北京市应设置简易自动喷水灭火系统条件的场所，应执行本规程。

本通告自公布之日起，上述1—5项范围内的已建建筑物凡未达到本通告要求的，应由所属单位加紧设置自动喷水灭火系统，并保证在12个月内通过验收。

各区县公安消防监督机构负责监督实施。

本规程由北京市建筑设计标准化办公室负责出版发行，北京市公安局消防局负责具体解释工作。

北京市规划委员会北京市公安局二00四年十一月二十六日目次1 总则 (1)2 名词术语 (1)3 简易自动喷水灭火系统设计参数 (2)4 系统组件和管道 (2)4.1 喷头 (2)4.2 报警阀组 (2)4.3 水流指示器 (3)4.4 末端试水阀 (3)4.5 水泵结合器 (3)4.6 倒流防止器 (3)4.7 消防给水 (3)4.8 管材及其连接件 (4)5 喷头布置 (4)5.1 一般原则 (4)5.2 直立、下垂型标准喷头 (5)5.3 直立、下垂型扩展覆盖喷头 (5)5.4 边墙型扩展覆盖喷头 (5)条文说明 (6)1 总则1.0.1 为了充分发挥自动喷水灭火系统保护生命和财产的作用，正确、合理地设计简易自动喷水灭火系统，结合北京市城市建设的实际情况、特制定本规程。

喷头的合理选型和布置在自动喷水灭火系统的设计中起着至关重要的作用。

边墙型扩展覆盖喷头是指流量系数K=115的边墙型快速响应喷头。

我国《自动喷水灭火系统设计规范》GB50084-2001（以下简称《喷规》）对边墙型标准喷头和边墙型扩展覆盖喷头都作了相关规定。

本文针对工程实例对边墙型扩展覆盖喷头提出笔者的看法。

某高层旅馆（四星级酒店）标准客房的净尺寸为7.0m×4.0m。

由于建筑专业室内不设吊顶，因美观需要，只能采用边墙型喷头。

根据我国《喷规》附录A，该旅馆客房属中危险级Ⅰ级。

方案一：该客房内喷头采用边墙型标准喷头(K=80)，根据《喷规》表7.1.12边墙型标准喷头的最大保护跨度与间距（m）则喷头布置如图一。

图一可看出，一间客房内边墙型标准喷头多达6个，无疑加大了系统的设计流量（具体详本文后面部份），也给客房的室内装修增添了困难.方案二：采用边墙型扩展覆盖喷头(K=115)，则喷头布置如图二。

图二可看出，采用边墙型扩展覆盖喷头，则仅需布置一个喷头。

很明显此种喷头的优点是保护面积大，安装简便，配水管道易于布置，室内装修非常方案二为多数设计单位采用。

但边墙型扩展覆盖喷头尚未纳入国家标准《自动喷水灭火系统洒水喷头性能要求和试验方法》GB5135-95的规定内容之中，《喷规》6.1.3对此仅规定了：“顶板为水平面的轻危险级，中危险级Ⅰ级居室和办公室，可采用边墙型喷头。

”其条文解释则又称国外对采用边墙型扩展覆盖喷头有严格规定：保护场所应为轻危险级，中危险级系统采用时须经特许。

美国NFPA13（1996年版）确实有此规定。

这就给设计人员带来了困惑，高层旅馆客房究竟能否采用边墙型扩展覆盖喷头呢？其实，设置场所火灾危险等级的划分标准各国不尽相同。

英美国家与我国差异较大。

高层旅馆客房在我国属中危险级Ⅰ级，但在英美日德等国均属于轻危险级。

可见高层旅馆客房采用边墙型扩展覆盖喷头在国外也是允许的。

另外，火灾调查发现，许多旅馆客房火灾只有少量的可燃物燃烧，即造成室内人员CO中毒死亡。

1、易熔合金喷头：不怕冻，不怕碰，比玻璃球喷头稍贵；玻璃球喷头：怕冻，怕碰，但其为最普通与常用型，因其自身怕冻怕碰的弱点，因此临街面的玻璃橱窗内的喷头选用易熔合金；寒冷地区地下车库一层、地下车库二层入口30m范围内采用易熔合金喷头；2、直立型喷头：向上喷下垂型喷头：向下喷，也叫吊顶型喷头边墙型喷头：侧喷边墙扩展型喷头：侧喷，由于室内空间距离加大，因此要求喷头流量与扬程也要加大，喷淋泵的流量与扬程会因其加大也可能不受影响，例如以最高处来定压力的喷淋系统选用为扩展型喷头，则喷淋水泵扬程必加大，反之不需要；普通喷头或边墙型喷头最不利点压力要求大概7-10m，扩展型则为20m。

3、温级：易熔合金的温级为72°c，玻璃球喷头温级为68°c，当选用哪种喷头时温级就已经确定，而对于一些特殊场所，温级会有特殊要求，如厨房灶台上部选用玻璃球喷头（温级为93°），厨房其他部位选用玻璃球喷头（温级为79°），热交换站选用玻璃球喷头（温级为79°），其他无特殊温度处选用玻璃球喷头（温级为68°），4、流量系数K值：除扩展型喷头K=115外其他正常喷头为K=80。

5、喷头的选用原则⑴闭式喷头的安装高度，要求满足“使喷头及时受热开放、并使开放喷头的洒水有效覆盖起火范围”的条件。

超过上述高度，喷头将不能及时受热开放，而且喷头开放后的洒水可能达不到覆盖起火范围的预期目的，出现火灾在喷水范围之外蔓延的现象，使系统不能有效发挥控灭火的作用。

⑵不同使用条件下对喷头选型的规定。

实际工程中，由于喷头的选型不当而造成失误的现象比较突出。

不同用途和型号的喷头，分别具有不同的使用条件和安装方式。

喷头的选型、安装方式、方位合理与否，将直接影响喷头的动作时间和布水效果。

当设置场所不设吊顶，且配水管道沿梁下布置时，火灾热气流将在上升至顶板后水平蔓延。

此时只有向上安装直立型喷头，才能使热气流尽早接触和加热喷头热敏元件。

1.产品概述快速响应扩展覆盖面隐蔽水平边墙型喷头是一种小型小型焊接杠杆式的喷头，适用于轻度，中危I 危险等级保护区域，如教堂、宾馆客房、办公室等,其最大保护范围可达5.5mx6.7m 。

该喷头安装在平屋顶下方的墙上或梁侧。

配有齐平形盖板，小巧美观，具有装饰性，为了符合设计要求和现场美观，喷头盖板可以有多种颜色喷涂来满足业主个性要求。

通常用该隐蔽水平边墙型替代下垂或直立型喷头。

“扣压"和“旋出"的技术设计便于施工的安装。

“旋出"的功能设计可以避免盖板的不正常脱落。

当保护区吊顶部分区域需要更换时，可先拆除喷头盖板，待吊顶更换后重新“扣压"上盖板。

此洒水喷头具有多种款式的涂层、温度可供选择，以满足设计的不同要求。

内部溅水盘和密封组件系由一热感应熔断连杆固定。

保护区发生火灾时，若现场温度接近洒水头的动作温度，洒水喷头的盖板将会首先自行脱落。

如温度继续上升，喷头中的热敏感熔断连杆会动作，释放出溅水盘，启动喷头洒水。

2.技术数据(1)盖板外观：拉丝铬、白色、象牙色和黑色公称动作温度：74℃（配57℃盖板）(2)cULus 认证保护面积表快速响应扩展覆盖面积K=115易熔合金隐蔽水平边墙型洒水喷头产品型号螺纹口径VK6803/4"NPT (DN20)流量特性系数K115产品认证cULus最大工作压力1.2MPa 安装方式水平边墙型喷头最大覆盖面积K 系数喷头中心线离吊顶距离mm最小供水要求升/分@巴4.3mx6.7m 115112--314117.3L/min @1.04bar 4.9mx4.9m 115112--31498.4L/min @0.73bar 4.9mx5.5m 115112--314109.8L/min @0.91bar4.9mx6.2m 115112--314121.1L/min @1.1bar 4.9mx6.7m 115112--314136.3L/min @1.4bar5.5mx5.5m 115112--314124.9L/min @1.2bar 5.5mx6.2m 115112--314136.3L/min @1.4bar 5.5mx6.7m115112--314151.4L/min @1.72bar16208专用扳手的内部结构与喷头体和保护帽的结构是相配的两个“TOP ”始终处于同一位置喷头体喷头专用扳手16208W/R （须自备1/2"套筒扳手）如图定位喷头和专用扳手，然后把扳手推进喷头体和保护帽天花板保持“TOP ”边与天花板平行须保证喷头中心线离天花板距离在112~314之内标志“TOP ”安装完成之后，须保证标志“TOP ”的位置如图所示喷头体中心线即为专用扳手的中心线3/4"NPT （DN20）墙面开孔直径Φ56喷头保护帽注：安装盖板时可用手掌心小心压入至喷头体最大55.5最小49.26.3Φ84.1(3)安装示意图。

边墙扩展覆盖型快速喷头计算书
1.校核边墙扩展覆盖型快速喷头的保护距离：
按喷头工作压力下能够喷湿对面墙和邻近端墙距溅水盘1.2m高度以下的墙面确定。

按边墙扩展覆盖型ZSTB-20喷头的喷射曲线，工作压力0.1MPa 时，经查图表，其正面的保护距离为4.4米，侧面的保护距离为2.5米。

本工程宿舍楼内西侧标准宿舍房间的正面喷射距离为3.4米，侧面喷射距离不大于1.7米；东侧标准宿舍房间的正面喷射距离为3.85米，侧面喷射距离不大于1.5米，可以满足要求。

2.校核边墙扩展覆盖型（K=115）喷射强度：
喷头的流量为：q=k(10P)1/2=115*(10*0.1)1/2=115L/min
本工程宿舍楼内西侧标准宿舍房间侧喷区域面积为13.88平方米，设置2个边墙扩展型喷头，东侧标准宿舍房间侧喷区域面积为19.90平方米，设置3个边墙扩展型喷头，平均喷水强度为（K=115，有效保护流量按全流量的80％计）：
西侧标准宿舍侧喷区域内的喷射强度：
0.8X115X2/13.88＝13.2L/min.m2 >6L/min.m2（中危I级）
东侧标准宿舍侧喷区域内的喷射强度：
0.8X115X3/19.90＝13.8L/min.m2 >6L/min.m2（中危I级）
能满足要求。

厦门理工学院建筑设计院
2010.5.15。

边墙型扩展覆盖喷头一一流量系数K：115的边墙型快速响应喷头。

边墙型喷头沿墙布置，与顶板下布置的顶喷喷头比较，最不利起火点与喷头的距离大，因此感温条件差，而扩展覆盖喷头则更为明显。

为了补偿此类闭式喷感温条件较差的弱点，确定应采用“快速响应”类喷头。

欧阳歌谷（2021.02.01）快速响应早期抑制喷头(ESFR)一一ESFR为early suppressionfast response sprinkler的英文缩写，响应时间指数RTI≤28±8(m·s)o·5。

用于保护高堆垛与高货架仓库的大流量特种洒水喷头。

仓库中物品的堆积高度大，火灾的竖向蔓延速度快，火灾放热速率的增长速度快，火头的位置不断提高。

此类火灾虽能较为迅速地驱动喷头，但灭火的难度大,堆垛和货架对喷水的遮挡作用大。

此种喷头的特点是，RTI数值小、动作灵敏，工作压力高、喷水的动量大、穿透力强，可增大实际送达燃烧面的灭火水量，使控灭火效果明显增强。

会展中心等物品堆积高度较低的其他类型高大空间场所，由于火焰高度低、烟气上升至顶板的距离大，致使流经喷头的烟气温度低、流速慢，烟气驱动喷头的条件差，而导致喷头动作缓慢。

因此，达到一定高度后，将难以保证喷头的开放时间，以及下喷水量能够有效覆盖火灾区域。

闭式喷头在初期火灾阶段开放，开放喷头的下喷水量有效覆盖起火范围；且送达物品燃烧面的水量大于冷却燃烧面灭火所需求的水量，是闭式系统成功控灭火的三个要素。

闭式喷头能够及时动作并有效覆盖起火范围的场所，其室内净空高度，据国外资料介绍为 8～25ft(2．4～7．5m)。

此外，我国(火灾自动报警系统设计规范)规定感温探测器的最大安装高度为8m、感烟探测器的最大安装高度为12m。

为了保证湿式系统的有效性，应控制其应用场所的最大净空高度。

采用湿式系统的场所，其室内最大净空高度不应大于表5的规定。

仅用于保护室内钢屋架等建筑构件、和设置货架内喷头的闭式系统，不受此表规定的限制。
