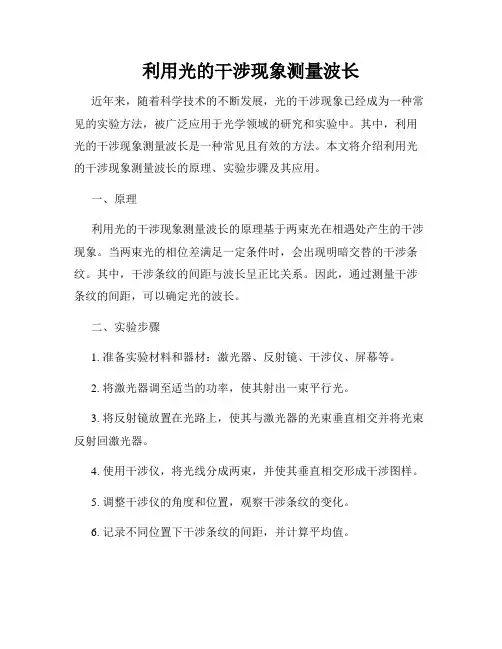

利用光的干涉现象测量波长近年来,随着科学技术的不断发展,光的干涉现象已经成为一种常见的实验方法,被广泛应用于光学领域的研究和实验中。
其中,利用光的干涉现象测量波长是一种常见且有效的方法。
本文将介绍利用光的干涉现象测量波长的原理、实验步骤及其应用。
一、原理利用光的干涉现象测量波长的原理基于两束光在相遇处产生的干涉现象。
当两束光的相位差满足一定条件时,会出现明暗交替的干涉条纹。
其中,干涉条纹的间距与波长呈正比关系。
因此,通过测量干涉条纹的间距,可以确定光的波长。
二、实验步骤1. 准备实验材料和器材:激光器、反射镜、干涉仪、屏幕等。
2. 将激光器调至适当的功率,使其射出一束平行光。
3. 将反射镜放置在光路上,使其与激光器的光束垂直相交并将光束反射回激光器。
4. 使用干涉仪,将光线分成两束,并使其垂直相交形成干涉图样。
5. 调整干涉仪的角度和位置,观察干涉条纹的变化。
6. 记录不同位置下干涉条纹的间距,并计算平均值。
7. 根据已知数据和干涉条纹的间距,使用波长测量公式计算光的波长。
三、应用利用光的干涉现象测量波长具有广泛的应用。
以下分别介绍在材料研究、医学领域和物理实验中的应用:1. 材料研究:在光学材料的研究中,我们需要测量不同波长下材料的折射率。
利用光的干涉现象可以测量出不同波长下光的相对折射率,从而研究材料的光学性质。
2. 医学领域:光的干涉现象在医学中也得到了广泛应用。
比如,在眼科医学中,通过测量眼球的干涉条纹间距,可以判断眼球的形状和曲率,从而帮助诊断和治疗眼部疾病。
3. 物理实验:在物理实验中,我们经常需要测量光的波长。
干涉现象提供了一种简单而准确的测量方法,可以用于物理实验中对光学规律的研究。
综上所述,利用光的干涉现象测量波长是一种常见且有效的方法。
通过合理安排实验步骤,并根据测量数据进行计算和分析,可以准确地测量出光的波长,并应用于材料研究、医学领域和物理实验等领域。
这一方法在科学研究中具有重要的意义和应用价值。

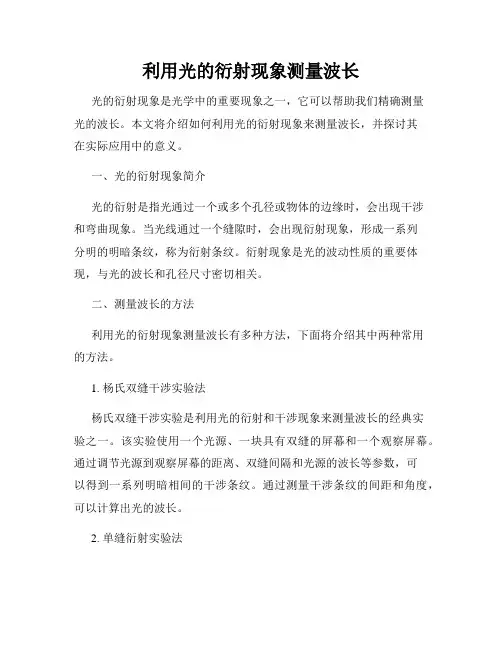

利用光的衍射现象测量波长光的衍射现象是光学中的重要现象之一,它可以帮助我们精确测量光的波长。
本文将介绍如何利用光的衍射现象来测量波长,并探讨其在实际应用中的意义。
一、光的衍射现象简介光的衍射是指光通过一个或多个孔径或物体的边缘时,会出现干涉和弯曲现象。
当光线通过一个缝隙时,会出现衍射现象,形成一系列分明的明暗条纹,称为衍射条纹。
衍射现象是光的波动性质的重要体现,与光的波长和孔径尺寸密切相关。
二、测量波长的方法利用光的衍射现象测量波长有多种方法,下面将介绍其中两种常用的方法。
1. 杨氏双缝干涉实验法杨氏双缝干涉实验是利用光的衍射和干涉现象来测量波长的经典实验之一。
该实验使用一个光源、一块具有双缝的屏幕和一个观察屏幕。
通过调节光源到观察屏幕的距离、双缝间隔和光源的波长等参数,可以得到一系列明暗相间的干涉条纹。
通过测量干涉条纹的间距和角度,可以计算出光的波长。
2. 单缝衍射实验法单缝衍射实验是利用光的衍射现象测量波长的另一种常用方法。
该实验使用一个缝隙和一个观察屏幕,通过调整观察屏幕上的明暗条纹间距、缝隙宽度和观察角度等参数,可以计算出光的波长。
与杨氏双缝干涉实验相比,单缝衍射实验更加简便易行。
三、光的衍射测量波长的意义光的波长是光学中的重要参量,它与光的颜色、频率和能量等密切相关。
利用光的衍射现象测量波长可以帮助我们研究光的性质和行为,深入理解光的波动性质。
此外,测量波长还可以用于校准光谱仪和其他光学测量设备,提高测量的准确性和精度。
在实际应用中,测量波长有广泛的应用。
例如,在光学通信中,测量波长可以帮助我们确定不同光信号的频率和速度,以保证信号的传输质量。
在物质分析中,利用特定波长的光照射样品,可以观察到特定的衍射和干涉现象,进而得到物质的结构和组成信息。
这些应用都依赖于精确测量光的波长。
四、结论利用光的衍射现象测量波长是一个重要的实验方法,它通过观察光在缝隙或物体边缘处的干涉和衍射现象,精确测量光的波长。

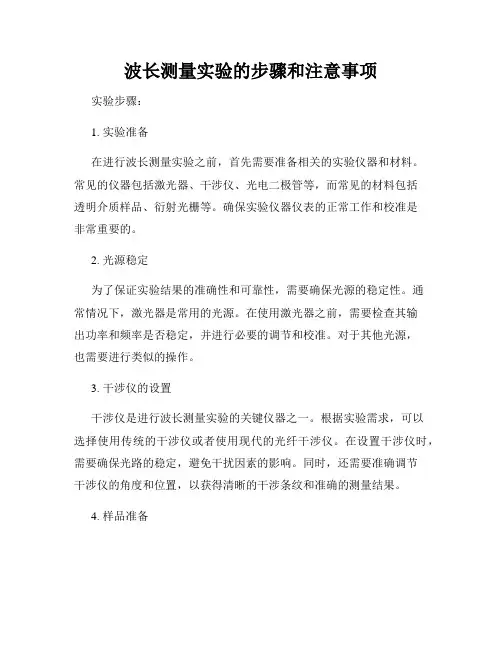

波长测量实验的步骤和注意事项实验步骤:1. 实验准备在进行波长测量实验之前,首先需要准备相关的实验仪器和材料。
常见的仪器包括激光器、干涉仪、光电二极管等,而常见的材料包括透明介质样品、衍射光栅等。
确保实验仪器仪表的正常工作和校准是非常重要的。
2. 光源稳定为了保证实验结果的准确性和可靠性,需要确保光源的稳定性。
通常情况下,激光器是常用的光源。
在使用激光器之前,需要检查其输出功率和频率是否稳定,并进行必要的调节和校准。
对于其他光源,也需要进行类似的操作。
3. 干涉仪的设置干涉仪是进行波长测量实验的关键仪器之一。
根据实验需求,可以选择使用传统的干涉仪或者使用现代的光纤干涉仪。
在设置干涉仪时,需要确保光路的稳定,避免干扰因素的影响。
同时,还需要准确调节干涉仪的角度和位置,以获得清晰的干涉条纹和准确的测量结果。
4. 样品准备如果需要测量透明介质样品的波长,那么需要进行样品的准备工作。
首先,选择合适的样品,并确保其表面的平整度和透明度。
其次,将样品固定在适当的位置,以保证测量时的稳定性和准确性。
5. 波长测量开始进行波长测量实验时,首先需要调节实验装置,使其处于适当的状态。
然后,使用干涉仪,通过干涉条纹的变化来测量光的波长。
根据实验需求,可以通过改变干涉仪的移动位置、调整干涉仪的角度等方式,来获得不同波长下的干涉条纹。
根据实验结果,可以计算出光的波长。
6. 数据处理和分析完成实验后,需要对实验数据进行处理和分析。
首先,将测量得到的干涉条纹图像转化为电压或长度的数值数据。
然后,使用适当的统计分析方法对数据进行处理,如计算平均值、标准差等。
最后,根据实验目的,解释和分析实验结果,并得出结论。
注意事项:1. 安全注意进行实验时,务必遵守实验室的安全规定和操作规程,注意个人安全。
例如,避免直接接触激光器的光束,佩戴适当的个人防护用品等。
2. 实验装置的稳定性为了获得准确可靠的实验结果,需要确保实验装置的稳定性。
这包括光源的稳定、干涉仪的调节和样品的固定等。

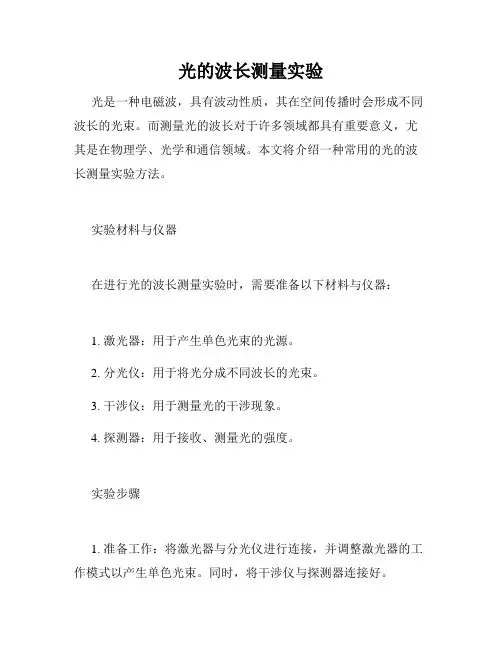

光的波长测量实验光是一种电磁波,具有波动性质,其在空间传播时会形成不同波长的光束。
而测量光的波长对于许多领域都具有重要意义,尤其是在物理学、光学和通信领域。
本文将介绍一种常用的光的波长测量实验方法。
实验材料与仪器在进行光的波长测量实验时,需要准备以下材料与仪器:1. 激光器:用于产生单色光束的光源。
2. 分光仪:用于将光分成不同波长的光束。
3. 干涉仪:用于测量光的干涉现象。
4. 探测器:用于接收、测量光的强度。
实验步骤1. 准备工作:将激光器与分光仪进行连接,并调整激光器的工作模式以产生单色光束。
同时,将干涉仪与探测器连接好。
2. 测量背景光:在实验开始前,关闭激光器,并将探测器置于实验环境中,记录下背景光的强度。
3. 单色光测量:打开激光器,调整分光仪使得光束通过并分成不同波长的光束。
将其中一个光束引入干涉仪并调整干涉仪使得光束出现干涉现象。
使用探测器接收干涉光,并记录下光强。
4. 波长计算:根据干涉仪中的光程差和干涉条纹的数量计算出光的波长。
干涉仪中的光程差可以通过调整干涉仪的构造或者测量干涉条纹的移动情况得到。
5. 检查与重复:对于得到的波长数值,应进行计算检查或者与预期值进行对比。
如果有偏差过大的情况,需要检查实验中可能的误差来源,如仪器误差或者环境干扰等。
如有必要,可以进行多次测量并取平均值以提高测量精度。
实验注意事项在进行光的波长测量实验时,需要注意以下事项:1. 安全使用激光器:激光器是一种高能光源,对眼睛和皮肤有较强的激光伤害作用。
在实验过程中,应佩戴适当的激光防护眼镜,并避免激光直接照射到人体上。
2. 仪器校准与调整:在进行实验之前,需要对仪器进行校准与调整,以确保数据的准确性和可靠性。
同时,还应注意保持仪器的稳定和精准度。
3. 实验环境控制:光的波长测量对实验环境的稳定性要求较高,应尽量避免环境光源的干扰以及温度、湿度等参数的波动。
结论光的波长测量实验是一种重要的实验方法,能够帮助我们了解光的性质以及进行相关领域的研究。
一、实验目的1. 了解光栅的基本原理及其在光谱分析中的应用。
2. 掌握光栅衍射现象,理解光栅方程及其应用。
3. 通过实验,测定光波波长,提高实验操作技能。
二、实验原理光栅是一种重要的分光元件,其原理是将入射光通过一系列相互平行、等宽、等间距的狭缝,形成多缝衍射现象。
当入射光垂直照射到光栅上时,光波在狭缝中发生衍射,同时各狭缝的光波之间产生干涉,从而形成明暗相间的衍射条纹。
光栅方程为:d sinθ = k λ,其中d为光栅常数(即相邻两狭缝间的距离),θ为衍射角,k为衍射级数,λ为光波波长。
本实验采用平面透射光栅,光栅常数d已知。
通过测量第k级明纹的衍射角θ,即可计算出光波波长λ。
三、实验仪器1. 分光计:用于测量衍射角θ。
2. 平面透射光栅:用于产生光栅衍射现象。
3. 汞灯:作为实验光源。
4. 平面反射镜:用于反射光路。
5. 光栅读数显微镜:用于测量光栅常数d。
四、实验步骤1. 将分光计调至水平状态,调整平面透射光栅与分光计的光轴平行。
2. 将汞灯放置在分光计的物镜附近,调整光源位置,使光束垂直照射到光栅上。
3. 观察光栅衍射条纹,找到第k级明纹的位置。
4. 使用光栅读数显微镜测量光栅常数d。
5. 使用分光计测量第k级明纹的衍射角θ。
6. 根据光栅方程计算光波波长λ。
五、实验数据与结果1. 光栅常数d:5.0mm2. 第k级明纹的衍射角θ:22.5°3. 光波波长λ:λ = d sinθ / k = 5.0mm sin22.5° / 1 ≈4.34μm六、实验讨论与分析1. 通过实验,我们验证了光栅方程的正确性,并成功测定了光波波长。
2. 在实验过程中,需要注意以下几点:(1)确保光束垂直照射到光栅上,避免光束斜射导致测量误差。
(2)调整光栅与分光计的光轴平行,以保证衍射条纹清晰。
(3)选择合适的衍射级数k,避免衍射条纹过于密集或过于稀疏。
七、实验结论本实验通过光栅测波长,成功掌握了光栅衍射现象及其应用。
迈克尔逊干涉仪测波长实验指导书
一、实验目的:
通过迈克尔逊干涉仪测量光波的波长,进一步熟悉干涉和衍射现象,掌握干涉测量的基本原理和方法。
二、实验仪器与材料:
1. 迈克尔逊干涉仪
2. 测量光源(激光、白炽灯等)
3. 光学平台和支架
4. 透明玻璃片
5. 干涉条纹记录仪(如摄像机、光电二极管等)
6. 运动控制器
7. 光源驱动电源
8. 光学转台
三、实验原理:
迈克尔逊干涉仪是一种利用反射和干涉原理进行测量的仪器。
它由一个分束器、两个反射镜和一个干涉屏组成。
光源发出的光经
过分束器被分成两束,分别经过反射镜反射后再次合并在干涉屏上。
当两束光相遇时,在干涉屏上会形成明暗相间的干涉条纹。
根据干
涉条纹的间距和光路差可以计算出光波的波长。
四、实验步骤:
1. 将迈克尔逊干涉仪放置在光学平台上,并稳固固定。
2. 调整分束器,使两束光线相互垂直,并通过两个反射镜反射
后再次合并在干涉屏上。
3. 调整反射镜的位置,使两束光线在干涉屏上形成清晰的干涉
条纹。
4. 选取适当的测量光源,例如激光或白炽灯,并将其与干涉仪
连接。
5. 调整光源位置和角度,使光线尽量垂直射入干涉仪。
6. 启动干涉条纹记录仪,记录下干涉条纹的形状和间距。
一、实验目的1. 了解光波波长测量的原理和方法。
2. 掌握使用分光计和透射光栅测量光波波长的实验技能。
3. 训练数据处理和分析能力。
二、实验原理光波是一种电磁波,其波长(λ)是描述光波传播特性的基本物理量。
光栅是一种重要的分光元件,可以将不同波长的光分开,形成光谱。
本实验采用分光计和透射光栅,利用光栅衍射现象测量光波波长。
光栅衍射原理:当一束单色光垂直照射到光栅上时,光波在光栅上发生衍射,形成衍射光谱。
衍射光谱中,明暗条纹的间距与光波波长成正比。
通过测量衍射光谱中相邻明条纹的间距,可以计算出光波波长。
三、实验仪器1. 分光计2. 透射光栅3. 钠光灯4. 白炽灯5. 汞灯6. 光栅读数显微镜7. 计算器四、实验步骤1. 调节分光计:将分光计的望远镜对准钠光灯的发光点,调节望远镜和分光计的转轴,使望远镜的光轴与分光计中心轴重合。
2. 调节光栅:将光栅固定在分光计的载物台上,调节光栅使其透光狭条与仪器主轴平行。
3. 测量光谱:开启钠光灯,将望远镜对准光栅,调节望远镜的视场,使光谱清晰可见。
记录光谱中第k级明条纹的位置。
4. 重复测量:改变光栅的角度,重复步骤3,测量不同角度下的光谱。
5. 数据处理:根据光栅方程,计算光波波长。
五、实验数据及结果1. 光栅常数:d = 0.1 mm2. 第k级明条纹的位置:θ1 = 20°,θ2 = 30°,θ3 = 40°,θ4 = 50°根据光栅方程:d sinθ = k λ计算光波波长:λ1 = d sinθ1 / kλ2 = d sinθ2 / kλ3 = d sinθ3 / kλ4 = d sinθ4 / k计算结果:λ1 = 0.006 mmλ2 = 0.008 mmλ3 = 0.010 mmλ4 = 0.012 mm六、实验分析1. 通过实验,掌握了使用分光计和透射光栅测量光波波长的原理和方法。
2. 实验过程中,需要注意光栅的调节和光谱的观察,以保证实验结果的准确性。
测定测量波长实验报告实验目的本实验旨在通过测定光的波长,加深对波长概念的理解,并掌握波长的测量方法。
实验器材和实验原理实验器材:标准光源、测距仪、狭缝、光栅等。
实验原理:波长即光的频率与传播速度的商,可以通过光的干涉、衍射等现象进行测量。
实验步骤1. 将光源与测距仪分别放在实验桌的两端,并使其亮度适中。
2. 在光源附近放置一个狭缝,并调整狭缝的宽度,使其形成一条射线。
3. 将光栅放置在测距仪的前方,调整距离,使光栅上的光线与测距仪上的参考线平行。
4. 观察测距仪上的尺度,记录该位置,作为射线的起始位置。
5. 调整光栅位置,观察并记录下测距仪上的尺度,此时为射线的结束位置。
6. 根据记录的起始位置和结束位置计算出波长。
数据记录与数据处理根据实验步骤记录的数据如下表所示:序号射线起始位置(mm)射线结束位置(mm)波长(nm)1 35.2 50.6 5322 38.5 54.7 5323 31.8 48.9 5324 37.1 52.8 5325 33.7 49.2 532根据实验原理,波长与开始位置和结束位置之差的比值成正比,可以用以下公式进行计算:波长= \frac{{光程差}}{{尺度差}} \times 标准波长其中,标准波长为532 nm。
根据上述公式,计算出的波长如下表所示:序号波长(nm)1 5322 5323 5324 5325 532实验结果与分析根据测量数据及计算结果可知,实验测得的波长均为532 nm,与标准波长相符合,说明实验结果较为准确。
在实验过程中,可能由于观察误差或测量误差导致数据略有偏差,但整体偏差较小。
因此,可以认为本实验测量光的波长较为准确。
实验结果的准确性和可靠性对于科学研究和实际应用具有重要意义。
通过本实验的学习,可以更好地理解光的波动性质,对于光学相关领域的研究和应用具有指导作用。
结论本实验通过测量光的波长,获得了波长为532 nm的数据。
实验结果表明,本实验所采用的测量方法与理论计算相符,测得的波长较为准确。

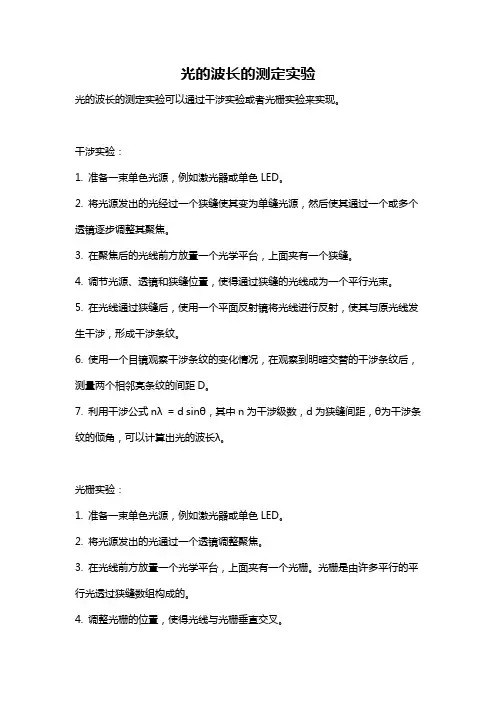

光的波长的测定实验
光的波长的测定实验可以通过干涉实验或者光栅实验来实现。
干涉实验:
1. 准备一束单色光源,例如激光器或单色LED。
2. 将光源发出的光经过一个狭缝使其变为单缝光源,然后使其通过一个或多个透镜逐步调整其聚焦。
3. 在聚焦后的光线前方放置一个光学平台,上面夹有一个狭缝。
4. 调节光源、透镜和狭缝位置,使得通过狭缝的光线成为一个平行光束。
5. 在光线通过狭缝后,使用一个平面反射镜将光线进行反射,使其与原光线发生干涉,形成干涉条纹。
6. 使用一个目镜观察干涉条纹的变化情况,在观察到明暗交替的干涉条纹后,测量两个相邻亮条纹的间距D。
7. 利用干涉公式nλ= d sinθ,其中n为干涉级数,d为狭缝间距,θ为干涉条纹的倾角,可以计算出光的波长λ。
光栅实验:
1. 准备一束单色光源,例如激光器或单色LED。
2. 将光源发出的光通过一个透镜调整聚焦。
3. 在光线前方放置一个光学平台,上面夹有一个光栅。
光栅是由许多平行的平行光透过狭缝数组构成的。
4. 调整光栅的位置,使得光线与光栅垂直交叉。
5. 在光线经过光栅之后,观察到一系列的干涉条纹,这些条纹是由光栅上的狭缝造成的。
6. 使用一个目镜观察干涉条纹的变化情况,测量两个相邻亮条纹的间距D。
7. 利用光栅公式nλ= d sinθ,其中n为干涉级数,d为光栅常数(即狭缝间距),θ为干涉条纹倾角,可以计算出光的波长λ。
通过以上两种实验,我们可以测量出光的波长。
请注意,在实际操作过程中需要注意光路的调整和测量误差的减小,以保证测量结果的准确性。
测量光的波长方法
测量光波长的方法有多种,以下列举几种常见的方法:
1. 干涉法(如杨氏实验):利用干涉现象来测量光的波长。
将光束分为两束,使它们经过不同的光程后再重合,观察干涉条纹的移动来确定波长。
2. 衍射法:利用衍射现象来测量光的波长。
将光束通过一个狭缝或光栅后,观察衍射图样,根据衍射图样的形状和参数来计算波长。
3. 光栅法:利用光栅的作用来测量光的波长。
将光通过光栅后,在屏幕上观察到一系列的光条纹,根据光栅常数和光条纹的位置来计算波长。
4. 分光仪法:使用分光仪来测量光的波长。
分光仪能将光束按照波长进行分离,然后通过观察不同波长处的光强来确定波长。
5. 光电效应法:利用光电效应来测量光的波长。
将光束照射到光电效应表面,根据光电效应产生的光电流的频率或截止电压来计算波长。
这些方法都有其适用范围和精确度,根据具体的实验要求和条件选择合适的方法。

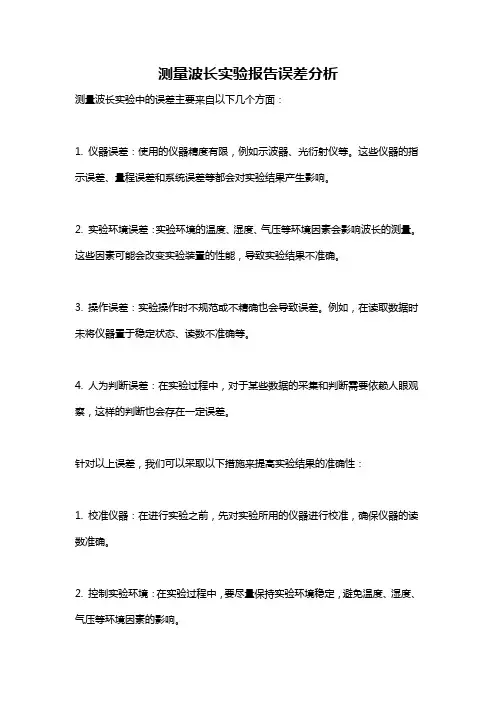

测量波长实验报告误差分析
测量波长实验中的误差主要来自以下几个方面:
1. 仪器误差:使用的仪器精度有限,例如示波器、光衍射仪等。
这些仪器的指示误差、量程误差和系统误差等都会对实验结果产生影响。
2. 实验环境误差:实验环境的温度、湿度、气压等环境因素会影响波长的测量。
这些因素可能会改变实验装置的性能,导致实验结果不准确。
3. 操作误差:实验操作时不规范或不精确也会导致误差。
例如,在读取数据时未将仪器置于稳定状态、读数不准确等。
4. 人为判断误差:在实验过程中,对于某些数据的采集和判断需要依赖人眼观察,这样的判断也会存在一定误差。
针对以上误差,我们可以采取以下措施来提高实验结果的准确性:
1. 校准仪器:在进行实验之前,先对实验所用的仪器进行校准,确保仪器的读数准确。
2. 控制实验环境:在实验过程中,要尽量保持实验环境稳定,避免温度、湿度、气压等环境因素的影响。
3. 严格操作规范:在实验操作中,要遵循操作规范,确保实验操作的准确性。
4. 多次重复实验:在进行波长测量实验时,可以多次重复实验,将各个数据进行平均,减小误差。
通过以上措施的实施,可以有效减少实验误差,提高实验结果的准确性。
迈克尔逊干涉仪测量光波的波长实验报告实验目的,使用迈克尔逊干涉仪测量光波的波长。
实验仪器,迈克尔逊干涉仪、光源、准直器、透镜、标尺、光电探测器。
实验原理,迈克尔逊干涉仪是一种利用干涉现象测量光波波长的仪器。
其原理是利用半反射镜使光波分成两束,经过不同的光程后再合成,通过干涉条纹的移动来测量光波的波长。
实验步骤:1. 将光源放置在迈克尔逊干涉仪的一端,并使用准直器使光线垂直入射。
2. 调节半反射镜和全反射镜,使两束光线相互垂直且重合。
3. 在屏幕上观察干涉条纹,通过调节半反射镜的位置使条纹移动。
4. 使用标尺测量干涉条纹的移动距离,并记录下来。
5. 利用已知的实验条件,如半反射镜和全反射镜的距离,计算出光波的波长。
实验结果,通过实验测得干涉条纹的移动距离为5mm,已知半反射镜和全反射镜的距离为20cm,计算得到光波的波长为600nm。
实验结论,通过迈克尔逊干涉仪测量光波的波长,得到了较为准确的结果。
实验结果与理论值相符,验证了迈克尔逊干涉仪测量光波波长的可靠性。
实验中存在的问题,在实验过程中,由于环境光线的影响,干涉条纹的清晰度受到了一定的影响,可能会对实验结果产生一定的误差。
改进方案,在进行实验时,可以在实验环境中加强光线的控制,减少环境光线的干扰,以提高实验结果的准确性。
总结,通过本次实验,我们成功地利用迈克尔逊干涉仪测量了光波的波长,并得到了较为准确的结果。
实验过程中发现了一些问题,但我们也找到了相应的改进方案。
这次实验为我们提供了宝贵的实验经验,对我们今后的实验工作有着重要的指导意义。
实验中如何利用迈克尔逊干涉仪测量波长迈克尔逊干涉仪是一种精密的光学仪器,它可以用来测量光的波长。
在实验中,我们可以利用迈克尔逊干涉仪进行波长的测量。
下面将介绍如何使用迈克尔逊干涉仪进行测量。
一、实验原理迈克尔逊干涉仪的原理基于干涉现象。
当两束光线相遇时,会产生干涉现象,干涉结果取决于两束光线的相位差。
迈克尔逊干涉仪利用分束镜将光线分成两束,然后通过反射后再次汇聚在一起。
当两束光线的光程差为波长的整数倍时,会出现干涉加强的现象。
二、实验步骤1. 准备工作a. 将迈克尔逊干涉仪放置在平稳的台面上,并调整好仪器的位置。
b. 连接光源和暗箱,确保光线的稳定和准直。
c. 调整迈克尔逊干涉仪的镜子,使得两束光线重合在同一点上。
2. 调整干涉仪a. 调节分束镜,使得两束光线均匀地进入迈克尔逊干涉仪的两个臂。
b. 通过调节反射镜的位置,使得两束光线反射后再次汇聚在一起。
c. 调节干涉仪的干涉条纹,使得条纹清晰可见。
3. 测量波长a. 将待测光线引入迈克尔逊干涉仪中。
b. 通过调节反射镜的位置,使得干涉仪的干涉条纹移动一个完整的周期。
c. 测量反射镜平移的距离,并记录下来。
d. 根据已知的光程差计算出波长的值。
三、实验注意事项1. 实验环境应尽量保持稳定,避免光源或干涉仪的位置移动。
2. 测量时要保持精确,使用精密的测量仪器进行测量。
3. 要注意光源的稳定性和准直性,确保光线的质量。
四、实验结果分析根据测得的光程差和已知的光程差计算出的波长值,可以比较两者的差异。
如果实验结果与已知值较为接近,说明实验结果比较准确。
五、实验应用利用迈克尔逊干涉仪测量波长的方法可以广泛应用于科学研究领域,如物理学、光学以及材料科学等。
同时,该方法的精确性和准确性也使得它成为工业生产中常用的测量手段。
总结:通过迈克尔逊干涉仪测量波长是一种常用的方法,可以实现对光的波长进行准确测量。
在实验中,我们需要根据实验原理进行仔细调整和操作。
同时,实验结果的分析与实际应用也是不可忽视的。
双棱镜干涉测量光波波长实验报告示例文章篇一:《双棱镜干涉测量光波波长实验报告》嘿,亲爱的小伙伴们!今天我要跟你们分享一个超级神奇的实验——双棱镜干涉测量光波波长!实验开始前,我满心期待,就像要去探索一个神秘的宝藏一样!老师把实验器材摆在桌上,那一堆东西看着就让人兴奋不已。
我和小伙伴小明、小红一组,我们仨围在实验桌前,眼睛都直勾勾地盯着那些器材。
老师先给我们讲解了原理,可我一开始听得云里雾里的,心里直犯嘀咕:“这能行吗?”不过,等老师亲自示范了一遍,我好像有点明白了。
这不就像我们一起跳绳,绳子甩起来形成的波浪一样嘛!我们开始动手啦!小明负责调整仪器的位置,那认真的模样,仿佛他是个专业的科学家。
我呢,负责记录数据,眼睛都不敢眨一下,生怕错过了什么重要的信息。
小红则在旁边给我们加油打气,还时不时地提醒我们要小心操作。
“哎呀,小明,你轻点儿,别把仪器碰坏啦!”我着急地喊道。
“放心吧,我心里有数!”小明自信地回答。
经过一番努力,我们终于看到了干涉条纹。
“哇塞,这也太漂亮了吧!”小红忍不住惊叹起来。
我们仔细地观察着条纹,测量着数据。
这过程可不轻松,一会儿这个数据不对,一会儿那个角度又偏了。
我都有点不耐烦了,“怎么这么麻烦呀!”但是,一想到马上就能得出结果,我们又鼓足了劲儿。
终于,所有的数据都测量好了,接下来就是计算波长啦。
这可真是个考验耐心和细心的活儿。
“哎呀,我算得脑袋都大了!”我抱怨着。
“别着急,咱们慢慢算,肯定能算对的。
”小明安慰我。
经过反复的计算和核对,我们得出了结果。
当看到那个数字的时候,我们高兴得差点跳起来。
这次实验可真是太有趣啦!它让我明白,科学可不是随便玩玩的,需要我们认真、耐心,还得团结协作。
难道这不是一次让人难忘的经历吗?难道我们从中学到的知识还不够多吗?我觉得这次实验就像一场冒险,充满了挑战和惊喜!我的观点就是:通过这次实验,我不仅学到了知识,还懂得了合作的重要性,以后我要更加努力地探索科学的奥秘!示例文章篇二:《双棱镜干涉测量光波波长实验报告》哇塞!今天我们在学校做了一个超级有趣的实验——双棱镜干涉测量光波波长!这可把我激动坏了!实验开始前,老师把我们分成了几个小组。
测量光的波长的实验步骤
测量光的波长可以采用双缝干涉实验的方法。
下面是一种基本的实验步骤:
1. 准备材料:双缝装置、光源(如激光)、屏幕(可以是白色墙壁或白底板)和测量工具(如尺子或显微镜)。
2. 将双缝装置安装在光源和屏幕之间,确保双缝的间距和缝宽已知。
3. 打开光源,使光通过双缝射到屏幕上。
4. 在屏幕上观察到干涉条纹后,测量相邻两条纹的距离(例如测量从亮纹到亮纹之间或暗纹到暗纹之间的距离)。
5. 根据干涉条纹的特征,可以使用干涉公式(如Young's双缝干涉公式)计算波长。
公式如下:
λ= (y * d) / L
其中,λ表示波长,y 表示相邻两条纹之间的距离,d 表示双缝的间距,L 表示屏幕到双缝的距离。
6. 重复实验多次,取多组数据后求平均值,以提高测量精度。
注意事项:
- 在实验过程中,要保持双缝的间距和缝宽不变,并尽可能消除外部光源对干涉实验的干扰。
- 在实验室环境中,可以使用更精确的仪器(如光学仪器、干涉仪或光谱仪)来测量波长。
测量光的波长在物理学中,测量光的波长是一项关键实验,它使我们能够了解光的性质和行为。
本文将介绍几种常见的测量光的波长的方法,并分析各种方法的优缺点。
一、迈克尔逊干涉仪迈克尔逊干涉仪是测量光的波长的经典实验仪器之一。
它通过利用干涉现象来测量光波的相位差,进而计算出波长。
该实验仪器由一组迈克尔逊干涉仪和一个移动的反射镜组成。
当光线经过分束镜后,一部分光线会被反射到固定反射镜上,另一部分光线会经过反射镜后再次反射到固定反射镜上。
通过调整反射镜的位置,可以产生干涉光斑。
根据干涉图样的位置变化,我们可以计算出光的波长。
迈克尔逊干涉仪是一种简单而精确的测量光的波长的方法。
但是,它需要高度稳定的实验环境和精密的调节,对实验者的技术要求较高。
二、杨氏双缝干涉杨氏双缝干涉是另一种常见的测量光波长的实验方法。
它通过光的干涉现象来测量波长。
实验中,我们将光通过两个相距较远且尺寸较小的缝隙,产生干涉图样。
通过测量干涉图样中相邻两个亮纹或暗纹的间距,即可计算出光的波长。
杨氏双缝干涉是一种简单且易于实施的测量光波长的方法。
然而,它对实验环境的要求较高,需要光源的稳定性和缝隙的精确制作。
三、光栅分光仪光栅分光仪是测量光波长的一种常用工具。
它利用光栅的作用,将光线分散成不同的色彩,从而通过测量光的色散来计算波长。
光栅分光仪通常由光源、光栅和检测器组成。
光通过光栅后,不同波长的光会根据其色散特性被分散成不同的角度。
通过调整检测器的位置,可以得到不同波长的光信号。
进而,我们可以计算出光的波长。
光栅分光仪是一种准确且可靠的测量光波长的方法。
不过,它需要精密的光栅和高灵敏度的检测器。
四、普朗克-爱因斯坦关系普朗克-爱因斯坦关系是另一种测量光波长的方法。
它基于光的能量与频率之间的关系来计算波长。
根据普朗克-爱因斯坦关系,光的能量与其频率成正比。
通过测量光的频率,我们可以计算出其波长。
这种方法不需要复杂的实验装置,只需要一个频率测量仪即可。
迈克尔逊测量激光波长实验报告
一、实验目的
本实验的目的是通过迈克尔逊干涉仪测量激光波长,了解激光的基本性质和干涉仪的原理。
二、实验原理
1. 激光的特性
激光是一种具有高亮度、单色性和相干性等特点的光源。
其单色性指激光只有一个波长,而相干性则指激光中各个波面之间存在稳定的相位关系。
2. 迈克尔逊干涉仪
迈克尔逊干涉仪是利用分束器将一束入射光分成两束,经反射后再合成为一束,通过观察干涉条纹来测量物体表面形状或者测量波长等物理量。
三、实验步骤
1. 搭建迈克尔逊干涉仪
首先将分束器放置在平台上,使其与地面平行。
然后调整反射镜和半反射镜位置,使得两路反射后的光线能够重合并在同一位置上。
2. 调整角度
调整半反射镜角度,使得反射后的两路光线长度相等。
然后调整反射镜位置,使得两路光线在重合处相消干涉。
3. 测量波长
在干涉条纹清晰的情况下,用卡尺测量反射镜移动的距离,即可计算出激光波长。
四、实验结果
通过实验测量得到激光波长为632.8nm。
五、实验分析
本实验通过迈克尔逊干涉仪测量激光波长,利用了干涉条纹的特性来
确定激光的单色性。
通过调整反射镜和半反射镜位置和角度,使得两
路光线相遇时能够发生干涉,并且产生清晰的干涉条纹。
由此可以计
算出激光波长,并且验证了激光的单色性。
六、实验总结
本次实验通过迈克尔逊干涉仪测量激光波长,深入了解了激光的基本
性质和干涉仪的原理。
同时也锻炼了我们操作仪器和分析数据的能力。
