【工程表格模板】电气照明工程线路电机绝缘接地电阻测试记录表

附件：工程施工现场应急预案及安全保证措施一、编制原则1、以人为本,安全第一原则。

把保障人民群众生命财产安全,最大限度地预防和减少突发事件所造成的损失作为首要任务。

2、统一领导,分级负责原则。

在本项目部领导统一组织下,发挥各职能部门作用,逐级落实安全生产责任,建立完善的突发事件应急管理机制。

3、依靠科学,依法规范原则。

科学技术是第一生产力,利用现代科学技术,发挥专业技术人员作用,依照行业安全生产法规,规范应急救援工作。

4、预防为主,防止结合原则。

认真贯彻安全第一,预防为主,综合治理的基本方针,坚持突发事件应急与预防工作相结合,重点做好预防、预测、预警、预报和常态下风险评估、应急准备、应急队伍建设、应急演练等项工作。

确保应急预案的科学性、权威性、规范性和可操作性。

二、编制目的1、应急预案应针对那些可能造成企业、系统人员死亡或严重伤害、设备和环境受到严重破坏的突发性灾害,如触电事故、泥石流灾害、火灾、环境破坏等。

2、应急预案是对日常安全管理工作的必要补充,应急预案应以完善的预防措施为基础,体现“安全第一、预防为主”的方针。

3、应急预案应以努力保护人身安全、防止人员伤害为第一目的,同时兼顾设备和环境的防护,尽量减少灾害的损失程度。

4、应急预案应结合实际,措施明确具体,具有很强的可操作性。

5、应急预案应经常检查修订,以保证先进科学的防灾、减灾设备和措施被采用。

三、应急组织机构及职责1、应急组织机构为加强安全领导,进行系统化、网络化管理,项目部成立应急预案管理领导小组,项目经理任组长,项目总工程师、常务副经理、安全总监、项目副经理为副组长,各职能部门负责人、安全环保部安全员、各施工队专职安全员、施工队队长为组员,负责日常的安全管理工作。

2、应急领导小组职责负责重、特大事故的现场应急抢险救援指挥,对施工现场突发性情况进行技术、资金和设备支持,在施工现场发生重特大事故时以最快的时间达到现场,分析紧急状态和确定风险事故级别,负责分部和有关地方管理部门、组织、机构联络和报告事故情况,制定抢险救援的方案措施,领导现场应急抢险救援工作,确定紧急状态的解除,协助事故原因的调查和处理工作。

接地电阻测试记录表 E5-1编号：工程名称1#楼仪表型号ZC-8测试日期年月日计量单位Ω（欧姆）天气情况晴气温25℃□防雷接地□计算机接地□工作接地接地□保护接地□防静电接地□逻辑接地类型重复接地√综合接地□医疗设备接地□设计□≤10Ω□≤4Ω√≤ 1Ω要求□≤Ω?□≤Ω测试结论：经测试计算，接地电阻为Ω，符合设计要求和《建筑电气工程施工质量验收规范》（GB50303-2002）规定。

参施工单位加监理（建设）单位人技术负责人质检员施工员员签字本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份。

电气绝缘电阻测试记录表 E5-2工程名称计量单位仪表型号试验内容一层层数1AL3-1、路支路 1别、支路 2名称支路 3、支路 4编号支路 5测试结论：编号：1# 楼测试日期2015 年月日Ω( 欧姆 )天气状况晴ZC-7电压220V气温25℃相间相对零相对地零对地L 1-L 2L 2-L 3L 3-L 1L 1-N L 2-N L 3-N L1-PE L2 -PE L 3-PE N-PE750700700700 600650700700 700750750700 700700700700 750600650700经测试：线路绝缘良好，符合设计要求和（建筑电气工程质量验收规范）（GB50303-2002）的规定参施工单位加监理（建设）单位人技术负责人质检员施工员员签字本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份。

配电箱、插座、开关、灯具接线（接地）通电检查记录表 E5-3编号：工程名称1#楼施工单位系统名称（编号）检查时间年月日或层段序号检查项目型号安装数量检查数量检查情况或编号住宅总配电+2+B1-AL01 2 台 2 台配箱1电箱配电箱AL,ALa182 台182 台AP86KSGY110N520 个520 个照明器具开关KG31/1/2BY40 个40 个2空调控制开关单相二极KG426/10uS66 个66 个插单相三极3座三相四极或三相五极灯吸顶灯、442 盏442 盏YJD356-1X224安全出口270 盏270 盏具YJD201-1X8W标准灯检查结论参施工单位加监理（建设）单位人技术负责人质检员施工员员签字本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份。

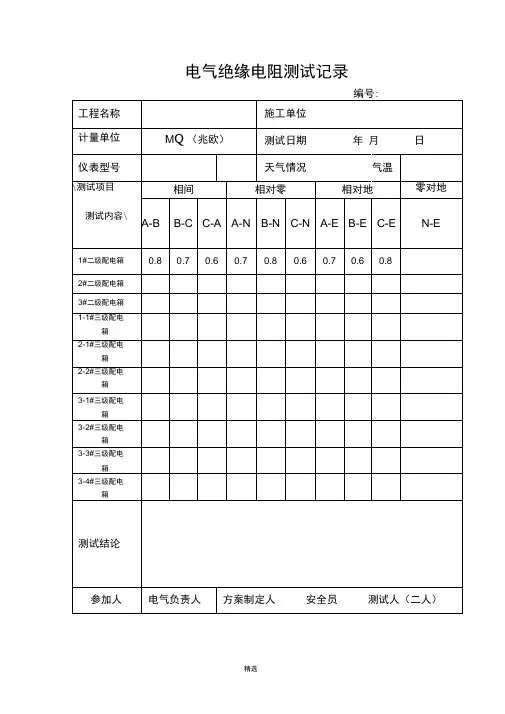

电气绝缘电阻测试记录
编号:
注：1、本表适用于单相、单相三线、三相四线制、三相五线制的照明、动力线路
及电
缆线路、电机等绝缘电阻的测试；
2、表中A代表第一相、B代表第二相、C代表第三相、N代表零线、（中性线）、
NE代表接地线。

电气接地电阻测试记录
编号:
填表说明：
1施工现场专用的中性点直接接地的电力线路中必须采用TN-S接零保护系统。

当施工现场与外电线路
共用同一供电系统时，电力线路采用TT系统，不得一部分设备作保护接零，另一部分设备作保护接地。

2、变压器（发电机）总容量不超过100KVA ,工作接地电阻、保护接地电阻不大于10Q,重复接地电阻每
一处不大于30Q,但重复接地不少于三处，所有重复接地电阻的并联等效电阻不大于10Qo
3、变压器（发电机）总容量在100KVA以上，工作接地电阻、保护接地电阻不大于 4 Q，重复接地电阻不大于10Q，但重复接地不少于三处。

安管14—5表山西省工业设备安装公司

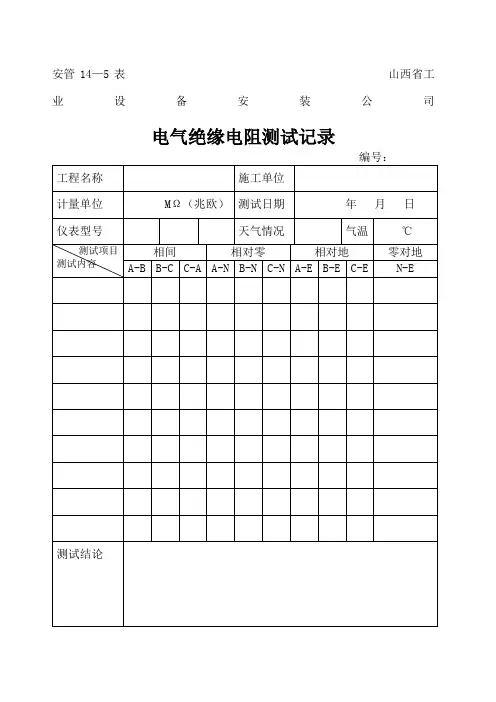

电气绝缘电阻测试记录
缆线路、电机等绝缘电阻的测试；
2、表中A代表第一相、B代表第二相、C代表第三相、N代表零线、（中性线）、
NE代表接地线。

安管14—6表山西省工业设备安装公司
电气接地电阻测试记录
注：本表适用于各种类型接地电阻测试。

填表说明：
1、施工现场专用的中性点直接接地的电力线路中必须采用TN-S接零保护系统。

当施工现场与外电线路共用同一供电系统时，电力线路采用TT系统，不得一部分设备作保护接零，另一部分设备作保护接地。

2、变压器（发电机）总容量不超过100KVA，工作接地电阻、保护接地电阻不大于10Ω,重复接地电阻每一处不大于30Ω,但重复接地不少于三处，所有重复接地电阻的并联等效电阻不大于10Ω。

3、变压器（发电机）总容量在100KVA以上，工作接地电阻、保护接地电阻不大于4Ω，重复接地电阻不大于10Ω，但重复接地不少于三处。
