下载文档原格式
铝热连轧原理与技术总序当今有色金属已成为决定一个国家经济、科学技术、国防建设等发展的重要物质基础, 是提升国家综合实力和保障国家安全的关键性战略资源。
作为有色金属生产第一大国, 我国在有色金属研究领域, 特别是在复杂低品位有色金属资源的开发与利用上取得了长足进展。
我国有色金属工业近30年来发展迅速, 产量连年来居世界首位, 有色金属科技在国民经济建设和现代化国防建设中发挥着越来越重要的作用。
与此同时, 有色金属资源短缺与国民经济发展需求之间的矛盾也日益突出, 对国外资源的依赖程度逐年增加, 严重影响我国国民经济的健康发展。
随着经济的发展, 已探明的优质矿产资源接近枯竭, 不仅使我国面临有色金属材料总量供应严重短缺的危机, 而且因为“难探、难采、难选、难冶”的复杂低品位矿石资源或二次资源逐步成为主体原料后, 对传统的地质、采矿、选矿、冶金、材料、加工、环境等科学技术提出了巨大挑战。
资源的低质化将会使我国有色金属工业及相关产业面临生存竞争的危机。
我国有色金属工业的发展迫切需要适应我国资源特点的新理论、新技术。
系统完整、水平领先和相互融合的有色金属科技图书的出版, 对于提高我国有色金属工业的自主创新能力, 促进高效、低耗、无污染、综合利用有色金属资源的新理论与新技术的应用, 确保我国有色金属产业的可持续发展, 具有重大的推动作用。
作为国家出版基金资助的国家重大出版项目, 《有色金属理论与技术前沿丛书》计划出版100种图书, 涵盖材料、冶金、矿业、地学和机电等学科。
丛书的作者荟萃了有色金属研究领域的院士、国家重大科研计划项目的首席科学家、长江学者特聘教授、国家杰出青年科学基金获得者、全国优秀博士论文奖获得者、国家重大人才计划入选者、有色金属大型研究院所及骨干企业的顶尖专家。
国家出版基金由国家设立, 用于鼓励和支持优秀公益性出版项目, 代表我国学术出版的最高水平。
《有色金属理论与技术前沿丛书》瞄准有色金属研究发展前沿, 把握国内外有色金属学科的最新动态, 全面、及时、准确地反映有色金属科学与工程技术方面的新理论、新技术和新应用, 发掘与采集极富价值的研究成果, 具有很高的学术价值。
一、解释名词滑移：是指在切应力的作用下，晶体的一部分沿一定晶面和晶向，相对于另一部分发生相对移动的一种运动状态。
这些晶面和晶向分别被称为滑移面和滑移方向。
滑移的结果是大量的原子逐步从一个稳定位置移动到另一个稳定的位置，产生宏观塑性变形。
滑移系：晶体通过滑移产生塑性变形时，由滑移面和其上的滑移方向所组成的系统孪生：金属塑性变形的重要方式。
晶体在切应力作用下一部分晶体沿着一定的晶面（孪晶面）和一定的晶向（孪生方向）相对于另外一部分晶体作均匀的切变，使相邻两部分的晶体取向不同，以孪晶面为对称面形成镜像对称，孪晶面的两边的晶体部分称为孪晶。
形成孪晶的过程称为孪生；屈服：材料在拉伸或压缩过程中，当应力超过弹性极限后，变形增加较快，材料失去了抵抗继续变形的能力。
当应力达到一定值时，应力虽不增加（或在微小范围内波动），而变形却急速增长的现象，称为屈服。
应变时效：具有屈服现象的金属材料在受到拉伸等变形发生屈服后，在室温停留或低温加热后重新拉伸又出现屈服效应的情况；加工硬化：金属材料在再结晶温度以下塑性变形时强度和硬度升高，而塑性和韧性降低的现象。
又称冷作硬化。
产生原因是，金属在塑性变形时，晶粒发生滑移，出现位错的缠结，使晶粒拉长、破碎和纤维化，金属内部产生了残余应力等。
织构：多晶体中位向不同的晶粒经过塑性变形后晶粒取向变成大体一致，形成晶粒的择优取向，择优取向后的晶体结构称为变形织构，织构在变形中产生，称为变形织构。
二、已知体心立方的滑移方向为<111>，在一定的条件下滑移面是{112}，这时体心立方晶体的滑移系数目是多少？解答：{112}滑移面有12组，每个{112} 包含一个<112>晶向，故为12个三、如果沿fcc晶体的[110]方向拉伸，写出可能启动的滑移系。
滑移面和滑移方向垂直。
面（abc）和方向［hkl］一定有下面的关系。
ah＋bk＋cl＝0滑移面是原子密排面，面心立方晶体密排面是｛111｝晶面族。

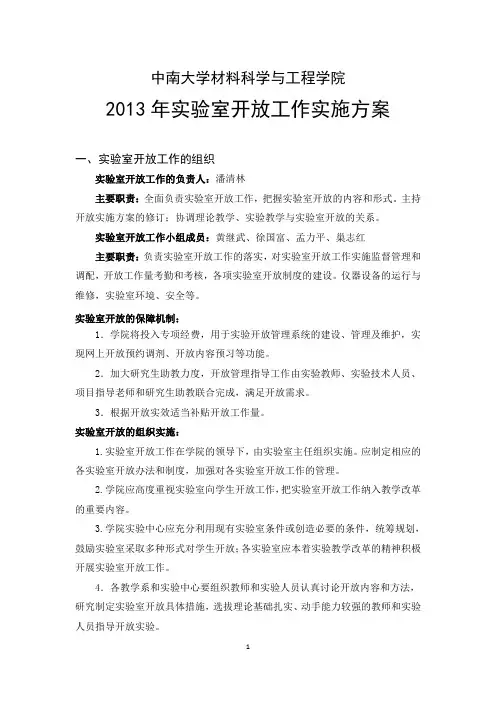

中南大学材料科学与工程学院2013年实验室开放工作实施方案一、实验室开放工作的组织实验室开放工作的负责人：潘清林主要职责：全面负责实验室开放工作，把握实验室开放的内容和形式。
主持开放实施方案的修订；协调理论教学、实验教学与实验室开放的关系。
实验室开放工作小组成员：黄继武、徐国富、孟力平、巢志红主要职责：负责实验室开放工作的落实，对实验室开放工作实施监督管理和调配，开放工作量考勤和考核，各项实验室开放制度的建设。
仪器设备的运行与维修，实验室环境、安全等。
实验室开放的保障机制：1．学院将投入专项经费，用于实验开放管理系统的建设、管理及维护，实现网上开放预约调剂、开放内容预习等功能。
2．加大研究生助教力度，开放管理指导工作由实验教师、实验技术人员、项目指导老师和研究生助教联合完成，满足开放需求。
3．根据开放实效适当补贴开放工作量。
实验室开放的组织实施：1.实验室开放工作在学院的领导下，由实验室主任组织实施。
应制定相应的各实验室开放办法和制度，加强对各实验室开放工作的管理。
2.学院应高度重视实验室向学生开放工作，把实验室开放工作纳入教学改革的重要内容。
3.学院实验中心应充分利用现有实验室条件或创造必要的条件，统筹规划，鼓励实验室采取多种形式对学生开放；各实验室应本着实验教学改革的精神积极开展实验室开放工作。
4．各教学系和实验中心要组织教师和实验人员认真讨论开放内容和方法，研究制定实验室开放具体措施，选拔理论基础扎实、动手能力较强的教师和实验人员指导开放实验。
5．指导教师对选题的科学性及难易程度负责，对实验过程中可能存在的安全问题要有预案、论证，并提前向学生警示防范。
6．实验室应根据参加开放实验学生人数的多少和实验内容，做好仪器设备、实材等的准备工作。
7．实验室开放时，须有指导教师或实验技术人员负责教学秩序、安全管理工作，对仪器设备、实验材料的使用给予适当的指导，应加强学生纪律教育，加强管理，做到开放灵活、规范有序。
金属塑性成形原理实验指导书（2017版）中南大学机电工程学院编著：李新和（研究生）俞大辉，周磊实验一减薄旋压成形原理实验一、实验目的1、了解金属塑性成形的旋压加工工艺；2、学会辨别旋压工艺的种类；3、了解减薄旋压成形的概念和特点；4、认识锥形、筒形减薄旋压的异同；5、了解减薄旋压中的正反方向旋压方式；6、掌握减薄旋压成形的机理。
二、实验仪器及原理1、卧式数控旋压机1台2、芯模1套3、坯料若干4、游标卡尺1把5、卷焊机1台金属旋压按其工件的几何形状，壁厚减薄程度可以分为普通旋压和减薄旋压（强力旋压）筒形件旋压是常见的减薄旋压，主要缩减管状形材壁厚，多为带底与不带底的筒形件、带台阶的管材等。
筒形件强力旋压成形过程的3个阶段如图a) 起旋阶段从旋轮接触毛坯开始至达到所要求的壁厚减薄率为止。
该阶段壁厚减薄率逐渐增大，旋压力相应递增，特别是轴向旋压力，以至达到一极大值，工件的外径变化很大，筒形件的内径也将发生变化，使得金属的径向流动、周向流动大于轴向流动，正旋时易出现锥度和凸边，反旋时则出现扩口或缩口现象。
b) 稳定旋压阶段是成形过程的主要阶段。
旋轮旋入毛坯达到所要求的壁厚减薄率时，旋压变形进入稳定阶段，工件的形状在这一阶段成形。
该阶段容易产生飞边和局部失稳边局部失稳发展到一定程度将导致工件破裂。
c) 终旋阶段从距毛坯末端5倍毛坯厚度处开始至旋压终了。
该阶段毛坯刚性显著下降，旋压件内径扩大，旋压力逐渐下降。
在实际生产中，工件很少旋到端部，终旋阶段一般并不出现。
筒形件强力旋压成形时的3个区域筒形件强力旋压时，其变形中的工件可划分为3个区域，即未成形区、成形区和己成形区，如图筒形件强力旋压的3个变形区域I.未成形区II.成形区III己成形区1一旋轮2一毛坯3-芯模筒形件强力旋压变形规律形区的受力情况如图所示。
对于正旋变形，在已变形区和变形区相交的截面上作用着轴向拉应力，而变形区应力状态较为复杂。
另外，正旋时己变形区还要承受由于传递扭转力矩所产生的周向剪应力。

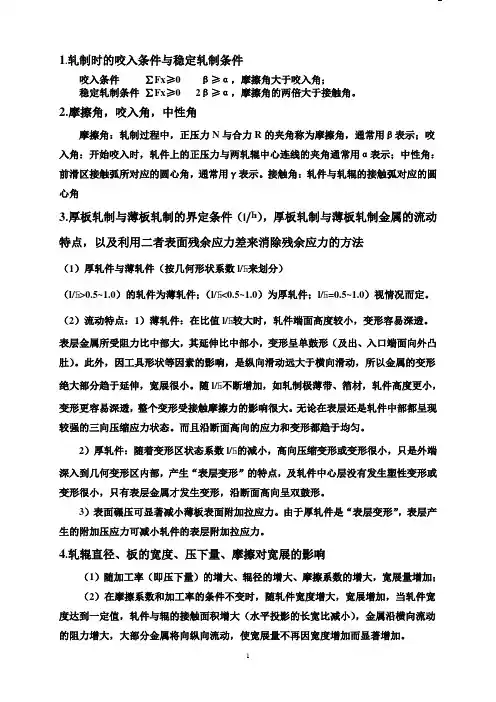

1.轧制时的咬入条件与稳定轧制条件咬入条件∑Fx≥0 β≥α，摩擦角大于咬入角；稳定轧制条件∑Fx≥0 2β≥α，摩擦角的两倍大于接触角。
2.摩擦角，咬入角，中性角摩擦角：轧制过程中，正压力N与合力R的夹角称为摩擦角，通常用β表示；咬入角：开始咬入时，轧件上的正压力与两轧辊中心连线的夹角通常用α表示；中性角：前滑区接触弧所对应的圆心角，通常用γ表示。
接触角：轧件与轧辊的接触弧对应的圆心角3.厚板轧制与薄板轧制的界定条件（l/），厚板轧制与薄板轧制金属的流动特点，以及利用二者表面残余应力差来消除残余应力的方法（1）厚轧件与薄轧件（按几何形状系数l/来划分）（l/>0.5~1.0）的轧件为薄轧件；（l/<0.5~1.0）为厚轧件；l/=0.5~1.0）视情况而定。
（2）流动特点：1）薄轧件：在比值l/较大时，轧件端面高度较小，变形容易深透。
表层金属所受阻力比中部大，其延伸比中部小，变形呈单鼓形（及出、入口端面向外凸肚）。
此外，因工具形状等因素的影响，是纵向滑动远大于横向滑动，所以金属的变形绝大部分趋于延伸，宽展很小。
随l/不断增加，如轧制极薄带、箔材，轧件高度更小，变形更容易深透，整个变形受接触摩擦力的影响很大。
无论在表层还是轧件中部都呈现较强的三向压缩应力状态。
而且沿断面高向的应力和变形都趋于均匀。
2）厚轧件：随着变形区状态系数l/的减小，高向压缩变形或变形很小，只是外端深入到几何变形区内部，产生“表层变形”的特点，及轧件中心层没有发生塑性变形或变形很小，只有表层金属才发生变形，沿断面高向呈双鼓形。
3）表面碾压可显著减小薄板表面附加拉应力。
由于厚轧件是“表层变形”，表层产生的附加压应力可减小轧件的表层附加拉应力。
4.轧辊直径、板的宽度、压下量、摩擦对宽展的影响（1）随加工率（即压下量）的增大、辊径的增大、摩擦系数的增大，宽展量增加；（2）在摩擦系数和加工率的条件不变时，随轧件宽度增大，宽展增加，当轧件宽度达到一定值，轧件与辊的接触面积增大（水平投影的长宽比减小），金属沿横向流动的阻力增大，大部分金属将向纵向流动，使宽展量不再因宽度增加而显著增加。
