一级直齿圆柱齿轮减速器及带传动设计
- 格式:doc
- 大小:710.50 KB
- 文档页数:25

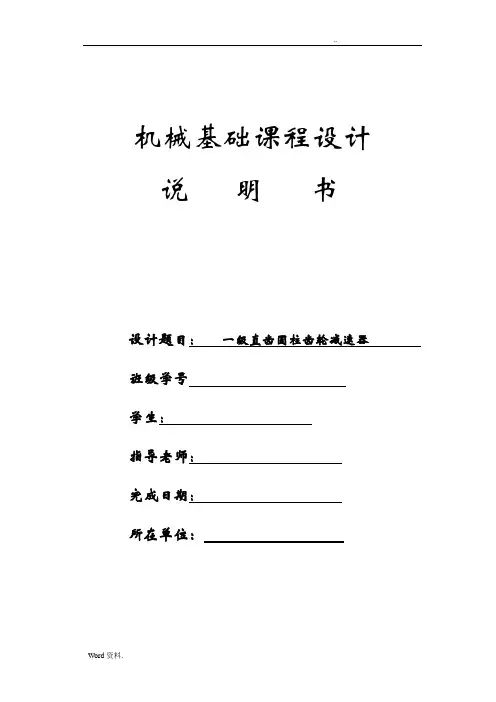

机械基础课程设计说明书设计题目:一级直齿圆柱齿轮减速器班级学号学生:指导老师:完成日期:所在单位:设计任务书1、题目设计用于带式输送机的机械传动装置——一级直齿圆柱齿轮减速器。
2、参考方案(1)V带传动和一级闭式齿轮传动(2)一级闭式齿轮传动和链传动(3)两级齿轮传动3、原始数据4、其他原始条件(1)工作情况:两班制,输送机连续单向运转,载荷较平稳。
(2)使用期限:5年。
(3)动力来源:三相交流(220V/380V)电源。
(4)允许误差:允许输送带速度误差5%±。
5、设计任务(1)设计图。
一级直齿(或斜齿)圆柱齿轮减速器装配图一,要求有主、俯、侧三个视图,图幅A1,比例1:1(当齿轮副的啮合中心距110a≤时)或1:1.5(当齿轮副的啮合中心距110a>时)。
(2)设计计算说明书一份(16开论文纸,约20页,8000字)。
目录一传动装置的总体设计 (3)二传动零件的设计 (7)三齿轮传动的设计计算 (9)四轴的计算 (11)五、箱体尺寸及附件的设计 (24)六装配图 (28)设计容:一、传动装置的总体设计1、确定传动方案本次设计选用的带式输送机的机械传动装置方案为V带传动和一级闭式齿轮传动,其传动装置见下图。
2,选择电动机(1) 选择电动机的类型按工作要求及工作条件选用三相异步电动机,封闭自扇冷式结构,电压380V ,Y 系列。
(2) 选择电动机的额定功率① 带式输送机的性能参数选用表1的第 6组数据,即:表一工作机所需功率为:kW sm N Fv w 44.51000/7.132001000P =⨯==②从电动机到工作机的传动总效率为:212345ηηηηηη=其中1η、2η、3η、4η、5η分别为V 带传动、齿轮传动、滚动轴承、弹性套柱销联轴器和滚筒的效率,查取《机械基础》P 459的附录3 选取1η=0.95 、2η=0.97(8级精度)、3η=0.99(球轴承)、4η=0.995、5η=0.96 故22123450.950.970.990.9950.960.8609664143520.862ηηηηηη==⨯⨯⨯⨯=≈ ③ 电动机所需功率为kW sm N Fv d 33.6852.0*1000/7.1*32001000P ===η 又因为电动机的额定功d ed P P ≥(3) 确定电动机的转速 传动滚筒轴工作转速:min r/2.814007.1100060v 100060=⨯⨯=⨯⨯=ππD n 滚筒查《机械基础》P 459附录3, V 带常用传动比为i 1=2~4,圆柱齿轮传动一级减速器常用传动比围为i 2=3~5(8级精度)。

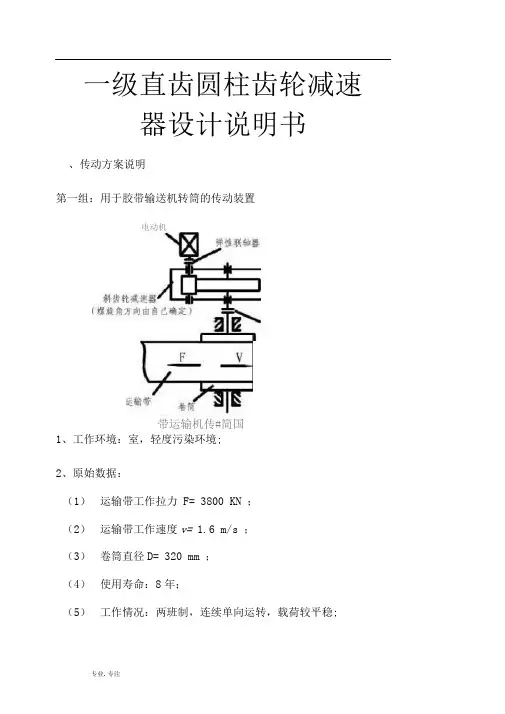

一级直齿圆柱齿轮减速器设计说明书、传动方案说明第一组:用于胶带输送机转筒的传动装置1、工作环境:室,轻度污染环境;2、原始数据:(1)运输带工作拉力F= 3800 KN ;(2)运输带工作速度v= 1.6 m/s ;(3)卷筒直径D= 320 mm ;(4)使用寿命:8年;(5)工作情况:两班制,连续单向运转,载荷较平稳;电动机带运输机传#简国(6)制造条件及生产批量:一般机械厂制造,小批量;、电动机的选择1、选择电动机类型1)电动机类型和结构型式按工作要求和条件,选用一般用途的丫系列全封闭自扇冷鼠笼型三相异步电动机。
2)电动机容量(1)卷筒轴的输出功率P W(2)电动机输出功率P rPw传动装置的总效率n式中:1,2…为从电动机至卷筒轴之间的各传动机构和轴承的效率。
由表2-4查得:角接触轴承n 1=0.99; 圆柱齿轮传动n 2=0.97;联轴器n 3=0.99; 运输卷筒n 4=0.96 V带传动5 0.95;贝y3n =0.99 x 0.97 x 0.99 x 0.96 x 0.95 〜0.85故滚筒轴的转速是n w=60v/3.14D=60 x 1.6 x 1000/(3.14 x 320)=95.54 r/mi n(3) 电动机额定功率RP0= (1~1.3) Pr=7.15~9.295查手册选取电动机的额定功率为F b=7.5 K w。
按设计手册推荐的传动机传动比围,取V带传动比i 1=2~4,单级圆柱齿轮传动Pw 6.080kwP wFv10003800 1.610006.080 kwP rP w 6.080 7.15kWn =0.85Pr 7.15kwn w 95.54r / minR)=7.5K W比i 2=3~6,贝U总传动比围是ia = (2X 3)~ (4X 6) =6~24则电动机可选择的转速围相应为nd=ia X n w = (6~24)X 95.5=573~2292 r/min根据表2-1查出,电动机同步转速符合这一围的有 750、100、1500 r/min 。

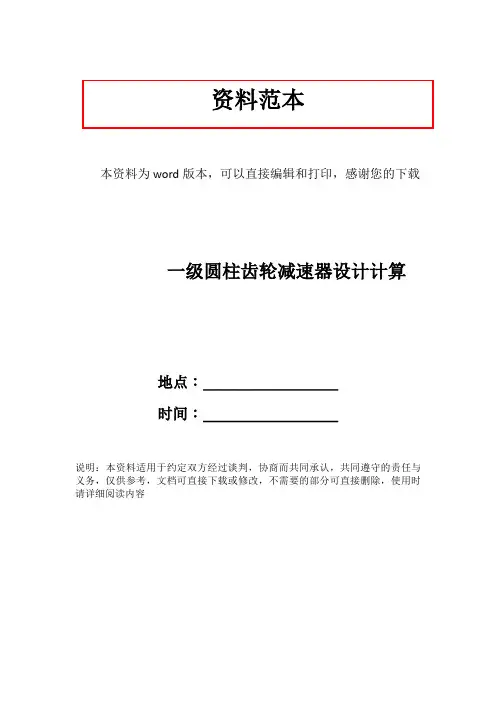

资料范本本资料为word版本,可以直接编辑和打印,感谢您的下载一级圆柱齿轮减速器设计计算地点:__________________时间:__________________说明:本资料适用于约定双方经过谈判,协商而共同承认,共同遵守的责任与义务,仅供参考,文档可直接下载或修改,不需要的部分可直接删除,使用时请详细阅读内容编号:实训(论文)说明书题目:一级圆柱齿轮减速器院(系):管理系专业:工业工程学生姓名:学号:指导教师:2010年7月3日目录设计任务书 (1)传动方案的拟定及说明 (3)电动机的选择 (6)计算传动装置的运动和动力参数 (7)传动件的设计计算 (7)轴的设计计算 (11)连轴器的选择 (13)滚动轴承的选择及计算 (14)键联接的选择及校核计算 (19)减速器附件的选择 (21)设计小结 (22)谢辞 (23)参考资料目录 (24)附录 (25)机械设计课程设计任务书设计题目:带式运输机的传动装置的设计一带式运输机的工作原理带式运输机的传动示意图如图1、电动机2、带传动3、齿轮减速4、轴承5、联轴器、6、鼓轮7、运输带二工作情况:已知条件1 工作条件:两班制,连续单向运转,载荷较平稳,室内工作,有灰尘,环境最高温度35℃;2 使用折旧期;8年;3 检修间隔期:四年一次大修,两年一次中修,半年一次小修;4 动力来源:电力,三相交流电,电压380/220V;5 运输带速度容许误差:±5%;6 制造条件及生产批量:一般机械厂制造,小批量生产。
三原始数据题号参数 1 2 3 4 56 7 8 9 10运输带工作拉力F/N 1500 2200 2300 2500 2600 28 00 3300 4000 4500 4800运输带工作速度v/(m/s) 1.1 1.15 1.2 1.25 1. 31.35 1.4 1.45 1.5 1.5卷筒直径D/mm 200 250 310 410 230340 350 400 420 500注:运输带与卷筒之间卷筒轴承的摩擦影响已经在F中考虑四传动方案带——单级直齿轮圆柱齿轮减速器五设计内容1. 电动机的选择与运动参数计算;2. 直齿轮传动设计计算3. 轴的设计4.滚动轴承的选择5.键和连轴器的选择与校核;6.装配图、零件图的绘制7.设计计算说明书的编写带传动不用绘制六设计1.减速器总装配图一张2.齿轮、轴零件图各一张3.设计说明书一份七设计进度1、第一阶段:总体计算和传动件参数计算2、第二阶段:轴与轴系零件的设计3、第三阶段:轴、轴承、联轴器、键的校核及草图绘制4、第四阶段:装配图、零件图的绘制及计算说明书的编写八评分细则1、设计任务说明书. 30分2、图纸质量 30分3、进度检查表(每天进行一次进度检查) 20分4、原始文稿 202010-3-27传动方案的拟定及说明我的题号为4、4、74----运输带工作拉力F=2500N4----运输带工作速度V=1.25m/s7----卷筒直径D=350mm由题目所知传动机构类型为:单级直齿轮圆柱齿轮减速器。
减速箱单级圆柱齿轮减速器和链传动设计说明书第一章传动方案1.1拟定传动方案设计单级圆柱齿轮减速器和链传动,总体布置简图如下:图1-1传动方案设计简图原始数据:带送带最大有效拉力F=2600N传送带带速V=1.80m/s;滚筒直径D=400mm第二章电动机的选择计算合理的选择电动机是正确使用的先决条件。
选择恰当,电动机就能安全、经济、可靠地运行;选择得不合适,轻者造成浪费,重者烧毁电动机。
2.1选择电动机类型和结构形式电动机的型号很多,如无特殊要求通常选用丫系列异步电动机。
与单相异步电动机相比,三相异步电动机运行性能好,并可节省各种材料。
按转子结构的不同,三相异步电动机可分为笼式和绕线式两种。
笼式转子的异步电动机结构简单、运行可靠、重量轻、价格便宜,得到了广泛的应用。
Y 系列电动机是全封闭自扇冷式鼠笼型三相异步电动机,是全国统一设计的基本系列,它同时是符合JB/T9616-1999 和IEC34-1 标准的有关规定,具有国际互换的特点。
Y 系列电动机具有高效、节能、起动转矩大、噪声低、振动小、可靠性高、使用维护方便等特点。
Y 系列电动机广泛应用于不含易燃、易爆或腐蚀性气体的一般场合和特殊要求的机械设备上,如金属切削机床、泵、风机、运输机械、搅拌机食品机械等。
使用条件:环境温度:-15CVBV 40C额定电压:380V,可选220-760V之间任何电压值连接方式:3KW及以下丫接法、4KW及以上为△接法2.2 电动机容量的选择电动机功率的选择电动机功率的选择对电动机的工作和经济性都有影响。
电动机的功率不能选择过小,否则难于启动或者勉强启动,使运转电流超过电动机的额定电流,导致电动机过热以致烧损。
电动机的功率也不能选择太大,否则不但浪费投资,而且电动机在低负荷下运行,其功率和功率因数都不高,造成功率浪费。
(1)传动装置的总功率:由机械设计课程设计书表10-2 选取n cy :输送机滚筒效率n cy=0.96n b:—对滚动轴承的效率n b=0.99n g:闭式圆柱齿轮传动效率n g=0.97n c :联轴器效率n c=0.99n 4w:传动卷筒效率n 4w=o.96n h:为滚子链传动效率(闭式)n h=o.96则:n 01= n c=0.99 n 23= n g x n b=0.97 x0.99=0.9603n 12=n b=0.99 n 34=n h=0.96 n 4w=0.96(2)电机所需的工作功率:应使电动机额定功率Pe稍大于所需功率Pd;即Pe> Pd工作机所需功率:Pw=FV/(1000)= 2600x1.80/1000=4.68KW电动机的输出功率:P d=也n总估算总效率为n= n 01 Xn 12Xn 23Xn 34x n 4w=0.99 x 0.99 x 0.9603 x 0.96 x 0.96=0.8674则Pd=Pw/n =4.68/0.8674=5.395KW由设计指导书表12-1可知,满足Pe> Pd条件的系列三相交流异步电动机额定功率Pe应取5.5KW(3)确定电动机转速:一般机械中,用得最多的是同步转速为1500r/min或1000r/min的电动机。

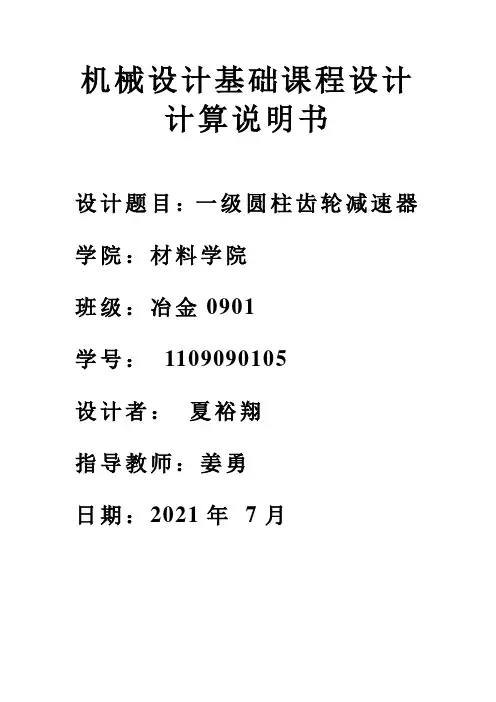

机械设计基础课程设计计算说明书设计题目:一级圆柱齿轮减速器学院:材料学院班级:冶金0901学号:1109090105设计者:夏裕翔指导教师:姜勇日期:2021年7月目录一.设计任务书 (3)二.传动系统方案的拟定 (3)三.电动机的选择 (3)四.传动比的分派 (4)五.传动系统的运动和动力参数计算 (5)六.传动零件的设计计算 (6)七.减速器轴的设计 (11)八.轴承的选择与校核 (18)九.键的选择与校核 (19)十.联轴器的选择 (22)十一.减速器润滑方式,润滑剂及密封装置 (22)十二.箱体结构的设计 (23)十三.参考文献 (26)计算及说明 结果一、设计任务书一、设计任务设计带式输送机的传动系统,采纳带传动和一级圆柱齿轮减速器。
2、原始数据输送带轴所需扭矩 τ=1050Nm 输送带工作速度 ν=/s输送带滚筒直径 d =380mm 减速器设计寿命为8年(两班制),大修期限四年。
3、工作条件两班制工作,空载起动载荷平稳,常温下持续(单向)运转,工作环境多尘;三相交流电源,电压为380/220V 。
二、传动系统方案的拟定带式输送机传动系统方案如下图:(画方案图)带式输送机由电动机驱动。
电动机1将动力传到带传动2,再由带传动传入 一级减速器3,再经联轴器4将动力传至输送机滚筒5,带动输送带6工作 。
传动系统中采纳带传动及一级圆柱齿轮减速器,采纳直齿圆柱齿轮传动。
三、电动机的选择按设计要求及工作条件选用Y 系列三相异步电动机,卧式封锁结构,电压 380V 。
一、电动机的功率依照已知条件由计算得知工作机所需有效效率KW FvP w 42.410008.038.0105021000=⨯⨯==设:η1—联轴器效率=0.97; η2— η3— η4— η5—由电动机至运输带的传动总效率为8588.096.099.096.099.097.03534321=⨯⨯⨯⨯==ηηηηηη工作机所需电动机总功率 KW P w5.158588.042.4P r ===η由表所列Y 系列三相异步电动机技术数据中能够确信,知足Pm ≥Pr 条件的 电动机额定功率Pm 应取为KW计算及说明 结果二、电动机转速的选择依照已知条件由计算得知输送机滚筒的工作转速min /23.4038014.38.0100060100060r d v n w=⨯⨯⨯=⨯=π额定功率相同的同类型电动机,能够有几种转速供选择,如三相异步电动机就有四种经常使用的同步转速,即min /3000r 、min /1500r 、min /1000r 、 min /750r 。

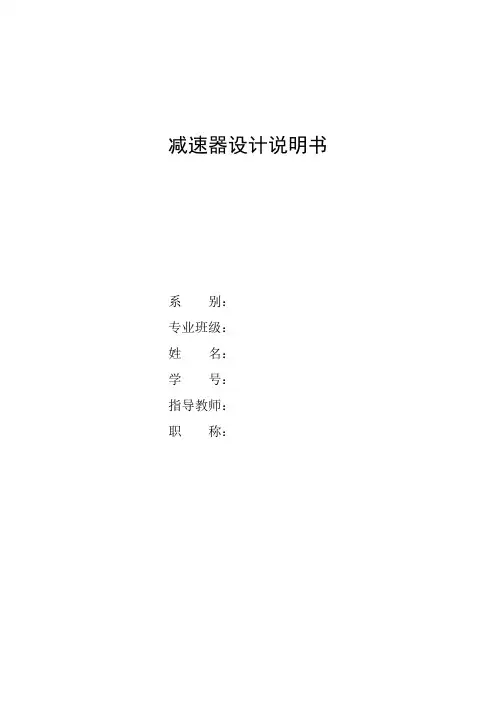

减速器设计说明书系别:专业班级:姓名:学号:指导教师:职称:目录第1部分设计任务书 (1)1.1设计题目 (1)1.2设计步骤 (1)第2部分传动装置总体设计方案 (1)2.1传动方案 (1)2.2该方案的优缺点 (1)第3部分选择电动机 (2)3.1电动机类型的选择 (2)3.2确定传动装置的效率 (2)3.3选择电动机容量 (2)3.4确定传动装置的总传动比和分配传动比 (3)第4部分计算传动装置运动学和动力学参数 (4)4.1电动机输出参数 (4)4.2高速轴的参数 (4)4.3低速轴的参数 (4)4.4工作机的参数 (4)第5部分链传动设计计算 (5)第6部分减速器齿轮传动设计计算 (6)6.1选定齿轮类型、精度等级、材料及齿数 (6)6.2按齿面接触疲劳强度设计 (6)6.3确定传动尺寸 (8)6.4校核齿根弯曲疲劳强度 (9)6.5计算齿轮传动其它几何尺寸 (10)6.6齿轮参数和几何尺寸总结 (11)第7部分轴的设计 (12)7.1高速轴设计计算 (12)7.2低速轴设计计算 (16)第8部分滚动轴承寿命校核 (21)8.1高速轴上的轴承校核 (21)8.2低速轴上的轴承校核 (22)第9部分键联接设计计算 (23)9.1高速轴与联轴器键连接校核 (23)9.2低速轴与大齿轮键连接校核 (23)9.3低速轴与链轮键连接校核 (23)第10部分联轴器的选择 (24)10.1高速轴上联轴器 (24)第11部分减速器的密封与润滑 (24)11.1减速器的密封 (24)11.2齿轮的润滑 (24)11.3轴承的润滑 (25)第12部分减速器附件 (25)12.1油面指示器 (25)12.2通气器 (25)12.3放油孔及放油螺塞 (25)12.4窥视孔和视孔盖 (26)12.5定位销 (27)12.6启盖螺钉 (27)12.7螺栓及螺钉 (27)第13部分减速器箱体主要结构尺寸 (28)第14部分设计小结 (29)参考文献 (29)第1部分设计任务书1.1设计题目一级直齿圆柱减速器,拉力F=1800N,速度v=1.1m/s,直径D=350mm,每天工作小时数:16小时,工作年限(寿命):10年,每年工作天数:300天,配备有三相交流电源,电压380/220V。

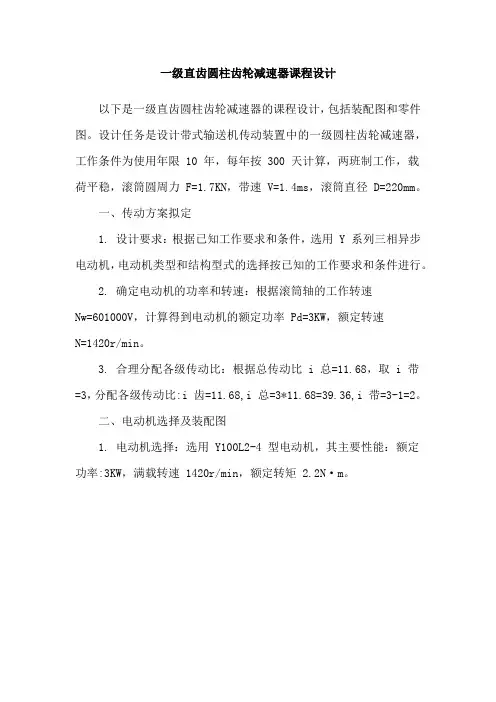

一级直齿圆柱齿轮减速器课程设计
以下是一级直齿圆柱齿轮减速器的课程设计,包括装配图和零件图。
设计任务是设计带式输送机传动装置中的一级圆柱齿轮减速器,工作条件为使用年限 10 年,每年按 300 天计算,两班制工作,载
荷平稳,滚筒圆周力 F=1.7KN,带速 V=1.4ms,滚筒直径 D=220mm。
一、传动方案拟定
1. 设计要求:根据已知工作要求和条件,选用 Y 系列三相异步电动机,电动机类型和结构型式的选择按已知的工作要求和条件进行。
2. 确定电动机的功率和转速:根据滚筒轴的工作转速
Nw=601000V,计算得到电动机的额定功率 Pd=3KW,额定转速
N=1420r/min。
3. 合理分配各级传动比:根据总传动比 i 总=11.68,取 i 带
=3,分配各级传动比:i 齿=11.68,i 总=3*11.68=39.36,i 带=3-1=2。
二、电动机选择及装配图
1. 电动机选择:选用 Y100L2-4 型电动机,其主要性能:额定
功率:3KW,满载转速 1420r/min,额定转矩 2.2N·m。
机械设计课程设计
《一级圆柱齿轮减速器》
设计说明书
姓名
学号
学院机械电气化工程学院
专业机械设计及其自动化
班级
指导教师张涵
<<机械设计基础>>课程设计任务书
目录
一前言 (3)
二设计题目 (5)
三电动机的选择 (6)
四传动装置动力和运动参数 (7)
五传动零件的设计计算 (9)
六减速器轴的设计 (17)
七滚动轴承的验算 (24)
八键的选择的验算 (26)
九联轴器的选择 (26)
十铸铁减速器结构主要尺寸 (28)
十一小结 (29)
十二致谢 (29)
十三参考文献 (30)
1.设计任务书
1.1设计任务
设计一用于带式运输机上的三角带——单级圆柱齿轮减速器,传动系统为采用两级圆柱齿轮减速器和圆柱齿轮传动。
1.2原始数据
运输带拉力:F=4750N
运输带速度:V=1.6m/s
卷筒直径:D=390mm
1.3工作条件
工作机空载启动,载荷变化不大,单向运转使用期限10年,每天工作8小时,每年工作300天。
运输带允许速度误差±5%。
2.传动系统的方案拟定
传动方案如图:
)
Z )可根据公式计算。

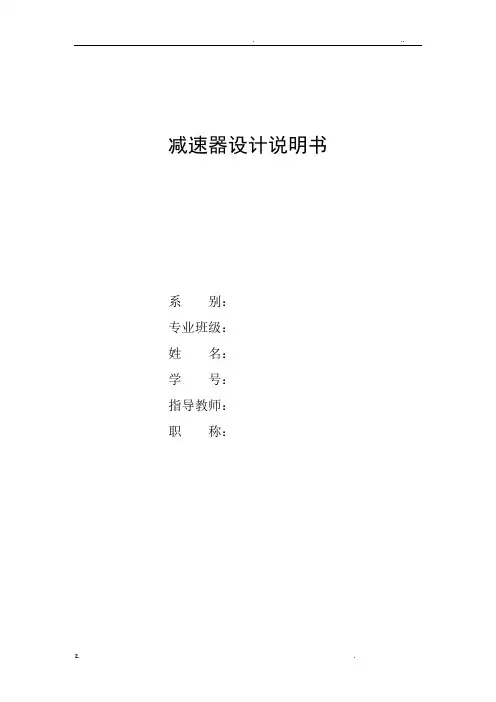

减速器设计说明书系别:专业班级:姓名:学号:指导教师:职称:目录第一章设计任务书 (1)1.1设计题目 (1)1.2设计步骤 (1)第二章传动装置总体设计方案 (1)2.1传动方案 (1)2.2该方案的优缺点 (1)第三章选择电动机 (2)3.1电动机类型的选择 (2)3.2确定传动装置的效率 (2)3.3选择电动机容量 (2)3.4确定传动装置的总传动比和分配传动比 (3)第四章计算传动装置运动学和动力学参数 (4)4.1电动机输出参数 (4)4.2高速轴的参数 (4)4.3低速轴的参数 (4)4.4工作机的参数 (5)第五章普通V带设计计算 (5)第六章减速器齿轮传动设计计算 (9)6.1选精度等级、材料及齿数 (9)6.2按齿根弯曲疲劳强度设计 (9)6.3确定传动尺寸 (11)6.4校核齿面接触疲劳强度 (12)6.5计算齿轮传动其它几何尺寸 (13)6.6齿轮参数和几何尺寸总结 (14)第七章轴的设计 (15)7.1高速轴设计计算 (15)7.2低速轴设计计算 (21)第八章滚动轴承寿命校核 (27)8.1高速轴上的轴承校核 (27)8.2低速轴上的轴承校核 (28)第九章键联接设计计算 (29)9.1高速轴与大带轮键连接校核 (29)9.2低速轴与大齿轮键连接校核 (29)9.3低速轴与联轴器键连接校核 (29)第十章联轴器的选择 (30)10.1低速轴上联轴器 (30)第十一章减速器的密封与润滑 (30)11.1减速器的密封 (30)11.2齿轮的润滑 (30)11.3轴承的润滑 (31)第十二章减速器附件 (31)12.1油面指示器 (31)12.2通气器 (31)12.3放油塞 (32)12.4窥视孔盖 (32)12.5定位销 (33)12.6起盖螺钉 (33)第十三章减速器箱体主要结构尺寸 (33)第十四章设计小结 (34)参考文献 (34)第一章设计任务书1.1设计题目一级直齿圆柱减速器,拉力F=2300N,速度v=1.1m/s,直径D=350mm,每天工作小时数:16小时,工作年限(寿命):10年,每年工作天数:300天,配备有三相交流电源,电压380/220V。
机械设计课程设计说明书设计题目:一级直齿圆柱齿轮减速器班级学号:学生姓名:指导老师:完成日期:设计题目:一级直齿圆柱齿轮减速器一、传动方案简图二、已知条件:1、有关原始数据:运输带的有效拉力:F=1.47 KN运输带速度:V=1.55m/S鼓轮直径:D=310mm2、工作情况:使用期限8年,2班制(每年按300天计算),单向运转,转速误差不得超过±5%,载荷平稳;3、工作环境:灰尘;4、制造条件及生产批量:小批量生产;5、动力来源:电力,三相交流,电压380/220V。
三、设计任务:1、传动方案的分析和拟定2、设计计算内容1) 运动参数的计算,电动机的选择;3) 带传动的设计计算;2) 齿轮传动的设计计算;4) 轴的设计与强度计算;5) 滚动轴承的选择与校核;6) 键的选择与强度校核;7) 联轴器的选择。
3、设计绘图:1)减速器装配图一张;2)减速器零件图二张;目录一、传动方案的拟定及说明 .................................................................................... 错误!未定义书签。
二、电机的选择 ........................................................................................................ 错误!未定义书签。
1、电动机类型和结构型式............................................................................... 错误!未定义书签。
2、电动机容量 .................................................................................................. 错误!未定义书签。
机械设计基础课程设计--一级直齿圆柱齿轮减速器南京工业大学机械设计基础课程设计计算说明书设计题目一级直齿圆柱齿轮减速器系(院)城建学院班级环设1101设计者牛倩云06指导教师耿鲁阳2013年6月24日—7月7日目录1:课程设计任务书 (2)2:传动方案的拟定 (3)3:电动机的选择 (3)4:计算总传动比和分配各级传动比 (4)5: 计算传动装置的运动和动力参数 (4)6:减速器传动零件的设计与计算(1)V带的设计与计算 (6)(2)齿轮的设计与计算 (8)(3)轴的设计与计算 (10)7:键的选择与校核 (15)8:润滑和密封 (16)9:铸铁减速器箱体主要结构设计 (17)10:感想与参考文献 (19)一、设计任务书1.传动方案电动机——带传动——一级圆柱齿轮传动——工作机2.齿面硬度:硬齿面设计功率:工作机功率班制:每日两班工作年限:8年;大修年限:4年3.已知条件输送带滚筒直径D=300mm输送带工作速度V=0.7m/s输送带轴所需扭矩T=900Nm4.设计内容1)一级圆柱齿轮减速器; 2)一根轴的强度校核;3)图纸要求:总装图1张;零件图1张(齿轮或轴) 4)计算说明书一份。
二、传动系统方案的拟定1.带式输送机传动系统方案如图所示:(画方案图)2.带式输送机由电动机驱动电动机1将动力传到带传动2,再由带传动传入一级减速器3,再经联轴器4将动力传至输送机滚筒5,带动输送带6工作。
传动系统中采用带传动及一级圆柱齿轮减速器,采用直齿圆柱齿轮传动。
三.计算及说明计算及说明计算结果⑴电动机的选择①电动机类型与结构形式的选择对一般的机械运输,选用Y 系列三相异步电动机, 安装形式为卧式,机座带底脚,电压380V 。
②电动机型号的选择 ⒈电动机的功率 220.7=T*900 4.20.3v kw D P ⨯=⨯=输出 =4.2kw P 输出滚筒转速w 60600.744.56/min 0.3v n r D ππ⨯===⨯⨯ w 44.56/min n r = 设:联轴器效率10.99η=一对轴承效率20.99η=; 闭式圆柱齿轮传动效率30.97η=计算及说明计算结果V 带传动效率40.95η= 工作机所需输入功率p =p η输出输入由电动机至运输带的传动总效率为 0.894η= 22···=0.990.990.970.950.894ηηηηη=⨯⨯⨯=联轴齿带则工作机实际需要的电动机输出功率为 4.698ca P kw =4.24.6980.894P P kw η===输出输入 根据ca p 选取电动机的额定功率1.电动机型号:Y132M2-62.电动机的转速 960/min n r =V 带传动比b i 2~4=,齿轮传动比i 3~5g =,则 =4i 带⑵计算总传动比和分配各级传动比① 传动装置的总传动比 960===21.5444.56n n i 电动机总滚筒=21.54i 总 ② 分配各级传动比21.54===5.3854i n i 总减带=5.385i 减⑶传动系统的运动和动力参数计算传动装置从电动机到工作机有三轴,分别为Ⅰ、Ⅱ、 Ⅲ轴,传动系统各轴的转速、功率和转矩计算如下:计算及说明计算结果① Ⅰ轴(电动机轴)11111960/min 4.698kW 4.6989550955046.74960n r P P T N M n ====⨯=⋅② Ⅱ轴 (减速器高速轴)12214222960240/min 44.6980.954.46395509550177.59240b n n r i P P kW P T N mn ====⨯=⨯==⨯=⋅η=4.463③ Ⅲ轴(减速器低轴)2333233324044.57/min 5.3854.4630.974.32995509550927.5744.57g n n r i P P kW P T N mn η====⨯=⨯==⨯=⋅=4.329将计算结果和传动比及传动效率汇总如表1-1表1-1 传动系统的运动和动力参数轴号电动机 带传动 圆柱齿轮传动Ⅰ轴Ⅱ轴Ⅲ轴()()max 12221255001250d d d d mm a =+=⨯+=()()min 120.70.7125500437.5d d d d mm a =+=⨯+=取 0610mm a = 0610mm a = ⒍初算带的基准长度'd L()()221'0120224d d d d d d d a d d a L π-=+++计算及说明计算结果()()2500-125125500246102610π++⨯=⨯+2259=取 L d =2240 mm ⒎实际中心距'022402259610600.522d d L L mma a --+=+=≈a=600.5mm ⒏小带轮包角2218057.550012518057.5600.51445120d d d d a α︒︒︒︒-=-⨯-=-⨯'=≥ 合适 ⒐单根V 带所能传递的功率0p根据960/min n r =小带轮和d d1=125mm ,查表用插值法 求得:0 1.38kw p =⒑单根V 带传递功率的增量0p ∆传动比 4i =带,960/min n r =带,查表得: 0.11kw p =∆ ⒒计算V 带的根数 ()0caLp p p K K Z α+∆≥由表可查得K α=0.91, 由表可查得L K =1.06则()4.6983.271.380.110.91 1.06Z =+⨯⨯=计算及说明 计算结果取Z=4根 z=4⒓作用在带轮轴上的力 单根V 带的预紧力 20500 2.51ca p qV zv K F α⎛⎫=-+⎪⎝⎭20500 4.698 2.510.1 6.28167.334 6.280.91N F ⨯⎛⎫=-+⨯= ⎪⨯⎝⎭所以作用在轴上的力为p F :1014452sin24167.33sin1273.422p zF N F α'==⨯⨯⨯= ② 齿轮的设计与计算 ⒈齿面弯曲强度计算:ⅰ确定作用在小齿轮上的转矩T 14.463c ca p kW p η==带19602404bn i n ===带 r /min 4411610610 4.463177.5722240c c p P N m n T ωππ⨯⨯⨯⨯===⋅⨯ ⅱ选择齿轮材料齿轮均选用合金钢,表面淬火,齿面硬度56HRC[]160 2.5160 2.556300F HRC MPa σ=+=+⨯=ⅲ选择齿宽系数和齿数d 0.5ψ=取120Z = ,21108g Z i Z =⨯= ⅳ确定载荷系数K222330d d d m mm =+= 中心距:126032419222d d a mm ++=== 齿轮宽度 :10.56030d b d mm ψ=⨯=⨯= ⒉齿轮接触强度验算 ⅰ确定许用接触应力[]5001150011561116H HRC MPa σ=+=+⨯=ⅱ确定齿面接触强度[]121(1)=1121110.6H EH KT u Z MPa bd uσσ+=≤ ③ 轴的设计与核算轴径增大5%-7%,取min 1.0529.21d d mm =⨯=ⅲ确定轴的各段直径采用阶梯轴,尺寸按由小到大,由两端至中 央的顺序确定。
机械设计基础课程设计-带式输送机传动装置中的一级圆柱齿轮减速器【专业版】(文档可以直接使用,也可根据实际需要修订后使用,可编辑放心下载)湖南理工职业技术学院机械设计基础课程设计题目:带式输送机的一级减速器年级专业:机械设计与制造1082班学生姓名:指导教师:2009年12月28日机械零件课程设计任务书带式输送机传动装置中的一级圆柱齿轮减速器设计题目:带式输送机传动装置中的一级圆柱齿轮减速器远动简图:原始数据:题号齿形输送带拉力F(N) 输送带速度V(m/s)滚筒直径D(mm)使用年限(年)11/12 直齿/斜齿2830 1.85 420 5工作条件:输送机连续工作,单向运转,载荷变化不大,空载起动,两班制工作,输送带速度容许误差为±5%,减速器批量生产。
设计工作量1、减速器装配图1张2、零件工作图2-3张3、设计说明书约5000-7000目录第一章总体设计1.1电动机的选择1.2传动比的分配1.3传动方案的选择1.4传动传动装置的运动和动力参数的计算第二章带轮设计2.1计算相应功率2.2V带的选型2.3计算相应参数第三章齿轮设计3.1选取材料3.2查表确定参数3.3计算齿轮的分度圆直径第四章轴的设计4.1计算轴的最小直径4.2根据给出的情况确定轴的直径4.3初步确定轴的尺寸4.4参考资料第五章箱体及其附件的设计第六章润滑和密封件的设计第一章传动装置的总体设计1.1 电动机的选择电动机已经标准化、系列化。
应按照工作机的要求,根据选择的传动方案,选择电动机的类型、容量和转速,并在产品目录中查出其型号和尺寸。
电动机有交流电动机和直流电动机之分,一般工厂都采用三相交流电动机。
交流电动机有异步电动机和同步电动机两类,异步电动机又分为笼型和绕线型两种,其中以普通笼型异步电动机应用最多。
目前应用最广的是Y系列自扇冷式笼型三相异步电动机,其结构简单、起动性能好、工作可靠、价格低廉、维护方便,适用于不易燃、不易爆、无腐蚀性气体、无特殊要求的场合,如运输机、机床、风车、农机、轻工机械等。
(完整)一级圆柱齿轮减速器设计说明书.编辑整理:尊敬的读者朋友们:这里是精品文档编辑中心,本文档内容是由我和我的同事精心编辑整理后发布的,发布之前我们对文中内容进行仔细校对,但是难免会有疏漏的地方,但是任然希望((完整)一级圆柱齿轮减速器设计说明书.)的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈,这将是我们进步的源泉,前进的动力。
本文可编辑可修改,如果觉得对您有帮助请收藏以便随时查阅,最后祝您生活愉快业绩进步,以下为(完整)一级圆柱齿轮减速器设计说明书.的全部内容。
精密仪器课程设计设计题目:一级齿轮减速器班级: 13030341学号: 1303034125姓名: 杨晓建指导老师:张红艳目录一、电动机的选择 -———-——-———---—--—------—-—4二、传动比的分配—-——----——---—————--—--—-—5三、传动装置各轴的运动和动力参数—-——-—--- 5四、V带的设计与计算—-—----—----————-—----—7五、齿轮的选择 -—--———--———-------—-———-——- 10六、轴的设计-—-—-——-—--—-—--—--——-—————-—-—- 131、Ⅰ轴的设计(高速轴) ——--——--——-—-——- 132、Ⅱ轴的设计(低速轴) -——-—---————---—- 19七、减速箱的设计 -————---———-—--—-—----—--25八、润滑的选择 -——-—--—-—---—---—--—---—--26九、参考文献 -————--——--———---——---——----27精密仪器课程设计任务书1、设计:带式运输传动系统2、题目:要求:传动装置含有圆柱齿轮减速器3、原始:1)运输带工作拉力:F= 1789N2)运输带工作速度V=2m/s3)运输机卷筒直径D=400mm4、传动简图1、V带运动2、运动带3一级圆柱齿轮减速器4、联轴器5、电动机 6、卷筒5、工作条件:连续单向运转,载荷平稳,空载起动,380/220V 的三相交流电源。
一级圆柱齿轮减速器设计说明书一、传动方案拟定 (3)二、电动机的选择 (4)三、确定传动装置总传动比及分配各级的传动比 (6)四、传动装置的运动和动力设计 (7)五、齿轮传动的设计 (15)六、传动轴的设计 (18)七、箱体的设计 (27)八、键连接的设计 (29)九、滚动轴承的设计 (31)十、润滑和密封的设计 (32)十一、联轴器的设计 (33)十二、设计小结 (33)计算过程及计算说明一、传动方案拟定设计单级圆柱齿轮减速器1、工作条件:输送带常温下连续工作,空载起动,工作载荷平稳,使用期限5年,两班制工作,输送带速度容许误差为±5%,环境清洁。
2、原始数据:输送带有效拉力F=6500N;带速V=0.8m/s;滚筒直径D=335mm;方案拟定:采用开始齿轮传动与减速齿轮的组合,即可满足传动比要求;同时由于带传动具有良好的缓冲、吸振性能,适应大起动转矩工况要求,结构简单,成本低,使用维护方便。
二、电动机选择1、电动机类型和结构的选择:选择Y系列三相异步电动机,此系列电动机属于一般用途的全封闭自扇冷电动机,其结构简单,工作可靠,价格低廉,维护方便,适用于不易燃,不易爆,无腐蚀性气体和无特殊要求的机械。
2、电动机容量选择:电动机所需工作功率为:式(1):Pd=PW/ηa(KW)由式(2):PW=FV/1000(KW)因此P d=FV/1000ηa(KW)由电动机至运输带的传动总效率为:η总=η1³η2³η2³η3³η4³η5式中:η1、η2、η3、η4、η5分别为开式齿轮传动、轴承、圆柱齿轮传动、联轴器和滚筒的传动效率。
取η1=0.98(开式齿轮传动),η2=0.98,η3=0.98,η4=0.99(弹性联轴器),η5=0.96(卷筒)。
则:η总=0.98³0.98³0.98³0.98³0.99³0.97=0.886所以:电机所需的工作功率:P d= FV/1000η总=(6500³0.8)/(1000³0.886)=5.87(KW)3、确定电动机转速卷筒工作转速为:n卷筒=60³1000²V/(π²D)=(60³1000³0.8)/(335²π)=45.63(r/min)根据《机械设计基础课程设计指导书》上推荐的传动比合理范围,取圆柱齿轮传动一级减速器传动比范围I’=3~6,取开式齿轮传动比I1’=2~4。
广州科技贸易职业学院
机电系
课程设计报告机械设计基础课程设计
设计题目:带式输送机传动系统设计
专业班级:07模具A班
学号:
设计人:
指导老师:王春艳
完成日期:2009-5-20

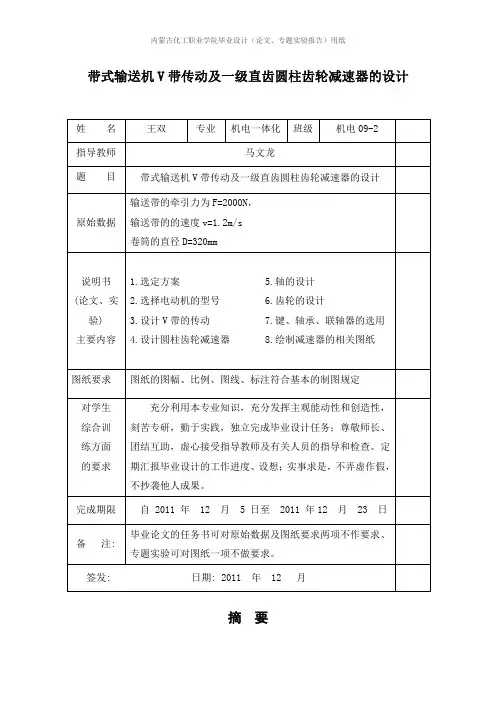

课程设计任务书
设计题目:带式输送机传动系统设计(一级直齿圆柱齿轮减速器及带传动)传动简图:
1.电动机
2.V带
3.减速箱
4.联轴器5滚筒 6.输送带
原始数据:
(已知条件)
说明:
1.单向运转,有轻微振动;
2.每年按300个工作日计算,每日工作二班。
完成日期:________年____月_____日
设计指导教师:_________ ______年____月____日
任课教师:__________ __________年____月____日
评分与评语:________________________________
(二)设计内容
1、电动机的选择及运动参数的计算
2、V带的传动设计;
3、齿轮传动的设计;
4、轴的设计;
5、联轴器的选择;
6、润滑油及润滑方式的选择;
7、绘制零件的工作图和装配图
(1)、减速器的装配图
(2)、绘制零件的工作图
注:装配图包括:尺寸标注、技术要求及特性、零件编号、零件明细表、标题栏。
零件的工作图包括:尺寸的标注、公差、精度、技术要求。
10、编写设计说明书
(1)、目录;
(2)、设计任务书;
(3)、设计计算:详细的设计步骤及演算过程;
(4)、对设计后的评价;
(5)、参考文献资料。
(三)设计工作量
1.减速器总装图一张
2.零件图二张
3.设计说明一份。
目录
设计任务书……………………………………………………………传动方案说明…………………………………………………………电动机的选择…………………………………………………………传动装置的运动和动力参数…………………………………………传动件的设计计算……………………………………………………轴的设计计算…………………………………………………………联轴器、滚动轴承、键联接的选择…………………………………减速器附件的选择……………………………………………………润滑与密封……………………………………………………………设计小结………………………………………………………………参考资料……………………………………………………………
ο
第21 页共25 页
附件图纸
齿轮第22 页共25 页
轴第23 页共25 页
轴的装配第24 页共25 页
装配图
