一建建筑实务版脚手架图解之干货

建筑工程外脚手架搭设标准全面图解施工技术知识（9）卸料平台应挂设限载标志牌、严禁超载。

平台前段可设置长度不小于1m的外挑部分，并挂设安全兜网，以转运较长钢管。

（10）卸料平台每次安装后均应进行验收，并作好记录。

验收合格后挂验收合格牌，井悬挂限载标志牌。

此处为脚手架空挡，使用时应张挂安全平网，并于平网上部铺设专用防滑脚手板，随楼层周转使用。

2、落地式卸料平台（1）落地式卸料平台基础应事先进行夯实或硬化处理满足承载力要求，立杆底部应设置木垫板或钢底座，并加设纵横向扫地杆，平台沿圈应满设剪刀撑。

（2）落地式卸料平台搭设高度不应大于20m。

（3）钢管扣件落地式卸料平台的立杆间距，步距及搭设高度要求通过计算来确定，符合脚手架规范要求，严禁与外架和模板支撑架连接。

（4）临边设防护栏杆，挂设安全警示、限载标志牌。

平台板铺设严密，不留空隙。

（5）落地式卸料平台每次安装完成后均应进行验收，并做好记录。

落地式卸料平台示意图十六、脚手架施工1、搭设（1）脚手架立杆搭设高度应超过作业层1.2m。

（2）脚手架立杆顶端栏杆应高出女儿墙上端1m，高出檐口上端1.5m。

（3）单排脚手架搭设高度不超过24m，双排脚手架搭设高度不宜超过50m，高度超过50m的双排脚手架，应采用双管立杆搭设或分段卸荷等措施。

（4）悬挑脚手架每段搭设高度不大于20m。

（5）脚手架开始搭设立杆时，应每隔6跨设置一根抛撑，只至连墙件安装稳定后，方可根据情况拆除。

（6）脚手架须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上两步。

如果超过相邻连墙件以上两步，无法设置连墙件时，应采取撑拉固定等措施与建筑结构拉结。

2、脚手架拆除（1）脚手架拆除施工过程中应划分作业区，周围设围栏和警戒标志，设专人指挥。

禁止非脚手架作业人员进入安全警戒区域，如安全员或警戒员中途离场，不得施工。

（2）脚手架拆除作业必须由上而下逐层进行，严禁上下同时作业；连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差大于两步时，应增设连墙件加固。

• 铺设竹笆脚手片时主筋应垂直纵向水平杆（大横杆） 方向，宜采用对接平铺，四角须用不细于18#铅丝双 股并联绑扎，要求绑扎牢固，交接处平整，无探头板。
• 脚手架外侧自第二步起底部设180mm挡脚板，在高 0.3m与1.2m处各设同材质的防护栏杆一道。脚手架内 侧形成临边的（如遇大开间门窗洞等），则按脚手架 外侧防护做法。
• 2、连墙件宜靠近主节点设置，偏离主节点的 距离不应大于300mm。
• 3、应从底层第一步纵向水平杆处开始设置， 当该处有困难时，应采用其他可靠措施固定。 宜优先采用菱形布置，也可采用方形，矩形 布置。一字型、开口型脚手架的两端必须设 置连墙件。
• 4.连墙件表面宜刷红色醒目油漆，便于检查 和警示。
• 脚手架的内立杆距墙体净距一般不大于200mm，如大 于200mm的必须铺设平整牢固的站人片。
脚手片层层满铺 脚手架硬隔离
脚手架搭设规范化施工
通道做法
脚手架通道做法
• 人行兼做材料运输的斜道高度不大于6m时宜采用一字型，高度大于6m时 宜采用之字型。
• 运料斜道宽度不宜小于1.5m，坡度宜采用1:6，人行斜道宽度不宜小于 1m，坡度宜采用1:3。
2、防雷接地：外架四周角 部设避雷针，接地电阻需测 试并符合要求。详见JGJ462005《施工现场临时用电安 全技术规范》第5.4条
脚手架搭设规范化施工
悬挑式脚手架
悬挑式脚手架
3、在悬挑梁上表面距外端头100mm和900mm处焊上两根100mm长Ф25的 短钢筋以固定立杆，并在悬挑梁下表面距外端头150mm处焊上200mm长 Ф25短钢筋以固定斜拉钢丝绳。
附柱杆 柱子
安全网 挡脚板
连墙件应 内外立杆
连通
a.双排脚手架连墙 件布置（平面图）

满堂脚手架种类：有两种，一种主要用于人员操作用的平台。一种主要用于承受荷载支撑架。承 满堂红基础：又叫 满堂独立基础是指在独立基础的下面是个”整浇层”不同与以往的单个基础 图解脚手架

学海无 涯
2
学海无 涯
3
学海无 涯
4
学海无 涯
5
学海无 涯
6
学海无 涯
7
学海无 涯
满堂脚手架适用范围：满堂脚手架多用于超过 3.6 米层高的天棚粉刷和吊顶。- 满膛脚手架一般是在锅炉水 部 分就可以了。- 满膛脚手架并不局限于在锅炉水冷壁向火面拚缝焊接和水压试验检查时采用，桥梁现浇
9
学海无 涯
⑺、满堂脚手架的稳固，应采用斜杆（剪刀撑）保护；⑻、满堂脚手架不得钢、竹混用。
10
学海无 涯
11
学 海 无涯
最详细的图解建筑脚手架工程
最详细的图解建筑脚手架工程 melissa 脚手架：是指搭设在建筑物及设备四周墙外边的脚手架。里脚手架：是指搭设在建筑物内部供各楼层砌筑和清
脚手架分类：外脚手架、里脚手架、满堂脚手架、挑脚手架等。 脚手架划分方法很多的： --
满堂脚手架：指室内天棚的安装和装饰及安装工作面等而搭设的一种棋盘井格式脚手架。-主要用于 刀撑等组成. 。
⒌辅助设施：上料通道四周应设 1m 高的防护栏杆，上下架应设斜道或扶梯，不准攀登 ⒍施工荷载：一般不超过 100kg/m2 ，如需承受较大荷载应采取加固措施，或经设计目前国家推广使用的悬挑脚手架是采用型钢悬挑，比如说工字钢之类”不知道哪里推广 挑脚手架的危险性个人认为只要构造合理看不出与钢管挑的和型钢挑的有多少区别，主要是在设计，对此规范 钢作挑梁，其承受的弯矩和对悬挑点结构的要求相当高，也是相对危险的，而钢管悬挑只是形式类似悬挑， 用它计算一般不够经济，他的好多取值都是从不利因素的角度去简化的，往往浪费，这个计算不复杂，个人认 工字纲，太浪费了。目前的悬挑有 3 种：1、利用穿墙螺栓孔，使用三角形支架作底座搭设钢管脚手架，高度一般为 3 个楼层高 9 2、利用型钢搁置在楼层内作为底座（楼面搁置长度大于 1.5 米，楼层内预埋 2 道圆钢锚固 型 可以通过计算定下型钢和圆钢规格，不考虑斜拉。不过安全系数高，可以考虑）3、采用 8#型钢通过穿墙螺栓孔固定，用 12#刚缆斜拉搭设钢管脚手架，高度不超过 24 其他用钢管线条悬挑，在多层建筑可以使用，但注意对固定位置要控制好，钢管的倾斜角度，拉结都必须控制 室内满堂脚手架的搭设工程的监理-内容： ⑴、室内满堂脚手架应严格按施工组织设计要求搭设；⑵、满堂脚手架的纵、横距不应大于 2m；⑶、满堂脚手架应设登高措施，保证操作人员上下安全；⑷、操作层应满铺竹笆，不得留有空洞。必须留空洞者，应设围栏保护。⑸、大型条形内脚手架，操作步层两侧，应设防护栏杆保护。⑹、满堂脚手架步距，应控制在 2m 内，必须高于 2m 者，应有技术措施保护；-

建筑实务2019版1A424032（266-268页）中关于脚手架部分的叙述因为没有图例而抽象难懂，现整理绘图如下仅供参考：教材内容一：脚手架底面底标高宜高出自然地坪50-100mm。

分析:《建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011）》中“每根立杆底部宜设置底座或垫板”，这里用的是“宜”，非强制性要求，如下图，垫板高度为50-100mm，使得脚手架底面底座标高高于自然地坪50-100mm。

教材内容2：单排脚手架的横向水平杆不应设置在下列部位。

1.设计上不许留脚手眼的地方；2.过梁上与过梁两端成60°的三角形范围内及过梁净跨度1/2的高度范围内；3.宽度小于1m的窗间墙；120mm厚墙、料石清水墙和独立柱；4.梁或梁垫下及其左右500mm范围内；5.砖砌体门窗洞口两侧200mm（石砌体为300mm）和转角处450mm（石砌体为600mm）范围内；6.独立或附墙砖柱，空斗砖墙、加气块墙等轻质墙体；7.砌筑砂浆强度等级小于或等于M2.5的砖墙。

分析：如下图所示红色（方格）部分教材内容3：脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上两步。

分析：脚手架在无连墙件的情况下最高2步，或者说允许在连墙件之上无连墙件搭设最多2步高的架体。

教材内容4：纵向水平杆应设置在立杆内侧，其长度不应小于3跨。

分析：如图所示教材内容5：两根相邻纵向水平杆的接头不应设置在同步内，不同步的两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不应大于纵距的1/3。

分析：如图所示教材内容6：纵向水平杆搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。

分析：如图所示教材内容7：主节点处必须设置一根横向水平杆（小横杆），用直角扣件扣接且严禁拆除。

分析：如图所示教材内容8：主节点处的两个直角扣件的中心距不应大于150mm。

2015一建建筑实务必考脚手架内容；图解分析！建筑实务2015版 420102 （263-264页）中关于脚手架部分的叙述因为没有图例而抽象难懂，现整理绘图如下供参考：教材内容1：脚手架底面底座标高宜高于自然地坪50-100mm分析：《建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011）》中“每根立杆底部宜设置底座或垫板”，这里用的是“宜”，非强制性要求，如下图，垫板高度为50-100mm，使得脚手架底面底座标高高于自然地坪50-100mm。

教材内容2：单排脚手架的横向水平杆不应设置在下列部位1.设计上不许留脚手眼的地方；2.过梁上与过梁两端成60°的三角形范围内及过梁净跨度1/2的高度范围内；3.宽度小于1m的窗间墙；120mm厚墙、料石清水墙和独立柱；4.梁或梁垫下及其左右500mm范围内；5.砖砌体门窗洞口两侧200mm（石砌体为300mm）和转角处450mm（石砌体为600mm）范围内；6.独立或附墙砖柱，空斗砖墙、加气块墙等轻质墙体；7.砌筑砂浆强度等级小于或等于M2.5的砖墙。

分析：如下图所示红色（方格）部分教材内容3：脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上两步。

分析：脚手架在无连墙件的情况下最高2步，或者说允许在连墙件之上无连墙件搭设最多2步高的架体。

教材内容4:：纵向水平杆应设置在立杆内侧，其长度不应小于3跨。

分析：如图所示教材内容5：两根相邻纵向水平杆的接头不应设置在同步内，不同步两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不应大于纵距的1/3。

分析：如图所示教材内容6：两根相邻纵向水平杆的接头不应设置在同跨内,不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不应大于纵距的1/3。

分析：如图所示教材内容7：纵向水平杆搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。

脚手架1、脚手架底面底座标高宜高于自然地坪50-100mm2、单排脚手架——只有一排立杆，短横杆的一端搁置在墙体上的脚手架。

双排脚手架——由内外两排立杆和纵、横水平杆构成的脚手架〔。

双排脚手架一般用于砌筑工程。

砌筑需要承重：丢放水泥、砖等。

单排脚手架一般用于内墙抹灰，刷涂料等不需要承重的工程。

单排脚手架需要把抱杆支靠在墙上。

单排脚手架的横向水平杆不应设置在以下部位：①设计上不许留脚手眼的地方；②过梁上与过梁两端成60°的三角形范围内及过梁净跨度1/2 的高度范围内；③宽度小于1m 的窗间墙；120mm 厚墙、料石清水墙和独立柱；④梁或梁垫下及其左右500mm 范围内；⑤砖砌体门窗洞口两侧200mm〔石砌体为300mm〕和转角处450mm〔石砌体为600mm〕范围内；⑥.独立或附墙砖柱，空斗砖墙、加气块墙等轻质墙体；⑦砌筑砂浆强度等级小于或等于的砖墙。

3、脚手无连墙件搭设最多2步高的架体。

步数即是水平大横杆间距〕4、纵向水平杆〔可理解为大横杆〕应设置在立杆内侧，其长度不应小于3 跨。

5、两根相邻纵向水平杆的接头不应设置在同步内，不同步两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不应大于纵距的1/3。

6、两根相邻纵向水平杆的接头不应设置在同跨内,不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不应大于纵距的1/3。

7、纵向水平杆搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。

8、主节点处必须设置一根横向水平杆(小横杆)，用直角扣件扣接且严禁拆除。

9、主节点处的两个直角扣件的中心距不应大于150mm。

10、在双排脚手架中，离墙一端的外伸长度不应大于倍的两节点的中心长度，且不应大于500mm。

11、作业层上非主节点处的横向水平杆，最大间距不应大于纵距的1/2。

脚手架1、脚手架底面底座标高宜高于自然地坪50-100mm2、单排脚手架-—只有一排立杆,短横杆的一端搁置在墙体上的脚手架。

双排脚手架-—由内外两排立杆和纵、横水平杆构成的脚手架（。

双排脚手架一般用于砌筑工程。

砌筑需要承重:丢放水泥、砖等.单排脚手架一般用于内墙抹灰，刷涂料等不需要承重的工程。

单排脚手架需要把抱杆支靠在墙上.单排脚手架的横向水平杆不应设置在下列部位：①设计上不许留脚手眼的地方；②过梁上与过梁两端成60°的三角形范围内及过梁净跨度1/2 的高度范围内;③宽度小于1m 的窗间墙；120mm 厚墙、料石清水墙和独立柱；④梁或梁垫下及其左右500mm 范围内;⑤砖砌体门窗洞口两侧200mm（石砌体为300mm）和转角处450mm(石砌体为600mm）范围内;⑥.独立或附墙砖柱，空斗砖墙、加气块墙等轻质墙体；⑦砌筑砂浆强度等级小于或等于M2.5 的砖墙。

3、脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上两步.（分析：脚手架在无连墙件的情况下最高2步，或者说允许在连墙件之上无连墙件搭设最多2步高的架体。

步数即是水平大横杆间距)4、纵向水平杆（可理解为大横杆）应设置在立杆内侧，其长度不应小于3 跨。

5、两根相邻纵向水平杆的接头不应设置在同步内，不同步两个相邻接头在水平方向错开的距离不应小于500mm,各接头中心至最近主节点的距离不应大于纵距的1/3。

6、两根相邻纵向水平杆的接头不应设置在同跨内，不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不应大于纵距的1/3。

7、纵向水平杆搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。

8、主节点处必须设置一根横向水平杆(小横杆），用直角扣件扣接且严禁拆除。

9、主节点处的两个直角扣件的中心距不应大于150mm。

10、在双排脚手架中，离墙一端的外伸长度不应大于0.4 倍的两节点的中心长度,且不应大于500mm.11、作业层上非主节点处的横向水平杆，最大间距不应大于纵距的1/2.12、冲压钢脚手板、木脚手板、竹串片脚手板等，应设置在三根横向水平杆上.当脚手板长度小于2m 时，可采用两根横向水平杆支撑,但应将脚手板两端与其可靠固定，严防倾翻。

门式脚手架
日本爱知工业大学教学楼外墙改造装饰施工采用门式脚手 架作为施工外脚手架。
门式脚手架
采用门式脚手架的日本的外脚手架也注意了设置挑棚，满挂密目 安全网。
门式脚手架
在广州新白云机场二期指廊工程中使用的一种轻型门架作为外脚 手架。
门式脚手架
轻型门架的作业层铺放了钢框架。
升降脚手架
电动整体升降脚手架在定型前，要通过专项评审，其中对超载报警、 防外倾、防坠落装置等工作状况做检测和评定，通过后方可使用。
升降脚手架的防坠落 是最重要的。图为南京一 建的电动整体升降架1:1 模型的坠落试验。
在提升点处的吊 笼上设置了脱钩装置， 模拟突发坠落。
防坠落器
南京一建 的防坠落装置 采用广西一建 设计的振动触 发式防坠落器
1996年12月底在南京市区某28层大厦工地发生了电动附着 升降脚手架坠落事故，造成1人受伤。
一般规定
应定期对脚手架进行安全检查与维护，对检查不合格的脚手架应当 在整改合格前停止使用
脚手架检查常见问题
外墙架无扫地杆
此处应有扫地杆
脚手架检查常见问题
任意拆除横向扫地杆
此处应有扫地杆
脚手架检查常见问题
纵向扫地杆严重变形
脚手架检查常见问题拉接点偏离主节 Nhomakorabea的距离较大。
主节点
脚手架检查常见问题
无排水措施致使脚手架基础积水
连墙杆是承受脚手架的荷载，保证架 体整体稳定的杆件，因此，要计算它 的强度、稳定性和连接强度。必须采 用可承受拉力和压力的构造。
采用拉筋必须配用顶撑，顶撑应可靠 地顶在混凝土圈梁或柱上。连墙中的 连墙杆或拉筋宜呈水平设置，当不能 水平设置时，与脚手架连接的一端应 下斜连接，不应采用上斜连接。

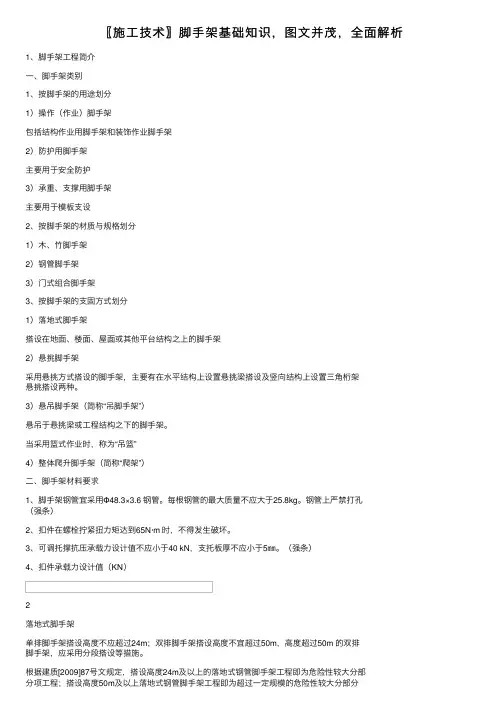

〖施⼯技术〗脚⼿架基础知识，图⽂并茂，全⾯解析1、脚⼿架⼯程简介⼀、脚⼿架类别1、按脚⼿架的⽤途划分1）操作（作业）脚⼿架包括结构作业⽤脚⼿架和装饰作业脚⼿架2）防护⽤脚⼿架主要⽤于安全防护3）承重、⽀撑⽤脚⼿架主要⽤于模板⽀设2、按脚⼿架的材质与规格划分1）⽊、⽵脚⼿架2）钢管脚⼿架3）门式组合脚⼿架3、按脚⼿架的⽀固⽅式划分1）落地式脚⼿架搭设在地⾯、楼⾯、屋⾯或其他平台结构之上的脚⼿架2）悬挑脚⼿架采⽤悬挑⽅式搭设的脚⼿架，主要有在⽔平结构上设置悬挑梁搭设及竖向结构上设置三⾓桁架悬挑搭设两种。

3）悬吊脚⼿架（简称“吊脚⼿架”）悬吊于悬挑梁或⼯程结构之下的脚⼿架。

当采⽤篮式作业时，称为“吊篮”4）整体爬升脚⼿架（简称“爬架”）⼆、脚⼿架材料要求1、脚⼿架钢管宜采⽤Φ48.3×3.6 钢管。

每根钢管的最⼤质量不应⼤于25.8kg。

钢管上严禁打孔（强条）2、扣件在螺栓拧紧扭⼒矩达到65N·m 时，不得发⽣破坏。

3、可调托撑抗压承载⼒设计值不应⼩于40 kN，⽀托板厚不应⼩于5㎜。

（强条）4、扣件承载⼒设计值（KN）2落地式脚⼿架单排脚⼿架搭设⾼度不应超过24m；双排脚⼿架搭设⾼度不宜超过50m，⾼度超过50m 的双排脚⼿架，应采⽤分段搭设等措施。

根据建质[2009]87号⽂规定，搭设⾼度24m及以上的落地式钢管脚⼿架⼯程即为危险性较⼤分部分项⼯程；搭设⾼度50m及以上落地式钢管脚⼿架⼯程即为超过⼀定规模的危险性较⼤分部分项⼯程，需要组织专家论证。

⼀、纵向⽔平杆1 、纵向⽔平杆应设置在⽴杆内侧，单根杆长度不应⼩于3 跨；2、纵向⽔平杆接长应采⽤对接扣件连接或搭接。

1）两根相邻纵向⽔平杆的接头不应设置在同步或同跨内；不同步或不同跨两个相邻接头在⽔平⽅向错开的距离不应⼩于500mm；各接头中⼼⾄最近主节点的距离不应⼤于纵距的1/3。

2）搭接长度不应⼩于1m，应等间距设置3 个旋转扣件固定；端部扣件盖板边缘⾄搭接纵向⽔平杆杆端的距离不应⼩于100mm。

脚手架1、脚手架底面底座标高宜高于自然地坪50-100mm2、单排脚手架——只有一排立杆，短横杆的一端搁置在墙体上的脚手架。

双排脚手架——由内外两排立杆和纵、横水平杆构成的脚手架（。

双排脚手架一般用于砌筑工程。

砌筑需要承重：丢放水泥、砖等。

单排脚手架一般用于内墙抹灰，刷涂料等不需要承重的工程。

单排脚手架需要把抱杆支靠在墙上。

单排脚手架的横向水平杆不应设置在下列部位：①设计上不许留脚手眼的地方；②过梁上与过梁两端成60°的三角形范围内及过梁净跨度1/2 的高度范围内；③宽度小于1m 的窗间墙；120mm 厚墙、料石清水墙和独立柱；④梁或梁垫下及其左右500mm 范围内；⑤砖砌体门窗洞口两侧200mm（石砌体为300mm）和转角处450mm（石砌体为600mm）范围内；⑥.独立或附墙砖柱，空斗砖墙、加气块墙等轻质墙体；⑦砌筑砂浆强度等级小于或等于M2.5 的砖墙。

3、脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上两步。

（分析：脚手架在无连墙件的情况下最高2 步，或者说允许在连墙件之上无连墙件搭设最多2 步高的架体。

步数即是水平大横杆间距）4、纵向水平杆（可理解为大横杆）应设置在立杆内侧，其长度不应小于 3跨。

5、两根相邻纵向水平杆的接头不应设置在同步内，不同步两个相邻接头在水平方向错开的距离不应小于 500mm，各接头中心至最近主节点的距离不应大于纵距的1/3。

6、两根相邻纵向水平杆的接头不应设置在同跨内,不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不应大于纵距的1/3。

7、纵向水平杆搭接长度不应小于1m，应等间距设置3 个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。

8、主节点处必须设置一根横向水平杆(小横杆)，用直角扣件扣接且严禁拆除。

9、主节点处的两个直角扣件的中心距不应大于150mm。

10、在双排脚手架中，离墙一端的外伸长度不应大于0.4 倍的两节点的中心长度，且不应大于500mm。

脚手架示意图在建筑施工领域，脚手架是一种至关重要的临时性结构，为施工人员提供了安全、稳定的工作平台，使他们能够在高处进行施工作业。

为了更好地理解和搭建脚手架，我们需要先了解脚手架的示意图。

脚手架示意图通常包括多个部分，每一部分都有其特定的功能和作用。

首先，我们来看看立杆。

立杆是脚手架的主要竖向支撑构件，它们垂直地立于地面，承受着整个脚手架结构的重量以及施工人员、材料和工具等所施加的荷载。

立杆的间距和布局需要根据具体的施工要求和荷载情况进行精确设计，以确保脚手架的稳定性和安全性。

横杆则是连接立杆的水平构件，它们增加了脚手架的整体性和刚性，防止立杆发生侧向位移。

横杆的布置也有一定的规范和要求，一般分为大横杆和小横杆。

大横杆通常位于立杆的内侧，小横杆则搭设在大横杆之上，用于支撑脚手板等。

脚手板是施工人员站立和行走的平台，通常铺设在小横杆上。

脚手板的材质可以是木板、钢板或竹板等，但其必须具备足够的强度和防滑性能，以保障施工人员的安全。

在脚手架示意图中，我们还能看到剪刀撑。

剪刀撑是一种交叉的斜向支撑构件，它能够增强脚手架的纵向和横向稳定性，防止脚手架在受到水平荷载时发生倒塌。

剪刀撑的设置角度和间距都有严格的规定，必须按照相关标准执行。

另外，连墙件也是脚手架示意图中不可忽视的一部分。

连墙件将脚手架与建筑物主体结构连接在一起，使脚手架能够借助建筑物的稳定性来抵抗风荷载和其他水平力的作用。

连墙件的设置位置和数量需要根据建筑物的结构特点和脚手架的高度、跨度等因素进行合理确定。

在查看脚手架示意图时，我们还需要注意一些细节。

比如，脚手架的基础必须坚实、平整，能够承受脚手架的全部荷载。

同时，在脚手架的顶部和端部，还需要设置防护栏杆和安全网，以防止施工人员从高处坠落。

为了让大家更直观地理解脚手架示意图，我们以一个常见的落地式双排脚手架为例。

在这个示意图中，立杆的间距通常为 15 米至 2 米，横杆的步距为 18 米左右。

04 脚手架使用过程 中的注意事项
载荷限制与堆放要求
01
02
03
严格遵守载荷限制
确保每平米载荷不超过规 定值，避免超载导致脚手 架坍塌。
合理堆放材料
在脚手架上堆放材料时， 应确保重物靠近背部和腰 部，轻物靠近外部，保持 平衡。
禁止随意悬挂重物
禁止在脚手架上随意悬挂 重物或利用脚手架作为支 撑点。
搭设材料不符合要求
如使用不合格钢管、扣件等，降低承载能力 。
搭设间距过大
未按规范设置立杆、横杆、剪刀撑等，影响 整体稳定性。
搭设顺序错误
未遵循“先搭后拆、逐层搭设”的原则，导 致脚手架失稳。
使用过程中安全隐患排查整改
定期检查
对脚手架进行全面检查，及时发现并 处理安全隐患。
严格控制荷载
确保脚手架承受的荷载不超过设计值 ，避免超载使用。
脚手架作用
提供安全、稳定的工作空间，确 保施工人员在高空作业时的安全 ，提高施工效率和质量。
脚手架主要类型介绍
01
02
03
04
扣件式脚手架
由钢管和扣件组成，搭设灵活 ，承载能力强，适用于各种建
筑结构和施工条件。
碗扣式脚手架
由碗扣、横杆和立杆组成，结 构稳定，搭设速度快，适用于 桥梁、隧道等大规模施工。
02 搭设前准备工作 及安全要求
场地勘察与评估
01
02
03

04
勘察现场地形、地貌及 障碍物情况
评估地面承载能力及稳 定性
确定搭设位置和高度， 并考虑周边环境因素
制定安全措施和应急预 案
材料设备采购与验收标准
01
02
03
04
采购符合标准要求的脚手架材 料和设备

脚手架1、脚手架底面底座标高宜高于自然地坪50-100mm2、单排脚手架——只有一排立杆，短横杆的一端搁置在墙体上的脚手架。

双排脚手架——由内外两排立杆和纵、横水平杆构成的脚手架（。

双排脚手架一般用于砌筑工程。

砌筑需要承重：丢放水泥、砖等。

单排脚手架一般用于内墙抹灰，刷涂料等不需要承重的工程。

单排脚手架需要把抱杆支靠在墙上。

单排脚手架的横向水平杆不应设置在下列部位：①设计上不许留脚手眼的地方；②过梁上与过梁两端成60°的三角形范围内及过梁净跨度1/2 的高度范围内；③宽度小于1m 的窗间墙；120mm 厚墙、料石清水墙和独立柱；④梁或梁垫下及其左右500mm 范围内；⑤砖砌体门窗洞口两侧200mm（石砌体为300mm）和转角处450mm（石砌体为600mm）范围内；⑥.独立或附墙砖柱，空斗砖墙、加气块墙等轻质墙体；⑦砌筑砂浆强度等级小于或等于M2.5 的砖墙。

3、脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以（分析：脚手架在无连墙件的情况下最高2步，或者说允许在连墙件之上两步。

上无连墙件搭设最多2步高的架体。

步数即是水平大横杆间距）4、纵向水平杆（可理解为大横杆）应设置在立杆内侧，其长度不应小于3 跨。

5、两根相邻纵向水平杆的接头不应设置在同步内，不同步两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不应大于纵距的1/3。

6、两根相邻纵向水平杆的接头不应设置在同跨内,不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不应大于纵距的1/3。

7、纵向水平杆搭接长度不应小于1m，应等间距设置3 个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。

8、主节点处必须设置一根横向水平杆(小横杆)，用直角扣件扣接且严禁拆除。

9、主节点处的两个直角扣件的中心距不应大于150mm。

10、在双排脚手架中，离墙一端的外伸长度不应大于0.4 倍的两节点的中心长度，且不应大于500mm。

建筑工程外脚手架搭设标准全面图解RSS 打印复制链接大中小发布时间：2017-07-13 14:29:53一、前言（1）建筑施工扣件式钢管外脚手架的搭设及施工管理，体现企业具有特色外脚手架形象及标准化施工能力，本标准依照国家和地方有关安全技术规范、编制了《建筑工程外脚手架搭设内标准》。

（2）本标准对外脚手架的立面形象、构造要求、搭设拆除、检查与验收、管理要求做出了具体陈述，并且对一些特殊部位的构造作法进行了细化，细化的部位主要包括：阳台处、飘窗处、外用电梯卸料平台处、电梯井及采光井内、建筑物阳角处等。

（3）本标准具体内容与国家、地方有关安全技术规范规定要求不符的，以国家、地方有关安全技术规范规定为准。

二、基本参数要求（1）钢管材质要求：钢管应采用国家标准GB/T13793或GB/T3091中规定的Q235普通钢管，型号宜采用Φ48.3×3.6mm（方案按Φ48×3.0mm计算），材料进场应提供产品合格证且进行验收，合格后方可投入使用。

（2）扣件进入施工现场应检查产品合格证，并应进行抽样复试，技术性能应符合国家标准《钢管脚手架扣件》的规定，扣件外观检查无裂纹，在螺栓拧紧力矩达到65N·m时，不得发生破坏。

（3）外架手架钢管必须进行防锈处理，除锈后刷一道防锈漆和两道面漆。

（4）木脚手板型号3000（6000）×200(250)×50，两端采用Φ1.6mm镀锌铁丝绑扎；钢筋网片式脚手架采用HPB235Φ6钢筋制作截面40mm间距，用Φ1.6mm镀锌铁丝固定在小横杆上。

三、钢管颜色（1）黄色油漆：脚手架立杆、大小横杆、纵横向扫地杆。

（2）红色油漆：连墙件。

（3）黄黑相间双色油漆：脚手架外侧防护栏杆、斜道防护栏杆、卸料平台防护栏杆。

（4）红白相间双色油漆：剪刀撑、横向斜撑、踢脚板、楼梯临边防护栏杆、施工电梯卸料平台临边防护栏杆。

（5）示意图颜色与文字叙述不一致的，以文字描述的颜色为准。

脚手架工程现场管理要点图解一、落地脚手架工程基础1、脚手架基础必须夯实平整坚实；2、设置木垫板、钢底座和纵横向扫地杆;3、有排水措施。

二、脚手架拉接点架体与建筑物拉结按规定设置，垂直不大于二步，水平不大于三跨,拉结可靠牢固,以保证架体的稳定。

拉结点处应设明显标志.三、脚手架剪刀撑按规定设置剪刀撑，剪刀撑必须沿脚手架高度连续设置。

脚手架高度在24米以下的，各组剪刀撑间距不大于15米；脚手架高度在25米以上的、悬挑脚手架，剪刀撑必须沿长度连续设置。

四、悬挑脚手架的搭设1、悬挑脚手架在搭设之前技术员必须制定搭设方案，并经设计计算确定。

施工方案应经上级技术部门或总工审批，应对立杆的稳定措施、悬挑梁与建筑结构的连接等关键部位，绘制大样详图指导施工。

2、多层悬挑采用悬挑梁(16#以上工字钢），悬挑梁尾端固定在钢筋混凝土楼板上，另一端悬挑出楼板。

悬挑梁按立杆间距（1.5m)布置，梁上焊短钢筋作底座，脚手架立杆插入固定，然后绑扫地杆。

每段悬挑脚手架搭设高度不大于20米。

3、多层悬挑每段搭设的脚手架，应该按照一般落地脚手架搭设规定，垂直不大于二步，水平不大于三跨与建筑结构拉接，以保证架体稳定.4、脚手架的外侧，应按照临边防护的规定设置防护栏杆和挡脚板，并用密目网封严，防止人、物的坠落。

还应在作业层脚手板与建筑物墙体缝隙过大时增加防护隔离平网，防止人及物的坠落。

5、悬挑脚手架底部必须进行严密的封闭（包括侧边），铺设安全平网与夹板封闭。

五、脚手架施工层安全防护1、脚手板铺设过程中严禁探头板出现，并固定牢固；2、脚手架外侧应按规定设置密目安全网，安全网设置在外排立杆的里面，密目网必须用符合要求的网绳将网周边每隔45cm（每个环扣间隙)绑牢在脚手架上。

3、遇作业层时还要在脚手架外侧按临边防护的要求设置防护栏杆和挡脚板，防止作业人员坠落和脚手板上物料坠落。

4、脚手架铺设脚手板一般至少二层，应尽量靠近作业层下方挂设层间平网作防护。
