过滤效率对照表

空气过滤器效率规格比较表一、空气过滤器的不同效率表示方法当被过滤气体中的含尘浓度以计重浓度表示时，则效率为计重效率;以计数浓度表示时，则效率为计效效率;以其它物理量作相对表示时，则为比色效率或浊度效率等。

最常用的表示方法是用过滤器进出口气流中的尘粒浓度表示的计数效率。

1.在额定风量下，按国家标准GB/T14295-93《空气过滤器》及GB13554-92《高效空气过滤器》的规定，不同过滤器的效率范围如下：初效过滤器，对≥5微米粒子，过滤效率80>E≥20，初阻力≤50Pa中效过滤器，对≥1微米粒子，过滤效率70>E≥20，初阻力≤80Pa高中效过滤器，对≥1微米粒子，过滤效率99>E≥70，初阻力≤100Pa亚高效过滤器，对≥0.5微米粒子，过滤效率E≥95，初阻力≤120Pa高效过滤器，对≥0.5微米粒子，过滤效率E≥99.99，初阻力≤220Pa超高效过滤器,对≥0.1微米粒子，过滤效率E≥99.999，初阻力≤280Pa2.由于现在许多企业选用的是进口的过滤器，而它们表示效率的方法与国内的不同，为便于比较，将它们之间的换算关系列表如下：按欧洲标准，粗效过滤器分为四级(G1~~G4)：G1 效率对粒径≥5.0μm,过滤效率E≥20% (对应美国标准C1)G2 效率对粒径≥5.0μm,过滤效率50>E≥20% (对应美国标准C2~C4)G3 效率对粒径≥5.0μm,过滤效率70>E≥50% (对应美国标准L5)G4 效率对粒径≥5.0μm,过滤效率90>E≥70% (对应美国标准L6)中效过滤器分为两级(F5~~F6)：F5 效率对粒径≥1.0μm,过滤效率50>E≥30% (对应美国标准M9、M10) F6 效率对粒径≥1.0μm,过滤效率80>E≥50% (对应美国标准M11、M12) 高中效过滤器分为三级(F7~~F9)：F7 效率对粒径≥1.0μm,过滤效率99>E≥70% (对应美国标准H13)F8 效率对粒径≥0.5μm,过滤效率90>E≥75% (对应美国标准H14)F9 效率对粒径≥0.5μm,过滤效率99>E≥90% (对应美国标准H15)亚高效过滤器分为两级(H10、H11)：H10 效率对粒径≥0.5μm,过滤效率99>E≥95% (对应美国标准H15)H11 效率对粒径≥0.5μm,SEO,过滤效率99.9>E≥99%(对应美国标准H16) 高效过滤器分为两级(H12、H13)：H12 效率对粒径≥0.5μm,过滤效率E≥99.9% (对应美国标准H16)H13 效率对粒径≥0.5μm,过滤效率E≥99.99% (对应美国标准H17)二、空气过滤器的规格与额定风量各类过滤器的一些标准尺寸、风量及初阻力如下表：序号名称外形尺寸额定风量初阻力1 粗效平板式过滤器 595X595X20 2500m3/h ≤50Pa2 粗效折迭式过滤器 595X595X46 3600m3/h ≤50Pa3 中效袋式过滤器 595X595X500 3600m3/h ≤80Pa4 W型亚高效过滤器 610X610X292 3200m3/h ≤160Pa5 有隔板高效过滤器 610X610X150 1000m3/h ≤220Pa6 无隔板高效过滤器 610X610X69 1000m3/h ≤160Pa 空气过滤器的不同效率表示方法,空气过滤器的效率表示方法，空气过滤器效率空气过滤器效率规格比较表，空气过滤器效率表示方法。

μm1、长度单位微米是长度单位，符号 [micron]。

1微米相当于1米的一百万分之一（此即为「微」的字义）。

换算关系1 000 000 皮米(pm) = 1 微米(μm)1 000 纳米(nm) = 1 微米(μm)1微米（um）=1000纳米（nm）1毫米（mm）=1000微米（um）0.001 毫米(mm) = 1 微米(μm)0.000 1 厘米(cm) = 1 微米(μm)0.000 01 分米(dm) = 1 微米(μm)0.000 001 米(m) = 1 微米(μm)0.000 000 001 公里(km) = 1 微米(μm)0.000 001 微米(μm) = 1 皮米(pm)0.001 微米(μm) = 1 纳米(nm)1 000 微米(μm) = 1 毫米(mm)10 000 微米(μm)= 1 厘米(cm)100 000 微米(μm) = 1 分米(dm)1 000 000 微米(μm) = 1 米(m)1 000 000 000 微米(μm) = 1 公里(km)2、浓度单位1μM=1μmol/L微摩尔每升筛子内径(μm)≈14832.4/筛子目数计量单位目粒度是指原料颗粒的尺寸,一般以颗粒的最大长度来表示。

网目是表示标准筛的筛孔尺寸的大小。

在泰勒标准筛中,所谓网目就是2.54厘米(1英寸)长度中的筛孔数目,并简称为目。

泰勒标准筛制：泰勒筛制的分度是以200目筛孔尺寸0.074mm为基准，乘或除以主模数方根（1.141）的n次方（n＝1，2，3……），就得到较200粗或细的筛孔尺寸，如果数2的四次方根（1.1892）的n次方去乘或除0.074mm，就可以得到分度更细的一系列的筛孔尺寸.目数越大，表示颗粒越细。

类似于金相组织的放大倍数。

目数前加正负号则表示能否漏过该目数的网孔。

负数表示能漏过该目数的网孔，即颗粒尺寸小于网孔尺寸；而正数表示不能漏过该目数的网孔，即颗粒尺寸大于网孔尺寸。

μm1、长度单位微米是长度单位，符号 [micron]。

1微米相当于1米的一百万分之一（此即为「微」的字义）。

换算关系1 000 000 皮米(pm) = 1 微米(μm)1 000 纳米(nm) = 1 微米(μm)1微米（um）=1000纳米（nm）1毫米（mm）=1000微米（um）0.001 毫米(mm) = 1 微米(μm)0.000 1 厘米(cm) = 1 微米(μm)0.000 01 分米(dm) = 1 微米(μm)0.000 001 米(m) = 1 微米(μm)0.000 000 001 公里(km) = 1 微米(μm)0.000 001 微米(μm) = 1 皮米(pm)0.001 微米(μm) = 1 纳米(nm)1 000 微米(μm) = 1 毫米(mm)10 000 微米(μm)= 1 厘米(cm)100 000 微米(μm) = 1 分米(dm)1 000 000 微米(μm) = 1 米(m)1 000 000 000 微米(μm) = 1 公里(km)2、浓度单位1μM=1μmol/L微摩尔每升筛子内径(μm)≈14832.4/筛子目数计量单位目粒度是指原料颗粒的尺寸,一般以颗粒的最大长度来表示。

网目是表示标准筛的筛孔尺寸的大小。

在泰勒标准筛中,所谓网目就是2.54厘米(1英寸)长度中的筛孔数目,并简称为目。

泰勒标准筛制：泰勒筛制的分度是以200目筛孔尺寸0.074mm为基准，乘或除以主模数方根（1.141）的n次方（n＝1，2，3……），就得到较200粗或细的筛孔尺寸，如果数2的四次方根（1.1892）的n次方去乘或除0.074mm，就可以得到分度更细的一系列的筛孔尺寸.目数越大，表示颗粒越细。

类似于金相组织的放大倍数。

目数前加正负号则表示能否漏过该目数的网孔。

负数表示能漏过该目数的网孔，即颗粒尺寸小于网孔尺寸；而正数表示不能漏过该目数的网孔，即颗粒尺寸大于网孔尺寸。

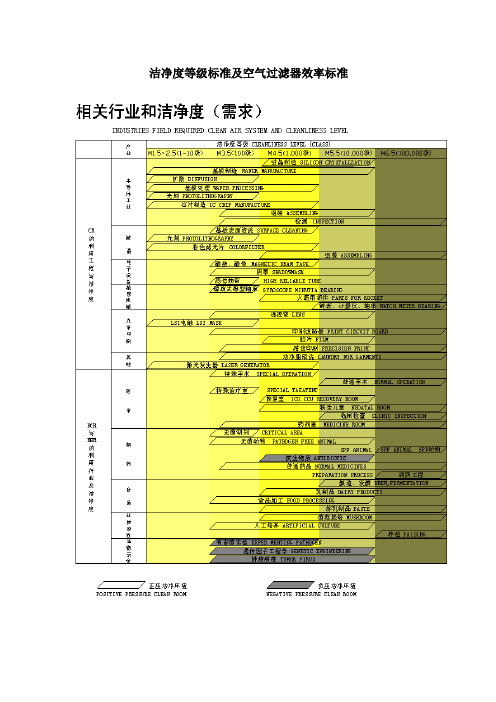

洁净度等级标准及空气过滤器效率标准

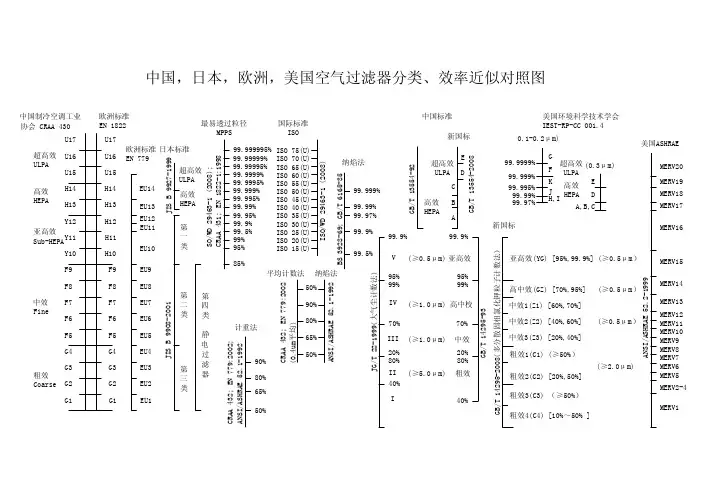

二空气过滤器效率规格对照表
附: 空气洁净度等级表2.0.1
等级每立方米(每升)空气中
≥0.5微米尘粒数
每立方米(每升)空气中
≥5微米尘粒数
100 级≤35×100(3.5)
1000 级≤35×1000(35) ≤250(0.25)
10000 级≤35×10000(350) ≤2500(2.5)
100000 级≤35×100000(3500) ≤25000(25)
注：对于空气洁净度为100级的洁净室内大于等于5微米尘粒的计算应进行多次采样。

当其多次出现时，方可认为该测试数值是可靠的。

洁净室的温、湿度范围:
为保证空气洁净度等级的送风量标准:
（注：文档可能无法思考全面，请浏览后下载，供参考。

可复制、编制，期待你的好评与关注）。

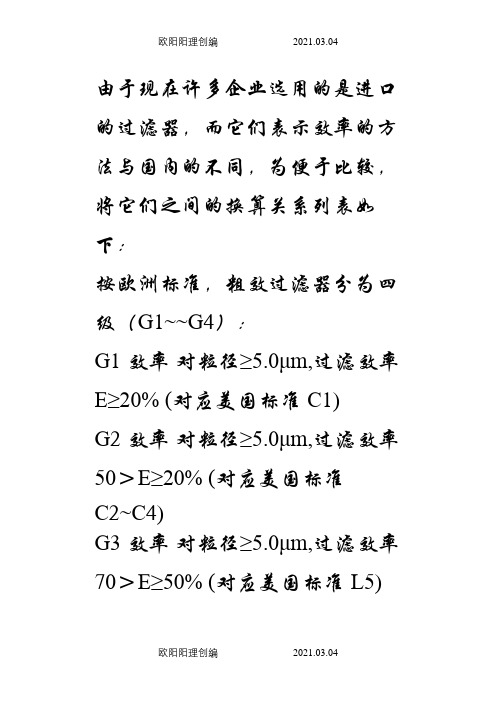

由于现在许多企业选用的是进口的过滤器，而它们表示效率的方法与国内的不同，为便于比较，将它们之间的换算关系列表如下：
按欧洲标准，粗效过滤器分为四级（G1~~G4）：
G1 效率对粒径≥5.0μm,过滤效率E≥20% (对应美国标准C1)
G2 效率对粒径≥5.0μm,过滤效率50＞E≥20% (对应美国标准
C2~C4)
G3 效率对粒径≥5.0μm,过滤效率70＞E≥50% (对应美国标准L5)
G4 效率对粒径≥5.0μm,过滤效率90＞E≥70% (对应美国标准L6) 中效过滤器分为两级(F5~~F6)：F5 效率对粒径≥1.0μm,过滤效率50＞E≥30% (对应美国标准
M9、M10)
F6 效率对粒径≥1.0μm,过滤效率80＞E≥50% (对应美国标准
M11、M12)
高中效过滤器分为三级
（F7~~F9）：
F7 效率对粒径≥1.0μm,过滤效率99＞E≥70% (对应美国标准H13) F8 效率对粒径≥1.0μm,过滤效率
90＞E≥75% (对应美国标准H14) F9 效率对粒径≥1.0μm,过滤效率99＞E≥90% (对应美国标准H15) 亚高效过滤器分为两级(H10、
H11)：
H10 效率对粒径≥0.5μm,过滤效率99＞E≥95% (对应美国标准
H15)
H11 效率对粒径≥0.5μm,过滤效率99.9＞E≥99% (对应美国标准H16)
高效过滤器分为两级(H12、
H13)：
H12 效率对粒径≥0.5μm,过滤效
率E≥99.9% (对应美国标准H16) H13 效率对粒径≥0.5μm,过滤效率E≥99.99% (对应美国标准H17)。

过滤效率和洁净等级一、过滤器术语及常识1.1初阻力（Initial Resistance）实际使用时或试验条件下新过滤器的阻力，或者，额定风量下新过滤器的阻力。

1.2终阻力（Final Resistance）判定过滤器报废的阻力指标。

过滤效率规格建议终阻力（Pa）G3（粗效）100～200G4 150～250F5～F6 250～300F7～F8 300～400F9～H11 400～450高效与甚高效400～6001.3无隔板过滤器（Mini-Pleat，或者Close-Pleat）1.4隔板过滤器（Deep-Pleat）1.5自洁式过滤器（Pulse-jet Filter）带有压缩空气脉冲反吹清灰功能的过滤器和除尘器。

1.6预过滤器（Pre-Filer）对下一级过滤器起保护作用的过滤器。

预过滤器可以有各种形式和效率规格。

1.7高效过滤器（High Efficiency Particulate Air Fliter简称为HEPA Filter）传统说法：对0.3μm粒子过滤效率≥99.97%的过滤器；国内通行说法：用钠焰法试验，效率≥99.97%的过滤器；待修订的国家标准：用钠焰法试验，效率≥99.9%1.8亚高效过滤器国内特有的产品（说法），用钠焰法试验，效率≥95%的过滤器；国外同类效率的产品（H10）主要用于高效过滤器的预过滤。

1.9超高效过滤器（甚高效过滤器）（Ultra Low Penerration Air简称ULPA Filter）对0.1～0.2μm粒子过滤效率≥99.999%的过滤器（美国标准）对MPPS效率≥99.9995%的过滤器（欧洲标准）1.10室内空气品质（Indoor Air Quality简称IAQ）1.11换气次数（Air Changes）一小时内送风量与室内体积之比。

1.12洁净度（Cleanliness）洁净室或洁净区域单位空间所含某粒径以上颗粒物的限度。

1.13 ASHRAE Efficiency采用美国采暖、制冷与空调工程师协会标准ASHRAE52.1规定方法测出的效率。
