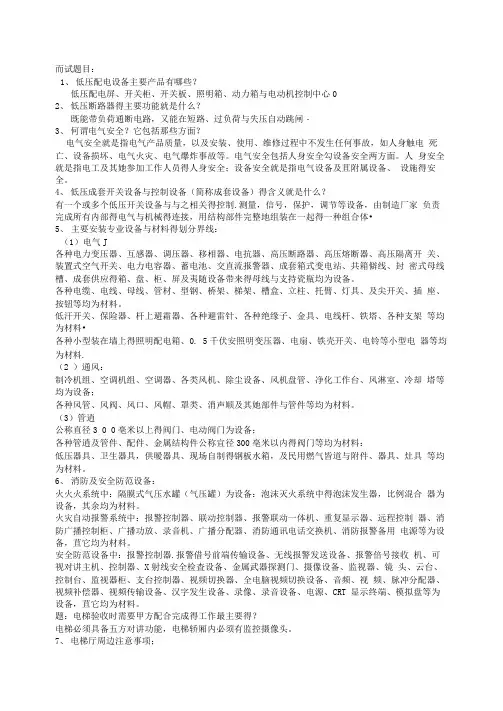

面试题目：
1、低压配电设备主要产品有哪些？
低压配电屏、开关柜、开关板、照明箱、动力箱和电动机控制中心。
2、低压断路器的主要功能是什么？
既能带负荷通断电路，又能在短路、过负荷和失压自动跳闸。
3、何谓电气安全?它包括那些方面?
电气安全是指电气产品质量，以及安装、使用、维修过程中不发生任何事故，如人身触电死亡、设备损坏、电气火灾、电气爆炸事故等。电气安全包括人身安全与设备安全两方面。人身安全是指电工及其他参加工作人员的人身安全；设备安全是指电气设备及其附属设备、设施的安全。
4、低压成套开关设备和控制设备(简称成套设备)的含义是什么?
有一个或多个低压开关设备和与之相关的控制,测量,信号,保护,调节等设备,由制造厂家负责完成所有内部的电气和机械的连接,用结构部件完整地组装在一起的一种组合体。
5、主要安装专业设备和材料的划分界线；
（1）电气:
各种电力变压器、互感器、调压器、移相器、电抗器、高压断路器、高压熔断器、高压隔离开关、装置式空气开关、电力电容器、蓄电池、交直流报警器、成套箱式变电站、共箱母线、封密式母线槽、成套供应的箱、盘、柜、屏及其随设备带来的母线和支持瓷瓶均为设备。
各种电缆、电线、母线、管材、型钢、桥架、梯架、槽盒、立柱、托臂、灯具、及其开关、插座、按钮等均为材料。
低压开关、保险器、杆上避雷器、各种避雷针、各种绝缘子、金具、电线杆、铁塔、各种支架等均为材料。
各种小型装在墙上的照明配电箱、0.5千伏安照明变压器、电扇、铁壳开关、电铃等小型电器等均为材料。
（2）通风:
制冷机组、空调机组、空调器、各类风机、除尘设备、风机盘管、净化工作台、风淋室、冷却塔等均为设备；
各种风管、风阀、风口、风帽、罩类、消声顺及其他部件和管件等均为材料。
（3）管道
公称直径300毫米以上的阀门、电动阀门为设备；
各种管道及管件、配件、金属结构件公称直径300毫米以内的阀门等均为材料；
低压器具、卫生器具，供暖器具、现场自制的钢板水箱，及民用燃气管道和附件、器具、灶具等均为材料。
6、消防及安全防范设备:
火灭火系统中：隔膜式气压水罐(气压罐)为设备；泡沫灭火系统中的泡沫发生器，比例混合器为设备，其余均为材料。
火灾自动报警系统中：报警控制器、联动控制器、报警联动一体机、重复显示器、远程控制器、消防广播控制柜、广播功放、录音机、广播分配器、消防通讯电话交换机、消防报警备用电源等为设备，其它均为材料。
安全防范设备中：报警控制器、报警信号前端传输设备、无线报警发送设备、报警信号接收机、可视对讲主机、控制器、X射线安全检查设备、金属武器探测门、摄像设备、监视器、镜头、云台、控制台、监视器柜、支台控制器、视频切换器、全电脑视频切换设备、音频、视频、脉冲分配器、视频补偿器、视频传输设备、汉字发生设备、录像、录音设备、电源、CRT 显示终端、模拟盘等为设备，其它均为材料。
题；电梯验收时需要甲方配合完成的工作最主要的？
电梯必须具备五方对讲功能，电梯轿厢内必须有监控摄像头。
7、电梯厅周边注意事项；
(1)消防电梯井底应设排水设施，排水井容量不应小于2m3，且不宜布置在电梯井内，而应布置在临近消防电梯的地方，并用暗管连接，如地下室兼人防时，应注意排水井应设在染毒区。如无特别要求，消防电梯不下地下室。
(2)电梯厅旁的水表房、垃圾房、配电间等应设门槛，有水房间应设地漏；电梯门口应做1％反坡，防止梯井进水。靠门一侧可比外侧高15—20mm。
8、应急供电线路的选择应符合下列要求：
（1）应满足火灾或因其它故障导致正常电源停电时的连续供电要求，其线路应选用铜芯导线或电缆，额定电压不低于500V；
（2）凡建筑物内火灾自动报警系统保护对象分级为特级，消防供电负荷等级为一级的消防设备供电干线及支线，应采用矿物绝缘电缆，当线路和敷设保护措施符合防火要求时，可采用有机绝缘耐火型电缆；
（3）凡建筑物内火灾自动报警系统保护对象分级为一级，消防供电负荷等级为一级的消防设备供电干线及支线，宜采用矿物绝缘电缆，当线路的敷设保护措施符合防火要求时，可采用有机绝缘耐火型电缆；
（4）凡建筑物内火灾自动报警系统保护对象分级为二级、消防供电负荷等级为二级的消防设备供电干线及支线，应采用有机绝缘耐火型电线、电缆：
（5）消防设备的供电线路，应满足火灾时的正常供电，其导线截面的选择可适当放宽。
9、应急配电设备的选择应符合下列要求：
（1）火灾时使用的配电箱、互投箱应为防火型，箱面应加注“消防”标志；
（2）断路器的额定电流不应小于电动机额定电流的115％，并应设置短路保护，不应设置过负荷保护和剩余电流保护，必要时只动作于信号；
（3）消防用电设备应采用专用回路供电，并应在末级配电箱处设置双电源自动切换装置；
（4）置于地下室的发电机组，其控制及配电设备宜选用防潮型产品；
（5）设置在储油间的电气设备，应按H—1级火灾危险场所选型。
10、配电箱、开关箱箱体制作及安装要求是什么？
（一）配电箱、开关箱箱体制作及安装要求
1、材质、规格
配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度为1.2～2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm。箱体表面应做防腐处理。统一刷桔黄色油漆。不得采用木制配电箱。
2、安装要求
配电箱、开关箱应装设端正、牢固。固定式配电箱、开关箱的中心点与地面的垂直距离应为1.4～1.6m。活动式中心点与地面的垂直距离应为0.8～1.6m。
3、箱体外形结构和进出线要求
配电箱、开关箱中导线的进线口和出线口应设在箱体的下底面。配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并卡固在箱体上，不得与箱体直接接触。移动式配电箱、开关箱的进、出线应采用橡皮护套绝缘电缆，不得有接头。
配电箱、开关箱的电源进线端严禁采用插头插座做活动连接。配电箱、开关箱外形结构能防雨、防尘。
4、箱内电器元件设置
（1）电器元件要求：配电箱、开关箱内电器元件必须可靠、完好，严禁使用破损、不合格电器。电器产品进场时必须审验生产（制造）许可证、产品合格证、产品说明书、出厂检验记录。
（2）安装要求：配电箱、开关箱内的电器（含插座）应先安装在金属或非木质阻燃绝缘电器安装板上，然后方可整体紧固在配电箱、开关箱箱体内。金属电器安装板与金属箱体应做电气连接。配电箱、开关箱内电器（含插座）应按其规定位置紧固在电器安装板上，不得歪斜和松动。配电箱、开关箱的箱体尺寸应与箱内电器的数量和尺寸相适应，箱内电器安装板板面电器安装尺寸可按规范确定。
（3）箱内电器元件设置
①总配电箱
总配电箱内电器元件设置根据漏电断路器在总路或支路具体有两种配置：
第一种配置：总路隔离开关、总路漏电断路器、分路隔离开关、分路断路器。
第二种配置：总路隔离开关、总路断路器、分路隔离开关、分路漏电断路器。
以上两种配置任选其一，箱内还应装设电压表、电流表、电度表及其它需要的仪表。专用电能计量仪表的装设应符合当地供电管理部门的要求。装设电流互感器时，其二次回路必须与保护零线有一个连接点，且严禁断开电路，
②分配电箱
分配电箱中的电器应具有控制和保护两种功能，控制功能有隔离、正常接通与分断功能，保护功能有短路、过载等。其电器配置如下：总路隔离开关，总路断路器；分路隔离开关，分路断路器。
③开关箱
电器元件配置：开关箱必须装设隔离开关、断路器或熔断器，以及漏电保护器。当漏电保护器同时具有短路、过载、漏电保护功能时，可不装设断路器或熔断器。
隔离开关应采用分断时具有可见分断点，能同时断开电源所有极的隔离电器，并应设置于电源进线端。当断路器具有可见分断点时，可不另设隔离开关。
开关箱中具体配置如下：
隔离开关，漏电断路器。开关箱中的电器要求：开关箱中的隔离开关只可控制照明电路和容量不大于3.0kw的动力电路，但不应频繁操作，容量大于3.0kw的动力电路应采用断路器控制，操作频繁时还应附设接触器或其它启动控制装置。开关箱中各种开关电器的额定值和
动作整定值与其控制用电设备的额定值和特性相适应。漏电保护器应装设在总配电箱、开关箱靠近负荷的一侧，且不得用于启动电气设备的操作。
11、室外管道安装注意事项；
所有雨污管材及其配件均需符合设计图纸及国家规定的产品质量要求，出厂厂家产品合格证及压力试验经检验合格后方可使用。
（1）、管材使用安装前，应仔细检查在装卸运输过程中有无损伤，如发现破损裂口、变形等缺陷管材，应及时剔除。
（2）、检查井与管道连接宜采用柔性填料密封的柔性接头，具体构造按设计要求进行。
（3）、开挖沟槽、做基础应注意：
1）、沟槽槽底宽宜按管材外径加0.6m采用。
2）、沟槽开挖时应做好排水措施，防止槽底受水浸泡。
3）、管道基础必须采用砂砾垫层，对一般土质地基的，厚度为0.1m；对软土地基，厚度不小于0.2m，具体做法按设计要求。
4）、基础应夯实，表面要平整。管道基础的接口部位应预留凹槽以便接口操作。凹槽长度宜为0.4-0.6m，深度宜为0.05m-0.1m，宽度宜为管材外径的1.1倍。
5、现场需复合垫层标高
（4）、下管
槽深不大时，可由人工抬管入槽，槽深大于3m时，可用非金属绳溜管入槽。严禁用金属绳索勾住两端管口或管材自槽边翻滚入槽内。
（5）、接口作业
橡胶安装位置应在插口第二与第三波纹之间槽内，安装密封圈的数量视设计要求而定，当采用两只密封圈时建议两密封圈之间隔一个波纹。接口前应先将承口插口内外表面清理干净，在插口套入密封圈，并在承口内工作面和橡胶圈表面涂上润滑剂（一般用肥皂水即可），插入方向为水流方向，对准承口中心线用人力或设置木档板用橇棍将被安装的管材徐徐插入承口内直至底部。接口完成后，随即用相同土质把预留凹槽入填筑密实。承插口管安装应将插口顺水流方向，承口逆水流方向，由下游向上游依次安装。管道应直线敷设，相邻两节管道轴线的允许转角一般不得大于2度。为防止接口合拢时已排设的管道轴线位置移动，须采用稳管措施。可采用编织袋内灌满砂，封口后压在已排设管道的顶部，其数量视管径大小而定。管道接口后，应复核管底深度和轴线，使其符合要求，如出现位移、悬浮、拔口现象，应返工处理。粘接固化方可回填。
（6）、回填土时应注意
1）、腋角部位先应用中砂、粗砂填实。
2）、基础部位开始到管顶槽以上0.7m范围内，必须采用人工回填。
3）、管顶0.7m以上可采用机械管道轴线两侧，同时回填，夯实。
质量验收：
管道密闭性检验1、管道敷设完毕且检验合格后应进行管道密闭性检验。2、管道密闭性检验应按井距分隔，长度不宜大于1KM，带井试验。3、管道密闭性检验应按闭水试验法。
管道变形检验 1、当回填土至设计高程后，在12h至24h内应测量管道内直径的初始变形量并计算管道竖向直径初始变形率，其值不得超过管道直径允许变形率的2∕3，需要进行纠正。
（7）化粪池施工要求
1）、首先确定开槽长宽深，长与宽按照所安装化粪池尺寸各外扩700mm。深度根据市政标高及我方进、出水管位置决定。
2）、回填土时尖角石块必须剔除。同时回填300mm一夯，回填夯实尤其重要，对日后的使用具有直接影响。
3）、覆土深度应考虑地面具体使用要求。
（8）、检查井的施工要求
1）、测量定位，确定检查井的具体位置。
2）、根据定位点，放出管道及检查井的开挖边线，并撒好灰线。
3)、根据现场已知水准点，在每个井边标出控制标高。
4)、管道及检查井土方开挖：沿着开挖边线，由浅到深开挖，边挖边用水准仪检查开挖深度，检查井的设计标高已提示，管道标高应按坡度和距离计算出阶段标高开挖时不得超挖土，以免扰动基土
5)、检查井基础施工：挖土完毕后，清理表面浮土，按照相关规范施工垫层。
6)、检查井基础施工完毕后，开始安装管道，接头按图纸及厂家说明进行施工，每一接头要求施工员和质检员检查合格后方可进行下一道工序进行施工。
7)、检查井用MU10标准砖，1:2水泥砂浆砌筑，检查井内外用1:2水泥砂浆粉光，以达到不渗不漏的要求，覆土时应保证外粉刷完好，管子上半圆墙体应设拱圈，圈高120mm.
8)、管道基础施工：管道基础施工前要检查管道坡度是否正确，管道要固定牢固。
9)、检查井施工完毕，应经项目部及监理检查合格后方可进行回填土施工。
10)、检查井砌筑前，砖要提前浇水润湿，砖砌灰缝要密实饱满。
11)、检查井的内外抹灰要光滑，与井坐接头要顺直。
12)、检查井标高应符合图纸要求，检查井不得渗进渗出的现象。施工完毕后，要进行闭水试验。试验合格后方可进行回填土施工。
13)、沟槽施工完毕后，要及时进行下一道工序施工或需有相应的安全措施，防止造成塌方及出现人员伤害事故。
12、防火阀，排烟阀如何选择及作用；
防火阀包括：
（1）防火阀、防火调节阀，常开，70度关闭，一般安装在风管穿越防火墙处，起火灾关断作用，可以设置输出电讯号，烟感超过70度时阀门关闭，连锁送（补）风机关闭；
（2）.防烟防火调节阀，常开，70度关闭，同一，不过多一个电讯号输入，可由消控室远程控制关闭，一般用于平时送风、火灾补风共用风管系统中，火灾时可控制关闭不需要补风的房间；
（3）防火阀，280度熔断关闭，常开，输出电讯号，这种和1相似，只是熔断温度不同，一般应用于火灾排烟管穿越防火墙处，烟气温度超过280度时自动熔断关闭，可连锁关闭排烟风机。
排烟阀：
（4）.排烟防火阀（常闭，电讯号开启，280度熔断关闭，或手动关闭）一般应用于排烟系统中，可在排烟风机吸入口安装一个，火灾时由消控室控制开启，关闭时也可连锁关闭该排烟风机。
（5）排烟阀，同上述3，各个单位叫法不同，有的根据它的动作温度叫做排烟阀，有的根据它的用途性质叫做防火阀，但是对于设备方只是把普通防火阀的熔断金属换成280度熔断的那一种.
排烟口：
如果你在管路上安装了必要的排烟阀，就用普通的单层百叶风口即可；否则需用板式排烟口，它同时带有排演防火阀的机构。
题；建筑、排水、机电管线交叉、排布避让原则
（1）、管道施工与既有管道交叉时，应按设计要求进行，当设计无要求时，可参照下列规定进行处理：
管道交叉处理的原则:
1)、排水管道施工时若与其他管道交叉，采用的处理方法须征得权属单位和其他单位同意。
2)．管道交叉处理中应当尽量保证满足其最小净距，且有压管道让无压管、支管避让干线管、小口径管避让大口径管。
管道交叉处理的方法:
在施工排水管道时，为了保证下面的管道安全又便于检修、上面的管道不致下沉破坏，应进行必要的处理。
1)．混凝土或钢筋混凝土排水圆管在下，铸铁管、钢管在上。上面管道已建，进行下面排水圆管施工时，采用在槽底砌砖墩的处理方法。上下管道同时施工时，且当钢管或铸铁管道的内径不大于400mm时，宜在混凝土管道两侧砌筑砖墩支承。
2）．混凝土或钢筋混凝土排水圆管（直径＜600mm）在下，铸铁管，钢管在上，高程有冲突，必须压低下面排水圆管断面时，将下面排水圆管改为双排铸铁管、加固管或方沟。
3）．混合结构或钢筋混凝土矩形管渠与其上方钢管道或铸铁管道交叉，当顶板至其下方管道底部的净空在70mm及以上时，可在侧墙上砌筑砖墩支承管道。当顶板至其下方管道底部的净空小于70mm时，可在顶板与管道之间采用低强度等级的水泥砂浆或细石混凝土填实，其荷载不应超过顶板的允许承载力，且其支承角不应小于900。
4）．圆形或矩形排水管道在上，铸铁管、钢管在下，上下管道同时施工时，在铸铁管、钢管外加套管或管廊。
5）．排水管道在上，铸铁管、钢管在下，埋深较大挖到槽底有困难，进行上面排水管道施工时，上面排水管道基础在跨越下面管道的原开槽断面处加强。
6）．当排水管道与其上方电缆管块交叉时，宜在电缆管块基础以下的沟槽中回填低强度等级的混凝土、石灰土或砌砖。排水管道与电缆管块同时施工时，可在回填材料上铺一层中砂或粗砂。电缆管块已建时，回填至电缆管块基础底部的材料为低强度等级的混凝土，回填材料与电缆管块基础间不得有空隙。
7）．一条排水管道在下，另一排水管道或热力管沟在上，上下管道同时施工（或上面已建，进行下面排水管道施工）时，下面排水管道强度加大，满槽砌砖或回填C8混凝土、填砂。
8）．排水方沟在下，另一排水管道或热力方沟在上，高程冲突，上下管道同时施工时，增强上面管道基础，位于下面排水方沟的顶板或根据情况，压扁排水方沟断面，但不应减小过水断面。
9）．预应力混凝土管与已建热力管沟高程冲突，必须从其下面穿过施工时，先用钢管或钢筋混凝土套管过热力沟，再穿钢管代替预应力混凝土管。
10）．预应力混凝土管在上，其他管道在下，上面管道已建，进行下面管道施工时，一般在下面槽底或方沟盖板上砌支墩。
13、机电安装工程管线综合排布策划
（1）管线综合排布策划目的
经过优化，对管线、设备综合排布，使管线、设备整体布局有序、合理、美观，最大程度的提高和满足建筑使用空间；降本增效。
机电安装工程施工前的总体策划是保证机电安装工程质量的必要阶段，对于现代建筑工程，特别是具有较复杂功能的智能建筑，其机电系统很复杂，子系统很多。而机电系统全部都是由管、线将功能设备连结而成，这些管、线、设备在建筑物内必定要占据一定的空间，而现代建筑的内部空间是有限的。所以，机电安装工程的管、线、设备的合理布置就成为机电安装工程施工策划的首要任务。
（2）管线综合排布策划组织与实施
总包单位在机电工程开工之前就应完成各系统的管道、电气线路、机电设备的布置，并与土建专业进行全面协调，结构施工时应做好密切配合，做好预留预埋工作。避免在机电安装施工时在主体结构上开洞，并可以使土建和机电的细部处理都能够预留足够的空间。
由总包单位的机电经理负责组织各专业工程师，以及分包单位专业工程师，进行综合排布策划，应对给排水、空调、消防、电气、智能等全部管线进行综合布置策划，对各种管道、线路、设备的位置、走向、交叉点、支吊架（位置、形式）、管道的敷设方式（明敷、暗敷）等等进行深入的研究，并形成管线、设备的位置排布详图、节点图、剖面图、支架位置图、支架结构图等。这就是我们常说的“二次设计”或“深化设计”。这项工作必要时应征得原设计单位的认可。施工时由各专业工程师严格组织实施。
（3）管线综合排布与避让原则
要科学合理排布管线，使各种管线的高度、走向合理、美观，避免在管线布置中出现违反规范的现象。当水、风、电三个系统交叉时，谁应该在上，谁应该在下，谁应该直行、谁应该跨越，这些原则在施工之初就应该加以明确。一般讲自上而下应为电、风、水。由于风管的截面最大，所以一般在综合布置管道时应首先考虑风管的标高和走向，但同时要考虑较大管径水管的布置，尽量避免大口径水管和风管在同一房间内多次交叉，尽量减少水、风管道转弯的次数，避免无谓地增加水、风的流动阻力，同时也可以避免水、风管道产生气阻、喘震、水击等问题。
管道排布避让原则：小管避让大管，有压管避让无压管，水管避让风管，电管、桥架应在水管上方。先安装大管后安装小管，先施工无压管后施工有压管，先安装上层的电管、桥架后安装下层水管。
（4）管线综合排布策划的效果要求
1）是在保证满足设计和使用功能的前提下，管道、管线尽量暗装于管道井、电井内、管廊内、吊顶内。要求明装的尽可能的将管线沿墙、梁、柱走向敷设，最好是成排、分层敷设布置。从而达到管线多而不乱、排布错落有序、层次分明、走向合理、管线交叉处置得当、安装美观的要求。
2）是正确、合理设置支、吊架，尽量使用共用支、吊架，保证管道支吊架的规范间距，降低工程成本。
3）是施工管理人员对工程的整体情况做到心中有数，特别是分包单位的施工项目严格按照统一的综合排布详图、节点图施工，工序组织合理穿插。
四是与结构、装饰工程进行充分的协调，使预留、预埋及时、准确，避免二次剔凿，避免末端设备与装饰工程出现不协调的问题。
总之，机电安装工程有一系列的检测、试验，在功能方面极少发生问题，但在观感方面策划得好，就是锦上添花；不策划，就肯定是一团遭。
（5）管线综合排布的部位
管线综合策划的重点是屋面、楼层走廊吊顶和地下室。设备机房（给水、消防泵房、空调机房、变配电室、换热站）、给排水管道井、管廊、吊顶内、卫生间、设备层、强电井、弱电井、空调井等部位重点进行排布策划。
屋面为什么会成为重点，建筑物上部的给水、空调、消防等管道布置在屋面上，以节省室内空间。所以现在很多设计将管道、设备安排在屋面上。所以，在进行屋面管线综合布置时，除管线本身的布置以外，还必须与土建专业进行协调，以保证管线的支架高度必须满足屋面防水细部构造的泛水高度的规定，屋面设备的基础施工应随结构层施工一同进行施工，保证基础的牢固与泛水高度达到要求。
走廊吊顶内部是管线布置最集中的位置，对楼层走廊吊顶内管线的综合布置不但要合理确定各专业管线的标高、位置，使各专业管线具有合理的空间，同时还应对各专业的施工顺序予以确定，从而使各专业工序交叉施工具有合理的时间
13、消防管道试压；管到系统安装完成后，应对系统进行试压。（隐蔽工程在隐蔽前先试压，并经建设单位或监理工程师认可）。
（1）消防喷淋系统设计压力均大于1.0Mpa，水压强度试验压力应为该工作压力加
0.4Mpa，
（2）水压强度试验的测试点设在管网的最低点。对管网注水时，应先将管网内的空气排净，并缓缓升压。达到试验压力后，稳压30分钟，目测管网，应无泄漏和无变形，且压力降不应大于0.05Mpa。
（3）水压强度试验和管网冲洗合格后进行水压严密性试验。试验压力为设计工作压力，稳压24小时，无泄漏为合格。
（4）有吊顶则在封吊顶前进行试压，为了不影响吊顶装修进度分层分段试压，试压完后冲洗管道，合格后可封闭吊顶。吊顶材料在管箍甩口处开一个30mm的孔，把预留口露出，吊顶装修完后把丝堵卸下安装喷洒头。
（5）管道可分层分段进行，上水时最高点要有排气装置，高低点各装一块压力表，上满水后检查管路有无渗漏，应在加压前紧固，升压后再出现渗漏时做好标记，卸压后再处理，必要时卸水处理。冬季试压环境温度不得低于5℃，夏季试压最好不直接用外线上水，防止结露。试压合格后及时办理验收手续。
（6）消防管道在试压完毕后可连续做冲洗工作。冲洗前先将系统中的流量减压孔板、过滤装置拆除，冲洗水质合格后重新装好，冲洗出的水要有排放去向，不得损坏其他成品。
（7）消防系统同水调试应达到消防部门测试规定条件。消防水泵应接通电源并已试运转，测试最不利点的喷洒头和消火栓的压力和流量能满足设计要求。
质量标准：
（1）自动喷洒和水幕消防装置的喷头位置、间距和方向必须符合要求和施工规范规定。
（2）箱式消火栓的安装应栓口朝外，阀门距地面、箱壁的尺寸符合施工规定。水龙带与消火栓和快速连接头绑扎紧密，并卷折挂在托盘或支架上。
（3）消火栓阀门中心距地面为1.1m，允许偏差20mm。阀门距箱侧面为140mm，距箱后内表面为100mm，允许偏差5mm。
（4）自动喷洒和水幕消防系统的管道应有坡度。充水系统应不小于0.002；冲气系统和分支管应不小于0.004。
（5）吊架与喷头的距离，应不小于300mm，距末端喷头的距离不大于750mm。
（6）吊架应设在相邻喷头间的管段上，当相邻喷头间距不大于3.6m，可设一个；小于1.8m，允许隔断设置。
（7）管道系统严格按照现行规范要求和设计要求施工。
成品保护：
（1）消防系统施工完毕后，各部位的设备部件要有保护措施，防止碰动跑水，损坏装修成品。
（2）报警阀配件、消火栓箱内附件，各部位的仪表等均应加强管理，防止丢失和损坏。
（3）消防管道安装与土建及其他管道发生矛盾时，不得私自拆改，要经过设计，办理变更洽商妥善解决。
（4）喷洒头安装时不得污染和损坏吊顶装饰面。
室内消火栓给水系统
室内消火栓系统是建筑物内主要的消防设施之一，室内消火栓是供单位员工或消防队员灭火的主要工具。
（一）系统组成
室内消火栓系统主要有消火栓箱、室内管网、消防水箱、市政入户管、消防水池、消防泵组、水泵接合器、消防泵控制柜、试验消火栓等组成。
（二）间距要求
消火栓按2支消防水枪的2股充实水柱布置的建筑物，消火栓的布置间距不应大于
30.0m；消火栓按1支消防水枪的1股充实水柱布置的建筑物，消火栓的布置间距不应大于50.0m。
（三）使用方法
室内消火栓一般都设置在建筑物公共部位的墙壁上，有明显的标志，内有水带和水枪，有的还有消防卷盘。使用消防卷盘时，打开消火栓箱门，将胶管拉出，开启小口径水枪开关，即可喷火灭火。当消火栓泵控制柜处于手动状态时应及时派人到消防泵房手动启动消火栓泵。
自动喷水灭火系统
自动喷水灭火系统是一种固定式自动灭火的设施，它自动探测火灾，自动控制灭火剂的施放，按照管网上喷头的开闭形式分为闭式系统和开式系统，闭式自动喷水系统又包括：湿式系统、干式系统、预作用系统、循环系统；开式自动喷水系统也包括：雨淋灭火系统、水幕系统、水喷雾系统。
（一）湿式自动喷水灭火系统
湿式自动喷水灭火系统，由于在报警阀的前后管网内始终充满压力水，故称湿式喷水灭火系统。
1、系统组成：是由闭式喷头、管道系统、湿式报警阀组、水流指示器、消防水源和供水设施等组成。
2、工作原理：在火场温度作用下，闭式喷头的感温元件温升达到预定的动作温度时，喷头开启，喷水灭火，水在管网内流动时，使湿式报警阀的上部水压下降，原来处于关闭状态的阀瓣受到压差影响而自行开启，水通过湿式报警阀流向干管和支管，干管上的水流指示器由水的流动信号变为电信号传输给控制器，支管内的水经过延时器后通向水力警铃和压力开关，水流冲击水力警铃发出声响报警信号，同时使压力开关触点接触，一是将接触信号反馈控制器，二是接触信号会直接启动喷淋泵，使管网能持续加压供水，达到自动喷水灭火目的。
喷水后，水流指示器、压力开关会向报警控制器报警、喷淋泵启动后信息也会反馈报警控制器。
（二）干式喷水灭火系统
干式喷水灭火系统是为了满足寒冷和高温场所安装自动喷水灭火系统的需要，在湿式系统的基础上发展起来的。由于其管路和喷头内平时没有水只处于充气状态，故称之为干式系统或干管系统。
1、系统组成：是由闭式喷头、管道系统、干式报警阀组、水流指示器、充气设备、排气设备、消防水源和供水设备等组成。
2、工作原理：发生火灾时，在火场温度的作用下，闭式喷头的感温元件温度上升，达到预定的动作温度范围时，喷头开启，管路中的压缩空气从喷头喷出，使干式报警阀出口侧压力下降，干式报警阀被自动打开，水进入管路并由喷头喷出。在干式报警阀被打开的同时，通向水力警铃的通道也被打开，水流冲击水力警铃发出声响报警信号，压力开关报警信号送至报警控制器，并直接启动消防泵加压供水。
（三）预作用喷水灭火系统
预作用喷水灭火系统是在湿式系统、干式系统、火灾报警系统有机结合起来的灭火系统，该系统阀后管网呈干式，阀前管网呈湿式，火灾时，通过火灾自动报警系统实现对预作用阀的控制，并立刻使阀后管网充水，将系统转变为湿式，故称为预作用喷水灭火系统。
1、系统组成：是由火灾探测器、报警控制装置、闭式喷头、管道系统、预作用阀组（或雨淋阀组）、手动开启阀门、充气设备、排气装置、消防水源和供水设施等组成。
2、工作原理：该系统阀后管网一般充有低压压缩空气，在火灾发生时，安装在保护区内的火灾探测器，首先发出火警报警信号，消防控制器在接到报警信号的同时，一方面自动打开排气阀排气，另一方面自动打开电磁阀排水，原来处于关闭状态的阀瓣受到压差影响而自行开启，使压力水迅速充满管网，这样原来呈干式的系统迅速转变成湿式系统，以后的动作与湿式系统相同。
（四）雨淋喷水灭火系统
雨淋喷水灭火系统工作时，所有喷头同时喷水，好似倾盆大雨，故称为雨淋系统或洪水系统。
1、系统组成：是由火灾探测及报警控制装置、开式喷头、管道系统、雨淋阀组、手动开启阀门、消防水源和供水设施等组成。
2、工作原理：发生火灾时，火灾探测器将信号送至火灾报警控制器，控制器输出信号打开雨淋阀，使整个保护区内的开式喷头喷水灭火。同时启动水泵保证供水，压力开关、水力警铃一起报警。
（五）水喷雾灭火系统
水喷雾灭火系统常用来保护可燃液体、气体储罐及油浸电力变压器等。水喷雾灭火系统的组成和工作原理与雨淋系统基本一致。其区别主要在于喷头的结构和性能不同，雨淋系统采用标准开式喷头，而水喷雾系统则采用中速或高速喷雾喷头。
预作用系统、雨淋灭火系统、水喷雾灭火系统和自动控制的水幕系统应在火灾报警系统报警后，立即打开电磁阀，自动向配水管道供水，并同时具备自动控制、消防控制室手动远程控制和现场应急操作三种启动供水泵的方式。
泡沫灭火系统
泡沫灭火具有安全可靠、经济实用、灭火效率高等特点。
（一）系统组成
泡沫灭火系统由消防水源、消防泵组、泡沫液供应源、泡沫比例混合器、管路和泡沫产生装置等组成。
（二）系统分类
泡沫灭火系统按照安装使用方式分为固定式、半固定式和移动式三种；按泡沫喷射位置分为液上喷射和液下喷射两种；按泡沫发泡倍数又可分为低倍、中倍、高倍三种。
（三）工作原理
消防管网出水过程中，通过比例混合器将泡沫液与水按比例混合，形成泡沫混合液，泡沫混合液经过泡沫产生器，与吸入的空气混合，发泡产生泡沫，并将泡沫喷洒到燃烧液体表面，形成泡沫层、隔绝空气、吸收热量，从而把火扑灭。泡沫灭火主要用于扑救B类火灾，也能扑救A类火灾。
气体灭火系统
气体灭火系统应用于特定的场所，由于气体灭火系统灭火后不留痕迹、不影响设备的正常运行，是一种较为理想的自动灭火系统。
（一）系统组成
气体灭火系统由储存装置（启动气瓶、灭火气瓶）、启动分配装置、管道、输送释放装置、火灾探测器、消防控制器、监控装置等设施组成。
（二）系统分类
气体灭火系统按使用的灭火剂分为：二氧化碳灭火系统、七氟丙烷灭火系统和惰性气体灭火系统；按灭火方式分为：全淹没气体灭火系统、局部应用气体灭火系统；按管网的布置分为：有管网灭火系统和无管网灭火系统。
（三）工作原理
气体灭火系统的工作原理：消防控制中心接到火灾信号后，启动联动装置（关闭开口、停止空调、接通警报等），延时约30s后，打开启动气瓶的电磁阀，利用启动气瓶中的高压氮气将灭火气瓶的容器阀打开，灭火剂经管道输送到喷头喷出气体灭火。中间的延时是考虑防护区内人员的疏散。
（四）系统控制
为确保系统在发生火灾时及时可靠地启动，系统的控制与操作应满足一定的要求。管网气体灭火系统一般应具有自动控制、手动控制和机械应急操作三种启动方式；无管网灭火系统应具有自动控制、手动控制两种启动方式；局部应用气体灭火系统用于经常有人的保护场所时，可不设自动控制。
消防控制室
消防控制室是建筑消防设施的信息控制中心，也是火灾时灭火指挥中心，具有十分重要的地位和作用。
（一）控制室位置
消防控制室应设在建筑物的首层，消防控制室门的上方应设标志牌或标志灯，设在地下一层的消防控制室门上的标志必须是带灯罩的装置。标志灯的电源应从消防电源上接入以保证标
志灯电源可靠。为防止火灾危及消防控制室工作人员的安全，消防控制室的门应有一定的耐火能力（即为A类隔热防火门），并应向疏散方向开启，应有安全出口。
（二）控制设备功能
消防控制设备具备对消防水泵、防烟和排烟风机的启、停，除自动控制外，还能手动直接控制，火灾发生时，在自动情况下，会自动关闭对常开防火门、防火卷帘门、电动防火阀，停止有关部位的空调送风，逼降电梯，切断有关部位的非消防电源，并接通警报装置及火灾应急灯和疏散标志灯，启动应急广播，并接收其反馈信号，还能对气体灭火系统、泡沫灭火系统有控制显示功能。
（三）通信设备要求
消防控制室与值班室、消防水泵房、发电机房、配电室、通风和空调空调机房、排烟机房、电梯机房及其他与消防联动控制有关的且经常有人值班的机房，灭火控制系统操作装置处或控制室，企业消防站、消防值班室、总调度室等处设置消防专用电话；手动报警按钮处设置对讲电话插孔；消防控制室消防值班室或企业消防站等处，设有直接报警的外线电话。
