pa66材质证明.doc

尼龍PA66性能概述物化性能PA66，聚酰胺66或尼龙66。

PA66在聚酰胺材料中有较高的熔点。

它是一种半晶体-晶体材料。

PA66在较高温度也能保持较强的强度和刚度。

PA66在成型后仍然具有吸湿性，其程度主要取决于材料的组成、壁厚以及环境条件。

在产品设计时，一定要考虑吸湿性对几何稳定性的影响。

为了提高PA66的机械特性，经常加入各种各样的改性剂。

玻璃就是最常见的添加剂，有时为了提高抗冲击性还加入合成橡胶，如EPDM和SBR等。

PA66的粘性较低，因此流动性很好(但不如PA6)。

这个性质可以用来加工很薄的元件。

它的粘度对温度变化很敏感。

PA66的收缩率在1%~2%之间，加入玻璃纤维添加剂可以将收缩率降低到0.2%~1%。

收缩率在流程方向和与流程方向相垂直方向上的相异是较大的。

PA66对许多溶剂具有抗溶性，但对酸和其它一些氯化剂的抵抗力较弱。

注塑工艺干燥处理：如果加工前材料是密封的，那么就没有必要干燥。

然而，如果储存容器被打开，那么建议在85C的热空气中干燥处理。

如果湿度大于0.2%，还需要进行105C，12小时的真空干燥。

熔化温度：260~290C。

对玻璃添加剂的产品为275~280C。

熔化温度应避免高于300C。

模具温度：建议80C。

模具温度将影响结晶度，而结晶度将影响产品的物理特性。

对于薄壁塑件，如果使用低于40C的模具温度，则塑件的结晶度将随着时间而变化，为了保持塑件的几何稳定性，需要进行退火处理。

注射压力：通常在750~1250bar，取决于材料和产品设计。

注射速度：高速(对于增强型材料应稍低一些)。

流道和浇口:由于PA66的凝固时间很短，因此浇口的位置非常重要。

浇口孔径不要小于0.5*t(这里t为塑件厚度)。

如果使用热流道，浇口尺寸应比使用常规流道小一些，因为热流道能够帮助阻止材料过早凝固。

如果用潜入式浇口，浇口的最小直径应当是0.75mm。

典型用途PA66更广泛应用于汽车工业、仪器壳体以及其它需要有抗冲击性和高强度要求的产品。

PA6和PA66塑料特性PA66简介PA66是白色半透明的材料签别：用PA66与盐酸在110℃加热4小时，有少量白色已二酸结晶沉淀析出。

PA6没有，PA610B也有。

燃烧特征：同尼龙的燃烧特征。

优点PA66是尼龙材料中，机械强度最高的一种，拉伸强度，表面硬度，刚性都高于其它的尼龙类塑料。

PA具有较高的耐磨性，它的耐磨性仅低于POM，而优于其它尼龙。

PA6简介PA6是微黄半透明的材料签别：用PA6与盐酸在110℃加热4小时，没有少量白色已二酸结晶沉淀析出。

燃烧特征：同尼龙的燃烧特征。

优点PA6是尼龙材料中，机械强度比较高的一种，但低于PA66；拉伸强度，表面硬度，刚性都高于其它的尼龙类塑料。

抗冲性和柔性高于PA66MC尼龙简介MC尼龙与PA6都是尼龙6的产品，只是聚合工艺不一样。

优点MC尼龙的分子量大于PA6一倍以上，因此它的机械强度高于PA6；2.PA6 聚酰胺6或尼龙6典型应用范围:由于有很好的机械强度和刚度被广泛用于结构部件。

由于有很好的耐磨损特性，还用于制造轴承。

注塑模工艺条件:干燥处理：由于PA6很容易吸收水分，因此加工前的干燥特别要注意。

如果材料是用防水材料包装供应的，则容器应保持密闭。

如果湿度大于0.2%，建议在80℃以上的热空气中干燥16小时。

如果材料已经在空气中暴露超过8小时，建议进行105℃，8小时以上的真空烘干。

熔化温度：230~280℃，对于增强品种为250~280℃。

模具温度：80~90℃。

模具温度很显著地影响结晶度，而结晶度又影响着塑件的机械特性。

对于结构部件来说结晶度很重要，因此建议模具温度为80~90℃。

对于薄壁的，流程较长的塑件也建议施用较高的模具温度。

增大模具温度可以提高塑件的强度和刚度，但却降低了韧性。

如果壁厚大于3mm，建议使用20~40℃的低温模具。

对于玻璃增强材料模具温度应大于80℃。

注射压力：一般在750~1250bar之间（取决于材料和产品设计）。

注射速度：高速（对增强型材料要稍微降低）。

尼龙材质证明书尼龙材质证明书一、证明单位概况1-1 证明单位名称：1-2 证明单位地质：1-3 证明单位1-4 证明单位负责人：二、证明内容概述本证明书主要针对尼龙材质进行全面的说明和评估，包括材料性质、技术参数、质量控制及其他相关信息。

三、尼龙材质相关说明3-1 尼龙材质定义：尼龙（Nylon）是一种合成纤维材料，由聚合物形成的线状结构。

其特点包括高强度、耐磨损、耐腐蚀以及优异的机械性能等。

3-2 尼龙材质分类：根据使用特性和材料成分的不同，尼龙材质可分为尼龙6、尼龙66、尼龙11、尼龙12等多种类型。

3-3 尼龙材质的主要特性：●高强度：尼龙材质具有较高的拉伸强度，可以满足各种强度要求的工程应用。

●耐磨损：尼龙材质具有良好的耐磨性能，适用于摩擦和磨损较大的环境。

●耐腐蚀：尼龙材质对一般化学物质具有较好的耐腐蚀性能。

●低摩擦系数：尼龙材质具有良好的自润滑性能，摩擦系数较低。

四、尼龙材质技术参数4-1 密度：4-2 熔点：4-3 线膨胀系数：4-4 软化温度：4-5 抗张强度：4-6 弯曲强度：4-7 伸长率：4-8 断裂伸长率：4-9 硬度：4-10 热变形温度：4-11 氧化指数：五、质量控制尼龙材质的生产和供应过程需遵循以下质量控制措施：5-1 原材料选择：选用符合相关标准和规范的优质尼龙原料。

5-2 生产工艺：采用先进的生产工艺和设备，确保生产过程的稳定性和一致性。

5-3 检测方法：严格按照标准化的测试方法进行材料的检测和验证。

5-4 产品检验：对生产出的尼龙材料进行质量检验，确保产品符合相关标准要求。

5-5 质量管理：建立健全的质量管理体系，不断提升产品质量和技术水平。

六、附件本文档涉及的附件详见附件清单。

七、法律名词及注释7-1 法律名词1：注释17-2 法律名词2：注释27-3 法律名词3：注释3注：本文档仅供参考使用，具体内容和格式可根据实际需求进行调整。

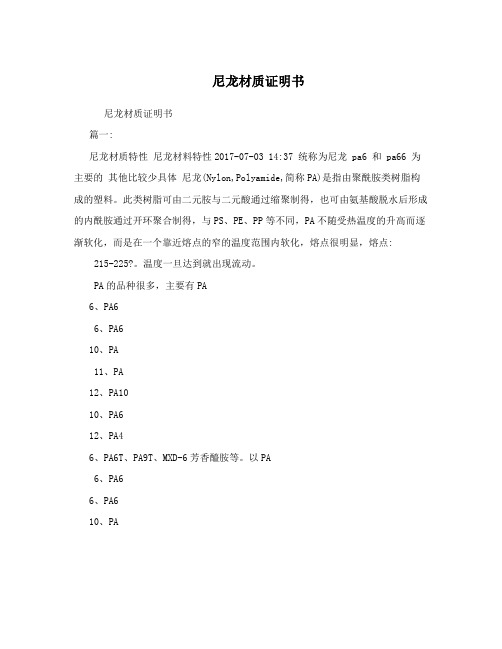

尼龙材质证明书尼龙材质证明书篇一:尼龙材质特性尼龙材料特性2017-07-03 14:37 统称为尼龙 pa6 和 pa66 为主要的其他比较少具体尼龙(Nylon,Polyamide,简称PA)是指由聚酰胺类树脂构成的塑料。

此类树脂可由二元胺与二元酸通过缩聚制得，也可由氨基酸脱水后形成的内酰胺通过开环聚合制得，与PS、PE、PP等不同，PA不随受热温度的升高而逐渐软化，而是在一个靠近熔点的窄的温度范围内软化，熔点很明显，熔点: 215-225?。

温度一旦达到就出现流动。

PA的品种很多，主要有PA6、PA66、PA610、PA11、PA12、PA1010、PA612、PA46、PA6T、PA9T、MXD-6芳香醯胺等。

以PA6、PA66、PA610、PA11、PA12最为常用。

尼龙类工程塑料外观上都呈现为角质、韧性、表层光亮、白色(或乳白色)或微黄色、透明或半透明的结晶性树脂，它容易被著成任一种颜色。

作为工程塑料的尼龙分子量一般为1.5-3万。

它们的密度均稍大于1，密度:1.14-1.15g,cm3。

拉伸强度:,60.0Mpa。

伸长率:,30%。

弯曲强度:90.0Mpa。

缺口冲击强度:(KJ,m2),5。

尼龙的收缩率为1%~2%。

需注意成型后吸湿的尺寸变化。

吸水率100% 相对吸湿饱和时能吸8%.使用温度可,40,105?之间。

熔点: 215-225?。

合适壁厚2-3.5mm。

PA的机械性能中如抗拉抗压强度随温度和吸湿量而改变，所以水相对是PA的增塑剂，加入玻纤后，其抗拉抗压强度可提高2倍左右，耐温能力也相应提高，PA本身的耐磨能力非常高，所以可在无润滑下不停操作，如想得到特别的润滑效果，可在PA中加入硫化物。

PA性能的主要优点有:1.机械强度高，韧性好，有较高的抗拉、抗压强度。

比拉伸强度高于金属，比压缩强度与金属不相上下，但它的刚性不及金属。

抗拉强度接近于屈服强度，比ABS高一倍多。

对冲击、应力振动的吸收能力强，冲击强度比一般塑料高了许多，并优于缩醛树脂。

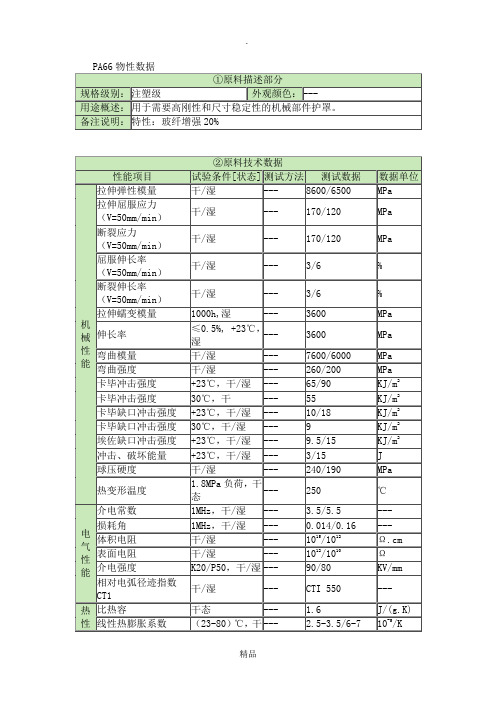

PA66物性数据PA66是一种聚酰胺材料，具有优异的力学性能、耐热性和耐化学腐蚀性。

在工程塑料领域中被广泛应用于汽车、电子、电器、机械等领域。

为了更好地了解和应用PA66材料，以下是PA66的物性数据。

1. 密度：PA66的密度通常在1.13-1.15g/cm³之间，具体数值会受到添加剂、填充材料等因素的影响。

2. 熔融温度：PA66的熔融温度一般在250-260℃之间，这使得它在高温环境下具有较好的稳定性。

3. 玻璃化转变温度：PA66的玻璃化转变温度约为50-60℃，这意味着在低温下，PA66材料会变得脆性。

4. 弯曲强度：PA66的弯曲强度通常在150-200MPa之间，这使得它具有较高的抗弯能力。

5. 抗拉强度：PA66的抗拉强度一般在70-100MPa之间，这使得它具有较高的强度。

6. 弹性模量：PA66的弹性模量通常在2-3GPa之间，这意味着它具有较好的刚性和弹性。

7. 冲击强度：PA66的冲击强度约为50-80kJ/m²，这使得它具有较好的耐冲击性能。

8. 热膨胀系数：PA66的热膨胀系数约为70-90×10^-6/℃，这意味着在温度变化时，它的尺寸会有一定的变化。

9. 耐热性：PA66在高温下具有较好的稳定性，可以在120-150℃的温度范围内长时间使用。

10. 耐化学腐蚀性：PA66对一般化学品具有较好的耐腐蚀性，但对于强酸、强碱等腐蚀性物质可能会有一定的影响。

11. 绝缘性能：PA66具有良好的绝缘性能，可以在电子和电器领域中应用。

12. 可加工性：PA66具有良好的可加工性，可以通过注塑成型、挤出成型等工艺进行加工。

需要注意的是，以上数据仅为参考值，实际数值可能会受到材料供应商、生产工艺等因素的影响。

在具体应用中，建议根据实际需求和条件进行测试和验证。

总结：PA66是一种优秀的工程塑料材料，具有良好的力学性能、耐热性和耐化学腐蚀性。

了解PA66的物性数据有助于更好地应用和选择该材料。

PA66材质证明PA66是一种热塑性聚酰胺，由己二胺（H2N(CH2)6NH2）和己二酸（HOOC(CH2)4COOH）经重复反应合成而成。

它具有优异的机械性能、热稳定性和耐化学性能，在工业上得到广泛应用。

下面，我将从PA66的结构特点、制备方法、性能特点等几个方面详细介绍PA66材质。

首先，PA66的化学结构是线性的，由酰胺键连接而成。

这种结构使得PA66具有线性分子链，形成了致密的晶体结构。

晶体结构使PA66具有优异的机械性能，如高强度、高刚度和耐磨性。

PA66的制备方法主要有两种：一种是通过聚合反应，即将己二胺和己二酸进行缩聚反应；另一种是通过环己内酰胺的开环聚合反应得到，再通过水解反应去除内酰胺基团得到最终的PA66、这两种方法中，聚合反应是主流的制备方法，可以得到高分子量的PA66PA66具有良好的性能特点。

首先，它具有优异的力学性能，如高抗拉强度和高弯曲强度，使得它能够承受较大的载荷。

其次，PA66具有良好的耐热性，能够在较高温度下稳定使用。

此外，PA66还具有良好的耐化学性，能够耐受一些常见的化学药品和溶剂的侵蚀。

此外，PA66还具有良好的绝缘性能和耐磨性。

这使得它在电子电器行业和汽车行业得到广泛应用。

例如，PA66可以用于制造电缆和插头等电子电器配件，也可以用于制造汽车零部件，如减震器、支架等。

此外，PA66还可以用于制造纤维和合纤制品，如纺织品、工业绳索、针织品等。

然而，PA66也存在一些不足之处。

首先，PA66的成本较高，这限制了其在一些领域的广泛应用。

其次，PA66在长期暴露于高温环境下容易发生老化，失去一些力学性能。

此外，PA66的水吸湿性较大，容易吸收周围环境的水分，影响其力学性能。

总之，PA66是一种优秀的热塑性聚酰胺材料，具有优异的机械性能、热稳定性和耐化学性能。

它在电子电器行业和汽车行业得到广泛应用。

尽管PA66存在一些局限性，但随着研究的深入和技术的提升，相信PA66的性能将会得到进一步改进和优化，为各个领域提供更多的应用价值。

性能编辑PA66塑胶原料为半透明或不透明乳白色结晶形聚合物，具有可塑性。

密度1．15g/cm3。

熔点252℃。

脆化温度-30℃。

热分解温度大于350℃。

连续耐热80-120℃,平衡吸水率2．5%。

能耐酸、碱、大多数无机盐水溶液、卤代烷、烃类、酯类、酮类等腐蚀，但易容于苯酚、甲酸等极性溶剂。

具有优良的耐磨性、自润滑性，机械强度较高。

但吸水性较大，因而尺寸稳定性较差美国杜邦公司在亚洲地区销售原料外包装图A系列中机械强度最高、应用最广的品种,因其结晶度高PA66是P,故其刚性、耐热性都较高。

聚酰胺树脂，英文名称为polyamide，简称PA。

俗称尼龙(Nylon)，它是大分子主链重复单元中含有酰胺基团的高聚物的总称。

为五大工程塑料中产量最大、品种最多、用途最广的品种。

尼龙中的主要品种是尼龙6和尼龙66，占绝对主导地位，尼龙6为聚己内酰胺，而尼龙66为聚己二酸己二胺，尼龙66 比尼龙6要硬l2%；其次是尼龙11，尼龙12，尼龙610，尼龙612，另外还有尼龙1010、尼龙46、尼龙7、尼龙9、尼龙13，新品种有尼龙6I、尼龙9T和特殊尼龙MXD6〔阻隔性树脂〕等，尼龙的改性品种数量繁多，如增强尼龙、单体浇铸尼龙〔MC尼龙〕、反响注射成型(RIM)尼龙、芳香族尼龙、透明尼龙、高抗冲〔超韧〕尼龙、电镀尼龙、导电尼龙、阻燃尼龙，尼龙与其他聚合物共混物和合金等，满足不同特殊要求，广泛用作金属，木材等传统材料代用品[1]。

特性尼龙作为大用量的工程塑料，广泛用于机械、汽车、电器、纺织器材、化工设备、航空、冶金等领域。

成为各行业中不可缺少的结构材料，其主要特点如下：1．优良的力学性能。

尼龙的机械强度高，韧性好。

2．自润性、耐摩擦性好。

尼龙具有很好酌自润性，摩擦系数小，从而，作为传动部件其使用寿命长。

3.优良的耐热性。

如尼龙46等高结晶性尼龙的热变形温度很高，可在150℃下长期期使用..。

PA66经过玻璃纤维增强以后，其热变形温度达到250℃以上。

尼龙材质证明书尼龙材质证明书1.产品名称尼龙材质证明书2.产品描述本文档旨在证明所提供的材料为尼龙材质，并详细描述该材质的特性、使用范围以及质量保证等信息。

3.材质特性尼龙材质具有以下特性：________●耐磨性：________尼龙材质具有较高的耐磨性，能够在长时间使用过程中保持其原有的外观和性能。

●耐腐蚀性：________尼龙材质对大多数化学品和溶剂具有优良的耐腐蚀性，适用于各种环境条件下的使用。

●高强度：________尼龙材质具有出色的抗张、抗撕裂和抗压能力，能够承受大量的力量和压力。

●耐高温：________尼龙材质能够在高温环境下保持其性能稳定，适用于高温工况。

4.应用领域尼龙材质广泛应用于以下领域：________●汽车工业：________尼龙材质常用于汽车零部件、管路和密封件等。

●电子工业：________尼龙材质适用于电子设备、电线电缆的保护和绝缘材料等。

●化工工业：________尼龙材质可用于储罐、管道、阀门、密封件等化工设备中。

●机械工业：________尼龙材质广泛应用于机械设备的结构件、轴承和齿轮等。

●医疗工业：________尼龙材质在医疗设备制造、外科器械和药品包装等方面得到广泛应用。

5.质量保证所提供的尼龙材质经过严格的质量控制程序，符合国家和行业标准要求。

我们承诺所供应的尼龙材质均为质量合格的产品，并提供有关质量证明文件。

附件：________1.物料清单：________列出所提供的尼龙材质规格、数量和供应商信息等。

2.质量证明文件：________包括产品检测报告、生产合格证、原材料供应商资质证明等。

法律名词及注释：________1.材质规格：________指尼龙材质的物理、化学性能等技术要求。

2.质量保证：________指供应商对所提供的尼龙材质质量进行保证，并承担相应法律责任的承诺。

3.国家和行业标准：________指相关法律法规以及行业组织制定的关于尼龙材质规格和质量要求的标准文件。

PA66性能概述物化性能PA66，聚酰胺66或尼龙66。

PA66在聚酰胺材料中有较高的熔点。

它是一种半晶体-晶体材料。

PA66在较高温度也能保持较强的强度和刚度。

PA66在成型后仍然具有吸湿性，其程度主要取决于材料的组成、壁厚以及环境条件。

在产品设计时，一定要考虑吸湿性对几何稳定性的影响。

为了提高PA66的机械特性，经常加入各种各样的改性剂。

玻璃就是最常见的添加剂，有时为了提高抗冲击性还加入合成橡胶，如EPDM和SBR等。

PA66的粘性较低，因此流动性很好(但不如PA6)。

这个性质可以用来加工很薄的元件。

它的粘度对温度变化很敏感。

PA66的收缩率在1%~2%之间，加入玻璃纤维添加剂可以将收缩率降低到0.2%~1%。

收缩率在流程方向和与流程方向相垂直方向上的相异是较大的。

PA66对许多溶剂具有抗溶性，但对酸和其它一些氯化剂的抵抗力较弱。

注塑工艺干燥处理：如果加工前材料是密封的，那么就没有必要干燥。

然而，如果储存容器被打开，那么建议在85C的热空气中干燥处理。

如果湿度大于0.2%，还需要进行105C，12小时的真空干燥。

熔化温度：260~290C。

对玻璃添加剂的产品为275~280C。

熔化温度应避免高于300C。

模具温度：建议80C。

模具温度将影响结晶度，而结晶度将影响产品的物理特性。

对于薄壁塑件，如果使用低于40C的模具温度，则塑件的结晶度将随着时间而变化，为了保持塑件的几何稳定性，需要进行退火处理。

注射压力：通常在750~1250bar，取决于材料和产品设计。

注射速度：高速(对于增强型材料应稍低一些)。

流道和浇口:由于PA66的凝固时间很短，因此浇口的位置非常重要。

浇口孔径不要小于0.5*t(这里t为塑件厚度)。

如果使用热流道，浇口尺寸应比使用常规流道小一些，因为热流道能够帮助阻止材料过早凝固。

如果用潜入式浇口，浇口的最小直径应当是0.75mm。

典型用途PA66更广泛应用于汽车工业、仪器壳体以及其它需要有抗冲击性和高强度要求的产品。
