树脂工艺品生产中常见的问题——处理技巧

树脂工艺品摆件怎样去除气孔
我们在常见较大件的树脂摆件和树脂卡通人物偶尔还是会出现不良，模具比较有利于抽真空，产品空间树脂的流动型比较好。

但树脂工艺品，有比较小的摆件相对结构特殊和太小件的产品，在转角等空心阻力大的拐角处，是最容易出现气孔的，有的气孔甚至露出了树脂制品的表面，有些不懂的人士就作为报废品处理了，这样既浪费又不节约，为了解决这些较小树摆件脂问题，深圳新艺源树脂工艺品总结了以下几种方法如下：
1、把已经灌注满的模具搬移至强力真空压缩机，把树脂料浆里面因搅拌时产生的多余气泡挤走。

2、查看一下真空抽取器有没有机械故障，要保证树脂工艺品在真空箱里的抽空速度很快达到0.2Mpa,这样才会把真空处理的很好，而有部分树脂工艺品厂家对大型的树脂工艺品产品则是采取真空度达到0.2Mpa后再减小到0.08Mpa，然后再回到0.1Mpa，这样的抽空效果也很不错。

3、在精细复杂的模具设计过程中要考虑到气孔的问题，要分型设计，在转角处要添加放气口，这样就方便了抽空效果，减少气孔发生的频率。

以上三点建议，希望可以帮助到大家。

有易燃有易燃、、易爆气体进入会引起爆炸易爆气体进入会引起爆炸，，造成严重后果造成严重后果。

所以所以，
，空压机的进气口应选择在车间外面，空气新鲜，流通好的地方。

总之，工艺品厂生产区域中，应严禁烟火，尤其是流动吸烟危害极大总之，工艺品厂生产区域中，应严禁烟火，尤其是流动吸烟危害极大，
，务必要认真管理到位，一点点疏忽就有可能酿成大祸，千万不可麻痹大意必要认真管理到位，一点点疏忽就有可能酿成大祸，千万不可麻痹大意。

丙烯酸树脂生产常见问题解决方案总结01丙烯酸树脂生产简介1、丙烯酸树脂生产机理与工艺过程丙烯酸树脂生产涉及自由基聚合机理、配方及工艺设计、合成用原材料(丙烯酸单体、溶剂、引发剂、助剂等)的掌握、生产设备及工艺条件、计量及仪器、生产操作、中控、质检、包装等多个环节。

丙烯酸树脂化学合成反应原理是单体的自由基聚合,包括链的引发、链的增长、链的终止，其反应机理比较复杂。

值得强调的是丙烯酸树脂反应是放热反应（反应初期与后期需要略微加热，反应中间过程掌握好反应自身放热就基本可以维持高聚物合成），醇酸树脂反应是吸热反应（需要持续加热升温脱水反应才得以进行）。

2、丙烯酸树脂生产常见问题介绍若事先能够客观正确地认知丙烯酸树脂生产中的诸多影响因素，准时正确处理存在的问题和隐患，可以有效地避免生产中造成失误或损失，保证产品合格和持续稳定生产。

比如生产中有些异常现象，如丙烯酸树脂固含或黏度的偏高或偏低、气味较大、单体转化率低等，通过采取有效措施进行调整，可使指标不合格的产品变为合格,这一类现象属于可逆转的。

再如丙烯酸树脂色相较深如偏黄相或红相，树脂产品外观发白、发乳、发浑，树脂有流淌性差、有凝胶、胶粒等。

这一种状况属于不可逆转的异常现象，很难处理，甚至无法挽救。

尽量避免和杜绝这一问题的出现，对于出现了这类产成品，尤其留意不要流入下游客户，否则后果会变得更为严重。

02丙烯酸树脂生产原材料环节的掌握1、丙烯酸树脂的主要原材料简介丙烯酸树脂原料尤其是单体进厂投料前必需专心逐批化验,最好用大厂名牌产品,最忌频繁地更换原料厂家,比如有的单体进口的和国产的价格相差不多,则可优先选用进口的。

假如发觉原料有些问题,又急于生产，则必需专心做生产前试验,以确保生产合格,原材料是最关键的环节,一定把住。

1.1、引发剂的品种及要求引发剂是影响自由基聚合最为关键的因素之一，主要分为高、中、低温引发剂，高温引发剂为DCP、过氧化二叔丁基；中温引发剂为TBPB;低温引发剂为BPO、AIBN等。

树脂传递成型RTM制品常见缺陷及解决办法与几种常用工艺相比，RTM工艺可以生产高性能、尺寸较大、高综合度、批量中等的产品。

产品数量在1500－40000件，适于RTM工艺。

因此，RTM是一种很有前途的成型工艺。

目前，RIM工艺已广泛应用于建筑、交通、电讯、卫生、航空航天等领域。

国内引进RTM 工艺设备始于80年代，尽管引进的设备不少，但由于该工艺较年青，技术上有一定难度，产品经常出现一些缺陷，本文就RTM制品常见缺陷进行分析，以供参考。

1、产品表面局部粗糙无光泽。

RTM产品产生这种现象的主要原因是产品轻度粘模。

用手在模具上触摸，当触摸到这些部位时，手感极其粗糙。

通常产品生产一段时间后，就会出现这样的问题，这时需要及时清洗模具。

首先用水砂纸打磨模具上粗糙的部位，然后用棉丝蘸丙酮擦净整个模具，最后给模具涂覆脱模剂。

2、胶衣起皱。

胶衣起皱的主要原因是在浇注树脂之前，胶衣树脂固化不完全，浇注树脂中的苯乙烯单体溶胀脏衣树脂，产生皱纹。

因此喷涂胶衣时要注意以下几个方面：1)胶衣层厚度，通常为0.3－0.5mm或400－500g/m2，需要时可增加其厚度；2)检查促进剂的加入量和混合效率，促进剂用量一定要加足；3)待胶衣树脂完全固化后再浇注树脂。

3、漏胶。

漏胶的主要原因是模具合楼后不严密或密封垫不严密。

合模前应检查密封整是否完好，有无裂缝等，发现问题要及时更换。

合模时，模具要压紧密封垫，浇注时一旦发现漏胶应立即紧固漏胶部位周围的螺栓。

4、气泡。

从理论上分析，产生气泡的原因有四种：1)模腔内树脂固化反应放热过高，固化时间过短，因而模腔中的气体没有完全排出；2)树脂注入楼腔时带入空气过多，灌注时间内无法全部排出，甚至气泡一直居于模腔顶部，从上而下的树脂不能将其携带出去；3)树脂粘度过大，气泡在灌注时间内不能全部从产品中溢出。

而且由于树脂粘度大，流动缓慢，甚至可能刚将气泡携至产品侧面中部区(产品较高时)，从而脱模后的产品含气泡(或坑状缺胶)较多；4)树脂注入模腔的压力过大，致使气泡包容在树脂中，难以排出。

树脂工艺品生产中常出现的问题如下：抽真空白坯生产中，对结构复杂或注浆口较小的细长的制品，在拐角等真空阻力较大的死角处，易出现气孔，气孔内腔干净，有的露出制品表面，有的砂坯后露出来，增加了补坯的工作量。

克服气孔问题，一般生产厂家有如下几种方法：1、调用稀一些的树脂或适当减少填料加入量，以求得到浓度较稀的浆料，便于真空时抽出模腔中的空气，避免气孔在制品表面的产生。

2、适当地减少红、白料的用量，使树脂初凝时间长一些，以便真空时，有足够的时间抽出模腔中的空气。

3、检查真空箱及真空泵，看有无故障，保证真空箱中的真空度能够快速达到-0.1Mpa，以便取得好的真空效果，有的工艺品生产厂对生产难度大的制品采用先真空到-0.1Mpa再放到-0.07Mpa，而后再真空到-0.1Mpa效果也不错。

4、模具设计时对结构复杂产品或注浆口较小的产品，应考虑气孔问题，分型面设计，拐角等都应增加出气口的设计，以便获得好的真空效果，减少气孔问题的产生。

油孔、针孔白坯生产中，制品表面皮下出现孔洞，刺破该孔，会有液态物质流出，称做油孔，另外在制品表面皮下，出现液体物质流出，称做油孔，另外在制品表面皮下，出现密密麻麻的微小孔洞，其中同样有液态物质，称作针孔。

油孔和针孔都是浆料中的油类和稀释剂产生的，当这些特质聚集在一起时，产生油孔。

而由于油类和稀释剂较少，没有聚集在一起时，产生针孔。

这一问题一般发生在气温较低的秋冬季节，搅浆完成后，浆料有分层现象，解决该问题的方法如下：1、在生产允许的情况下，调用浓度较高的树脂，减少石粉加入量以减轻浆料的分层，解决油孔、针孔问题。

2、严格控制白矿油、机油等油类的加入量，在不严重喷浆的条件下，尽量少加入油类，从而消除该缺陷，油类加入量一般在千分之五以下，且越少越好。

3、注意石粉等填料的潮湿度，因水分会导致浆料分层，而出现油孔、针孔问题。

4、控制油类加入量的同时控制油类加入的时机，一般在领浆生产前15-20分钟，加入油类，搅拌均匀后使用。

丙烯酸树脂生产异常现象应急处理方案1. 气味异常气味异常可能是由于原料质量问题或工艺操作不当导致的。

首先，需要检查原料的质量，确保其符合规定的标准。

如果发现原料异常，应及时停止进料，并联系原料供应商解决问题。

其次，需要检查工艺操作是否正确，如温度、压力控制是否有误。

根据具体情况，及时调整工艺参数，以消除气味异常。

2. 固化不完全固化不完全可能是由于催化剂用量不足、固化时间不够或环境温度不合适等原因引起的。

首先，需要检查催化剂用量是否符合要求，如需要增加催化剂用量，则应及时进行调整。

其次，需要确保固化时间足够长，根据产品配方和具体要求，适当延长固化时间。

同时，需要注意环境温度的控制，确保在适宜的温度范围内进行固化，提高固化效果。

3. 颜色变化颜色变化可能是由于原料质量问题、添加剂过多或工艺参数异常等原因引起的。

首先，需要检查原料质量，确保原料的颜色符合要求。

如果原料存在问题，应及时停止使用，并联系原料供应商进行处理。

其次，需要检查添加剂的用量，确保添加剂控制在正确的范围内。

最后，需要检查工艺参数，如温度、压力等是否合适。

根据具体情况，及时调整工艺参数，以消除颜色变化问题。

在应急处理过程中，需要保持沟通与协作。

及时与相关部门或供应商联系，寻求帮助和解决方案。

同时，应做好记录，详细记录异常现象、处理过程和结果，以便事后总结和改进。

总之，丙烯酸树脂生产过程中出现异常现象需要及时应对和处理，通过检查原料质量、调整工艺参数和沟通协作等措施，解决问题，保证生产正常进行，提高产品质量。

树脂砂轮制作过程中的常见问题及解决方法以磨料磨具为工具的磨削加工，是机械加工方法中非常重要的一类方法，而且是精密加工和超精加工最基本的和首选的加工方法，在工业上得到广泛的应用。

树脂磨具是磨料磨具的重要组成部分，是工业生产应用的重要磨削工具之一。

本文主要介绍树脂砂轮制造中的常见问题和对应解决办法。

一、树脂砂轮产生质量不稳定的原因的探讨树脂砂轮生产过程中会产生许多质量问题，由于树脂砂轮制造属于复合材料多学科综合，所以产生原因复杂繁多。

原材料问题:树脂砂轮是由多种主、辅原材料构成的复杂物系，只要材料是磨料和结合剂，辅助材料则包括填料、增强材料、着色剂等。

1.磨料的因素：目前市场上磨料质量参差不齐，主要表现为：（1）磨料的化学成份往往是合格的，但物理性能差；主要表现在磨料的堆积密度与国外还有差距。

（2）磨料的粒度组成混乱，与标准的规定相差较大；主要表现在同一粒度磨料的基本粒含量与国外有差距。

2.结合剂方面，主要是酚醛树脂：（1）树脂质量稳定性问题，尤其是树脂中游离酚含量的高低。

过高的游离酚含量，会加速树脂砂轮加热硬化后的树脂裂解，影响砂轮的强度；（2）树脂粉与乌洛托品混合均匀性，乌洛托品作为树脂的硬化剂，乌洛托品加入量不足，树脂硬化不完全，影响砂轮的强度和硬度；含量过高，则过量的乌洛托品不与树脂结合，在硬化过程中分解挥发，使砂轮的气孔增多，降低其强度和硬度。

（3）结合剂粒度过粗或过细：一般认为，结合剂的粒度以细为宜，这有利于使结合剂分布均匀。

粒度过粗，则成型料不易混合均匀，影响砂轮的硬度和强度。

即使是对于粒度较粗的树脂薄片切割砂轮和钹形砂轮来讲，其选用的结合剂（树脂粉）粒度也应细于320#。

但是如果酚醛树脂粉的粒度过细，给混料带来了困难，很难做到混合料的均匀性，进而影响了树脂砂轮的切磨削性能。

3.树脂砂轮制造工艺问题树脂砂轮制造是工艺性很强的工业产品，在配混料、成型、硬化、加工等工序存在问题较多。

（1）混料工序：混料的关键是均匀性，成型料应达到：各成份分布均匀，保持松散性，但不宜出现明显漏粉，必须保证摊料均匀，具有良好的成型性能。

丙烯酸树脂生产异常现象技术分析及处理摘要：丙烯酸树脂涂料在国民生产中具有重要的地位，在树脂的合成过程中因种种原因导致出现异常现象,是各树脂厂家感到棘手的实际问题。

丙烯酸树脂生产中异常现象应急处理方案,对今后我国涂料用丙烯酸树脂的生产及指导意义十分重大和宝贵。

关键词：丙烯酸树脂；配方设计;实际生产；异常现象0前言丙烯酸涂料因具有优异的耐候性、颜色浅、保光保色性好、价格便宜、国内技术日趋成熟、原料（丙烯酸单体）等供应充足等优势，且其用途广泛，越来越被用户接受，因此其数量增加越来越多，品种越来越齐全,应用施工技术也逐渐成熟.近几年成为发展最迅速的涂料品种之一.由于丙烯酸涂料的生命力很强，发展趋势和前景非常喜人，因此，涂料行业包括树脂生产企业对该品种也越来越重视,生产厂家越来越多。

但是,要想生产出好的丙烯酸涂料，首先必须保证生产出品质优良、适销对路的涂料用丙烯酸树脂。

认真总结生产中的经验教训,特别是丙烯酸树脂生产中异常现象应急处理方案,对今后我国涂料用丙烯酸树脂的生产及指导意义是十分重大和宝贵的。

下面就从理论和生产实践大量数据中加以总结，从丙烯酸树脂生产中涉及到的树脂液聚合反应机理、工艺配方设计、所用原材料(丙烯酸单体、溶剂、引发剂、助剂等）、生产设备及设计规划、计量仪器、生产操作、中控、质检、包装等多个环节加以剖析，尽可能地从原因上加以分析，提出解决问题的方案和措施,以确保生产中这些问题不再重复发生，避免给生产造成损失。

丙烯酸树脂生产中由于影响因素很多，所以出现问题在所难免.关键是能否及时正确处理,避免生产中造成损失,保证产品合格.有些异常现象，如出现树脂黏度偏高或偏低、转化率不够等,只要能够找到原因，通过采取有效措施进行调整，可使指标不合格的产品变为合格,这一类现象属于可逆转的.第二种情况却很难处理,甚至无法挽救,属于不可逆转的异常现象。

如树脂生产出来色相不是水白透明而是黄色，甚至有时呈红相,或者颜色很深，树脂外观出现发乳发浑等。

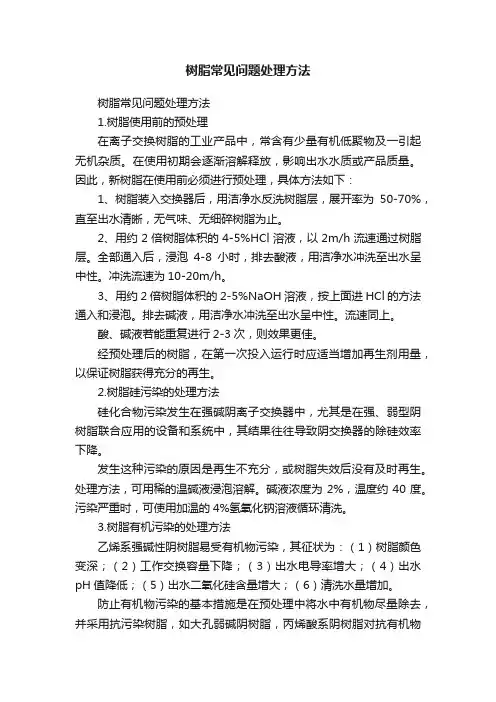

树脂常见问题处理方法树脂常见问题处理方法1.树脂使用前的预处理在离子交换树脂的工业产品中，常含有少量有机低聚物及一引起无机杂质。

在使用初期会逐渐溶解释放，影响出水水质或产品质量。

因此，新树脂在使用前必须进行预处理，具体方法如下：1、树脂装入交换器后，用洁净水反洗树脂层，展开率为50-70%，直至出水清晰，无气味、无细碎树脂为止。

2、用约2倍树脂体积的4-5%HCl溶液，以2m/h流速通过树脂层。

全部通入后，浸泡4-8小时，排去酸液，用洁净水冲洗至出水呈中性。

冲洗流速为10-20m/h。

3、用约2倍树脂体积的2-5%NaOH溶液，按上面进HCl的方法通入和浸泡。

排去碱液，用洁净水冲洗至出水呈中性。

流速同上。

酸、碱液若能重复进行2-3次，则效果更佳。

经预处理后的树脂，在第一次投入运行时应适当增加再生剂用量，以保证树脂获得充分的再生。

2.树脂硅污染的处理方法硅化合物污染发生在强碱阴离子交换器中，尤其是在强、弱型阴树脂联合应用的设备和系统中，其结果往往导致阴交换器的除硅效率下降。

发生这种污染的原因是再生不充分，或树脂失效后没有及时再生。

处理方法，可用稀的温碱液浸泡溶解。

碱液浓度为2%，温度约40度。

污染严重时，可使用加温的4%氢氧化钠溶液循环清洗。

3.树脂有机污染的处理方法乙烯系强碱性阴树脂易受有机物污染，其征状为：（1）树脂颜色变深；（2）工作交换容量下降；（3）出水电导率增大；（4）出水pH值降低；（5）出水二氧化硅含量增大；（6）清洗水量增加。

防止有机物污染的基本措施是在预处理中将水中有机物尽量除去，并采用抗污染树脂，如大孔弱碱阴树脂，丙烯酸系阴树脂对抗有机物污染很有效。

常用复苏方法为碱性盐法。

即用10%NaCl+4-6%NaOH混合液，用量为3个床体积，以缓慢的流速通过树脂层，当第2个床体积通过入后，浸泡树脂8小时或放置过夜，再通入第3床体积混合液。

混合液需加温至40-50度。

若在混合液中加1%左右磷酸钠或硝酸钠，或结合压缩空气搅拌树脂层，则效果更佳。

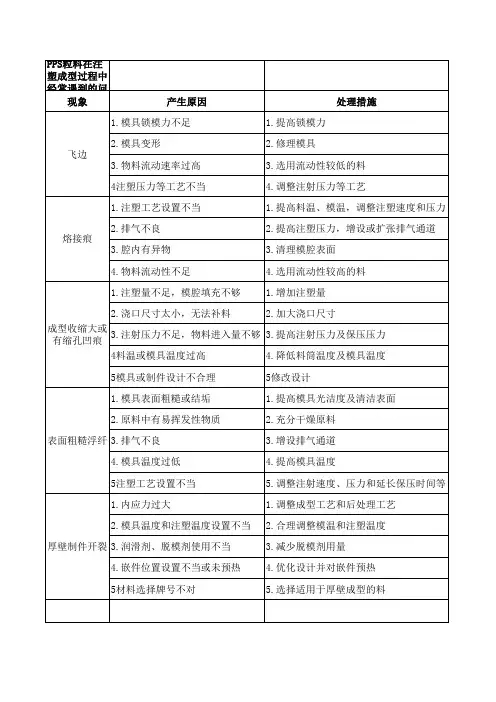

成型收缩大或 3.注射压力不足，物料进入量不够 3.提高注射压力及保压压力 有缩孔凹痕 4料温或模具温度过高 5模具或制件设计不合理 1.模具表面粗糙或结垢 2.原料中有易挥发性物质 表面粗糙浮纤 3.排气不良模具温度和注塑温度设置不当 厚壁制件开裂 3.润滑剂、脱模剂使用不当 4.嵌件位置设置不当或未预热 5材料选择牌号不对 4.降低料筒温度及模具温度 5修改设计 1.提高模具光洁度及清洁表面 2.充分干燥原料 3.增设排气通道 4.提高模具温度 5.调整注射速度、压力和延长保压时间等 1.调整成型工艺和后处理工艺 2.合理调整模温和注塑温度 3.减少脱模剂用量 4.优化设计并对嵌件预热 5.选择适用于厚壁成型的料
PPS粒料在注塑成型过程中经常遇到的问题及解决方法 现象 产生原因 1.模具锁模力不足 2.模具变形 飞边 3.物料流动速率过高 4注塑压力等工艺不当 1.注塑工艺设置不当 2.排气不良 熔接痕 3.腔内有异物 4.物料流动性不足 1.注塑量不足，模腔填充不够 2.浇口尺寸太小，无法补料 3.清理模腔表面 4.选用流动性较高的料 1.增加注塑量 2.加大浇口尺寸 3.选用流动性较低的料 4.调整注射压力等工艺 1.提高料温、模温，调整注塑速度和压力 2.提高注塑压力，增设或扩张排气通道 1.提高锁模力 2.修理模具 处理措施

醇酸树脂生产常见问题及对策冯宇川1　吴晓聪2　刘柏根3(1.南昌大学理学院　江西南昌330047 2.江西省工业投资公司　江西南昌3300463.江西省新余市百特树脂有限公司　江西新余)摘　要:醇酸树脂的生产已有很长的历史,生产工艺成熟稳定。

但在实际生产过程中也会出现一些问题。

本人根据多年生产经验,分析了一些常见问题产生的原因,提出了相应的解决办法。

关键词:醇酸树脂1、前言醇酸树脂的生产工艺非常成熟,但在实际生产过程中,由于操作失误、原材料品质等原因往往会出现一些问题。

有些问题从表面看似乎难以判断,如果我们仔细分析就会发现问题的根本原因。

这对我们提高操作水平、处理问题的能力大有益处。

本人归纳了一些问题产生的原因,提出了一些对策。

2、常见问题及对策操作工在生产操作时,由于设备或自身的原因往往会出现一些错误操作,举例说明如下:2.1　389—8醇解不清在醇解釜中加入豆油、季戊四醇,升温到160℃时加入Li0H,继续升温到240℃,恒温1小时。

抽样,按样品:95%乙醇=l:4测醇解容忍度。

中间也补加过催化剂,仍无效果,经过抽样,我们加入更多的95%乙醇。

结果发现:醇解液没有随着乙醇的增加而更浑,反而更清。

这时我们认为油的醇解反应过程已经完成,醇解液浑浊是由于过量的季戊四醇悬于其中而引起的。

该批料中,操作工人少加入了油,我们把醇解釜中的醇解液冷却计量,发现只有1145公斤,而实际上应为1826公斤,验证了我们的推断是正确的。

由于分析正确,避免了生产事故的发生。

2.2　389—8树脂浑浊,细度呈“满天星”将该批树脂加热至140度保持半小时,树脂还是发浑。

因此,可以排除树脂中含有水分的可能性。

我们认为该批树脂中可能混有少量的短油度醇酸树脂。

由于短油度醇酸树脂醇超量大,羟基含量高,极性强,与389—8树脂混溶性差。

采用一元酸酯化抽去一部分羟基,既可降低极性,又可提高树脂在200#溶剂中的溶解性,使其与389-8混溶性更好。

离子交换树脂常见困扰及解决方案引言离子交换树脂是工业中常用的分离纯化工具，其广泛应用于水处理、制药、化工等领域。

然而，在使用离子交换树脂的过程中，常常出现一些问题和困扰，影响工作效率和产品质量。

本文将介绍离子交换树脂常见的困扰，并给出解决方案，以帮助读者更好地应对相关问题。

1. 离子交换树脂吸附能力下降存在以下原因导致离子交换树脂吸附能力下降：- 树脂老化，失去吸附功能；- 树脂受污染，附着物阻碍了离子的吸附；- 树脂流速过快，离子无法充分与树脂表面接触。

解决方案：- 定期更换老化的离子交换树脂，避免使用过期的产品；- 定期清洗树脂以去除附着物，保持树脂的吸附能力；- 调整流速，确保离子与树脂充分接触。

2. 树脂漏泄或溢出离子交换树脂泄漏或溢出会导致操作不便、污染环境、损失资源。

解决方案：- 检查设备密封性，确保无漏泄现象；- 避免注入过多的树脂，控制树脂床的高度；- 定期检查设备运行状态，发现漏泄及时处理。

3. 树脂结球或结垢树脂结球或结垢会导致树脂床层不均匀，影响离子交换效果。

解决方案：- 调整水质，避免树脂结球或结垢；- 定期反冲洗树脂，防止结垢形成；- 使用适当剂量的反垢剂，定期进行清洗。

4. pH值偏移树脂床层中的pH值偏移可能导致不理想的离子交换效果。

解决方案：- 严格控制进出水的pH值，避免床层中的pH值偏移；- 定期监测pH值，及时调整校准。

5. 酸碱泄漏酸碱泄漏会对离子交换树脂造成腐蚀，甚至损坏设备。

解决方案：- 提供良好的通风设施，降低泄漏的风险；- 定期检查设备的防护措施，确保安全。

结论通过了解离子交换树脂常见的困扰以及相应的解决方案，我们可以更好地管理和维护离子交换树脂系统，提高工作效率和产品质量。

在使用过程中，除了定期检查和保养设备，还要加强对树脂特性的了解，以便更好地应对潜在的问题。

树脂砂轮生产过程中常见的20种质量问题及解决措施有些生产企业被树脂砂轮生产过程中产生的许多质量问题困扰，今天小编特意找来了一些常见的问题分析及解决办法，希望能和磨友们一起交流学习~序号/问题/ 原因（解决措施）1材质粒度不符，硬度不符。

严格按配料单计算配料，复核是关键程序2夹杂混料前与混料过程当中，随进清理工装器具。

配料前，先检查各种原材料有无杂质3混料不均按工艺要求混料时间混料。

随时更换磨损太大的混料机部件。

粉状树脂料要按工艺规定的筛网号和次数过筛4组织不均，硬度不均不平衡调整好混合料的干湿度，使其有良好的成型性。

按工艺要求进行摊料和刮料操作。

按工艺要求先用垫铁，保持压力机的精度; 投料时摊料刮料不均，混料偏湿，或料结团，投料不均，模具磨损，漏料严重，需更换模具5成型坯体裂纹热压温度过高，产品急冷急热，脱芯型时温度过低，应及时脱芯型，原材料受潮变质，或配混料错误 .以下四种裂纹预防措施:调速好混合料的可塑性，成型工模具不得超过规定的磨损标准，模板及垫铁保持良好的平面度，选用垫铁的厚度要一致，弹簧垫铁的弹力要一致，按工艺规定顺序卸模6端面裂纹成型料可塑性差，卸模取坯方法不当。

成型模具底板不平或垫板不平行度太大7周边裂纹模套磨损严重，卸模套时，过于偏斜8孔径裂纹坯件强度低，卸模时振动太大，芯棒磨损太大或锥度太小，卸模顺序不符工艺规定9对角裂纹选用的弹簧垫铁，弹力不一致而使模具偏斜受压产生对角纹。

细料度磨具压制速度过快，维持压力时间短，模具配合间隙过大10两端面不平行保持压力机压制台的精度，按工艺规定操作11表面不平工装设备维护在要求的精度范围内12成型硬度不符压制首件必检，每批抽检坯件不少于30%，常检查称量单重，常观察压力有无变化13桥楞不平冷却需均匀；制件表面“翘曲”没有平整的平面称为桥楞。

这是由于冷却不均而使制件收缩不一致或者装炉的垫板不平所造成的。

多出自薄片砂轮和细粒度薄制品。

薄片砂轮在冷却速度太快时极易产生桥楞废品14起泡按产品规范的硬化曲线进行控制温度硬化，对配混料工序进行严格的质量控制;成型温度过高或过低，需要调整温度。

树脂怎么处理方法树脂是一种常见的有机高分子化合物，具有良好的物理和化学性质，广泛应用于塑料制品、涂料、胶粘剂、纺织品、电子材料等工业领域。

处理树脂的方法多种多样，根据不同的需求和具体情况选择合适的处理方法可以提高树脂的性能以及产品的质量。

下面将从树脂的成型、加工、改性等方面详细介绍树脂的处理方法。

一、树脂的成型1. 注塑成型：注塑成型是树脂最常见的加工方法之一，通过加热熔融的树脂注入模具中，经过冷却固化形成所需的产品。

注塑成型可以制作各种尺寸和形状的产品，具有高效、成本低、生产速度快的特点。

2. 压缩成型：压缩成型是将热塑性树脂或热固性树脂放入预热的模具中，在一定温度和压力条件下进行成型。

压缩成型适用于生产需要较高密度、较大尺寸或较厚壁厚的产品。

3. 吹塑成型：吹塑成型是将加热熔融的树脂吹入气泡中，通过气压使得树脂与模具表面接触并冷却固化，从而形成产品的方法。

吹塑成型适用于制作容器、瓶子等中空物品。

4. 挤出成型：挤出成型是将熔融的树脂通过模具的孔道挤出，通过冷却固化形成所需的产品。

挤出成型适用于制作连续性的材料，如塑料薄膜、管材等。

二、树脂的加工1. 分散：树脂在使用前需要进行分散处理，以提高其流动性和加工性能。

常见的分散方法有溶剂分散、熔融分散、湿法分散等。

2. 混炼：混炼是将树脂与其他添加剂进行混合和均匀分散的过程。

通过混炼可以改善树脂的性能，并给予其特定的功能。

3. 制粒：制粒是将树脂加工成颗粒状，方便存储和运输。

制粒的方法有熔融切割、水力剪切等。

4. 粉碎：树脂在使用过程中，如果产生了不符合要求的产品或废料，需要进行粉碎处理。

常见的粉碎方法有机械破碎、化学粉碎等。

5. 干燥：树脂的湿度对成型和加工过程有很大影响，因此在使用前需要进行干燥处理。

常见的干燥方法有热风干燥、真空干燥等。

三、树脂的改性树脂在一些特殊的应用领域需要提高其性能或赋予其特定的功能，这时需要对树脂进行改性处理。

1. 增塑剂：增塑剂可以提高树脂的柔韧性和延展性，常用的增塑剂有邻苯二甲酸酯类、磺化型增塑剂等。

感光性树脂版是以合成高分子材料作为成膜剂，不饱和有机化合物作光交联剂，而制得的具有感光性能的凸版版材。

几乎所有的感光性树脂版都是在光(主要是紫外光)的照射下，分子间产生交联反应，从而形成了具有某种不溶性的浮雕型图像。

感光性树脂版从制版工艺上可分为固体型和液体型二种。

由饱和性感光树脂组合而成的固体型系列预制型版材成本比较高，但是，质量比较好，可以制作商品包装、商标版、网线图版；由不饱和聚酯型树脂组成的液体型系列即涂型版材(简单地说就是使用时再配制感光性液体进行底基制作，然后再涂浇上树脂，感光和制作)价格比较低廉，适合于较粗糙的文字线条版。

在固体感光树脂版实际操作制版过程中常常会出现以下几个方面的问题，只有综合分析，区别对待，查清问题的根源，才能解决问题。

一、树脂版文字、线条、图案线条过细、过小，小字和独立点脱落，细小线条弯曲在树脂版制版上作中，常见何细线条弯曲和细小的文字、独立点脱落等问题。

主要原因：l、树脂版曝光时间不足；2、底片反差小，有灰雾、不清晰；3、烘烤树脂版以及热固化处理不当；4、刷树脂版时水温低，冲洗时间长，刷毛过硬，刷版过深；5、上机印刷时压力过大，调节不妥当。

解决方法：1、在制树脂版时，遇到细小的文字、线条、图案、独立点时，要掌握正确的曝光时间。

3kw的碘镓灯，曝光时间约为20min，一定要比正常的版了延长曝光时间，这样，细小的线条、文字、独立点才能站得住、不脱落。

由于曝光时间长，制出来的树脂版网纹侧而的坡度较小(70°左右)，图文底基牢固。

2、烘烤树脂版、干燥及热固化处理时，一般情况下，烘箱温度控制在60一80℃，目的是将版而上的水分蒸发；干燥的温度过高，树脂版则容易起泡。

3、要求操作者暗房技术过硬，软片处理的反差要尽量人，无灰雾，文字、线条流畅光洁，不缺笔断划。

4、在制固体树脂版时，无论是制版机自动刷版，还是手工毛刷刷版，水温应控制在50—60℃，冲洗直至底基显露为止。

树脂砂轮制造中常见问题解决方案.docx树脂砂轮尤其是切片/磨片，是一门综合性很强的复合材料学科，这就注定了要想保持产品质量的稳定需要付出十分艰巨的努力才行。

(一)、切片（树脂切割砂轮）变形解决方案表1切片（树脂切割砂轮）变形解决方案原因影响因素解决方案效果重要性混料不均选用合适的液体和粉体酚醛树脂重要混合料偏干时添加除尘剂重要偏湿时添加吸湿剂重要配方粉状添加剂量大或密度差别大时，米用预湿，或者调整混料锅上下锅加料顺序一般成型旋转摊料设计合理，避免造成砂轮半成品里外料不均匀重要旋转摊料设计合理，避免摊料分层一般旋转摊料设计合理，避免造成料层螺旋状重要配方设计合理，避免粒度差距太大造成旋转摊料时混合料中粗粒度向外和向上甩出，最终出现组织不均。

重要网片变形解决网片坯布布纺织经纬用纱及搭配不合理重要解决网片含浸走布变形1可题一般解决网片含浸胶活性和稳定性重要(二)、大切片（外径大于300毫米的树脂切割砂轮）软片解决方案大切片软片解决是技术难题，也是综合因素影响造成的。

主要涉及工艺方案，技术路线，配方，原材料同工艺的相符性等因素。

1.硬化（固化）(1).硬化温度或过高；(2).硬化曲线的时间短：XX公司的树脂，100C,,120C是关键点;(3).出炉或出窑太急，温差太大；(4).硬化炉窑的排除硬化潮湿气氛问题。

解决方案：（a）.调整科学合理的硬化曲线；（b）.在温差变化大或者湿度变化大的季节交叉时期，及时调整硬化低温干燥时间和最高硬化温度；（c）.如果上述两项调整难度大，可以寻求酚醛树脂供应商调整部分技术指标，使之适应硬化条件。

2.天气及环境(1).生产现场的环境问题，海拔高度、是否在河边、山凹等；(2).如果工厂现场确实存在这些问题，就要认真面对来改善。

众所周知，夏天或春夏/秋冬交替季节是最容易出现软片的。

主要原因是潮气太大，或者温差太大，造成炉窑排潮不畅。

解决方案：（a）.工厂环境不适宜制造砂轮的情况下，安排空调系统，确保室温不高于20C.（b）.如果不能安装空调系统，可以寻求酚醛树脂供应商调整部分技术指标，使之适应硬化条件。

原因 a、放热温度太高。月牙面骨架处开裂，树脂放热过 高。 b、填料过多。填料多加，在同等浸润性的情况下， 必要多加溶剂，导致脆性增加。 c、树脂韧性差。树脂韧性差，脱模时易开裂 解决方法 a、选用合适的树脂。调整好红白水比例。 b、调整填料和溶剂添加量。 c、选用韧性合适的树脂。

原因 a、水分多。填料或其他添加剂水分含量过多，固化 升温时，水分挥发。 b、溶剂太多。不反应的溶剂太多，原理同水分。 解决方法 a、排查水分。 b、较少或树脂本身收缩较小， 固化后不易脱模。 b、固化不好。固化不完全，导致黏膜。 解决方法 a、调整填料用量，选用收缩合适的树脂。 b、调整红白水用量；选用合适的树脂。

原因 a、硬度太高。富树脂层易固化收缩，导致受力不均 匀，翘曲。 解决方法 a、选用适合的树脂。

原因 a、颜色不配。树脂颜色和制品颜料糊颜色相冲。 解决方法 a、调整颜料糊或者选用颜色较淡的树脂。

原因 a、浸润性差。填料多，粘度大导致配料与玻纤浸润 不好；玻纤质量不好，浸润性较差。 b、固化慢。深温后，粘度变小，填料沉降，导致配 料不均匀。

解决方案 a、 减少填料含量，增加流动性和浸润性。选用浸润 性好的树脂。选择优质无碱的纤维。 b、调整红白水的量。选用更合适的树脂

原因 a、水分多。包括当地天气潮湿、填料受潮、树脂水 分超标等。 b、固化慢。树脂本身固化慢，固化不完全，红白水 比例不合适。 解决方法 a、排查填料，注意防潮。 b、调整红白水比例，选择适合工艺的树脂。
