碎煤机培训课件

采煤机培训课件-(带特殊条款)采煤机培训课件一、引言采煤机是煤矿生产中至关重要的设备，其安全、高效地运行直接影响到煤矿的生产效率和矿工的生命安全。

为了提高采煤机操作人员的技术水平和安全意识，确保采煤机的正常运行，降低故障率和事故发生率，本课件旨在对采煤机的结构、原理、操作、维护和故障处理等方面进行系统讲解，使操作人员对采煤机有全面、深入的了解，为煤矿生产提供有力保障。

二、采煤机的结构和工作原理1.结构组成采煤机主要由截割部、牵引部、液压系统、电气系统和辅助设备等组成。

（1）截割部：包括截割滚筒、减速器、行星齿轮箱等，负责对煤炭进行切割。

（2）牵引部：包括驱动轮、导向轮、张紧装置等，负责采煤机的行走和定位。

（3）液压系统：包括液压泵、液压马达、控制阀等，为采煤机提供动力。

（4）电气系统：包括电源、控制器、传感器等，负责采煤机的启动、停止、调速等功能。

（5）辅助设备：包括喷雾装置、冷却系统、照明装置等，为采煤机提供辅助功能。

2.工作原理采煤机在工作过程中，通过截割部的截割滚筒对煤炭进行切割，同时牵引部驱动采煤机沿工作面行走，完成煤炭的采掘。

液压系统和电气系统为采煤机提供动力和控制，确保采煤机稳定、高效地运行。

三、采煤机的操作方法1.启动前的检查（1）检查截割部、牵引部、液压系统、电气系统等部件是否完好，连接是否牢固。

（2）检查油位、水位、电量等是否正常。

（3）检查喷雾装置、冷却系统、照明装置等辅助设备是否正常。

2.启动和运行（1）按照操作规程启动采煤机，观察各部件运行是否正常。

（2）调整采煤机的工作参数，如切割深度、行走速度等，以满足生产需求。

（3）在采煤过程中，注意观察煤炭质量、设备负荷等情况，及时调整操作。

3.停机和维护（1）完成采煤任务后，按照操作规程停机，切断电源。

（2）对采煤机进行清洁、润滑、检查等维护工作，确保设备处于良好状态。

四、采煤机的维护和故障处理1.维护保养（1）定期对采煤机进行清洁、润滑，保持设备整洁、润滑良好。

第1章环式碎煤机电厂锅炉燃煤通常是未经分级的原煤，粒度大多不符合锅炉燃烧要求，需进行筛碎。

燃煤的筛碎质量，将直接影响制粉设备的运行经济性。

若破碎后的燃煤粒度不符合制粉要求时，将会降低磨煤设备的生产效率，增加制粉的耗电量，并加快磨煤设备部件的磨损。

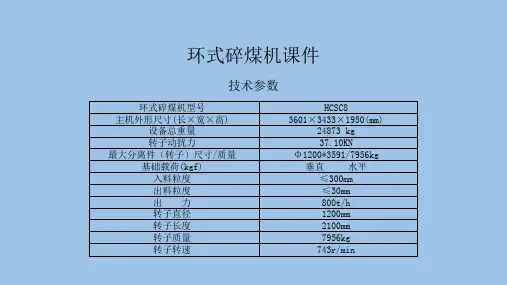

我公司输煤系统在碎煤机室布置两台型号为HCSC10型、额定出力为1000t/h的环式碎煤机，碎煤机的最大出力为1200t/h。

1.1 环式碎煤机的工作原理环式碎煤机的主要破碎过程可分为：冲击、劈剪、挤压、折断、滚碾几个过程。

由于高速回转的转子环锤的作用，使煤块在环锤与碎煤板、筛板之间，煤与煤之间，产生冲击力、劈力、挤压力、滚碾力，这些力大于或超过煤在碎裂处碎裂前所固有的抗冲击力载荷以及抗压、抗拉强度极限时，煤就会破碎。

总之，可根据环式碎煤机的结构特点，把碎煤过程分为两个阶段，第一阶段是通过筛板架上部的碎煤板与环锤施加冲击力，破碎大块煤；第二阶段是小块煤在转子回转和环锤（自转）不断地运转下，继续在筛板弧面上破碎，并进一步完成滚碾、剪切和研磨作用，使之达到所要求的破碎粒度，从筛板栅孔中落下排出。

如图8－1所示。

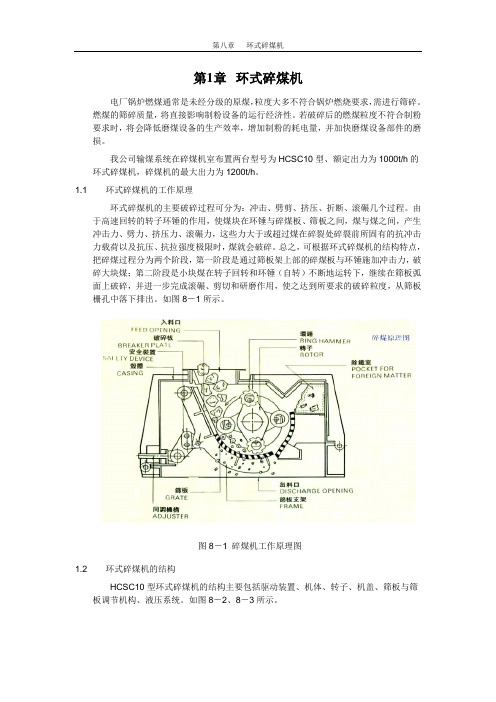

图8－1碎煤机室煤流示意图图8－1 碎煤机工作原理图1.2 环式碎煤机的结构HCSC10型环式碎煤机的结构主要包括驱动装置、机体、转子、机盖、筛板与筛板调节机构、液压系统。

如图8－2、8－3所示。

1.2.1 驱动装置传动方式为直联式即：碎煤机本体—液力偶合器—电动机。

电动机轴和碎煤机转子轴之间采用限矩型液力偶合器联接，液力偶合器装有WBQ－Ⅱ型电子防喷装置。

电动机选用YKK5004-8型鼠笼式三相异步电动机。

图8－2 碎煤机内部结构图图8－3 碎煤机外形图1.2.2 机体机体包括中间机体和下机体。

下机体用来支承前、后机盖，中间机体及转子部件，具有充分的强度和刚度。

在机体前侧设有一个检查门，在非电动机端轴承座下面也设一个观察门，从这里可以观察环锤磨损情况及检查环锤与筛板之间的间隙。

综采工作面常用设备培训课件(7)一、教学内容本节课我们将继续深入综采工作面的学习，通过了解和掌握综采工作面常用的设备，使学生能够更好地了解煤矿生产的基本情况。

本节课我们将学习综采工作面常用的输送机、破碎机和乳化泵等设备。

二、教学目标1. 学生能够熟练掌握综采工作面常用的输送机、破碎机和乳化泵等设备的工作原理和操作方法。

2. 学生能够理解这些设备在煤矿生产中的重要性。

3. 学生能够通过实践活动，提高实际操作能力。

三、教学难点与重点重点：掌握综采工作面常用的输送机、破碎机和乳化泵等设备的工作原理和操作方法。

难点：理解这些设备在煤矿生产中的重要性。

四、教具与学具准备教具：电脑、投影仪、教学课件。

学具：笔记本、课本、学习资料。

五、教学过程1. 实践情景引入：通过播放一段综采工作面的实际操作视频，使学生对综采工作面有一定的了解。

2. 教材内容讲解：讲解输送机、破碎机和乳化泵等设备的工作原理和操作方法。

3. 例题讲解：通过具体的例题，使学生更好地理解和掌握设备的使用方法。

4. 随堂练习：学生分组进行实践操作，巩固所学知识。

5. 板书设计：板书重点内容，方便学生复习。

6. 作业布置：布置相关的作业题目，巩固所学知识。

六、作业设计1. 简述输送机的工作原理。

2. 简述破碎机的工作原理。

3. 简述乳化泵的工作原理。

答案：1. 输送机的工作原理是通过电动机驱动，使输送带运转，将物料从一处运输到另一处。

2. 破碎机的工作原理是通过转子的高速旋转，将进入破碎腔的物料击碎。

3. 乳化泵的工作原理是通过高压泵将水和乳化液混合，形成乳化液，然后通过管道输送到需要的地方。

七、课后反思及拓展延伸通过本节课的学习，学生应该对综采工作面常用的设备有了更深入的了解。

在课后，学生应该通过复习课本内容，巩固所学知识。

同时，教师也应该通过作业的批改，了解学生对知识的掌握情况，为下一节课的教学做好准备。

对于拓展延伸，教师可以引导学生通过查阅相关资料，了解综采工作面设备的发展趋势，以及新技术、新设备在煤矿生产中的应用。
