第一章电机的基本原理

电机学知识点讲义汇总第一章 基本电磁定律和磁路电机的基本工作原理是建立在电磁感应定律、全电流定律、电路定律、磁路定律和电磁力定律等定律的基础上的，掌握这些基本定律，是研究电机基本理论的基础。

▲ 全电流定律全电流定律 ∑⎰=I Hdl l式中，当电流方向与积分路径方向符合右手螺旋关系时，电流取正号。

在电机和变压器的磁路计算中，上式可简化为∑∑=Ni Hl▲电磁感应定律 ①电磁感应定律 e=-dtd N dt d Φ-=ψ 式中，感应电动势方向与磁通方向应符合右手螺旋关系。

②变压器电动势磁场与导体间无相对运动，由于磁通的变化而感应的电势称为变压器电动势。

电机中的磁通Φ通常是随时间按正弦规律变化的，线圈中感应电动势的有效值为m fN E φ44.4=③运动电动势e=Blv④自感电动势 dtdiL e L -= ⑤互感电动势 e M1=-dt di 2 e M2 =-dtdi1 ▲电磁力定律f=Bli▲磁路基本定律 ① 磁路欧姆定律 Φ=A l Ni μ=mR F =Λm F 式中，F=Ni ——磁动势，单位为A ；R m =Alμ——磁阻，单位为H -1； Λm =lA R m μ=1——磁导，单位为H 。

② 磁路的基尔霍夫第一定律0=⎰sBds上式表明，穿入（或穿出）任一封闭面的磁通等于零。

③ 磁路的基尔霍夫第二定律∑∑∑==mRHl F φ上式表明，在磁路中，沿任何闭合磁路，磁动势的代数和等于次压降的代数和。

磁路和电路的比较第二章 直流电动机一、直流电机的磁路、电枢绕组和电枢反应 ▲磁场是电机中机电能量转换的媒介。

穿过气隙而同时与定、转子绕组交链的磁通为主磁通；仅交链一侧绕组的磁通为漏磁通。

直流电机空载时的气隙磁场是由励磁磁动势建立的。

空载时，主磁通Φ0与励磁磁动势F 0的关系曲线Φ0=f （F 0）为电机的磁化曲线。

从磁化曲线可以看出电机的饱和程度，饱和程度对电机的性能有很大的影响。

▲ 电机的磁化曲线仅和电机的几何尺寸及所用的材料有关，而与电机的励磁方式无关。

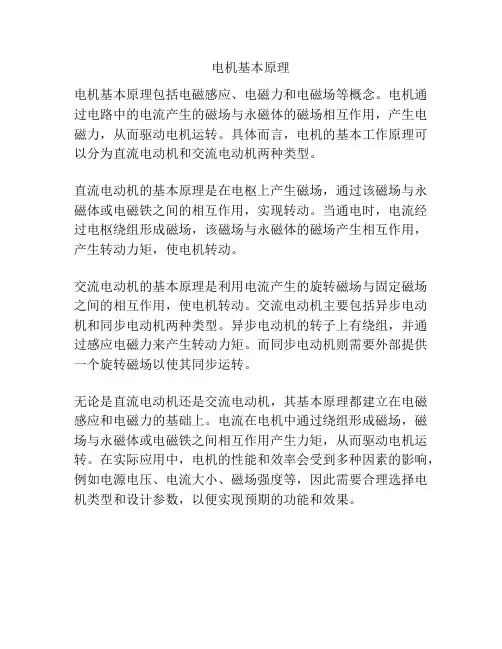

电机基本原理
电机基本原理包括电磁感应、电磁力和电磁场等概念。

电机通过电路中的电流产生的磁场与永磁体的磁场相互作用，产生电磁力，从而驱动电机运转。

具体而言，电机的基本工作原理可以分为直流电动机和交流电动机两种类型。

直流电动机的基本原理是在电枢上产生磁场，通过该磁场与永磁体或电磁铁之间的相互作用，实现转动。

当通电时，电流经过电枢绕组形成磁场，该磁场与永磁体的磁场产生相互作用，产生转动力矩，使电机转动。

交流电动机的基本原理是利用电流产生的旋转磁场与固定磁场之间的相互作用，使电机转动。

交流电动机主要包括异步电动机和同步电动机两种类型。

异步电动机的转子上有绕组，并通过感应电磁力来产生转动力矩。

而同步电动机则需要外部提供一个旋转磁场以使其同步运转。

无论是直流电动机还是交流电动机，其基本原理都建立在电磁感应和电磁力的基础上。

电流在电机中通过绕组形成磁场，磁场与永磁体或电磁铁之间相互作用产生力矩，从而驱动电机运转。

在实际应用中，电机的性能和效率会受到多种因素的影响，例如电源电压、电流大小、磁场强度等，因此需要合理选择电机类型和设计参数，以便实现预期的功能和效果。

纪真电机学讲义全文共四篇示例，供读者参考第一篇示例：纪真电机学讲义第一章电机原理概述电机是将电能转换为机械能的设备，是现代工业中不可或缺的重要组成部分。

电机的基本原理是根据安培法则和洛伦兹力定律，利用导体在磁场中受到力的作用，从而实现电能向机械能的转换。

电机的工作原理十分复杂，涉及电磁理论、力学、热力学等多个领域的知识。

本章将介绍电机的分类、工作原理以及电机在现代社会中的应用。

第二章直流电机直流电机是最早被发明和广泛应用的电机类型之一。

它由定子、转子、电刷和换相器等部分组成，利用直流电流在磁场中的作用力来实现机械转动。

直流电机具有结构简单、运行可靠、速度调节范围广等优点，在工业生产、家用电器等领域都有着广泛的应用。

本章将详细介绍直流电机的结构、工作原理及控制方法。

除了直流电机和交流电机，还有一些特种电机用于特定的工作场景。

例如步进电机用于精确位置控制，无刷电机用于高速运动，线性电机用于直线运动等。

这些特种电机在航天航空、精密仪器、医疗器械等领域都有着重要的应用。

本章将介绍几种特殊电机的结构、工作原理以及应用领域。

第五章电机控制与调速电机控制是电机应用中的一个重要环节，可以通过改变电机的电流、电压、频率等参数来实现对电机的控制。

电机调速是电机控制的一种重要方式，可以根据需要调整电机的转速和功率输出。

现代电机控制技术包括直流调速、变频调速、矢量控制等多种方法，能够实现电机的高效、精准控制。

本章将介绍电机控制技术的发展历程以及各种调速方法的原理和应用。

第六章电机故障诊断与维护电机在长期运行过程中可能会出现各种故障，如温升过高、轴承损坏、绝缘老化等。

及时发现并排除电机故障对于延长电机寿命、保证生产运行具有重要意义。

电机故障诊断是电机维护的重要内容，可以通过振动分析、红外热像仪、超声波检测等工具和方法来对电机进行检测。

本章将介绍电机故障的常见原因、诊断方法以及维护保养的技巧。

能源消耗是现代社会面临的一个严重问题，提高电机的能源利用效率对于节约能源、减少环境污染具有重要意义。

山西大同大学工学院《电机与拖动基础》教学大纲大纲适用：自动化专业、电气工程及自动化等相关专业总学时：80学时，4学分编写：机电工程系执笔：王官升一、大纲说明（一）课程的性质和任务本课程是自动化专业、电气工程及自动化等相关专业的一门专业技术基础课，其任务是使学生掌握电机的基本结构、工作原理和性能参数，电力拖动系统的各种运行方式、动静态性能分析以及电机选择和实验方法，电力拖动系统的基本理论，计算方法；同时要求掌握基本的实验方法和操作技能以及常用电气仪表（器）的使用。

为进一步学习“电力电子拖动自动控制系统”、“PLC控制系统”等课程准备必要的基础知识。

（二）本课程与其它课程的关系学习本课程必须具备“电路原理”或“电工基础”课程的基本知识。

三、教学内容及基本要求绪论第一章电机的基本原理第一节电磁感应掌握电磁感应定律及物理意义第二节机电能量转换基本原理了解磁路的基本概念和分析方法第三节电机的基本结构与工作原理掌握电机的基本原理和结构第四节电机的能量损耗与发热理解电机的能量损耗与发热过程第二章电力拖动系统的动力学基础第一节电力拖动系统的运动方程掌握电力拖动的系统的运动方程，并能熟练运用于电力拖动系统的分析和研究第二节生产机械的负载转矩特性了解生产机械的负载特性，掌握各种负载特性的特点第三节电力拖动系统的稳态分析——稳定运行的条件掌握电力拖动系统的稳态分析方法，并能用于分析电力拖动系统的稳定问题第四节电力拖动系统的动态分析——过渡过程分析第五节多轴系统电力拖动系统的简化第三章直流电机原理第一节直流电机工作原理及结构掌握直流电机的基本原理和结构第二节直流电机电枢绕组磁场掌握直流电机的电枢绕组和磁场的磁通分布第三节电枢绕组感应电动势和电磁转矩掌握感应电动势和电磁转矩的计算方法第四节直流电机的基本方程和工作特性了解直流电机的基本方程和工作特性第四章直流电动机拖动基础第一节直流电动机机械特性分类第二节他励直流电动机的机械特性了解他励直流电动机的机械特性第三节他励直流电动机的起动了解他励直流电动机的起动第四节他励直流电动机的调速掌握他励直流电动机的调速指标、方法、方式与负载类型第五节他励直流电动机的制动了解他励直流电动机的制动第六节他励直流电动机的四象限运行第五章变压器第一节变压器的用途、结构及铭牌掌握变压器的基本原理与结构第二节变压器的空载运行和负载运行了解变压器的空载运行和负载运行第三节变压器的等效电路和参数测定掌握变压器的等效电路和参数测定第四节变压器的运行特性了解变压器的运行特性第五节三相变压器掌握三相变压器的结构特点第六节其它用途的变压器第六章交流电机的旋转磁场理论第一节电枢绕组的磁动势了解电枢绕组的磁动势第二节旋转磁场的形成和特点理解旋转磁场的形成和特点第三节交流电机的主磁通和漏磁通理解交流电机的主磁通和漏磁通第七章异步电机原理第一节概述第二节三相异步电动机的结构及工作原理掌握异步电机的结构和运行方式第三节异步电动机转子静止时的电磁关系掌握异步电动机的电磁关系第四节异步电动机转子旋转时的电磁关系理解异步电动机的功率关系，转矩的关系第五节对称运行的等值电路及相量图第六节负载运行的功率和转矩第七节异步电动机负载运行的功率和转矩第八节三相异步电动机的工作特性了解异步电机的工作特性第八章同步电动机的原理第一节同步电动机的结构和工作原理掌握同步电动机的结构和基本工作原理第二节同步电动机电压方程式和相量图第三节同步电动机电压平衡方程式和相量图能掌握同步电动机的电压方程和相量图第四节同步电动机功率方程功角特性理解同步电机的功率方程和功角特性第五节同步电动机的功率因数及U形曲线理解同步电动机的功率因数调节和U形曲线第八章交流电机拖动基础第一节异步电动机的机械特性理解异步电动机的机械特性第二节异步电动机的起动掌握异步电动机的起动方式第三节异步电动机的调速了解异步电动机的调速方法第四节异步电动机的制动了解异步电动机主要的三种制动方法第十章电力拖动系统电动机的选择第一节电动机的型号和铭牌参数理解电动机的型号和铭牌参数第二节电动机的绝缘等级与工作制分类了解电动机的绝缘材料及工作制分类第三节不同工作制下电动机的功率选择了解电动机不同工作制下的功率选择第四节电动机额定数据的选择理解电动机的额定数据第十一章特种电机第一节单相异步电动机掌握单相异步电动机的工作原理及分类第二节磁阻式同步电动机了解磁阻式同步电动机的工作原理、基本结构与起动问题第三节磁滞式同步电动机了解磁滞同步电动机的基本结构及工作原理第四节步进电动机了解步进电动机的基本结构及工作原理第六节直线电动机了解直线电动机的基本结构及工作原理。

电机与拖动基础课程设计课程概述该课程是针对电机及拖动基础的学生所设计的。

本课程将介绍电机的基本原理、类型及其工作原理，并介绍与电机相关的拖动技术及相关软件和工具。

本课程的目的是培养学生对电机的理解及掌握拖动技术，以应用到实际生产中。

课程教学目标1.掌握电机的基本原理及种类。

2.了解电机的工作原理及其在实际应用中的作用。

3.掌握各种拖动技术及其应用。

4.了解相关软件和工具。

课程内容第一章：电机基础1.1 电机介绍1.2 电机的基本原理1.3 电机的种类1.4 电机的工作原理第二章：电机的应用2.1 电机在实际应用中的作用2.2 电机控制系统2.3 电机相关的软件和工具第三章：拖动技术3.1 拖动系统的基本原理3.2 拖动技术的种类3.3 软件和工具的应用第四章：课程设计4.1 实验要求及目的4.2 实验内容及步骤4.3 实验结果分析课程教学方法该课程采取理论教学与实验相结合的方式。

理论教学主要通过教师讲解、课件演示、教材阅读等方式进行；实验教学主要通过实际操作、实验报告等方式进行。

教师将在课程结束前定期进行课程复习与知识点测试。

实验器材和材料1.电机控制器2.电机及驱动器3.拖动器材评分标准1.实验报告 40%2.期末考试 40%3.平时表现 20%总结该课程旨在使学生掌握电机及拖动技术的基本概念，以应用于实际的生产过程中。

在本课程中，我们将介绍电机的基本原理、种类及其应用。

拖动技术将在第三章中进行介绍，并在第四章中设置实验来进行实践操作。

我们期望学生在本课程中获得丰富的知识，掌握实践技巧，为未来的学习和工作奠定坚实的基础。

WORD 文档可编辑技术资料 专业分享第一章永磁同步电机的原理及结构1.1永磁同步电机的基本工作原理永磁同步电机的原理如下在电动机的定子绕组中通入三相电流，在通入电流后就会在电动机的定子绕组中形成旋转磁场，由于在转子上安装了永磁体，永磁体的磁极是固定的，根据磁极的同性相吸异性相斥的原理，在定子中产生的旋转磁场会带动转子进行旋转，最终达到转子的旋转速度与定子中产生的旋转磁极的转速相等，所以可以把永磁同步电机的起动过程看成是由异步启动阶段和牵入同步阶段组成的。

在异步启动的研究阶段中，电动机的转速是从零开始逐渐增大的，造成上诉的主要原因是其在异步转矩、永磁发电制动转矩、矩起的磁阻转矩和单轴转由转子磁路不对称而引等一系列的因素共同作用下而引起的，所以在这个过程中转速是振荡着上升的。

在起动过程中，质的转矩，只有异步转矩是驱动性电动机就是以这转矩来得以加速的，其他的转矩大部分以制动性质为主。

在电动机的速度由零增加到接近定子的磁场旋转转速时，在永磁体脉振转矩的影响下永磁同步电机的转速有可能会超过同步转速，而出现转速的超调现象。

但经过一段时间的转速振荡后，最终在同步转矩的作用下而被牵入同步。

1.2永磁同步电机的结构永磁同步电机主要是由转子、端盖、及定子等各部件组成的。

一般来说，永磁同步电机的最大的特点是它的定子结构与普通的感应电机的结构非常非常的相似，主要是区别于转子的独特的结构与其它电机形成了差别。

和常用的异步电机的最大不同则是转子的独特的结构，在转子上放有高质量的永磁体磁极。

由于在转子上安放永磁体的位置有很多选择，所以永磁同步电机通常会被分为三大类：内嵌式、面贴式以及插入式，如图1.1所示。

永磁同步电机的运行性能是最受关注的，影响其性能的因素有很多，但是最主要的则是永磁同步电机的结构。

就面贴式、插入式和嵌入式而言，各种结构都各有其各自的优点。

图1-1面贴式的永磁同步电机在工业上是应用最广泛的，其最主要的原因是其拥有很多其他形式电机无法比拟的优点，例如其制造方便，转动惯性比较小以及结构很简单等。

第一章电机的基本原理习题解答：1、何为相对磁导率？答：材料的磁导率定义为该位置处的磁通密度与磁场强度之比，决定于磁场所在点的材料特性，单位为H/m。

根据材料的导磁性能，可将其分为铁磁材料和非铁磁材料。

非铁磁材料的磁导率可认为与真空的磁导率μ0相同，为4π⨯10-7H/m。

铁磁材料主要是铁、镍、钴以及它们的合金，其磁导率是非铁磁材料磁导率的几十倍至数千倍。

由于材料的磁导率变化范围很大，常采用相对磁导率μr来表征材料的导磁性能，μr为材料的磁导率与真空磁导率的比值。

2、磁路的磁阻如何计算？答：磁路的磁阻可用公式R m=L/(μA)计算，其中L为磁路的长度，单位为m，μ为材料的磁导率，单位为H/m，A为磁路的截面积，单位为m2。

从公式可以看出，磁路的磁阻主要取决于磁路的几何尺寸和材料的磁导率，大小上与磁路长度成正比，与磁路的截面积和磁导率成反比。

3、叙述磁路与电路的类比关系。

答：从电路和磁场的方程上看，两者形式上非常相似。

电路和磁路的类比关系可用下表表示：4、为什么希望磁路中的空气隙部分尽可能小？答：与磁路中铁磁材料相比，空气的磁导率小得多，如果磁路中的气隙部分长度增加，使得磁路的总磁阻大大增大，要想产生同样大小的磁通，需要的磁动势大大增加。

5、何为铁磁材料？为什么铁磁材料的磁导率高？答：铁磁材料包括铁、镍、钴及它们的合金、某些稀土元素的合金和化合物、铬和锰的一些合金等。

根据铁磁材料的磁化过程可知，当铁磁材料放置到磁场中之后，磁场会显著增强，表现为铁磁材料的导磁能力更强，因此磁导率大。

6、何为铁磁材料的饱和现象和磁滞现象？答：将未磁化的铁磁材料置于外磁场中，当磁场强度很小时，外磁场只能使少量磁畴转向，磁通密度增加不快，此时磁导率 较小；随着外磁场的增强，大量磁畴开始转向，磁通密度增加很快，磁导率很大；当外磁场增大到一定程度时，大部分磁畴已经转向，未转向的磁畴较少，继续增大外磁场时，磁通密度增加缓慢，磁导率逐渐减小，这种现象称为饱和。

第⼀章双馈电机的⼯作原理第⼀章双馈电机的基本⼯作原理设双馈电机的定转⼦绕组均为对称绕组，电机的极对数为p ，根据旋转磁场理论，当定⼦对称三相绕组施以对称三相电压，有对称三相电流流过时，会在电机的⽓隙中形成⼀个旋转的磁场，这个旋转磁场的转速1n 称为同步转速，它与电⽹频率1f 及电机的极对数p 的关系如下：pf n 1160=（1-1）同样在转⼦三相对称绕组上通⼊频率为2f 的三相对称电流，所产⽣旋转磁场相对于转⼦本⾝的旋转速度为：pf n 2260=（1-2）由式1-2可知，改变频率2f ，即可改变2n ，⽽且若改变通⼊转⼦三相电流的相序，还可以改变此转⼦旋转磁场的转向。

因此，若设1n 为对应于电⽹频率为50Hz 时双馈发电机的同步转速，⽽n 为电机转⼦本⾝的旋转速度，则只要维持常数==±12n n n ，见式1-3，则双馈电机定⼦绕组的感应电势，如同在同步发电机时⼀样，其频率将始终维持为1f 不变。

常数==±12n n n（1-3）双馈电机的转差率11n n n S -=，则双馈电机转⼦三相绕组内通⼊的电流频率应为：Sf pn f 12260==（1-4）公式1-4表明，在异步电机转⼦以变化的转速转动时，只要在转⼦的三相对称绕组中通⼊转差频率（即S f 1）的电流，则在双馈电机的定⼦绕组中就能产⽣50Hz 的恒频电势。

所以根据上述原理，只要控制好转⼦电流的频率就可以实现变速恒频发电了。

根据双馈电机转⼦转速的变化，双馈发电机可有以下三种运⾏状态：1. 亚同步运⾏状态：在此种状态下1n n <，由转差频率为2f 的电流产⽣的旋转磁场转速2n 与转⼦的转速⽅向相同，因此有12n n n =+。

2. 超同步运⾏状态：在此种状态下1n n >，改变通⼊转⼦绕组的频率为2f 的电流相序，则其所产⽣的旋转磁场的转速2n 与转⼦的转速⽅向相反，因此有12n n n =-。

3. 同步运⾏状态：在此种状态下1n n =，转差频率02=f ，这表明此时通⼊转⼦绕组的电流频率为0，也即直流电流，与普通的同步电机⼀样。

WORD文档可编辑第一章永磁同步电机的原理及结构1.1永磁同步电机的基本工作原理永磁同步电机的原理如下在电动机的定子绕组中通入三相电流，在通入电流后就会在电动机的定子绕组中形成旋转磁场，由于在转子上安装了永磁体，永磁体的磁极是固定的，根据磁极的同性相吸异性相斥的原理，在定子中产生的旋转磁场会带动转子进行旋转，最终达到转子的旋转速度与定子中产生的旋转磁极的转速相等，所以可以把永磁同步电机的起动过程看成是由异步启动阶段和牵入同步阶段组成的。

在异步启动的研究阶段中，电动机的转速是从零开始逐渐增大的，造成上诉的主要原因是其在异步转矩、永磁发电制动转矩、由转子磁路不对称而引等一系列的因素共同作用起的磁阻转矩和单轴转矩下而引起的，所以在这个过程中转速是振荡着上升的。

在起动过程中，质的转矩，只有异步转矩是驱动性电动机就是以这转矩来得以加速的，其他的转矩大部分以制动性质为主。

在电动机的速度由零增加到接近定子的磁场旋转转速时，在永磁体脉振转矩的影响下永磁同步电机的转速有可能会超过同步转速，而出现转速的超调现象。

但经过一段时间的转速振荡后，最终在同步转矩的作用下而被牵入同步。

1.2永磁同步电机的结构永磁同步电机主要是由转子、端盖、及定子等各部件组成的。

一般来说，永磁同步电机的最大的特点是它的定子结构与普通的感应电机的结构非常非常的相似，主要是区别于转子的独特的结构与其它电机形成了差别。

和常用的异步电机的最大不同则是转子的独特的结构，在转子上放有高质量的永磁体磁极。

由于在转子上安放永磁体的位置有很多选择，所以永磁同步电机通常会被分为三大类：内嵌式、面贴式以及插入式，如图1.1所示。

永磁同步电机的运行性能是最受关注的，影响其性能的因素有很多，但是最主要的则是永磁同步电机的结构。

就面贴式、插入式和嵌入式而言，各种结构都各有其各自的优点。

图1-1面贴式的永磁同步电机在工业上是应用最广泛的，其最主要的原因是其拥有很多其他形式电机无法比拟的优点，例如其制造方便，转动惯性比较小以及结构很简单等。

讲稿No 1讲稿No 2讲稿No 3讲稿No 4技术课将起到很大的帮助。

本课程的主要内容是结合电机的基本结构，介绍电机的基本工作原理，分析电机内部的电磁关系和规律，在定性分析的基础上，根据电磁定律导出电机各电、磁量的关系，对电机进行定量分析。

最后，应用基本理论，分析一些运行中遇到的问题，从而找出处理方法。

5. 学习本课程应注意的几点根据本课程的性质和特点，学习时应注意以下几点：(1) 要注意理论联系实际。

在理论学习时，要联系电机的结构和所发生的电磁或机械运动现象进行分析，把理论知识应用于实际问题的分析中，不能只满足于表面的理解。

(2) 应抓住重点，深刻理解基本概念和基本理论，注意区别各类电机的同、异点。

善于掌握规律，学会综合分析，解决各种问题。

(3)教案用纸No 5讲 稿No 61、定子定子由主磁极、换向极、电刷装置、机座等组成。

（1）主磁极白银矿冶职业技术学院讲稿No 7）电刷装置白银矿冶职业技术学院讲稿No 8电刷的作用是：与换向器配合引入、引出电流。

（4）机座和端盖机座的作用是固定主磁极等部件，同时也是磁路的一部分。

白银矿冶职业技术学院讲稿No 9量电机中，气隙为0.5～3mm。

其大小对电机性能有很讲稿No10当原动机驱动电机转子逆时针旋转180°后，导体ab在S极下，a点低电位，b点高电位；导体cd在N极下，c点低电位，d点高电位；电刷A极性仍为正，电刷B极性仍为负。

白银矿冶职业技术学院讲稿No 11左向右。

该电磁力形成逆时针方向的电磁转矩。

当电磁转矩大于阻转矩时，电机转子逆时针方向旋转。

当电枢旋转到下图所示位置时，原N极性下导体ab极下，受力方向极下导极下，受力方向从右向左。

该电白银矿冶职业技术学院教案用纸No12讲稿No 13白银矿冶职业技术学院讲稿No 14电枢实际槽数。

叠绕组是指相串联的后一个元件端接部分紧叠在前一个元件端接部分的上面，整个绕组1.2.2 电枢绕组的节距．极距极距就是一个磁极在电枢表面的空间距离πZD白银矿冶职业技术学院讲稿No 15白银矿冶职业技术学院讲稿No 16讲稿No 17、单叠绕组的并联支路图画出元件的连接及有关的换向片和电刷，就成了绕组的并联支路图。

电机及电力拖动课程《教案》第一章：电机的基本概念1.1 电机的定义与分类1.2 电机的工作原理1.3 电机的性能参数1.4 电机的优缺点分析第二章：直流电机2.1 直流电机的基本结构2.2 直流电机的工作原理2.3 直流电机的特性2.4 直流电机的应用实例第三章：交流电机3.1 交流电机的基本结构3.2 交流电机的工作原理3.3 交流电机的特性3.4 交流电机的应用实例第四章：电力拖动系统4.1 电力拖动的基本原理4.2 电力拖动系统的分类4.3 电力拖动系统的性能分析4.4 电力拖动系统的应用实例第五章：电机与电力拖动的控制技术5.1 电机控制技术的基本概念5.2 电机控制技术的分类5.3 电机控制技术的应用实例5.4 电机控制技术的发展趋势第六章：电机的设计与制造6.1 电机设计的基本原则6.2 电机参数的计算与选择6.3 电机制造工艺及流程6.4 电机性能的测试与检测第七章：电机故障诊断与维修7.1 电机故障的类型及原因7.2 电机故障诊断的方法7.3 电机维修的基本工艺7.4 电机故障案例分析与维修实例第八章：电力电子技术在电机控制中的应用8.1 电力电子器件及其特性8.2 电力电子变换器及其控制8.3 电力电子技术在电机调速中的应用8.4 电力电子技术在电机节能中的应用第九章：电机及电力拖动的保护与节能9.1 电机保护的原理与方法9.2 电机保护装置及其应用9.3 电力拖动的节能技术9.4 电机节能案例分析与应用第十章：电机及电力拖动在现代工业中的应用10.1 电机及电力拖动在制造业中的应用10.2 电机及电力拖动在交通运输中的应用10.3 电机及电力拖动在电力系统中的应用10.4 电机及电力拖动在新能源领域的应用重点解析本教案涵盖了电机及电力拖动课程的十个章节，全面介绍了电机的基本概念、结构、工作原理、性能参数、优缺点、控制技术、设计制造、故障诊断与维修、保护与节能以及在现代工业中的应用等方面的知识。

电机与拖动基础第一章电机的基本原理 (1)第二章电力拖动系统的动力学基础 (6)第三章直流电机原理 (12)第四章直流电机拖动基础 (14)第五章变压器 (29)第六章交流电机的旋转磁场理论 (43)第七章异步电机原理 (44)第八章同步电机原理 (51)第九章交流电机拖动基础 (61)第十章电力拖动系统电动机的选择 (73)第一章 电机的基本原理1-1 请说明电与磁存在哪些基本关系，并列出其基本物理规律与数学公式。

答：电与磁存在三个基本关系，分别是（1）电磁感应定律：如果在闭合磁路中磁通随时间而变化，那么将在线圈中感应出电动势。

感应电动势的大小与磁通的变化率成正比，即tΦN e d d -= 感应电动势的方向由右手螺旋定则确定，式中的负号表示感应电动势试图阻止闭合磁路中磁通的变化。

（2）导体在磁场中的感应电动势：如果磁场固定不变，而让导体在磁场中运动，这时相对于导体来说，磁场仍是变化的，同样会在导体中产生感应电动势。

这种导体在磁场中运动产生的感应电动势的大小由下式给出Blv e =而感应电动势的方向由右手定则确定。

（3）载流导体在磁场中的电磁力：如果在固定磁场中放置一个通有电流的导体，则会在载流导体上产生一个电磁力。

载流导体受力的大小与导体在磁场中的位置有关，当导体与磁力线方向垂直时，所受的力最大，这时电磁力F 与磁通密度B 、导体长度l以及通电电流i 成正比，即Bli F =电磁力的方向可由左手定则确定。

1-2 通过电路与磁路的比较，总结两者之间哪些物理量具有相似的对应关系（如电阻与磁阻），请列表说明。

答：磁路是指在电工设备中，用磁性材料做成一定形状的铁心，铁心的磁导率比其他物质的磁导率高得多，铁心线圈中的电流所产生的磁通绝大部分将经过铁心闭合，这种人为造成的磁通闭合路径就称为磁路。

而电路是由金属导线和电气或电子部件组成的导电回路，也可以说电路是电流所流经的路径。

磁路与电路之间有许多相似性，两者所遵循的基本定律相似，即KCL：在任一节点处都遵守基尔霍夫第一定律约束；KVL：在任一回路中都遵守基尔霍夫第二定律；另外，磁路与电路都有各自的欧姆定律。
