电机与电气控制判断无纸化试题带答案

湖南铁道职业技术学院《电机及电气控制》理论试卷 6 答案项目一二三四五总分得分一、填空题：（每空 1 分，共 20 分）1、一台直流发电机，额定值为P N=20KW,U N =220V, ηＮ＝ 90％，则额定电流I N＝__90A_____，额定输入功率 P N＝___22KW。

2、直流电动机中常见的制动状态有___能耗制动、_反接制动__、再生制动_三种。

3、一般仪表用电压互感器二次侧额定电压为_100Ｖ，电流互感器二次侧额定电流为__5_A。

4、某 4 极 50HZ的电动机，其三相定子磁场的速度为 __1500r/min___, 若额定转差率为 0.04 ，则额定速度为 _1440r/min 。

5、交流伺服电机和测速发电机的转子电阻均较大，其中在交流伺服电机中，R a较大的作用是具有较大的起动转矩。

在交流测速发电机中R a较大的作用是使转子的电流与感应电动势同相即转速为零时，输出电压也为零。

6、接触器可用于频繁通断大电流电路，又具有失压欠压保护作用。

7、在多点操作的控制电路中，通常几个按钮触点应该是常开并联、常闭串联。

8、接触器选用时，其主触点的额定工作电压应_大于_或_等于_负载电路的电压，主触点的额定工作电流应大于 _或_等于负载电路的电流，吸引线圈的额定电压应与控制回路 __相等 ____。

√ ，错误的画×。

（每题2二、判断下列说法是否正确，正确的在括号中画分，共 10 分）1 、交流接触器通电后如果铁心吸合受阻，将导致线圈烧毁。

（√ ）2、三相笼型异步电动机的电气控制线路，如果使用热继电器作过载保护，就不必再装设熔断器作短路保护。

（×）3 、在反接制动控制线路中，必须采用以时间为变化参量进行控制。

（× ）4、接触器不具有欠压保护的功能。

( ×)5、直流电磁铁励磁电流的大小，取决于线圈两端的电压和线圈本身的电阻，与行程大小（即衔铁是否吸合）无关。

电机与电气控制试题3一填空题(共20分，每题2分)1、直流电动机的主要优点是_____和_____好、过载能力大，因此、应用于对起动和调速性能要求较高的生产机械。

2. 换向极装在_______之间，换向极绕组产生的磁动势方向与电枢反应磁动势的方向______。

3. 直流电动机弱磁调速时，其转速可以________额定转速，但机械特性较固有机械特性____。

4. 电流互感器不允许_____运行，电压互感器不允许______运行。

5. 三相异步电动机空载运行时损耗主要是_____损耗和______损耗。

6. 直流电机是实现______能和_____能相互转换的电气设备。

7. 直流伺服电机的输出量是______，直流测速发电机的输出量是__________。

8. 复励式电动机有____复励和_____复励之分。

9. 负载机械特性有恒转矩负载机械特性、____负载机械特性和____负载机械特性等。

10. 三相异步电动机异步的含意是指转子_____小于___________转速。

二、选择题（共20分，每题2分）1、单叠绕组的直流电机，并联支路对数恒等于（）。

A、2B、1C、aD、p2. 他励式直流发电机较并励式直流发电机输出特性好主要是电压变化率（）。

A、大B、小C、不变化D、变化3. 变压器负载的功率因数（）可以使输出特性曲线上翘。

A、不变B、＝1C、＝0D、呈容性4. 三相异步电动机转子旋转是由（）拖动而转动。

A、电流B、电压C、输入功率D、电磁转矩5. 齿数为40的步进动机三相三拍运行时，步距角为( )度。

A. 1B. 3C. 1.5D. 66. 直流电机换向极线圈中流过的电流是( )电流。

A. 直流B.交流C. 励磁D.电枢7. 直流并励电动机反转一般是采用改变（）的方式来实现的。

A. 电枢电压的极性B. 改变励磁电流C.电源接线D.改变磁场方向8. 三相异步电动机当起动时，输出转速为0，其转差率为（）。

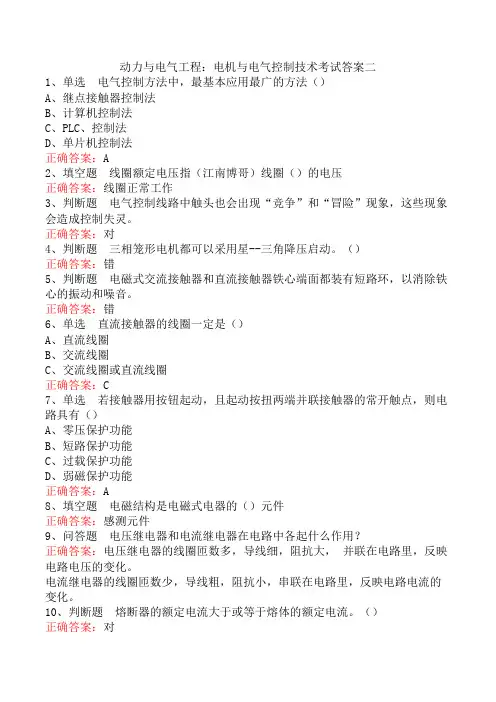

动力与电气工程：电机与电气控制技术考试答案二1、单选电气控制方法中，最基本应用最广的方法（）A、继点接触器控制法B、计算机控制法C、PLC、控制法D、单片机控制法正确答案：A2、填空题线圈额定电压指（江南博哥）线圈（）的电压正确答案：线圈正常工作3、判断题电气控制线路中触头也会出现“竞争”和“冒险”现象，这些现象会造成控制失灵。

正确答案：对4、判断题三相笼形电机都可以采用星--三角降压启动。

（）正确答案：错5、判断题电磁式交流接触器和直流接触器铁心端面都装有短路环，以消除铁心的振动和噪音。

正确答案：错6、单选直流接触器的线圈一定是（）A、直流线圈B、交流线圈C、交流线圈或直流线圈正确答案：C7、单选若接触器用按钮起动，且起动按扭两端并联接触器的常开触点，则电路具有（）A、零压保护功能B、短路保护功能C、过载保护功能D、弱磁保护功能正确答案：A8、填空题电磁结构是电磁式电器的（）元件正确答案：感测元件9、问答题电压继电器和电流继电器在电路中各起什么作用？正确答案：电压继电器的线圈匝数多，导线细，阻抗大，并联在电路里，反映电路电压的变化。

电流继电器的线圈匝数少，导线粗，阻抗小，串联在电路里，反映电路电流的变化。

10、判断题熔断器的额定电流大于或等于熔体的额定电流。

（）正确答案：对11、填空题电气原理图一般分为（）和（）两部分画出。

正确答案：主电路；辅助电路12、问答?根据下图，分析它的工作原理正确答案：按下SB2，KM1吸合并自保，电机运行，速度达到140转/分以上时，KS触点闭合。

按下SB1，KM1断电，KM2吸合，进行反接制动，速度达到100转/分以下时，KS触点断开，制动结束，电机慢慢停止转动。

13、填空题时间继电器是一种触头()的控制电器。

正确答案：延时接通或断开14、判断题如果主电动机容量较大，在控制线路中要单独设短路保护.正确答案：对15、名词解释自锁电路正确答案：自锁电路是利用输出信号本身联锁来保持输出的动作。

《电机与电气控制技术》一、填空题（本题30分, 每空1分）Array1.时间继电器按延时方式可分为型和型。

2.变压器的三大作用是、和。

3.异步电动机的转子可分为和两种。

4.热继电器在电路中作为保护，熔断器在电路中作为保护。

5.电磁机构一般由、、等构成6.三相鼠笼式异步电动机在运行中断了一根电源线，则电机转速。

7.仪表用电压互感器二次侧额定电压为______Ｖ，电流互感器二次侧额定电流为_______A。

8.某4极50HZ的电动机，其三相定子磁场的速度为_____,若额定转差率为0.04，则额定速度为_____。

9.在多点操作的控制电路中，通常几个按钮触点应该是常开、常闭。

10.三相异步电动机的调速方法有调速、调速和调速等三种。

11.笼型异步电机的降压起动方法有：、、。

12.按钮用来短时间接通或断开小电流，色表示起动，色表示停止。

13.自动空气开关它是既能通断电路，又具备、、等三大保护。

二、单项选择题（共20分，每题2分）1.交流接触器的发热是主要的。

A、线圈B、铁心C、触头2.某交流接触器在额定电压380V时的额定工作电流为100A，故它能控制的电机功率约为。

A、50KWB、20KWC、100KW3.下列电器中不能实现短路保护的是。

A、熔断器B、热继电器C、空气开关D、过电流继电器4.热继电器过载时双金属片弯曲是由于双金属片的。

A、机械强度不同B、热膨胀系数不同C、温差效应5. 当必须从使用着的电流互感器上拆除电流表时，应首先将互感器的二次侧可靠，然后才能把仪表联接线拆开。

A、断开； B、短路； C、接地； D、接零6.保护晶闸管，可选用型熔断器？A、RLS1B、RC1AC、RT0D、RL17.变压器的铁心采用0.35—0.5mm厚的硅钢片叠压制造,其主要的目的是为了降低。

A、铜耗；B、磁滞损耗；C、涡流损耗；D、磁滞和涡流损耗8.U N、I N、ηN、cosϕN分别是三相异步电动机额定线电压，线电流、效率和功率因数，则三相异步电动机额定功率P N为。

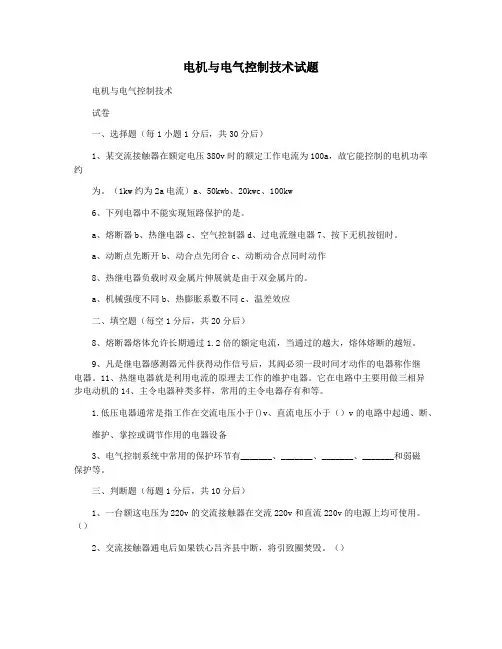

电机与电气控制技术试题电机与电气控制技术试卷一、选择题（每1小题1分后，共30分后）1、某交流接触器在额定电压380v时的额定工作电流为100a，故它能控制的电机功率约为。

（1kw约为2a电流）a、50kwb、20kwc、100kw6、下列电器中不能实现短路保护的是。

a、熔断器b、热继电器c、空气控制器d、过电流继电器7、按下无机按钮时。

a、动断点先断开b、动合点先闭合c、动断动合点同时动作8、热继电器负载时双金属片伸展就是由于双金属片的。

a、机械强度不同b、热膨胀系数不同c、温差效应二、填空题（每空1分后，共20分后）8、熔断器熔体允许长期通过1.2倍的额定电流，当通过的越大，熔体熔断的越短。

9、凡是继电器感测器元件获得动作信号后，其阀必须一段时间才动作的电器称作继电器。

11、热继电器就是利用电流的原理去工作的维护电器。

它在电路中主要用做三相异步电动机的14、主令电器种类多样，常用的主令电器存有和等。

1.低压电器通常是指工作在交流电压小于()v、直流电压小于（）v的电路中起通、断、维护、掌控或调节作用的电器设备3、电气控制系统中常用的保护环节有_______、_______、_______、_______和弱磁保护等。

三、判断题（每题1分后，共10分后）1、一台额这电压为220v的交流接触器在交流220v和直流220v的电源上均可使用。

（）2、交流接触器通电后如果铁心吕齐县中断，将引致圈焚毁。

（）3、交流接触器铁心端面嵌有短路铜环的目的是保证动、静铁心吸合严密，不发生震动与噪声。

（）4、直流接触器比交流接触器更适用于频繁操作的场合。

（）5、低压断路器又称为自动空气开关。

（）6、只要另加电压不变化，交流电磁铁的吸力在吕齐县前、后就是维持不变的。

（）7、直流电磁铁励磁电流的大小与行程成正比。

（）8、闸刀开关可以用作分断万萨县的电动机。

（）9、熔断器的维护特性就是反华时限的。

（）10、扰动断路器具备失压维护的功能。

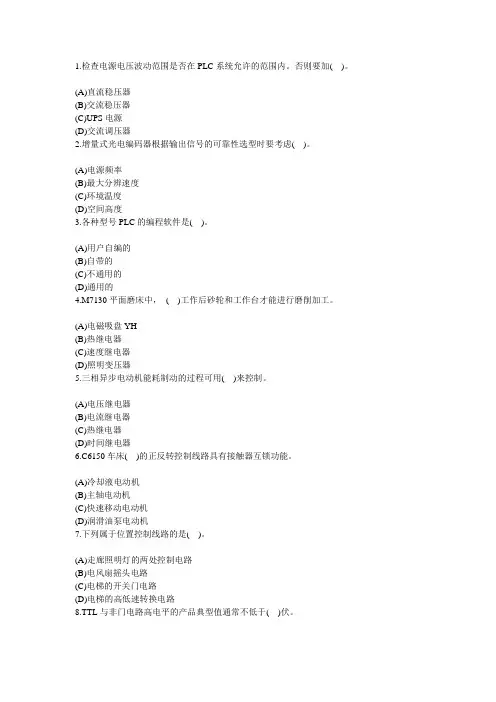

1.检查电源电压波动范围是否在PLC系统允许的范围内。

否则要加( )。

(A)直流稳压器(B)交流稳压器(C)UPS电源(D)交流调压器2.增量式光电编码器根据输出信号的可靠性选型时要考虑( )。

(A)电源频率(B)最大分辨速度(C)环境温度(D)空间高度3.各种型号PLC的编程软件是( )。

(A)用户自编的(B)自带的(C)不通用的(D)通用的4.M7130平面磨床中，( )工作后砂轮和工作台才能进行磨削加工。

(A)电磁吸盘YH(B)热继电器(C)速度继电器(D)照明变压器5.三相异步电动机能耗制动的过程可用( )来控制。

(A)电压继电器(B)电流继电器(C)热继电器(D)时间继电器6.C6150车床( )的正反转控制线路具有接触器互锁功能。

(A)冷却液电动机(B)主轴电动机(C)快速移动电动机(D)润滑油泵电动机7.下列属于位置控制线路的是( )。

(A)走廊照明灯的两处控制电路(B)电风扇摇头电路(C)电梯的开关门电路(D)电梯的高低速转换电路8.TTL与非门电路高电平的产品典型值通常不低于( )伏。

(A)3(B)4(C)2(D)2.49.示波器的Y轴通道对被测信号进行处理，然后加到示波管的( )偏转板上。

(A)水平(B)垂直(C)偏上(D)偏下10.( )的方向规定由该点指向参考点。

(A)电压(B)电位(C)能量(D)电能11.信号发生器的幅值衰减20dB其表示输出信号( )倍。

(A)衰减20(B)衰减1(C)衰减10(D)衰减10012.磁性开关在使用时要注意磁铁与干簧管之间的有效距离在( )左右。

(A)10cm(B)10dm(C)10mm(D)1mm13.集成运放输入电路通常由( )构成。

(A)共射放大电路(B)共集电极放大电路(C)共基极放大电路(D)差动放大电路14.在一个PLC程序中，同一地址号的线圈只能使用( )次。

(A)三(B)二(C)一(D)无限15.三相笼型异步电动机电源反接制动时需要在( )中串入限流电阻。
