织物透气性的测试原理与测试方法

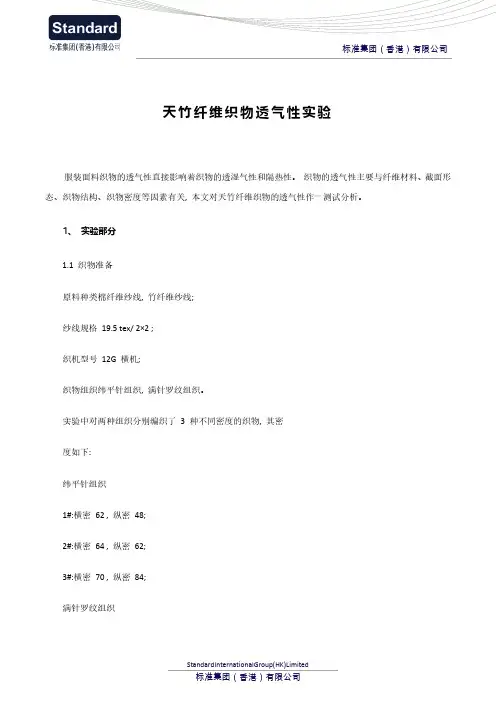

天竹纤维织物透气性实验服装面料织物的透气性直接影响着织物的透湿气性和隔热性。

织物的透气性主要与纤维材料、截面形态、织物结构、织物密度等因素有关, 本文对天竹纤维织物的透气性作一测试分析。

1、实验部分1.1 织物准备原料种类棉纤维纱线, 竹纤维纱线;纱线规格19.5 tex/ 2×2 ;织机型号12G 横机;织物组织纬平针组织, 满针罗纹组织。

实验中对两种组织分别编织了3 种不同密度的织物, 其密度如下:纬平针组织1#:横密62 , 纵密48;2#:横密64 , 纵密62;3#:横密70 , 纵密84;满针罗纹组织1#:横密58 , 纵密46;2#:横密61 , 纵密58;3#:横密64 , 纵密81。

1.2 透气性实验实验仪器:YG(B)461D-Ⅱ数字式织物透气量仪。

本实验是测量在一定压力差下, 单位时间通过织物的空气量来推求织物的透气性。

透气性表示织物在一定压力梯度下,气体通过织物的气孔和间隙向外扩散的能力, 用透气量来表示,透气量越大, 织物的透气性能越好。

2、结果与分析棉纤维和竹纤维纬平针织物的透气量测试结果见图1 。

由图1 可看出, 竹纤维纬平针织物的透气量始终比棉纤维纬平针织物的大, 且随着密度的增大, 织物的透气量在减小, 减幅逐渐增大。

从数据对比分析可看出, 当纵密增加14 横列/ 10cm 时, 竹纤维针织物透气量减少49 mm/ s。

随着纵密的继续增加, 透气量减少幅度逐渐增大。

棉纤维和竹纤维满针罗纹织物的透气量测试结果见图2 。

由图2 可看出, 竹纤维满针罗纹织物的透气量始终比棉纤维的大, 且随着密度的增大, 透气量在减少。

当纵密增加12 横列/ 10 cm 时, 竹纤维的透气量减少35.2 mm/ s。

随着纵密的继续增加, 透气量减少幅度逐渐增大。

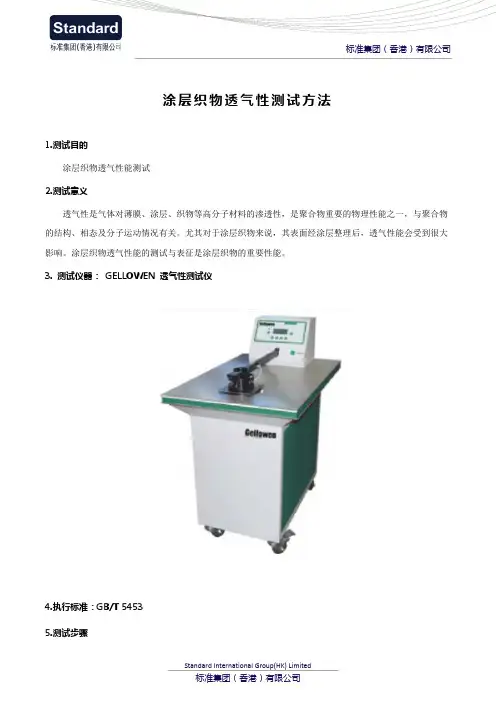

涂层织物透气性测试方法1.测试目的涂层织物透气性能测试2.测试意义透气性是气体对薄膜、涂层、织物等高分子材料的渗透性，是聚合物重要的物理性能之一，与聚合物的结构、相态及分子运动情况有关。

尤其对于涂层织物来说，其表面经涂层整理后，透气性能会受到很大影响。

涂层织物透气性能的测试与表征是涂层织物的重要性能。

3. 测试仪器：GELLOWEN 透气性测试仪4.执行标准：GB/T 54535.测试步骤5.1将试样夹持在试样圆台上，测试点应避开布边及褶皱处，夹样时采用足够的张力使试样平5.1 将试样夹持在试样圆台上，测试点应避开布边及褶皱处，夹样时采用足够的张力使试样平整而又不变形。

为防止漏气在试样的低压一侧（即试样圆台一侧）应垫上垫圈。

当织物正反两面有透气性的差异时，应当在报告中记录。

5.2启动吸风机是空气通过试样，调节流量，使压力逐渐接近规定值，1min后或达到稳定时，记录气流流量。

使用压差流量计的仪器，应选择适宜的孔径，记录该孔径两侧的压差。

5.3在同样的条件下，在同一样品的不同部位重复测定至少10次。

5.4若夹具处漏气，则应通过校验测定其漏气量，并从读数中减去该值。

6.结果计算和表示6.1计算测定值的算术平均值qv和变异系数。

6.2按式（1）或式（2）计算透气率R。

结果按GB 8170秀月至测量范围的2%。

R=qv/Ax167(mm/s) (1)或R=qv/Ax0.167(m/s) (2)式中,qv---平均气流量，dm3/min;A---试验面积，cm2;167---由dm3/minxcm3换算成mm/s的换算系数；0.167---由dm3/minxcm3换算成m/s的换算系数；6.3按式3计算透气率的95%置信区间9(R±△)。

△=S.t/√n (3)式中，S---标准偏差；n---试验次数；t---95%置信区间、自由度为n-1的信度值，t和n的对应关系见于下表。

N 5 6 7 8 9 10 11 12t 2.776 2.571 2.447 2.365 2.306 2.262 2.228 2.2014.3.4对于使用压差流量计的仪器，先从压差-流量图标中查出透气率，然后计算器平均值、CV值和95%置信区间。

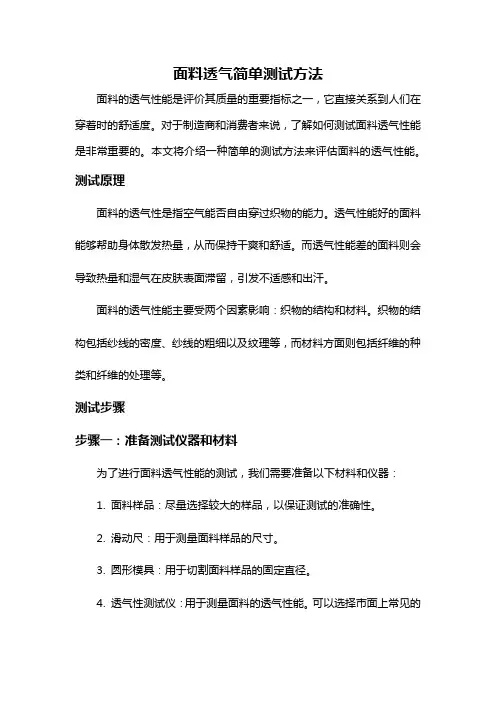

面料透气简单测试方法面料的透气性能是评价其质量的重要指标之一，它直接关系到人们在穿着时的舒适度。

对于制造商和消费者来说，了解如何测试面料透气性能是非常重要的。

本文将介绍一种简单的测试方法来评估面料的透气性能。

测试原理面料的透气性是指空气能否自由穿过织物的能力。

透气性能好的面料能够帮助身体散发热量，从而保持干爽和舒适。

而透气性能差的面料则会导致热量和湿气在皮肤表面滞留，引发不适感和出汗。

面料的透气性能主要受两个因素影响：织物的结构和材料。

织物的结构包括纱线的密度、纱线的粗细以及纹理等，而材料方面则包括纤维的种类和纤维的处理等。

测试步骤步骤一：准备测试仪器和材料为了进行面料透气性能的测试，我们需要准备以下材料和仪器：1. 面料样品：尽量选择较大的样品，以保证测试的准确性。

2. 滑动尺：用于测量面料样品的尺寸。

3. 圆形模具：用于切割面料样品的固定直径。

4. 透气性测试仪：用于测量面料的透气性能。

可以选择市面上常见的测试仪器。

步骤二：样品准备1. 使用滑动尺测量面料样品的尺寸，记录下来。

2. 使用圆形模具切割出固定直径的面料样品。

步骤三：测试透气性能1. 将切割好的面料样品放入透气性测试仪器中。

2. 按照测试仪器的说明进行操作，开始测试。

步骤四：分析结果和评估测试完成后，根据测试仪器的数据和指标，分析面料的透气性能。

可以根据测试结果，判断面料的透气性能是否达到预期要求。

注意事项在进行面料透气性能测试时，需要注意以下几点：1. 测试样品的选择应该具有代表性，能够代表整个批次的面料。

2. 测试环境应该尽量保持恒温和恒湿，以免对测试结果产生干扰。

3. 测试时需要严格按照测试仪器的操作说明进行操作，确保结果的准确性。

4. 测试结果只能作为参考，不能作为唯一的评估依据。

要综合考虑其他因素如材料的舒适性、耐久性等。

总结通过上述的测试步骤和注意事项，我们可以使用一个简单的测试方法来测试面料的透气性能。

了解面料的透气性能可以帮助制造商选择合适的面料，提高产品的舒适度和质量。

织物透气性测试方法1、织物的透气性能透气性是气体对薄膜、涂层、织物等高分子材料的渗透性，是聚合物重要的物理性能之一，与聚合物的结构、相态及分子运动情况有关。

而织物的透气性是指在一定的压差下，单位时间内流过织物单位面积的空气体积。

一般气体通过织物有交织空隙和纤维间缝隙两条途径，而以交织空隙为主要途径。

对于纺织品而言，面料的透气性能直接影响了其服用的舒适性。

如果织物的透气性小，会因为人体热、湿不易排出而使人感到闷热不适。

影响织物透气性的主要因素有纤维的几何特征、纱线特数、纱线捻度、织物密度、组织厚度以及加工方式等等都会影响织物的透气性能。

比如，天然纤维和人造纤维的吸湿性好，透水性和透汽性好，但透气性差;橡胶、塑料凳制品不具备透气性，织物经砂洗、2、织物透气性的测试标准2.1 国家标准对织物透气性的测定，我国是主要根据GB/T 5453-1997标准，此标准适用于多种纺织织物，包括产业用织物、非织造布和其他可透气的纺织产品。

他仅仅是在测试时对压降进行了服用织物与产业用织物的细微区分。

服用织物压降选择100Pa，产业用织物压降为200Pa。

国家标准GB/T 5453-1985《织物透气性试验方法》中以透气量(织物两面在规定的压力差下，单位时间内流过织物单位面积的空气体积)衡量织物透气性指标，修订标准GB/T 5457-1997才用透气率(在规定的试样面积、压降和时间条件下，气流垂直通过试样的速率)表示祝的透气性能。

2.2 国外标准国际标准有ISO 9237-1995(主要应用于纺织织物、产业用布、非织造布上)和ISO 7229-1997(主要用于橡胶或塑料涂层织物);美国材料试验与协会标准为ASTM D 737-1996(主要应用于纺织织物);英国国家标准是BS 5636(主要应用于纺织织物);日本工业标准JIS L 1096-1999《纺织品透气性测试方法》，且日本工业标准中规定了织物的透气性能测试的方法分为A法和B法。

纺织品透气性测试标准一、引言。

纺织品的透气性是指空气通过织物的能力，是衡量纺织品舒适性的重要指标之一。

透气性好的纺织品能够有效地排汗和散热，使穿着者感到舒适。

而透气性差的纺织品则容易导致潮湿、闷热，影响穿着者的舒适感。

因此，对纺织品的透气性进行测试是非常必要的。

二、透气性测试的重要性。

透气性测试是评价纺织品质量的重要手段之一。

在现代社会，人们对服装的舒适性要求越来越高，透气性成为了衡量服装舒适性的重要指标。

通过透气性测试，可以客观地评价纺织品的透气性能，为消费者提供准确的选择参考。

同时，透气性测试也是纺织品生产企业进行质量控制和品质改进的重要手段，能够帮助企业提升产品质量，满足市场需求。

三、透气性测试的标准。

目前，国际上对纺织品透气性测试的标准有多种，常用的有ISO 11092、ASTM E96、GB/T 12704等。

这些标准主要包括测试样品的准备、测试条件的设定、测试方法的规定等内容，能够全面、准确地评价纺织品的透气性能。

在进行透气性测试时，需要严格按照相关标准进行操作，确保测试结果的准确性和可靠性。

四、透气性测试的方法。

透气性测试的方法主要包括静态法和动态法两种。

静态法是将测试样品放置在特定条件下，测量空气透过样品的速度和量，常用的测试仪器有吸湿透气仪、透气度测试仪等；动态法则是模拟穿着状态下的透气性能，通过模拟人体运动时的呼吸和排汗，评价纺织品的透气性能，常用的测试仪器有人体工程学透气度测试仪等。

不同的测试方法适用于不同的纺织品和使用场景，企业在选择测试方法时需要根据实际情况进行合理选择。

五、透气性测试的意义。

透气性测试的意义在于为纺织品的设计、生产和消费提供科学依据。

通过透气性测试，可以评价纺织品的透气性能，为产品设计和生产提供参考依据；同时，也可以为消费者提供准确的选择参考，提高产品的市场竞争力。

另外，透气性测试还能够帮助企业进行质量控制和品质改进，提升产品质量，满足市场需求。

六、结论。

透气仪实验测试方法-1S0 9237--1995冬季服装面料要求防风保温，防止人体热量发散，具有较小的透气性；夏季服装面料要求轻薄透气，具有较大的透气性；而对于某些特殊用途的织物，如降落伞、船帆、服用涂层面料及宇航服等，则对透气性有特定的要求¨’。

纺织品透气性的测试原理是：空气垂直透过织物，在织物的正反面形成一定的压差，测定某一压差下单位时间内透过织物的空气量，即为此织物的透气率。

本试验对现有纺织品透气性测试标准进行比较，并研究影响织物透气性的各项因素。

一、透气性测试标准1、透气性测试标准的比较目前，常用透气性测试标准主要有ASTM D737—1996(纺织品透气性测试方法》，1S0 9237--1995{纺织品织物透气性的测定》，GB／T 5453--1997《纺织品织物透气性的测定》和JIS L1096--1999(纺织品透气性测试方法》。

其中，GB／T 5453--1997等效于ISO9237--1995。

JIS L1096--1999分为A法和B法，A法采用弗雷泽型(Frazir)透气度测试仪，压差为125 Pa，测量5次求平均值；B法采用格利型(Gurley)透气度测试仪，测量在特定压差下，300 mL空气透过织物所用的时间，透气率用时间来表达，单位为秒，此法适用于毛织物。

由于JIS L1096要求采用特定的仪器，因而在日常品质检测中并不常用。

常用的纺织品透气性测试方法为ASTM D737—1996和GB／T 5453--1997。

下面对这两种测试方法进行比较，见表1。

因为漏气会影响织物透气性的测试结果，所以各测试标准中均提到了预防漏气的措施，要求使用试样夹具和橡胶垫圈。

橡胶垫圈多次使用后易老化变形，从而影响测试结果，应弃用。

试样夹具适用于针织物或易与测试头相黏的织物，不适用于厚重或硬挺织物。

当测试织物正反面的透气性存在差异时，压力小的一面应朝下，以防漏气。

若想获得精确的织物透气量，可将不透气盖板盖住试样，分别测定漏气量和透过织物的气流量嵋1。

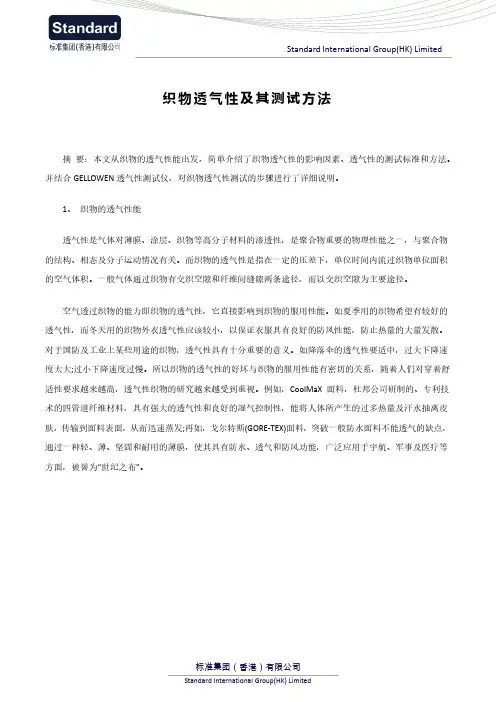

织物透气性及其测试方法摘要：本文从织物的透气性能出发，简单介绍了织物透气性的影响因素、透气性的测试标准和方法。

并结合GELLOWEN透气性测试仪，对织物透气性测试的步骤进行了详细说明。

1、织物的透气性能透气性是气体对薄膜、涂层、织物等高分子材料的渗透性，是聚合物重要的物理性能之一，与聚合物的结构、相态及分子运动情况有关。

而织物的透气性是指在一定的压差下，单位时间内流过织物单位面积的空气体积。

一般气体通过织物有交织空隙和纤维间缝隙两条途径，而以交织空隙为主要途径。

空气透过织物的能力即织物的透气性，它直接影响到织物的服用性能。

如夏季用的织物希望有较好的透气性，而冬天用的织物外衣透气性应该较小，以保证衣服具有良好的防风性能，防止热量的大量发散。

对于国防及工业上某些用途的织物，透气性具有十分重要的意义。

如降落伞的透气性要适中，过大下降速度太大;过小下降速度过慢。

所以织物的透气性的好坏与织物的服用性能有密切的关系，随着人们对穿着舒适性要求越来越高，透气性织物的研究越来越受到重视。

例如，CoolMaX 面料，杜邦公司研制的、专利技术的四管道纤维材料，具有强大的透气性和良好的湿气控制性，能将人体所产生的过多热量及汗水抽离皮肤，传输到面料表面，从而迅速蒸发;再如，戈尔特斯(GORE-TEX)面料，突破一般防水面料不能透气的缺点，通过一种轻、薄、坚固和耐用的薄膜，使其具有防水、透气和防风功能，广泛应用于宇航、军事及医疗等方面，被誉为“世纪之布”。

2、织物透气性的影响因素2.1织物材料对透气性的影响有试验表明(如下表)，对组织结构和厚度相似的棉、麻、羊毛、涤纶五类织物进行透气性测试，结果发现，棉、麻、羊毛等天然纤维和蛋白质纤维织物的透气性好于尼龙和涤纶等合成纤维织物，这说明，不同的织物材料对其透气性有着重要的影响。

2.2 织物组织结构对透气性的影响织物组织结构也是影响织物透气性的一个重要因素。

一般来说,不同组织结构的织物,其透气性关系为：透孔织物>缎纹织物>斜纹织物>平纹织物。

织物透气性及其测试方法摘要：本文从织物的透气性能出发，简单介绍了织物透气性的影响因素、透气性的测试标准和方法。

并结合GELLOWEN透气性测试仪，对织物透气性测试的步骤进行了详细说明。

1、织物的透气性能透气性是气体对薄膜、涂层、织物等高分子材料的渗透性，是聚合物重要的物理性能之一，与聚合物的结构、相态及分子运动情况有关。

而织物的透气性是指在一定的压差下，单位时间内流过织物单位面积的空气体积。

一般气体通过织物有交织空隙和纤维间缝隙两条途径，而以交织空隙为主要途径。

空气透过织物的能力即织物的透气性，它直接影响到织物的服用性能。

如夏季用的织物希望有较好的透气性，而冬天用的织物外衣透气性应该较小，以保证衣服具有良好的防风性能，防止热量的大量发散。

对于国防及工业上某些用途的织物，透气性具有十分重要的意义。

如降落伞的透气性要适中，过大下降速度太大;过小下降速度过慢。

所以织物的透气性的好坏与织物的服用性能有密切的关系，随着人们对穿着舒适性要求越来越高，透气性织物的研究越来越受到重视。

例如，CoolMaX 面料，杜邦公司研制的、专利技术的四管道纤维材料，具有强大的透气性和良好的湿气控制性，能将人体所产生的过多热量及汗水抽离皮肤，传输到面料表面，从而迅速蒸发;再如，戈尔特斯(GORE-TEX)面料，突破一般防水面料不能透气的缺点，通过一种轻、薄、坚固和耐用的薄膜，使其具有防水、透气和防风功能，广泛应用于宇航、军事及医疗等方面，被誉为“世纪之布”。

2、织物透气性的影响因素2.1织物材料对透气性的影响有试验表明(如下表)，对组织结构和厚度相似的棉、麻、羊毛、涤纶五类织物进行透气性测试，结果发现，棉、麻、羊毛等天然纤维和蛋白质纤维织物的透气性好于尼龙和涤纶等合成纤维织物，这说明，不同的织物材料对其透气性有着重要的影响。

2.2 织物组织结构对透气性的影响织物组织结构也是影响织物透气性的一个重要因素。

一般来说,不同组织结构的织物,其透气性关系为：透孔织物>缎纹织物>斜纹织物>平纹织物。

怎样测量面料透气性面料的透气性对纺织品而言，面料的透气性能直接影响了其使用的舒适性。

如果织物的透气性太小，会因为人体热、湿不易排出而使人感到闷热不适。

影响织物透气性的主要因素有以下几个：纤维的几何特征、纱线特数、纱线捻度、织物密度、织物厚度以及加工方式等。

例如，天然纤维和人造纤维的吸湿性好，透水性和透气性好，但透气性差。

面料的透气性测试标准：1）国家标准：对织物透气性的测定，我国主要根据标准《GB/T 5453 纺织品织物透气性的测定》进行相关检测，此标准适用于多种纺织织物，包括产业用织物、非织造布和其他可透气的纺织制品。

织物的透气性air permeability，空气透过织物的性能。

以在指定的试验面积、压降和时间条件下，气流垂直通过试样的速率标识。

具体测试原理如标准中所述：在规定的压差条件下，测定一定时间内垂直通过试样给定面积的气流流量，计算出透气率。

气流速率可直接测出，也可通过测定流量孔径两面的压差换算而得。

2）国外标准：国际标准有ISO 9237-1995(主要应用于纺织织物、产业用布、非织造布上)和ISO7229-1997(主要用于橡胶或塑料涂层织物);美国材料试验与协会标准为ASTM D 737-1996(主要应用于纺织织物);英国国家标准是BS 5636(主要应用于纺织织物);日本工业标准JIS L 1096-1999《纺织品透气性测试方法》，且日本工业标准中规定了织物的透气性能测试的方法分为A法和B法。

透气性测试检测设备：材料的透气性能测试主要有透气性测试和透气度测试两种。

通常情况下透气性测试一般是指具有一定气体阻隔性能材料进行气体渗透性测试。

这类材料的气体阻隔性能比较强，也就是透气性较低，多数为高分子材料或是有高聚合物制成的复合材料，常用于食品、医药、日化、军工等行业的包装领域。

针对这类阻隔性能较强的材料进行透气性检测，业内主要使用压差法原理的压差法气体渗透仪进行测试。

透气度测试一般是指纺织品、无纺布、织物、皮革、纸张、纸板等透气量较大的材料检测空气透过性能，这类材料称为透气度测试，所用的仪器叫做透气度测试仪。

`纺织品织物透气性测定关于透气性：透气性是指空气透过织物的性能，以在规定试样面积、压强和时间条件下，气流垂直通过试样的速率表示。

影响织物透气性的主要因素有纤维性质、织物组织结构及吸水作用。

织物的纤维吸水性好且紧密度低，则透气性好，反之则差。

实验材料：取8种不同的纺织面料样品，具体数据如下实验样品尺寸：20cm2实验方法：采用M021型透气性测试仪，在200Pa 20cm2的测试孔室温下测试织物的透气性实验步骤：1.开控制面板上的电源开关，待显示气流流速为“0.00”后，再进行后续操作。

若一直不显示“0.00”，按“RESET”键归零。

2.通过面板上的“Pressure Input”键和方向键调整压强至200Pa，按下“United”键选择透气性单位为“l/m2/s”。

3.确保显示气流流速为“0.00”后，按下测试头，将圆台夹持在测试头与吸风泵口间，此时红灯亮起。

当红灯灭，绿灯亮时，若显示结果介于360-380之间，说明设备运转正常，可以进行测试。

4.按测试标准要求调整压强和透气性单位。

5.确保显示气流流速为“0.00”后，将待测样品放置在试样圆台上。

按下测试头，将样品夹持在测试头与试样圆台间，测试开始。

当绿灯亮起时，测试完毕，记录结果。

再次按下测试头，将测试头抬起，更换测试点或样品，重复步骤2。

6.最后一次测试结束后，取出试样圆台，用橡胶板将吸风泵口盖住，保持测试头抬起，关闭设备电源。

注：1. 夹持时不要使织物产生拉伸或起皱，测试点应避开布边及折皱处。

2. 吸风泵口直径6cm。

实验结果透气量/l*m-2*s-11 2902.00002 105.40003 337.80004 349.00005 68.32006 346.60007 494.00008 975.6000数据分析1.从面料类别分析，1号棉府绸的透气性最好，透气量在2500以上，其次是8号由竹炭纤维，1000左右，是氨纶和棉混纺而成的，3、4、6、7均是涤纶，虽然纺织的方式不同，但是有图上可以看出，透气性差异不大，均在400左右，然后是2号尼龙，透气量在100左右，透气性最差的是5号，由棉氨以97/3混纺而成，透气量不足100.说明棉府绸是一种透气性良好的面料，府绸是布面呈现由经纱构成的菱形颗粒效应的平纹织物，其经纬密约为2：1或5：3质地轻薄，结构紧密，颗粒清晰，布面光洁，手感爽滑，有丝绸感。

织物透气性测试与原理
影响织物舒适性的另一个重要因素是织物的透气性。

运动服、防风防寒服均对织物透气性有较高要求。

有些工业纺织品如飞机降落伞、滤布等对织物透气性有特殊要求。

织物透气性决定于织物中经纬纱线间以及纤维间隙的数量与大小,亦与经纬密度、经纬纱线特数、纱线捻度等因素有关。

此外还与纤维性质、纱线结构、织物厚度和体积重量等因素有关。

织物透气性测试与原理:
所谓织物透气性,是指织物两面存在压差的情况下,织物透过空气的性能。

即织物两面在规定的压差下,单位时间内流过织物单位面积的空气体积,单位为L/mm2s。

因为压差是空气赖以流动的必要条件,只有在被测织物两面保持一定的压差,才能在织物中产生空气流动。

透气量的测试是按固定压差作为透气量试验的基准。

各国试验标准规定的压差并不一致，例如美国ANSI/ASTM、K773、FS191/5450及日本的JISL1096规定为127.4Pa（13mm水柱）；法国NF G07-111
规定为196Pa（20mm水柱）；德国DIN 53387 规定服装织物为100Pa（10mm水柱）、降落伞织物为
160PA（16mm水柱）、过滤织物及工业用织物为200Pa（20mm水柱）；英国BS5636规定为98Pa（约10mm水柱）等；我国新标准(GB-T 5453-1997 纺织品织物透气性的测定)规定为服用织物100Pa（约10mm 水柱）、产业用织物为200Pa（20mm水柱）。

不同织物的透气性要求有很大不同，即使同一织物，由于使用要求不同，织物两面压差情况出往往是不同的，故应根据织物自身材料的特性、使用要求的不同，而选用不同的压降来进行测试。

安全气囊用织物透气性测试实验研究安全气囊是汽车被动安全防护系统的重要组成部分，可以在车辆发生碰撞时为车内乘客提供缓冲保护，降低事故带来的伤害。

安全气囊的外层需要采用透气的织物，这样可以减少气囊在充气时的阻力和噪音，并且在发生碰撞时可以更快地充气释放，提供更好的保护效果。

因此，对于安全气囊用织物的透气性能进行测试和研究是非常重要的。

实验方法实验中采用的是静态压力法进行透气性测试，具体步骤如下：1.制备织物样品：选取适当大小的织物样品，先用干净的纱布清洁干净，然后进行烘干，直至织物干燥。

2.装置测量设备：使用透气性测试仪，将测试油滤纸放在布棉之间，然后将织物样品平整地安装在测试油滤纸之上，并用螺旋卡扣将织物固定在测试仪上。

3.载荷施加：用手轻轻按压织物，使其与测试油滤纸贴合。

4.设置压力：调节电子数字压力计，使压力达到预设值，并记录稳定的数据。

5.记录数据：在 5分钟测试时间内记录3次压力计读数，取平均值。

6.计算透气性：根据测试数据计算织物透气性，即单位时间内沿单位面积透过的空气量。

实验结果通过实验测试，我们得出了不同材质织物的透气性数据，其中以聚酯织物的透气性能最优，其次是尼龙织物，最差的是牛仔布织物。

这是因为聚酯织物具有很好的弹性和耐磨损性，可以保持良好的形态和性能；而牛仔布织物相对较厚，表面粗糙，会增加气体在织物中的阻力。

同时，我们还发现织物的厚度和纺织方式也会影响透气性能。

结论通过本次实验我们可以得到以下结论：1.静态压力法是一种较为简单有效的织物透气性测试方法。

2.织物的透气性能受织物材质、厚度和纺织方式等因素的影响，不同材质的织物具有不同的透气性能。

3.在安全气囊的设计中，应该根据织物透气性能的不同选择不同的织物材质，以提高气囊的充气速度和减少噪音。
