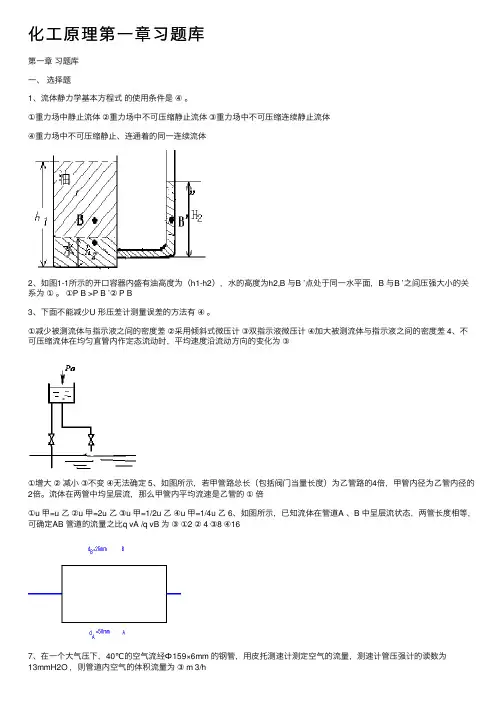

化⼯原理第⼀章习题库第⼀章习题库⼀、选择题1、流体静⼒学基本⽅程式的使⽤条件是④。

①重⼒场中静⽌流体②重⼒场中不可压缩静⽌流体③重⼒场中不可压缩连续静⽌流体④重⼒场中不可压缩静⽌、连通着的同⼀连续流体2、如图1-1所⽰的开⼝容器内盛有油⾼度为（h1-h2），⽔的⾼度为h2,B 与B ’点处于同⼀⽔平⾯，B 与B ’之间压强⼤⼩的关系为①。

①P B >P B ’② P B3、下⾯不能减少U 形压差计测量误差的⽅法有④。

①减少被测流体与指⽰液之间的密度差②采⽤倾斜式微压计③双指⽰液微压计④加⼤被测流体与指⽰液之间的密度差 4、不可压缩流体在均匀直管内作定态流动时，平均速度沿流动⽅向的变化为③①增⼤②减⼩③不变④⽆法确定 5、如图所⽰，若甲管路总长（包括阀门当量长度）为⼄管路的4倍，甲管内径为⼄管内径的2倍。

流体在两管中均呈层流，那么甲管内平均流速是⼄管的①倍①u 甲=u ⼄②u 甲=2u ⼄③u 甲=1/2u ⼄④u 甲=1/4u ⼄ 6、如图所⽰，已知流体在管道A 、B 中呈层流状态，两管长度相等，可确定AB 管道的流量之⽐q vA /q vB 为③①2 ② 4 ③8 ④167、在⼀个⼤⽓压下，40℃的空⽓流经Ф159×6mm 的钢管，⽤⽪托测速计测定空⽓的流量，测速计管压强计的读数为13mmH2O ，则管道内空⽓的体积流量为③ m 3/h①130 ② 620 ③733 ④6338、⽤Ф159×4.5mm 的钢管，输送20℃的苯，在管路上装有⼀个孔径为78mm 的孔板流量计，⽤来测量管中苯的流量，孔板前后连接的U 型管液柱压强计的指⽰液为⽔银。

当压强计的读数R 为80mm 时，则到管中苯的流量为① m 3/h()21121p p g z z p gh =+ρ-=+ρ①51.2 ② 47.5 ③82 ④1809、⽔以⼀定流速流经如图所⽰⽂丘⾥管，在喉颈处接⼀⽀管与下部⽔槽相通。

第一章流体流动问题1. 什么是连续性假定? 质点的含义是什么? 有什么条件?答1．假定流体是由大量质点组成的、彼此间没有间隙、完全充满所占空间的连续介质。

质点是含有大量分子的流体微团，其尺寸远小于设备尺寸，但比起分子自由程却要大得多。

问题2. 描述流体运动的拉格朗日法和欧拉法有什么不同点?答2．前者描述同一质点在不同时刻的状态；后者描述空间任意定点的状态。

问题3. 粘性的物理本质是什么? 为什么温度上升, 气体粘度上升, 而液体粘度下降?答3．分子间的引力和分子的热运动。

通常气体的粘度随温度上升而增大，因为气体分子间距离较大，以分子的热运动为主；温度上升，热运动加剧，粘度上升。

液体的粘度随温度增加而减小，因为液体分子间距离较小，以分子间的引力为主，温度上升，分子间的引力下降，粘度下降。

问题4. 静压强有什么特性?答4．静压强的特性：①静止流体中任意界面上只受到大小相等、方向相反、垂直于作用面的压力；②作用于任意点所有不同方位的静压强在数值上相等；③压强各向传递。

问题5. 图示一玻璃容器内装有水，容器底面积为8×10-3m2，水和容器总重10N。

(1)试画出容器内部受力示意图(用箭头的长短和方向表示受力大小和方向)；(2)试估计容器底部内侧、外侧所受的压力分别为多少？哪一侧的压力大？为什么？题5附图题6附图答5．1）图略，受力箭头垂直于壁面、上小下大。

2）内部压强p=ρgh=1000××；外部压强p=F/A=10/0.008=1.25kPa<内部压强。

因为容器内壁给了流体向下的力，使内部压强大于外部压强。

问题6.图示两密闭容器内盛有同种液体，各接一U形压差计，读数分别为R1、R2，两压差计间用一橡皮管相连接，现将容器A连同U形压差计一起向下移动一段距离，试问读数R1与R2有何变化？(说明理由)答6．容器A的液体势能下降，使它与容器B的液体势能差减小，从而R2减小。

一、单选题1．单位体积流体所具有的（）称为流体的密度。

AA 质量；B 粘度；C 位能；D 动能。

2．单位体积流体所具有的质量称为流体的（）。

AA 密度；B 粘度；C 位能；D 动能。

3．层流与湍流的本质区别是（）。

DA 湍流流速＞层流流速；B 流道截面大的为湍流，截面小的为层流；C 层流的雷诺数＜湍流的雷诺数；D 层流无径向脉动，而湍流有径向脉动。

4．气体是（）的流体。

BA 可移动；B 可压缩；C 可流动；D 可测量。

5．在静止的流体内，单位面积上所受的压力称为流体的（）。

CA 绝对压力；B 表压力；C 静压力；D 真空度。

6．以绝对零压作起点计算的压力，称为（）。

AA 绝对压力；B 表压力；C 静压力；D 真空度。

7．当被测流体的（）大于外界大气压力时，所用的测压仪表称为压力表。

DA 真空度；B 表压力；C 相对压力；D 绝对压力。

8．当被测流体的绝对压力（）外界大气压力时，所用的测压仪表称为压力表。

AA 大于；B 小于；C 等于；D 近似于。

9．（）上的读数表示被测流体的绝对压力比大气压力高出的数值，称为表压力。

AA 压力表；B 真空表；C 高度表；D 速度表。

10．被测流体的（）小于外界大气压力时，所用测压仪表称为真空表。

DA 大气压；B 表压力；C 相对压力；D 绝对压力。

11. 流体在园管内流动时，管中心流速最大，若为湍流时，平均流速与管中心的最大流速的关系为（）。

BA. Um＝1/2Umax；B. Um＝；C. Um＝3/2Umax。

12. 从流体静力学基本方程了解到U型管压力计测量其压强差是( )。

AA. 与指示液密度、液面高度有关，与U形管粗细无关；B. 与指示液密度、液面高度无关，与U形管粗细有关；C. 与指示液密度、液面高度无关，与U形管粗细无关。

13.层流底层越薄( )。

CA. 近壁面速度梯度越小；B. 流动阻力越小；C. 流动阻力越大；D. 流体湍动程度越小。

一、单选题1．单位体积流体所具有的（）称为流体的密度。

AA 质量；B 粘度；C 位能；D 动能。

2．单位体积流体所具有的质量称为流体的（）。

AA 密度；B 粘度；C 位能；D 动能。

3．层流与湍流的本质区别是（）。

DA 湍流流速＞层流流速；B 流道截面大的为湍流，截面小的为层流；C 层流的雷诺数＜湍流的雷诺数；D 层流无径向脉动，而湍流有径向脉动。

4．气体是（）的流体。

BA 可移动；B 可压缩；C 可流动；D 可测量。

5．在静止的流体内，单位面积上所受的压力称为流体的（）。

CA 绝对压力；B 表压力；C 静压力；D 真空度。

6．以绝对零压作起点计算的压力，称为（）。

AA 绝对压力；B 表压力；C 静压力；D 真空度。

7．当被测流体的（）大于外界大气压力时，所用的测压仪表称为压力表。

DA 真空度；B 表压力；C 相对压力；D 绝对压力。

8．当被测流体的绝对压力（）外界大气压力时，所用的测压仪表称为压力表。

AA 大于；B 小于；C 等于；D 近似于。

9．（）上的读数表示被测流体的绝对压力比大气压力高出的数值，称为表压力。

AA 压力表；B 真空表；C 高度表；D 速度表。

10．被测流体的（）小于外界大气压力时，所用测压仪表称为真空表。

DA 大气压；B 表压力；C 相对压力；D 绝对压力。

11. 流体在园管内流动时，管中心流速最大，若为湍流时，平均流速与管中心的最大流速的关系为（）。

BA. Um＝1/2Umax；B. Um＝0.8Umax；C. Um＝3/2Umax。

12. 从流体静力学基本方程了解到U型管压力计测量其压强差是( )。

AA. 与指示液密度、液面高度有关，与U形管粗细无关；B. 与指示液密度、液面高度无关，与U形管粗细有关；C. 与指示液密度、液面高度无关，与U形管粗细无关。

13.层流底层越薄( )。

CA. 近壁面速度梯度越小；B. 流动阻力越小；C. 流动阻力越大；D. 流体湍动程度越小。

第一章流体力学1.表压与大气压、绝对压的正确关系是（A ）。

A.表压=绝对压-大气压B.表压=大气压-绝对压C.表压=绝对压+真空度2.压力表上显示的压力，即为被测流体的（B ）。

A.绝对压B.表压C.真空度D.大气压3.压强表上的读数表示被测流体的绝对压强比大气压强高出的数值，称为（B ）。

A.真空度B.表压强C.绝对压强D.附加压强4.设备内的真空度愈高，即说明设备内的绝对压强（B ）。

A.愈大B.愈小C.愈接近大气压D.无法确定5.一密闭容器内的真空度为80kPa,则表压为（B ）kPa。

A. 80B. - 80C. 21.3D.181.36.某设备进、出口测压仪表中的读数分别为p1（表压）=1200mmHg和p2（真空度）=700mmHg，当地大气压为750mmHg,则两处的绝对压强差为（D ）mmHg。

A.500B.1250C.1150D.19007.当水面压强为一个工程大气压，水深20m处的绝对压强为（B ）。

A. 1个工程大气压B. 2个工程大气压C. 3个工程大气压 D. 4个工程大气压8.某塔高30m,进行水压试验时，离塔底10m高处的压力表的读数为500kpa,（塔外大气压强为100kpa）。

那么塔顶处水的压强（A）。

A. 403 . 8kpaB. 698. 1kpaC. 600kpaD. 100kpa9.在静止的连续的同一液体中，处于同一水平面上各点的压强（A ）A.均相等B.不相等C.不一定相等10.液体的液封高度的确定是根据（C ）.A.连续性方程B.物料衡算式C.静力学方程D.牛顿黏性定律11.为使U形压差计的灵敏度较高，选择指示液时，应使指示液和被测流体的密度差（P指-P）的值（B ）。

A.偏大B.偏小C.越大越好12.稳定流动是指流体在流动系统中，任一截面上流体的流速、压强、密度等与流动有关的物理量（A ）。

A.仅随位置变，不随时间变B.仅随时间变，不随位置变C.既不随时间变，也不随位置变D.既随时间变，也随位置变13.流体在稳定连续流动系统中，单位时间通过任一截面的（B ）流量都相等。

习题参考答案第一章1-1. 略。

1-2. 杆BC 为二力杆，N BC =8.64kN ，BC 杆受压。

梁AB 在铰链A 处所受约束反力：N A X =-6.11kN ，N A Y =2.89Kn 。

1-3. 1.575kN （压力）。

1-4. N A X =G/2，N A Y =G ；N BX =G/2，N B Y =0；N C X =G/2，N C Y =G 。

1-5. 11.25kN 。

1-6. 杆EF 和CG 均为二力杆，N EF =0.943kN ，N CG =-0.167kN ；A 处约束反力：N A Y =0.667kN ，N A Y =0.5kN 。

1-7. γGbl 2=。

1-8. 51.76N 。

1-9. 22kN 。

1-10. 固定铰链给予轮子一个大小为P 方向向上的约束反力，与轮边缘作用的向下的力P 形成一个力偶，这样才能与轮子所受的力偶相平衡。

1-11. (1)塔底约束反力：N A x =17.4kN ，N A y =243.5kN ，M =202.2kN ·m ；(2)N A x =6.39kN ，N A y =23.5kN ；N B x =6.39kN ，N B y =0。

第二章2-1. 两边200mm 段中的应力为100MPa ，应变为0.0005，伸长量为0.1mm ；中段应力为60MPa ，应变为0.0003，伸长量为0.06mm ；总伸长为0.26mm 。

2-2. 略。

2-3. 细段应力127.4 MPa ，粗段应力38.2 MPa ，总伸长量为0.733mm 。

2-4. AB 杆中的应力110.3 MPa ，BC 杆中的应力31.8 MPa ，均小于许用应力，故支架是安全的。

2-5.（1）x=1.08m ；（2）杆1中的应力44 MPa ，杆2中的应力33 MPa 。

2-6. 活塞杆直径d ≥62mm ，可取d =62mm ，螺栓个数n ≥14.8，取n=16（偶数）。

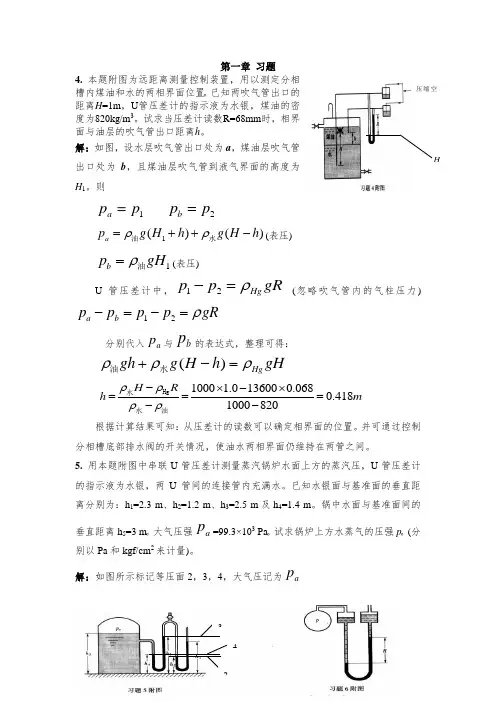

第一章 习题4. 本题附图为远距离测量控制装置，用以测定分相槽内煤油和水的两相界面位置。

已知两吹气管出口的距离H =1m ，U 管压差计的指示液为水银，煤油的密度为820kg/m 3。

试求当压差计读数R=68mm 时，相界面与油层的吹气管出口距离h 。

解：如图，设水层吹气管出口处为a ，煤油层吹气管出口处为b ，且煤油层吹气管到液气界面的高度为H 1。

则1a p p = 2b p p =1()()a p g H h g H h ρρ=++-油水(表压)1b p gH ρ=油(表压)U 管压差计中，12Hg p p gR ρ-= (忽略吹气管内的气柱压力)12a b p p p p gR ρ-=-=分别代入a p 与b p 的表达式，整理可得：()Hg gh g H h gH ρρρ+-=油水1000 1.0136000.0680.4181000820H R h m ρρρρ-⨯-⨯===--Hg 水水油根据计算结果可知：从压差计的读数可以确定相界面的位置。

并可通过控制分相槽底部排水阀的开关情况，使油水两相界面仍维持在两管之间。

5. 用本题附图中串联U 管压差计测量蒸汽锅炉水面上方的蒸汽压，U 管压差计的指示液为水银，两U 管间的连接管内充满水。

已知水银面与基准面的垂直距离分别为：h 1=2.3 m 、h 2=1.2 m 、h 3=2.5 m 及h 4=1.4 m 。

锅中水面与基准面间的垂直距离h 5=3 m 。

大气压强a p =99.3×103 Pa 。

试求锅炉上方水蒸气的压强p 。

(分别以Pa 和kgf/cm 2来计量)。

解：如图所示标记等压面2，3，4，大气压记为a p压缩空H24 3212()a Hg p p p g h h =+- (1) 23232()H O p p g h h ρ=-- (2) 4334()Hg p p g h h ρ=+- (3)20454()H O p p g h h ρ=-- (4)将以上四式相加并代入已知量399.310a p Pa =⨯ 1 2.3h m = 2 1.2h m = 3 2.5h m =4 1.4h m =5 1.3h m =2012345432()()a Hg H O p p h h h h g h h h h gρρ=+-+---+-399.310(2.3 1.2 2.5 1.4)136009.8(3.0 1.4 2.5 1.2)10009.8=⨯+-+-⨯⨯--+-⨯⨯423.64510 3.72/Pa kgf cm =⨯=6. 根据本题附图所示的微差压差计的读数，计算管路中气体的表压强p 。

化⼯原理期末考试第⼀章练习题及答案练习⼀流体流动填充1、理想流体是指没有粘度的流体。

2、测量流体流量时，随着流体流量的增⼤，转⼦流量计两端压差值____ 不变_____ ，孔板流量计两端压差值增⼤。

3、圆管内湍流和层流的区别是：4、圆形直管内，q V⼀定，设计时若将d 增加⼀倍，则层流时h f是原值的16 分之⼀倍，完全湍流时，h f是原值的32 分之⼀倍。

（忽略e/d 的变化）5、流体在直管内流动造成阻⼒损失的根本原因是流体的粘性，直管阻⼒损失体现在静压能减⼩。

6、某孔板流量计⽤⽔测得C o=0.64 ，现⽤于测ρ=900kg/m3，µ=0.8mPa·s 的液体，⽔的粘度 1.005mPa·s，问此时C o 等于0.64 。

（>, =, < ）7、如图⽰管线，将⽀管A的阀门开⼤，则管内以下参数如何变化？（↑, ↓）12. 如果管内流体流量增⼤ 1 倍后，其流动型态仍为层流，则流动阻⼒是原来的 2 倍。

13. 流体在湍流的阻⼒平⽅区流动，若其他条件不变，其压降随着管⼦的相对粗超度增加⽽增⼤，随着流体密度的增⼤⽽增⼤。

14. 能够直接读出流量的流量计是转⼦流量计。

15. 从液⾯恒定的⾼位槽向常压容器中加⽔，若将放⽔管路上的阀门开度关⼩，则管内⽔流量将减⼩，管路的局部阻⼒将增⼤，直管阻⼒减⼩，管路总阻⼒不变。

16. 由三⽀管组成的并联管路，各直管的长度和摩擦系数相等，管径⽐为 1：2： 3，则三⽀管的流量⽐为 1:4 根号 2:9 根号 3 。

（设在阻⼒平⽅区）17. 不可压缩流体在⽔平变径管路中流动时，在管径缩⼩的截⾯处，其流速增⼤，压⼒减⼩。

18. 不可压缩流体在⽔平管内作定态流动时，流动摩擦阻⼒所消耗的能量是总机8、图⽰管路系统中，已知流体流动的总阻⼒损失 h f =56J/kg, 若关⼩阀门，则总阻⼒损失 h f '= 56 J/kg ，两槽液⾯的垂直距离 H=5.7 ⽶。

31．黏度为30cP 、密度为900kg/m 3的某油品自容器A 流过内径40mm 的管路进入容器B 。

两容器均为敞口，液面视为不变。

管路中有一阀门，阀前管长50m ，阀后管长20m （均包括所有局部阻力的当量长度）。

当阀门全关时，阀前后的压力表读数分别为88.3kPa 和44.2kPa 。

现将阀门打开至1/4开度，阀门阻力的当量长度为30m 。

试求： （1） 管路中油品的流量；（2） 定性分析阀前、阀后压力表读数的变化。

解：（1）阀关闭时流体静止，由静力学基本方程可得：1081.9900103.8831=⨯⨯=-=g p p z a A ρm581.9900102.4432=⨯⨯=-=g p p z a B ρm当阀打开41开度时，在A 与B 截面间列柏努利方程： 其中： 0==B A p p (表压)，0==B A u u则有 2)(2u d l l W g z z e f B A ∑+=∑=-λ （a ）由于该油品的黏度较大，可设其流动为层流，则代入式（a ），有 ρμρμ22)(32264)(d ul l u d l l u d g z z e e B A ∑+=∑+=- 736.0)203050(10303281.9)510(90004.0)(32)(322=++⨯⨯⨯⨯-⨯⨯=∑+-=∴-e B A l l g z z d u μρm/s 校核： 20002.8831030736.090004.0Re 3<=⨯⨯⨯==-μρud 假设成立。

油品的流量：题31 附图（2）阀打开后：在A 与1截面间列柏努利方程： 简化得 112121-∑++=fA A W p u g z ρ或 2)1(2111u d l p g z A ++=λρ显然，阀打开后u 1 ↑，p 1↓，即阀前压力表读数减小。

在2与B 截面间列柏努利方程：简化得 2)1(2222u d l g z p B -+=λρ因为阀后的当量长度l 2中已包括突然扩大损失，也即012>-dl λ， 故阀打开后u 2 ↑，p 2↑，即阀后压力表读数增加。

流体流动习题一、概念题1．某封闭容器内盛有水，水面上方压强为p0，如图所示器壁上分别装有两个水银压强计和一个水银压差计，其读数分别为R1、R2和 R3，试判断：1）R1R2（＞，＜，＝）；2）R30（＞，＜，＝）；3）若水面压强 p 增大，则 R1R R有何变化？（变大、023变小，不变）答： 1）小于，根据静力学方程可知。

2）等于3）变大，变大，不变．如图所示，水从内径为1的管段流向内径为2管段，已知d22d1，d1管2d d段流体流动的速度头为0.8m，h10.7m，忽略流经 AB 段的能量损失，则h2m， h3m。

答案： h2 1.3m ，h3 1.5m u12u22h1h22g2gu2u1 ( d1 ) 2u1 (1) 2u1d 22d1， d 222 222u22u1u2 1 u10.2m， 2g 4 2g4h2 1.3mh3h2u221.5m 2g3．如图所示，管中水的流向为 A→ B，流经 AB 段的能量损失可忽略，则p1与p2的关系为。

A)p1 p2B)p1 p2 0.5mC)p1 p2 0.5mD) p1p2答： C据伯努利方程gz A u A2gz Bu B2p2 p122p1p2g( z B z A )(u B2u A2 )2p1p20.5 g(u B2u A2 )2u B u Ap1p2 0.5 g4．圆形直管内，Vs一定，设计时若将 d 增加一倍，则层流时 h f是原值的倍，高度湍流时， h f是原值的倍（忽略管壁相对粗糙度的影响）。

答： 16 倍，32 倍5．某水平直管中，输水时流量为Vs，今改为输 2Vs 的有机物，且2水，0.5 水，设两种输液下，流体均处于高度湍流状态，则阻力损失为水的倍；管路两端压差为水的倍。

答： 4，2h f l u 2u2d 2d不变，qV2q V，u2u h f 4h fpl u2p f2h f水平直管，d0.5 ，hf4h fp 2 p6．已知图示均匀直管管路中输送水，在A、 B 两测压点间装一U 形管压差计，指示液为水银，读数为R（图示为正）。
