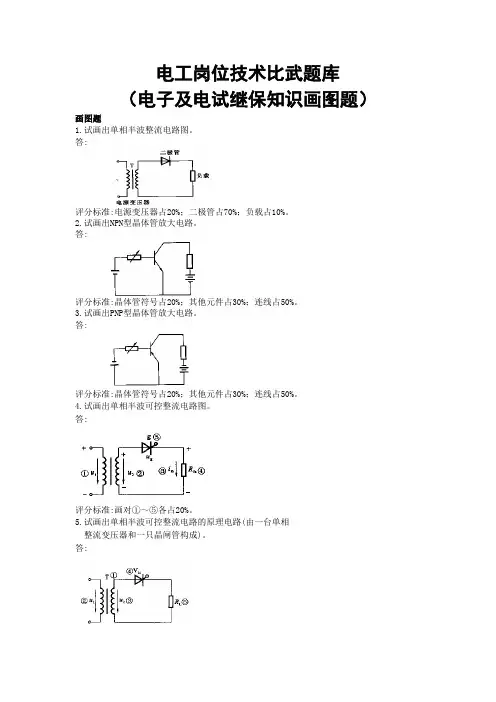

电工岗位技术比武题库（电子及电试继保知识画图题）画图题1.试画出单相半波整流电路图。
答:评分标准:电源变压器占20%；二极管占70%；负载占10%。
2.试画出NPN型晶体管放大电路。
答:评分标准:晶体管符号占20%；其他元件占30%；连线占50%。
3.试画出PNP型晶体管放大电路。
答:评分标准:晶体管符号占20%；其他元件占30%；连线占50%。
4.试画出单相半波可控整流电路图。
答:评分标准:画对①～⑤各占20%。
5.试画出单相半波可控整流电路的原理电路(由一台单相整流变压器和一只晶闸管构成)。
答:评分标准:画对①，⑤各占20%。
6.试画出单相全波可控整流电路的原理电路(由一台整流变压器和2只晶闸管构成)。
答:评分标准:画对①一④各占10%；画对⑤～⑦各占20%。
7.试画出单相全波整流电路。
答:评分标准:画对①一⑤各占20%。
8.试画出单相桥式全控整流电路图。
答:评分标准:画对①⑥⑦各占20%；画对②～⑤各占10%。
9.试画出单相全控桥式整流电路的原理图(由一台变压器，4只晶闸管组成)。
答:评分标准:画对①～⑥各占10%；画对⑦⑧各占20%。
10.试画出三相桥式半控电路图。
答:评分标准:画对①～⑧各占10%；画对⑨占20%。
11.试画出二倍电压整流电路。
答：评分标准:电路图占70％；符号标示占30％。
12.试画出三相桥式整流电路的波形。
答：评分标准:坐标系占30%；波形图占70%。
13.试画出三极管基本放大电路图。
答:评分标准:元件及标注占30%；输入占40%；输出占30%。
(11－059)电力职业技能考试<<继电保护>>高级工理论模拟试卷1（答案）一、选择题(请将正确答案的代号填入括号内,共23题)1.(La3A1046).三个相同的电阻串联总电阻是并联时总电阻的( )。
(A)6倍；(B )9倍；(C)3倍；(D)1／9。
答案:B2.(La3A2049).两只额定电压相同的灯泡，串联在适当的电压上，则功率较大的灯泡( )。
(A)发热量大；(B )发热量小；(C)与功率较小的发热量相等；(D)与功率较小的发热量不等。
答案:B3.(La3A3052).全波整流电路如图A-1所示，当输入电压u 1为正半周时，( )。
图A-1(A )V1导通，V2截止；(B)V2导通，V1截止；(C)V1、V2均导通；(D)V1、V2均截止。
答案:A4.(La3A5056).D 3－ϕ型单相相位表的象限选择开关切换的是( )。
(A)电流；(B )电压；(C)电流和电压；(D)以上三个答案都不正确。
答案:B5.(La3A4065).有两只电容器，其额定电压U e 均为110V ，电容量分别为C 1＝3μF ，C 2＝6μF ，若将其串联接在220V 的直流电源上，设电容C 1、C 2的电压分别为U 1、U 2，则( )。
(A )U 1超过U 2；(B)U 1、U 2均超过U e ；(C)U 2超过U e ；(D)U 2超过U 1。
答案:A6.(Lb3A1172).电力系统发生振荡时，振荡中心电压的波动情况是( ) 。
(A)幅度最大；(B)幅度最小；(C)幅度不变；(D)幅度不定。
答案:A7.(Lb3A1175).某输电线路，当发生BC 两相短路时(如不计负荷电流)，故障处的边界条件是( )。
(A) I U U ···＝＝＝A B C 00；(B) U I I ···＝＝＝A B C 00；(C ) I I I U U ·····＝＝＝A B C B C 0-；(D) I I I ···＝＝A B C 0。
六、绘图题（每题5分，共10分）1、220kV 单电源线路单带一台接线组别为Y/Y/△-12/11的负荷变压器（中低压侧无电源但有负荷）。
请用序分量定性分析在该线路电源侧断路器两相跳闸后，流经该断路器的各相各序电流（考虑变压器高压侧中性点接地和不接地两种情况）。
要求绘出等值序网图（P88）2、系统发生接地故障时，某一侧的ЗU0，ЗI0，试判断故障在正方向上还是反方向上？打印数据如下：答：1）从打印数据读出：一个工频周期采样点数N=12即，相邻两点间的工频电角度为3603012︒=︒（1分）2）从打印数据读出3I 0滞后3U 0的相角改为600~700，即 （1分）（1分）3）结论：故障在反方向上 （2分）四． 绘图题 ( 共2题，每题5分，共10分)1. 绘出下图所可能产生寄生回路的条件及寄生电流的流向。
答案：当3FU熔断时，会造成如下图所示中箭头所示的寄生回路。
2.RCS915型母差保护要求母联开关作为I母线上的一个元件，BP-2B母差保护开关作为II母线上的一个元件，请按此画出母联及支路CT接入两套母差的极性示意图。
五．计算题 ( 共2题，每题5分，共10分)1.对于同杆架设的具有互感的两回路，在双线运行和单线运行（另一回线两端接地）的不同运行方式下，试计算在线路末端故障零序等值电抗和零序补偿系数的计算值。
答：答：设X0l=3X1,X0M=0.6X0l。
（X0l为线路零序电抗，X0M线路互感电抗）双线运行时一次系统示意图 等值电路 双线运行时零序等值电抗为()l l M l M X X X X X X 0000004.0216.021⨯+=-+= 104.28.0X X l ==零序补偿系数为47.03110=-=X X X K单回线运行另一回线两端接地时：一次系统示意图 等值电路单回线运行另一回线两端接地时零序等值电抗为()()()lMl M l M l M M l M X X X X X X X X X X X X 0200000000000-=-+++-=()10020092.164.06.0X X X X X l ll l ==-=零序补偿系数为31.03110=-=X X X K2、 如图所示，某110Kv 系统的各序阻抗为：X ∑1=X ∑2=j5Ω，X ∑0=j3Ω，母线电压为115KV ；P 级电流互感器变比为1200/5，星形连接，不计电流互感器二次绕组漏阻抗、铁芯有功损耗；不计二次电缆电抗和微机保护电流回路阻抗，若Z L =4Ω，K 点三相短路时测得TA 二次电流稳态电流为54.8A ，TA 不饱和时求：(1)K 点单相接地时稳态下TA 的变比误差ε； (2)k 点单相接地时稳态下TA 的相角误差δ；答： K 点三相短路电流为AI K1327910531153)3(=⨯⨯=折算到期二次侧，AI k 3.555/120013279)()3(==二次K 点单相短路电流为AI k153********)3/115(3)1(=⨯++⨯=折算到二次，AI k 8.635/120015322)()1(==二次求TA 励磁阻抗XuΩ=-==+⨯∴=+5.291)8.543.55(48.5443.558.54)(2)3(u uuuL uKX jX jX jX Z jX I 解得：二次（1） K 点单相接地时ε：TA 二次负载阻抗R=4×2=8ΩAj j I ︒∠=+⨯=∴2.156.615.2985.298.632%45.38.638.636.61-=-=ε（2） K 点单相接地时的相角误差：δ=15.2六． 绘图题 ( 共2题，每题5分，共10分) 1.某电流互感器一次侧通入正弦交流电流I1，二次侧在纯电阻负载下测得的电流为I2，在不计二次绕组漏抗及铁芯损失的情况下，若电流互感器变比误差为10%，试求此时的相角误差δ。
作图题
1、绘出微型机继电保护硬件原理框图。
+15V
220V 0V
-15V
+24V
2、微型机继电保护的数据采集系统有几种形式，试绘出其原理框图。
答：微型机继电保护中的数据采集系统有两种类型：逐次比较式数据采集系统和电压/频率（VFC）变换式数据采集系统。
（1）逐次比较式数据采集系统。
（2）电压频率变换式（VFC）数据采集系统。
3、什么是同时采样、分时采样？绘出其原理框图，在何采样方式下需要使用采样保持器？采样保持器的作用是什么？
答：(1)同时采样。
在同一个采样时刻上，同时对所有模拟输入信号进行采样的采样方式。
同时采样并数字化的实施方法有两种。
一是同时采样，同时完成模数转换。
原理图如下：
二是同时采样、分时依次模数转换。
(2)分时采样
(3)在分时采样方式下需使用采样保持器。
(4)采样保持器的作用：在一个极短的时间内测量模拟输入量在该时刻的瞬时值，并在A/D 转换期间内，保持其输出不变。
4、绘出开关量输入/输出电路的原理图。
A 开关量输入电路。
（1）、键盘操作节点，可直接接至微型机的并行输入接口芯片上，原理图如下：
（2） 、从微型机继电保护装置外部引入的开关量触点状态。
+E C
-E C
B 、开关量输出电路。
5、绘出微型机继电保护的构成原理图。
五 计算（共7分） 12.根据系统阻抗图D-23所示，画出序网图并计算k 点短路时流过保护安装点的两相短路电流(S *＝100MV ·A ，U *＝66kV)。
图 D-23解： 序网图（2分）X *0.1680.160.040.160.040.3＝＋×＋＋＝0.168＋0.032＋0.3＝0.5（2分）I X **2＝＝＝1105.（1分）I k (2)28750.040.16303.1(A)＝××＋×＝00432.（3分）答：k 点短路时流过保护安装点的两相短路电流为303.1A 。
四、绘图计算题（每题5分，共15分）1、如下图所示系统，将所有参数统一归算到100MVA 为基准的标幺值，已知X G *=0.14,X T *=0.094,X O T *=0.08,线路L 的X L *=0.126，且线路的X 0=3X 1。
（1）、试求K 点发生三相短路时，线路L 和发电机G 的短路电流。
（2）、试求K 点发生单相接地时，线路L 的短路电流，并画出序网图。
答：（1）K 点发生三相短路时有78.2126.0094.014.01*=++=K I110kV 基准电流为5251103100000)110(=⨯=B I （A ）10.5kV 基准电流为55055.103100000)5.10(=⨯=B I （A ）线路L 的短路电流为I L ＝2.78×525＝1459.5（A ） 发电机G 的短路电流为I G ＝2.78×5505＝15303.9（A ） （2）K 点发生单相接地（A ）相时 1)序网图如右图所示： 2)线路L 的短路电流为547.2458.036.036.03330210*=++=++==∑∑∑X X X EI I AI A ＝2.547×525＝1337（A ） I B ＝I C ＝02、如图所示，在线路L1的A 侧装有按UΦ/（IΦ+K3I0）接线的接地距离保护（K=0.8），阻抗元件的动作特性为最大灵敏度等于80°的方向圆，一次整定阻抗为Zzd=40∠80°Ω。
集训测试试卷六答案姓名单位得分注意事项：1、答卷必须用蓝色或黑色钢笔、圆珠笔，不许用铅笔或红笔。
2、本份试卷共6道大题，满分100分，考试时间120分钟。
一、选择题（每题1分，共30分）1、PST-1200复压方向过流元件为（）接线，RCS-978复压方向过流元件为（）接线。
（）A、90︒0︒Ｂ、90︒90︒C、0︒0︒D、0︒90︒2、变压器差动保护防止励磁涌流的措施有（）。
A、采用二次谐波制动B、采用间断角判别C、采用五次谐波制动D、采用波形对称原理3、由3只电流互感器组成的零序电流滤过器接线，在负荷电流对称的情况下，如果有一相互感器二次侧断线，流过零序电流互感器的电流是（）倍的负荷电流。
A、 3倍B、 3 倍C、 1倍D、 1/ 3 倍4、当变压器差动保护电流互感器接成星形时，保护对单相接地故障的灵敏度比电流互感器接成三角形时高（）倍。
A、 3B、3C、1/ 35、在变压器工频变化量差动保护和比率制动差动保护中，下列说法正确的是（）。
A、工频变化量差动保护不必考虑励磁涌流的影响B、两者的动作电流是相等的，都是故障电流C、两者的制动电流不一样D、工频变化量差动的灵敏度高于比率差动保护6、对于我国50Hz系统，对于电容式电压互感器，要求在短路后的20ms时，二次暂态电压峰值不应大于短路前电压峰值的（）A、0.1B、0.2C、0.3D、0.47、如果认为变压器的励磁阻抗为无穷大，则YN,d变压器的Y侧的零序阻抗Z0与正序阻抗Z1的关系是( )。
A、Z1>Z0B、Z1=Z0C、Z1<Z08、双重配置的主变保护当（）退出运行必须停用一次设备。
A、轻瓦斯B、重瓦斯C、后备保护D、一套差动保护9、变电所增加一台中性点直接接地的变压器时，在变电所母线上发生三相故障时,变电所出线的正序电流（）。
A、变大B、变小C、不变10、变电所增加一台中性点直接接地的变压器，在变电所母线上发生单相接地故障时,变电所出线的零序电流（）。
4.1.5 绘图题La5E2001 根据图E-1所示电路，画出电压U和电流I的相量图。
答：相量图见图E-2所示。
La5E2002 根据图E-3所示电路，画出电压和电流的相量图。
答：相量图见图E-4所示。
La5E3003 画出电容C、电感线圈L1、有磁铁的电感线圈L2的图形符号。
答：见图E-5所示。
La5E4004 画出一个π形接线电路图。
答；见图E-6所示。
La4E4005 画出一个简单的全电路电流回路图。
答：见图E-7所示。
La3E2006 画出纯电感交流电路的相量图。
答：见图E-8所示。
L a3E2007 画出三相四线具有R、L、C三种负荷的接线图。
答：见图E-9所示。
La4E3008 画出继电器延时断开的动合触点和延时闭合的动合触点图形。
答：见图E-10所示。
La4E3009 画出继电器延进闭合的动断触点和延时断开的动断触点图形符号。
答：见图E-11所示。
图E-11中：(a)延时闭合的动断触点；(b)延时断开的动断触点。
La4E3010 画出双绕组变压器、三绕组变压器、自耦变压器常用图形符号。
答：见图E-12所示。
La3E3011 画出电网阶段式电流保护的主保护和远后备保护的动作范围及动作时间特性图答：见图E-13所示。
La3E3012 画出距离保护三段式时限特性曲线图。
答：见图E-14所示。
La3E4013 画出阻抗继电器偏移特性圆（Z′＞Z″）。
答；见图E-15所示。
La3E4014 画出电喇叭、调压变压器、电流互感器图形符号。
答：见图E-16所示。
Jd5E2015 画出变压器中性点零序电流保护原理图。
答：见图E-17所示。
Jd5E2016 画出变压器温度信号装置原理接线图。
答：变压器温度信号装置原理接线，见图E-18所示。
Jd5E3017 画出断路器辅助触点接通的事故音响启动回路。
答：见图E-19所示。
Jd5E3018 画出跳闸位置继电器KOF的一对常开触点控制的事故音响启动回路。
答：见图E-20所示。
继电保护绘图题Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#绘图题La5E2001 根据图E-1所示电路，画出电压U和电流I的相量图。
答：相量图见图E-2所示。
La5E2002 根据图E-3所示电路，画出电压和电流的相量图。
答：相量图见图E-4所示。
La5E3003 画出电容C、电感线圈L1、有磁铁的电感线圈L2的图形符号。
答：见图E-5所示。
La5E4004 画出一个π形接线电路图。
答；见图E-6所示。
La4E4005 画出一个简单的全电路电流回路图。
答：见图E-7所示。
La3E2006 画出纯电感交流电路的相量图。
答：见图E-8所示。
L a3E2007 画出三相四线具有R、L、C三种负荷的接线图。
答：见图E-9所示。
La4E3008 画出继电器延时断开的动合触点和延时闭合的动合触点图形。
答：见图E-10所示。
La4E3009 画出继电器延进闭合的动断触点和延时断开的动断触点图形符号。
答：见图E-11所示。
图E-11中：(a)延时闭合的动断触点；(b)延时断开的动断触点。
La4E3010 画出双绕组变压器、三绕组变压器、自耦变压器常用图形符号。
答：见图E-12所示。
La3E3011 画出电网阶段式电流保护的主保护和远后备保护的动作范围及动作时间特性图答：见图E-13所示。
La3E3012 画出距离保护三段式时限特性曲线图。
答：见图E-14所示。
La3E4013 画出阻抗继电器偏移特性圆（Z′＞Z″）。
答；见图E-15所示。
La3E4014 画出电喇叭、调压变压器、电流互感器图形符号。
答：见图E-16所示。
Jd5E2015 画出变压器中性点零序电流保护原理图。
答：见图E-17所示。
Jd5E2016 画出变压器温度信号装置原理接线图。
答：变压器温度信号装置原理接线，见图E-18所示。
Jd5E3017 画出断路器辅助触点接通的事故音响启动回路。
