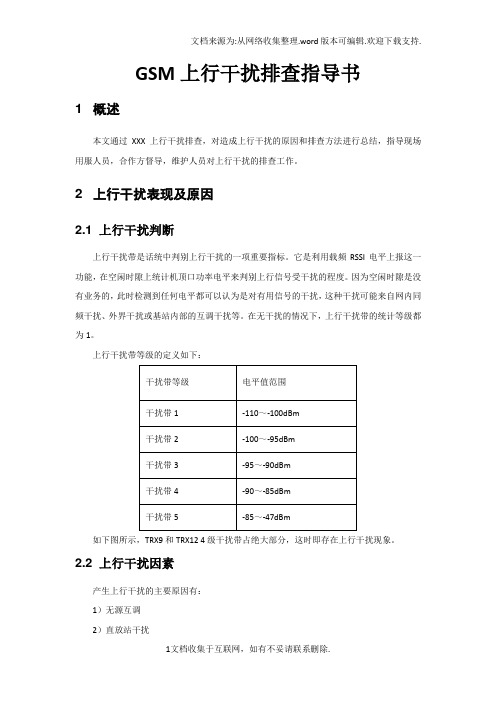

GSM上行干扰排查指导书1 概述本文通过XXX上行干扰排查，对造成上行干扰的原因和排查方法进行总结，指导现场用服人员，合作方督导，维护人员对上行干扰的排查工作。
2 上行干扰表现及原因2.1 上行干扰判断上行干扰带是话统中判别上行干扰的一项重要指标。
它是利用载频RSSI电平上报这一功能，在空闲时隙上统计机顶口功率电平来判别上行信号受干扰的程度。
因为空闲时隙是没有业务的，此时检测到任何电平都可以认为是对有用信号的干扰，这种干扰可能来自网内同频干扰、外界干扰或基站内部的互调干扰等。
在无干扰的情况下，上行干扰带的统计等级都为1。
上行干扰带等级的定义如下：如下图所示，TRX9和TRX12 4级干扰带占绝大部分，这时即存在上行干扰现象。
2.2 上行干扰因素产生上行干扰的主要原因有：1）无源互调2）直放站干扰3）C网干扰4）网内同临频干扰5）载频问题6）其它外部干扰其中无源互调属于基站及天馈系统内部干扰，直放站干扰和C网干扰属于外部干扰。
3 上行干扰原因及排查方法3.1 无源互调上行干扰最多的就是基站和天馈系统（包括天线）的无源互调。
无源互调特性（PIM）是指接头、馈线、天线和滤波器等无源部件在多个载波的大功率信号条件下，由于部件本身存在非线性而引起的互调效应。
通常认为无源部件是线性的，但是随着基站功率和载波数的增加，无源部件都不同程度地存在一定的非线性，这种非线性主要是由以下因素引起的：不同材料的金属的接触；相同材料的接触表面不光滑；连接处不紧密；存在磁性物质，器件功率容量不足等。
互调产物会对通信系统产生干扰，特别是落在接收带内的互调产物将对系统的接收性能产生严重影响。
无源互调判断方法：凌晨话务较少时，先统计小区的干扰带，然后小区所有载频发送空闲burst，再统计小区干扰带，如果干扰带有明显上升，比如原先为1，发射后出3级或以上干扰带，则可证明存在上行互调干扰。
这里发送空闲BURST是为了让多个载波大功率信号作用于天馈系统，把隐藏的上行互调问题暴露出来。
TD-LTE上行干扰定位方法与排查指导手册引言TD-LTE（Time Division-Long Term Evolution）是一种4G移动通信技术，其上行信号受到干扰会影响网络性能和用户体验。
这篇文档旨在介绍TD-LTE上行干扰的定位方法和提供排查指导手册，帮助网络运维人员快速定位和解决干扰问题。
TD-LTE上行干扰的定义TD-LTE上行干扰是指在TD-LTE系统的上行频带中，由于外部因素导致信号质量下降，从而影响到正常设备的通信质量。
常见的干扰源包括其他无线通信设备、电磁干扰、天气条件等。
TD-LTE上行干扰的定位方法现场勘测1.使用专业的功率分析仪进行场强测试，记录各个位置的信号强度。
根据测试结果，可以初步判断干扰源的方位和强度。
2.根据勘测结果，在网络管理系统中标记出干扰源所在的区域，并记录对应的信息，便于后续排查和干扰源的定位。
特殊干扰事件分析1.根据用户投诉或网络性能异常的事件记录，对特定时间段的数据进行分析。
通过分析这些事件发生的时间、地点和规律，可以初步确定干扰源的可能性和范围。
2.基于事件发生的时段和地点，对相关设备进行深度排查和监测，利用网络管理系统提供的工具分析干扰源的特征和影响范围。
频谱监测与分析1.使用频谱分析仪对TD-LTE上行频段进行监测，识别异常频谱特征。
干扰源通常具有特殊的频谱分布，通过频谱分析可以帮助定位干扰源。
2.借助频谱分析仪提供的功率谱图、水平图和瀑布图等视图，可以更直观地观察到频谱上的干扰特征，进一步确定干扰源的方位和类型。
其他辅助工具1.利用网络管理系统提供的相关工具，如无线性能监控、用户分析等，结合干扰事件发生时的数据记录，进行数据分析，找出与事件相关的关键信息，以帮助确定干扰源的位置。
2.配合现场勘测和频谱监测的结果，利用数学建模和计算机仿真等方法，进一步提高定位干扰源的准确性。
TD-LTE上行干扰的排查指导手册前期准备1.确认干扰事件的特征和范围。
![GSM室内覆盖上行干扰定位指导书V1[1]1](https://img.taocdn.com/s1/m/0073d942cc7931b765ce1558.png)
GSM室内覆盖上行干扰定位指导书V1[1]1产品名称Productname 密级Confidentiality level：内部公开部门名称：产品版本Productversion Total 9 pages 共9页GSM室内覆盖上行干扰定位指导书V1.1（成都搬迁项目室内覆盖小组）拟制:Preparedby刘迎春（61348）日期：Date2007.12.21审核: Reviewe 徐向明日期：d by Date 审核:Reviewed by日期：Date 批准:Grantedby日期：Date华为技术有限公司Huawei Technologies Co., Ltd.版权所有侵权必究All rights reserved修订记录 Revision Record日期Date 修订版本Version修改描述Description作者Author2007.12.V1.0 文档建立刘迎春V1根据评审意见，修刘目录修订记录REVISION RECORD (4)1概述 (7)1.1引言 (7)1.2上行干扰带高产生现象 (8)2上行干扰源分类 (8)2.1基站侧导致的干扰 (9)2.1.1互调干扰 (9)2.1.2空腔合路器导致干扰 (10)2.2室内分布系统产生干扰 (10)2.2.1干放设备导致干扰 (10)2.2.2无源器件导致干扰 (12)2.2.3工程问题 (12)2.3外部干扰 (12)3上行干扰定位及解决方法 (13)3.1上行干扰定位步骤 (13)3.2上行干扰定位方法 (13)3.2.1基站侧干扰定位 (14)3.2.2室内分布系统干扰定位 (15)3.2.3外部干扰定位 (16)4附录 (16)4.1三阶互调计算小工具 (16)4.2五、七阶互调查找小工具 (17)4.3干扰带等级对应表 (17)1 概述1.1 引言成都GSM搬迁项目中，目前共有500多个室内入网站点。
在对这些室内入网站点的指标进行统计分析的时候发现，当发空闲burst时（模拟高话务情况），共有90多个站点的上行干扰带等级达到4~5级，不同干扰带等级对应干扰信号强度详见附录4.3《干扰带等级对应表》。
EAC5000D电能量采集装置使用说明书广州南方电力集团科技发展有限公司注意事项：●装置安装调试前请仔细阅读本说明书。
●本设备内部无用户可调元器件。
●本设备在出厂前，经检验合格，并加铅封，在安装使用时，用电管理部门的授权人只需将接线端盖卸下后，按盖内接线图接线即可，接线后加端子铅封。
而装置的安装、调试及维护的人员必须经过相关专业的培训。
●设备应安装在室内通风干燥处，安装设备的底板应固定在坚固、耐火、不易振动的墙上。
●设备的工作环境应有避雷措施。
●运输或存储不当会对设备造成损害；供电电压错误会造成设备损坏或引起火灾。
●请勿自行拆卸维修。
●如装置软件有变动，按装置上的版本。
●如有无法解决的问题，请与我公司联系处理。
目录一、概述 (1)1.1. 产品简介 (1)1.2. 执行标准 (1)二、产品说明 (3)2.1. 标准配置 (3)2.2. 可选配置 (3)2.3. 技术参数 (3)2.3.1. 电压输入范围 (3)2.3.2. 辐射电磁场抗扰度 (4)2.3.3. 停电保护及器件参数 (4)2.3.4. 强电端子绝缘电阻 (4)2.3.5. 工作环境 (4)2.3.6. 可监测满足下述条件的脉冲电能表 (4)2.3.7. 外形 (4)三、功能描述 (5)3.1. 数据采集与存储 (5)3.2. 数据传输 (5)3.3. 对时 (5)3.4. 参数设置和数据显示 (6)3.5. 通讯模块的升级功能 (6)四、技术特点 (7)4.1. 易维护 (7)4.2. 功耗少 (7)4.3. 可靠性高 (7)4.4. 兼容性强 (7)4.5. 适应性广 (7)4.6. 保障数据安全 (7)4.7. 符合多种规约 (8)4.8. 丰富的通讯功能 (8)五、外形及接线 (9)5.1. 外形尺寸 (9)5.2. 接线 (10)六、终端菜单操作 (12)附录A (14)附录B (18)一、概述1.1. 产品简介EAC5000D系列电能量采集装置是广州南方电力集团科技发展有限公司为适应电力管理现代化要求，特别是随着电力体制改革的深入及当前用电形势的变化，建立用电现场服务与管理系统的需求而专门设计制造的终端产品。

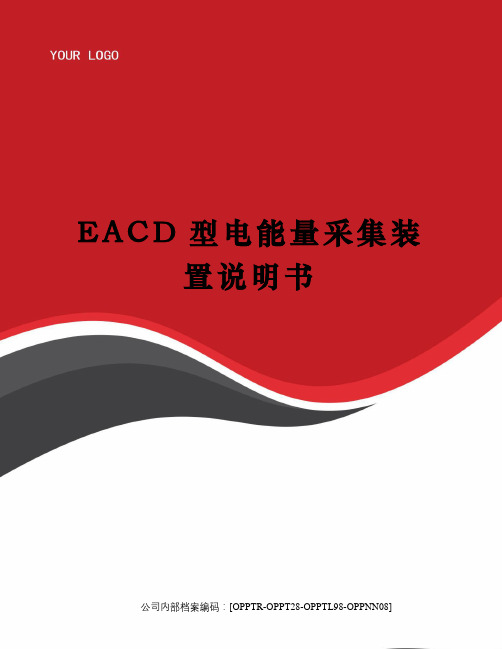

E A C D型电能量采集装置说明书公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]EAC5000D电能量采集装置使用说明书广州南方电力集团科技发展有限公司注意事项：装置安装调试前请仔细阅读本说明书。
本设备内部无用户可调元器件。
本设备在出厂前，经检验合格，并加铅封，在安装使用时，用电管理部门的授权人只需将接线端盖卸下后，按盖内接线图接线即可，接线后加端子铅封。
而装置的安装、调试及维护的人员必须经过相关专业的培训。
设备应安装在室内通风干燥处，安装设备的底板应固定在坚固、耐火、不易振动的墙上。
设备的工作环境应有避雷措施。
运输或存储不当会对设备造成损害；供电电压错误会造成设备损坏或引起火灾。
请勿自行拆卸维修。
如装置软件有变动，按装置上的版本。
如有无法解决的问题，请与我公司联系处理。
目录一、概述 (1). 产品简介 (1). 执行标准 (1)二、产品说明 (3). 标准配置 (3). 可选配置 (3). 技术参数 (3)电压输入范围 (3)辐射电磁场抗扰度 (4)停电保护及器件参数 (4)强电端子绝缘电阻 (4)工作环境 (4)可监测满足下述条件的脉冲电能表 (4)外形 (4)三、功能描述 (5). 数据采集与存储 (5). 数据传输 (5). 对时 (5). 参数设置和数据显示 (6). 通讯模块的升级功能 (6)四、技术特点 (7). 易维护 (7). 功耗少 (7). 可靠性高 (7). 兼容性强 (7). 适应性广 (7). 保障数据安全 (7). 符合多种规约 (8). 丰富的通讯功能 (8)五、外形及接线 (9). 外形尺寸 (9). 接线 (10)六、终端菜单操作 (12)附录A (14)附录B (18)一、概述1.1.产品简介EAC5000D系列电能量采集装置是广州南方电力集团科技发展有限公司为适应电力管理现代化要求，特别是随着电力体制改革的深入及当前用电形势的变化，建立用电现场服务与管理系统的需求而专门设计制造的终端产品。
EVDO频谱扫描与邻频干扰测试分析指导书（暂行稿）中国电信集团公司无线网络优化中心二零零九年二月编写说明：为指导各省无线技术人员进行EVDO频谱扫描及邻频干扰测试分析工作，集团公司制定了《中国电信EVDO频段扫描与邻频干扰测试分析指导书》，阐述了频谱扫描及邻频干扰测试基础知识、测试基本方法和要求，并对常用的安捷伦、罗德与施瓦茨及安立频谱仪和安捷伦Viper路测系统在频谱扫描及邻频干扰测试中的操作方法等进行了详细说明。
参与编制单位：中国电信集团公司无线网络优化中心中国电信集团公司广东研究院安捷伦科技有限公司罗德与施瓦茨公司安立有限公司编制历史：·1·目录1.频谱测试基础 (1)1.1.信号分析概述 (1)1.2.频谱仪基本工作原理 (2)1.3.CDMA频谱 (4)2.干扰分析基础 (4)2.1.概述 (4)2.2.干扰信号分类 (5)2.3.CDMA系统的无线电干扰 (5)2.4.干扰的衡量指标 (7)2.4.1. 干扰容限 (7)2.4.2. 邻道干扰...................................................................................... 错误！未定义书签。
3.测试基本要求 (8)3.1.测试方法 (8)3.2.基本参数设置要求 (9)4.频谱扫描与邻频干扰测试操作指导 (9)4.1.罗德与施瓦茨频谱仪操作指导 (9)4.1.1.测试基本工具 (9)4.1.2.测试与分析软件 (11)4.1.3.现场测试操作 (11)4.1.3.1. 频段扫描测试操作 (11)4.1.3.2. 邻频干扰测试操作 (13)4.1.4.后台软件操作 (14)4.2.安立频谱仪操作指导 (17)4.2.1.测试基本工具 (17)4.2.2.测试与分析软件 (19)4.2.3.现场测试操作步骤 (19)4.2.3.1. 频段扫描测试操作 (19)4.2.3.2. 邻频干扰测试操作 (21)4.2.4.后台软件操作步骤 (21)4.3.安捷伦频谱仪操作指导 (22)4.3.1.测试基本工具 (22)4.3.2.测试与分析软件 (23)4.3.3.现场测试操作 (23)4.3.4.后台软件操作 (24)4.4.安捷伦VIPER路测系统操作指导 (24)4.4.1.测试基本工具 (24)4.4.2.现场测试操作 (25)·2·1.频谱测试基础1.1. 信号分析概述1.1.1.信号的分类频谱分析的对象是各种复杂信号。

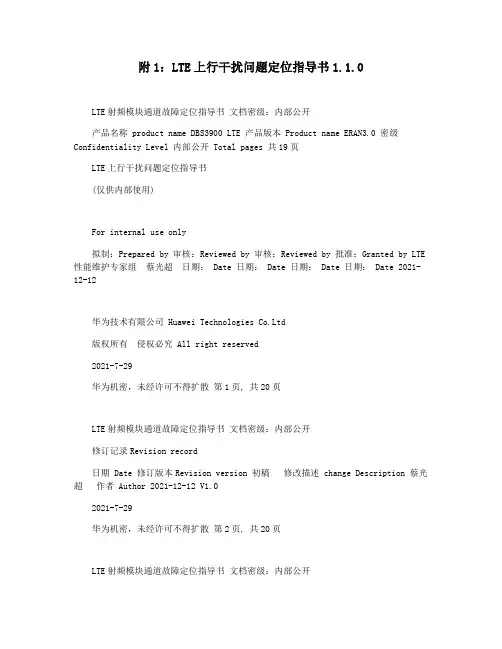

附1：LTE上行干扰问题定位指导书1.1.0LTE射频模块通道故障定位指导书文档密级：内部公开产品名称 product name DBS3900 LTE 产品版本 Product name ERAN3.0 密级Confidentiality Level 内部公开 Total pages 共19页LTE上行干扰问题定位指导书(仅供内部使用)For internal use only拟制：Prepared by 审核：Reviewed by 审核：Reviewed by 批准：Granted by LTE 性能维护专家组蔡光超日期： Date 日期： Date 日期： Date 日期： Date 2021-12-12华为技术有限公司 Huawei Technologies Co.Ltd版权所有侵权必究 All right reserved2021-7-29华为机密，未经许可不得扩散第1页, 共20页LTE射频模块通道故障定位指导书文档密级：内部公开修订记录Revision record日期 Date 修订版本Revision version 初稿修改描述 change Description 蔡光超作者 Author 2021-12-12 V1.02021-7-29华为机密，未经许可不得扩散第2页, 共20页LTE射频模块通道故障定位指导书文档密级：内部公开Catalog 目录1 概述 ........................................................................... ................................................... 5 2 上行干扰的影响 ........................................................................... (5)2.1 接入切换成功率低 ........................................................................... ................... 5 2.2 上行业务速率低 ........................................................................... ....................... 5 2.3 下行业务速率低 ........................................................................... ....................... 5 3 主要干扰分类 ........................................................................... . (6)3.1 互调干扰 ........................................................................... .................................. 6 3.2 无源互调是怎么产生的？ ......................................................................... .......... 6 3.3 外部干扰 ........................................................................... .................................. 8 4 干扰排查 ........................................................................... .. (8)4.1 如何排查无源互调故障？ ......................................................................... .......... 8 4.2 如何确定是否存在外部干扰？ ..........................................................................10 4.3 如何确定外部干扰源的位置？ ..........................................................................11 5 典型案例 ........................................................................... (13)案例一 GL互调导致接入成功率和ERAB建立成功率低问题 ................................... 13 案例二大量虚警导致单板负载过高问题 (16)2021-7-29华为机密，未经许可不得扩散第3页, 共20页LTE射频模块通道故障定位指导书文档密级：内部公开错误！未找到引用源。
LTE FDD干扰排查指导书版本更新说明作者适用对象：基站侧开通人员、无线网优人员目录1目的与范围 (3)2角色及职责 (3)项目经理 (3)干扰排查工程师 (3)运营商接口人 (3)3干扰排查流程 (4)干扰发现与数据采集 (5)干扰测试及定位方法 (7)系统内干扰测试及定位 (7)系统外干扰测试及定位 (9)频谱测试 (9)干扰频谱分析 (10)干扰定位 (10)干扰清除 (13)内部干扰清除 (13)外部干扰清除 (13)4参考资料 (13)附录A干扰排查基础知识 (14)频谱分布 (14)频点计算 (15)干扰定义 (17)泰克YBT250使用说明 (17)附录B干扰排查设备清单 (17)1目的与范围本指导书目的是为指导干扰排查工程师进行频谱测试及频谱分析，进而排查干扰源的过程，有效提高干扰排查工程师的工作效率。
本指导书适用于无线网络干扰排查项目，给出无线网络干扰排查的具体分析方法及排查干扰的过程，为干扰排查项目中实际干扰排查执行提供指导。
2角色及职责在整个干扰排查过程中会涉及到许多不同的角色，也会出现一个工程师担任多个角色的情况。
和网络优化人员主要相关的角色和职责如下：2.1项目经理角色名称：项目经理角色描述：项目经理一般来自代表处或者产品支持中心，总体负责项目需求分析及资源协调。
2.2干扰排查工程师角色名称：干扰排查工程师角色描述：负责干扰排查、定位及交流。
职责：1. 收集网络信息2. 制定干扰排查工作计划3. 具体执行干扰的排查与定位4. 参与同代表处、运营商的干扰排查交流2.3运营商接口人角色名称：运营商接口人角色描述：负责干扰测试路线及测试点协调工作3干扰排查流程LTE是一个干扰受限系统，网络的质量、容量和覆盖都与背景噪声相关。
LTE系统遭受的干扰可以分为两部分，一部分是系统自身的干扰，包括手机之间的相互干扰，邻近小区对本小区的干扰等，这种干扰不可完全避免，但需要在网络规划和优化中尽量减少；另一部分是异常干扰，异常干扰包括上行异常干扰和下行异常干扰。
上行干扰问题排查指导书1概述 (2)2上行干扰的故障现象 (2)2.1终端用户感受 (2)2.2上行频点扫描 (2)2.3干扰带话统 (2)2.4上行干扰判断标准 (2)3网管系统排查上行干扰 (3)3.1单载频干扰的处理 (3)3.1.1确认是否为直放站干扰 (3)3.1.2确认是否存在固定干扰 (3)3.1.3确认是否为载频故障 (4)3.2整个小区干扰的处理 (4)3.2.1干扰明显的忙时操作： (4)3.2.2干扰消失的闲时操作 (4)3.3网管系统的功能 (4)4站点排查操作指导 (5)4.1确认外界干扰和直放站干扰 (5)4.1.1确认是否为外界干扰 (5)4.1.2确认是否为直放站干扰 (5)4.2基站系统互调处理步骤 (6)步骤－：前期准备，暴露隐患问题 (6)步骤二：检查接头是否松动 (6)步骤三：更换下跳线，重做馈线头 (7)步骤四：去掉避雷器，去掉直放站 (7)步骤五：更换C网滤波器 (7)步骤六：判断是否为基站主设备互调以及天线互调 (7)步骤七：更换天线等塔上部分 (8)步骤八：确认干扰问题解决 (8)流程图：基站系统互调排查流程图 (10)5现场搜索外界干扰源 (11)步骤一：确认干扰源的时间特性和大致区域 (11)步骤二：在站点进行搜索 (11)步骤三：确定干扰源并消除干扰源 (12)6关键步骤说明 (13)1 概述本文档借鉴辽宁铁岭上行干扰排查，总结上行干扰的故障现象，并针对出现的上行干扰进行针对性的排查处理。
其目的是指导现场用服人员，合作方督导，客户维护人员通过简易的方法进行排查。
2 上行干扰的故障现象2.1 终端用户感受用户感受信号正常，却经常打不通电话；通话时质量差，出现对方听不清话音，而己方正常；有时通信时出现语音断续、掉字。
用户投诉的比较集中的区域，可以判断存在上行干扰。
上行干扰大，导致用户的信号无法正常解调。
2.2 上行频点扫描对怀疑小区进行多次“上行频点扫描”，均发现该小区固定频点，或者多个频点上行信号平均值超过－95dBm，则判断存在上行干扰。
TD-LTE上行干扰定位方法与排查指导手册(华为主设备)V1.0中国移动通信集团浙江有限公司2013年12月目录第一章前言 (2)第二章TD-LTE干扰小区筛选 (4)第三章TD-LTE高干扰小区小区级和PRB级干扰轮询 (8)3.1 TD-LTE高干扰小区的小区级干扰轮询 (8)3.2 TD-LTE高干扰小区PRB级干扰轮询 (9)第四章TD-LTE高干扰小区干扰分析和确认 (12)4.1干扰分析其他准备工作 (12)4.2阻塞干扰分析和确认 (12)4.2.1阻塞干扰分析 (12)4.2.2阻塞干扰确认 (14)4.2.3 阻塞干扰整治 (14)4.3互调干扰分析和确认 (15)4.3.1互调干扰分析 (15)4.3.2互调干扰确认 (17)4.3.3 互调干扰整治 (18)4.4杂散干扰分析和确认 (18)4.4.1杂散干扰分析 (18)4.4.2杂散干扰确认 (20)4.4.3 杂散干扰整治 (20)4.5互调干扰分析和确认 (21)4.5.1互调干扰分析 (21)4.5.2互调干扰确认 (23)4.5.3 互调干扰整治 (23)第五章项目管理相关经验 (24)第六章附录 (24)第一章前言对于移动通信网络，保证业务质量的前提是使用干净的频谱，即该频段没有被其他系统使用或干扰。
否则，会使受干扰系统的性能以及终端用户感受都会产生较大的负面影响。
随着4G LTE基站的逐步建设，目前已形成了2/3/4G基站共存的局面，系统间干扰的概率也大幅提升，在目前已建设的基站总，已发现大量的TD-LTE基站受到干扰。
这些干扰主要包括2/3G小区对TD-LTE小区的阻塞、互调和杂散干扰，此外还有其他无线电设备，如PHS基站带来的外部同频干扰，具体如下表：TD-LTE频段容易受到的干扰F频段（1880～1900MHz）①GSM900/GSM1800系统和PHS系统带来的阻塞干扰②GSM900系统带来的二阶互调干扰③GSM1800系统带来的杂散干扰④PHS系统和其他电子设备带来的外部干扰D频段（2575～2635MHz）①GSM900/GSM1800系统带来的阻塞干扰②800M Tetra系统和CDMA800MHz系统带来的三阶互调干扰③其他电子设备带来的外部干扰E频段（2320～2370MHz）①GSM900/GSM1800系统带来的阻塞干扰②WLAN AP带来的杂散和阻塞干扰③其他电子设备带来的外部干扰表1：TD-LTE各频段上行容易受到的干扰从上表可以看出，由于F频段与干扰源系统的频率比较接近，因此F频段受到的干扰最多，本文侧重于实际操作，因此对于TD-LTE各频段所受干扰的分析具体可见中国移动研究院编撰的《TD-LTE系统间干扰排查与规避指导手册》，请见本文最后的附录1。
TDD-LTE上行干扰检测数据源获取指导书
本指导书主要是针对TDD射频通道上行干扰分析所需要的数据源的获取进行一个基础指导。
TDD的总体介绍：
目前我们PEAC平台针对TDD射频干扰排查需要的数据源一共有四类：
1、现网工程参数表。
2、现网配置文件（.XML结尾和格式）
3、现网原始话统数据（NORMAL.mrf.gz结尾的格式）
4、带有反向频谱的CHR（主要是前三个数据源的基础上筛选出问题小区后，进
行对应问题小区的反向频谱的采集）
1工参表
Action01 针对工参表，一般我们现场的人员基本都是人手一份。
下面附件是模板，供参考。
备注：主要关注必选参数就行。
2 配置文件XML和原始话统
这两种数据源的提取主要分为两种：NIC提取与网管提取两种方式。
Action02 方法1：NIC自定义采集项（NIC的采集方式，可以同时将XML和原始话统的数据采集上来）
图表1 NIC采集话统和配置方法示意图（1）
•任务命名
图表2 NIC采集话统和配置方法示意图（2）
•数据时间范围
图表3 NIC采集话统和配置方法示意图（3）
•选择网元对象
图表4 NIC采集话统和配置方法示意图（4）
•选择数据采集项
采集话统和配置时，需选择“获取U2000话统数据”和“基站配置”。
图表5 NIC采集话统和配置方法示意图（5）
•最后Next——>Next——>Finish。
待任务完成之后保存数据并提取即可。
图表6 NIC采集话统和配置方法示意图（6）
最终点击下载即可获得包含了话统以及XML配置文件
Action02 方法2：配置数据采集（网管提取）
•在U2000移动网元管理系统，选中维护/备份管理/网元备份。
图表 1 从服务器提取XML配置文件示意图（1）
•在网元备份标签页左侧的区域（1）勾选网元，点击区域（2）“备份”按钮，配置文件开始备份，在（3）区域显示备份进度，备份完成的文件信息在区域（4）显示，备份完成后，点击区域（5）的“下载到OSS客户端”按钮，选择路径完成下载。
图表 2 从服务器提取XML配置文件示意图（2）
Action02 方法2：话统数据采集（网管服务器提取）
使用FTP软件登陆到U2000服务器如下目录
/export/home/sysm/ftproot/nbi/，查看网元文件夹中是否有有效话统数据，若数据存在，则选择所需网元对应的文件夹，拷贝到本地即可。
如路径/export/home/sysm/ftproot/nbi/NE270/gz，其中NE270表示某网元的FDN。
文件包括如下两种，
（1）gz
上面的文件包含15分钟粒度的话统信息。
（2）gz
上面的文件包含60分钟粒度的话统信息。
目前PEAC平台只支持是60分钟颗粒度的话统分析。
图表9 从服务器提取话统原始数据示意图
3 反向频谱数据的采集+CHR数据
通过第一批话统数据分析，筛选出疑似干扰小区，对这些小区（分批）启动远程干扰基带采集，基带数据采集后至少10分钟后采集内部CHR数据。
在U2000中或Web LMT中使用MML命令GET CELLRICDATA来采集反向频谱数据。
该命令用于采集TDD小区干扰数据，基于导频序列或者专有序列检测PCI，协助查出干扰源。
（共两部分：一部分是开启反向频谱采集，另外一部分是利用NIC或者是网管手动订阅或者提取数据）
Action03-1 启动反向频谱的采集
•可用MML批量脚本的方式进行采集，如下附件生成MML命令批量脚本。
•eRAN3.1/6.0/6.1/7.0版本每个站每次只能启动一个小区的基带数据采集，因此当采集小区中包含在同一个站的多个小区，需分多次进行批量脚本。
如一个站有3个小
区，则需分三次采集，即一次只能采集一个小区的数据。
•每两次批量脚本间隔需超过10分钟，否则会采集无效。
时间设置时和脚本执行时间请参考VBA小工具中的说明部分。
•eRAN3.0版本建议每个小区采集3次，即每个小区分在三次批量脚本中进行。
对于一个基站有三个小区，则共需采集3*3=9次；（3.0版本特殊一个小区采集3次，
其余内容参考第一条）
•反向基带数据类型COLLECTIONTYPE 设为CRS；ERAN3.1及以上版本，SILENCEFLAG应设为ON；
•批量脚本加载操作：登陆OMC920的网管，在维护---集中任务管理里面批量跑脚本就OK了。
图表10 打开集中任务管理界面
Action03-2 具体订阅及提取的方式
依旧是两种：一种NIC订阅采集，另外一种WebLMT或者M2000批量脚本提取。
Action03-2 方法1：少量站点的CHR数据，建议可用NIC选择网元采集
注意：为保证反向频谱数据在CHR打点完整，需待启动反向频谱采集后至少10分钟，再进行内部CHR数据的提取。
1.打开NIC
图表 3 NIC采集CHR数据方法示意图（1）
2.创建任务，选“自定义任务创建”，在“自定义任务创建向导”中输入任务
名称，选择产品类型和任务执行方式。
点下一步。
图表 4 NIC采集CHR数据方法示意图（2）
3.选择网元，可选多个。
点下一步。
图表 5 NIC采集CHR数据方法示意图（3）
4.设定收集项，选择“呼叫日志收集”。
点下一步。
图表 6 NIC采集CHR数据方法示意图（4）
5.确认信息后，选完成。
图表7 NIC采集CHR数据方法示意图（5）
6.完成后，可在任务列表中找到刚才启动的采集任务，点击下载，即可将采集
结果下载。
图表8 NIC采集CHR数据方法示意图（6）
备注：目前版本的NIC应该只支持1000个以内的网元选取。
Action03-2 方法2：Web LMT或者M2000批量脚本提取
按照Action03-1 节方法采集反向频谱数据，10分钟以后，可进行内部CHR数据的提取。
无NIC时，可通过web LMT或M2000采用批量脚本方式上传文件至FTP服务器。
脚本制作可基于“批量脚本加载操作步骤：登陆OMC920的网管，在维护---集中任务管理里面批量跑脚本就OK了。
以下是示例：
1.eRAN3.0和eRAN3.1的MML命令
2.eRan6.0及eRAN6.1的MML命令
其中，FTP服务器IP、用户名、密码等FTP服务器信息请向机房管理人员或者维护工程师索取），可以上传对应的CHR日志至FTP服务器。
4 注意事项
4.1 采集反向频谱数据对系统负荷的影响
已实验室测试，测试跟踪CPU和系统吞吐率，几乎无影响，但考虑到测试场景优先，不一定能覆盖到所有现场真实的符合，建议在话务量低峰期间执行，如凌晨。
商用网执行风险不大。
4.2 省公司管控平台
目前全国很多地方都存在客户自己有专门的省公司对分公司进行管控的集中管控平台，这种情况一般是无法使用NIC进行采集的，可以跟分公司沟通说明严重性，协调省公司提供高权限的用户名称，就可以使用NIC进行采集，如果还是客户不同意，就继续采用手动通过网管OMC服务器进行提取。
