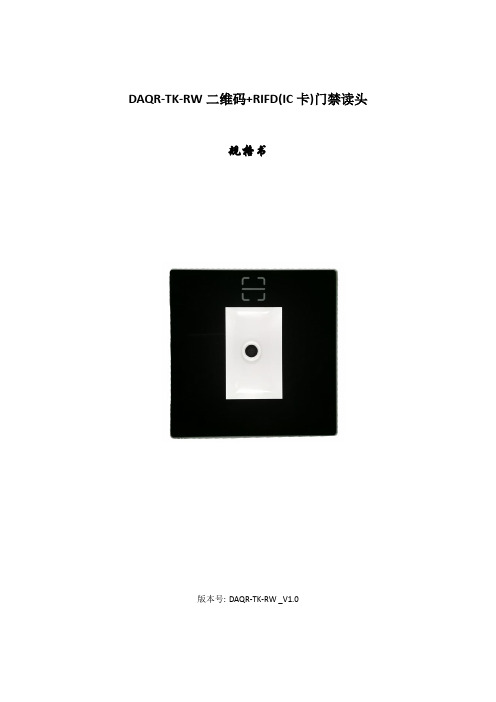

IC卡门禁读卡器规格(多奥)

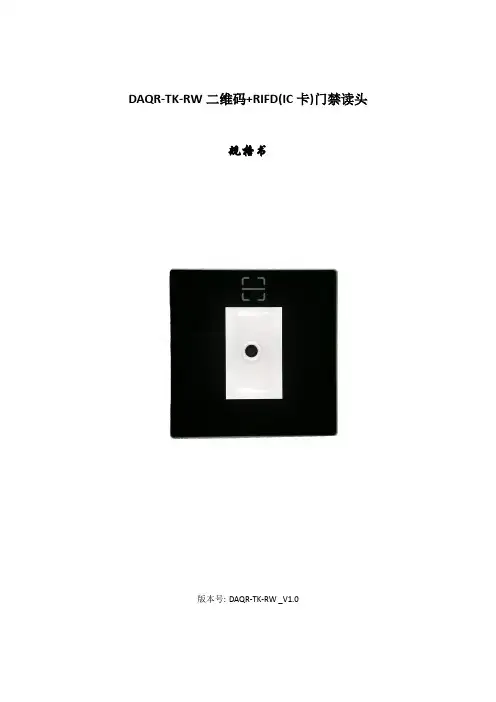

DAQR-TK-RW二维码+RIFD(IC卡)门禁读头
规格书
版本号:DAQR-TK-RW _V1.0
目录
1、简介 (3)
2、外观尺寸 (3)
3、技术参数 (4)
4、接口引脚定义 (5)
5、设备重启功能 (6)
1、简介
深圳多奥基于业内领先的条码识读算法，可快速识读主流一维、二维条码；结合先进的RFID识读模块，可读取主流非接卡(IC)及NFC、CPU、银行卡、身份证等等。

同时，识读处理后的信息可通过多种数据通信方式输出至梯控、门禁、闸机、访客等控制板，使得梯控、门禁、闸机、访客等同时具备识读条码和非接触式卡的功能。

2、外观尺寸
外壳正面尺寸图:
外壳背面尺寸定位图:
外壳侧面尺寸图：
3、技术参数
4、接口引脚定义
8PIN 2.0MM 接口定义:
8PIN 2.0MM 接口定义:
5、设备重启功能
RESET复位，设备重启。

低电平有效，如不使用请保持NC。

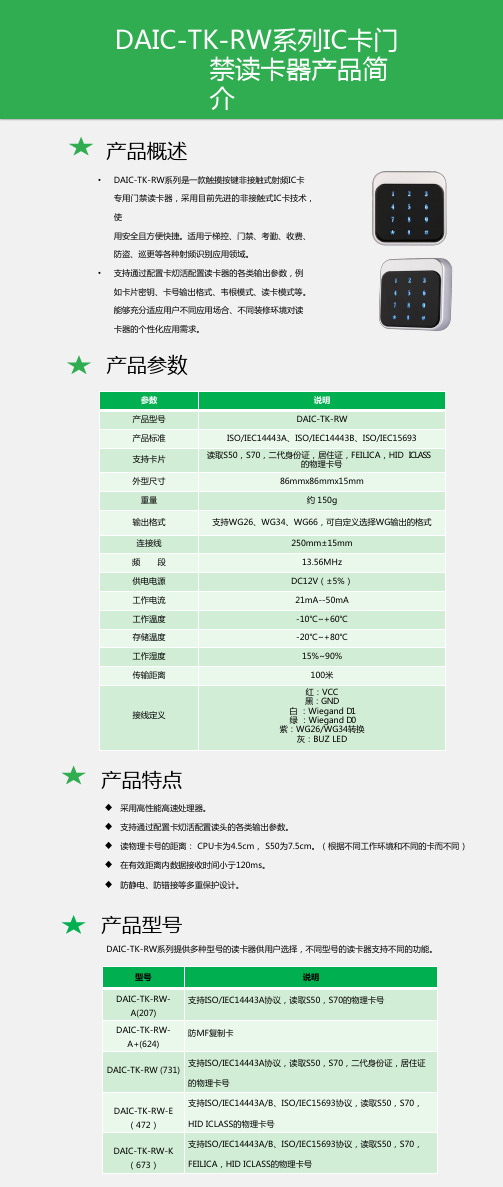

产品概述•DAIC-TK-RW系列是一款触摸按键非接触式射频IC卡专用门禁读卡器，采用目前先进的非接触式IC卡技术，使用安全且方便快捷。

适用亍梯控、门禁、考勤、收费、防盗、巡更等各种射频识别应用领域。

•支持通过配置卡灱活配置读卡器的各类输出参数，例如卡片密钥、卡号输出格式、韦根模式、读卡模式等。

能够充分适应用户不同应用场合、不同装修环境对读卡器的个性化应用需求。

产品参数参数说明产品型号DAIC-TK-RW产品标准ISO/IEC14443A、ISO/IEC14443B、ISO/IEC15693支持卡片读取S50，S70，二代身份证，居住证，FEILICA，HID IC L A SS的物理卡号外型尺寸86mmx86mmx15mm重量约 150g输出格式支持WG26、WG34、WG66，可自定义选择WG输出的格式连接线250mm±15mm频段13.56MHz供电电源DC12V（±5%）工作电流21mA--50mA工作温度-10℃~+60℃存储温度-20℃~+80℃工作湿度15%~90%传输距离100米接线定义红：VCC黑：GND白：Wiegand D1绿：Wiegand D0紫：WG26/WG34转换灰：BUZ LED产品特点◆采用高性能高速处理器。

◆支持通过配置卡灱活配置读头的各类输出参数。

◆读物理卡号的距离： CPU卡为4.5cm， S50为7.5cm。

（根据不同工作环境和不同的卡而不同）◆在有效距离内数据接收时间小亍120ms。

◆防静电、防错接等多重保护设计。

产品型号DAIC-TK-RW系列提供多种型号的读卡器供用户选择，不同型号的读卡器支持不同的功能。

型号说明DAIC-TK-RW-A(207)支持ISO/IEC14443A协议，读取S50，S70的物理卡号DAIC-TK-RW-A+(624)防MF复制卡DAIC-TK-RW (731)支持ISO/IEC14443A协议，读取S50，S70，二代身份证，居住证的物理卡号DAIC-TK-RW-E （472）支持ISO/IEC14443A/B、ISO/IEC15693协议，读取S50，S70，HID ICLASS的物理卡号DAIC-TK-RW-K （673）支持ISO/IEC14443A/B、ISO/IEC15693协议，读取S50，S70，FEILICA，HID ICLASS的物理卡号DAIC-TK-RW系列IC卡门禁读卡器产品简介LED指示灯LED灯状态刷卡区待机状态蓝灯常亮刷卡区读卡状态绿灯约亮200ms韦根码格式说明1、时序图2、WG数据格式备注：N为字节数，N取值为3,4,8当N=3，韦根输出格式为WG26。

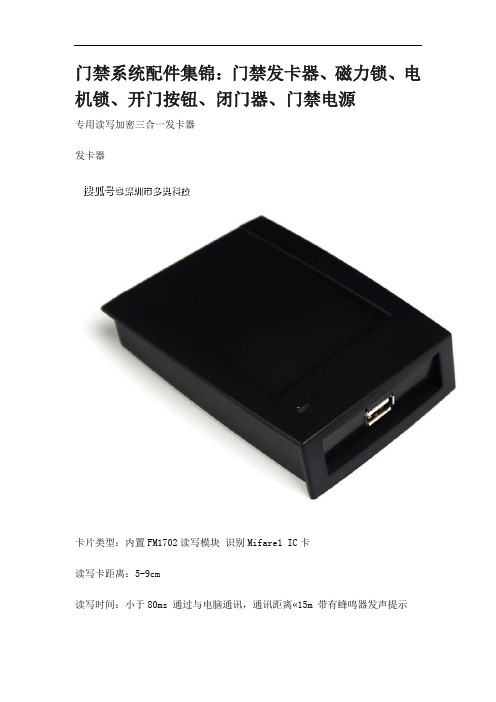

门禁系统配件集锦：门禁发卡器、磁力锁、电机锁、开门按钮、闭门器、门禁电源专用读写加密三合一发卡器发卡器卡片类型：内置FM1702读写模块识别Mifare1 IC卡读写卡距离：5-9cm读写时间：小于80ms 通过与电脑通讯，通讯距离«15m 带有蜂鸣器发声提示工作电压：DC 9V工作电流：小于200mA工作温度：0℃ ～70℃工作湿度：0% ～ 90%尺寸规格：160mm*75mm*25mm""按需要切换为IC卡或CPU卡工作模式；适用于多奥读写加密类门禁控制读卡器或一体机发行使用。

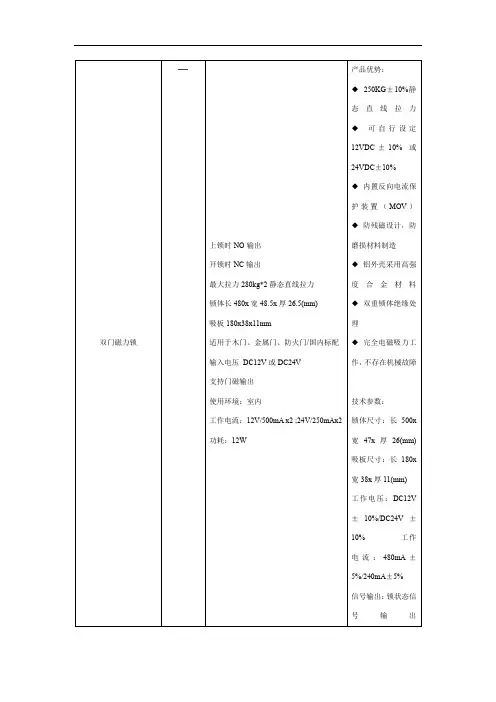

适用于深圳多奥IC或CPU卡读写加密类产品""工作电压：DC 5V USB取电工作电流：≤100mA感应距离：3-6cm工作温度：0℃ ～70℃工作湿度：0% ～ 90%输出读卡格式：标配10进制后8，其它备货尺寸：140×100×25（mm）颜色：(香槟色Champagne) " "支持软件电脑自定义数据格式读卡感应稳定、快"280KG明装磁力锁2芯280KG双门明装磁力锁2芯280KG明装磁力锁5芯280KG双门明装磁力锁5芯350KG单门明装磁力锁5芯350KG双门明装磁力锁5芯下无框玻璃门U形支架窄边框门ZL支架低温延时电插锁低温延时电插锁5芯U形门夹平行外装电插锁窄面板坚固型五线延时反馈电插锁上下无框玻璃门电插锁内开静音锁单头外开静音锁单头监狱银行专用电插锁"锁体尺寸：长250x宽48x高27(mm)吸板尺寸：长180x宽38x高11(mm)工作电流/电压：DC12V/350mA重量：1.85KG/把 " "明装式，断电开锁适用于下无框玻璃门（加支架）、木门、金属门，通用性强搭配门禁控制设备使用""锁体尺寸：长500x宽48x高27(mm)吸板尺寸：长180x宽38x高11(mm)工作电压/电流：DC12V/350mA x2重量：3.66KG/把 " "双扇门明装式，断电开锁适用于玻璃门、木门、金属门，通用性强搭配门禁控制设备使用""锁体尺寸：长250x宽48x高27(mm)吸板尺寸：长180x宽38x高11(mm)工作电流/电压：DC12V/350mA重量：1.85KG/把带门开关状态反馈" "明装式，断电开锁适用于下无框玻璃门（加支架）、木门、金属门，通用性强" "锁体尺寸：长500x宽48x高27(mm)吸板尺寸：长180x宽38x高11(mm)工作电压/电流：DC12V/350mA x2重量：3.66KG/把带门开关状态反馈 " "双扇门明装式，断电开锁适用于下无框玻璃门（加支架）、木门、金属门，通用性强搭配门禁控制设备使用""锁体尺寸：长24x宽58x高29(mm)吸板尺寸：长160x宽43x高11(mm)工作电流/电压：DC12V/350mA重量：2KG/把带门开关状态反馈" "明装式，断电开锁适用于下无框玻璃门（加支架）、木门、金属门，通用性强" "锁体尺寸：长480x宽58x高29(mm)吸板尺寸：长180x宽38x高11(mm)工作电流/电压：DC12V/350mA重量：4KG/把带门开关状态反馈" "双扇门明装式，断电开锁适用于下无框玻璃门（加支架）、木门、金属门，通用性强搭配门禁控制设备使用""配合280KG磁力锁下无框玻璃门装吸板使用通用其它厂用同型号磁力锁重量0.25KG/个尺寸：140*33*25.5mm " 配套磁力锁用，主应用场景下无框玻璃门"配合280KG磁力锁使用Z支架通用其它厂用同型号磁力锁重量：0.65KG/套L尺寸：250*50*30mm Z尺寸：180*50*50mm " 280kg内开门配套支架"工作电压：DC12V电流：启动电流0.9A 工作电流0.15A包边外观，带线路板控制，2芯低温带延时可调0-3-6秒重量：0.52KG/把尺寸：200mm×35mm×41mm" "嵌入式安装搭配门禁控制设备使用""工作电压：DC12V电流：启动电流0.9A 工作电流0.15A包边外观，带线路板控制，5芯低温带延时可调0-3-6秒重量：0.52KG/把尺寸：200mm×35mm×41mm" "嵌入式安装搭配门禁控制设备使用带反馈门开关状态""尺寸：80×50×30整体高强度铝合金型材制作，精巧型，双磁石，不分左右，设计安装方便 " 配套电插锁使用，适用于下无框玻璃门加装配置"工作电压：DC12V电流；启动电流0.9A 工作电流0.15A重量：0.8KG/把平行外装门使用，安装方便，5芯带0-3-6秒可调延时反馈功能尺寸：148mm×39mm×43mm " "明装，适用于木门、金属门搭配门禁控制设备使用免开孔安装""工作电压：DC12V电流：启动电流0.9A 工作电流0.15A重量：0.65kg/把延时可调0-3-6秒反馈信号功能尺寸200mm×28mm×40mm" "适用于窄门框嵌入式安装适用于下无框玻璃门（加支架）、木门、金属门，通用性强搭配门禁控制设备使用带反馈门开关状态""工作电压：DC12V启动电流0.9A 工作电流0.15A重量：1.2KG/把上下无框玻璃门使用带0-3-6秒可调延时反馈功能尺寸：148mm×39mm×43mm " "上下无框玻璃门专用明装搭配门禁控制设备使用带反馈门开关状态""工作电压：9-15VDC启动电流:1.5-3A重量：1.8KG/把上下无框玻璃门使用带0-3-6秒可调延时反馈功能材质：镀镍拉丝尺寸：148mm×39mm×43mm " 单元门铁门"工作电压：9-15VDC启动电流:1.5-3A重量：1.8KG/把上下无框玻璃门使用带0-3-6秒可调延时反馈功能材质：镀镍拉丝尺寸：148mm×39mm×43mm " 单元门铁门"工作电压：DC12V启动电流：0.9A重量：1.0KG尺寸：210×25×42材质：不锈钢面板配配机械开门锁，上电开门" "用于安全要求高,不能断电开锁的地方比如银行或监狱等,采用不锈钢面板，高档美观 "门禁专用电源门禁专用电源开关电源开关电源出门按钮86不锈钢出门按钮非接触式红外出门按钮金属门磁门禁防护罩门禁遥控模块闭门器"输入：AC220V 50Hz输出： DC12V 3A外型尺寸：180mm×78mm×65mm重量： 1200g环境温度： -20℃—55℃相对湿度： 30%—90%" "可通过多奥门禁控制器的信号线或12V输出来直接控制电锁，从而减小控制器的负荷及安全隐患；可接各种常开（NO）或常闭（NC）电控锁；设有延时调制功能来设定开锁时间；并且可直接接开门按钮来开启电锁。

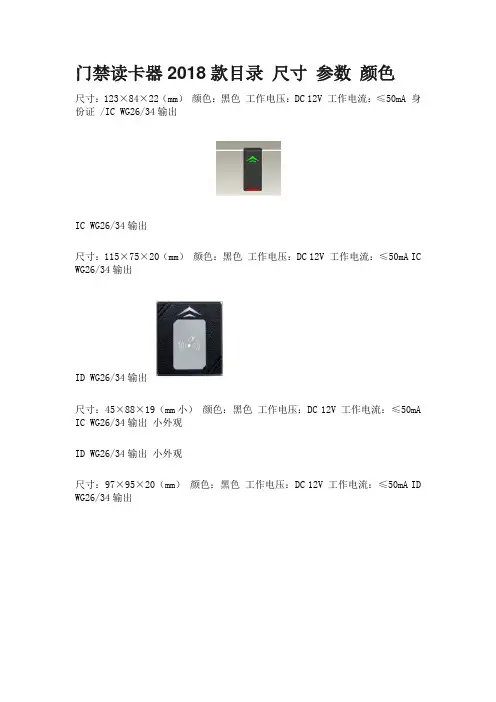

门禁读卡器2018款目录尺寸参数颜色
尺寸：123×84×22（mm）颜色：黑色工作电压：DC 12V 工作电流：≤50mA 身份证 /IC WG26/34输出
IC WG26/34输出
尺寸：115×75×20（mm）颜色：黑色工作电压：DC 12V 工作电流：≤50mA IC WG26/34输出
ID WG26/34输出
尺寸：45×88×19（mm小）颜色：黑色工作电压：DC 12V 工作电流：≤50mA IC WG26/34输出小外观
ID WG26/34输出小外观
尺寸：97×95×20（mm）颜色：黑色工作电压：DC 12V 工作电流：≤50mA ID WG26/34输出
IC WG26/34输出
尺寸：97×95×20（mm）颜色：黑色工作电压：DC 12V 工作电流：≤70mA IC WG26/34输出
尺寸：123×84×22（mm）工作电压：DC 12V 读卡距离：近：3.5-6CM 远：4-8米支持读电信，联通2.4G手机卡，IC卡输出方式：WG26/34可选
尺寸：153×95.5×35.5（mm）颜色：黑色工作电压：DC 12V 读卡距离：6-8CM 支持读移动2.4G手机卡、IC卡输出方式：WG26/34可选
尺寸：240×235×35（mm）颜色：黑色工作电压：DC 12V 工作电流：≤120mA 读卡距离：90-110CM "ID 工字型长距离读卡器 W26输出
配专用厚卡
刷卡距离70cm-100cm
"。

九合一离线网络指纹门禁说明书(多奥)主要参数：门禁机额定电压：12VDC 适应电压：9—12VDC 工作电流：＜30mA 读卡距离：0—5cm 相对湿度：10％--90％ 指纹锁额定电压：6VDC 适应电压：4.5—6.5VDC 静态电流：＜35uA 读卡距离：0—3cm 相对湿度：40％--90％ 拒真率(FRR):<1% 认假率（FAR ）:<0.001% 工作温度:-40°C --+80°C 有效卡片容量：6800张以上而且所有存储信息不会因电源断电而丢失 有效指纹容量：394 枚(根据用户需求可扩展) 最长电池使用时间：2年（<15次/天 使用量） 开锁次数：>20000次识别卡片：Mifare 或Mifare 兼容卡；TEMIC 或TEMIC 兼容卡；EM 或EM 兼容卡本产品适用于所有院校、公司、事业单位、酒店宾馆、行政机构、工厂、花园别墅、家居门禁 、办公门禁等场所 功能特性：1、本产品有九种开门方式：指纹开门、密码开门、刷卡开门、刷卡加密码开门、指纹加刷卡开门、指纹加密码开门、双重组合开门、三重组合开门、四重组合开门...、自定义任意n 重组合开门(最多99重).钥匙开门.2、Mifare 洒店锁,TEMIC 洒店锁,Mifare 门禁机,TEMIC 门禁机,EM 及兼容卡门禁机,指纹门禁机及国际标准读卡器与酒店读卡器于一体.3、 可设置多卡开门（1-99张）.可作带密码键盘读卡器使用.(门禁)4、 可选单一开门,组合开门,三重及多重组合开门(1-99重). 使门锁的安全等级更高,更具安全保障.5、 用户可通过一张管理母卡简单快速的增加和删除用户.6、 通行记录可通过Mifare 卡片进行脱机采集.7、 可作国际标准WG26读卡器使用.可外接读卡器.双向进出. 8、为减少工程布线，电锁控制端特设12V 直接输出，也可输出干接点信号；输出端设有常开、常闭两个输出端口；同时支持门铃输出.(门禁)9、 干接点和12V 输出之间转换时，先找到JK1位置并短接，出厂时设置为干接点输出；需要使用电压输出时，先将JK1位置并短接即可；操作简单、易懂 . (门禁) 10、 防黑盒子开锁及防拆报警功能。

新款门禁读头（人脸，指纹，刷卡，密码，防水）电压：DC12V认证方式：密码，NFC、IC卡等（13.5MHZ）IC卡容量：1000X 记录容量（条）：100000通讯方式：U盘1组WG26/34输出（可做读头外接至控制器使用）外观专利高端铝合金边框触摸按键LOGO可定制（可选IP65 防水防尘）自助考勤报表输出(免软件)，真人语音机身颜色：黑色，金色，银色机身尺寸：117*78*22mm电压：DC12V认证方式：密码，NFC、IC卡（13.5MHZ）IC卡容量：1000X 记录容量（条）：100000通讯方式：U盘1组WG26/34输出（可做读头外接至控制器使用）外观专利高端轻量化ABS机身设计触摸按键LOGO可定制（可选IP65 防水防尘）自助考勤报表输出(免软件)，真人语音机身颜色：黑色，白色机身尺寸：103*92*22mm指纹容量：1000枚记录容量：100000条2.8吋TFT高清彩屏标配TCP/IP网络通讯\U盘下载，ID刷卡功能:10000X卡容量标配独立门铃按键，可配合门禁控制器做读头使用50个时段，5个用户分组，10个开锁组合报警信号输出，防拆报警支持门禁、考勤软件，可实现考勤门禁综合管理规格：193*82*30 MM标配2.8吋高清TF彩屏电压：DC12V--24V宽压设计认证方式：指纹，密码，ID卡（可选配IC卡）指纹容量（枚）：3000可定制最大容量3-10万枚ID卡容量：10000X 记录容量（条）：200000通讯方式：TCP/IP，USB-Device，U盘，无线通讯：可选WIFI、1组WG26/34输出（可做读头外接至控制器使用）标配2.8吋高清TF彩屏电压：DC12V--24V宽压设计认证方式：人脸，指纹，密码，ID卡（可选配IC卡）人脸容量：300X指纹容量（枚）：3000可定制最大容量3-10万枚ID卡容量：10000X 记录容量（条）：200000通讯方式：TCP/IP，USB-Device，U盘，无线通讯：可选WIFI、1组WG26/34输入（可外接读头做主从机使用）1组WG26/34输出（可做读头外接至控制器使用）显示：4寸高灵敏手机电容触摸屏超薄设计工作电压：DC12V认证方式：指纹，密码，感应卡感应卡类型:标配ID选配IC 指纹容量（枚）：3000 可定制最大容量3-10万枚卡容量：10000X 考勤记录容量（条）：200000通讯方式：TCP/IP，USB-Device，U盘，无线通讯：可选WIFI、1组12-24V宽压直流电源输入1组WG26/34输入（可外接读头做主从机使用）1组WG26/34输出（可做读头外接至控制器使用）1组继电器控锁信号输出1组报警信号输出1组出门开关信号输入1组门磁信号输入1组门铃信号输出卡类型：ID/MF卡外观专利高端铝合金边框LOGO可定制防水防尘•国际标准Wiegand 26/34 标准格式数据输出•读卡距离70-100mm 读卡时间＜0.1S •工作频率125KHz,13.56MHZ•工作电压DC8~15V,标准直流12V 工作电流: ≤70mA•温度:-20℃--55℃湿度: 15％--90％•内置天线：内置双色LED•外观尺寸：117*77*17感应卡类型：IC读卡时间：＜0.1S工作频率：13.56MHZ输出格式：国际标准wg26bit 或wg34bit(内置可转换输出格式) 尺寸（mm）：（长86*宽86*厚23）LED状态：双色背光源显示运行环境温度：-25℃-70℃湿度：10％-90％输入电压：9V—14V建议标准直流12V功耗：小于80mA维根传输距离：建议100米以内读卡距离：50-80（MM）封装方式：有机硅胶封装防水等级：IP65等级机身材质：ABS材质机身颜色：黑色电路设计：抗金属屏蔽, 采用防死机电路设计、防浪涌保护、防错接保护。

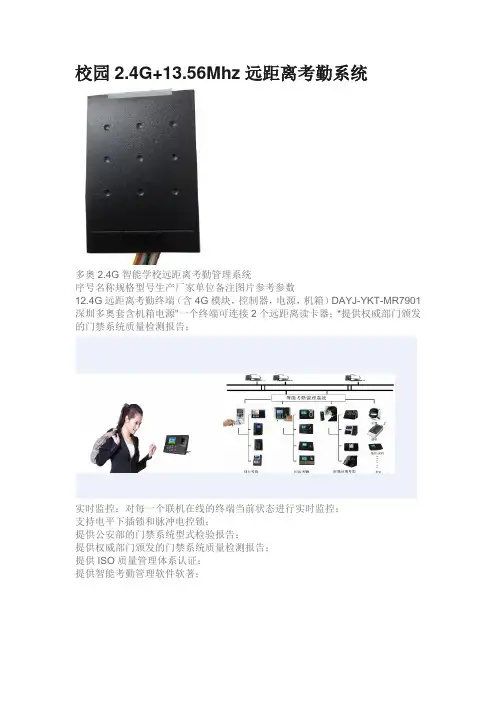

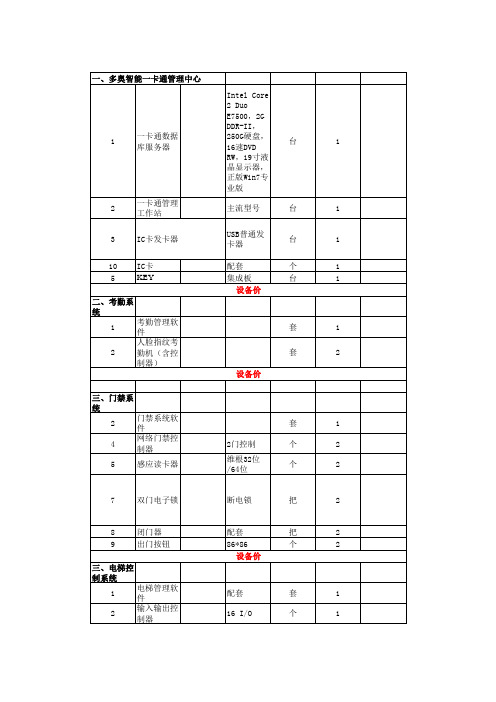

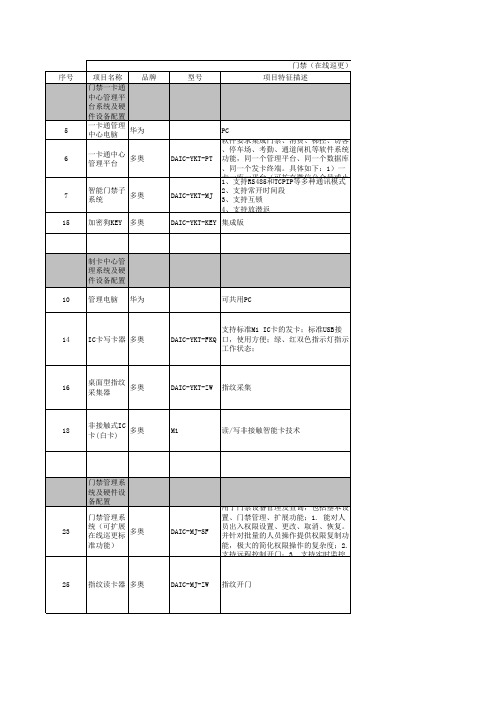

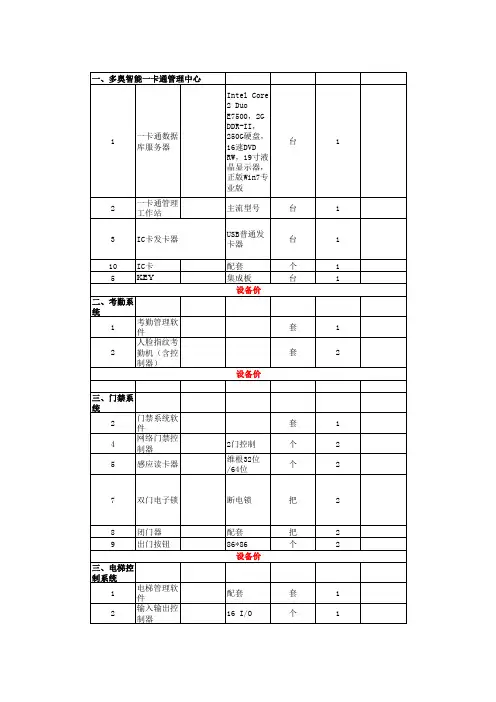

校园2.4G+13.56Mhz远距离考勤系统多奥2.4G智能学校远距离考勤管理系统序号名称规格型号生产厂家单位备注图片参考参数12.4G远距离考勤终端（含4G模块，控制器，电源，机箱）DAYJ-YKT-MR7901深圳多奥套含机箱电源"一个终端可连接2个远距离读卡器；*提供权威部门颁发的门禁系统质量检测报告；实时监控：对每一个联机在线的终端当前状态进行实时监控；支持电平下插锁和脉冲电控锁；提供公安部的门禁系统型式检验报告；提供权威部门颁发的门禁系统质量检测报告；提供ISO质量管理体系认证；提供智能考勤管理软件软著；"22.4G远距离读头DAYJ-YKT-RW2深圳多奥套"特点：采用PVC塑料，坚固耐磨；性能稳定可靠，刷卡记录准确；通信模块增加抗强电冲击和防雷功能，通信过程安全可靠；数据采集速度快，保证数据的可靠性和完整性；性能：工作频率：2.4GHz-2.5GHz ISM微波段工作方式：只读标签型；识别方式：定向识别，椭圆形感应区域；识别距离：3 - 80米；防冲突性：可同时识别>100张卡；数据接口:标准配置Wiegand26，RS485，RS232；电源适配器:DC+9V ；工作温度:-40℃~+85℃；"4双频学生卡（13.56M+2.4G）DAYJ-YKT-A深圳多奥套数量在35W张以上采购量价格"IC卡功能，支持13.56Mhz近距离读卡；适合采用跳频工作模式，具有超强抗干扰能力；用户可自定义读写标准数据；有效识读距离可达80米以上；超宽工作频段设计，既符合相关行业规定，又能进行灵活的开发应用；可同时读写多个标签，不受工作区内标签数量的限制和影响；存储区供用户进行加密读、写、擦除再写操作；性能：标签类别：卡状；工作频率：2.45GHz；感应方式：自动感应可选；识别距离：3-80米；材料：PET,耐高温,防水；重量：20g；电池：内置纽扣锂电,可连续使用3年"5胸卡（13.56M+2.4G）DAYJ-YKT-A2深圳多奥套数量在35W张以上采购量价格"特点：IC卡功能，支持13.56Mhz近距离读卡；适合采用跳频工作模式，具有超强抗干扰能力；用户可自定义读写标准数据；有效识读距离可达80米以上；超宽工作频段设计，既符合相关行业规定，又能进行灵活的开发应用；可同时读写多个标签，不受工作区内标签数量的限制和影响；存储区供用户进行加密读、写、擦除再写操作；性能：形状：长方形；工作频率：2.45GHz；感应方式：自动感应可选；识别距离：3-80米；材料：PET,耐高温,防水；电池：内置纽扣锂电,可连续使用3年"6智能一卡通发卡器DAYJ-YKT-RW2深圳多奥套系统操作、调试、授权"供电电源：USB供电；工作环境温度：-25℃～45℃；工作环境相对湿度：≤90%(不结露)；读写卡距离：0～10CM；发卡器与PC机通讯方式：标准USB通讯；握手方式：软件三次握手认证；提供集成电路IC嵌入式软件著作提供ROSH环保认证"7智能一卡通管理软件DAIC-YKT-SOFT深圳多奥套网络版开通考勤"1.系统设置功能：包括各子系统控制器端口设置、控制器数量设置、控制器号设置、控制器号名称设置和安装位置设置等；2.管理功能：初始化控制器：初始化后的控制器内的主密钥、通信数据、参数设置将全部清除；3.操作功能：下载系统时间：用于校准控制器机内运行时间；下载/清除黑名单：对控制器下载和清楚黑名单操作；下载开放时区：对控制器下载常开放时间表，下载后，当各子系统时间运行在时间段期间则子系统自动处于常开状态，当子系统时间运行在时间段外则子系统自动恢复原来关闭状态，用户必须刷卡或使用预设密码才能通行。
