7三相异步电动机三相异步电动机双重联锁正反转

三相异步电动机电动机双重连锁的正反转1. 引言三相异步电动机是一种广泛应用于工业和家庭领域的电动机。

在实际应用中，为了确保电动机的安全运行和可靠性，常常需要对电动机的正反转进行双重连锁控制。

本文将深入探讨三相异步电动机的双重连锁控制原理、应用场景以及实现方法等相关内容。

2. 三相异步电动机的基本原理2.1 三相异步电动机的工作原理三相异步电动机是利用电磁感应原理工作的电动机。

当电机的定子上供给三相交流电时，产生的旋转磁场将作用于转子上的导体，使导体感应出电动势，并通过感应向量效应引起转子产生转矩，从而实现电机的运转。

2.2 三相异步电动机的正反转控制原理三相异步电动机的正反转控制原理是通过改变定子绕组的相序来实现的。

当电机的供电相序为正序时，电机正转；当供电相序为逆序时，电机逆转；当供电相序为零序时，电机停止转动。

3. 三相异步电动机的双重连锁控制3.1 双重连锁控制的意义双重连锁控制是为了避免电动机误操作造成的危险而设置的一种保护机制。

通过对电动机的正反转进行双重连锁控制，可以确保电机在切换运行方向时，操作人员不会因误操作而导致事故的发生，保证人员和设备的安全。

3.2 双重连锁控制的实现方法双重连锁控制的实现方法通常包括硬件和软件两个方面。

3.2.1 硬件方面硬件方面的实现主要包括接线连接和控制回路的设计。

在三相异步电动机的接线连接上，可以采用正反转两个主接触器分别连接正序和逆序的电源线，通过控制两个主接触器的吸合和断开，实现对电动机的正反转控制。

3.2.2 软件方面软件方面的实现主要通过编写控制程序来实现。

控制程序可以采用逻辑控制或者编程控制的方式进行编写，根据输入信号的状态，控制输出信号来实现对电动机的正反转控制。

在控制程序中，可以设置状态监测、故障检测以及相序保护等功能，以确保电机的安全运行。

3.3 双重连锁控制的应用场景双重连锁控制广泛应用于对电动机正反转要求较高的场景，如起重机、卷扬机、机床等。

三相异步电动机双重联锁正反转工作原理一、引言三相异步电动机是广泛应用于各个领域的一种重要电动机，其具有结构简单、维护方便、运行稳定等优点，被广泛应用于工业生产中。

在使用电动机时，我们经常需要实现电动机的正反转操作，而为了确保安全运行，常常需要采取一些措施来实现双重联锁。

本文将详细介绍三相异步电动机双重联锁正反转的工作原理。

二、三相异步电动机的基本原理三相异步电动机是利用三个相位的正弦交流电产生的磁场与电动机的转子磁场相互作用而产生转矩。

当三相交流电通过定子绕组时，会产生一个旋转磁场，而转子磁场受旋转磁场的感应作用，会产生转矩，使得电动机旋转起来。

三、正反转的控制原理为了实现电动机的正反转操作，我们需要控制电动机的转子磁场方向与定子磁场方向之间的相对位置。

具体来说，当电动机转子磁场方向与定子磁场方向相一致时，电动机正转；当电动机转子磁场方向与定子磁场方向相反时，电动机反转。

四、双重联锁的概念为了确保电动机正反转操作的安全性，常常需要采取双重联锁的措施。

双重联锁即通过控制电动机正反转的两个独立的控制回路，在某一控制回路开启的同时，另一控制回路必须保持关闭状态，以确保电动机不会同时进行正反转操作。

双重联锁的实现通常使用继电器、接触器、保护装置等电器元件。

五、双重联锁正反转工作原理1. 正转工作原理当要求电动机正转时，首先启动电动机的正转控制回路。

正转控制回路通常由一个启动按钮、一个继电器和一个断路器组成。

启动按钮用于启动电动机，当按下启动按钮时，启动电源将给继电器通电，继电器的继电器触点闭合，通过断路器通电给电动机定子绕组。

电动机得到电源供电后开始转动，正转控制回路保持闭合状态，直到再次按下按钮断开。

2. 反转工作原理当要求电动机反转时，首先启动电动机的反转控制回路。

反转控制回路通常由一个启动按钮、一个继电器和一个断路器组成。

启动按钮用于启动电动机，当按下启动按钮时，启动电源将给继电器通电，继电器的继电器触点闭合，通过断路器通电给电动机定子绕组。

三相异步电动机双重联锁正反转工作原理三相异步电动机是一种常见的电动机类型，它通常用于工业生产中的驱动设备。

双重联锁正反转是一种常见的控制方式，能够有效地实现电动机的正反转操作并确保其安全运行。

下面将详细介绍三相异步电动机双重联锁正反转的工作原理。

一、三相异步电动机的基本原理三相异步电动机是由三个相互连接的线圈组成的，当这些线圈连接到三相电源上时，会产生旋转磁场。

在电动机转子中也有线圈，当旋转磁场通过转子线圈时，会在转子中产生感应电动势，从而产生转矩使电动机转动。

这就是三相异步电动机的基本原理。

二、双重联锁正反转的实现1. 正转控制在进行正转操作时，需要同时满足以下两个条件：- 使电动机的两相交叉点接通- 使电动机的另一相与两相交叉点不接通实现这一目的通常需要使用接触器或继电器来进行控制，通过控制接点的通断状态来实现不同相之间的连接。

2. 反转控制在进行反转操作时，需要满足以下两个条件：- 使电动机的两相交叉点接通- 使电动机的另一相与两相交叉点不接通与正转控制类似，反转控制也需要使用接触器或继电器来实现不同相之间的连接和断开。

三、双重联锁的设计原则在实际的工程设计中，双重联锁正反转控制需要满足以下设计原则：- 保证正反转过程中，电动机不会出现同时通电的情况，避免损坏电机和负载设备。

- 确保在切换正反转时不会产生意外的启动或停止动作，保证操作人员的安全。

四、双重联锁的意义和应用双重联锁正反转控制系统能够确保电动机在进行正反转操作时稳定、可靠地工作，并且能够确保操作人员的安全。

在需要频繁进行正反转操作的设备中，双重联锁控制系统应用广泛，如起重设备、提升机、输送机等。

五、双重联锁正反转工作原理分析双重联锁正反转控制系统能够有效地避免电动机同时通电或在切换方向时产生意外运行的现象。

通过控制接触器或继电器的通断状态，可以实现对电动机不同相之间的电气连接和断开，从而实现正反转控制。

双重联锁原理能够保证控制系统的稳定性和可靠性，确保电动机能够安全地进行正反转操作。

三相异步电动机接触器—继电器双重联锁正反转控制实验1、实验目的⑴学会三相异步电动机接触器-继电器双重联锁的正反转控制的接线和操作方法。

⑵理解联锁的概念。

⑶理解三相异步电动机接触器联锁的正反转控制的基本原理。

2、预习内容及要求⑴电动机的旋转方向三相异步电动机的旋转方向是取决于磁场的旋转方向，而磁场的旋转方向又取决于电源的相序，所以电源的相序决定了电动机的旋转方向。

任意改变电源的相序时，电动机的旋转方向也会随之改变。

⑵电动机正反转控制原理当按下电动机M的正转启动按钮SB1时，电动机M正向启动(逆时针方向)连续运转；当按下电动机M的反转启动按钮SB2时，电动机M反向启动(顺时针方向)连续运转。

其中按钮SB1、SB2和接触器KM1、KM2的常闭触点分别串接在对方接触器线圈回路中，当接触器KM1通电闭合时，接触器KM2不能通电闭合；反之当接触器KM2通电闭合时，接触器KM1不能通电闭合。

L1FU2L3L2③互锁原理接触器KM1和KM2的主触头决不允许同时闭合，否则造成两相电源短路事故。

为了保证一个接触器得电动作时，另一个接触器不能得电动作，以避免电源的相间短路，就在正转控制电路中串接了反转接触器KM2的常闭辅助触头，而在反转控制电路中串接了正转接触器KM1的常闭辅助触头。

当接触器KM1得电动作时，串在反转控制电路中的KM1的常闭触头分断，切断了反转控制电路，保证了KM1主触头闭合时，KM2的主触头不能闭合。

同样，当接触器KM2得电动作时， KM2的常闭触头分断，切断了正转控制电路，可靠地避免了两相电源短路事故的发生。

这种在一个接触器得电动作时，通过其常闭辅助触头使另一个接触器不能得电动作的作用叫联锁（或互锁）。

实现联锁作用的常闭触头称为联锁触头（或互锁触头）。

3、实验器材4、实验操作步骤⑴实验准备工作①电器的结构及动作原理在连接控制实验线路前，应熟悉按钮开关、交流接触器、热继电器的结构形式、动作原理及接线方式和方法。

三相异步电动机按钮接触器双重连锁正反转工作原理【三相异步电动机按钮接触器双重连锁正反转工作原理】在工业生产中，三相异步电动机是一种非常常见和重要的设备，它广泛应用于风机、水泵、压缩机等设备的驱动中。

而在这些设备的控制系统中，按钮接触器双重连锁正反转装置更是扮演着至关重要的角色。

接下来，我们将探讨这一装置的工作原理。

1. 三相异步电动机的基本原理在深入了解按钮接触器双重连锁正反转工作原理之前，首先需要了解三相异步电动机的基本原理。

三相异步电动机是利用交流电的三相电流产生旋转磁场，从而驱动转子旋转，实现动力传递的装置。

它的工作原理主要建立在电磁感应定律的基础上，通过三相交流电源产生的旋转磁场带动转子旋转，实现机械能的转换。

2. 按钮接触器的作用按钮接触器是一种电气控制元件，用于控制电动机的启动、停止和正反转。

它主要包括触点、线圈等部件，通过控制触点的通断来实现电路的开闭。

在三相异步电动机的控制系统中，按钮接触器起到了关键的作用，它实现了电动机的远程控制、自动控制等功能。

3. 双重连锁的设计为了确保电动机的正反转能够安全可靠地进行，按钮接触器通常会采用双重连锁的设计。

这种设计通过相互配合的两组按钮接触器，可以确保在电动机正常运行过程中，不会因为误操作或其他原因导致电动机的意外停止或反转。

4. 正反转工作原理在按钮接触器双重连锁正反转装置中，通过对按钮接触器的控制，可以实现电动机的正反转。

当需要让电动机正转时，通过操作按钮接触器，使得正转按钮接触器闭合通电，同时反转按钮接触器断开，从而实现了正转的指令。

反之，如果需要让电动机反转，则反转按钮接触器闭合通电，正转按钮接触器断开，实现了反转的指令。

5. 个人观点和总结按钮接触器双重连锁正反转装置通过其精巧的设计和可靠的工作原理，为三相异步电动机的控制提供了重要保障。

它不仅能够实现电动机的远程控制和自动控制，还可以保证在正反转过程中不会出现意外情况，确保了生产设备的安全运行。

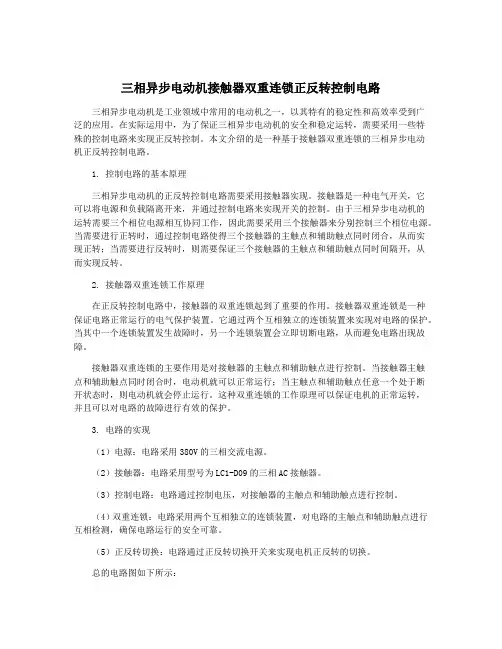

三相异步电动机接触器双重连锁正反转控制电路三相异步电动机是工业领域中常用的电动机之一，以其特有的稳定性和高效率受到广泛的应用。

在实际运用中，为了保证三相异步电动机的安全和稳定运转，需要采用一些特殊的控制电路来实现正反转控制。

本文介绍的是一种基于接触器双重连锁的三相异步电动机正反转控制电路。

1. 控制电路的基本原理三相异步电动机的正反转控制电路需要采用接触器实现。

接触器是一种电气开关，它可以将电源和负载隔离开来，并通过控制电路来实现开关的控制。

由于三相异步电动机的运转需要三个相位电源相互协同工作，因此需要采用三个接触器来分别控制三个相位电源。

当需要进行正转时，通过控制电路使得三个接触器的主触点和辅助触点同时闭合，从而实现正转；当需要进行反转时，则需要保证三个接触器的主触点和辅助触点同时间隔开，从而实现反转。

2. 接触器双重连锁工作原理在正反转控制电路中，接触器的双重连锁起到了重要的作用。

接触器双重连锁是一种保证电路正常运行的电气保护装置。

它通过两个互相独立的连锁装置来实现对电路的保护。

当其中一个连锁装置发生故障时，另一个连锁装置会立即切断电路，从而避免电路出现故障。

接触器双重连锁的主要作用是对接触器的主触点和辅助触点进行控制。

当接触器主触点和辅助触点同时闭合时，电动机就可以正常运行；当主触点和辅助触点任意一个处于断开状态时，则电动机就会停止运行。

这种双重连锁的工作原理可以保证电机的正常运转，并且可以对电路的故障进行有效的保护。

3. 电路的实现（1）电源：电路采用380V的三相交流电源。

（2）接触器：电路采用型号为LC1-D09的三相AC接触器。

（3）控制电路：电路通过控制电压，对接触器的主触点和辅助触点进行控制。

（4）双重连锁：电路采用两个互相独立的连锁装置，对电路的主触点和辅助触点进行互相检测，确保电路运行的安全可靠。

（5）正反转切换：电路通过正反转切换开关来实现电机正反转的切换。

总的电路图如下所示：其中，K1、K2、K3分别代表三个接触器的控制线路，C1、C2、C3分别是接触器的辅助触点。

三相异步电动机按钮接触器双重连锁正反转工作原理三相异步电动机是一种常见的电动机类型，它广泛应用于工业领域。

其正反转控制是通过按钮接触器及相关电路实现的。

按钮接触器双重连锁正反转工作原理如下：1. 按钮接触器按钮接触器是一种电动机控制元件，主要用于控制电动机的起动、停止和正反转等操作。

它通常由控制电路、辅助接触、主接点和电磁机构等部分组成。

在正反转控制中，通过对按钮接触器进行操作，实现电动机的正反转动作。

2. 双重连锁控制双重连锁控制是为了确保电动机在正反转过程中的安全性。

在正反转控制电路中，通过引入两组按钮接触器，分别用于正转和反转操作，实现双重连锁保护机制。

正转按钮接触器和反转按钮接触器之间相互独立，按下某个按钮后，对应的按钮接触器动作，同时切断另一个按钮接触器的电路，确保电动机不会同时进行正反转。

3. 工作原理在正反转控制中，通过按钮接触器和相关电路实现电动机的正反转动作。

工作原理如下：3.1 正转工作原理当按下正转按钮时，按钮接触器的触点闭合，通电回路闭合，使得电动机的主回路得到电源供电。

同时，辅助接触器使另一个按钮接触器无法工作，确保电动机不能进行反转操作。

电动机在正转按钮按下的情况下，开始正转运行。

3.2 反转工作原理当按下反转按钮时，反转按钮接触器的触点闭合，通电回路闭合，使得电动机的主回路得到电源供电。

与此同时，正转按钮接触器的辅助接触器会切断其通电回路，防止电动机进行正转运行。

电动机在反转按钮按下的情况下，开始反转运行。

3.3 停止工作原理当松开正转或反转按钮时，按钮接触器的触点打开，通电回路断开，电动机停止运行。

按钮接触器的辅助接触器也会回复原状，恢复正反转按钮的操作功能。

4. 相关参考内容在正反转控制中，按钮接触器双重连锁是一种常见的工作原理。

相关参考内容包括：4.1 按钮接触器及配套电气元件介绍- 按钮接触器的基本构造和原理- 按钮接触器的额定电流和额定功率- 按钮接触器的安装和使用注意事项4.2 按钮接触器在正反转控制中的应用- 正反转控制电路的设计和接线方法- 按钮接触器的工作原理及应用示例- 正反转控制电路中按钮接触器的参数选择和计算方法4.3 双重连锁控制的原理和作用- 双重连锁控制的基本原理和工作方式- 双重连锁控制电路的设计和实现- 双重连锁控制在电机控制中的重要性和应用案例以上是关于按钮接触器双重连锁正反转工作原理的相关参考内容，希望对您有所帮助。

三相异步电动机电动机双重连锁的正反转一、三相异步电动机的基本原理三相异步电动机是一种常见的交流电动机，其基本原理是利用电磁感应作用产生转矩，从而实现机械能转化为电能或者反过来。

具体来说，当三相交流电源接通时，由于三个绕组中的电流存在时间差，因此在空间中会形成一个旋转磁场。

这个旋转磁场会与电动机内部的转子产生相互作用，从而使得转子开始旋转。

由于旋转速度不同于旋转磁场的速度，因此会产生一个差速，这个差速就是异步电动机的特点之一。

二、三相异步电动机的正反转控制在实际应用中，我们通常需要对三相异步电动机进行正反转控制。

这时候就需要使用到双重连锁控制方法。

1. 双重连锁控制方法双重连锁控制方法是一种常见的三相异步电动机正反转控制方法。

它通过两个继电器之间的互锁实现正反转切换，并且可以有效地防止同时启动和停止操作。

具体来说，在双重连锁控制方法中，有两个继电器，一个是正转继电器，一个是反转继电器。

当需要正转时，正转继电器接通，反转继电器断开；当需要反转时，反转继电器接通，正转继电器断开。

同时，在两个继电器之间设置互锁装置，保证在一个继电器接通的情况下，另一个继电器必须断开。

2. 正反转控制原理在三相异步电动机的正反转控制中，我们需要通过改变三个相序来实现正反转。

具体来说，在正向运行时，我们需要将ABC相依次接到U、V、W相上；在反向运行时，则需要将ABC相依次接到W、V、U相上。

为了实现这个功能，我们可以使用三个交流接触器来控制三个相序的切换。

当需要正向运行时，交流接触器K1先闭合，将ABC相依次接到U、V、W相上；当需要反向运行时，则先关闭K1和K3两个交流接触器，并且打开K2和K4两个交流接触器，然后将ABC相依次连接到W、V、U相上。

三、双重连锁控制方法的实现在实际应用中，我们可以通过编程或者使用PLC等工具来实现双重连锁控制方法。

1. 编程实现在编程实现中，我们需要先定义两个继电器的输入和输出口，然后设置一个互锁逻辑。

三相异步电动机接触器联锁的正反转控制三相异步电动机接触器联锁的正反转控制是指通过接触器的联
锁控制来实现电动机正、反转的控制。

该控制方式通常应用于需要频繁进行正反转转换的场合，如起重机、输送机、升降机等设备。

在三相异步电动机接触器联锁的控制中，通过接触器的联锁来实现正、反转的切换。

具体来说，当需要正转时，先断开反转接触器，然后闭合正转接触器，使电动机运行方向为正转；当需要反转时，先断开正转接触器，然后闭合反转接触器，使电动机运行方向为反转。

此外，在实际使用中还需要注意以下几点：
1. 接触器的选择应符合实际负载的要求，以保证正、反转时电流和功率的稳定输出。

2. 接触器的安装应牢固可靠，接线应正确、紧密，以免引起接触不良、短路等故障。

3. 在进行正、反转控制时，应注意控制信号的输入顺序和时间，避免误操作导致设备损坏或人员伤亡。

总之，三相异步电动机接触器联锁的正反转控制是一种常用的控制方式，需要注意实际使用中的细节和安全问题，以保证设备的正常运行。

- 1 -。

案例七（三相异步电动机按钮、接触器双重互锁正反转控制线路原理图解）如下右图所示为按钮、按触器双重互锁的正反转控制线路这种线路是在按钮互锁的基础上，又增加了接触器互锁，故兼有两种互锁控制一线路的优点，使线路操作方便，工作安全可靠。

因此，在电力拖动中被广泛采用。

如z3050型摇臂钻床立柱松紧电动机的正反转控制及X62W型万能铣的主轴反接制动控制均采用这种控制线路。

按钮、按触器双重互锁的正反转控制线路的工作原理如下：先合上电源开关QS：正转控制：按下SB1→SB1动断触头先分断对KM2互锁、SB1动合触头后闭合→KM1线圈通电→KM1自锁触头闭合自锁、KM1互锁触头分断对KM2互锁、KM1主触头闭合→电动机M启动连续正转。

反转控制：按下SB2→SB2动断触头先分断→KM1线圈失电→KM1自锁触头分断、KM1互锁触头复位（SB2动合触头后闭合）→电动机M失电→KM2线圈通电→KM2自锁触头闭合自锁、KM2互锁触头分断对KM1互锁（切断正转控制电路）、KM2主触头闭合→电动机M启动连续反转。

若要停止，按下SB3，整个控制电路失电，主触头分断，电动机M失电停转。

在正反转控制线路中，除了用熔断器作短路保护外，还用热继电器作电动机的过载保护。

如果电动机在运行过程中，由于过载或其他原因，使负载电流超过额定值时，经过一定时间，串接在主电路中的热继电器双金属片受热弯曲，使串接在控制线路中的动断触头断开，切断控制线路电源，接触器KM的线圈断电，主触头断开，电动机M便脱离电源停转，达到过载保护的目的。

热继电器动作后，经过一段时间的冷却，可以自动或手动复位为下一次动作作好准备。

由于发热元件的热惯性，热继电器不能作短路保护。

因为短路事故发生时，要求电路立即断开，而热继电器是不能立即动作的。

三相异步电动机两层联锁的正回转操控
1.两层联锁的正回转操控线路的作业原理两层联锁的正回转操控线路线路的作业原理剖析如下：1.正转操控：
2.回转操控：
电动机的正转主张暗示图（两层联锁的正回转操控线路）电动机的回转主张暗示图（两层联锁的正回转操控线路）
2.两层联锁的正回转操控线路的利益按钮、触摸器两层联锁的正回转操控线路是在按钮联锁的根底上，又添加了触摸器联锁，故兼有两种联锁操控线路的利益，使线路操作便当，作业安全牢靠。
