热电偶八大分度号产品，热电偶八大产品特点热电偶的分度号有主要有S、R、B、N、K、E、J、T等八种。
其中S、R、B 属于贵金属热电偶，N、K、E、J、T属于廉金属热电偶1、S分度号的特点是抗氧化性能强，宜在氧化性、惰性气氛中连续使用，长期使用温度1400℃，短期1600℃。
在所有热电偶中，S分度号的精确度等级最高，通常用作标准热电偶由于S型热电偶具有优良的综合性能，它的物理，化学性能良好，热电势稳定性及在高温下抗氧化性能好，适用于氧化性和惰性气氛中。
符合国际使用温标的S型热电偶，长期以来曾作为国际温标的内插仪器，“ITS-90”虽规定今后不再作为国际温标的内查仪器，但国际温度咨询委员会（CCT）认为S型热电偶仍可用于近似实现国际温标。
S型热电偶不足之处是热电势，热电势率较小，灵敏读低，高温下机械强度下降，对污染非常敏感，贵金属材料昂贵，因而一次性投资较大。
但S型热电偶在热电偶系列中具有准确度最高，稳定性最好，测温温区宽，使用寿命长等优点。
2、R分度号与S分度号相比除热电动势大15%左右，其它性能几乎完全相同R型热电偶的综合性能与S型热电偶相当，R型热电偶在热电偶系列中具有准确度最高，稳定性最好，测温温区宽，使用寿命长等优点。
其物理，化学性能良好，热电势稳定性及在高温下抗氧化性能好，适用于氧化性和惰性气氛中。
在我国一直难于推广，除在进口设备上的测温有所应用外，国内测温很少采用。
1967年至1971年间，英国NPL，美国NBS和加拿大NRC 三大研究机构进行了一项合作研究，其结果表明，R型热电偶不足之处是热电势，热电势率较小，灵敏读低，高温下机械强度下降，对污染非常敏感，贵金属材料昂贵，因而一次性投资较大。
R型热电偶的稳定性和复现性比S 型热电偶均好，我国目前尚未开展这方面的研究。
3、B分度号在室温下热电动势极小，故在测量时一般不用热电偶补偿导线。
它的长期使用温度为1600℃，短期1800℃。
可在氧化性或中性气氛中使用，也可在真空条件下短期使用。
K型热电偶分度表K 参考端温度：0℃整10度μν值
N型热电偶分度表
N 参考端温度：0℃整10度μν值
E型热电偶分度表
E 参考端温度：0℃整10度μν值
J型热电偶分度表
J 参考端温度：0℃整10度μν值
T型热电偶分度表
T 参考端温度：0℃整10度μν值
S型热电偶分度表
S 参考端温度：0℃整10度μν值
R 参考端温度：0℃整10度μν值
B 参考端温度：0℃整10度μν值
钨铼5-钨铼26热电偶分度表
W5/26 参考端温度：0℃整10度μν值
钨铼3-钨铼25热电偶分度表
W3/25 参考端温度：0℃整10度μν值
编辑本段热电阻
Pt100型热电阻分度表
Pt100 R(0℃)=100.00Ω 整10度电阻值Ω
Pt10型热电阻分度表
Pt10 R(0℃)=10.00Ω 整10度电阻值Ω
Cu50型热电阻分度表
Cu50 R(0℃)=50.000Ω 整10度电阻值Ω
Cu100型热电阻分度表
Cu100 R(0℃)=100.00 整10度电阻值Ω。
热电阻精度等级热响应时间热电偶的精度等级（参比端处于0℃）铜热电阻的允许误差为±（0.30+0.006|t|）；铂热电阻根据精度不同，允许误差也不相同。
根据国标GB/T 30121-2013《工业铂电阻及铂电阻感温元件》，铂电阻的允差登记被分为：1. C级，±（0.60+0.01|t|）；2. B级，±（0.30+0.005|t|）；3. A级，±（0.15+0.002|t|）；4. AA级，±（0.1+0.0017|t|）；另有铂电阻生产企业声称可以生产3A甚至5A级铂电阻，这些基本是以B级铂电阻的精度为基准设定的。
注：|t|为温度绝对值。
绝缘骨架材料不同绝缘骨架材料应对的使用温度，以及特点不尽相同：1.云母：适用温度范围-200~700℃，这种骨架抗震动性能强，响应速度快，但温度过高将产生水解；2.玻璃：适用温度范围-200~600℃，这种材料体积小，响应快，抗振性好，绝缘性能好，热膨胀系数与铂电阻丝材料相近；3.陶瓷：适用温度范围-200~850℃，这种材料体积小，响应快，抗振性好，绝缘性能好，热膨胀系数与铂电阻丝材料相近，化学稳定性好，高温下不与铂起化学反应；4.塑料：适用温度范围-50~150℃，这种材料有较好的力学性能，尺寸稳定。
低温热电阻当用于测量120K以下温度时，常用热电阻无法使用，因此必须选用低温热电阻。
低温热电阻常用于对液态天然气、液氢、液氨、超导等应用场合，因此这些热电阻具有体积小、反应速度快、精确度高、复现性和稳定性好等特点。
1：铂电阻电阻率与温度关系曲线；2：铂电阻相对灵敏度曲线1.低温铂电阻：适用温度范围13~90K，具有灵敏度高，线性度好，性能稳定，通用性强，分度标准化等特点，但当温度低于13K时，灵敏度显著下降。
2.铑铁热电阻：适用温度范围0.3~20K，恰好弥补了低温铂电阻的不足，这种电阻的缺点是电阻丝的均匀性差。
热电偶分度号有两种不同成份的导体（称为热电偶丝材或热电极）两端接合成回路，当接合点的温度不同时，在回路中就会产生电动势，这种现象称为热电效应，而这种电动势称为热电势。
工作原理：
热电偶就是利用这种原理进行温度测量的，其中，直接用作测量介质温度的一端叫做工作端（也称为测量端），另一端叫做冷端（也称为补偿端）；冷端与显示仪表或配套仪表连接，显示仪表会指出热电偶所产生的热电势。
分类：
常用热电偶可分为标准热电偶和非标准热电偶两大类。
所调用标准热电偶是指国家标准规定了其热电势与温度的关系、允许误差、并有统一的标准分度表的热电偶，它有与其配套的显示仪表可供选用。
非标准化热电偶在使用范围或数量级上均不及标准化热电偶，一般也没有统一的分度表，主要用于某些特殊场合的测量。
标准化热电偶我国从1988年1月1日起，热电偶和热电阻全部按IEC国际标准生产，并指定S、B、E、K、R、J、T七种标准化热电偶为我国统一设计型热电偶。
分度号：
主要有S、R、B、N、K、E、J、T等几种。
其中S、R、B属于贵金属热电偶，N、K、E、J、T属于廉金属热电偶。
以下是对热电偶分度号的解释
S 铂铑10 纯铂
R 铂铑13 纯铂B 铂铑30 铂铑6 K 镍铬镍硅
T 纯铜铜镍
J 铁铜镍
N 镍铬硅镍硅
E 镍铬铜镍。
热电偶的分度号有哪几种、有什么区别热电偶的分度号有主要有S、R、B、N、K、E、J、T等几种。
其中S、R、B属于贵金属热电偶，N、K、E、J、T属于廉金属热电偶。
t、S分度号的特点是抗氧化性能强，宜在氧化性、惰性气氛中连续使用，长期使用温度1400℃,短期1600℃。
在所有热电偶中，S分度号的精确度等级最高，通常用作标准热电偶；R分度号与S分度号相比除热电动势大15%左右，其它性能几乎完全相同；B分度号在室温下热电动势极小，故在测量时一般不用补偿导线。
它的长期使用温度为1600℃，短期1800℃。
可在氧化性或中性气氛中使用，也可在真空条件下短期使用。
N分度号的特点是1300℃下高温抗氧化能力强，热电动势的长期稳定性及短期热循环的复现性好，耐核辐照及耐低温性能也好，可以部分代替S分度号热电偶；K分度号的特点是抗氧化性能强，宜在氧化性、惰性气氛中连续使用，长期使用温度1000℃,短期1200℃。
在所有热电偶中使用最广泛；E分度号的特点是在常用热电偶中，其热电动势最大，即灵敏度最高。
宜在氧化性、惰性气氛中连续使用，使用温度0-800℃；J分度号的特点是既可用于氧化性气氛(使用温度上限750℃)，也可用于还原性气氛(使用温度上限950℃)，并且耐H2及CO气体腐蚀，多用于炼油及化工；T分度号的特点是在所有廉金属热电偶中精确度等级最高，通常用来测量300℃以下的温度补偿导线工作原理：在一定温度范围内，具有与其匹配的热电动势标称值相同的一对带绝缘包覆的导线叫补偿导线。
用它们连接热电偶与测量装置，以补偿热电偶连接处的温度变化所产生的误差。
补偿导线特点：①热电特性稳定，电绝缘性能好，使用寿命长。
②柔软，弯曲性能能好，使用方便。
③包覆层材料稳定可靠，具有一定的耐温性和耐寒性能。
铂铑热电偶产品型号：WRP（WRR）--130S型小铂铑热电偶为各类小型箱式电阻炉或井式炉使用，也可以用于同类产品上。
WR系列工业用热电偶作为温度测量传感器,通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统，用以直接测量或控制各种生产过程中0-1800℃范围内的流体、蒸汽和气体介质以及固体表面等温度。
热电偶是一种感温元件，是一种仪表。
它直接测量温度，并把温度信号转热电偶换成热电动势信号, 通过电气仪表（二次仪表）转换成被测介质的温度。
热电偶测温的基本原理是两种不同成份的材质导体组成闭合回路,当两端存在温度梯度时,回路中就会有电流通过，此时两端之间就存在电动势——热电动势，这就是所谓的塞贝克效应。
两种不同成份的均质导体为热电极，温度较高的一端为工作端，温度较低的一端为自由端，自由端通常处于某个恒定的温度下。
根据热电动势与温度的函数关系, 制成热电偶分度表; 分度表是自由端温度在0℃时的条件下得到的，不同的热电偶具有不同的分度表。
在热电偶回路中接入第三种金属材料时，只要该材料两个接点的温度相同，热电偶所产生的热电势将保持不变，即不受第三种金属接入回路中的影响。
因此，在热电偶测温时，可接入测量仪表，测得热电动势后，即可知道被测介质的温度。
铠装热电偶[1]热电偶测量温度时要求其冷端（测量端为热端，通过引线与测量电路连接的端称为冷端）的温度保持不变，其热电势大小才与测量温度呈一定的比例关系。
若测量时，冷端的（环境）温度变化，将严重影响测量的准确性。
在冷端采取一定措施补偿由于冷端温度变化造成的影响称为热电偶的冷端补偿。
附：热电偶冷端补偿计算方法：从毫伏到温度：测量冷端温度，换算为对应毫伏值，与热电偶的毫伏值相加，换算出温度。
从温度到毫伏：测量出实际温度与冷端温度，分别换算为毫伏值，相减後得出毫伏值，即得温度编辑本段常见问题对于热电偶的热电势，应注意如下几个问题：装配热电偶[2]1：热电偶的热电势是热电偶工作端与冷端两端温度函数的差，而不是热电偶冷端与工作端，两端温度差的函数； 2 ：热电偶所产生的热电势的大小，当热电偶的材料是均匀时，与热电偶的长度和直径无关，3：当热电偶的两个热电偶丝材料成份确定后，热电偶热电势的大小，只与热电偶的温度差有关；若热电偶冷端的温度保持一定，这进热电偶的热电势仅是工作端温度的单值函数。

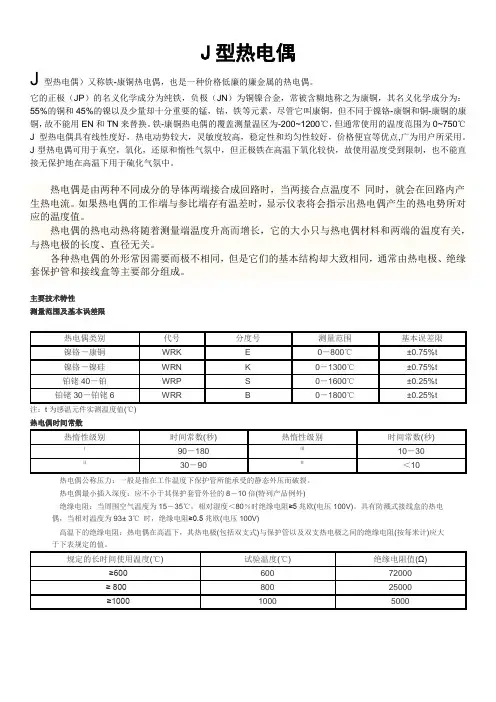

J型热电偶）又称铁-康铜热电偶，也是一种价格低廉的廉金属的热电偶。
它的正极（JP）的名义化学成分为纯铁，负极（JN）为铜镍合金，常被含糊地称之为康铜，其名义化学成分为：55%的铜和45%的镍以及少量却十分重要的锰，钴，铁等元素，尽管它叫康铜，但不同于镍铬-康铜和铜-康铜的康铜，故不能用EN和TN来替换。
铁-康铜热电偶的覆盖测量温区为-200~1200℃，但通常使用的温度范围为0~750℃J型热电偶具有线性度好，热电动势较大，灵敏度较高，稳定性和均匀性较好，价格便宜等优点,广为用户所采用。
J型热电偶可用于真空，氧化，还原和惰性气氛中，但正极铁在高温下氧化较快，故使用温度受到限制，也不能直接无保护地在高温下用于硫化气氛中。
热电偶是由两种不同成分的导体两端接合成回路时，当两接合点温度不同时，就会在回路内产生热电流。
如果热电偶的工作端与参比端存有温差时，显示仪表将会指示出热电偶产生的热电势所对应的温度值。
热电偶的热电动热将随着测量端温度升高而增长，它的大小只与热电偶材料和两端的温度有关，与热电极的长度、直径无关。
各种热电偶的外形常因需要而极不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等主要部分组成。
主要技术特性测量范围及基本误差限注：t为感温元件实测温度值(℃)热电偶时间常数热电偶公称压力：一般是指在工作温度下保护管所能承受的静态外压而破裂。
热电偶最小插入深度：应不小于其保护套管外径的8－10倍(特列产品例外)绝缘电阻：当周围空气温度为15－35℃，相对湿度＜80％时绝缘电阻≥5兆欧(电压100V)。
具有防溅式接线盒的热电偶，当相对温度为93± 3℃时，绝缘电阻≥0.5兆欧(电压100V)高温下的绝缘电阻：热电偶在高温下，其热电极(包括双支式)与保护管以及双支热电极之间的绝缘电阻(按每米计)应大于下表规定的值。
K型热电偶概述K型热电偶作为一种温度传感器，K型热电偶通常和显示仪表，记录仪表和电子调节器配套使用。
热电偶编辑K型热电偶分度表K 参考端温度：0℃整10度μν值℃0102030405060708090 003977981203161120222436285032663681 1004095450849195327573361376539693973387737 200813785378938934197451015110560109691138111793 30012207126231303913456138741429214712151321555215974 40016395168181724117664180881851318938193631978820214 50020640210662149321919223462277223198236242405024476 60024902253272575126176265992702227445278672828828709 70029128295472996530383307993121431629320423245532866 80033277336863409534502349093531435718361213652436925 90037325377243812238519389153931039703400964048840879 100041269416574204542432428174320243585439684434944729 110045108454864586346238466124698547356477264809548462 120048828491924955549916502765063350990513445169752049 13005239852747530935343953782541255446654807N型热电偶分度表N 参考端温度：0℃整10度μν值℃0102030405060708090 00261525793106513401619190221892480 1002774307233743680398943024618493752595585 2005913624565796916725575977941828886378988 300934196961005410413107741113611501118671223412603 40012974133461371914094144691484615225156041598416336 50016748171311751517900182861867219059194471983520224 6002061321003213932178422175225662295823350237422413470024527249192531225705260982649126883272762766928062 80028455288472923929632300243041630807311993159031981 90032371327613315133541339303431934707350953548235869 100036256366413702737411377953817938562389443932639706 110040087404664084541223416004197642352427274310143474 120043846442184458844958453264569446060464254678947152 130047513E型热电偶分度表E 参考端温度：0℃整10度μν值℃0102030405060708090 0059111921801241930473683432949835646 10063176996768383779078978710501112221194912681 20013419141611490915661164171717817942187101948120256 30021033218142259723383241712496125754265492734528143 40028943297443054631350321553296033767345743538236190 50036999378083942640236410454185342662434704427845085 60045085458914669747502483064910949911507135151352312 70053110539075470355498562915708357873586635945160237 80061022618066258863368641476492465700664736724568015 90068783695497031371075718357259373350741047485775608 100076358J型热电偶分度表J 参考端温度：0℃整10度μν值℃0102030405060708090 0050710191536205825853115364941864725 10052685812635969077457800885609113966710222 2001077711332118871244212998135531410814663152171577130016325168791743217984185371908919640201922074321295 40021846223972294923501240542460725161257162627226829 50027388279492851129075296423021030782313563193332513 60033096336833427334867354643606636671372803789338510 70039130397544038241013416474228342922435634420744852 80045498461444679047434480764871649354499895062151249 90051875524965311553729543215494855553561555675357349 100057942585335912159708602936087661459620396261963199 110063777643556493365510660876666467240678156839068964 120069536T型热电偶分度表T 参考端温度：0℃整10度μν值℃0102030405060708090 003917891196161120352467290833573813 1004277474952275712620467027207771882358757 200928698201036010905114561201112572131371370714281 300148601544316030166211721717816S型热电偶分度表S 参考端温度：0℃整10度μν值℃0102030405060708090 0055113173235299365432502573 10064571979587295010291109119012731356 2001440152516111698178518731962205121412232 3002323241425062599269227862880297430693164 4003260335634523549364537433840393840364135 5004234433344324532463247324832493350345136 60052375339544255445648575158555960606461697006274638064866592669968056913702071287236 8007345745475637672778278928003811482258336 9008448856086738786889990129126924093559470 10009585970098169932100481016510282104001051710635 110010754108721099111110112291134811467115871170711827 120011947120671218812308124291255012671127921291313034 130013155132761339713519136401376113883140041412514247 140014368144891461014731148521497315094152151533615456 150015576156971581715937160571617616296164151653416653 160016771168901700817125172451736017477175941771117826 R型热电偶分度表R 参考端温度：0℃整10度μν值℃0102030405060708090 0054111171232296363431501573 10064772380087995910411124120812941381 2001469155816481739183119232017211222072304 3002401249825972696279628962997309932013304 4003408351236163721382739334040414742554363 5004471458046904800491050215133524553575470 6005583569758125926604161576273639765076625 7006743686169807100722073407461758377057827 8007950807381978321844685718697882389509077 9009205933394619590972098509980101111024210374 100010506106381077110905110391117311307114421157811714 110011850119861212312260123971253512673128121295013089 120013228133671350713646137861392614066142071434714488 130014629147701491115052151931533415475156161575815899 140016040161811632316464166051674616887170281716917310 150017451175911773217872180121815218292184311857118710 160018849189881912619264194021954019677198141995120087170020222203562048820620207492087721003B型热电偶分度表B 参考端温度：0℃整10度μν值℃010203040506070809000-2-3-2026111725 100334353657892107123140159 200178199220243266291317344372401 300431462494529561596632669707746 40078682787091395710021048109511431192 5001241129213441397145015051560161716741732 6001791185119121974203621002164223022962363 7002430249925692639271027822855292830033078 8003154323133083387346635463626370837903873 9003957404141264212429843864474456246524742 10004833492450165109520252975391548755835680 11005777587559736073617262736374647565776680 12006783688769917096720273087414752176287736 13007845795380638172828383938504861687278839 14008952906591789291940595199634974898639979 150010094102101032510441105581067410790109071102411141 160011257113741149111608107251184211959120761219312310 170012436125431265912776128921300813124132391335413470 1800135851369913814钨铼5-钨铼26热电偶分度表W5/26 参考端温度：0℃整10度μν值℃0102030405060708090 00135272412554699845994114412961001451160717661925208722502415258127492919 2003089326134353609378539624141432045004682 3004864504752315416560257885976616463526541 4006731692271137304749676887881807482688461 5008655885090449239943496299824100201021510411 60010606108021099711193113881158411779119741216912364 70012559127531294813142133361353013723139161410914302 80014494146861487815069152601545115641158311602016209 90016397165851677316960171471733317519177041788918074 100018257184411862318806189871916919349195291970919888 110020066202442042220598207752095021125213002147421647 120021820219922216322334225052267422844230122318023347 130023514236802384624011241752433924502246652482724988 140025149253092546825627257852594326100262572641326568 150026723268772703027183273352748727638277882793828087 160028236283842853128678288242897029115292592940329546 170029688298302997130112302523039130530306683080630943 180031079312143134931483316173175031882320143214532275 190032404325333266132789329153304133167332913341533538 200033660337823390334023341423426034378344953461134726 210034840349533506635177352883539835506356143572135827 220035932360363613936241363413644136540366373673336829 23003692337015钨铼3-钨铼25热电偶分度表W3/25 参考端温度：0℃整10度μν值℃0102030405060708090 00981993054155286447658881015 1001145127314141554169618401988213722902445 20026022761292330873253342035903761393541103004286446446444825500851925377556357515940 4006129632065126705689870937288748476817879 5008077827584758675887590769277947996819883 60010086102891049210695108991110311307115111171511920 70012124123291253412738123431314713352135571376113966 80014171143761458014785149891519415398156011580516008 90016211164141661716819170211722317424176251782618026 100018226184261862518824190231922119419196161981320009 110020206204012059720791209862118021373215662175921951 120022143223342252522715229052309423283234712365923846 130024033242202440624591247762496125145253282551125693 140025875260572623826418265982677726956271342731227489 150027666278422801828193283682854228715288882906129233 160029404295752974529914300833025230419305873075330919 170031085312493141331577317403190232063322243238432543 180032702328603301733174333303348533639337923394534097 190034248343983454734695348433498935135352793542335566 200035707358483598736126362633639936535366683680136933 210037063371923731937446375713769437816379373805638174 220038290384043851738628387383884538951390553915839258 23003925639453热电阻编辑Pt100型热电阻分度表Pt100 R(0℃)=100.00Ω 整10度电阻值Ω℃0102030405060708090 0100.00103.9107.79111.67115.54119.4123.24127.08130.9134.71 100138.51142.29146.07149.83153.58157.33161.05164.77168.48172.17 200175.86179.53183.19186.84190.47194.1197.71201.31204.9208.48300212.05215.61219.15222.68226.21229.72233.21236.7240.18243.64 400247.09250.53253.96257.38260.78264.18267.56270.93274.29277.64 500280.98284.3287.62290.92294.21297.49300.75304.01307.25310.49 600313.71316.92320.12323.3326.48329.64332.79335.93339.06342.18 700345.28348.38351.46354.53357.59360.64363.67366.7369.71372.71 800375.70378.68381.65384.6387.55390.48Pt10型热电阻分度表Pt10 R(0℃)=10.00Ω 整10度电阻值Ω℃0102030405060708090 010.00010.39010.77911.16711.55411.94012.32412.70813.09013.471 10013.85114.22914.60714.98315.35815.73316.10516.47716.84817.217 20017.58617.95318.31918.68419.04719.41019.77120.13120.49020.448 30021.20521.56121.91522.26822.62122.97223.32123.67024.01824.364 40024.70925.05325.39625.73826.07826.41826.75627.09327.42927.764 50028.09828.43028.76229.09229.42129.74930.07530.40130.72531.049 60031.37131.69232.01232.33032.64832.96433.27933.59333.90634.218 70034.52834.83835.14635.45335.75936.06436.36736.67036.97137.271 80037.57037.86838.16538.46038.75539.048Cu50型热电阻分度表Cu50 R(0℃)=50.000Ω 整10度电阻值Ω℃0102030405060708090 050.00052.14454.28556.42658.56560.70462.84264.98167.12069.259 10071.40073.54275.68677.83379.98282.134Cu100型热电阻分度表Cu100 R(0℃)=100.00 整10度电阻值Ω℃0102030405060708090 0100.00104.29108.57112.85117.13121.41125.68129.96134.24138.52 100142.80147.08151.37155.67159.96164.27。
