循环球式动力转向器的检修作者：张志强来源：《农机使用与维修》2014年第02期循环球式动力转向器常用于农用车辆的动力转向系统，它综合了以前机械式和分支式转向器的优点，直接把液压系统设计在转向器上，使转向系统的结构更加紧凑，转向行程比机械式小得多，而且省力。
这里介绍循环球式动力转向器的检修要点。
1．转向器的解体循环球式动力转向器总成包括有循环球式转向器和动力转向控制机构两部分，解体时应注意二者之间的动作关系，以便于检查零件损坏情况，排除故障，并重新装复。
（1）取出转向臂轴。
先拧下动力转向器侧盖上的6个紧固螺栓，再用铜棒轻轻敲打转向臂轴的端头，顶出侧盖总成；从侧盖侧取出转向臂轴齿扇总成，使转向螺母呈自由状态，取出转向臂轴时不要让花键划伤转向臂轴油封。
（2）拆卸转向螺母。
先拧下动力转向器阀体上的4个紧固螺栓，再用铜棒轻轻敲打阀体，使阀体与外壳分离，从外壳中取出阀芯和转向螺母总成。
解体转向螺母、转向螺杆和循环球总成，事先可试一下，如无异常响声和异常现象可不必解体。
解体时，先拧下固定循环球导管夹的螺钉并拆下导管夹，取出循环球导管；一手握住转向螺母，一手缓慢地转动转向螺杆，挤出全部循环钢球，即可使转向螺母与转向螺杆脱开；如果不能脱开，就是滚道里还有钢球，只要里面还有一粒钢球，转向螺母也不能拆下，拆卸时不要丢失钢球等零件。
（3）阀芯的解体：先从阀芯总成上端取下防尘盖，拧松阀芯上盖防松螺母，旋下阀芯上盖；顶出扭杆上端和下端的两个连接销，将阀芯解体；即可拆散扭杆、阀芯、阀套、转向螺杆、隔套和轴承。
2．循环球式转向器的检查（1）转向器壳体的检修：若壳体、侧盖产生裂纹，应更换。
（2）转动螺杆与转向螺母的维修。
转向螺杆与转向螺母的钢球滚道无疲劳磨损、划痕等耗损，钢球与滚道的配合间隙不得大于0.10 mm。
转向螺杆若产生隐伤、滚道疲劳剥落、三角键有台阶形损伤或扭曲，应更换。
（3）摇臂轴的检修。
摇臂若产生裂纹应更换，不许焊修。
目录概述原理简述机械原理液压原理旋转阀原理平衡状态转向状态回味状态铭牌说明自动调整卸压阀的作用自动卸压阀的结构及原理转向机构图自动卸压阀工作原理右转向卸压阀左转向卸压阀自动卸压阀产品首次使用说明自动卸荷阀的维修与调整左转向卸压机构复位右转向卸压机构复位预防性维护保养常识工作用油换油周期输出轴齿扇与齿条的间隙调整防尘罩与防尘封特别注意事项动力转向器的分解简介输出轴（臂轴）的拆卸活塞（转向螺母）的拆卸与分解外壳及侧盖分解阀体与转向螺杆的分解上盖的分解清洁和检查动力转向器的再装配阀体与螺杆的装配上盖总成装配阀体总成装配螺杆和螺母装配阀体与外壳装配侧盖及转向垂臂总成与外壳装配齿条齿扇啮合间隙调整方法动力转向器装上汽车螺栓紧固扭矩表故障检修常见故障排出方法附专用工具动力转向器零部件分解汽车动力转向器，是针对中型、重型汽车设计的液压整体动力转向器。
根据汽车的前轴负荷选择使用：前轴负荷3500Kg 的可用E 、M 系列，4000Kg 的可用B 系列，5500Kg 的可用A 系列，6500Kg 的可用C 系列，7500Kg 的可用G 系列，8000Kg 的可用D 系列。

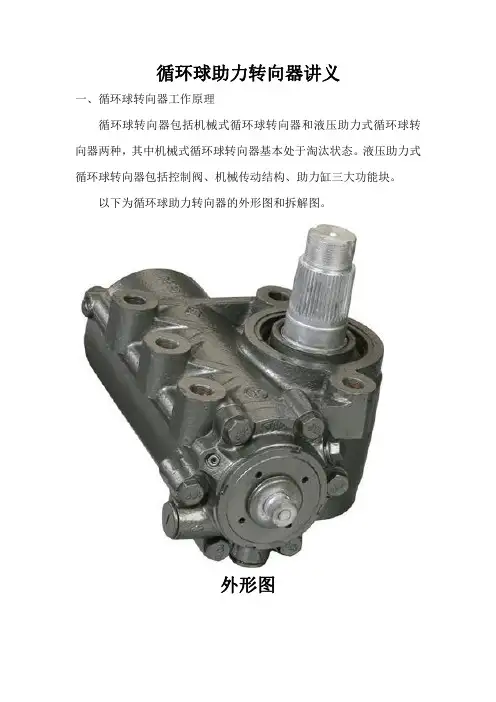

动力转向器集机械传动，液压传动和控制阀于一个独立的并兼作液压油缸的壳体内。
故称之谓整体式动力转向器。
各种型号的动力转向器，其结构相似，其差别主要在于：输出扭矩大小不同，在汽车上的安装位置和转向臂轴（输出轴）伸向不同，方向操纵左右置不同。
动力转向器的输入轴（阀芯）与转向管柱系统以花键连接，并通过转向器内一对螺旋传动副（转向螺杆与螺母）和齿条齿扇副传递转向力。
转向螺母兼有助力活塞功能。
力的大小和方向由转阀控制。
动力转向器的动力来源于液压转向泵。
原理简述动力转向器均由机械部分和液压部分组成。
实际的转向是由机械和液压两部分公共作用完成。
机械部分的目的是让来自于汽车方向盘上的力按正确的路线传递，即输入轴→转向螺杆→转向螺母→转向臂轴并减速。
液压部分的目的是使方向盘的操纵轻便灵活，并提高操纵稳定性。
