第六章闭式自动喷水灭火系统

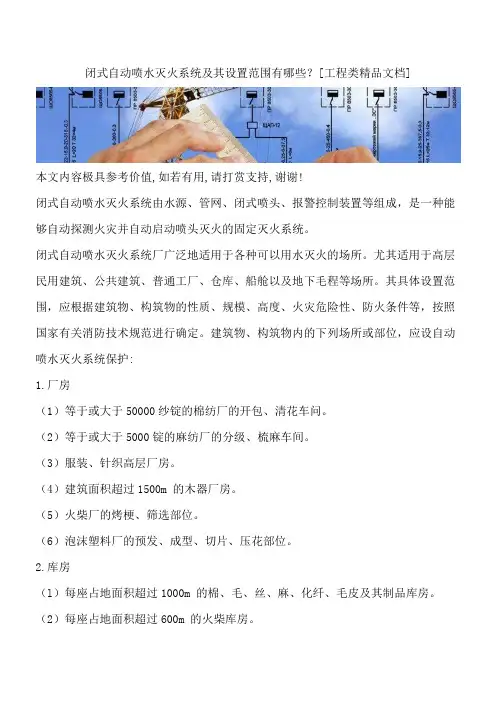

闭式自动喷水灭火系统及其设置范围有哪些？[工程类精品文档]本文内容极具参考价值,如若有用,请打赏支持,谢谢!闭式自动喷水灭火系统由水源、管网、闭式喷头、报警控制装置等组成，是一种能够自动探测火灾并自动启动喷头灭火的固定灭火系统。

闭式自动喷水灭火系统厂广泛地适用于各种可以用水灭火的场所。

尤其适用于高层民用建筑、公共建筑、普通工厂、仓库、船舱以及地下毛程等场所。

其具体设置范围，应根据建筑物、构筑物的性质、规模、高度、火灾危险性、防火条件等，按照国家有关消防技术规范进行确定。

建筑物、构筑物内的下列场所或部位，应设自动喷水灭火系统保护:1.厂房（1）等于或大于50000纱锭的棉纺厂的开包、清花车问。

（2）等于或大于5000锭的麻纺厂的分级、梳麻车间。

（3）服装、针织高层厂房。

（4）建筑面积超过1500m的木器厂房。

（5）火柴厂的烤梗、筛选部位。

（6）泡沫塑料厂的预发、成型、切片、压花部位。

2.库房（l）每座占地面积超过1000m的棉、毛、丝、麻、化纤、毛皮及其制品库房。

（2）每座占地面积超过600m的火柴库房。

（3）建筑面积超过500m的可燃物品地下库房。

（4）可燃、难燃物品的高架库房和高层库房（冷库、高层卷烟成品库房除外）。

（5）省级以上或藏书量超过1O万册图书馆的书库。

（6）省级邮政楼的邮袋库。

3.单、多层公共建筑（1）超过1500个座位的剧院观众厅、舞台上部（屋顶采用金属构件时）、化妆室、道具室、储藏室、贵宾室。

（2）超过2000个座位的会堂或礼堂的观众厅、舞台上部、储藏室、贵宾室。

（3）超过3000个座位的体育馆、观众厅的吊顶上部、贵宾室、器材间、运动员休息室。

（4）每层面积超过3000m或建筑面积超过9000m的百货商场、展览大厅。

（5）设有空气调节系统的旅馆和综合办公楼内的走道、办公室、餐厅、商店、库房和无楼层服务员的客房。

（6）国家级文物保护单位的重点砖木或木结构建筑。

（7）一飞机发动机试验台的准备部位。

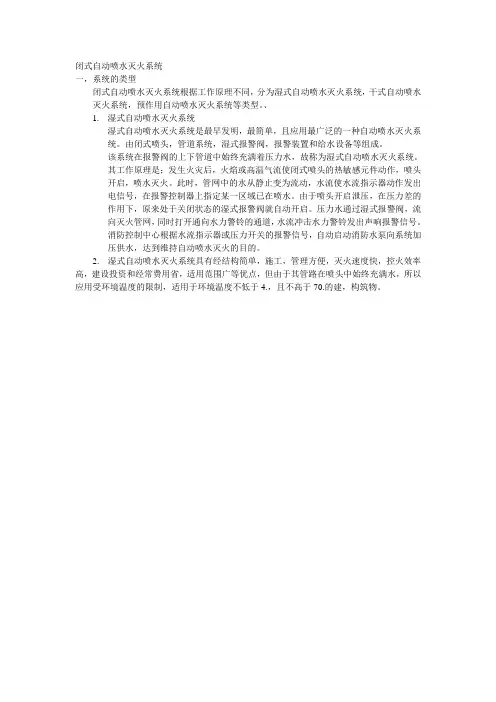

闭式自动喷水灭火系统
一，系统的类型
闭式自动喷水灭火系统根据工作原理不同，分为湿式自动喷水灭火系统，干式自动喷水灭火系统，预作用自动喷水灭火系统等类型。

、
1.湿式自动喷水灭火系统
湿式自动喷水灭火系统是最早发明，最简单，且应用最广泛的一种自动喷水灭火系
统。

由闭式喷头，管道系统，湿式报警阀，报警装置和给水设备等组成。

该系统在报警阀的上下管道中始终充满着压力水，故称为湿式自动喷水灭火系统。

其工作原理是；发生火灾后，火焰或高温气流使闭式喷头的热敏感元件动作，喷头
开启，喷水灭火。

此时，管网中的水从静止变为流动，水流使水流指示器动作发出
电信号，在报警控制器上指定某一区域已在喷水。

由于喷头开启泄压，在压力差的
作用下，原来处于关闭状态的湿式报警阀就自动开启。

压力水通过湿式报警阀，流
向灭火管网，同时打开通向水力警铃的通道，水流冲击水力警铃发出声响报警信号。

消防控制中心根据水流指示器或压力开关的报警信号，自动启动消防水泵向系统加
压供水，达到维持自动喷水灭火的目的。

2. 湿式自动喷水灭火系统具有经结构简单，施工，管理方便，灭火速度快，控火效率高，建设投资和经常费用省，适用范围广等优点，但由于其管路在喷头中始终充满水，所以应用受环境温度的限制，适用于环境温度不低于4.，且不高于70.的建，构筑物。

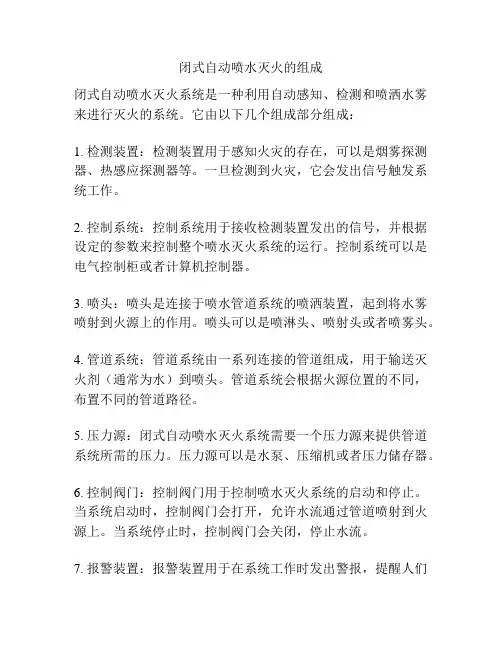

闭式自动喷水灭火的组成
闭式自动喷水灭火系统是一种利用自动感知、检测和喷洒水雾来进行灭火的系统。

它由以下几个组成部分组成：
1. 检测装置：检测装置用于感知火灾的存在，可以是烟雾探测器、热感应探测器等。

一旦检测到火灾，它会发出信号触发系统工作。

2. 控制系统：控制系统用于接收检测装置发出的信号，并根据设定的参数来控制整个喷水灭火系统的运行。

控制系统可以是电气控制柜或者计算机控制器。

3. 喷头：喷头是连接于喷水管道系统的喷洒装置，起到将水雾喷射到火源上的作用。

喷头可以是喷淋头、喷射头或者喷雾头。

4. 管道系统：管道系统由一系列连接的管道组成，用于输送灭火剂（通常为水）到喷头。

管道系统会根据火源位置的不同，布置不同的管道路径。

5. 压力源：闭式自动喷水灭火系统需要一个压力源来提供管道系统所需的压力。

压力源可以是水泵、压缩机或者压力储存器。

6. 控制阀门：控制阀门用于控制喷水灭火系统的启动和停止。

当系统启动时，控制阀门会打开，允许水流通过管道喷射到火源上。

当系统停止时，控制阀门会关闭，停止水流。

7. 报警装置：报警装置用于在系统工作时发出警报，提醒人们
火灾已经发生。

报警装置可以是声音报警器、可视报警灯等。

闭式自动喷水灭火系统的这些组成部分一起协同工作，能够有效地探测和灭火火灾，保障人员生命财产的安全。

自动喷水灭火系统一、自动喷水灭火系统概述自动喷水灭火系统是一种在火灾发生时能够自动喷水灭火的消防设施。

它具有响应迅速、灭火效率高、可靠性强等优点，被广泛应用于各类建筑物和场所，对于保护人民生命财产安全起着至关重要的作用。

二、自动喷水灭火系统的组成（一）洒水喷头作用洒水喷头是自动喷水灭火系统的关键部件之一，其主要作用是在火灾发生时，当环境温度达到一定值时自动破裂，将水均匀地喷洒在保护区域内，进行灭火。

分类（1）按结构形式可分为闭式喷头和开式喷头。

闭式喷头在正常情况下处于关闭状态，当火灾发生时，喷头感温元件受热破裂，打开喷水。

开式喷头则在正常情况下处于开启状态，直接喷水灭火。

（2）按热敏元件可分为玻璃球喷头和易熔合金喷头。

玻璃球喷头通过内部的玻璃球感温，当温度升高时，玻璃球内的液体膨胀，使玻璃球破裂，喷头打开喷水。

易熔合金喷头则是通过易熔合金片感温，当温度升高时，易熔合金片熔化，喷头打开喷水。

选型与布置（1）根据保护区域的火灾危险等级、环境温度、空间高度等因素选择合适的喷头类型和规格。

例如，对于火灾危险等级较高的场所，可选择响应时间指数（RTI）较小的快速响应喷头；对于空间高度较高的场所，可选择大流量喷头或特殊应用喷头。

（2）喷头的布置应符合相关规范要求，确保喷水能够覆盖整个保护区域。

喷头的间距、与障碍物的距离等都需要经过严格计算和设计，以保证灭火效果。

（二）报警阀组作用报警阀组是自动喷水灭火系统的核心部件之一，其主要作用是在火灾发生时，接收水流指示器传来的水流信号，启动并向消防控制中心发出报警信号，同时控制水流的方向和流量，确保灭火用水能够准确地输送到火灾发生区域。

组成报警阀组通常由报警阀、延迟器、水力警铃、压力开关等组成。

（1）报警阀：是报警阀组的核心部件，其作用是在火灾发生时，当水流通过报警阀时，阀瓣开启，向延迟器和水力警铃供水，同时向消防控制中心发出报警信号。

（2）延迟器：其作用是延迟水流进入水力警铃的时间，防止误报警。

第6章自动喷水灭火系统6 自动喷水灭火系统自动喷水灭火系统是一种在发生火灾时，能自动打开喷头喷水灭火并同时发出火警信号的消防灭火设施。

据资料统计，自动喷水灭火系统扑灭初期火灾的效率在97%以上，因此在国外一些国家的公共建筑都要求设置自动喷水灭火系统。

鉴于我国的经济发展状况，目前要求在人员密集不易疏散，外部增援灭火与救生较困难或火灾危险性较大的场所设置自动喷水灭火系统。

6 自动喷水灭火系统自动喷水灭火系统分类及组成闭式自动喷水灭火系统湿式自动喷水灭火系统干式自动喷水灭火系统干湿式自动喷水灭火系统预作用自动喷水灭火系统重复启闭预作用灭火系统自动喷水—泡沫连用灭火系统开式自动喷水灭火系统雨淋系统水幕系统水喷雾灭火系统自动喷水灭火系统自动喷水灭火系统由水源、加压贮水设备、喷头、管网、报警装置等组成。

闭式自动喷水灭火系统特点：采用闭式喷头，平时处于关闭状态，系统相对用水量比较少，造成的水渍损失也比较小。

开式自动喷水灭火系统特点：采用开式喷头，处于常开状态。

出水量大，灭火及时。

为喷头常闭的灭火系统，管网中充满有压水。

当建筑物发生火灾，火点温度达到开启闭式喷头时，喷头出水灭火。

室内发生火情喷头动作喷水水流指示器动作湿式报警阀动作压力开关报警值班室(服务台)末端试验装置水力警铃报警消防控制室启动水泵报告与传递指令湿式自动喷水灭火系统原理流程图１．湿式自动喷水灭火系统湿式自动喷水灭火系统图示1-消防水池；2-消防泵；3-管网；4-控制蝶阀；5-压力表；6-湿式报警阀；7-泄放试验阀；8-水流指示器；9-喷头；10-高位水箱、稳压泵或气压给水设备；11-延时器；12-过滤器；13-水力警铃；14-压力开关；15-报警控制器；16-非标控制箱；17-水泵启动箱；18-探测器；19-水泵接合器图3-9 湿式自动喷水灭火系统图式湿式自动喷水灭火系统由于管网中充有有压水，当渗漏时会损坏建筑装饰和影响建筑的使用。

缺点系统简单、施工方便、节省投资、控火效率高、适用范围广。

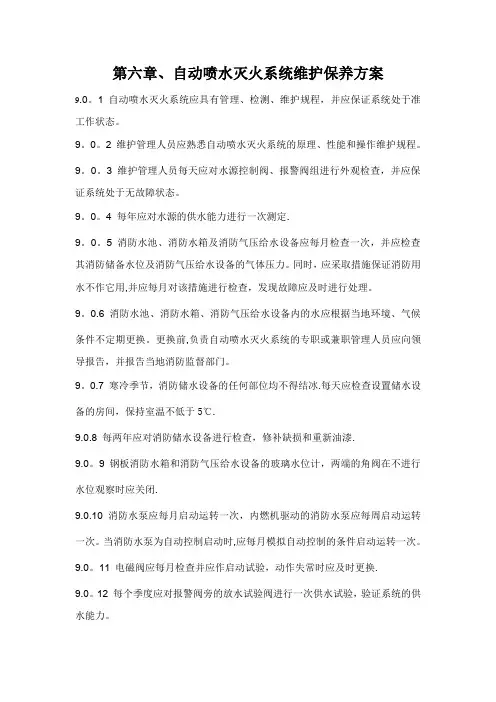

第六章、自动喷水灭火系统维护保养方案9.0。

1 自动喷水灭火系统应具有管理、检测、维护规程，并应保证系统处于准工作状态。

9。

0。

2 维护管理人员应熟悉自动喷水灭火系统的原理、性能和操作维护规程。

9。

0。

3 维护管理人员每天应对水源控制阀、报警阀组进行外观检查，并应保证系统处于无故障状态。

9。

0。

4 每年应对水源的供水能力进行一次测定.9。

0。

5 消防水池、消防水箱及消防气压给水设备应每月检查一次，并应检查其消防储备水位及消防气压给水设备的气体压力。

同时，应采取措施保证消防用水不作它用,并应每月对该措施进行检查，发现故障应及时进行处理。

9。

0.6 消防水池、消防水箱、消防气压给水设备内的水应根据当地环境、气候条件不定期更换。

更换前,负责自动喷水灭火系统的专职或兼职管理人员应向领导报告，并报告当地消防监督部门。

9。

0.7 寒冷季节，消防储水设备的任何部位均不得结冰.每天应检查设置储水设备的房间，保持室温不低于5℃.9.0.8 每两年应对消防储水设备进行检查，修补缺损和重新油漆.9.0。

9 钢板消防水箱和消防气压给水设备的玻璃水位计，两端的角阀在不进行水位观察时应关闭.9.0.10 消防水泵应每月启动运转一次，内燃机驱动的消防水泵应每周启动运转一次。

当消防水泵为自动控制启动时,应每月模拟自动控制的条件启动运转一次。

9.0。

11 电磁阀应每月检查并应作启动试验，动作失常时应及时更换.9.0。

12 每个季度应对报警阀旁的放水试验阀进行一次供水试验，验证系统的供水能力。

9.0.13 系统上所有的控制阀门均应采用铅封或锁链固定在开启或规定的状态. 每月应对铅封、锁链进行一次检查，当有破坏或损坏时应及时修理更换.9.0。

14 室外阀门井中，进水管上的控制阀门应每个季度检查一次,核实其处于全开启状态。

9。

0。

15 消防水泵接合器的接口及附件应每月检查一次，井应保证接口完好、无渗漏、闷盖齐全。

9。

0.16 每两个月应利用末端试水装置对水流指示器进行试验。

第六章自动喷水灭火系统6－1 概述自动喷水灭火系统是一种能自动作用喷水灭火，同时发出火警信号的消防给水系统。

自动喷水灭火系统多设在火灾危险性较大，起火蔓延很快的场所，以与对消防要求较高的建筑物或个别房间，如商场、高层建筑等和大剧院舞台等部位。

一般由消防供水水源、消防供水设备、喷头、消防管网、报警阀、火灾控制器与火灾探测报警控制系统组成。

按喷头平时开阀情况分为闭式和开式两类。

属于闭式的有湿式系统、干式系统、预作用式系统、快速反响系统与自动循环启闭系统等。

属于开式的有水幕系统和雨淋系统。

6－2 闭式自动喷水灭火系统工作原理与主要组成一、闭式自动喷水灭火系统工作原理1、湿式自动喷水灭火系统通常由闭式喷头、湿式报警阀、管网供水设备与供水水源等组成，其系统在报警阀前后管道内始终充满压力水。

适用于布置在温度不低于4℃和不高于70℃的建筑物内，喷头向上向下安装均可。

2、干式自动喷水灭系统由闭式喷头、管道系统、干式报警阀、干式报警控制装置、充气装置、排气设备与供水设施等组成。

适用于布置在环境温度低于低于4℃和高于70℃的建筑物、构筑物内。

喷头宜向上设置。

如果在干式报警阀处的降压过程，使之快速启动，缩短排气时间。

干式自动喷水灭火系统为喷头常闭的灭火系统。

管网中平时不充水，充满有空气或氮气。

当建筑物发生火灾点火温度到达开启闭式喷头时，喷头开启，排气、充水、灭火。

该系统灭火时，需先排气故喷头出水灭火不如湿式系统与时。

但管网中平时不充水，对建筑物装饰无影响，对环境温度也无要求，适用于采暖期长而建筑内无采暖的场所。

3、预作用自动喷水灭火系统由闭式喷头、预作用阀门、管网、报警装置、供水设施、火灾控制器与控制系统组成。

该系统中，干式报警阀之后的管道平时充满压缩气体〔即平时为干式〕，当发生火灾时，与喷头安装在一起的火灾控制器，首先探出火灾并发出声响报警信号，控制器再将报警信号作声光显示的同时，开启报警阀，使消防水进入管网，并在不大于3min的时间内完成管网充水过程〔即变为湿式〕，同时进展火灾初期报警。

闭式自动喷水灭火系统是一种常见的消防设备，主要用于保护建筑物、设备和人员免受火灾的侵害。

这种系统的组成主要包括以下几个部分：
1. 水源：闭式自动喷水灭火系统的水源通常来自建筑物内部的消防水池或市政供水管网。

这些水源需要定期检查和维护，以确保在火灾发生时能够提供足够的水量。

2. 水泵：水泵是闭式自动喷水灭火系统的核心部分，它负责将水源的水输送到喷头。

水泵的性能直接影响到系统的灭火效果，因此需要选择性能稳定、可靠性高的水泵。

3. 管道系统：管道系统是连接水源、水泵和喷头的通道，它需要有足够的强度和耐压性，以承受高压水流的冲击。

同时，管道系统还需要有良好的密封性能，防止水流泄漏。

4. 喷头：喷头是闭式自动喷水灭火系统的关键部件，它负责将水流喷射到火源上。

喷头的设计需要考虑到火源的特性和灭火的需求，例如，一些特殊的火源可能需要使用特殊的喷头。

5. 控制系统：控制系统是闭式自动喷水灭火系统的指挥中心，它负责监控火源的状态，并根据需要启动水泵和喷头。

控制系统通常包括火灾探测器、报警器和控制器等部分。

6. 辅助设备：除了上述主要部分外，闭式自动喷水灭火系统还包括一些辅助设备，例如，用于检测水质的设备、用于维护水泵的设备等。

闭式自动喷水灭火系统的工作原理是：当火灾探测器检测到火源时，它会立即启动报警器，并通过控制系统启动水泵和喷头。

水泵将水源的水输送到喷头，喷头将水流喷射到火源上，从而扑灭火源。

总的来说，闭式自动喷水灭火系统是一种高效、可靠的消防设备，它的组成和工作原理都需要专业的知识和技能。

因此，对于使用和维护这种系统的人员，需要进行专门的培训和考核。

闭式自动喷水灭火系统概要摘要：闭式自动喷水系统在近年来的消防案例中占据重要位置，能在火灾发生的前期发生作用，对扑灭火灾有很重要作用。

笔者结合工作中的案例，对闭式自动喷水系统进行了概要描述。

关键词：闭式自动喷水系统描述Descriptionof The Closed automatic sprinkler system Abstract:Closed automatic sprinkler system, which occupies an important position in recent years in the case of the fire, can play a role in the early stage of fire and play a very important role to put out the fire.The author combines the case of work,describe the Closed automatic sprinkler system summarily.Key words:Closed automatic sprinkler system；Description 闭式自动喷水灭火系统为采用闭式洒水喷头的自动喷水灭火系统，具有良好的灭火效果,而且造价低廉,因此得到广泛使用。

1闭式自动喷水灭火系统分类常用的闭式自动喷水灭火系统有湿式系统、干式系统、干湿式系统和预作用系统4类。

还有一种新型闭式灭火系统，即闭式自动喷水一泡沫联用系统。

1.1湿式系统该系统由闭式洒水喷头、水流指示器、管网、湿式报警阀组以及管道和供水设施等组成，该系统仅有湿式报警阀和必要的报警装置，系统简单,投资低,管理费用少，节约能源,灭火速度快，扑救效率高，是目前灭火世界上应用范围最广的自动灭火系统。

但管道充满压力水，当渗漏时会损坏建筑装饰，因此该系统适用于环境温度4一70℃的建筑物。
