LED同步和异步卡区别

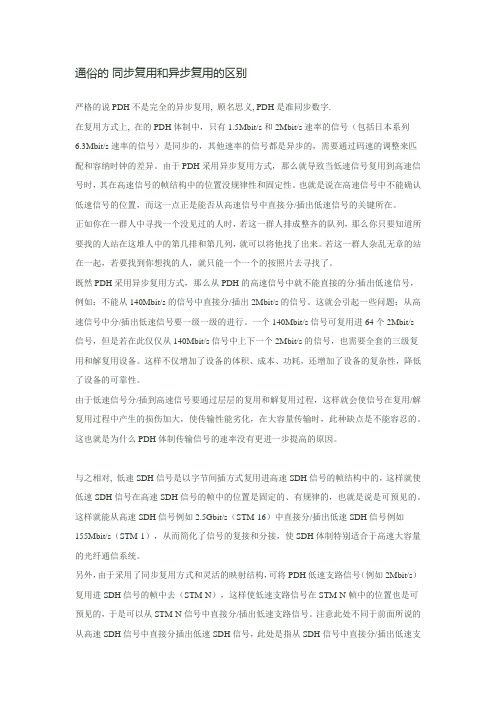

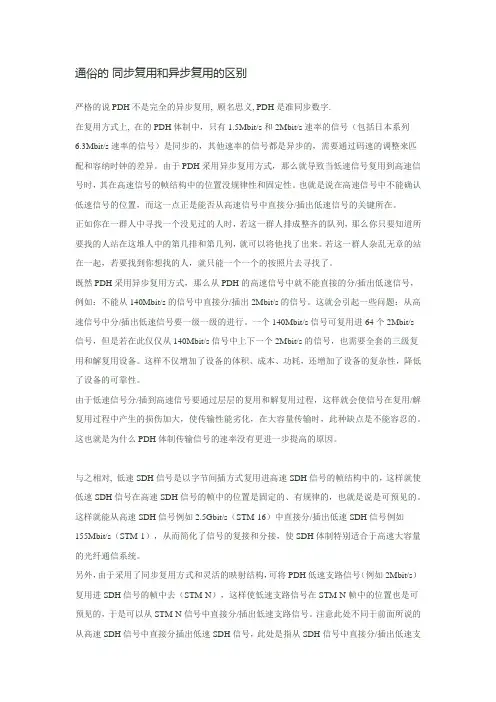

通俗的同步复用和异步复用的区别严格的说PDH不是完全的异步复用, 顾名思义, PDH是准同步数字.在复用方式上, 在的PDH体制中，只有1.5Mbit/s和2Mbit/s速率的信号（包括日本系列6.3Mbit/s速率的信号）是同步的，其他速率的信号都是异步的，需要通过码速的调整来匹配和容纳时钟的差异。

由于PDH采用异步复用方式，那么就导致当低速信号复用到高速信号时，其在高速信号的帧结构中的位置没规律性和固定性。

也就是说在高速信号中不能确认低速信号的位置，而这一点正是能否从高速信号中直接分/插出低速信号的关键所在。

正如你在一群人中寻找一个没见过的人时，若这一群人排成整齐的队列，那么你只要知道所要找的人站在这堆人中的第几排和第几列，就可以将他找了出来。

若这一群人杂乱无章的站在一起，若要找到你想找的人，就只能一个一个的按照片去寻找了。

既然PDH采用异步复用方式，那么从PDH的高速信号中就不能直接的分/插出低速信号，例如：不能从140Mbit/s的信号中直接分/插出2Mbit/s的信号。

这就会引起一些问题：从高速信号中分/插出低速信号要一级一级的进行。

一个140Mbit/s信号可复用进64个2Mbit/s信号，但是若在此仅仅从140Mbit/s信号中上下一个2Mbit/s的信号，也需要全套的三级复用和解复用设备。

这样不仅增加了设备的体积、成本、功耗，还增加了设备的复杂性，降低了设备的可靠性。

由于低速信号分/插到高速信号要通过层层的复用和解复用过程，这样就会使信号在复用/解复用过程中产生的损伤加大，使传输性能劣化，在大容量传输时，此种缺点是不能容忍的。

这也就是为什么PDH体制传输信号的速率没有更进一步提高的原因。

与之相对, 低速SDH信号是以字节间插方式复用进高速SDH信号的帧结构中的，这样就使低速SDH信号在高速SDH信号的帧中的位置是固定的、有规律的，也就是说是可预见的。

这样就能从高速SDH信号例如2.5Gbit/s（STM-16）中直接分/插出低速SDH信号例如155Mbit/s（STM-1），从而简化了信号的复接和分接，使SDH体制特别适合于高速大容量的光纤通信系统。

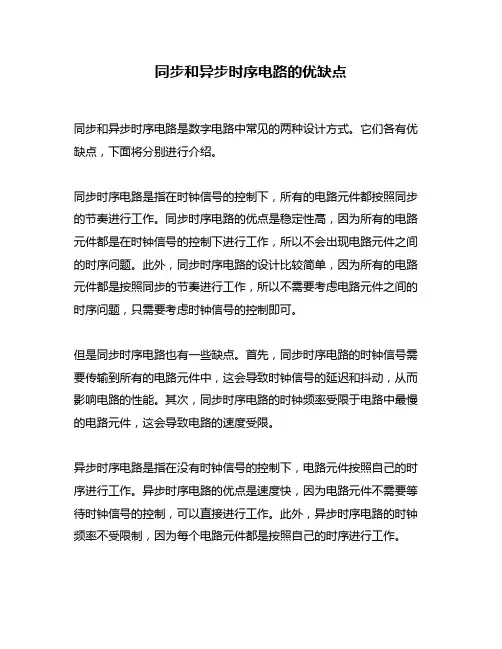

同步和异步时序电路的优缺点同步和异步时序电路是数字电路中常见的两种时序电路设计方式。

它们各自有着优点和缺点，下面将对它们进行详细分析。

同步时序电路是指所有触发器的时钟信号均来自于一个公共的时钟源。

它的优点主要体现在以下几个方面：1. 同步时序电路具有较高的可靠性。

由于所有触发器的时钟信号都是同一个源，因此它们的状态变化是同步的，能够保证各个部分之间的数据传输是有序的，减少了数据的丢失和错误。

2. 同步时序电路具有较低的功耗。

由于所有触发器的时钟信号是同步的，它们的工作时间是重叠的，可以减少部分触发器的工作时间，从而降低功耗。

3. 同步时序电路具有较好的抗干扰能力。

由于时钟信号是统一的，它们在传输过程中对噪声和干扰的容忍度较高，能够有效地抵抗外界干扰。

然而，同步时序电路也存在一些缺点：1. 同步时序电路的设计复杂度较高。

由于所有触发器都需要受到时钟信号的控制，需要进行精确的时序设计和时钟分配，增加了设计的难度和复杂度。

2. 同步时序电路的时钟频率有限。

由于时钟信号需要在整个电路中传输，当电路规模较大时，时钟信号的传输延迟会增加，从而限制了时钟频率的提高。

异步时序电路是指触发器的时钟信号不是来自公共的时钟源，而是根据输入信号的变化进行触发。

它的优点主要体现在以下几个方面：1. 异步时序电路具有较高的灵活性。

由于不受统一的时钟信号控制，可以根据输入信号的变化进行触发，灵活性更强，适用于复杂的数据交互和处理。

2. 异步时序电路的时钟频率不受限制。

由于时钟信号的触发是根据输入信号的变化进行的，不受统一时钟信号的传输延迟影响，因此可以实现较高的时钟频率。

3. 异步时序电路具有较低的延迟。

由于触发信号的传输不需要等待统一的时钟源，因此可以减少延迟，提高电路的响应速度。

然而，异步时序电路也存在一些缺点：1. 异步时序电路的设计复杂度较高。

由于触发信号的变化需要根据输入信号的变化进行触发，需要进行复杂的时序设计和状态分析，增加了设计的难度和复杂度。

同步和异步时序电路的优缺点同步和异步时序电路是数字电路中常用的两种设计方法。

它们在电路的时钟控制和数据传输方面有着不同的优缺点。

同步时序电路是在电路中引入一个时钟信号，以控制各个部件的工作时序。

同步时序电路的优点在于稳定性高，各个部件的工作同步且可靠。

由于同步时序电路的工作时序是由时钟信号确定的，因此各个部件之间的协调和同步非常容易实现。

同步时序电路适用于对时序要求严格的场合，如高速通信、数据存储等领域。

然而，同步时序电路也存在一些缺点。

首先，同步时序电路对时钟信号的要求较高，时钟信号的频率、占空比等参数需要精确控制，否则会导致电路工作不正常。

其次，同步时序电路的设计和调试比较复杂，需要考虑时钟信号的传输延迟、时序冲突等问题。

此外，同步时序电路的时钟频率受限于电路中最慢的部件，可能无法充分发挥其他部件的性能。

与同步时序电路相比，异步时序电路不依赖于时钟信号，而是通过数据本身的变化来控制工作时序。

异步时序电路的优点在于灵活性高，可以根据数据的变化实时调整工作时序，适应不同的工作负载。

此外，异步时序电路不受时钟频率的限制，可以充分发挥各个部件的性能。

然而，异步时序电路也存在一些缺点。

首先，由于异步时序电路没有统一的时钟信号来控制工作时序，各个部件之间的协调和同步比较困难。

因此，在设计和调试异步时序电路时需要考虑时序冲突、冒险等问题，增加了工作的复杂性。

其次，由于异步时序电路的工作时序不固定，可能会导致数据错误和冗余计算，降低电路的性能和效率。

同步时序电路和异步时序电路各有优缺点。

同步时序电路适用于对时序要求严格的场合，稳定性高；而异步时序电路适用于灵活性要求较高的场合，性能较好。

在实际应用中，需要根据具体的需求和设计要求选择适合的时序电路设计方法。

同步、异步？区别大了去了！
一、电磁场的区别
二者最大区别就在于两者转子速度是不是与定子旋转的磁场速度一致，如果转子的旋转速度与定子是一样的，那就叫同步电机，如果不一致，就叫异步电机，具体到性能参数以及应用，两者有很大的区别。

异步电机是定子送入交流电，产生旋转磁场，而转子受感应而产生磁场，这样两磁场作用，使得转子跟着定子的旋转磁场而转动。

其中转子比定子旋转磁场慢，有个转差，不同步所以称为异步电机。

同步电机转子是人为加入直流电形成不变磁场，这样转子就跟着定子旋转磁场一起转而同步，始称同步电机。

二、结构与原理的区别
同步电机和异步电机的定子绕组是相同的，主要区别在于转子的结构。

同步电机的转子上有直流励磁绕组，所以需要外加励磁电源，通过滑环引入电流；
而异步电机的转子是短路的绕组，靠电磁感应产生电流。

三、电机用途上的区别
同步电机大多用在大型发电机的场合；而异步电机则几乎全用在电动机场合。

同步电机可以通过励磁灵活调节功率因数；异步电机的功率因数不可调，因此在一些大的工厂，异步电机应用较多时，可附加一台同步电机做调相机用，用来调节工厂与电网
接口处的功率因数。

但是，由于同步电机造价高，维护工作量大，现在一般都采用电容补偿功率因数。

同步机因为有励磁绕组和滑环，需要操作工人有较高的水平来控制励磁，另外，比起异步电机的免维护来，维护工作量较大；所以，作为电动机时，现在大多选择异步电机。

四、调速方式的区别
异步电机基本调速方法有五种：变磁极对数P、变频率f，变转差率S，改变定子电压、转子回路串接电阻。

同步电机基本调速方法主要有两种：变磁极对数P、变频率f。

同步电机主要运用变频的调速方法。

同步和异步时序电路的优缺点同步和异步时序电路是数字电路中常用的两种时序控制方式。

它们在实际应用中各有优缺点，下面将分别进行介绍。

同步时序电路是指所有时序元件使用的是同一个时钟信号，各个元件在时钟的上升沿或下降沿进行状态转换。

同步时序电路具有以下优点：1. 稳定性好：同步时序电路中所有元件都受到同一个时钟信号的控制，因此元件之间的状态转换是有规律可循的。

这样可以避免由于信号传输延迟等原因引起的不稳定性问题。

2. 可靠性高：同步时序电路中的状态转换是在时钟信号的控制下进行的，所有元件在同一个时刻进行状态转换，因此不会出现因为某个元件状态转换出错而导致整个系统功能失效的情况。

3. 设计灵活性强：同步时序电路中的各个元件之间是通过时钟信号进行同步的，因此可以方便地对系统进行扩展和修改，只需要调整时钟信号的频率或者引入新的时钟信号即可。

然而，同步时序电路也存在一些缺点：1. 时钟频率限制：同步时序电路中所有元件都受到同一个时钟信号的控制，因此时钟频率的选择对整个系统的性能有很大影响。

如果时钟频率过高，会增加系统的功耗和成本；如果时钟频率过低，会降低系统的运行速度。

2. 时钟分配问题：当系统中的元件数量较多时，会出现时钟信号的分配问题。

由于时钟信号需要同时传输到各个元件，因此会增加布线的复杂度和功耗。

异步时序电路是指各个时序元件的状态转换不依赖于统一的时钟信号，而是根据元件自身的输入信号进行控制。

异步时序电路具有以下优点：1. 灵活性强：由于异步时序电路不依赖于统一的时钟信号，因此每个元件的状态转换可以根据需要进行调整，提供了更大的设计灵活性。

2. 节约功耗：异步时序电路只有在需要进行状态转换时才会进行，而不是像同步时序电路那样在每一个时钟周期都进行状态转换。

这样可以节约功耗，提高系统的能效。

3. 抗干扰能力强：由于异步时序电路中各个元件的状态转换不依赖于统一的时钟信号，因此可以减少由于干扰信号对时钟信号的影响，提高系统的抗干扰能力。

基于网口传输的LED同步屏控制系统及其FPGA实现时间：2010-04-14 09:28:44 来源：电子设计工程作者：刘丽莎朱桦韩秀清深圳职业技术学院摘要：介绍一种以FPGA为核心，基于网口传输的全彩高灰度同步LED显示屏控制系统的设计方法。

该设计改变传统设计中低效高成本的信号采集和传送方式，改用实时采集DVI接口显示信号、通过网口传输数据，采用高集成度FPGA和大容量SDRAM，采用信号包复用技术同步传送显示数据和控制数据及高效率的灰度切片算法等新技术，具有成本低、显示面积大、显示稳定、刷新率高等特点。

关键词：DVI；FPGA；百兆网口；同步LED显示屏控制系统；同步动态随机存储器；灰度切片算法LED全彩同步控制系统具有高性能实时显示、节能、环保等优点，成为现代信息发布的重要媒体。

本设计改变传统设计中采集显卡VESA信号接口、使用并行多根总线传送数据的方式，改用采集DVI接口、通过网口传输数据，既节省成本也提高了传输效率和传输质量。

另外，该设计还采用一系列新技术，例如使用高集成度FPGA作为主控制模块、使用大容量SDRAM代替高成本的等容量SRAM、采用信号包复用技术同步传送显示数据和控制数据、采用高效率的灰度切片算法等等。

LED同步屏控制系统具有成本低、显示面积大、显示稳定、刷新率高等特点，是目前市面上非常具有竞争力的显示控制方案。

1 系统原理和结构系统整体架构如图1所示，主要由两部分组成：采样发送板(STR)和现场控制板(FRC)。

通过大规模逻辑及其他组件，实时同步采集计算机输出的显示数据，通过高速缓存、格式转换后，由大容量传输通道传送到LED显示屏现场，最终转换成LED扫描控制信号，在LED 显示屏上实现高清晰的视频、图片、文本等节目内容的显示。

1．1 显示信号采集本设计从电脑的DVI接口采集高清晰显示数据信号。

DVI主要基于转换最小差分信号TMDS(Transition Minimizerl Differential signa-ling)技术来传输数字信号。

异步传输和同步传输的概念同步传输和异步传输的区别1.异步传输和同步传输的概念在计算机网络中，定时的因素称为位同步。

同步是要接收方按照发送方发送的每个位的起止时刻和速率来接收数据，否则会产生误差。

通常可以采用同步或异步的传输方式对位进行同步处理。

同步传输方式中发送方和接收方的时钟是统一的、字符与字符间的传输是同步无间隔的。

异步传输方式并不要求发送方和接收方的时钟完全一样，字符与字符间的传输是异步的。

异步传输是面向字符的传输，而同步传输是面向比特的传输。

异步传输的单位是字符而同步传输的单位是桢。

异步传输通过字符起止的开始和停止码抓住再同步的机会，而同步传输则是以数据中抽取同步信息。

异步传输对时序的要求较低，同步传输往往通过特定的时钟线路协调时序。

异步传输相对于同步传输效率较低。

2.同步传输和异步传输的区别异步传输是面向字符的传输，而同步传输是面向比特的传输。

异步传输的单位是字符，而同步传输的单位是桢。

异步传输通过字符起止的开始和停止码抓住再同步的机会，而同步传输则是以数据中抽取同步信息。

异步传输对时序的要求较低，同步传输往往通过特定的时钟线路协调时序。

异步传输相对于同步传输效率较低。

同步传输方式中发送方和接收方的时钟是统一的、字符与字符间的传输是同步无间隔的。

异步传输方式并不要求发送方和接收方的时钟完全一样，字符与字符间的传输是异步的。

在网络通信过程中，通信双方要交换数据，需要高度的协同工作。

为了正确的解释信号，接收方必须确切地知道信号应当何时接收和处理，因此定时是至关重要的。

在计算机网络中，定时的因素称为位同步。

同步是要接收方按照发送方发送的每个位的起止时刻和速率来接收数据，否则会产生误差。

通常可以采用同步或异步的传输方式对位进行同步处理。

3.同步传输和异步传输的特点异步传输的特点：异步传输模式（AsynchronousTransferMode，缩略语为ATM），又叫信息元中继。

异步传输模式（ATM）在ATM参考模式下由一个协议集组成。
