车辆电工复习思考题

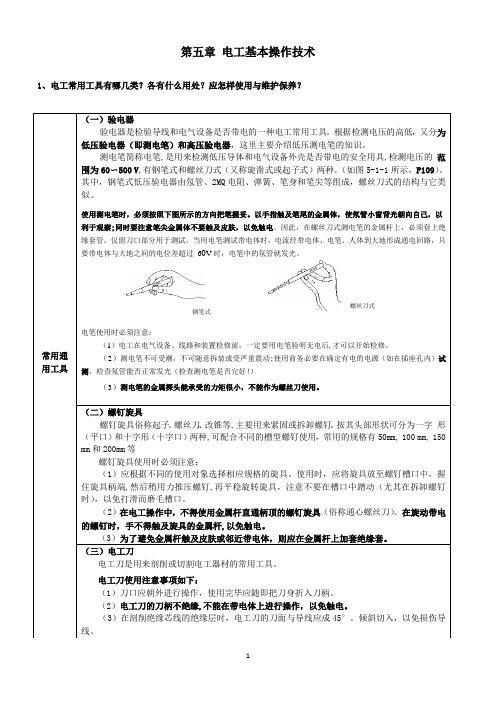

第五章电工基本操作技术1、电工常用工具有哪几类？各有什么用处？应怎样使用与维护保养？常用通用工具（一）验电器验电器是检验导线和电气设备是否带电的一种电工常用工具。

根据检测电压的高低，又分为低压验电器（即测电笔）和高压验电器，这里主要介绍低压测电笔的知识。

测电笔简称电笔,是用来检测低压导体和电气设备外壳是否带电的安全用具,检测电压的范围为60〜500 V,有钢笔式和螺丝刀式（又称旋凿式或起子式）两种。

（如图5-1-1所示，P109）。

其中，钢笔式低压验电器由氖管、2MQ电阻、弹簧、笔身和笔尖等组成，螺丝刀式的结构与它类似。

使用测电笔时，必须按照下图所示的方向把笔握妥。

以手指触及笔尾的金属体，使氖管小窗背光朝向自己，以利于观察;同时要注意笔尖金属体不要触及皮肤，以免触电。

因此，在螺丝刀式测电笔的金属杆上，必须套上绝缘套管，仅留刀口部分用于测试。

当用电笔测试带电体时，电流经带电体、电笔、人体到大地形成通电回路，只要带电体与大地之间的电位差超过60V时，电笔中的氖管就发光。

电笔使用时必须注意：（1）电工在电气设备、线路和装置检修前，一定要用电笔验明无电后,才可以开始检修。

（2）测电笔不可受潮，不可随意拆装或受严重震动;使用前务必要在确定有电的电源（如在插座孔内）试测，检查氖管能否正常发光（检查测电笔是否完好！）（3）测电笔的金属探头能承受的力矩很小，不能作为螺丝刀使用。

（二）螺钉旋具螺钉旋具俗称起子、螺丝刀、改锥等,主要用来紧固或拆卸螺钉。

按其头部形状可分为一字形（平口）和十字形（十字口）两种,可配合不同的槽型螺钉使用，常用的规格有50mm, 100 mm, 150 mm和200mm等螺钉旋具使用时必须注意：（1）应根据不同的使用对象选择相应规格的旋具。

使用时，应将旋具放至螺钉槽口中，握住旋具柄端,然后稍用力推压螺钉,再平稳旋转旋具，注意不要在槽口中蹭动（尤其在拆卸螺钉时），以免打滑而磨毛槽口。

（2）在电工操作中，不得使用金属杆直通柄顶的螺钉旋具（俗称通心螺丝刀）。

项目四习题与思考题答案1.简述串激直流电动机的工作原理。

（1）电磁转矩的产生它是根据带电导体在磁场中受到电磁力作用的这一原理而制成的。

其工作原理见图4-9。

根据安培定律，可以推导出直流电动机通电后所产生的电磁转矩M与磁极的磁通量Φ及电枢电流Is之间的关系：M＝C mΦIs式中，C m为电动机的结构常数，它与电动机磁极对数P、电枢绕组导线总根数Z及电枢绕组电路的支路对数a有关，即C m=PZ/2πa。

根据上述原理分析，电枢在电磁力矩M作用下产生转动，由于绕组在转动同时切割磁力线而产生感生电动势，并根据右手规则判定其方向与电枢电流Is的方向相反，故称反电动势E f。

反电动势E f与磁极的磁通量Φ和电枢的转速n成正比，即E f=C eΦn式中的C e为电机的结构常数。

由此可推出电枢回路的电压平衡方程式，即U＝E f+IsRs当负载变化时，电动机能通过转速、电流和转矩的自动变化来满足负载的需要，使之能在新的转速下稳定工作。

因此直流电动机具有自动调节转矩功能。

2.电磁控制强制啮合式起动机电磁开关中的吸拉线圈和保持线圈，在起动前后其电流方向有无变化?为什么?（1）吸引线圈：起动前和起动后的电流方向相反。

（2）保持线圈：起动前和起动后的电流方向相同吸引线圈在起动的一瞬间和保位线圈共同产生磁力通过拨叉将主动齿轮拨出，起动以后，吸引线圈对保位线圈退磁，使主动齿轮回位3.滚柱式、摩擦片式和弹簧片式三种离合器各有那些优缺点?滚柱式离合器具有结构简单、坚固耐用、体积小、重量轻、工作可靠等优点，因此得到广泛采用。

其不足是不能用于大功率起动机上。

摩擦片式离合器具有传递大转矩，防止超载损坏起动机的优点，多用在大功率起动机上。

但由于摩擦片容易磨损而影响起动性能，需要经常检查、调整或更换摩擦片。

此外，这种离合器结构比较复杂，耗用材料较多，加工费时，而且不便于维修。

弹簧式离合器具有结构简单、制造工艺简单、成本低等优点，但由于驱动弹簧所需圈数较多，使其轴向尺寸增大。

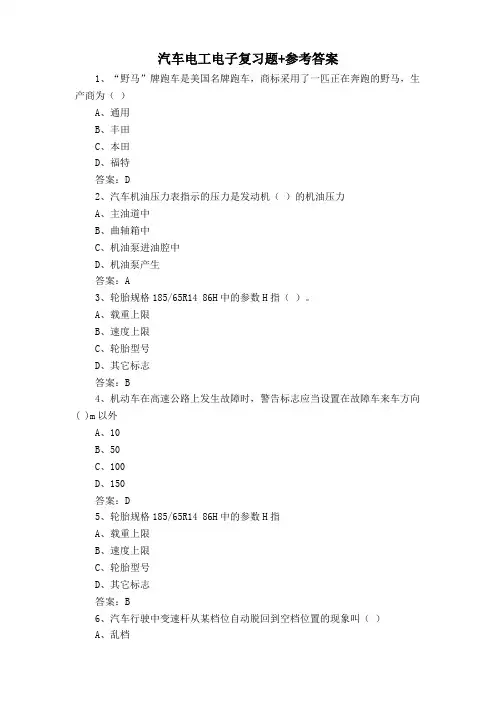

汽车电工电子复习题+参考答案1、“野马”牌跑车是美国名牌跑车，商标采用了一匹正在奔跑的野马，生产商为（）A、通用B、丰田C、本田D、福特答案：D2、汽车机油压力表指示的压力是发动机（）的机油压力A、主油道中B、曲轴箱中C、机油泵进油腔中D、机油泵产生答案：A3、轮胎规格185/65R14 86H中的参数H指（）。

A、载重上限B、速度上限C、轮胎型号D、其它标志答案：B4、机动车在高速公路上发生故障时，警告标志应当设置在故障车来车方向( )m以外A、10B、50C、100D、150答案：D5、轮胎规格185/65R14 86H中的参数H指A、载重上限B、速度上限C、轮胎型号D、其它标志答案：B6、汽车行驶中变速杆从某档位自动脱回到空档位置的现象叫（）A、乱档B、跳档C、挂档D、摘档答案：B7、汽车的传动系统通常用离合器，变速器，驱动桥和（）组成A、发动机B、万向节C、曲轴连杆D、悬架答案：B8、在变速器的操纵机构中，防止同时挂入两个档位的锁止装置是（）A、自锁装置B、互锁装置C、倒档锁D、前进锁答案：B9、发动机的动力经离合器首先传给（）A、传动器B、手制动器C、变速器D、无级变速器答案：C10、当车辆出现质量问题需要经销商更换时，必须提供（）A、三包凭证B、购车发票C、行驶证D、AB都要答案：D11、英国车厂劳斯莱斯现在在哪个集团旗下A、奔驰B、宝马C、通用D、大众答案：B12、国际上汽车零部件分为哪几类?A、普通件,特殊件B、汽车厂组装用配套件,纯正件和专厂件C、纯正件,非纯正件和进口件D、专厂件,特殊件和普通件答案：B13、下面那些是东风雪铁龙系列的车型A、赛纳B、欧宝C、君威D、307答案：A14、会车让行的原则有（）A、小车让大车B、轻车让重车C、后车让先车D、ABC都是答案：D15、（）不属于照明灯A、近光灯B、远光灯C、转向灯D、倒车灯答案：C16、轿车车型的划分是依据（）为标准的。

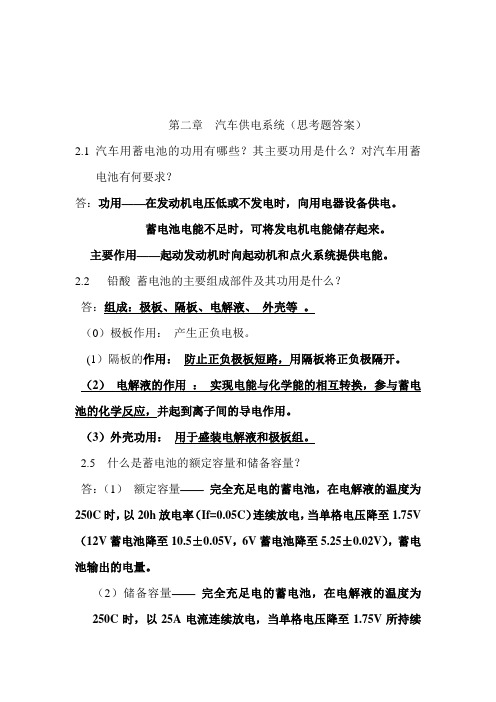

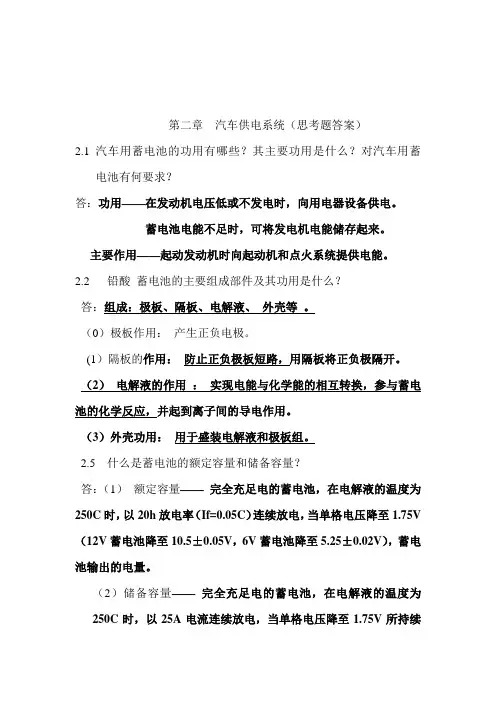

第二章汽车供电系统（思考题答案）2.1汽车用蓄电池的功用有哪些？其主要功用是什么？对汽车用蓄电池有何要求？答：功用——在发动机电压低或不发电时，向用电器设备供电。

蓄电池电能不足时，可将发电机电能储存起来。

主要作用——起动发动机时向起动机和点火系统提供电能。

2.2 铅酸蓄电池的主要组成部件及其功用是什么？答：组成：极板、隔板、电解液、外壳等。

（0）极板作用：产生正负电极。

(1）隔板的作用：防止正负极板短路，用隔板将正负极隔开。

（2）电解液的作用：实现电能与化学能的相互转换，参与蓄电池的化学反应，并起到离子间的导电作用。

（3）外壳功用：用于盛装电解液和极板组。

2.5 什么是蓄电池的额定容量和储备容量？答：（1）额定容量——完全充足电的蓄电池，在电解液的温度为250C时，以20h放电率（If=0.05C）连续放电，当单格电压降至1.75V （12V蓄电池降至10.5±0.05V，6V蓄电池降至5.25±0.02V），蓄电池输出的电量。

（2）储备容量——完全充足电的蓄电池，在电解液的温度为250C时，以25A电流连续放电，当单格电压降至1.75V所持续的时间，其单位为min.。

2.6 为什么工业用硫酸和普通水不能用于蓄电池？答：因为工业用硫酸和普通水中含铜、铁等杂质比较多，会加速蓄电池自放电，所以不能用蓄电池。

2.8汽车交流发电机的功用是什么？有哪几部分组成？各起什么作用？答：（1）（在工作时）向除起动机以外的所有电气设备提供电能，并向蓄电池充电，补充消耗的电能。

（2）组成：转子、定子、整流器和端盖（四部分）（3）转子作用：产生励磁磁场。

定子功用：产生三相交流电动势。

整流器作用：将交流电变换成直流电。

（4）端盖的作用：固定转子。

第三章起动机3.2 直流电动机的基本组成是什么？工作过程如何？答：组成机壳、磁极、电枢、换向器、电刷等。

工作过程起动时控制装置通过传动拨叉将驱动轮沿花键槽推出，与发动机飞轮啮合。

第六章客车车辆构造基本知识1.铁路车辆按用途分为哪几类？每类常用车种有哪些？答：客车分运送旅客、为旅客服务和特殊用途等3种车辆。

—、运送旅客的车辆1.硬座车——旅客座位为半硬制品（如泡沫塑料）或木制品的座车。

相对的两组座椅中心距离在1800 mm 以下的座车。

2.软座车——旅客座位及靠垫设有弹簧装置，相对的两组座椅中心距离在1800 mm以上的座车。

3.硬卧车——卧铺为三层，铺垫为半硬制品（如泡沫塑料）或木制品的，卧室为敞开式或半敞开式的卧车。

4.软卧车——卧铺为二层，铺垫有弹簧装置，卧室为封闭式单间，单间定员不超过四人的卧车。

5.合造车——一辆车上同时设有两种或两种以上用途的车内设备的车辆6.双层客车——设有上、下两层客室的座车或卧车。

7.简易客车——设有简易设备的客车。

8.代用客车——用货车改装的代替客车使用的车辆。

如代用座车、代用行李车等二、为旅客服务的车辆1.餐车——供旅客在旅行中饮食就餐用的车辆。

车内设有厨房、餐室及储藏室（同时还有小卖部）等设备。

2.行李车——供运输旅客行李及物品的车辆。

车内设有行李间及办公室等设备。

三、特种用途的车辆1.邮政车——供运输邮件使用的车辆，设有邮政间及邮政员办公室等设备。

常固定编挂于旅客列车中。

2.公务车——供国家机关人员到沿线检查工作时办公用的专用车辆。

3.卫生车——专供运送伤病员使用的车辆，车内设有简单的医疗设备。

4.医疗车——到铁路沿线为铁路职工及家属进行巡回医疗使用的车辆，车内设有医疗设备。

5.试验车——供科学技术试验研究使用的车辆，车内设有试验仪器设备。

6.维修车——供检查和维修铁道线路设备的车辆。

车内有必要的维修检查装备。

7.文教车——为沿线铁路职工进行文艺演出、文化教育和技术教育使用的车辆。

车内设有必要的文娱和教育用器具及设备。

8.宿营车——供列车上乘务人员休息使用的车辆。

2.铁路车辆的标记--般分为哪几种？车号由哪三组成？说明YW；g621356的含义？答：车辆标记分为车号、产权标记、制造标记、检修标记、性能和运用标记以及各种试验标记。

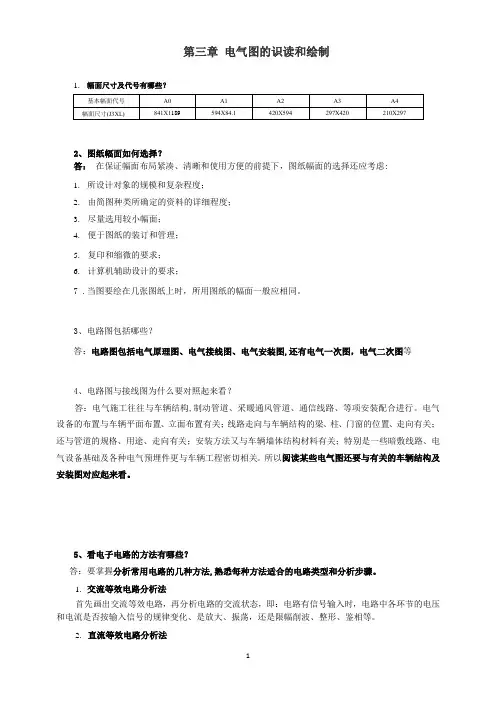

第三章电气图的识读和绘制1.幅面尺寸及代号有哪些？2、图纸幅面如何选择？答：在保证幅面布局紧凑、清晰和使用方便的前提下，图纸幅面的选择还应考虑:1.所设计对象的规模和复杂程度；2.由简图种类所确定的资料的详细程度；3.尽量选用较小幅面；4.便于图纸的装订和管理；5.复印和缩微的要求；6.计算机辅助设计的要求；7 .当图要绘在几张图纸上时，所用图纸的幅面一般应相同。

3、电路图包括哪些？答：电路图包括电气原理图、电气接线图、电气安装图,还有电气一次图，电气二次图等4、电路图与接线图为什么要对照起来看？答：电气施工往往与车辆结构,制动管道、采暖通风管道、通信线路、等项安装配合进行。

电气设备的布置与车辆平面布置、立面布置有关；线路走向与车辆结构的梁、柱、门窗的位置、走向有关；还与管道的规格、用途、走向有关；安装方法又与车辆墙体结构材料有关；特别是一些暗敷线路、电气设备基础及各种电气预埋件更与车辆工程密切相关。

所以阅读某些电气图还要与有关的车辆结构及安装图对应起来看。

5、看电子电路的方法有哪些？答：要掌握分析常用电路的几种方法,熟悉每种方法适合的电路类型和分析步骤。

1.交流等效电路分析法首先画出交流等效电路，再分析电路的交流状态，即：电路有信号输入时，电路中各环节的电压和电流是否按输入信号的规律变化、是放大、振荡，还是限幅削波、整形、鉴相等。

2.直流等效电路分析法画出直流等效电路图,分析电路的直流系统参数，搞清晶体管静态工作点和偏置性质,级间耦合方式等。

分析有关元器件在电路中所处状态及作用。

例如:三极管的工作状态，如饱和、放大、截止区，二极管处于导通或截止。

3.频率特性分析法主要看电路本身所具有的频率是否与它所处理信号的频谱相适应。

粗略估算一下它的中心频率，上、下限频率和频带宽度等，例如:各种滤波、陷波、谐振、选频等电路。

4.时间常数分析法主要分析由R、L、C及二极管组成的电路、性质。

时间常数是反映储能元件上能量积累和消耗快慢的一个参数。

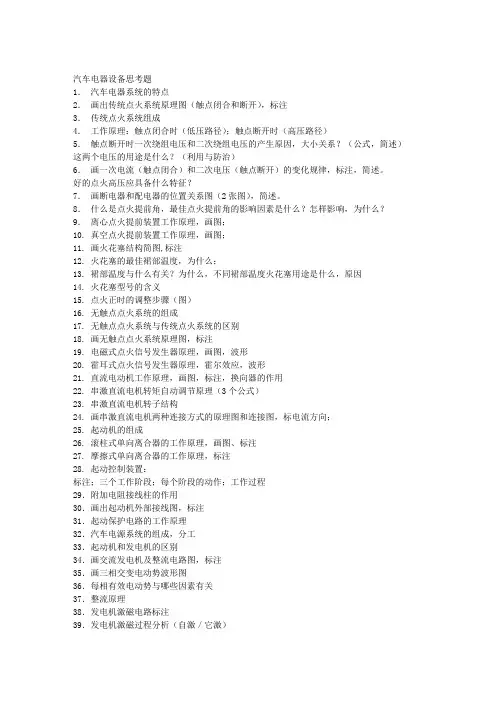

汽车电器设备思考题1．汽车电器系统的特点2．画出传统点火系统原理图（触点闭合和断开），标注3．传统点火系统组成4．工作原理：触点闭合时（低压路径）；触点断开时（高压路径）5．触点断开时一次绕组电压和二次绕组电压的产生原因，大小关系？（公式，简述）这两个电压的用途是什么？（利用与防治）6．画一次电流（触点闭合）和二次电压（触点断开）的变化规律，标注，简述。

好的点火高压应具备什么特征？7．画断电器和配电器的位置关系图（2张图），简述。

8．什么是点火提前角，最佳点火提前角的影响因素是什么？怎样影响，为什么？9．离心点火提前装置工作原理，画图；10. 真空点火提前装置工作原理，画图；11. 画火花塞结构简图,标注12. 火花塞的最佳裙部温度，为什么；13. 裙部温度与什么有关？为什么，不同裙部温度火花塞用途是什么，原因14. 火花塞型号的含义15. 点火正时的调整步骤（图）16. 无触点点火系统的组成17. 无触点点火系统与传统点火系统的区别18. 画无触点点火系统原理图，标注19. 电磁式点火信号发生器原理，画图，波形20. 霍耳式点火信号发生器原理，霍尔效应，波形21. 直流电动机工作原理，画图，标注，换向器的作用22. 串激直流电机转矩自动调节原理（3个公式）23. 串激直流电机转子结构24. 画串激直流电机两种连接方式的原理图和连接图，标电流方向；25. 起动机的组成26. 滚柱式单向离合器的工作原理，画图、标注27. 摩擦式单向离合器的工作原理，标注28. 起动控制装置：标注；三个工作阶段；每个阶段的动作；工作过程29．附加电阻接线柱的作用30．画出起动机外部接线图，标注31．起动保护电路的工作原理32．汽车电源系统的组成，分工33．起动机和发电机的区别34．画交流发电机及整流电路图，标注35．画三相交变电动势波形图36．每相有效电动势与哪些因素有关37．整流原理38．发电机激磁电路标注39．发电机激磁过程分析（自激／它激）40．标注，简述发电机转子的结构特征，如何形成多对磁极41．画硅整流器散热板，标注，连接42．写出蓄电池反应方程式，电解液成分，画简图．。

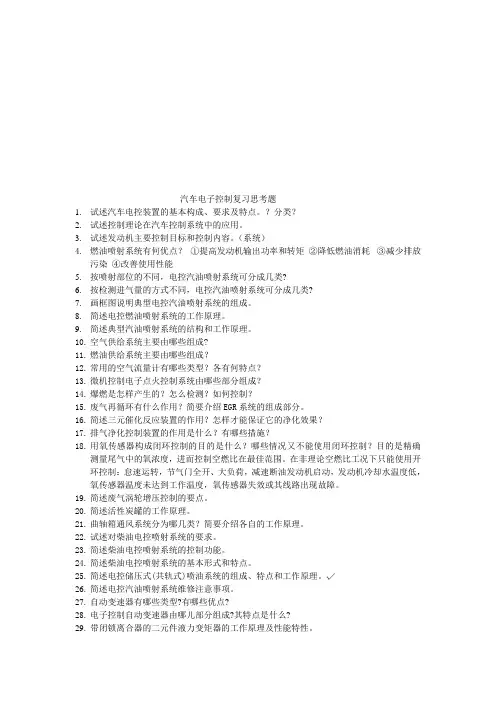

汽车电子控制复习思考题1.试述汽车电控装置的基本构成、要求及特点。

？分类？2.试述控制理论在汽车控制系统中的应用。

3.试述发动机主要控制目标和控制内容。

（系统）4.燃油喷射系统有何优点？①提高发动机输出功率和转矩②降低燃油消耗③减少排放污染④改善使用性能5.按喷射部位的不同，电控汽油喷射系统可分成几类?6.按检测进气量的方式不同，电控汽油喷射系统可分成几类?7.画框图说明典型电控汽油喷射系统的组成。

8.简述电控燃油喷射系统的工作原理。

9.简述典型汽油喷射系统的结构和工作原理。

10.空气供给系统主要由哪些组成?11.燃油供给系统主要由哪些组成？12.常用的空气流量计有哪些类型？各有何特点？13.微机控制电子点火控制系统由哪些部分组成？14.爆燃是怎样产生的？怎么检测？如何控制？15.废气再循环有什么作用？简要介绍EGR系统的组成部分。

16.简述三元催化反应装置的作用？怎样才能保证它的净化效果？17.排气净化控制装置的作用是什么？有哪些措施？18.用氧传感器构成闭环控制的目的是什么？哪些情况又不能使用闭环控制？目的是精确测量尾气中的氧浓度，进而控制空燃比在最佳范围。

在非理论空燃比工况下只能使用开环控制：怠速运转，节气门全开、大负荷，减速断油发动机启动，发动机冷却水温度低，氧传感器温度未达到工作温度，氧传感器失效或其线路出现故障。

19.简述废气涡轮增压控制的要点。

20.简述活性炭罐的工作原理。

21.曲轴箱通风系统分为哪几类？简要介绍各自的工作原理。

22.试述对柴油电控喷射系统的要求。

23.简述柴油电控喷射系统的控制功能。

24.简述柴油电控喷射系统的基本形式和特点。

25.简述电控储压式(共轨式)喷油系统的组成、特点和工作原理。

√26.简述电控汽油喷射系统维修注意事项。

27.自动变速器有哪些类型?有哪些优点?28.电子控制自动变速器由哪儿部分组成?其特点是什么?29.带闭锁离合器的二元件液力变矩器的工作原理及性能特性。

复习思考题1、简述说明直流串励起动机的转矩特性。

2、MF 蓄电池相对于普通蓄电池结构特点。

3、简要分析影响汽车点火系次级电压的因素。

4、写出5个汽车常规仪表的名称和功用。

5、如图为交流发电机充电电路，根据图回答下列问题。

回答下列问题：① VD1-VD11作用；② 说明图中充电指示灯工作过程(工作原理)及作用；③ 说明Ch 灯（充电指示灯）亮、灭与发电机激磁电流（自激、它激）间关系； 参考答案：①VD1-VD6：组成三相桥式整流电路。

发电机定子绕组中产生的三相交流电经此整流电路整流后，变为直流，向负载供电和向蓄电池充电。

VD7-VD9：与VD2、VD4、VD6一起，整流发电机的激磁电流。

VD10-VD11：当发电机转速大于2000rpm 后，VD10-VD11与VD1-VD6一起，进行中性电流整流整流后电流流入负载，增大发电机输出功率。

③SW 闭合，蓄电池电流便经点火开关SW →Ch 灯→调节器→发电机磁场绕组→搭铁，Ch 灯亮，当发电机转速低于空载转速，VB+ = E ，VD+<VB+，Ch 灯亮，此时，发电机无输出电流，处于它激状态；当发电机转速高于空载转速，VB+ ≥ E 、VD+ = VB+，Ch 灯灭，此时，发电机对外输出电流，处于自激状态。

当发电机出现故障导致D+端低于B+端，Ch 灯亮。

④ Ch 灯亮→激磁电流它激⑤ Ch 灯灭→激磁电流自激当发电机出现故障导致D+端低于B+端，Ch 灯亮。

6、简述发电机转速达到一定值时，输出电流不再随发电机转速增加而增大。

1 2 438 5 6 77、简述汽车蓄电池的放电过程第三阶段端电压迅速下降（1.85~1.75V）的原因。

8、传统点火系中分电器的四个主要组成和作用。

9、例举至少5个以上的汽车照明和灯光信号的种类和用途。

10、交流发电机外特性见右图。

①根据此图，说明转速对发电机端电压、输出电流的影响。

②说明交流发电机必须配用电压调节器原因。

第四章安全用电的基础知识1、人体触电的危害程序，取决于哪些因素？答：人体触电的危害程序，取决于电流对人体的影响上。

概括地说,通过人体的电流越大、通电时间越长,触电对人身造成的危害性就越大。

此外，电源的频率不同，在同样大小的电流作用下，危害程度也不一样。

一般来说，频率越高，危害性相对地也越小；直流电的危害性又比同样大小的工频(50 Hz)交流电要小。

根据研究和统计,频率在20〜300 Hz的交流电对人体的危害要比其他高频电流、直流电流及静电大。

在同样的条件下。

人的身体状况不同，危险性也会有明显差异。

体弱，行动不便、患有心脏病的触电者，受到的伤害会更大,儿童的摆脱电流低,所以触电的危险性比成人要大得多。

此外，电流流过人体的通电时间也直接影响触电的危害程度。

原因有两点，一是通电时间越长,越容易引起心室颤动，电击危险性越大;二是通电时间越长,人体电阻因出汗等原因而低,将导致流过人体的电流进一步增加，使电击危险也随之增加。

从人身触电时的导电回路来看，人体相当于一个电阻,根据欧姆定律，如果有电压作用于人体,就会产生电流，电压越高,流过人体的电流越大，对人身的损害也越严重2、工作接地和保护接地的区别是什么？答：工作接地是指：将电力系统运行所需的接地,是电力系统的某点（如中性点）直接接大地，或经消弧线圈、电阻等与大地金属连接，如变压器、互感器中性点接地等。

保护接地：防止电气装置的金属外壳、配电装置的构架和线路杆塔等带电危及人身和设备安全而进行的接地。

所谓保护接地就是将正常情况下不带电，而在绝缘材料损坏后或其他情况下可能带电的电器金属部分（即与带电部分相绝缘的金属结构部分）用导线与接地体可靠连接起来的一种保护接线方式。

3、简述重复接地的方法及作用？答：在保护接零系统中,一旦零线断开，不但不能起到触电保护作用，而且在三相负载不平衡时，还会引起各相电压不相等:有的低于220 V,使负载不能正常工作;有的高于220 V,会将这一相所接的电器烧毁，造成“群爆”事故。

汽车电⼦WQC思考题答案第1讲蓄电池1.蓄电池为（a）直流电源，它在汽车上与发电机（c），向⽤电设备供电。

（a）可逆；（b）不可逆；（c）并联；（d）串联。

2. 将蓄电池的正、负极板各⼀⽚浸⼊电解液中，可获得的电压为：a（a）2V；（b）4V；（c）6V；（d）12V；（e）24V3. 电解液是由（d）和（）按⼀定⽐例配制⽽成的。

（a）⼯业⽤硫酸、蒸馏⽔；（b）⼯业⽤硫酸、⾮蒸馏⽔；（c）专⽤硫酸、⾮蒸馏⽔；（d）专⽤硫酸、蒸馏⽔；（e）专⽤盐酸、蒸馏⽔。

4. 影响蓄电池容量的因素有哪些？1.蓄电池结构对容量的影响2.使⽤因素对蓄电池容量的影响（1）放电电流：放电电流越⼤，容量越⼩；（2）电解液温度：温度降低，容量降低；5. 蓄电池的常见故障有哪些？故障现象和故障原因是什么？看PPT6.免维护蓄电池有哪些优点？7.有的驾驶员认为：起动发动机时，若蓄电池存电不⾜，可并联⼀充⾜电的蓄电池共同起动，你认为好不好，为什么？不好8.怎样正确使⽤与维护蓄电池？PPT第2讲交流发电机和调节器1.交流发电机主要由哪些部件组成？各部分的功⽤是什么？KEY: 发电机是汽车的主要电源，其功⽤是在发动机正常运转时（怠速以上），向所有⽤电设备（起动机除外）供电，同时向蓄电池充电。

交流发电机⼀般由转⼦、定⼦、整流器、端盖四部分组成。

转⼦的功⽤是产⽣旋转磁场。

定⼦的功⽤是产⽣交流电。

交流发电机整流器的作⽤是将定⼦绕组的三相交流电变为直流电。

端盖⼀般分两部分（前端盖和后端盖），起固定转⼦、定⼦、整流器和电刷组件的作⽤。

2.交流发电机的调节器为什么只有⼀只电压调节器，⽽⽆限流器和截流继电器？KEY: 当转速升到某⼀定值以后，输出电流就不再随转速的升⾼和负荷的增多⽽继续增⼤，因此其具有⾃⾝控制输出电流的功能，不再需要限流器。

由于硅⼆极管具有单向导电的特性，当发电机电压⾼于蓄电池动势时，⼆极管有阻⽌反向电流的作⽤，所以交流发电机不再需要截流继电器。
