GRC安装技术交底

分部（分项）工程安全技术交底GDAQ20402 施工单位:安 全 技 术 交 底 内 容1．进入施工现场必须遵守安全操作堆积及文明施工的规定。2、GRC构件安装前先检查脚手架是否牢固，作业层安全网拉设是否完好，杂物是否消除，平桥毛竹是否满铺等。3、在脚手架上作业，所用的工具如锤、板手、短钢筋头、顶爆螺杆等必须使用专用工具袋。4、作业场地严禁上下交叉作业。5、GRC构件严禁集中堆放排栅平桥上。6、电动工具如电钻、手磨机、电焊机等必须遵守施工现场临时用电安全操作规程。7、不准随意拆除脚手架与主体的连墙件、卸荷钢丝绳，塔吊、井架、施工升降机等附着拉固设施。8、所有GRC构件与主体的安装接触面必须清洁，无杂物，无开裂，空鼓。9、空心线形GRC构件安装前必须沿长度方向植筋2排或2排以上，焊接Φ8钢筋片网，要求焊接牢固。10、GRC板式构件，GRC浮雕等的安装，基层结构必须牢固、结实，安装前做K11防水涂料一遍，安装时GRC构件与基层接触面满抹瓷砖胶一遍，同时用 Φ8不锈钢顶爆螺丝固定。11、断裂、开裂、弯曲、缺棱、掉角GRC构件不准使用。12、塔吊上吊GRC构件时必须有专人指挥。13、GRC构件安装完毕后剩余材料必须清离排栅平桥，存放室内安全位置，严禁堆放平桥上或者下抛物料。14、GRC构件除斗拱、浮雕、板式构件除外，都必须满灌浆，灌浆必须做好成品保护。15、当有六级或六级以上大风、雾、雨天气时停止脚手架上作业。16、现场补充交底内容：工程名称分部分项工程装饰装修工程工种构件工

接受人（全员）签字:交底人签字: 日 期：

1

技术交底记录 表C2—1 编 号

工程名称 交底日期

施工单位 分项工程名称 装饰装修

交底提要 GRC安装技术交底

交底内容：

一、施工准备

（一）技术准备

1、熟悉图纸，了解施工工艺和相关材料的性能，做好施工技术、作业环境和安全技术交底；

2、GRC装饰构件安装施工人员要会同我部施工技术人员,详细勘探施工现场,结合GRC装饰构件设计图纸，仔细弄明白构件安装方法和顺序;

3、所选的材料已经有关方面认可，并封样保存，报验合格。

（二）材料准备

1、水泥：普通硅酸盐P。O 32.5水泥,并有复试报告及出厂合格证；合格的中粗砂;

2、聚氯乙烯板：外观不允许有缺损,龟裂、皱纹、孔洞、分层、剥离现象，不能有明显杂质、气泡、擦伤、胶印、变色、异常凹痕、污迹等现象；

3、以上材料进场后，须现场抽样送检复试。

（三）机具设备

1、机具设备:切割机、砂浆搅拌机、磅秤、手推车;

2、工具：橡皮锤、检查锤、木杠、靠尺、卷尺、方尺、水平尺、筛子、灰桶等工具。

（四）作业条件

1、外架搭设、吊焦安装:外架距培最小距离不得小于300｝,}吊蒸安装到位，少｝经相关部门验

收合格}i同意使用。

2

2、协调与土建施i_的配合_l作，如乖。直运输设备，水，电等施l_现场的使用.

3、图纸设计明确，本i_程施i.图纸己各户型建筑图为依据，注意图纸层高与实际层高井别口

4、构件安装完毕，须完成窗套收口等的收口}_作口

5、主要机具：电焊机、一切割机、冲击电锤等。

二、构造做法

1、 1。 5厚聚氯乙烯板,用专用胶粘剂粘贴；

2、 20厚1:2.5水泥砂浆，压实抹光;

3、 水泥浆一道（内掺建筑胶）；

4、 60厚LC7.5轻骨料混凝土；

5、 现浇钢筋混凝土楼板。

三、工艺流程

1、施__L_线路：从上至卜，托梁一檐线一窗套一坚线等。

2,施［_程序:在上建合格。「作而（完成抹灰层)一放线定位一甲6钢筋植筋一构件就位一焊接

GRC烟道安装技术交底

一、安装前要仔细查看图纸，确保烟道大小面方向正确。

二、安装时，要从底层开始，一层一层向上安装。

三、烟道安装要尽量靠墙，并保证烟道垂直。

四、要求烟道位置方正，烟道面基本平行于墙面。每节烟道上端，要求平现浇板上口。

五、烟道上下接头处，安放贰根直径10mm或10mm以上的、长约50cm的钢筋，以达到支撑烟道重量的目的，确保施工安全。

六、每根烟道安装垂直以后，以楔形物固定。

七、底层——屋顶，要保持烟道垂直，尽量靠墙，密封工作。

八、烟道安装完毕，要尽快通知甲方密封现浇板处的洞口。

编制人员：

审核人：

单位：

年 月 日

成功是失败之母，一切都是努力的结果

页脚内容1

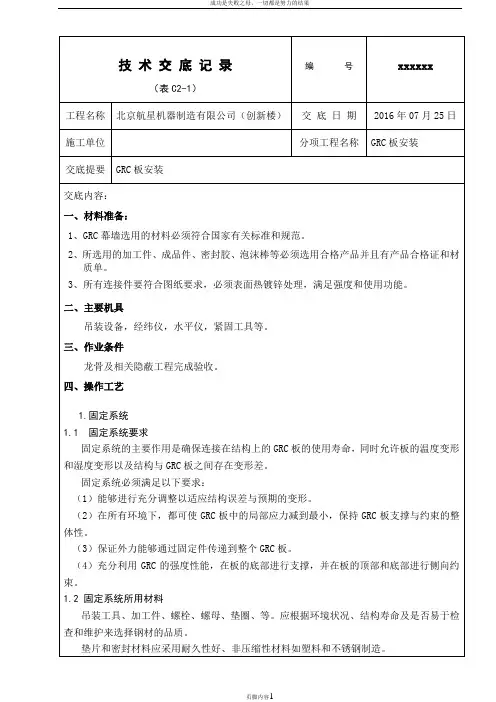

技 术 交 底 记 录

（表C2-1） 编 号 xxxxxx

工程名称 北京航星机器制造有限公司（创新楼） 交 底 日 期 2016年07月25日

施工单位 分项工程名称 GRC板安装

交底提要 GRC板安装

交底内容：

一、材料准备：

1、GRC幕墙选用的材料必须符合国家有关标准和规范。

2、所选用的加工件、成品件、密封胶、泡沫棒等必须选用合格产品并且有产品合格证和材质单。

3、所有连接件要符合图纸要求，必须表面热镀锌处理，满足强度和使用功能。

二、主要机具

吊装设备，经纬仪，水平仪，紧固工具等。

三、作业条件

龙骨及相关隐蔽工程完成验收。

四、操作工艺

1.固定系统

1.1 固定系统要求

固定系统的主要作用是确保连接在结构上的GRC板的使用寿命，同时允许板的温度变形和湿度变形以及结构与GRC板之间存在变形差。

固定系统必须满足以下要求：

（1）能够进行充分调整以适应结构误差与预期的变形。

（2）在所有环境下，都可使GRC板中的局部应力减到最小，保持GRC板支撑与约束的整体性。

（3）保证外力能够通过固定件传递到整个GRC板。

（4）充分利用GRC的强度性能，在板的底部进行支撑，并在板的顶部和底部进行侧向约束。

1.2 固定系统所用材料

吊装工具、加工件、螺栓、螺母、垫圈、等。应根据环境状况、结构寿命及是否易于检查和维护来选择钢材的品质。

垫片和密封材料应采用耐久性好、非压缩性材料如塑料和不锈钢制造。 成功是失败之母，一切都是努力的结果

页脚内容2

2. 接缝密封系统

通常在外表面采用弹性密封。

接缝设计包括：接缝宽度、接缝深度、接缝类型、接缝位置、接缝数量和接缝材料。

影响接缝设计的因素包括：板尺寸、允许偏差、洞口位置、需要适应的变形量、建筑外观、建筑功能、环境条件和经济性。

选择接缝材料应考虑的因素：与不同表面的粘结性、可使用温度范围、老化特性、抗磨损性、颜色及其保持性、使用便利性以及与其它密封材料的适应性。
