聚醚砜 溶剂

聚醚砜 PES MSDS

聚醚砜 (PES) MSDS

1. 概述

聚醚砜（PES）是一种热塑性聚合物，具有出色的化学稳定性、耐热性和机械性能。本材料安全数据表（MSDS）提供了有关聚醚砜的安全信息，包括成分、物理化学性质、危害识别、急救措施、防护措施等。

2. 成分/化学名

聚醚砜（PES）主要成分是聚醚砜树脂。

3. 物理化学性质

- 外观：白色或淡黄色颗粒状固体。

- 熔点：约200-220°C。

- 密度：约1.2-1.3 g/cm³。 - 溶解性：不溶于水，易溶于有机溶剂。

4. 危害识别

4.1 物理危害

聚醚砜（PES）颗粒状固体在正常条件下不会自燃，但应注意避免高温加热。颗粒状固体可能造成呼吸道或眼睛刺激，因此操作时应佩戴适当的防护装备。

4.2 化学危害

聚醚砜（PES）具有良好的化学稳定性，不易与其他物质发生化学反应。但在高温或特定条件下，聚醚砜可能会释放出低分子化合物，如砜基化合物。这些物质可能具有刺激性，对人体健康造成一定影响。

5. 急救措施

5.1 皮肤接触

立即脱去污染衣物，用大量清水冲洗患处至少15分钟，然后就医。

5.2 眼睛接触

立即用大量清水冲洗眼睛至少15分钟，然后就医。

5.3 吸入

立即将患者移至空气新鲜处，保持呼吸道畅通，必要时给予吸氧，就医。

5.4 吞咽

立即就医，给予适量温水，如有必要进行催吐，并就医。

6. 防护措施

- 操作过程中，请佩戴防护眼镜、手套和口罩。 - 避免吸入蒸汽或颗粒物，操作时保持良好通风。

- 避免皮肤直接接触，穿着适当的防护服装。

7. 存储和运输

- 存储：置于阴凉干燥处，远离火源和高温。

- 运输：遵守相关法规，确保包装完好，避免碰撞和摩擦。

8. 环保信息

聚醚砜（PES）可回收利用，废弃物处理时请注意遵循当地环保规定。

9. 法规信息

本产品符合相关法规要求，如有疑问，请咨询供应商。

10. 供应商信息

供应商名称：[供应商名称] 联系人：[联系人姓名]

聚醚砜和水反应

聚醚砜是一种重要的高分子材料，它的分子链中含有多个氧化硫基团，具有高温、高强、高耐腐蚀性等优良的物理化学性质，在航空、化工、电子等领域得到广泛应用。然而，聚醚砜的合成过程中存在一个关键的反应——聚醚砜和水的反应，本文将围绕这一反应展开讨论。

聚醚砜和水的反应分为三个步骤：

第一步，水分子攻击聚醚砜的硫酸酯基团。

聚醚砜分子中的硫酸酯基团是聚合反应的活性端基，同时也是和水反应的关键。当水分子靠近聚合物的硫酸酯基团时，硫酸酯基团的双键极性会把它吸引，从而在硫酸酯基团的氧原子上形成一个负电荷，进一步诱导第二步反应。

第二步，组成醚键的乙氧基离开。

在第一步反应中形成的带负电荷的硫酸酯基团，需要排出它那个被水取代的醚键，以便形成新的醚键。于是，形成新的醚键需要原来的乙氧基离开，从而形成一些有机硫酸盐并释放出乙醇。

第三步，硫酸盐水解。

当乙醇释放出来以后，硫酸盐较容易和水反应，释放出硫酸氢根离子和乙醇，同时也让硫酸酯基团变成了硫酸盐。

这三步反应穿起来就是聚醚砜和水的反应过程。聚醚砜分子从聚合的开始到结晶、洗涤等过程中都需要接触到水，所以对于聚醚砜的合成过程中，水的纯度和控制非常关键。如果水中含有杂质，很容易诱导聚醚砜和水的反应，从而造成材料强度下降、变形、溶解等问题。因此，在聚醚砜的合成过程中，需要采取高纯水、干燥的条件，以避免不必要的反应发生。

总体来说，聚醚砜的制备和应用具有很高的技术难度，聚醚砜和水反应的分析以及控制是其中的关键问题之一。设计相应的反应条件、纯度的控制以及材料性能的测试都需要人们的耐心和实验技巧。未来，聚醚砜的应用将进一步扩大，让我们期待更多科技成果诞生。

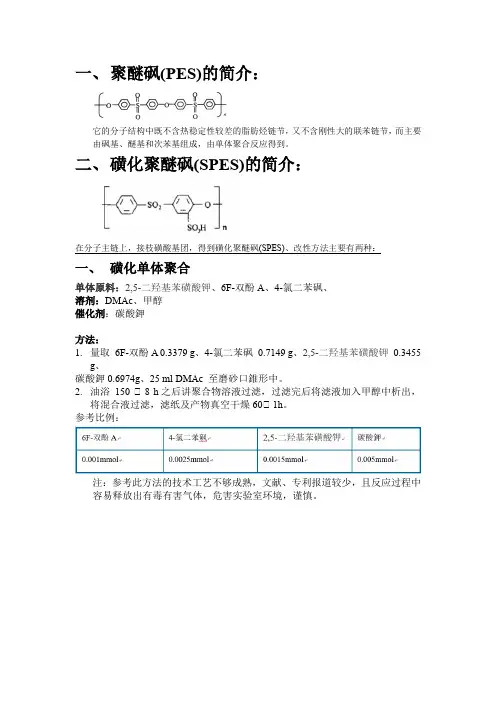

一、 聚醚砜(PES)的简介：

它的分子结构中既不含热稳定性较差的脂肪烃链节，又不含刚性大的联苯链节，而主要由砜基、醚基和次苯基组成，由单体聚合反应得到。

二、 磺化聚醚砜(SPES)的简介：

在分子主链上，接枝磺酸基团，得到磺化聚醚砜(SPES)、改性方法主要有两种：

一、 磺化单体聚合

单体原料：2,5-二羟基苯磺酸钾、6F-双酚A、4-氯二苯砜、

溶剂：DMAc、甲醇

催化剂：碳酸鉀

方法：

1. 量取 6F-双酚A 0.3379 g、4-氯二苯砜 0.7149 g、2,5-二羟基苯磺酸钾 0.3455

g、

碳酸鉀0.6974g、25 ml DMAc 至磨砂口錐形中。

2. 油浴 150 ℃ 8 h之后讲聚合物溶液过滤，过滤完后将滤液加入甲醇中析出，将混合液过滤，滤纸及产物真空干燥60℃ 1h。

参考比例：

注：参考此方法的技术工艺不够成熟，文献、专利报道较少，且反应过程中容易释放出有毒有害气体，危害实验室环境，谨慎。

二、 聚醚砜(SPES)单体磺化法

试剂：二氯甲烷、聚醚砜(PES)、氯磺酸、蒸馏水等。

方法：

1.将聚醚砜溶解至二氯甲烷中，形成均相溶液，加入磺化剂(氯磺酸)，进行磺化反应，得到SPES。

聚醚砜单体磺化反应示意图：

2. 取8g聚醚砜在60℃下减压烘干24h，放入四口烧瓶中，加80m1的二氯甲烷，在搅拌下使其完全溶解，在N2保护下于20℃向溶液中缓慢滴加7 m1氯磺酸，在90分钟内滴加完毕，继续反应150分钟，磺化结束。将反应混合物在加搅拌的30℃蒸馏水，静置24小时后用砂芯漏斗过滤，并用蒸馏水将产物洗至中性，抽干后在70℃下减压烘干至恒重，得产品。DS=16%

3. 反应中磺化度的大小可以通过以下几点因素进行控制，

1. 磺化剂与聚合物单体的摩尔比

2. 磺化剂的滴加时间、磺化反应温度和反应时间

3. N2通入反应器的流速

注：此方法，技术相对成熟，实验相对安全，磺化度可控，为了解决产物水分残留问题，在析出时，采用反应液滴入式法，控制聚合物析出大小，尽可能增大表面积；另外，采用减压烘干的方法。

聚苯硫醚、聚醚醚酮、 聚醚砜 、聚酰

亚胺、聚芳酯

聚苯硫醚(PPS)与聚醚醚酮(PEEK)，聚砜(PSF),聚酰亚胺(PI),聚芳酯(PAR)，液晶聚合物(LCP)一起被成为5大特种工程塑料。

聚苯硫醚英文简写为PPS，是一种新型高性能热塑性树脂，具有机械强度高、耐高温、耐化学药品性、难燃、热稳定性好、电性能优良等优点。在电子、

汽车、机械及化工领域均有广泛应用。综述英文名称:Polyphenylenesulfide，

简称PPS.中文名称:聚苯硫醚,是一种新型高性能热塑性树脂聚苯硫醚是一种结

晶性的聚合物。未经拉伸的纤维具有较大的无定形区，在125℃时发生结晶放

热，玻璃化温度为93℃;熔点281℃。拉伸纤维在拉伸过程中产生了部分结晶，(增加至30%)，如在130-230℃温度下对拉伸纤维进行热处理，可使结晶度增加

到60-80%。因此，拉伸后的纤维没有明显的玻璃化转变或结晶放热现象，其熔

点为284℃。随着拉伸热定形后结晶度的提高，纤维的密度也相应增大，由拉

伸前的1.33g/cm3到拉伸后的1.34g/cm3，经热处理后则可达1.38g/cm3。PPS

是一种综合性能优异的特种工程塑料。PPS具有优良的耐高温、耐腐蚀、耐辐射、阻燃、均衡的物理机械性能和极好的尺寸稳定性以及优良的电性能等特点，

被广泛用作结构性高分子材料，通过填充、改性后广泛用作特种工程塑料。同

时，还可制成各种功能性的薄膜、涂层和复合材料,在电子电器、航空航天、汽

车运输等领域获得成功应用。近年来，国内企业积极研发，并初步形成了一定

的生产能力，改变了以往完全依赖进口的状况。但是，中国PPS技术还存在产品品种少、高功能产品少、产能急待扩大等问题，这些将是PPS下一步发展的

重点。特点

pps具有机械强度高、耐高温、高阻燃、耐化学药品性能强等优点;具有硬而脆、结晶度高、难燃、热稳定性好、机械强度较高、电性能优良等优点。PPS

是工程塑料中耐热性最好的品种之一，热变形温度一般大于260度、抗化学性
