高层建筑梁式转换层的施工技术探析

环球市场/施工技术

-204

-高层建筑梁式转换层施工技术的运用邓志强 邓德强 王 贵河南省置地建设工程集团有限公司 摘要：建筑工程因其楼层不断增多，转换梁截面也越来越大，这样并不利于施工过程的稳定支撑。为增加现代高层建筑物结构、形式的稳定性，必须选取合理的转换层类型。梁式转换层作为高层建筑转换层的主要类型，因其自身独特的优势，在高层建筑施工中得到了大量地应用。本文主要对梁式转换层的优势、特点及施工技术应用进行了分析与探究。关键词：高层建筑工程；梁式转换层；技术应用一、高层建筑梁式转换层的优势及特点 1、高层建筑梁式转换层的优势 高层建筑的施工难度较大，这主要是由于下部结构受力较大引起的。在施工过程中需要引起我们注意的是高层建筑的上部结构受力较小，这就颠覆了常规的建筑物结构模式，给施工带来很多难度，也给工程安全带来很多威胁。经过长期的施工实践发现，在结构中设置转换结构构件可以较好地解决这一问题。转换结构构件所在的楼层就是转换层。 2、高层建筑梁式转换层的技术特点 上、下层结构类型的适用范围是很广泛的，其突出特点是可以创造较大的内部自由空间。此结构类型的应用范围集中在上部为剪力墙结构和框架剪力墙结构，其结构优势较符合此类结构的实际情况。 上、下层柱网、轴线改变的主要特点是可以形成上、下结构不对齐的布置。这一效果是通过上部楼层剪力墙结构通过转换层轴线错开实现的，也是其优势所在。但是，在轴线发生改变的过程中转换层上、下结构形式没有随之改变，这是此类型的重要特征之一。在高层建筑施工的过程中，钢筋混凝土梁式转换层的施工技术是较为多样化的，需要根据实际工程具体选择。 二、高层建筑工程中梁式转换层技术的应用1、模板与架体施工(1)斜撑施工根据45度角以下设置全部斜撑，沿柱面竖向排距为1米，梁底斜撑杆协调梁底模板外钢楞，400毫米设为间距，其上端向模板伸入，并扣接梁度模外钢楞，设置双扣件抗滑移措施，并将定位短筋凹槽设置在斜撑杆下支点主柱面，所在楼层柱根部为最下排斜撑杆下支点位置。相同时间设置梁底斜撑支架和梁下排架，以此实现斜撑支架和梁下排架同时受力。随后扣接全部斜撑杆和梁下排架立杆、横杆等，并连接楼层满堂架，进而起到斜撑支架整体性能与稳定度提升的作用。(2)立杆与扫地杆施工立杆上端扣接梁底内外楞，进而达到双扣件抗滑移作用。通长模板铺设在楼面上，并将钢垫块设置在该木板上方，以此进行立杆下端支撑作业。将扫地杆设置在梁下排架下，并将2道大小横杆设置在中间位置，斜撑设置在梁底排架2侧或横向位置，双肢剪力撑设置于纵向位置，并连接梁下排架和楼层满堂架，以此对排架空间刚度进行有效提升。2、钢筋施工数量多、体积大为转换大梁钢筋配筋的特点，尤其是位于连接梁柱结点和主次梁的位置，就位与绑扎钢筋施工极为困难。基于此，下料过程中必须钢筋的交错方式、绑扎排筋顺序等进行充分考虑，只有这样才能为就位、绑扎钢筋提供便利，才能为钢筋工程施工质量的提升提供可靠保障。按照转换层结构特性，结合工程实际需求，进行钢筋直螺纹加工和连接工作的实施。一般25毫米为转换大梁钢筋的最小直径，因此都会选取直螺纹机械进行转换大梁钢筋的连通，并确保其连接的稳固性。在直螺纹加工前，不能弯曲钢筋端，应平整其端面，并选用砂轮锯片将钢筋切断，不能利用气割、冲剪的方式。在地面加工转换梁钢筋，避免钢筋在吊装施工中出现扭曲变形等情况，通过塔吊及桁架吊向施工楼层进行吊至。在完成梁底模板铺设后进行大梁钢筋安装，并将临时钢管(1.5米间距)架设到梁底上方，随后套箍筋并进行主筋、构造筋的绑扎。因主次梁交叉位置具有布设极为复杂的钢筋，错位现象极易出现。基于此，在吊装钢筋前，必须逐一编号钢筋，只有这样才能为吊装、铺放及绑扎钢筋提供便利。为确保准确放置梁底2、3排钢筋，可在各层钢筋间相隔2米，选用和梁宽一致的短钢筋(32毫米)作为垫铁进行施工。因施工过程中钢筋密度较大，为对工程验收提供便利，可选用分层分段的方式进行质量控制。在安装柱节点箍筋过程中，应对其位置、数量进行确定，在铺设主筋时在各层主筋间放置柱箍。就位大梁钢筋骨架后，根据从上—下的顺序把柱箍、主筋进行固定绑扎，少放、漏放等现象不能出现在柱节点箍筋施工中。转换层梁柱点位置，具有密集的钢筋，必须先由高粱钢筋穿过，再从低梁钢筋穿过，以此降低施工难度。3、混凝土施工因框支柱节点位置的大梁具有密集钢筋分布，为保证混凝土能够具有良好的密实度，可选取5到30毫米粒径碎石作为粗骨料。特殊情况下，可选取5到20毫米粒径碎石用于大梁柱节点位置。选取中粗砂为细骨料。根据施工现场的实际情况，本工程需使用1台汽车泵，6辆混凝土罐车，要求泵送必须结合现场塔吊吊运作业。同时需设置2个宽度为1米的溜槽，30度为溜槽和地面夹角。一般白天进行混凝土施工，为保证混凝土输送的连续性，可分层进行混凝土浇筑作业，300毫米到500毫米之间为各层高度控制，1.5到2小时之间为各层间隔时间。混凝土第一次浇筑时，应对没有转换大梁的剪力墙进行浇筑，浇筑到梁底10厘米左右的范围，不浇筑转换大梁位置。混凝土第二次浇筑施工中，一次浇筑完成转换大梁位置，如剪力墙、柱及梁板混凝土等，同时要求分层浇筑、振捣大梁位置，一般选取机械与人工结合的方式进行混凝土振捣作业。三、结束语综上所述，随着国民经济的快速增长，建筑工程行业作为国民经济的重要支撑，其行业的发展对国民经济的增长起着决定性的作用。梁式转换层施工作为建筑工程施工重要组成部分，其施工技术水平的高低对建筑工程质量的提升具有重要意义。为此，施工单位必须重视梁式转换层施工技术的应用，在充分了解梁式转换层优势、特点的前提下，规范施工工艺，为我国建筑工程事业的可持续发展提供可靠的保障。参考文献：[1] 王嘉；瞿金虎；；钢筋混凝土转换层结构的施工方案探讨[J]；中国新技术新产品；2010年02期[2]傅传国，梁书亭，马辉；钢骨混凝土梁式转换层结构抗震性能试验研究[J]；建筑结构；2010年04期

环球市场/施工技术

-204

-高层建筑梁式转换层施工技术的运用邓志强 邓德强 王 贵河南省置地建设工程集团有限公司 摘要：建筑工程因其楼层不断增多，转换梁截面也越来越大，这样并不利于施工过程的稳定支撑。为增加现代高层建筑物结构、形式的稳定性，必须选取合理的转换层类型。梁式转换层作为高层建筑转换层的主要类型，因其自身独特的优势，在高层建筑施工中得到了大量地应用。本文主要对梁式转换层的优势、特点及施工技术应用进行了分析与探究。关键词：高层建筑工程；梁式转换层；技术应用一、高层建筑梁式转换层的优势及特点 1、高层建筑梁式转换层的优势 高层建筑的施工难度较大，这主要是由于下部结构受力较大引起的。在施工过程中需要引起我们注意的是高层建筑的上部结构受力较小，这就颠覆了常规的建筑物结构模式，给施工带来很多难度，也给工程安全带来很多威胁。经过长期的施工实践发现，在结构中设置转换结构构件可以较好地解决这一问题。转换结构构件所在的楼层就是转换层。 2、高层建筑梁式转换层的技术特点 上、下层结构类型的适用范围是很广泛的，其突出特点是可以创造较大的内部自由空间。此结构类型的应用范围集中在上部为剪力墙结构和框架剪力墙结构，其结构优势较符合此类结构的实际情况。 上、下层柱网、轴线改变的主要特点是可以形成上、下结构不对齐的布置。这一效果是通过上部楼层剪力墙结构通过转换层轴线错开实现的，也是其优势所在。但是，在轴线发生改变的过程中转换层上、下结构形式没有随之改变，这是此类型的重要特征之一。在高层建筑施工的过程中，钢筋混凝土梁式转换层的施工技术是较为多样化的，需要根据实际工程具体选择。 二、高层建筑工程中梁式转换层技术的应用1、模板与架体施工(1)斜撑施工根据45度角以下设置全部斜撑，沿柱面竖向排距为1米，梁底斜撑杆协调梁底模板外钢楞，400毫米设为间距，其上端向模板伸入，并扣接梁度模外钢楞，设置双扣件抗滑移措施，并将定位短筋凹槽设置在斜撑杆下支点主柱面，所在楼层柱根部为最下排斜撑杆下支点位置。相同时间设置梁底斜撑支架和梁下排架，以此实现斜撑支架和梁下排架同时受力。随后扣接全部斜撑杆和梁下排架立杆、横杆等，并连接楼层满堂架，进而起到斜撑支架整体性能与稳定度提升的作用。(2)立杆与扫地杆施工立杆上端扣接梁底内外楞，进而达到双扣件抗滑移作用。通长模板铺设在楼面上，并将钢垫块设置在该木板上方，以此进行立杆下端支撑作业。将扫地杆设置在梁下排架下，并将2道大小横杆设置在中间位置，斜撑设置在梁底排架2侧或横向位置，双肢剪力撑设置于纵向位置，并连接梁下排架和楼层满堂架，以此对排架空间刚度进行有效提升。2、钢筋施工数量多、体积大为转换大梁钢筋配筋的特点，尤其是位于连接梁柱结点和主次梁的位置，就位与绑扎钢筋施工极为困难。基于此，下料过程中必须钢筋的交错方式、绑扎排筋顺序等进行充分考虑，只有这样才能为就位、绑扎钢筋提供便利，才能为钢筋工程施工质量的提升提供可靠保障。按照转换层结构特性，结合工程实际需求，进行钢筋直螺纹加工和连接工作的实施。一般25毫米为转换大梁钢筋的最小直径，因此都会选取直螺纹机械进行转换大梁钢筋的连通，并确保其连接的稳固性。在直螺纹加工前，不能弯曲钢筋端，应平整其端面，并选用砂轮锯片将钢筋切断，不能利用气割、冲剪的方式。在地面加工转换梁钢筋，避免钢筋在吊装施工中出现扭曲变形等情况，通过塔吊及桁架吊向施工楼层进行吊至。在完成梁底模板铺设后进行大梁钢筋安装，并将临时钢管(1.5米间距)架设到梁底上方，随后套箍筋并进行主筋、构造筋的绑扎。因主次梁交叉位置具有布设极为复杂的钢筋，错位现象极易出现。基于此，在吊装钢筋前，必须逐一编号钢筋，只有这样才能为吊装、铺放及绑扎钢筋提供便利。为确保准确放置梁底2、3排钢筋，可在各层钢筋间相隔2米，选用和梁宽一致的短钢筋(32毫米)作为垫铁进行施工。因施工过程中钢筋密度较大，为对工程验收提供便利，可选用分层分段的方式进行质量控制。在安装柱节点箍筋过程中，应对其位置、数量进行确定，在铺设主筋时在各层主筋间放置柱箍。就位大梁钢筋骨架后，根据从上—下的顺序把柱箍、主筋进行固定绑扎，少放、漏放等现象不能出现在柱节点箍筋施工中。转换层梁柱点位置，具有密集的钢筋，必须先由高粱钢筋穿过，再从低梁钢筋穿过，以此降低施工难度。3、混凝土施工因框支柱节点位置的大梁具有密集钢筋分布，为保证混凝土能够具有良好的密实度，可选取5到30毫米粒径碎石作为粗骨料。特殊情况下，可选取5到20毫米粒径碎石用于大梁柱节点位置。选取中粗砂为细骨料。根据施工现场的实际情况，本工程需使用1台汽车泵，6辆混凝土罐车，要求泵送必须结合现场塔吊吊运作业。同时需设置2个宽度为1米的溜槽，30度为溜槽和地面夹角。一般白天进行混凝土施工，为保证混凝土输送的连续性，可分层进行混凝土浇筑作业，300毫米到500毫米之间为各层高度控制，1.5到2小时之间为各层间隔时间。混凝土第一次浇筑时，应对没有转换大梁的剪力墙进行浇筑，浇筑到梁底10厘米左右的范围，不浇筑转换大梁位置。混凝土第二次浇筑施工中，一次浇筑完成转换大梁位置，如剪力墙、柱及梁板混凝土等，同时要求分层浇筑、振捣大梁位置，一般选取机械与人工结合的方式进行混凝土振捣作业。三、结束语综上所述，随着国民经济的快速增长，建筑工程行业作为国民经济的重要支撑，其行业的发展对国民经济的增长起着决定性的作用。梁式转换层施工作为建筑工程施工重要组成部分，其施工技术水平的高低对建筑工程质量的提升具有重要意义。为此，施工单位必须重视梁式转换层施工技术的应用，在充分了解梁式转换层优势、特点的前提下，规范施工工艺，为我国建筑工程事业的可持续发展提供可靠的保障。参考文献：[1] 王嘉；瞿金虎；；钢筋混凝土转换层结构的施工方案探讨[J]；中国新技术新产品；2010年02期[2]傅传国，梁书亭，马辉；钢骨混凝土梁式转换层结构抗震性能试验研究[J]；建筑结构；2010年04期

龙源期刊网

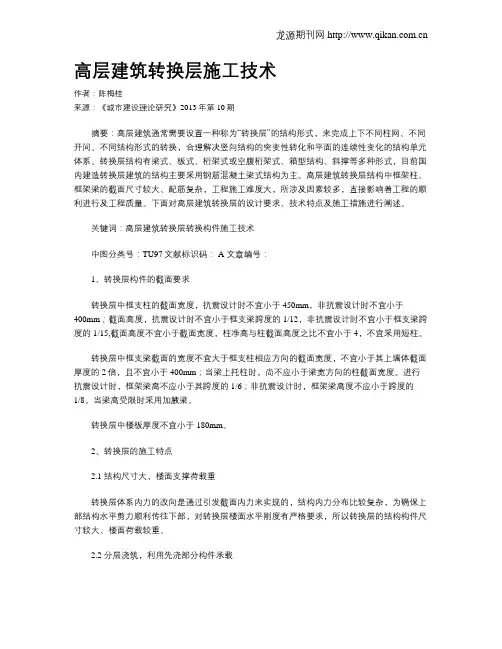

高层建筑转换层施工技术

作者：陈梅桂

来源：《城市建设理论研究》2013年第10期

摘要：高层建筑通常需要设置一种称为“转换层”的结构形式，来完成上下不同柱网、不同开间、不同结构形式的转换，合理解决竖向结构的突变性转化和平面的连续性变化的结构单元体系。转换层结构有梁式、板式、桁架式或空腹桁架式、箱型结构、斜撑等多种形式，目前国内建造转换层建筑的结构主要采用钢筋混凝土梁式结构为主。高层建筑转换层结构中框架柱、框架梁的截面尺寸较大、配筋复杂，工程施工难度大，所涉及因素较多，直接影响着工程的顺利进行及工程质量。下面对高层建筑转换层的设计要求、技术特点及施工措施进行阐述。

关键词：高层建筑转换层转换构件施工技术

中图分类号：TU97文献标识码： A 文章编号：

1、转换层构件的截面要求

转换层中框支柱的截面宽度，抗震设计时不宜小于450mm，非抗震设计时不宜小于400mm；截面高度，抗震设计时不宜小于框支梁跨度的1/12，非抗震设计时不宜小于框支梁跨度的1/15,截面高度不宜小于截面宽度，柱净高与柱截面高度之比不宜小于4，不宜采用短柱。

转换层中框支梁截面的宽度不宜大于框支柱相应方向的截面宽度，不宜小于其上墙体截面厚度的2倍，且不宜小于400mm；当梁上托柱时，尚不应小于梁宽方向的柱截面宽度。进行抗震设计时，框架梁高不应小于其跨度的1/6；非抗震设计时，框架梁高度不应小于跨度的1/8。当梁高受限时采用加腋梁。

转换层中楼板厚度不宜小于180mm。

2、转换层的施工特点

2.1 结构尺寸大，楼面支撑荷载重

转换层体系内力的改向是通过引发截面内力来实现的，结构内力分布比较复杂，为确保上部结构水平剪力顺利传往下部，对转换层楼面水平刚度有严格要求，所以转换层的结构构件尺寸较大、楼面荷载较重。

浅述高层建筑梁式转换层的施工技术

摘要：目前，由于建筑物各部分使用功能和要求不同，对建筑物结构形式、柱网布置也就提出了不同的要求。本文从梁式转换层的施工技术分析，力求为以后的梁式转换层施工技术能够推广应用。

关键词：施工技术；梁式转换层；混凝土

一、转换层概述

由于高层建筑下部结构受力较大，上部结构受力较小，正常合理的布置应是下部柱网密、墙多，上部柱网疏、墙少。这样建筑功能要求就与常规结构布置之间产生了矛盾。为了满足建筑多功能的要求，就必须在结构中设置转换结构构件，以实现自上而下结构形式、轴线布置的自然过渡。转换结构构件所在的楼层就是转换层。

按转换层所实现的结构转换可分为3类。上、下层结构类型的转换：这种转换层广泛应用于上部为剪力墙结构和框架剪力墙结构，它将上部剪力墙转化为下部的框架，以创造一个较大的内部自由空间。上、下层柱网、轴线改变：转换层上、下结构形式没有改变，但是通过转换层使下层的柱距扩大，形成大柱网。常用于外框筒的下层，形成较大的入口。同时转换结构形式和结构轴线位置：即上部楼层剪力墙结构通过转换层轴线错开，形成上、下结构不对齐的布置。

实际工程应用中转换层的结构形式有多种多样，转换层的结构形式主要有梁式、柑架式、空腹析架式、箱式和板式。从跨数上，可分为单跨、双跨及多跨；从上部墙体形式上，可分为满跨和不满跨、开洞和不开洞、开门洞和开窗洞；从转换梁功能上，可分为托墙和托柱：从转换梁形式上，可分为加腋和不加腋；从转换梁结构采用材料上，可分为钢筋混凝土和钢骨混凝土、钢结构等。

二、模板及支架的施工

混凝土梁式转换层的模板工程技术是施工技术的重要组成部分，离不开施工技术的基本属性和特点，这就是条件的多变性、参数的难控性和理论与实际情况的差异性。追求最大程度地与实际情况相符合，是技术研究的基本要求。模板工程的设计包括：模板装置（或工程模板及支架，以下同）的结构和构造设计：模板装置的设置和装拆设计及模板装置的使用和周转设计。本文主要研究转换层的施工技术，因此对模板装置的使用和周转设计不作详细探讨。
