电流纹波系数

电解电容纹波电流计算

电解电容器是一种将电荷存储在电解介质中的被极化的电容器。在工业和电子设备中，电解电容器广泛应用于滤波、耦合和能量存储等电路中，以平稳和稳定电流的波动。

电解电容器的纹波电流取决于电源的电压纹波和电解电容器的参数。首先，我们需要了解电源的电压纹波的性质和电解电容器的参数。

电源电压的纹波通常用纹波系数来表示，纹波系数是指电压纹波电压与电源直流电压之比。对于交流电源，纹波系数通常在1%到10%之间。

电解电容器的参数主要有电容值和额定电压两个重要指标。电解电容器的电容值决定了其存储电荷的能力，通常以微法（μF）为单位。额定电压是指电解电容器可承受的最大电压，通常以伏特（V）为单位。

在实际计算中，我们可以通过以下公式来计算电解电容器的纹波电流：

Ir=Vr/(2*f*C)

其中，Ir表示电解电容器的纹波电流，Vr表示电源电压的纹波电压，f表示电源的工作频率，C表示电解电容器的电容值。

从公式可以看出，电解电容器的纹波电流与电源电压的纹波电压呈线性关系，而与电源的工作频率和电解电容器的电容值呈反比关系。

假设一个电解电容器的电容值为1000μF，额定电压为16V，在一个交流电源频率为50Hz的情况下，如果电源的纹波系数为5%，我们可以通过上述公式来计算纹波电流。

首先，我们需要计算电源电压的纹波电压Vr。假设电源的直流电压为12V，纹波系数为5%，那么Vr=12V*0.05=0.6V。 将Vr=0.6V，f=50Hz，C=1000μF代入公式中，可以得到：

Ir=0.6V/(2*50Hz*1000μF)=0.6V/(2*50*0.001F)=0.6V/0.1A=6A

因此，这个电解电容器的纹波电流为6A。

需要注意的是，纹波电流是很重要的电容器参数，尤其对于一些对纹波电流要求较高的电子设备，如音频放大器等。过高的纹波电流会导致电解电容器温度升高、损耗增加，甚至可能导致电容器破裂。因此，在设计电子电路时应合理选择电容器参数，同时注意电源电压的纹波系数。

・开关电源・　低压电器（２００８￣９）　通用低压电器篇　

零纹波输入电流Ｂｕｃｋ—Ｂｏｏｓｔ变换器　

陆治国’，　林贤贞’，　胡红琼　，　邓文东。　

（１．重庆大学输配电装备及系统安全与新技术国家重点实验室，　

重庆４０００４４；２．泸州电业局，四川泸州６４６０００；　

３．重庆市Ｌｒ－４Ｐ＿，供电局，重庆４０００４４）　

摘要：针对传统Ｂｕｃｋ—Ｂｏｏｓｔ输入输出电流断续的缺点，提出一种基于独立电感　

零纹波输入电流和输出电流连续的Ｂｕｃｋ—Ｂｏｏｓｔ变换器，详细分析了变换器的稳态工作　

原理。采用状态空间平均法，建立了变换器动态小信号模型，给出了小信号特征Ｍａｔｌａｂ　

仿真波形。并对其进行交错并联优化，最后Ｓａｂｅｒ电路仿真证明了理论分析的正确性。　

关键词：零纹波；独立电感：Ｂｕｃｋ－Ｂｏｏｓｔ；交错并联　

中图分类号：ＴＭ　４６文献标识码：Ｂ文章编号：１００１—５５３１（２００８）０９－００３９４３４　陆治国（１９６４一），　

男，副教授，博士，研　

究方向为集成电力　

电子技术建模与仿　

真和电力电子变换　

器的数字控制技术。　

Ｚｅｒｏ　Ｒｉｐｐｌｅｄ　Ｉｎｐｕｔ　Ｃｕｒｒｅｎｔ　Ｂｕｃｋ－Ｂｏｏｓｔ　Ｃｏｎｖｅｒｔｅｒ　

ＬＵ　Ｚｈｉｇｕｏ　，ＬＩＮ　Ｘｉａｎｚｈｅｎ　，ＨＵ　Ｈｏｎｇｑｉｏｎｇ　，ＺＥＮ　Ｗｅｎｄｏｎｇ　

（１．Ｓｔａｔｅ　Ｋｅｙ　Ｌａｂｏｒａｔｏｒｙ　ｏｆ　Ｐｏｗｅｒ　Ｔｒａｎｓｍｉｓｓｉｏｎ　Ｅｑｕｉｐｍｅｎｔ＆Ｓｙｓｔｅｍ　Ｓｅｃｕｒｉｔｙ　

ａｎｄ　Ｎｅｗ　Ｔｅｃｈｎｏｌｏｇｙ，Ｃｈｏｎｇｑｉｎｇ　Ｕｎｉｖｅｒｓｉｔｙ，Ｃｈｏｎｇｑｉｎｇ　４０００４４，Ｃｈｉｎａ；　

２．Ｌｕｚｈｏｕ　Ｅｌｅｃｔｒｉｃｉｔｙ　Ｐｏｗｅｒ　Ｂｕｒｅａｕ，Ｌｕｚｈｏｕ　６４６０００，Ｃｈｉｎａ；　

３．Ｃｈｏｎｇｑｉｎｇ　Ｊｉａｎｇｂｅｉ　Ｐｏｗｅｒ　Ｓｕｐｐｌｙ　Ｂｕｒｅａｕ，Ｃｈｏｎｇｑｉｎｇ　４０００４４，Ｃｈｉｎａ）　

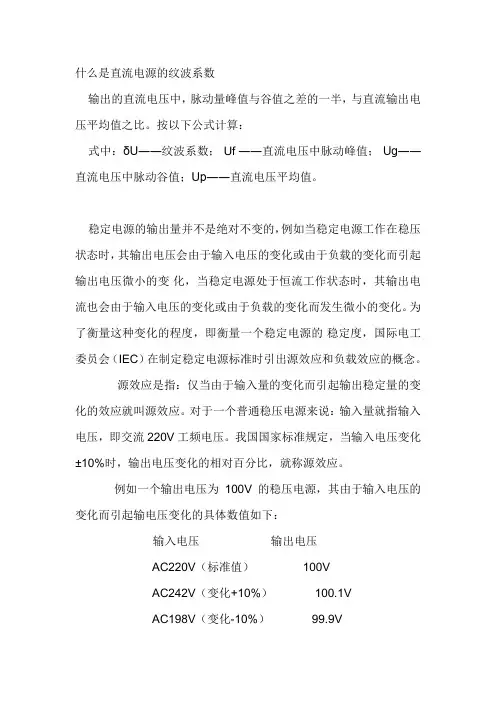

什么是直流电源的纹波系数

输出的直流电压中，脉动量峰值与谷值之差的一半，与直流输出电压平均值之比。按以下公式计算：

式中：δU――纹波系数； Uf ――直流电压中脉动峰值； Ug――直流电压中脉动谷值；Up――直流电压平均值。

稳定电源的输出量并不是绝对不变的，例如当稳定电源工作在稳压状态时，其输出电压会由于输入电压的变化或由于负载的变化而引起输出电压微小的变 化，当稳定电源处于恒流工作状态时，其输出电流也会由于输入电压的变化或由于负载的变化而发生微小的变化。为了衡量这种变化的程度，即衡量一个稳定电源的 稳定度，国际电工委员会（IEC）在制定稳定电源标准时引出源效应和负载效应的概念。

源效应是指：仅当由于输入量的变化而引起输出稳定量的变化的效应就叫源效应。对于一个普通稳压电源来说：输入量就指输入电压，即交流220V工频电压。我国国家标准规定，当输入电压变化±10%时，输出电压变化的相对百分比，就称源效应。

例如一个输出电压为100V的稳压电源，其由于输入电压的变化而引起输电压变化的具体数值如下：

输入电压 输出电压

AC220V（标准值） 100V

AC242V（变化+10%） 100.1V

AC198V（变化-10%） 99.9V 电源的源效应=∣△Uo∣/ Uo=∣U-Uo∣/ Uo =∣100.1-100∣/100=0.1%

或=∣△Uo∣/ Uo =∣U-Uo∣/ Uo=∣99.9-100∣/100=0.1%

ccm dcm 纹波系数

在CCM（连续导通模式）和DCM（非连续导通模式）中，纹波系数是一个重要的参数。纹波系数定义为电感电流的纹波与平均电感电流的比值。在电感电流波形中，由于电压波形是脉动矩形，电感电流将呈三角形，具有一定的直流电平。

当纹波系数小于2时，转换器以连续导通模式（CCM）运行，否则以非连续导通模式（DCM）运行。在合适的降压转换器设计中，CCM工作在满载时更为理想，因为它在功率半导体中具有较低的电流应力。

对于CCM模式反激变换器，设计时KRF（电流纹波系数）<1，此时，KRF的取值会影响到初级电流的均方根值（RMS）。对于DCM模式变换器，设计时KRF=1。

此外，在经验上，电感的电流纹波总是设计为平均电感电流的30%左右。如需更多关于CCM和DCM的信息，建议请教电子工程专家或查阅相关文献资料。
