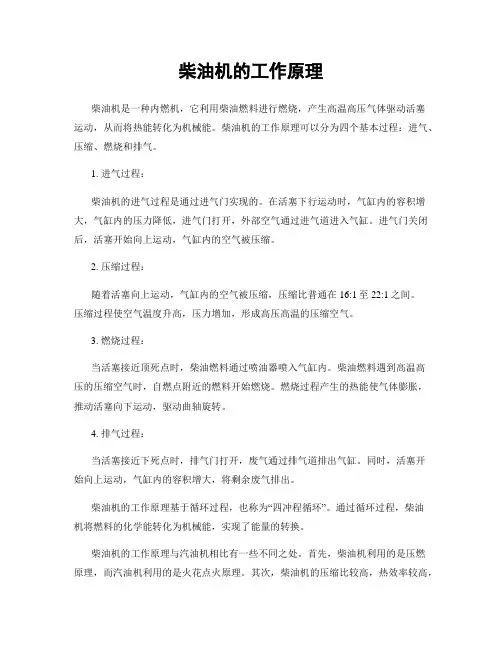

柴油机的工作原理

柴油机的工作原理

柴油机是一种内燃机，它利用柴油燃料进行燃烧，产生高温高压气体驱动活塞运动，从而将热能转化为机械能。柴油机的工作原理可以分为四个基本过程：进气、压缩、燃烧和排气。

1. 进气过程：

柴油机的进气过程是通过进气门实现的。在活塞下行运动时，气缸内的容积增大，气缸内的压力降低，进气门打开，外部空气通过进气道进入气缸。进气门关闭后，活塞开始向上运动，气缸内的空气被压缩。

2. 压缩过程：

随着活塞向上运动，气缸内的空气被压缩，压缩比普通在16:1至22:1之间。压缩过程使空气温度升高，压力增加，形成高压高温的压缩空气。

3. 燃烧过程：

当活塞接近顶死点时，柴油燃料通过喷油器喷入气缸内。柴油燃料遇到高温高压的压缩空气时，自燃点附近的燃料开始燃烧。燃烧过程产生的热能使气体膨胀，推动活塞向下运动，驱动曲轴旋转。

4. 排气过程：

当活塞接近下死点时，排气门打开，废气通过排气道排出气缸。同时，活塞开始向上运动，气缸内的容积增大，将剩余废气排出。

柴油机的工作原理基于循环过程，也称为“四冲程循环”。通过循环过程，柴油机将燃料的化学能转化为机械能，实现了能量的转换。

柴油机的工作原理与汽油机相比有一些不同之处。首先，柴油机利用的是压燃原理，而汽油机利用的是火花点火原理。其次，柴油机的压缩比较高，热效率较高，适合大功率输出；而汽油机的压缩比较低，燃烧较快，适合高转速运行。此外，柴油机的燃料经济性更好，燃油消耗量相对较低。

总结起来，柴油机的工作原理是通过进气、压缩、燃烧和排气四个过程实现能量转换。柴油机以其高效率、高扭矩和低燃油消耗量的特点，在汽车、船舶、发机电等领域得到广泛应用。

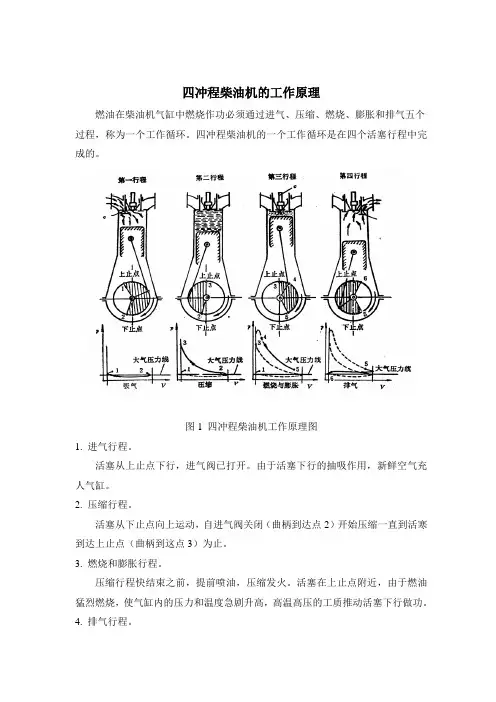

四冲程柴油机的工作原理

燃油在柴油机气缸中燃烧作功必须通过进气、压缩、燃烧、膨胀和排气五个

过程，称为一个工作循环。四冲程柴油机的一个工作循环是在四个活塞行程中完成的。

图1 四冲程柴油机工作原理图

1. 进气行程。

活塞从上止点下行，进气阀已打开。由于活塞下行的抽吸作用，新鲜空气充人气缸。

2. 压缩行程。

活塞从下止点向上运动，自进气阀关闭（曲柄到达点2）开始压缩一直到活寒到达上止点（曲柄到这点3）为止。

3. 燃烧和膨胀行程。

压缩行程快结束之前，提前喷油，压缩发火。活塞在上止点附近，由于燃油猛烈燃烧，使气缸内的压力和温度急剧升高，高温高压的工质推动活塞下行做功。

4. 排气行程。 二冲程柴油机的工作原理

活塞在两个行程内完成一个工作循环的柴油机叫做二冲程柴油机。

图2 二冲程柴油机工作原理图

1. 换气——压缩行程

活塞由下止点向上运动。在活塞遮住进气口之前，新鲜空气通过进气口充入气缸并将气缸内的废气经排气口驱除出去。进气口完全遮闭时，停止进气，排气口被遮闭后开始压缩。

2. 膨胀——换气行程

活塞由上止点向下运动。高温高压的燃气膨胀推动活塞下行作功，当活塞下行将排气口打开时，气缸内燃气借助气缸内外的压差经排气口高速排出，当缸内压力下降到接近扫气压力时，下行的活塞将进气口打开，进行扫气。

2022-02-23

项春亮

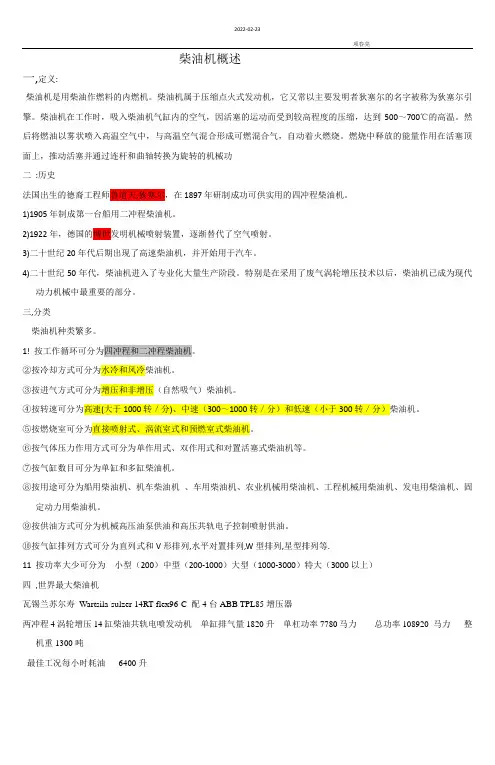

柴油机概述

一,定义:

柴油机是用柴油作燃料的内燃机。柴油机属于压缩点火式发动机，它又常以主要发明者狄塞尔的名字被称为狄塞尔引擎。柴油机在工作时，吸入柴油机气缸内的空气，因活塞的运动而受到较高程度的压缩，达到500～700℃的高温。然后将燃油以雾状喷入高温空气中，与高温空气混合形成可燃混合气，自动着火燃烧。燃烧中释放的能量作用在活塞顶面上，推动活塞并通过连杆和曲轴转换为旋转的机械功

二 :历史

法国出生的德裔工程师鲁道夫,狄塞尔，在1897年研制成功可供实用的四冲程柴油机。

1)1905年制成第一台船用二冲程柴油机。

2)1922年，德国的博世发明机械喷射装置，逐渐替代了空气喷射。

3)二十世纪20年代后期出现了高速柴油机，并开始用于汽车。

4)二十世纪50年代，柴油机进入了专业化大量生产阶段。特别是在采用了废气涡轮增压技术以后，柴油机已成为现代动力机械中最重要的部分。

三,分类

柴油机种类繁多。

1! 按工作循环可分为四冲程和二冲程柴油机。

②按冷却方式可分为水冷和风冷柴油机。

③按进气方式可分为增压和非增压（自然吸气）柴油机。

④按转速可分为高速(大于1000转／分)、中速（300～1000转／分）和低速（小于300转／分）柴油机。

⑤按燃烧室可分为直接喷射式、涡流室式和预燃室式柴油机。

⑥按气体压力作用方式可分为单作用式、双作用式和对置活塞式柴油机等。

⑦按气缸数目可分为单缸和多缸柴油机。

⑧按用途可分为船用柴油机、机车柴油机 、车用柴油机、农业机械用柴油机、工程机械用柴油机、发电用柴油机、固定动力用柴油机。

⑨按供油方式可分为机械高压油泵供油和高压共轨电子控制喷射供油。

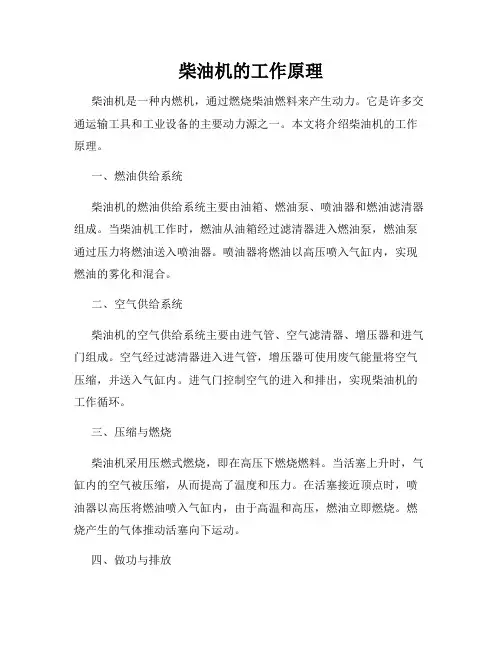

柴油机的工作原理

柴油机是一种内燃机，通过燃烧柴油燃料来产生动力。它是许多交通运输工具和工业设备的主要动力源之一。本文将介绍柴油机的工作原理。

一、燃油供给系统

柴油机的燃油供给系统主要由油箱、燃油泵、喷油器和燃油滤清器组成。当柴油机工作时，燃油从油箱经过滤清器进入燃油泵，燃油泵通过压力将燃油送入喷油器。喷油器将燃油以高压喷入气缸内，实现燃油的雾化和混合。

二、空气供给系统

柴油机的空气供给系统主要由进气管、空气滤清器、增压器和进气门组成。空气经过滤清器进入进气管，增压器可使用废气能量将空气压缩，并送入气缸内。进气门控制空气的进入和排出，实现柴油机的工作循环。

三、压缩与燃烧

柴油机采用压燃式燃烧，即在高压下燃烧燃料。当活塞上升时，气缸内的空气被压缩，从而提高了温度和压力。在活塞接近顶点时，喷油器以高压将燃油喷入气缸内，由于高温和高压，燃油立即燃烧。燃烧产生的气体推动活塞向下运动。

四、做功与排放 柴油机通过连续的工作循环不断产生动力。当活塞向下运动时，连杆和曲轴将活塞的线性运动转化为旋转运动，并驱动机械设备工作。同时，燃烧产生的排放物被排出，包括废气和颗粒物，需要经过排气系统和净化装置处理。

五、优势与应用

与汽油发动机相比，柴油机具有一定的优势。首先，柴油机燃料利用率高，燃油经济性好，通常比汽油发动机更节省燃料。其次，柴油机具有较高的扭矩输出，适用于重载和高负荷工作。此外，柴油机在燃烧过程中产生的废气更少，对环境影响相对较小。

柴油机在各种交通运输工具和工业设备中广泛应用。例如，柴油机广泛用于卡车、客车、船舶和发电机组等交通和能源领域。其可靠性和经济性使其成为许多行业的首选动力源。

结论

柴油机的工作原理是通过燃烧柴油燃料产生动力。燃油供给系统、空气供给系统、压缩与燃烧以及做功与排放是柴油机工作的关键过程。柴油机具有高燃油经济性、高扭矩输出和较低的排放特点，广泛应用于各个领域。了解柴油机的工作原理有助于我们更好地理解和运用这一重要的能源技术。
