示波器的使用实验总结

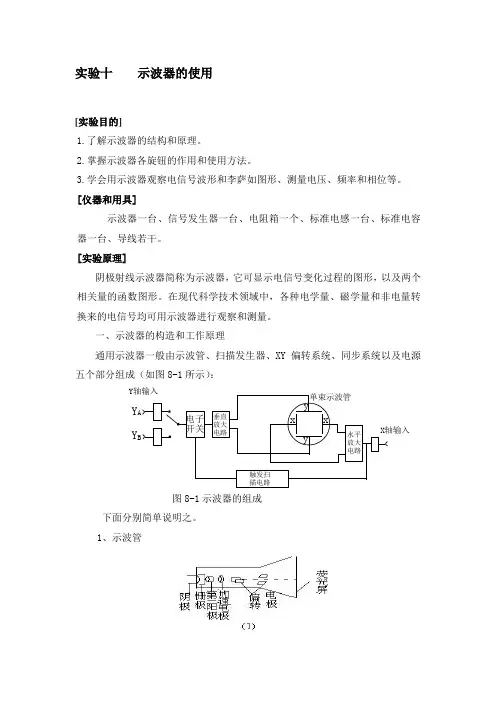

实验十 示波器的使用

[实验目的]

1.了解示波器的结构和原理。

2.掌握示波器各旋钮的作用和使用方法。

3.学会用示波器观察电信号波形和李萨如图形、测量电压、频率和相位等。

[仪器和用具]

示波器一台、信号发生器一台、电阻箱一个、标准电感一台、标准电容器一台、导线若干。

[实验原理]

阴极射线示波器简称为示波器，它可显示电信号变化过程的图形，以及两个相关量的函数图形。在现代科学技术领域中，各种电学量、磁学量和非电量转换来的电信号均可用示波器进行观察和测量。

一、示波器的构造和工作原理

通用示波器一般由示波管、扫描发生器、XY偏转系统、同步系统以及电源五个部分组成（如图8-1所示）：

YAYBY轴输入电子开关垂直放大电路触发扫描电路水平放大电路X轴输入单束示波管xyxy

图8-1示波器的组成

下面分别简单说明之。

1、示波管

图8-2示波管电极构造图

左端为一电子枪，右端为荧光屏。电子枪加热后发射电子束，电子在阳极电压的作用下经加速，聚焦后打在荧光屏上，屏上的荧光物即发光形成一亮点。在电子枪与荧光屏之间有两对相互垂直的平行极板，称为偏转板。横向一对称为轴偏转板（又称水平偏转板或横偏）。纵向一对称为轴偏转板（又称垂直偏转板或纵偏）。如果偏转板上加上电压，则平行板间建立起电场，当电子束通过偏转板间时，将受电场的作用而发生偏转，从而使电子束在荧光屏上的亮点位置也随着改变。

2、扫描发生器

扫描发生器就是锯齿形电压发生器，他能输出一个锯齿形的电压（如图8-3所示）：

图8-3 锯齿波电压

此电压在（-E，+E）范围内变化。电压从-E开始随时间线形地增加到+E，然后突然返回到-E，再从-E开始随时间线性地增加，周而复始。从-E到+E的过程叫正程，从+E到-E的过程叫逆程。一个正程和一个逆程称为一个周期。把扫描发生器输出的锯齿电压加在水平偏转板两端，则平行板间产生一个随锯齿电压变化而变化的电场，此变化电场使电子束在荧光屏上的光点移动，锯齿形的正程电压使光点从右向左匀速地移动（这个过程叫做扫描），而逆程电压则使光点迅-E +E

示波器的使用方法教程

ST-16示波器的使用

示波器是有着极其广泛用途的测量仪器之一〃借助示波器能形象地观察波形的瞬变过程，还可以测量电压。电流、周期和相位，检查放大器的失真情况等〃示波器的型号很多，它的基本使用方法是差不多的〃下面以通用ST一16型示波器为例，介绍示波器的使用方法。

面板上旋钮或开关的功能

图1是ST一16型示波器的面板图。

示波器是以数字座标为基础来显示波形的〃通常以X轴表示时间，Y轴表示幅度〃因而在图1中，面板下半部以中线为界，左面的旋钮全用于Y轴，右面的旋钮全用于X轴。面板上半部分为显示屏。显示屏的右边有三个旋钮是调屏幕用的〃所有的旋钮，开关功能见表1。其中8、10，14，16号旋钮不需经常调，做成内藏式。

显示屏读数方法

在显示屏上，水平方向X轴有10格刻度，垂直方向Y轴有8格刻度〃这里的一格刻度读做一标度，用div表示〃根据被测波形垂直方向(或水平方向)所占有的标度数，乘以垂直输入灵敏度开关所在档位的V／div数(或水平方向t／div)，得出的积便是测量结果。Y轴使用10：1衰减探头的话还需再乘10。

例如图2中测电压峰—峰值时，V／div档用0〃1V／div，输入端用了10 ： l衰减探头，则Vp－p＝0〃1V／div×3〃6div×10＝3〃6V，t／div档为2ms／div，则波形的周期：T＝2ms／div×4div＝8ms。

使用前的准备

示波器用于旋钮与开关比较多，初次使用往往会感到无从着手。初学者可按表2方式进行调节。表2位置对示波器久藏复用或会使用者也适用。

使用前的校准

示波器的测试精度与电源电压有关，当电网电压偏离时，会产生较大的测量误差〃因此在使用前必须对垂直和水平系统进行校准。校准方法步骤如下：

1〃接通电源，指示灯有红光显示，稍等片刻，逆时针调节辉度旋钮，并适当调准聚焦，屏幕上就显示出不同步的校准信号方波。

2〃将触发电平调离“自动”位置，逆时针方向旋转旋钮使方波波形同步为止。并适当调节水平移位(11)和垂直移位(5)。

示波器的使用实验总结

示波器是一种用于测量和显示电信号的仪器，它在电子领域中有着广泛的应用。通过示波器，我们可以观察到电信号的波形、频率、相位等信息，帮助我们分析和故障排除电路中的问题。在本文中，我将总结我在使用示波器进行实验时的一些经验和心得。

首先，正确连接示波器是非常重要的。在连接示波器之前，我们需要确保电路的电源已经打开，并且电路中的信号源已经连接好。然后，我们可以将示波器的探头与电路中的信号源连接起来。探头连接时，应注意探头的接地引脚应与信号源接地点相连接，以确保测量的准确性和信号的完整性。

在连接完成后，我们可以通过调节示波器的各种参数来获得所需的波形。首先是时间基准的调节。示波器的时间基准用于确定每个格子所代表的时间，通常可以选择不同的时间尺度，如微秒、毫秒或秒。根据信号的频率和周期，我们可以选择合适的时间尺度，以便观察到完整的波形。

接下来是触发模式的设置。触发模式用于确定信号的起始点，以便我们能够重复地观察到同样的波形。触发模式有多种选择，如边沿触发、脉冲触发和视频触发等。根据实际需求，我们可以选择适合的触发模式，并设置触发电平和触发延迟等参数，以确保我们能够准确地观察到所需的信号波形。

另外，示波器还可以进行波形的测量和分析。通过示波器的测量功能，我们可以测量电压的峰值、频率、占空比等参数。示波器还提供了自动测量的功能，可以一次性测量多个参数，并显示在屏幕上。此外，示波器还可以进行波形的存储和比较，方便我们对不同波形进行对比和分析。

在使用示波器进行实验时，我们还需要注意一些细节。首先是地线的处理。示波器的地线应与被测电路的地线相连接，以确保信号的完整性。如果地线的连接不正确，可能会引入干扰，导致波形显示不准确。此外，示波器的探头也需要经过校准，确保测量结果的准确性。

另外，示波器的带宽也是一个需要考虑的因素。示波器的带宽决定了它能够准确显示的信号频率范围。如果被测信号的频率超过示波器的带宽，将导致波形失真或无法显示。因此，在选择示波器时，我们需要根据实际需求选择适当的带宽。

篇一：示波器的原理与使用 实验报告

大连理工大学

大 学 物 理 实 验 报 告

院（系） 材料学院 专业 材料物理 班级 0705 姓 名 童凌炜 学号 200767025 实验台号 实验时间 2008 年 11 月 18 日，第13周，星期 二 第 5-6 节

实验名称 示波器的原理与使用

教师评语

实验目的与要求：

（1） 了解示波器的工作原理

（2） 学习使用示波器观察各种信号波形 （3） 用示波器测量信号的电压、频率和相位差

主要仪器设备：

yb4320g 双踪示波器， ee1641b型函数信号发生器

实验原理和内容： 1. 示波器基本结构

示波器主要由示波管、放大和衰减系统、触发扫描系统和电源四部分组成， 其中示波管是核心部分。

示波管的基本结构如下图所示， 主要由电子枪、偏转系统和荧光屏三个部分组成， 由外部玻璃外壳密封在真空环境中。

电子枪的作用是释放并加速电子束。 其中第一阳极称为聚焦阳极， 第二阳极称为加速阳极。 通

过调节两者的共同作用， 可以使电子束打到荧光屏上产生明亮清晰的圆点。 偏转系统由x、y两对偏转板组成， 通过在板上加电压来使电子束偏转， 从而对应地改变屏上亮点的位置。

荧光屏上涂有荧光粉， 电子打上去时能够发光形成光斑。 不同荧光粉的发光颜色与余辉时间都不同。

放大和衰减系统用于对不同大小的输入信号进行适当的缩放， 使其幅度适合于观测。

扫描系统的作用是产生锯齿波扫描电压(如左上图所示)， 使电子束在其作用下匀速地在荧光屏周期性地自左向右运动， 这一过程称为扫描。 扫描开始的时间由触发系统控制。 2.

示波器的显示波形的原理
